电梯的规格型号与分类

一、电梯的定义：1、狭义电梯的定义 = 垂直电梯。

2、广义电梯的定义 = 垂直电梯 +自动扶梯 +自动人行道。

3、广义电梯的定义： 利用沿刚性导轨运行的箱体或者沿固定线路运行的梯级进行升降或者平行运送人和货物的机电设备二、电梯的种类、型号、主要参数1、按用途、速度、驱动方式、控制方式分类：（ 1）、按用途：乘客电梯、载货电梯、病床电梯、住宅电梯、观光电梯、专用电梯。

（ 2）、按速度分：低速梯、快速梯、高速梯、超高速梯。

它们的速度分别为：小于等于1 米/秒，大于 1米/秒小于等于 2 米/秒，大于 2 米/秒小于等于 3米/秒，大于 3米/秒。

（ 3）、按控制方式分：信号控制（司机控制） 、集选控制（自动控制） 、并联控制、智能控制（ 4）、按驱动方式分： 直流驱动、交流异步驱动、 交流同步驱动、液压驱动2、 电梯型号TKJ1000/1.5-JX3、电梯的参数：额定速度、额定载重、载客人数、轿厢尺寸、门的形式、运行方式、层站数、提升高度、层站高度、顶层 高度、地坑深度。

4、电梯的主要技术参数额定速度，额定载重量三、电梯的常用名词术语：1、平层准确度 ：电梯到站停靠后，轿箱地坎上平面与层门地坎上平面垂直方向的误差值。

2、额定速度：设计或者规定的电梯运行速度。

3、开锁区域 ：层门地坎上下的一段距离，轿厢停靠时，轿底进入此区域内电梯门才能打开。

4、轿顶安全高度 ：当对重完全压缩缓冲器后，轿厢顶部最高部件与井道顶部结构最低部分之间的垂直距 离。

5、轿底安全高度：轿箱完全压缩缓冲器后，轿底下部最低构件（不包括导靴、安全钳、护脚板）与底坑 地面之间的垂直距离。

6、检修操作：电梯检修时对电梯进行点动慢行的一种操作。

7、平层：欲使轿箱地坎与层门地坎达到同一平面的动作。

8、缓冲器：它是电梯安全保护装置中的最后一级措施。

9、顶层高度：顶层端站楼面距机房楼板下部最突出部间之间的垂直距离。

10、开门宽度：轿厢门和厅门完全开启后的净宽。

电梯一、电梯的分类根据国家标准电梯主参数及轿厢、井道、机房的型式与尺寸 GB/T 7025,电梯分为六类,见下表1;表1 电梯的分类注：1 本表摘自国家标准电梯主参数及轿厢、井道、机房的型式与尺寸第1部分：Ⅰ、Ⅱ、Ⅲ、 VI类电梯 GB/T ；电梯主参数及轿厢、井道、机房的型式与尺寸第2部分：Ⅳ类电梯 GB/T ；电梯主参数及轿厢、井道、机房的型式与尺寸第3部分：Ⅴ类电梯 GB/T ;该标准等效利用国际标准电梯的安装ISO/DIS 4190;2乘客电梯：有完善的安全设计,只用于运送乘客而设计的电梯;3客货电梯Ⅱ类电梯：轿厢内的装饰有别于客梯,可分别用来乘客和载物;4住宅电梯：轿厢装潢较简单,住宅用电梯宜采用Ⅱ类电梯;5病床电梯：轿厢长且窄,主要用于搭载病床和病人;6观光电梯：井道和轿厢壁至少有同一侧透明,乘客可观看轿厢外景物的电梯;7载货电梯Ⅳ类电梯：有必备的安全装置,主要用于载货;其中,为运送车辆而设计的电梯也称为汽车电梯;8杂物电梯：额定载重量不大于500kg,额定速度不大于1 m/s,服务于规定楼层的固定式升降设备;二、电梯参数电梯的基本参数主要有额定载重量、可乘人数、额定速度、轿厢外廓尺寸和井道型式等;主参数指额定载荷和额定速度;1．额定载重量;电梯设计所规定的轿内最大载荷;乘客电梯、客货电梯、病床电梯通常采用320kg、400kg、600/630kg、750/800kg、1 000/1050kg、1150kg、1275kg、1350kg、1600kg、1800kg、2000kg、2500kg等系列,载货电梯通常采用630kg、1000kg、1600kg、2000kg、2500kg、3000kg、3500kg、4000kg、5000kg等系列,杂物电梯通常采用40kg、100kg、250kg等系列;2额定速度;电梯设计所规定的轿厢速度;标准推荐乘客电梯、客货电梯、为适应大交通流量和频繁使用而特别设计的电梯额定速度为、、、、、、、、、、、;医用电梯采用0.63m/s、1.00m/s、1.60m/s、2.00m/s、2.50 m/s等系列,载货电梯采用0.25m/s、0.40m/s、0.50m/s、0.63m/s、1.00 m/s、1.60m/s、1.75m/s、2.50m/s等系列,杂物电梯采用0.25m/s、0.40m/s 等系列;电梯的选型配置时主要参数的确定应根据建筑物的实际情况综合考虑,具体的电梯配置方案应由业主、建筑师、电梯工程师协商确定;三、电梯的土建布置方法一电梯的位置布置原则l电梯一般要设置在进入大楼的人容易看到且离出入口近的地方;电梯应尽可能的集中在一个区域设置,以便乘客在同一个地方候梯,从而达到乘客对电梯的均匀化分布；电梯的位置布置应与大楼的结构布置相协调;2以电梯为主要垂直交通的每幢建筑物或每个服务区,乘客电梯不应少于两台七至十一层住宅可设一台,以备高峰客流或轮流检修的需要;两台宜并排布置,以利群控及故障时互救;3电梯在并列布置时不应超过4台,这是因为电梯的停层时间一般不超过8秒,乘客可能来不及进入电梯;4当建筑物的出人口为两层或以上时如地下有停车场、地铁口、商店等,可用自动扶梯连接出入口层之间的交通,使始发站集中在一层,从而提高运输效率；5对服务站和运行速度一致的电梯,应采用并联和群控管理；6对于主要需要局部运行的电梯的建筑物,为提高电梯运输能力,宜选择局部实效高的电梯而非一味考虑高额定速度；7对于公司专用的办公楼,相邻的楼层之间的交通可考虑不用电梯,电梯的停站数可考虑隔层停,既缩短了电梯往返运行的时间,也提高了输运能力,同时又节省了设备费用;8对于高层或超高层建筑,电梯一般集中布置在大楼中央,采用分层区或分层段的方法;候梯厅要避开大楼主通路,设在凹进部位以免影响主通路的人员流动;若电梯分区设置,可按15层一个区域,且在不停层的井道每隔11m设置不小于350×1800的井道安全门;建筑面积巨大,且工作、生活人数很多的超高层建筑,为提高运输效率,可配置双层轿厢电梯;9医院的乘客电梯和病床电梯应分开布置,有助于保持医疗通道畅通,提高输送效率;10电梯的井道和机房应远离需要安静的房间,如居室、病房、客房、阅览室等,避免噪声干扰,必要时考虑采用采取消声、隔声及减振措施;二电梯数量的确定电梯台数,需根据建筑物的用途和内部人员流量来计算,用最少的投资来满足合理的垂直运输要求;有的按每100人需要的电梯台数来计算,有的按建筑物的人均面积来计算,科学的方法是进行交通计算;电梯是建筑物的垂直交通工具,其选型配置的优劣关系到整个建筑的合理利用,特别是对高层现代化建筑;优良的选型配置意味着乘客和货物在大楼内快捷、便利、安全地流通,意味着增加建筑面积的利用率、节省设备和能源而降低成本;因此在建筑设计阶段,建筑师、电梯工程师和业主就应紧密配合选配合理的电梯;电梯数量的确定,需要根据建筑物的用途、规模、高度、客货流量等作电梯交通分析,方案设计阶段可参照表2;表2 几种建筑类型电梯数量选用估计值注：1表中客梯规格按载重1000~1350kg计算,额定15~20人;2办公楼或宾馆电梯运行速度一般为：6～15层为～2.5 m/s；15～25层为～2.5 m/s;3表列电梯数量仅供方案设计时快速参考,技术设计中还需进一步研究;4 在各类建筑中,至少应配置1～2台能使轮椅使用者进出的无障碍电梯;大规模、超高层建筑复杂的电梯系统,要准确、合理、经济地确定电梯的数量、载重容量与速度;首先要算出全部电梯梯所要服务的楼内总人数,选定电梯的三项服务质量标准：乘梯高峰期某一限定时间内电梯所需服务的最大运客量,乘客候梯时间或电梯的平均间隔时间;乘客从唤梯起至到达其目的地的全行程时间;当然,这些标准,都因国家、地区和不同的建筑性质有差异;需要在设计建筑方案时,将大厦的用途、层数、各层面积等详细资料,预先提供给电梯厂商,请电梯工程师作交通运输分析,求出所需电梯系统各种参数,从经济与服务质量方面合理选择电梯系统,周密筹划建筑布局;电梯交通流量分析步骤为：了解建筑性质、情况,估算电梯使用人数---确定电梯数量---确定电梯服务方式---确定电梯载重量---确定电梯速度----计算平均运行间隔----计算5分钟输送能力----是否符合标准---完成建筑物的电梯配置方案1了解建筑性质、情况,估算电梯使用人数;电梯使用人数=建筑物总使用人数×运行高峰时段比例系数;其中建筑物总使用人数参见表3,运行高峰时段比例系数参见表4;表3 各种建筑物总使用人数估算注：用以估算人数的面积为实际使用净面积建筑面积×实际使用率;办公楼有效使用面积可按×办公楼总建筑面积估算;表4 运行高峰时段比例系数注：运行高峰时段比例系数随建筑物的业态及使用情况而不同,所取数值为经验值;2确定电梯的数量住宅楼：50户/台；出租办公楼：2800～3400平方米/台；公司专用办公楼：2000～2600平方米/台；宾馆：100个房间/台;3确定电梯的服务方式电梯的操纵控制方式有集选控制,并联控制,群控;目前,单梯一般采用微机集选控制,2-3台电梯采用并联,更多电梯时采用群控;在电梯的操纵控制方面,一些标准的或可选的功能配置在特定的场合下有利用于提高电梯的输效率;可咨询电梯专业厂家;4确定电梯载重量在乘客电梯的设计时,往往是通过额定载重量来确定轿厢容量和轿厢有效面积;最大的乘客人数应按额定载重量kg除以75kg/人计算结果向下圆整到最近的整数,详见表5;最大的乘客人数也可以按轿厢最小有效面积确定,详见表6;在设计时要严格按照国家标准设定电梯的载重量;一般来说,速度越高的电梯,要求选择的载重量越大;原则上速度设计在2～2.5米/秒之间的电梯,载重量宜≥1000kg;速度设计≥3米/秒的电梯,载重量宜≥1350kg;一般情况下,星级酒店和甲级办公楼的设计大多选用载重量≥1350kg的电梯,以便提高电梯的运载能力,提升建筑物的档次;表5 不同电梯载重量对应的最大乘客数量表6 最大乘客数量对应的轿厢最小有效面积注：乘客人数超过20人时,每增加1人,增加0.115m25确定电梯的速度一般情况下,设定15层以上的大楼电梯从基站直驶到最高服务层站所需的时间,最理想的应控制在30秒内,根据目前我国的情况,建议该时间宜控制在45秒内;电梯速度选择的基准尺度;10层以下1.5m/s；10-20层-2 ms；20-30层-3ms；30-40层4m/s；40-50层5m/s；50-60层6m/s;6确定乘客候梯时间在实际计算时,由于各电梯制造商提供的电梯在基本参数设计时都略有差异,当然该差异都是在国家标准允许范围内,例如开关门时间国家标准是在某个范围内,所以,由不同制造商提供的载重量和速度等参数想同的电梯,计算的平均运行间隔略有不同;经过测试,乘客心理能够承受的候梯时间随着建筑物性质也有不同,表7列出各种建筑物可行的平均运行间隔指标,可供参考;表 7 各种建筑物电梯平均运行间隔指标7计算5分钟输送能力有关电梯输送能力的计算是以建筑物内人流高峰期的情况进行计算的;在人流高峰期,如果电梯完全能够满足实际使用,即在大楼运输最恶劣的情况下能够满足实际使用的需要,那么大楼的电梯配置符合要求;针对不同大楼的不同性质,产生高峰期的原因不同,时间也各不相同,应分别制定不同的标准;表8中列出各种建筑物的5分钟输送能力指标,可供参考;表8 各种建筑物电梯5分钟输送能力指标8如果不符合标准,可调整电梯的数量、服务方式、载重量、速度等参数,直到符合标准,即完成建筑物的电梯配置方案;三电梯的土建结构要求1、电梯井道与机房详图重点表达的部位电梯与建筑物的联系主要涉及机房、井道、底坑、层门入口、导轨固定等的设置方式和连接方法,电梯大样图应表示导轨埋件、厅门牛腿、厅门门套、机房工字钢或钢筋混凝土梁和顶部检修吊钩等;层数指示灯及上下按钮留洞位置及大小,应准确符合电梯生产厂家要求,留在门顶或井道壁上;由于电梯不同规格型号、不同生产厂家的尺寸要求各不相同,因此,电梯井道与机房的土建图应按专业电梯生产厂家提供的同类型的标准图纸,并结合建筑物电梯井道的不同结构如砌体结构、混凝土结构、混合结构或钢结构等绘制;最好能先确定采用的电梯厂家,避免土建条件不能满足电梯安装的要求;电梯井道与机房详图重点表达的部位见表9 表9电梯井道与机房详图重点表达的部位电梯井道与机房的设计应能满足电梯制造与安装安全规范 GB7588-2003提出电梯土建技术要求;。

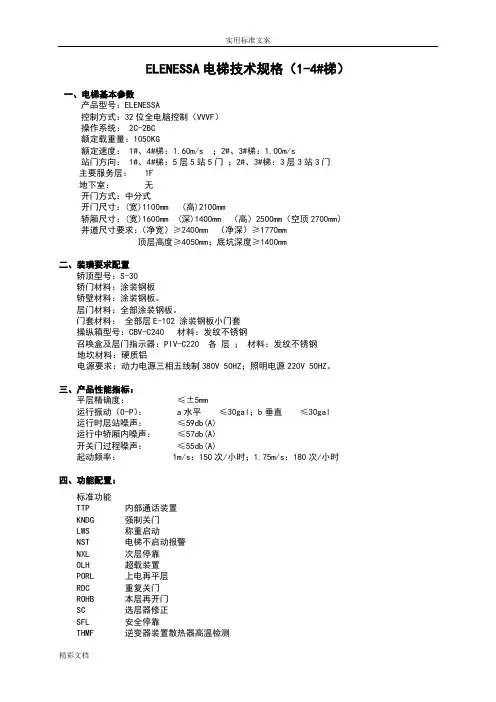

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿上/下行手动运行D69 关门力矩控制DAC 轿运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿照明自动关闭CFO-A 轿通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

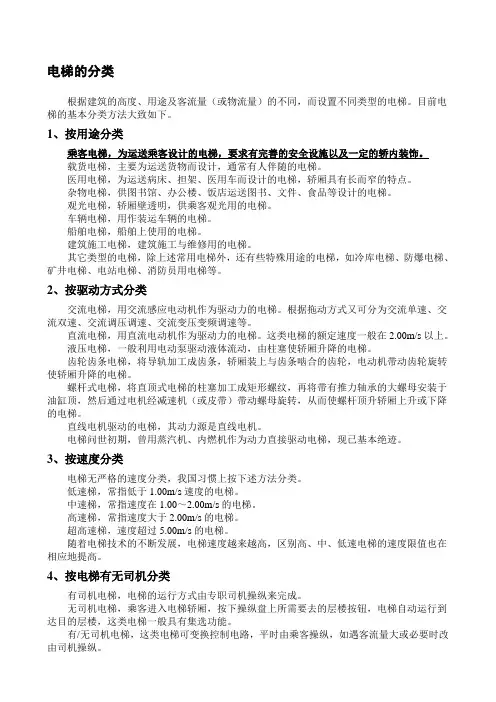

电梯的分类根据建筑的高度、用途及客流量（或物流量）的不同，而设置不同类型的电梯。

目前电梯的基本分类方法大致如下。

1、按用途分类乘客电梯，为运送乘客设计的电梯，要求有完善的安全设施以及一定的轿内装饰。

载货电梯，主要为运送货物而设计，通常有人伴随的电梯。

医用电梯，为运送病床、担架、医用车而设计的电梯，轿厢具有长而窄的特点。

杂物电梯，供图书馆、办公楼、饭店运送图书、文件、食品等设计的电梯。

观光电梯，轿厢壁透明，供乘客观光用的电梯。

车辆电梯，用作装运车辆的电梯。

船舶电梯，船舶上使用的电梯。

建筑施工电梯，建筑施工与维修用的电梯。

其它类型的电梯，除上述常用电梯外，还有些特殊用途的电梯，如冷库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。

2、按驱动方式分类交流电梯，用交流感应电动机作为驱动力的电梯。

根据拖动方式又可分为交流单速、交流双速、交流调压调速、交流变压变频调速等。

直流电梯，用直流电动机作为驱动力的电梯。

这类电梯的额定速度一般在2.00m/s以上。

液压电梯，一般利用电动泵驱动液体流动，由柱塞使轿厢升降的电梯。

齿轮齿条电梯，将导轨加工成齿条，轿厢装上与齿条啮合的齿轮，电动机带动齿轮旋转使轿厢升降的电梯。

螺杆式电梯，将直顶式电梯的柱塞加工成矩形螺纹，再将带有推力轴承的大螺母安装于油缸顶，然后通过电机经减速机（或皮带）带动螺母旋转，从而使螺杆顶升轿厢上升或下降的电梯。

直线电机驱动的电梯，其动力源是直线电机。

电梯问世初期，曾用蒸汽机、内燃机作为动力直接驱动电梯，现已基本绝迹。

3、按速度分类电梯无严格的速度分类，我国习惯上按下述方法分类。

低速梯，常指低于1.00m/s速度的电梯。

中速梯，常指速度在1.00～2.00m/s的电梯。

高速梯，常指速度大于2.00m/s的电梯。

超高速梯，速度超过5.00m/s的电梯。

随着电梯技术的不断发展，电梯速度越来越高，区别高、中、低速电梯的速度限值也在相应地提高。

4、按电梯有无司机分类有司机电梯，电梯的运行方式由专职司机操纵来完成。

ELENESSA电梯技术规格（1-4#梯）一、电梯基本参数产品型号：ELENESSA控制方式：32位全电脑控制（VVVF）操作系统： 2C-2BC额定载重量：1050KG额定速度： 1#、4#梯：1.60m/s ；2#、3#梯：1.00m/s站门方向： 1#、4#梯：5层5站5门；2#、3#梯：3层3站3门主要服务层： 1F地下室：无开门方式：中分式开门尺寸：(宽)1100mm (高)2100mm轿厢尺寸：(宽)1600mm (深)1400mm （高）2500mm（空顶2700mm）井道尺寸要求：（净宽）≥2400mm （净深）≥1770mm顶层高度≥4050mm；底坑深度≥1400mm二、装璜要求配置轿顶型号：S-30轿门材料：涂装钢板轿壁材料：涂装钢板。

层门材料：全部涂装钢板。

门套材料：全部层E-102 涂装钢板小门套操纵箱型号：CBV-C240 材料：发纹不锈钢召唤盒及层门指示器：PIV-C220 各层；材料：发纹不锈钢地坎材料：硬质铝电源要求：动力电源三相五线制380V 50HZ；照明电源220V 50HZ。

三、产品性能指标：平层精确度：≤±5mm运行振动（O-P）： a水平≤30gal；b垂直≤30gal运行时层站噪声：≤59db(A)运行中轿厢内噪声：≤57db(A)开关门过程噪声：≤55db(A)起动频率： 1m/s：150次/小时；1.75m/s：180次/小时四、功能配置：标准功能TTP 内部通话装置KNDG 强制关门LWS 称重启动NST 电梯不启动报警NXL 次层停靠OLH 超载装置PORL 上电再平层RDC 重复关门ROHB 本层再开门SC 选层器修正SFL 安全停靠THMF 逆变器装置散热器高温检测CUPD 轿内上/下行手动运行D69 关门力矩控制DAC 轿内运行方向指示DAH 层站运行方向指示DCR 关门按钮响应指示DDOP 换向重开门DFOP 强制开门DLD 门负载检测DODA 门传感器自诊断DOL 开门按钮响应指示DONG 开门受阻控制DOT 开门保持时间自动调整DSAC 门速自适应控制ECL 轿厢应急照明EDC 即时开关EMB 警铃FSAT 层站召唤自动登记HAND 检修操作HCBK 层站微机异常处理HMTF 层站检修运行AST 电梯受阻失速保护BTUP 单侧抱闸后备操作CCBK 操纵箱微机异常处理CCC 轿内反向指令消除HOS 层站运行控制开关IDOTB 安装用开门保持（开门按钮型）PTC 高峰服务IND 独立运行CDCSW 轿内门机电源切断开关CLTS 关门保护CMTF 轿厢侧手动运行COS 连续服务SO 停层开门选择功能FE 消防运行MBS 光幕安全触板CLO-A 轿内照明自动关闭CFO-A 轿内通风装置自动关闭AECC 轿厢到站电子谐音器ITV视频电缆轿箱地板下凹2厘米。

电梯主参数及轿厢、井道、机房的型式与尺寸（一）2007-05-22 12:041、电梯的类别定义为:一类为运送乘客而设计的电梯二类主要为运送乘客同时亦可运送货物而设计的电梯三类为运送病床而设计的电梯一类、二类电梯与三类电梯的主要区别在于轿厢内的装饰。

住宅楼用电梯与非住宅楼用电梯都是乘客电梯，住宅楼用电梯宜采用二类电梯四类为运送通常有人伴随的货物而设计的电梯五类杂物电梯因液压电梯已制定专门标准本标准取消原标准中液压电梯的相关内容2、电梯的主参数：电梯的主参数是指电梯的额定载重量和额定速度。

电梯的额定载重量：320，400，630，800，1000，1250，1600，2000，2500 kg额定速度：0.63，1.00，1.60，2.50 m/s4、轿厢有关规定：在各种类型建筑物中，至少应配置一台能使残疾人乘轮椅进出的电梯，这类用于残疾人的电梯必须满足这种用途要求的各种条件（尺寸控制装置的位置等）并用符号表示。

5、住宅电梯：额定载重量为320kg和400kg的电梯,轿厢只允许运送人.额定载重量为630kg的电梯,轿厢允许运送童车和残疾人员乘坐的轮椅.定载重量为1000kg的电梯,轿厢还能运送家具和手把可拆卸的担架.6、病床电梯：额定载重量为1600kg和2000kg的电梯,轿厢应能满足大部分疗养院和医院的需要.额定载重量为2500kg的电梯,轿厢应能将躺在病床上的人连同医疗救护设备一齐运送.7、井道有关规定：规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。

允许偏差值为：当高度小于等于30m的井道：0/+25mm;当高度大于30m小于60m的井道：0/+35mm;当高度大于60m小于90m的井道：0/+50mm。

以上偏差仅适用于对重装置使用刚性金属导轨的电梯。

如果电梯对重装置装有安全钳时，则根据需要，井道的宽度和深度尺寸允许适当增加。

8、多台并列成排电梯的共用井道内部尺寸按下述规定：a)共用井道总宽度等于单梯井道宽度之和,再加上单梯井道之间的分界宽度之和.每个分界宽度最小按200mm计;b)共用井道各组成部分的深度与这些电梯单独安装时井道的深度相同;c)底坑深度按群梯中速度最快的电梯确定;d)顶层高度按群梯中速度最快的电梯确定.9、相邻两层站间的最小距离应符合:层门入口高2000mm时,为2450mm;层门入口高2100mm时,为2550mm.10、候梯厅尺寸：电梯各层站的候梯厅深度，至少应保持在整个井道宽度范围内符合下列条款规定。

商用电梯规格尺寸标准
商用电梯的规格尺寸标准根据不同的因素有所差异，主要可分为商用电梯尺寸、载重量、轿厢面积等几个方面。

一般来说，商用电梯的载重量在500kg-5000kg之间，不同载重量的电梯在尺寸上会有所不同。

门洞宽度和门高度也有所要求，一般门洞宽度在1.2m-1.5m之间，门高度要求在2.1m以上，这样可以确保轮椅、手推车等较大物品能够顺畅进出电梯。

对于轿厢尺寸，根据不同的用途和使用场景，一般有不同的标准。

小型商用电梯的尺寸一般在宽度1050mm~1500mm，深度
1350mm~1750mm，高度2200mm~2400mm之间。

中型商用电梯的尺寸一般在宽度1500mm~2000mm，深度1800mm~2200mm，高度2400mm~2800mm之间。

大型商用电梯的尺寸一般在宽度2000mm~3300mm，深度2200mm~3200mm，高度
2500mm~4000mm之间。

以上内容仅供参考，具体规格尺寸需要根据实际需求和用途来确定。

同时，在选择商用电梯时，还需要考虑其他因素，如品牌、质量、售后服务等。

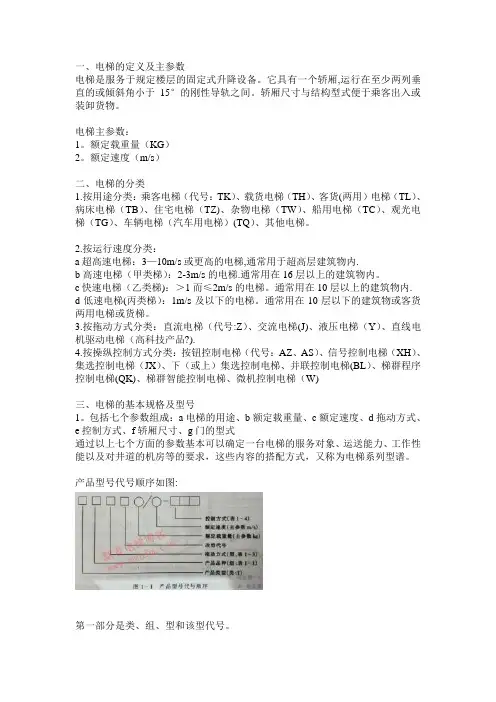

一、电梯的定义及主参数电梯是服务于规定楼层的固定式升降设备。

它具有一个轿厢,运行在至少两列垂直的或倾斜角小于15°的刚性导轨之间。

轿厢尺寸与结构型式便于乘客出入或装卸货物。

电梯主参数：1。

额定载重量（KG）2。

额定速度（m/s）二、电梯的分类1.按用途分类：乘客电梯（代号：TK）、载货电梯（TH）、客货(两用）电梯（TL）、病床电梯（TB）、住宅电梯（TZ)、杂物电梯（TW）、船用电梯（TC）、观光电梯（TG）、车辆电梯（汽车用电梯）(TQ）、其他电梯。

2.按运行速度分类：a超高速电梯：3—10m/s或更高的电梯,通常用于超高层建筑物内.b高速电梯（甲类梯）：2-3m/s的电梯.通常用在16层以上的建筑物内。

c快速电梯（乙类梯)：＞1而≤2m/s的电梯。

通常用在10层以上的建筑物内.d低速电梯(丙类梯）：1m/s及以下的电梯。

通常用在10层以下的建筑物或客货两用电梯或货梯。

3.按拖动方式分类：直流电梯（代号:Z）、交流电梯(J)、液压电梯（Y）、直线电机驱动电梯（高科技产品?).4.按操纵控制方式分类：按钮控制电梯（代号：AZ、AS）、信号控制电梯（XH）、集选控制电梯（JX）、下（或上）集选控制电梯、并联控制电梯(BL）、梯群程序控制电梯(QK)、梯群智能控制电梯、微机控制电梯（W)三、电梯的基本规格及型号1。

包括七个参数组成：a电梯的用途、b额定载重量、c额定速度、d拖动方式、e控制方式、f轿厢尺寸、g门的型式通过以上七个方面的参数基本可以确定一台电梯的服务对象、运送能力、工作性能以及对井道的机房等的要求，这些内容的搭配方式，又称为电梯系列型谱。

产品型号代号顺序如图:第一部分是类、组、型和该型代号。

第二部分是主参数代号，其左上方为电梯额定载重量，右下方为额定速度，中间用斜线分开,均用阿拉伯数字表示。

第三部分是控制方式代号,用具有代表意义的大写汉语拼音字母表示。

2。

电梯产品型号示例a TKJ1000/2。

一、电梯的定义及主参数运行在至少两列垂电梯是服务于规定楼层的固定式升降设备。

它具有一个轿厢，°的刚性导轨之间。

轿厢尺寸与结构型式便于乘客出入或直的或倾斜角小于15 装卸货物。

电梯主参数：额定载重量（KG）1. m/s）2.额定速度（二、电梯的分类、TL）客货（两用）电梯（（乘客电梯（代号：TK）、载货电梯TH）、1.按用途分类：、观光电）TW）、船用电梯（TC）病床电梯（TB）、住宅电梯（TZ、杂物电梯（、其他电梯。

、车辆电梯（汽车用电梯）（TQ）梯（TG）按运行速度分类：2. 或更高的电梯，通常用于超高层建筑物内。

a超高速电梯：3-10m/s 层以上的建筑物内。

2-3m/s的电梯。

通常用在16b高速电梯（甲类梯）：的电梯。

通常用在10层以上的建筑物内。

c快速电梯（乙类梯）：＞1而≤2m/s 层以下的建筑物或客货1m/s及以下的电梯。

通常用在10d低速电梯（丙类梯）：两用电梯或货梯。

、直线Y）、交流电梯（J）、液压电梯（）3.按拖动方式分类：直流电梯（代号：Z 。

电机驱动电梯（高科技产品？）、））、信号控制电梯（XHAS4.按操纵控制方式分类：按钮控制电梯（代号：AZ、、梯群程、下（或上）集选控制电梯、并联控制电梯（BL））集选控制电梯（JX W）、梯群智能控制电梯、微机控制电梯（序控制电梯（QK）三、电梯的基本规格及型号拖动方式、db额定载重量、c额定速度、包括七个参数组成：1.a电梯的用途、g门的型式轿厢尺寸、e控制方式、f工作性运送能力、通过以上七个方面的参数基本可以确定一台电梯的服务对象、能以及对井道的机房等的要求，这些内容的搭配方式，又称为电梯系列型谱。

产品型号代号顺序如图：第一部分是类、组、型和该型代号。

．中间其左上方为电梯额定载重量，右下方为额定速度，第二部分是主参数代号，用斜线分开，均用阿拉伯数字表示。

第三部分是控制方式代号，用具有代表意义的大写汉语拼音字母表示。

2.电梯产品型号示例，2.5m/s额定载重量1000KG，额定速度a TKJ1000/2.5—JX：表示调速乘客电梯。

电梯原理结构电梯的基本结构是：一条垂直的电梯井内，放置一个上下移动的轿箱(Cab)。

电梯井壁装有导轨，与轿箱上的导靴限制轿箱的移动。

轿箱的支撑及升降有两种方法：曳引式多条钢缆，把轿箱悬挂在电梯井顶部机房的曳引轮之上。

钢缆另一端悬挂作平衡的对重。

对重一般为轿箱加上50%负载时的重量。

当轿箱移动时，对重会向反方向移动。

曳引轮是依靠钢缆的粗糙表面及引轮上坑纹之间的摩擦力来拉动轿箱。

因此当钢缆或曳引轮用旧之后，必须适时更换以防滑溜。

电动机负责带动曳引轮转动，提供动力升起或放下轿箱。

电动机可能是交流，亦有可能是直流。

部分电动机要使用齿轮带动曳引轮，较新及较快的电梯一般会采用无齿轮带动。

部分高层曳引式电梯还有重量补偿：在轿箱及对重之下设有一条钢缆或锁链，连接到地上。

作用是补偿悬挂轿箱或对重的钢缆长度改变引起的重量变化。

曳引式电梯必定会有各种安全装置，防止轿箱因钢缆继裂、制动失灵等任何原因造成的堕落。

最低限度的安全装置包括：在机房装设的钢缆限速器，在轿箱及对重上安装安全钳。

安全钳即奥的斯当年发明的机械安全装置，当加速到某一速度时会自动钳紧导轨，把轿箱或对重刹停。

在电梯井的底部，还会装有缓冲器，作为最后的保护。

曳引式电梯一般需要在电梯顶部设置机房。

近年设计新型的曳引式电梯，采用纤维－钢缆复合缆索，可以减少所需的润滑及维修。

此外新型的电动机体积小，可以安装在井壁，免除机房设置。

液压式轿箱由底下的柱塞支撑及升降，柱塞由液压推动。

部分柱塞可作望远镜式折叠，减少地底所需要的深度。

部分柱塞不可折，安装时地下必需挖一个洞。

因为柱塞的限制，液压式电梯一般只会在两至五层高的建筑物上使用(不多于20米)。

液压式电梯的优点是机房可设置在任何位置，而且占地较少，机械亦较为简单；一般使用亦较少机会发生问题。

但是亦有耗电较多，速度低的缺点(秒速不高于1米)。

电梯原理结构分章 (点击进入查看相关内容)第一章：电梯的型号与分类第二章：电梯结构原理与安全保护装置第一节：曳引系统第二节：轿厢与门系统第三节：导向系统第四节：重量平衡系统第五节：电气控制装置第六节：电梯安全保护装置第三章：继电器逻辑控制电梯系统第一节：呼叫指令的记忆与解除第二节：选层器第三节：自动定向电路第四节：最远的反向呼叫电路第五节：电梯的启动与换速电路第六节：平层停止运行电路第七节：开关门控制电路第八节：信号显示电路第九节：电梯的安全保护第四章：电力拖动系统第一节：直流电梯拖动系统第二节：交流电梯拖动系统第五章：电梯的保养与维修第一节：电梯的维保安全技术要求第二节：电梯故障的检查测量基本方法第三节：保护接地与保护接零第一章：概述随着科学技术和社会经济的发展，高层建筑已成为现代城市的标志。

电梯主参数及基本规格电梯作为现代城市中不可或缺的一部分，其安全性和性能指标一直备受关注。

本文将介绍电梯的主要参数和基本规格，以期帮助读者更好地了解电梯的技术特点和选购要点。

一、载重量电梯的载重量是指电梯能够承载的最大重量。

根据国际标准，常见的载重量有630kg、800kg、1000kg、1250kg等，在选购电梯时需要根据使用场所的需求进行选择。

一般情况下，住宅电梯的载重量为630kg 至1000kg，商用电梯和高层建筑的载重量要相应增大。

二、速度电梯的速度是指电梯在运行过程中的垂直运动速度。

根据使用场所的不同，电梯的速度也有所区别。

一般情况下，住宅电梯的速度为1m/s至1.5m/s，商用电梯和高层建筑的速度要更高，可达到2m/s至4m/s。

在选购电梯时，需要根据建筑物的高度和日常使用的人流量来确定适当的速度。

三、行程电梯的行程是指电梯能够达到的最大行程高度。

根据建筑物的楼层数和电梯的使用需求，行程也有所不同。

例如，一般住宅楼的行程为30m至60m，商业综合体和高层建筑的行程则要更长。

四、开门尺寸电梯的开门尺寸是指电梯门的宽度和高度。

开门尺寸的大小直接影响到电梯的进出口通行能力，同时也要考虑到使用者的需求。

一般住宅电梯的开门尺寸为800mm×2000mm，而商业综合体和高层建筑的开门尺寸要更大一些，可达到900mm×2100mm或更大。

五、驱动方式电梯的驱动方式分为液压驱动和机械驱动两种。

液压驱动技术简单、成本较低，适用于低层建筑；机械驱动技术复杂，但其运行更加平稳且能满足高层建筑的需求。

在选择电梯时，需要根据建筑物的高度和使用需求来确定合适的驱动方式。

六、安全系统电梯作为一种特殊的运输工具，安全性是最重要的考虑因素之一。

在选购电梯时，需要确保其具备完善的安全系统，如紧急制动装置、防坠落保护装置、电梯门锁检测装置等。

这些安全系统能够保障乘客的人身安全，预防意外事故的发生。

七、节能性能随着人们对节能环保的要求增加，电梯的节能性能也成为了选购时的重要指标之一。

建筑电梯规格型号一、引言电梯作为现代建筑的重要设施之一，对于建筑的安全性、舒适性和便利性都有着至关重要的作用。

本文旨在为建筑电梯的规格型号提供一个全面、具体、详细的说明，以满足不同场景下的需求和安全要求。

二、电梯规格型号的分类根据不同的需求和使用场景，电梯可以分为多种不同的规格型号。

以下是常见的电梯规格型号分类：1. 乘客电梯乘客电梯是最常见的电梯类型，主要用于人员运输。

根据使用场景和需求，乘客电梯可以分为以下几种：（1）住宅电梯：主要用于住宅楼，提供垂直交通服务，通常不超过15层，轿厢尺寸较小。

（2）商业电梯：主要用于商业建筑，如写字楼、购物中心等，通常需要较大的轿厢和较高的运行速度。

（3）医院电梯：主要用于医院内部，通常需要较高的运行稳定性和灵敏度，以保证病人的安全和舒适。

2. 货物电梯货物电梯主要用于货物运输，根据不同的载重要求，可以分为以下几种：（1）轻载货梯：载重一般不超过500kg，主要用于酒店、超市等场所的货物运输。

（2）中载货梯：载重在500kg至3t之间，主要用于工厂、仓库等场所的货物运输。

（3）重载货梯：载重在3t以上，通常用于建筑物的物料运输。

3. 自动扶梯和自动人行道自动扶梯和自动人行道主要用于人员短距离的运输，通常用于商业场所、地铁站等地方。

三、电梯规格型号的主要参数除了根据不同的使用场景和需求选择不同的电梯规格型号之外，电梯的主要参数也是选择电梯的重要依据。

以下是电梯主要参数的介绍：1. 载重载重是电梯最重要的参数之一，它决定了电梯能够承受的最大重量。

根据不同的使用场景和需求，载重可以从几百公斤到数吨不等。

2. 速度速度是电梯的另一个重要参数，它决定了电梯运行的快慢。

根据不同的使用场景和需求，电梯的速度可以从0.5m/s到10m/s不等。

3. 行程行程是电梯能够覆盖的最大高度，它决定了电梯能够服务的楼层数。

根据不同的使用场景和需求，电梯的行程可以从几米到数十米不等。

4. 轿厢尺寸轿厢尺寸是电梯的另一个重要参数，它决定了电梯能够容纳的人员或货物数量。
