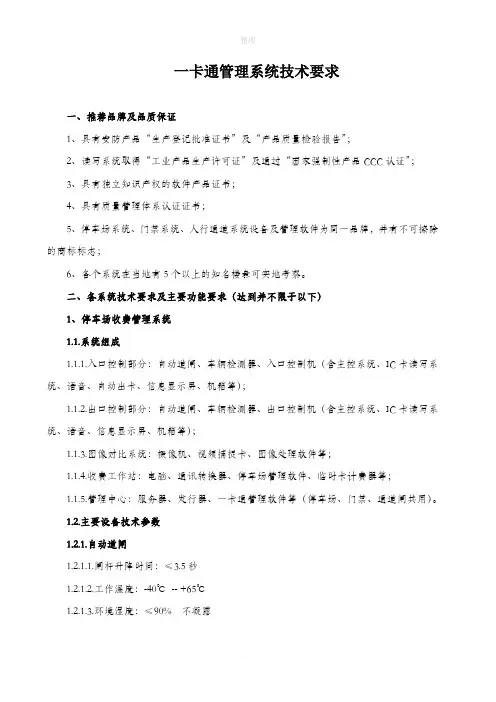

一卡通管理系统技术要求一、推荐品牌及品质保证1、具有安防产品“生产登记批准证书”及“产品质量检验报告”;2、读写系统取得“工业产品生产许可证”及通过“国家强制性产品CCC认证”;3、具有独立知识产权的软件产品证书;4、具有质量管理体系认证证书;5、停车场系统、门禁系统、人行通道系统设备及管理软件为同一品牌,并有不可擦除的商标标志;6、各个系统在当地有5个以上的知名楼盘可实地考察。
二、各系统技术要求及主要功能要求(达到并不限于以下)1、停车场收费管理系统1.1.系统组成1.1.1.入口控制部分:自动道闸、车辆检测器、入口控制机(含主控系统、IC卡读写系统、语音、自动出卡、信息显示屏、机箱等);1.1.2.出口控制部分:自动道闸、车辆检测器、出口控制机(含主控系统、IC卡读写系统、语音、信息显示屏、机箱等);1.1.3.图像对比系统:摄像机、视频捕捉卡、图像处理软件等;1.1.4.收费工作站:电脑、通讯转换器、停车场管理软件、临时卡计费器等;1.1.5.管理中心:服务器、发行器、一卡通管理软件等(停车场、门禁、通道闸共用)。
1.2.主要设备技术参数1.2.1.自动道闸1.2.1.1.闸杆升降时间:≤3.5秒1.2.1.2.工作温度:-40℃-- +65℃1.2.1.3.环境湿度:≤90% 不凝露1.2.1.4.电源电压:AC220V±10% 50Hz1.2.1.5.电机功率:<300W1.2.2.主控板1.2.2.1.脱机记录存储容量:≥30000条(可扩展)1.2.2.2.卡片下载容量:≥50000条(可扩展)1.2.2.3.工作电源:AC 220V1.2.2.4.工作温度:-30℃ -- +70℃1.2.2.5.工作湿度:≤95%不凝露1.2.2.6.读卡器接口:韦根26/韦根34、至少2路韦根接口1.2.2.7.通讯芯片:232芯片/485芯片1.2.2.8.通讯方式:底层RS485 后端TCP/IP1.2.2.9.通讯距离:1200米1.2.3.信息显示屏1.2.3.1.支持语言:中文/英文1.2.3.2.自定义汉字数量:>60个汉字1.2.3.3.显示屏类型:80*16㎜点阵LED;1.2.3.4.可自行加载显示内容1.2.4.自动出卡机1.2.4.1.工作电源:24V DC1.2.4.2.卡片容量:大于150张1.2.4.3.出卡速度:<2秒1.2.4.4.具有预出卡功能、卡数量少报警、卡槽无卡报警1.2.4.5.出卡后约20秒内卡未取走自动回收、出卡后卡未取走不开闸1.2.5.车辆检测器1.2.5.1.工作电源:AC 220V1.2.5.2.功率:小于3W1.2.5.3.频率范围:50KHz--250KHz1.2.5.4.灵敏度:>四档调节1.2.5.5.线圈电感:40--1000uH1.3.主要功能1.3.1.自动道闸1.3.1.1.采用一体化机芯或齿轮传动,不可使用皮带传动;1.3.1.2.闸杆启、落时间≤3.5秒;1.3.1.3.具有双向自锁功能(在开、关到位时,外力不能使电动挡车器杆上升、下降);1.3.1.4.具有遥控器、按钮、机械摇杆和电脑控制等多种方式;1.3.1.5.具有地感检测车辆功能;1.3.1.6.具有压力电波防砸车、砸人功能;1.3.1.6.为预防车辆晚上撞杆,在闸杆上需配置发光提示光源,光源发光时间由软件控制(白天不发光,晚上发光)。
一卡通系统技术规范书(初稿)技术规范1 总则1.1本规范书仅适适用于阳煤平定化工配套一卡通系统,它包含该系统应用设计、功效要求、设备性能、第三方集成、布线安装等方面技术要求。
1.2本规范书提出是最低程度技术要求,并未对一切技术细节作出具体要求,也未充足引述相关标准和规范条文,投标方应确保提供满足本规范书和所列标准要求优质产品及对应服务,必需满足相关安全、环境保护、消防等法规、标准要求。
1.3投标方如对本规范书有偏差(不管多少或微小)全部必需清楚地表示在“差异表”中,尤其是和价格相关任何差异,均应逐一描述,若没有提出招标方则可认为投标方提供产品完全满足本规范书要求,在技术协议阶段和具体设计阶段应不产生任何价格原因1.4如招标方有除本规范书以外其它要求,将以书面形式提出,经买卖双方讨论后载于本规范书。
1.5本规范书所使用标准若和投标方所实施标准发生矛盾时,按较严格标准实施。
1.6只有招标方有权修改本技术规范书。
协议谈判将以本技术规范书为蓝本,并列入招标方认可技术偏差。
修改后经买、卖双方共同最终确定技术协议将作为订货协议一个技术附件,并和订货协议正文含有相同法律效力。
双方共同签署会议纪要、补充文件等也和协议文件含有相同法律效力。
1.7协议签定前后,投标方应根据招标方时间、内容、深度要求提供其所需设计资料,并按招标方施工和设计进度要求随时修正,投标方应无偿提供上述资料。
技术资料包含且不限于设备设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等,并同时提供具体供货清单。
1.8投标方对一卡通系统负有全责,即包含分包(或采购)产品。
分包(或采购)产品制造商应事先取得招标方认可。
1.9在协议签定后,招标方有权因规范、标准、规程发生改变而提出部分补充要求,具体内容双方共同约定。
1.10设备采取专利包含到全部费用均被认为已包含在设备报价中,投标方应确保买方不负担相关设备专利一切责任。
全部提供软件应是正版授权产品,并提供原厂家授权证实书。

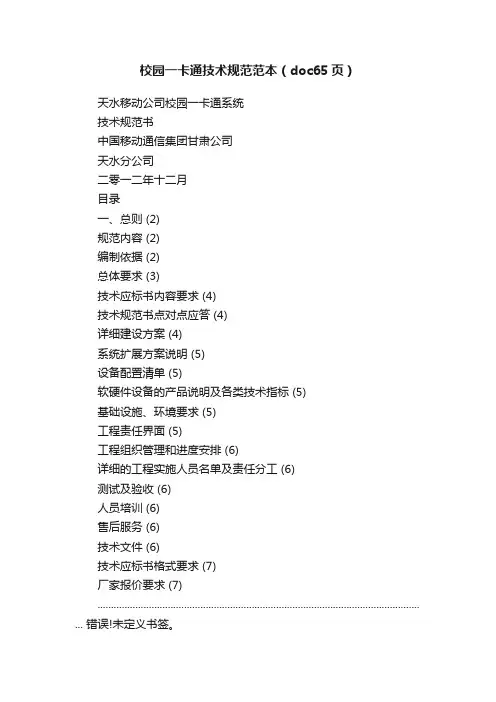

校园一卡通技术规范范本(doc65页)天水移动公司校园一卡通系统技术规范书中国移动通信集团甘肃公司天水分公司二零一二年十二月目录一、总则 (2)规范内容 (2)编制依据 (2)总体要求 (3)技术应标书内容要求 (4)技术规范书点对点应答 (4)详细建设方案 (4)系统扩展方案说明 (5)设备配置清单 (5)软硬件设备的产品说明及各类技术指标 (5)基础设施、环境要求 (5)工程责任界面 (5)工程组织管理和进度安排 (6)详细的工程实施人员名单及责任分工 (6)测试及验收 (6)人员培训 (6)售后服务 (6)技术文件 (6)技术应标书格式要求 (7)厂家报价要求 (7)....................................................................................................................... ... 错误!未定义书签。
....................................................................................................................... ... 错误!未定义书签。
二、工程概述 (9)校园信息化现状 (9)建设原则 (9)三、工程建设规模及系统软硬件技术要求 (10)工程建设规模 (10)建设总体要求 (11)系统硬件技术要求 (12)服务器 (12)RFID-SIM卡 (14)读写卡器 (14)读写器工作方式 (15)基本性能要求 (15)硬件要求 (15)POS机终端 (16)食堂用POS机 (16)消费POS机 (17)水控POS机 (17)非接触CPU卡(专用智能卡) (18)其他设备 (19)PSAM加密卡 (19).................................................................................................................. 错误!未定义书签。

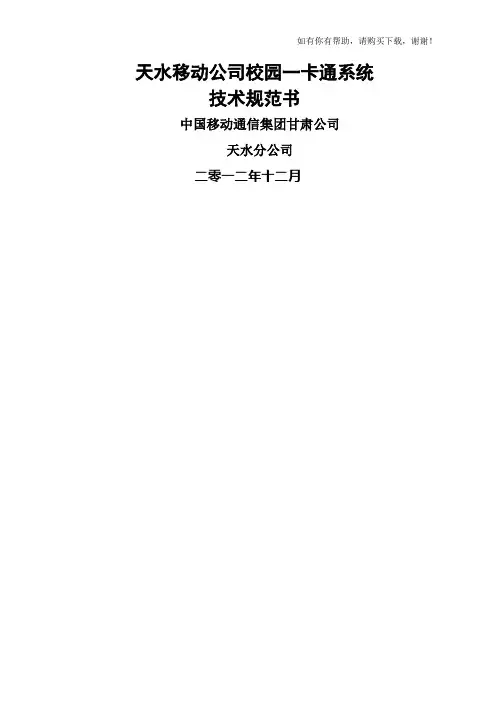

天水移动公司校园一卡通系统技术规范书中国移动通信集团甘肃公司天水分公司二零一二年十二月目录一、总则 (2)规范内容 (2)编制依据 (2)总体要求 (3)技术应标书内容要求 (4)技术规范书点对点应答 (4)详细建设方案 (4)系统扩展方案说明 (5)设备配置清单 (5)软硬件设备的产品说明及各类技术指标 (5)基础设施、环境要求 (5)工程责任界面 (5)工程组织管理和进度安排 (6)详细的工程实施人员名单及责任分工 (6)测试及验收 (6)人员培训 (6)售后服务 (6)技术文件 (6)技术应标书格式要求 (7)厂家报价要求 (7).......................................................................................................................... 错误!未定义书签。
.......................................................................................................................... 错误!未定义书签。
二、工程概述 (9)校园信息化现状 (9)建设原则 (9)三、工程建设规模及系统软硬件技术要求 (10)工程建设规模 (10)建设总体要求 (11)系统硬件技术要求 (12)服务器 (12)RFID-SIM卡 (14)读写卡器 (14)读写器工作方式 (15)基本性能要求 (15)硬件要求 (15)POS机终端 (16)食堂用POS机 (16)消费POS机 (17)水控POS机 (17)非接触CPU卡(专用智能卡) (18)其他设备 (19)PSAM加密卡 (19).................................................................................................................. 错误!未定义书签。

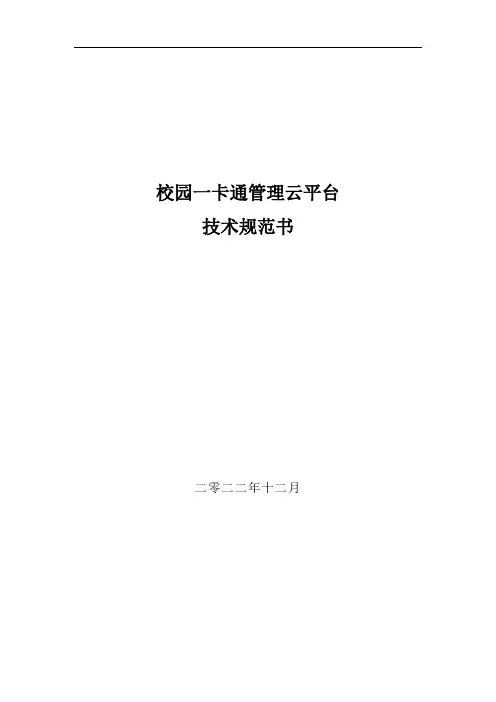

校园一卡通管理云平台技术规范书二零二二年十二月目录1 系统架构 (3)2 功能模块设计 (4)2.1 卡管理模块 (4)2.1.1 模块描述 (4)2.1.2 模块说明 (4)2.2 卡行为管理模块 (6)2.2.1 模块描述 (6)2.2.2 模块说明 (6)2.3 金融圈存管理 (7)2.3.1 模块描述 (7)2.3.2 模块说明 (7)2.4 数据管理门户及终端应用 (8)2.4.1 模块描述 (8)2.4.2 模块说明 (8)2.5 集团能力平台对接 (9)2.5.1 模块描述 (9)2.5.2 模块说明 (9)3 系统安全性设计 (10)4 软件安装要求 (10)1系统架构政企一卡通平台系统示意图平台分为三层,即数据层、业务层和展现层。
数据层负责存储设备数据、过程数据、结果数据、用户数据等。
业务层主要提供发卡管理、卡行为管理、金融圈存、加密服务等功能。
展现层主要通过可视化将结果数据呈现至通用门户和APP端。
食堂消费机刷卡机自助充值机证卡打印机系统网络拓扑图2功能模块设计按照业务需求,平台分为卡管理模块、卡行为管理模块、金融圈存管理模块、数据管理门户及终端应用模块和集团能力平台对接五大主要模块。
2.1卡管理模块2.1.1模块描述对原有政企一卡通云平台架构进行剥离、移植、整合,升级改造为发卡设备接入管理、卡片发行商数据管理、卡物理数据管理、卡逻辑数据管理和发卡加密前置等功能模块。
2.1.2模块说明1.发卡设备接入管理:(1)升级改造一卡通平台内部发卡设备数据模型,包括发卡设备数据字段定义、数据库存储等;(2)规范一卡通平台接入的发卡设备的数据接入标准,包括接口规范、数据格式及传输方式规范等,及接口升级改造;(3)一卡通平台按照第三方标准,适配接入白卡(CPU卡与Mifare One卡)和NFC-SIM卡发卡设备各一种;2.卡片发行商数据管理:(1)建立一卡通内部卡发行商管理,包括卡发行商信息管理、卡发行商录入流程等研发;(2)建立卡追溯业务流程规范,提供输出卡数据源头可追溯能力。

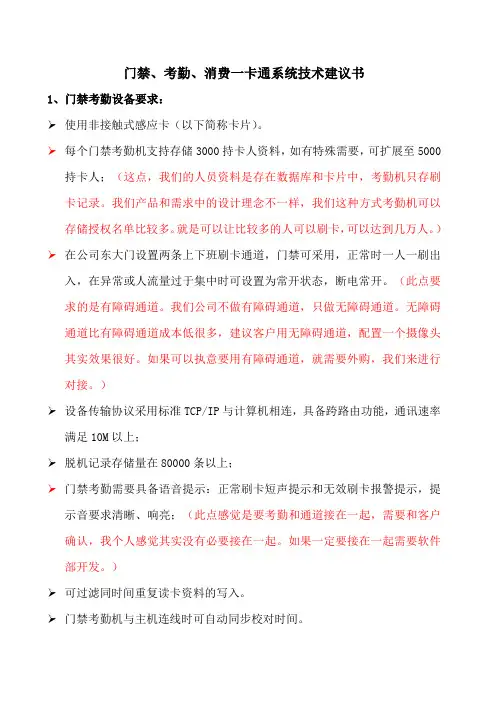

门禁、考勤、消费一卡通系统技术建议书1、门禁考勤设备要求:使用非接触式感应卡(以下简称卡片)。
每个门禁考勤机支持存储3000持卡人资料,如有特殊需要,可扩展至5000持卡人;(这点,我们的人员资料是存在数据库和卡片中,考勤机只存刷卡记录。
我们产品和需求中的设计理念不一样,我们这种方式考勤机可以存储授权名单比较多。
就是可以让比较多的人可以刷卡,可以达到几万人。
) 在公司东大门设置两条上下班刷卡通道,门禁可采用,正常时一人一刷出入,在异常或人流量过于集中时可设置为常开状态,断电常开。
(此点要求的是有障碍通道。
我们公司不做有障碍通道,只做无障碍通道。
无障碍通道比有障碍通道成本低很多,建议客户用无障碍通道,配置一个摄像头其实效果很好。
如果可以执意要用有障碍通道,就需要外购,我们来进行对接。
)设备传输协议采用标准TCP/IP与计算机相连,具备跨路由功能,通讯速率满足10M以上;脱机记录存储量在80000条以上;门禁考勤需要具备语音提示:正常刷卡短声提示和无效刷卡报警提示,提示音要求清晰、响亮;(此点感觉是要考勤和通道接在一起,需要和客户确认,我个人感觉其实没有必要接在一起。
如果一定要接在一起需要软件部开发。
)可过滤同时间重复读卡资料的写入。
门禁考勤机与主机连线时可自动同步校对时间。
多张卡片接近卡钟或两张卡片同时感应时,须具防碰撞冲突机制,系统会自动分辨只会选择一张卡片做读写动作,以避免读写错误。
门禁考勤机须具有2功能键,可设定员工上班、下班区别代号。
系统功能更新时,可以远端连线方式统一更新考勤机系统的程序。
考勤速度:<=1 秒;误读率:<=0.001%;工作环境:温度:-20℃~+70℃,湿度0~90%;持续工作时间:500小时;感应距离≤5CM;设备具备防尘、防风雨保护功能;设备断电后保存数据有效期1年以上2、考勤管理系统软件要求:考勤管理系统主要负责员工上下班的考勤数据分析。
员工持卡在设定的考勤机上读卡即可完成考勤工作。

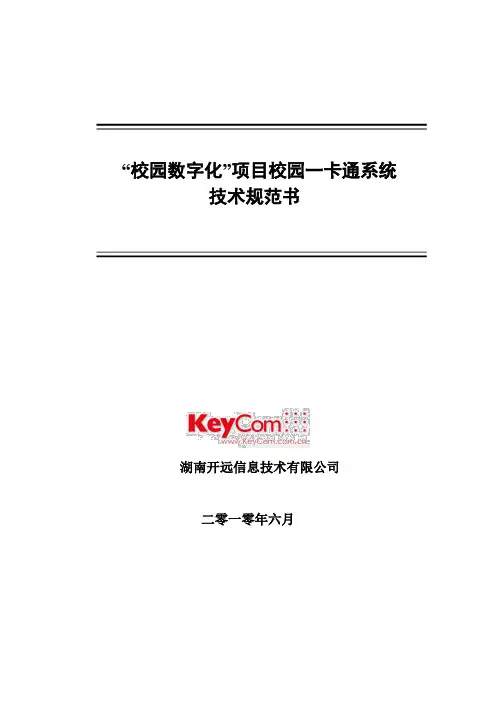

“校园数字化”项目校园一卡通系统技术规范书湖南开远信息技术有限公司二零一零年六月目录一、总则 (3)1.1 规范内容 (3)1.2 编制依据 (3)1.3 总体要求 (3)1.4 技术应标书内容要求 (4)1.5 技术应标书格式要求 (4)二、工程概述 (5)2.1 工程背景 (5)2.2 校园信息化现状 (6)2.3 建设原则 (6)三、工程建设规模和建设要求 (7)3.1 工程建设规模 (7)3.2 建设总体要求 (8)3.3 系统硬件技术要求 (8)3.3.1 服务器 (9)3.3.2 RFID-SIM卡 (10)3.3.3 读写卡器 (11)3.3.4 POS机终端 (13)3.3.5 非接触CPU卡(专用智能卡) (15)3.3.6 其他设备 (16)3.4 系统软件技术要求 (17)3.4.1 一般要求 (17)3.4.2 应用软件要求 (18)3.5 系统建设功能要求 (19)3.5.1 校园一卡通内部消费功能 (20)3.5.2 校园一卡通考勤功能 (20)3.5.3 校园一卡通接口功能建设 (20)3.5.5 管理中心 (22)3.5.6 卡务中心 (23)3.5.7 结算中心 (24)3.5.8 查询系统 (25)3.6 信息安全要求 (25)3.6.1 系统的可靠性 (25)3.6.2 主机系统(操作系统)的安全 (25)3.6.3 应用系统安全 (26)3.6.4 安全管理措施 (26)四、工程实施及测试内容 (27)4.1 工程实施 (27)4.2 测试内容 (28)五、供货 (29)六、双方责任 (30)七、技术服务和培训及技术文件 (30)7.1 技术服务 (30)7.1.1 安装技术指导 (30)7.1.2 修理服务及维护备件 (30)7.1.3 技术支持 (31)7.1.4 系统硬件及软件的局部修改 (31)7.2 技术培训 (32)7.2.1 培训内容 (32)7.2.2 培训的时间、地点、人员、费用 (32)7.3 技术文件 (33)一、总则本文件是专门为大学“校园数字化”项目校园一卡通系统技术规范书。

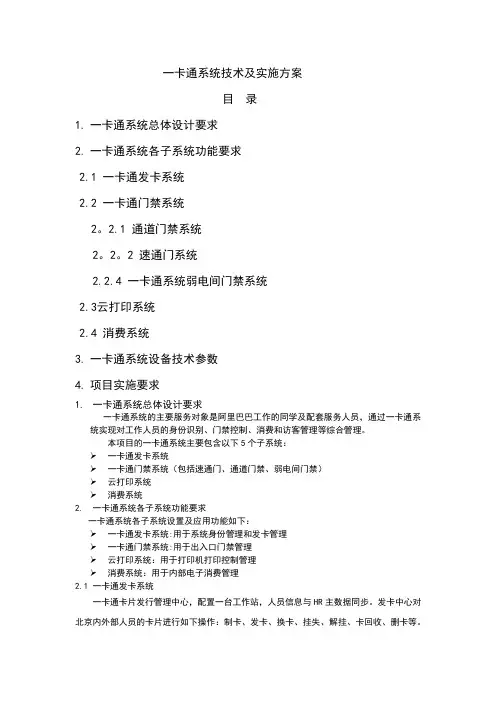

一卡通系统技术及实施方案目录1.一卡通系统总体设计要求2.一卡通系统各子系统功能要求2.1 一卡通发卡系统2.2 一卡通门禁系统2。
2.1 通道门禁系统2。
2。
2 速通门系统2.2.4 一卡通系统弱电间门禁系统2.3云打印系统2.4 消费系统3.一卡通系统设备技术参数4.项目实施要求1.一卡通系统总体设计要求一卡通系统的主要服务对象是阿里巴巴工作的同学及配套服务人员,通过一卡通系统实现对工作人员的身份识别、门禁控制、消费和访客管理等综合管理。
本项目的一卡通系统主要包含以下5个子系统:➢一卡通发卡系统➢一卡通门禁系统(包括速通门、通道门禁、弱电间门禁)➢云打印系统➢消费系统2.一卡通系统各子系统功能要求一卡通系统各子系统设置及应用功能如下:➢一卡通发卡系统:用于系统身份管理和发卡管理➢一卡通门禁系统:用于出入口门禁管理➢云打印系统:用于打印机打印控制管理➢消费系统:用于内部电子消费管理2.1一卡通发卡系统一卡通卡片发行管理中心,配置一台工作站,人员信息与HR主数据同步。
发卡中心对北京内外部人员的卡片进行如下操作:制卡、发卡、换卡、挂失、解挂、卡回收、删卡等。
2。
1。
1 发卡权限管理要求➢设置授权终端、发卡终端及其操作人员(身份管理、识别、权限等)➢查看相关报表或记录➢门禁及消费系统功能分别发行➢工牌权限赋予(后期权限自动赋予后,该功能可取消)➢工牌异常处理➢工牌回收2.2一卡通门禁系统2.2.1门禁系统2。
2。
1。
1门禁系统架构要求门禁系统采用分布式三层架构,即中央集中管理级,网络区域管理级,前置现场级。
中央集中管理级负责中心操作、中心警报管理、与门禁管理系统的中心设备通讯和中心数据管理。
网络区域管理级的门禁控制器分配到不同的房间,用于控制和监察几个进出区域,通过本地以太网与中心控制系统连接,如果与中心的通讯失败,它将全权接管进出本地的进出区域的控制和数据的管理。
前置现场级主要由门控制器、读卡器及锁具组成。

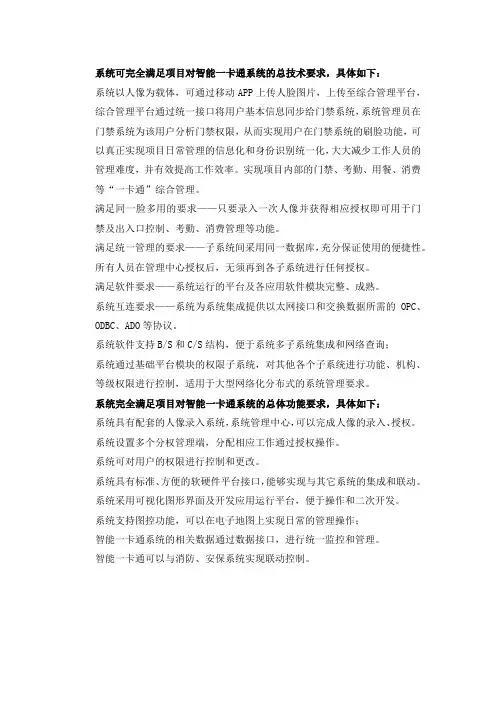

系统可完全满足项目对智能一卡通系统的总技术要求,具体如下:系统以人像为载体,可通过移动APP上传人脸图片,上传至综合管理平台,综合管理平台通过统一接口将用户基本信息同步给门禁系统,系统管理员在门禁系统为该用户分析门禁权限,从而实现用户在门禁系统的刷脸功能,可以真正实现项目日常管理的信息化和身份识别统一化,大大减少工作人员的管理难度,并有效提高工作效率。
实现项目内部的门禁、考勤、用餐、消费等“一卡通”综合管理。
满足同一脸多用的要求——只要录入一次人像并获得相应授权即可用于门禁及出入口控制、考勤、消费管理等功能。
满足统一管理的要求——子系统间采用同一数据库,充分保证使用的便捷性。
所有人员在管理中心授权后,无须再到各子系统进行任何授权。
满足软件要求——系统运行的平台及各应用软件模块完整、成熟。
系统互连要求——系统为系统集成提供以太网接口和交换数据所需的OPC、ODBC、ADO等协议。
系统软件支持B/S和C/S结构,便于系统多子系统集成和网络查询;系统通过基础平台模块的权限子系统,对其他各个子系统进行功能、机构、等级权限进行控制,适用于大型网络化分布式的系统管理要求。
系统完全满足项目对智能一卡通系统的总体功能要求,具体如下:系统具有配套的人像录入系统,系统管理中心,可以完成人像的录入、授权。
系统设置多个分权管理端,分配相应工作通过授权操作。
系统可对用户的权限进行控制和更改。
系统具有标准、方便的软硬件平台接口,能够实现与其它系统的集成和联动。
系统采用可视化图形界面及开发应用运行平台,便于操作和二次开发。
系统支持图控功能,可以在电子地图上实现日常的管理操作;智能一卡通系统的相关数据通过数据接口,进行统一监控和管理。
智能一卡通可以与消防、安保系统实现联动控制。
XXXX)一卡通系统安装工程技术规范编制:审核:批准日期:目录、工程概况 (3)二、技术规范 (3)1.设计依据 (3)2.设计原则 (4)2.1遵循原则 (4)2.2系统的实用性 (5)2.3系统的稳定性 (5)2.4系统安全性 (5)2.5系统可扩展性 (6)2.6系统易维护性 (6)三、系统建设目标 (6)1、门禁系统主要功能及要求 (7)2、车场管理系统主要功能及要求 (8)3、考勤系统主要功能及要求 (8)4、食堂消费系统主要功能及要求 (9)四、系统主要设备参数要求 (10)1、门禁系统主要设备参数要求 (10)2、车场管理系统主要设备参数要求 (13)3、考勤系统主要设备参数要求 (17)4、食堂消费系统主要设备参数要求 (21)一、工程概况XXXX)一卡通系统工程分为上湾热电厂和大柳塔热电厂。
上湾热电厂位于内蒙古鄂尔多斯市伊金霍洛旗乌兰木伦镇上湾,大柳塔热电厂位于大柳塔镇,均是集生产和办公为一体的单位。
在进入生产区域和办公区域时没有一套可控可管的管理系统,社会车辆均可以自由出入,导致丢失物品现象频发。
所以有必要为两个电厂及时安装一卡通车场管理系统配合现有视频监控使用,将提高公司财产安全。
该工程的主要内容有:一卡通项目主要包括了一卡通门禁管理系统、车场管理系统、考勤管理系统和食堂消费管理系统。
以感应IC/ID 卡为媒介,通过计算机和通信技术为手段,将厂区内的各项设施连接成为一个有机的整体,用户通过一张卡便可完成通常的资金结算和某些控制操作,实现“一卡通”网络管理平台(即一卡一库一网络)。
上湾热电厂:1、车辆管理系统两套(包含 500 张蓝牙卡);2、门禁系统(包含进户大门 9套,双扇门 11 套,单扇门 122套,门禁卡 1000 张);3、考勤管理系统一套(包含室内考勤机 5 台);4、食堂管理系统一套。
二、技术规范1. 设计依据在此次方案设计中我们遵循了下列规范和标准:《建筑智能化系统工程设计管理暂行规定》建设部1997《民用建筑电气设计规范》(JGJ/ T16—92)建设部《智能建筑设计标准》(DBJ08- 4 —95)上海市建委1996《建筑和建筑群综合布线工程设计规范》中国工程建设标准协会1997《建筑和建筑群综合布线工程施工及验收规范》中国工程建设标准协会1997《大楼通信综合布线系统》(UD/T926)邮电部1997《火灾自动报警系统设计规范》国家计委1988《计算机通讯技术条件》( GB9813-8)《智能建筑工程质量验收规范》( GB/T 50339-2003 ) 《电气装置安装工程电缆线路施工及验收规范》( GB50168-92) 《安全防范工程技术规范》(GB50348)《安全防范工程程序与要求》( GA/T75-94)《安全防范系统适用图形符号》( GA/74-94)《建筑物防雷设计规范》(GB50057-2904)《民用建筑电气设计规范》( JGJ/T16-92)《工业企业通信接地设计规范》(GBJ79-1985)2. 设计原则2.1 遵循原则由于安全性和高效率管理的需要,企业一卡通管理系统的设计应遵循下列原则:操作简便快捷。
招标编号:国投南阳电厂一期(2×1000MW)工程招标文件基建现场一卡通第三卷附件招标人: 国投电力控股股份有限公司招标代理机构: 中投咨询有限公司工程设计单位: 河南省电力勘测设计院二〇一五年十二月目录附件1 技术规范 (2)附件2 供货范围 (31)附件3 技术资料和交付进度 ........................................................... 错误!未定义书签。
附件4 交货进度 (39)附件5 性能验收试验 (40)附件6 价格表 (41)附件7 技术服务和培训 (43)附件8 分包与外购 (46)附件9 大(部)件情况 ................................................................... 错误!未定义书签。
附件10 投标保函(格式) ............................................................... 错误!未定义书签。
附件11 履约保函(格式) ............................................................... 错误!未定义书签。
附件12 投标人需要说明的其它内容 . (50)附件13 差异表 (51)附件14 投标人承诺函(格式) (52)附件15 投标人法定代表人授权书(格式) (53)附件16 投标人关于资格的声明函(格式) (54)附件17 技术性能违约金支付条件 (55)附件18 招标文件附图 (56)附件19 关于减免税工作分工 ........................................................... 错误!未定义书签。
附件20 运行维护手册编写说明 ....................................................... 错误!未定义书签。
广西地方标准《交通一卡通技术规范》编制说明一、标准制定背景、目的、意义和适用范围随着城市一体化脚步的加快,各大城市相继开启了城市交通一卡通项目,2015年4月30日,交通运输部印发《交通运输部关于促进交通一卡通健康发展加快实现互联互通的指导意见》,旨在全面推广普及交通一卡通,逐步实现跨区(市)域、跨交通方式互联互通,更好服务综合交通、智慧交通、绿色交通、平安交通建设。
2014年10月24日,交通运输部在《关于将广西北部湾经济区纳入交通一卡通互联互通示范工程范围的批复》要求广西交通运输主管部门发挥组织指导作用,充分运用市场机制,积极参与交通运输部组织的相关工作,促进实现广西北部湾经济区四个地市以及广西交通一卡通互联互通。
2015年11月,《广西壮族自治区人民政府办公厅关于转发交通运输厅全区交通一卡通工作实施方案的通知》(桂政办发〔2015〕111号)(以下简称《实施方案》,提出了“全区交通一卡通工作要按照政策引导、市场运作、统一实施、合作共赢的原则,以广西北部湾经济区四市(南宁、北海、防城港、钦州市)同城化为契机,广西北部湾经济区四市率先建立公交、地铁、出租车、高速公路ETC 及其他客运交通工具的交通一卡通系统,逐步实现全区交通一卡通互联互通,为人民群众提供最便利的公共出行服务。
”的工作目标。
该技术规范制定后,可有效指导广西交通一卡通系统的建设,促进系统大规模推广应用,使之朝健康有序的方向发展,由此产生的经济效益和社会效益将是十分巨大的。
本规范适用于广西公交、地铁、出租汽车等交通一卡通互联互通工作。
二、工作简况1、任务来源广西地方标准《交通一卡通技术规范》项目由广西壮族自治区交通运输厅提出,广西壮族自治区质量技术监督局批准立项,并列入2017年广西地方标准制定(修订)项目计划(桂质监函[2017]98号),由广西交通一卡通股份有限公司负责(牵头)起草,计划于2018年完成。
2、起草单位和起草人本标准主要负责起草单位:广西壮族自治区交通运输厅。
一卡通系统的施工规范1、总则第1条为规范本公司一卡通系统的管理,形成一套行之有效的规范化的工作方法,提高工作效率,明确员工的工作职责,保证工程的质量,特制定本规范.第2条鉴于本公司的实际工作分工,本规范所指的一卡通系统并不包括项目的前期方案设计和应用软件的开发和维护。
第3条本规范的主要内容包括:工程组织结构、工程工作流程、工程管理与考核、工程准备管理、工程实施管理、工程验收管理、工程维护管理。
2、工程组织结构第1条工程的一卡通系统工作采用项目负责制,即由部门负责人指定、报公司批准确定一名项目经理.第2条项目经理接受任命后,必须与用户项目组协调,确定用户现场负责人,制订出可行的工作进度表。
根据工程的情况,划分子系统,并针对不同的子任务,由项目经理提名,部门负责人批准配备工程参与人员组成一任务小组,任务小组可以由一名或多名人员组成。
项目经理也可以作为工程参与人员。
第3条针对不同的子任务,由项目经理指定一个工程参与人员为任务小组负责人。
第4条项目经理的主要职责:1) 与用户和原厂商进行工程总协调。
2)协助本公司商务部写成国内产品的采购.3)计划工程进度,划分工程的子任务.4)负责工程参与人员的配备并安排的实施过程,负责工程的成本、包括住宿、长途交通费、市内交通费等。
6) 对用户所提出要求的响应.7)制作和管理工程文档。
8) 协调解决工程实施过程中出现的不可预测的问题。
9) 向部门和公司领导汇报工作进度。
10)负责监督和考核工程参与人员的工作。
11)保证项目按合同期限和技术要求完成,承担完成工程目标的责任.12)承担用户满意度责任。
第5条任务小组负责人的主要职责:1)依照本规定,完成项目经理安排的任务。
2) 向项目经理汇报工作进展情况,反馈用户的要求与意见.3)负责任务准备期和实施期与用户的协调工作.4)安排本任务小组成员的分配实施工作。
5)制作更新与任务相关的工程文档。
6)解决工程实施过程中出现的不可预测、妨碍进度的因素。
依时利一卡通解决方案泉州依时利科技有限公司第一章一卡通系统设计1.1. 系统概述系统管理中心是一卡通公用管理中心,实现对一卡通发卡、挂失、换卡与注销等管理。
一卡通系统采用C/S结构在机房中心或者管理中心放置服务器,统一管理数据库库,对一卡通数据进行存储管理,备份管理,管理中心通过TCP/IP网络与各子系统相连,采集所有设备的运行状况及相关数据,实现将门禁系统、考勤系统、消费系统等系统数管理整合。
并对各系统所有子系统进行无缝紧耦合挂结,实现数据库及公用信息的统一管理。
各子系统的数据统一放在数据库服务器中,整合管理客户端来管理所有的基本资料:部门信息,人员信息,权限信息、卡片信息等。
各子系统统一从同一数据库中读取基本资料,并且不能修改基本资料。
整合界面中的子系统项目是可以自定义的,并且各子系统模块可以分布在不同的计算机上。
1.2. 系统组成主要应用了如下系统:1.3. 一卡通系统结构图集中使用点采用总线形通信分散使用点采用TCP/IP星形网络通信第二章一卡通系统应用子系统2.1. 系统管理软件模块系统管理是对一卡通系统的总体管理,主要有系统参数设置、系统用户管理、系统设备监视、系统数据管理、日志管理等功能模块。
系统参数设置:设置系统的工作参数,主要包括使用单位与服务单位资料、单位密码等。
系统用户管理:对系统操作员权限进行管理,为一卡通系统安全运行提供保障。
主要包括用户组与用户操作员资料的输入与权限的分配管理设置。
系统设备监视:监控一卡通系统各计算机的运行状况。
主要包括站点设置、站点控制、类型设置、用户组、用户等功能模块。
系统数据管理:实现系统各模块通用信息的查询、数据的导入导出以及系统的升级等功能的管理。
主要包括数据库维护、备份、恢复、原始数据入出、信息查询。
日志管理:为了一卡通系统的安全运行,以日志文件管理形式,将用户原始的操作行为记录在日志文件上。
通过查询与分析,可以清楚地了解系统的运行与使用情况,为控制非法操作、加强管理提供客观依据。
一卡通系统技术规范书(初稿)技术规范1 总则1.1本规范书仅适用于阳煤平定化工配套的一卡通系统,它包括该系统的应用设计、功能要求、设备性能、第三方集成、布线安装等方面的技术要求。
1.2本规范书提出的是最低限度的技术要求,并未对一切技术细节作出详细规定,也未充分引述有关标准和规范的条文,投标方应保证提供满足本规范书和所列标准要求的优质产品及相应服务,必须满足有关安全、环保、消防等法规、标准的要求。
1.3投标方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在“差异表”中,尤其是与价格相关的任何差异,均应逐一描述,若没有提出招标方则可认为投标方提供的产品完全满足本规范书的要求,在技术协议阶段和详细设计阶段应不产生任何价格因素1.4如招标方有除本规范书以外的其它要求,将以书面形式提出,经买卖双方讨论后载于本规范书。
1.5本规范书所使用的标准若与投标方所执行的标准发生矛盾时,按较严格标准执行。
1.6只有招标方有权修改本技术规范书。
合同谈判将以本技术规范书为蓝本,并列入招标方认可的技术偏差。
修改后经买、卖双方共同最终确定的技术协议将作为订货合同的一个技术附件,并与订货合同正文具有同等的法律效力。
双方共同签署的会议纪要、补充文件等也与合同文件具有同等的法律效力。
1.7合同签定前后,投标方应按照招标方的时间、内容、深度要求提供其所需的设计资料,并按招标方施工和设计进度要求随时修正,投标方应免费提供上述资料。
技术资料包括且不限于设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等,并同时提供详细的供货清单。
1.8投标方对一卡通系统负有全责,即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得招标方的认可。
1.9在合同签定后,招标方有权因规范、标准、规程发生变化而提出一些补充要求,具体内容双方共同商定。
1.10设备采用的专利涉及到的全部费用均被认为已包含在设备报价中,投标方应保证买方不承担有关设备专利的一切责任。
所有提供的软件应是正版授权产品,并提供原厂家授权证明书。
1.11投标方应具有安全防范工程设计、施工、调试资质证书和经验,投标方工作范围应包括系统设计、供货、安装、布线和调试等;投标方应具有至少安防二级资质从事过建筑智能化安防工程300万以上项目工程业绩案例。
1.12投标方工作范围应包括系统设计、供货、安装、布线和调试等,直至系统成功投运并通过招标方验收。
投标方还应负责和招标方的MES系统、ERP系统接口配合,具体的接口数量和集成方式待中标后设计联络会议讨论确定。
1.13投标方可在本招标书的基础上,依据投标方对一卡通系统的应用经验,对一卡通系统及控制网络的配置、控制主机的设置(设置数量和原则)提出优化方案和建议,并在投标文件中说明。
(*)门禁控制器、POS机、车辆栏杆机、人行通道闸机均通过TCP/IP网络控制器与管理主机高速通讯。
1.14本工程工作语言为中文。
1.15本规范书的解释权属于招标方。
2 一卡通系统技术要求2.1规范与标准➢投标人最低限度地应符合下列标准的规定,同时应采用最新版本的相应标准。
承担该项目的投标方,应遵循国家现行的有关安防等技术法规。
2.2系统概述阳煤平定化工一卡通系统应建立在厂区信息化网络之上,运用高安全的非接触式IC卡技术、网络通讯技术,以一卡通系统为基础,结合各类读写、识别终端设备,提供身份识别、权限控制与电子支付服务等一卡通系统功能,实现厂区重要区域场所(园区大门、生产区域、办公区域)人员出入管理、车辆出入管理、承包商及访客管理、人事考勤管理、食堂就餐管理等功能。
并与厂区安防平台集成,满足门禁系统与消防报警、监控系统的联动控制要求,实现各系统软硬件设备自动化、智能化管理。
通过一卡通系统整体建设,满足企业生产、办公场地高安全保障要求,同时为厂区内的安保、人事、后勤等部门的管理提供先进、科学化的技术手段,提高管理质量和服务水平。
2.3系统要求根据本项目管理需求,一卡通系统管理主要针对访客、出入口行人通道、门禁、考勤、POS 消费、车辆管理等权限控制目标,以一卡通系统平台为基础,通过非接触式IC卡为媒介与主要硬件设备为信息载体,提供身份识别与电子支付服务等一卡通系统功能实现建筑物内的各硬件系统设备管理自动化、智能化.要求阳煤平定化工办公场地安保建设达到高起点、高标准、高扩展、高兼容,整体格调要求现代、简约、高安全、适用、可管理,符合行业办公场地高安全设计要求;在功能设计上整体考虑门禁系统要求从高安全、易用、可管理三个角度出发,针对不同的场所安装不同的设备按不同的方式实现厂区生产办公区数字化管制。
设计采用二级管理运营方式和三层应用结构的系统框架,系统由一个统一的一卡通平台、多个应用子系统构成,系统之间采用TCP/IP网络连接方式,实现系统数据共享和统一管理、分散授权;统一的身份认证识别管理;建立规范化信息平台系统接口,与相关应用管理子系统对接扩展。
一卡通系统采用先进、稳定的TCP/IP通信协议。
注:本项目土建由招标方完成,除土建工程外全部由项目施工均由投标方完成。
2.3.1一般要求阳煤平定化工一卡通系统建设,包括以下内容:1、一卡通中心平台负责系统的用户权限、卡务等综合管理,实现系统核心业务的统一、集中管理。
2、密钥管理安全平台负责系统的根密钥及卡的各类应用密钥的生成、发行等管理,用户卡结构建立及各类安全认证卡卡片的初始化等工作。
3、业务系统(1)门禁管理系统在厂区一二道大门、重要的生产办公场所设置门禁、通道设备,对各类人员出入权限进行管理,所有人员通过刷卡、合法放行。
同时与监控摄像设备联动抓拍,可对人员进出情况进行查询统计,实现重要区域、场所人员出入的安全管理。
(2)车辆出入系统在厂区大门口设置车辆出入系统,结合车牌识别技术,对各类车辆——内部公车、员工车辆、外来车辆等的出入、停放进行便捷、科学管理。
(3)承包商及访客管理系统在厂区大门处设置承包商及访客管理系统,对承包商、访客等外来人员进行有效证件(二代身份证,军官证等证件)阅读、身份登记,访客卡发行、出入刷卡验证管理。
外来人员带车时,可一并登记车辆信息并授予相应的通行权限。
(4)考勤管理系统通过与考勤机挂接,自动导入考勤机的数据(支持用户卡信息门禁或考勤记录信息),保证出勤记录真实、有效;支持自定义假别、排班设置、请假/加班/出差等考勤申请、考勤审批、考勤异常处理和各类考勤报表的生成。
(支持门禁转考勤)(5)商务消费管理系统在厂区内食堂、超市等消费、购物场所设置消费POS机,实现消费一卡通。
在食堂等处设置充值窗口,对员工卡进行现金充值。
可对不同类别的用户卡进行补贴充值。
2.3.2功能要求2.3.2.1门禁系统2.3.2.1.1厂区主要出入口厂区主出入口位置设置室外人行通道闸机,所有内部固定员工均需刷卡通行。
临时访客通过大门值班室访客系统登记确认合法身份后,发放临时访客卡通行。
车辆出入厂通过自动识别车牌进行认证进出,内部车辆自动抬匝,外来车辆手工抬匝。
2.3.2.1.2 办公楼、中央控制室办公楼及中央控制室设置门禁点实现持卡出入刷卡通行,对持卡人员实现动态管理,并实时记录和保存出入刷卡数据。
2.3.2.1.3生产厂区入厂进入生产厂区设置车辆管理及道闸门禁点实现持卡出入刷卡通行,对持卡人员实现动态管理,并实时记录和保存出入刷卡数据。
2.3.2.2人员出入控制2.3.2.2.1内部员工出入内部人员上下班时间人员较多,内部人员只能通过厂区主出入口进出厂区。
在进入大门时需要通过刷卡才能进入,并可作为员工考勤依据。
为提高通行效率,所有人员通道闸机均需支持卡,并考虑在人员通道旁预留紧急出入口。
2.3.2.2.3来宾出入在厂区大门口设置外来人员访客登记点,外来人员首先通过访客系统登记并获得受访者确认后,登记注册一张临时门禁卡。
该临时门禁卡的出入权限仅授权到达被访者的公共区域,而不允许对未授权的区域进行通行。
为加强对来宾人员安全管控,均采取暂押有效身份证件登记、发临时访客卡、进出大门等场所刷卡识别、结束交回访客卡、注销、领回原证件方式进行管理。
2.3.2.2车辆出入控制2.3.2.2.1内部车辆车辆出入识别方式总体上采用自动识别车牌认证出入。
2.3.2.2.2外来车辆为加强车辆出入安全管理,外来车辆原则上自动车牌识别管理方式,来宾带车在大门口同时登记车辆信息(车型、车牌号等),做到人车合一,并授予车辆临时出入权限。
来宾可登记二代身份证、驾照等有效证件,采取押证登记方式,此时可采用车牌识别快速通行。
对于长期的外部车辆,如和厂区合作的货运车辆,也可参照内部车辆管理方案。
无论何种车辆,对于车内带人情况,内部员工可采取下车、人员通道机刷卡验证出入,或安保人员手持机刷卡查验。
若为外来人员,均需按照访客流程办理。
2.4总体技术要求2.4.1卡片选型★要求投标方所提供的IC一卡通卡片应满足本次招标的一卡通刷卡需要。
卡应遵循非接触式智能卡的以下国际非接触式IC通用ISO标准:14443A具有为用户提供最高安全级别的自定义开放式格式,卡应符合ISO7810对长度、宽度、厚度、平坦度、构造和耐用性的要求,而且能使用指定的证卡打印机,直接进行双面染料升华或热转印打印。
在最小1英寸的距离内,以任何角度向门禁读卡机出示卡,应该能够准确地读取。
➢非接触式IC卡符合国际ISO: 14443A➢存储容量:2-16Kbit,2-16个分区,每分区两组密码➢业主具有密钥管理自主性功能.➢卡片密钥管理具有开放性,拒绝使用操控业主密钥管理系统的产品➢工作频率:13.56 MHZ➢通讯速度:106K boud➢读写距离:2.5-7CM➢读写时间:1-2MS➢工作温度:-20℃-85℃➢擦写次数:>100000次➢数据保存:>10年2.4.2系统架构门禁软件采用B/S架构。
系统软件应采具有多个WEB客户端,每个WEB客户端可为管辖区内的IC卡的权限进行控制和更改,系统应使用统一的数据库,服务器系统软件应基于Windows Server 2012企业版及以上,要求操作简单,性能稳定,使用方便,便于升级和扩展,功能可根据业主要求进行方便的修改。
门禁一卡通系统软件及数据库:系统采用标准SQL Server2012数据库,系统是基于Windows Server 2012 企业版及以上版本的综合性安全系统,保证能在WINDOWS下稳定运行。
要求数据库设计和管理具有较高的数据独立性,可以实现各种用户的共享。
一卡通系统采用“功能模块子系统以及TCP/IP第三方集成接口”的结构化设计,所有应用系统基于该平台进行建设和扩展,并通过标准的第三方接口规范实现与相关系统的对接整合、数据共享等。
另招标方考虑实施服务器虚拟化平台、大数据统一存储,本次门禁一卡通系统也应在招标方服务器虚拟化平台上实施运营,投标方应提出门禁一卡通系统的技术需求及在服务器虚拟化平台上实施的技术方案。
