鄂式破碎机技术全参数

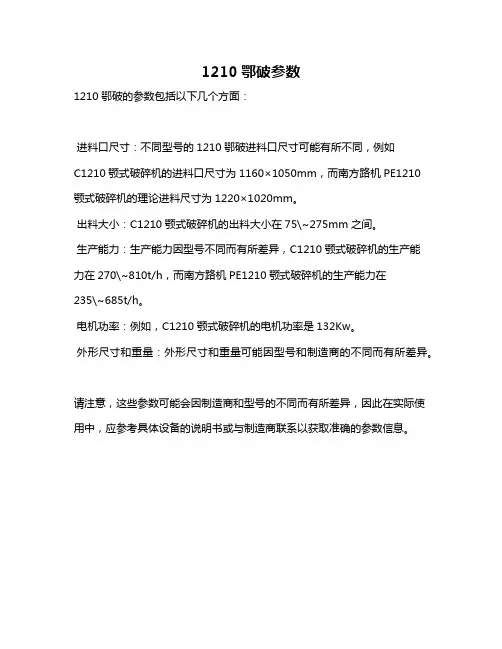

1210鄂破参数
1210鄂破的参数包括以下几个方面：
进料口尺寸：不同型号的1210鄂破进料口尺寸可能有所不同，例如
C1210颚式破碎机的进料口尺寸为1160×1050mm，而南方路机PE1210
颚式破碎机的理论进料尺寸为1220×1020mm。

出料大小：C1210颚式破碎机的出料大小在75\~275mm之间。

生产能力：生产能力因型号不同而有所差异，C1210颚式破碎机的生产能
力在270\~810t/h，而南方路机PE1210颚式破碎机的生产能力在
235\~685t/h。

电机功率：例如，C1210颚式破碎机的电机功率是132Kw。

外形尺寸和重量：外形尺寸和重量可能因型号和制造商的不同而有所差异。

请注意，这些参数可能会因制造商和型号的不同而有所差异，因此在实际使用中，应参考具体设备的说明书或与制造商联系以获取准确的参数信息。

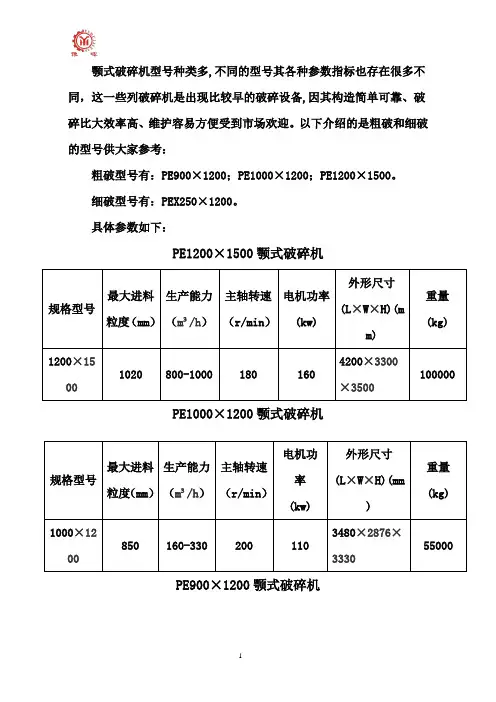

颚式破碎机型号种类多,不同的型号其各种参数指标也存在很多不同，这一些列破碎机是出现比较早的破碎设备,因其构造简单可靠、破碎比大效率高、维护容易方便受到市场欢迎。

以下介绍的是粗破和细破的型号供大家参考：粗破型号有：PE900×1200；PE1000×1200；PE1200×1500。

细破型号有：PEX250×1200。

具体参数如下：PE1200×1500颚式破碎机PE1000×1200颚式破碎机PE900×1200颚式破碎机规格型号最大进料粒度（mm ） 生产能力 （m³/h ） 主轴转速 （r/min ）电机功率(kw)外形尺寸(L ×W ×H)(mm) 重量(kg) 1200×15001020800-10001801604200×3300×3500100000规格型号最大进料粒度（mm ） 生产能力 （m³/h ） 主轴转速（r/min ）电机功率(kw)外形尺寸(L ×W ×H)(mm) 重量(kg)1000×1200850160-3302001103480×2876×333055000规格型号最大进料粒度（mm）生产能力（m³/h）主轴转速（r/min）电机功率(kw)外形尺寸(L×W×H)(mm)重量(kg)900×1500750 110-200 250 1105200×2900×350050000 PEX250×1200颚式破碎机规格型号最大进料粒度（mm）生产能力（m³/h）主轴转速（r/min）电机功率(kw)外形尺寸(L×W×H)(mm)重量(kg)250×1200210 20-50 300 371730×2192×13808700 公司及产品图片豫晖碎石机产品远销世界各地，其能为用户创造更多价值，使用户选择颚式碎石机的必备选择。

书山有路勤为径，学海无涯苦作舟颚式破碎机的主要参数无论是设计者还是使用者，为了正确地设计和使用并确保颚式破碎机运转的可靠性和经济性，都必须了解和掌握颚式破碎机的主要参数。

由于一些参数的理论计算误差较大，不实用，所以这里仅介绍比较实用的经验计算公式。

1.给料口的尺寸和排料口的宽度给料口的尺寸是选择颚式破碎机规格尺寸时非常重要的参数，也是操作人员应该了解的数据。

目前，在我国，给料口长度L为宽度B 的1.25－1.6 倍,即L=(1.25－1.6)B。

对于大型颚式破碎机，L=（1.25 －1.5）B；对于小型颚式破碎机，L=（1.5－1.6)B。

给料口宽度B 决定了破碎机的最大给料粒度Dmax 的大小。

一般取Dmax=（0.75－0.85）B。

在我国，简摆型通常取Dmax=0.75B；复摆型通常取Dmax＝0.85B。

排料口的宽度e 取决于最大排料粒度dmax 和动颚的摆动行程S。

也可参考给料口宽度B 来确定。

通常简摆型取e＝dmax－S=（1/5－1/7)B；复摆型取e=dmax－S=（1/7－1/10）B。

2.啮角颚式破碎机的啮角即为动颚和固定颚之间的夹角。

在破碎过程中，要求矿石与动颚工作面之间能产生足够的摩擦力，以阻止矿石向上滑动或跳出给料口。

颚式破碎机的啮角一般在17°－24°之间选取。

正确地选取啮角对提高破碎机的生产率和破碎效率具有很大意义。

增大啮角可增大破碎比，但同时生产率将减小。

减小啮角可使破碎机的生产率增加，但破碎比将减小，所以，设计者在选择啮角时应全面衡量考虑。

国外一般采用啮角深而小的曲线型破碎腔，以期获得较高的生产率，同时也保证破碎比不致减小。

目前，我国正朝这个方向努力。

3.偏心轴的转速目前，在实际生产中，常用下述经验公式来确定偏心轴的转速n，其计算结果和实际采用的转速比较接近。

当给料口宽度B 小于1200mm 时，n=310-145B（r/min）；当给料口宽度B≤1200mm时，n=160-42B（r/min）。

协议编号：鄂式破碎机技术要求及参数乌海能源有限责任公司骆驼山洗煤厂2018年09月30日鄂式破碎机技术要求及参数工作温度：-15～+40℃海拔高度： 800m-1400m湿度：不大于95%使用环境：煤尘大用途：破碎特大块原煤和矸石三、技术参数（1）设备名称：鄂式破碎机（2）设备型号：PE-600×900*（3）入料口尺寸：600×900mm*（4）最大进料粒度：500mm*（5）处理能力：≥160t/h*（6）出料口调整范围：65-160mm（7）偏心轴转速：250r/min（8）从动轮转速：250 r/min（9）外形尺寸：2190mm*2206mm*2300mm（10）重量：≥17t（11）电动机型号：YB3-280M-6（一台）（12）配套电机功率：55KW（13）额定电压：380/660V（14）额定频率：50HZ（15）额定电流：104A（16）额定效率：93.8%（17）功率因数： 0.86（18）相数：三相（19）堵转电流/额定电流： 7.2（20）堵转转矩/额定转矩：2.1（21）最大转矩/额定转矩： 2（22）电动机转速：990r/min(6级)*（23）电动机防护等级：IP55*（24）电动机绝缘等级：F*（25）冷却方式：IC411（全封闭，自带风扇冷却）*（26）安装方式：B3（27）旋转方向：顺时针（28）出线盒位置：面对电机轴伸端看，电机上方（29）工作制类型：S1（30）防爆标准：ExdI（31）噪音等级:＜80 dB（A）（32）使用寿命:10年四、技术要求及采用标准：（1）结构形式：高强度焊接机架（2）材质：宝钢Q235B（材料厚度50mm）（3）动静颚板材质：ZGMn13（材料厚度55mm）（4）破碎腔衬板材质：ZGMn13（材料厚度35mm）（5）衬板硬度：180-230（6）衬板表面形状：波浪形（7）轴承形式：双列调心滚子轴承（8）轴承数量：4盘（9）偏心轴材质：45（10）弹簧拉杆材质：35（11）肘板材质：HT（材料厚度60mm）（12）肘板数量：1块（13）保险装置描述：设备过载时肘板折断（14）排料口调整：垫板调节（15）电动机定子绕组、铁芯和转子要求：符合JB-T 10098-1999和GB755-87要求,转子铁芯材质为冷轧无取向硅钢，转子绕组为鼠笼式，材料为铸铜。

鄂式破碎机的技术规格及安装尺寸一、PJ型鄂式破碎机1.适用范围本系列产品适用于破碎抗压强度在147-245MPa 的各种矿石和岩石。

2. 技术性能及参数（见表2-1 ）表2-1 PJ型鄂式破碎机技术性能及参数不包括润滑装置的质量.二、JC56 鄂式破碎机1.技术性能及参数(见表2-2)表2-2 JC56 鄂式破碎机技术性能及参数2. 安装尺寸(见图2-1 、图2-2 )图2-1 JC56 鄂式破碎机外形及平面安装尺寸3. 机器基础平面尺寸（见图2-2 ）三、PEJ900 × 1200 简单摆动型鄂式破碎机1. 技术性能及参数(见表2-3 )表2-3 PEJ900 × 1200 简摆型鄂式破碎机技术性能及参数图2-2 JC56鄂式破碎机基础平面尺寸2.机器安装尺寸及基础平面(1)机器安装尺寸见图2-3(2)机器基础平面尺寸见图2-4 。

3.PEJ型简摆鄂式破碎机技术性能及参数(见表2-4) 表2-4 PEJ 型简摆式鄂式破碎机技术性能及参数图2-3 PEJ900 ×1200 简摆型鄂式破碎机图2-4 简摆型鄂式破碎机基础平面尺寸四、PEXZ-150×750 细碎鄂式破碎机1. 用途与特点PEXZ -150×750 细碎鄂式破碎机是一种新结构的鄂式破碎机，是对简摆型鄂式破碎机的改进型，采用有数个动鄂及数个偏心柱组成的偏心轴结构。

本机适用于中、小型矿山、建材、筑路、硅酸盐和化学工业等部门破碎物料。

破碎给料粒度不大于120mm，抗压强度不超过250MPa 的矿石和岩石。

2. 机器的主要技术参数PEXZ - 150 × 750 型细碎鄂式破碎机是实用新型简摆式鄂式破碎机，其主要技术性能及参数详见表2-5 。

表2-5 型鄂式破碎机主要技术性能及参数3. 工作原理和结构特征本机主要由机架、动鄂、偏心轴、定鄂板、衬板等零部件组成（见图2-5）。

电动机通过V 带驱动偏心轴转动，从而使动鄂按照已调整好的轨迹运动，使破碎机腔内物料破碎，经破碎后的物料借助物料的自重由排料口排出。

PE-250颚式破碎机说明书目录一、机器的用途二、技术规格及性能三、结构特征及工作原理四、机器的安装与调整五、机器的使用与试运转六、机器的润滑七、机器的维护八、机器可能产生的故障及其消除方法九、安全技术规程十、易损件明细表一、机器的用途本机适用于破碎块度不大于210mm，强度极限不超过250Mpa 的各种矿石。

二、技术规格及性能⒈进料口尺寸250×400mm⒉出料口调整范围20—80mm⒊最大装料尺寸210mm⒋偏心轴转速275r/min⒌轴偏心距12mm⒍生产能力（视出料口而定）出料口为20mm时4t/h为50mm时14t/h为20mm时20t/h⒎电动机型号Y200L1-6功率18.5kw转速970r/min⒏外型尺寸长2060宽1261高1413⒐机器重量（不包括电机）：2825kg注:破碎能力是指破碎极根强度为150～250Mpa的花岗岩，并不断的向破碎机内填装块度不超过210mm大小的不代细小石料的数据。

三、结构特征及工作原理本破碎机主要由机架、动颚、偏心轴、颚板、肘板等组成，电机通过三角带传动偏心轴使动颚按已调正好的轴迹进行运动，使其破碎腔内的物料得以破碎。

机架采用正体，铸钢件结构，上面装有本机器的工作机构，并在其左右侧壁上装有衬板，防止侧壁磨损。

偏心轴装在轴承内，固定机架上，轴的两端分别装有皮带轮和飞轮，两轮本身都带有配重，用于均衡机器旋转部分的惰性。

动颚为成型的铸钢件，正面装有活动颚板，借肘板支撑成倾斜位置，上部借助于偏心轴和轴承悬挂在机架中。

肘板衬为二个，肘板衬一个装在动颚的槽里，一个装在调正座的槽里。

肘板除对动颚有支撑作用外，在有不能轧碎的物体落入破碎机内时，起到保护破碎机主要零件不受损坏。

调正装置做为变更出料口宽之用。

锁紧装置使肘板保持在动颚和斜面支承之间，使之不致脱落。

动颚齿板和固定齿板采用高猛钢铸件两者可倒头使用。

侧护板除保护机架两侧免遭磨损外，还与压条结合做为固定颚板之用。

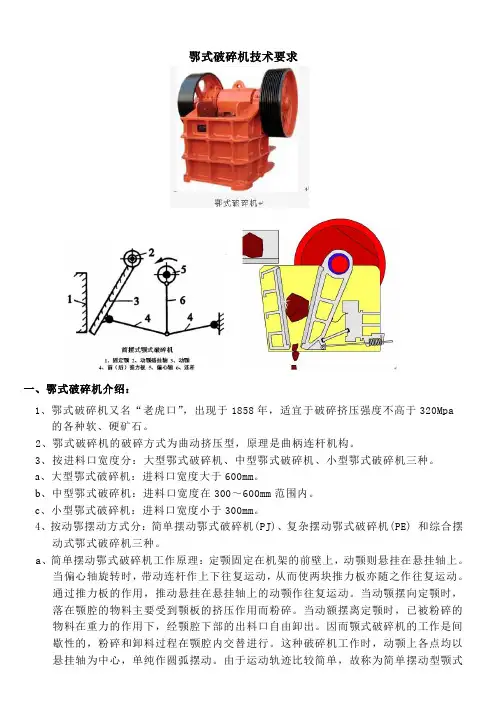

鄂式破碎机技术要求一、鄂式破碎机介绍：1、鄂式破碎机又名“老虎口”，出现于1858年，适宜于破碎挤压强度不高于320Mpa的各种软、硬矿石。

2、鄂式破碎机的破碎方式为曲动挤压型，原理是曲柄连杆机构。

3、按进料口宽度分：大型鄂式破碎机、中型鄂式破碎机、小型鄂式破碎机三种。

a、大型鄂式破碎机：进料口宽度大于600mm。

b、中型鄂式破碎机：进料口宽度在300～600mm范围内。

c、小型鄂式破碎机：进料口宽度小于300mm。

4、按动鄂摆动方式分：简单摆动鄂式破碎机(PJ)、复杂摆动鄂式破碎机(PE) 和综合摆动式鄂式破碎机三种。

a、简单摆动鄂式破碎机工作原理：定颚固定在机架的前壁上，动颚则悬挂在悬挂轴上。

当偏心轴旋转时，带动连杆作上下往复运动，从而使两块推力板亦随之作往复运动。

通过推力板的作用，推动悬挂在悬挂轴上的动颚作往复运动。

当动颚摆向定颚时，落在颚腔的物料主要受到颚板的挤压作用而粉碎。

当动额摆离定颚时，已被粉碎的物料在重力的作用下，经颚腔下部的出料口自由卸出。

因而颚式破碎机的工作是间歇性的，粉碎和卸料过程在颚腔内交替进行。

这种破碎机工作时，动颚上各点均以悬挂轴为中心，单纯作圆弧摆动。

由于运动轨迹比较简单，故称为简单摆动型颚式破碎机。

b、复杂摆动鄂式破碎机工作原理：由电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被挤压、搓、碾等多重破碎；当动颚下行时，肘板和动颚间夹角变小，动颚板在拉杆、拉杆弹簧的作用下离开定颚板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动颚作周期性的压碎和排料，实现批量生产，破碎效率较低，其破碎比一般为3-6。

5、鄂式破碎机每转一周，只有半个周期用于破碎，另半个周期用于排料。

6、鄂式破碎机的组成：机架、工作机构(鄂板、侧护板)、转动体(偏心轴、轴承、飞轮、带轮等)、保险装置(调整座、肘板、肘板垫)、调整装置(拉杆、拉杆弹簧)等组成。

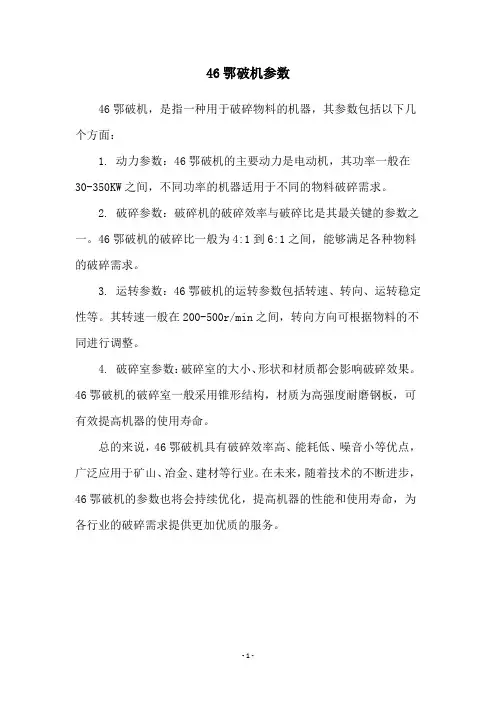

46鄂破机参数
46鄂破机，是指一种用于破碎物料的机器，其参数包括以下几个方面：
1. 动力参数：46鄂破机的主要动力是电动机，其功率一般在30-350KW之间，不同功率的机器适用于不同的物料破碎需求。

2. 破碎参数：破碎机的破碎效率与破碎比是其最关键的参数之一。

46鄂破机的破碎比一般为4:1到6:1之间，能够满足各种物料的破碎需求。

3. 运转参数：46鄂破机的运转参数包括转速、转向、运转稳定性等。

其转速一般在200-500r/min之间，转向方向可根据物料的不同进行调整。

4. 破碎室参数：破碎室的大小、形状和材质都会影响破碎效果。

46鄂破机的破碎室一般采用锥形结构，材质为高强度耐磨钢板，可有效提高机器的使用寿命。

总的来说，46鄂破机具有破碎效率高、能耗低、噪音小等优点，广泛应用于矿山、冶金、建材等行业。

在未来，随着技术的不断进步，46鄂破机的参数也将会持续优化，提高机器的性能和使用寿命，为各行业的破碎需求提供更加优质的服务。

- 1 -。

颚式破碎机选型具体参数颚式破碎机由于结构简单、价格低廉、操作简单、坚固耐用、维护容易等优点，早已成为我国生产最多、使用最广的破碎设备。

我国生产的简摆型颚式破碎机（一个系列，约5种规格）一般都是大中型设备，因而只有少数大厂才能制造，如沈阳重型冶矿机械制造公司（以下简称沈重，原沈阳重型机器厂）、中国第一重型机械集团公司（以下简称一重，原第一重型机器厂）、沈阳冶金机械有限公司（以下简称沈冶，原沈阳有色冶金机械总厂）、中信重型机械公司（以下简称中重，原洛阳矿山机器厂）、衡阳有色冶金机械总厂（以下简称衡冶）等。

这种破碎机可破碎各种硬度的矿石和岩石，主要用于大中型矿山的粗碎作业，很少用于建材、化工、水泥等其他工业部门，故应用不广泛，产量也较少。

我国生产的复摆型颚式破碎机（一个系列，已发展到约20多种规格）多为中小型设备，一般机械厂都能生产，可广泛用于冶金、矿山、建材、化工、筑路等行业的破碎作业。

这种破碎机适用于抗压强度为250MPa以下的各种矿石、岩石及其他物料的粗、中碎作业。

随着科学技术的发展，复摆型颚式破碎机也向大型化发展，例如一重已能生产PEF1200 ×1500和PEF1500×2100型颚式破碎机，且PEF600×900型以上的约10种大规格破碎机，可以破碎各种硬度的矿石和岩石，目前已有不少厂家能够制造。

1980年以来，为适应各行业对细碎作业的需要，我国又成功地研制并生产了复摆型细碎颚式破碎机，现已形成较完整的系列，并有不少生产厂家生产。

这种细碎设备主要用于抗压强度不超过250MPa的矿石和岩石的细碎作业。

河南省群英机械制造有限责任公司（以下简称群英，原河南省焦作群英机械厂）研制出了冲击型颚式破碎机，沈阳黄金学院研制出了双动颚破碎机，中南工业大学研制出了回转式破碎机。

北矿院近年则开发了PA低矮型耐磨外动颚和PD型大破碎比耐磨外动颚颚式破碎机等。

据统计，我国复摆型颚式破碎机产量最大的是PE250×400型（至1984年止共生产13000余台）；其次是PE400×600型、PE150×250型；产量则以上海建设路桥机械设备有限公司（以下简称上建，原上海建设机器厂）最多，至1984年已生产7544台。

破碎系统采购需求计划技术参数1.颚式破碎机工程名称阿根廷圣克鲁斯CC/LB水电站项目部（砂石加工系统） 工程所在位置阿根廷圣克鲁斯省海拔 60m—110m 极端温度 1月份平均气温为12.7℃，7月份平均气温为1.2℃，记录到的极值高温为30.7℃，极值低温为-13.7℃车间名称 破碎车间 设备名称 颚式破碎机岩石特性 玄武岩需求数量 1台工程所在位置阿根廷圣克鲁斯省技术参数项 目 规格及参数 备注用途 大坝坝后护坡块石加工配套棒条给料机喂料进料口尺寸 不小于1500mm×1800mm单机处理能力 处理能力800至1000t/h安装方式可根据生产厂家确定为无基础或地脚螺栓，但地脚螺栓安装剪切力不宜过大 请投标单位提供布置和安装图排料口220mm~350mm之间可调整（需要的成品料粒径为300mm-900mm的块石，坝后护坡料）出料粒径300mm-500mm机械要求 铸钢主体、抗磨钢内衬、固定式或移动式锰钢外壳、偏心轴是Cr-Mo钢轴承轴承应为SKF原装进口轴承或同级别国内外知名品牌润滑方式 轴承采用集中油泵润滑工况说明 露天使用，对原料石适应性强；满足重载启动。

配套 以设备生产厂家为准，但需配置专用工具启动方式 变频启动，随机配置无极变频器环保及节能 请体现是否带防尘罩、节能性外观处理对外观进行防腐处理，防腐能满足该工程使用服务6年要求；表面颜色随生产厂家出厂要求随机资料必须齐全，包括设备名牌、使用说明书、保养维护手册、出厂合格证等不限于上述要求；厂家服务1、合同签订后提供设备基础安装尺寸图纸及基础施工要求；且所提供图纸必须与进场设备一致，如进场设备尺寸发生变化引起的返工等由厂家承担责任；2、设备厂家技术人员进工地指导安装、调试，以及对现场从业人员进行技术、保养、使用、维修、易损件更换等培训。

重量 整机重量最大单件重量（运行期维护）电气部分电机型号设备配套,优先选择皖南电机或国满足该区域高温、低温际、国内资名品牌天气正常运行需要； 主要电气元件为国内外知名产品。
