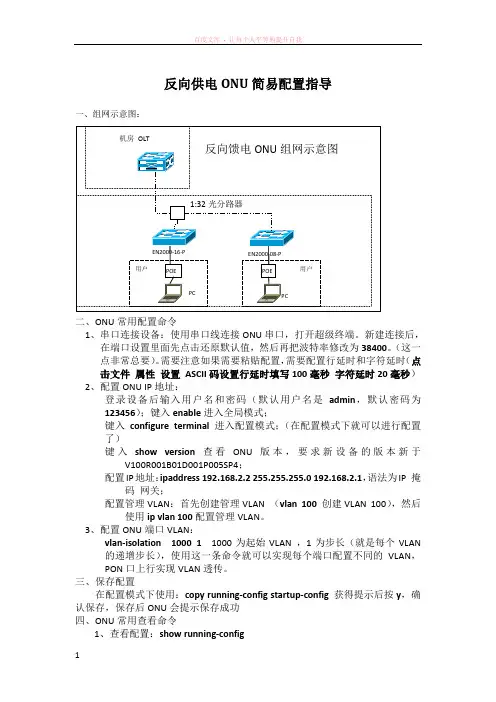

反向供电ONU 简易配置指导一、组网示意图: 二、ONU 常用配置命令1、串口连接设备:使用串口线连接ONU 串口,打开超级终端。
新建连接后,在端口设置里面先点击还原默认值,然后再把波特率修改为38400。
(这一点非常总要)。
需要注意如果需要粘贴配置,需要配置行延时和字符延时(点击文件 属性 设置 ASCII 码设置行延时填写100毫秒 字符延时20毫秒)2、配置ONU IP 地址:登录设备后输入用户名和密码(默认用户名是admin ,默认密码为123456);键入enable 进入全局模式;键入configure terminal 进入配置模式;(在配置模式下就可以进行配置了)键入show version 查看ONU 版本,要求新设备的版本新于V100R001B01D001P005SP4;配置IP 地址:ipaddress 192.168.2.2 255.255.255.0 192.168.2.1,语法为IP 掩码 网关;配置管理VLAN :首先创建管理VLAN (vlan 100 创建VLAN 100),然后使用ip vlan 100配置管理VLAN 。
3、配置ONU 端口VLAN :vlan-isolation 1000 1 1000为起始VLAN ,1为步长(就是每个VLAN的递增步长),使用这一条命令就可以实现每个端口配置不同的VLAN ,PON 口上行实现VLAN 透传。
三、保存配置在配置模式下使用:copy running-config startup-config 获得提示后按y ,确认保存,保存后ONU 会提示保存成功四、ONU 常用查看命令1、查看配置:show running-config反向馈电ONU 组网示意图机房 OLT1:32光分路器EN2000-16-PPCPOEEN2000-08-P POE PC 用户 用户2、查看端口:show interface ethernet 0/23、查看VLAN:show vlan 1004、查看端口POE属性:show poe mode interface 如果端口POE属性为enable,则在次端口必须接上供电器,用户才能够上网五、其它常用配置命令VLAN中添加端口:switchport ethernet 0/1;删除VLAN:no vlan 100(VLAN号或者all删除所有VLAN);恢复默认值:clear startup-config(在全局模式下执行,重启后恢复默认值,需要注意IP地址只能修改而不能够回复到默认值);改变端口的PVID:首先进入到第四端口switchport ethernet 0/4,改变第四端口的PVID为1003 switchport access vlan 1003需要注意1003 VLAN必须首先建立;返回上一级:exit;改变端口的POE属性:在端口模式下poe mode disable(关闭端口的POE认证属性,用户可以不供电直接接上端口使用,打开为poe mode enable);改变端口为TAG属性:在端口模式下tag_mode tag(或者untag);升级ONU:load application tftp 192.168.2.200 XXX.zblob 需要打开TFTP服务器,IP地址为TFTP服务器IP地址,文件名需要包括扩展名。

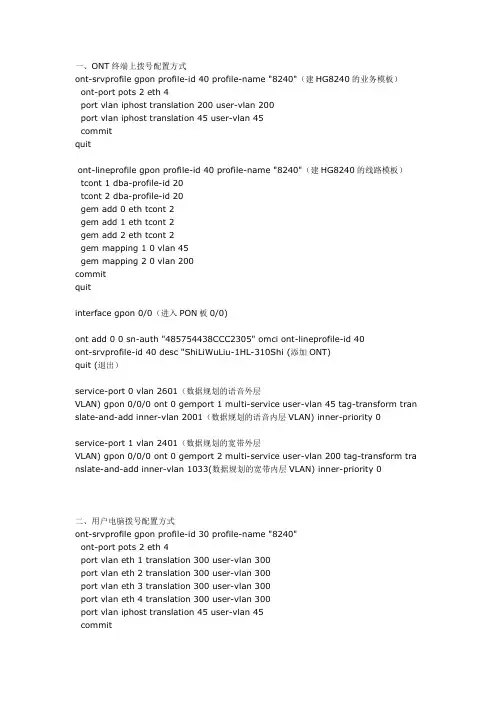

一、ONT终端上拨号配置方式ont-srvprofile gpon profile-id 40 profile-name "8240"(建HG8240的业务模板)ont-port pots 2 eth 4port vlan iphost translation 200 user-vlan 200port vlan iphost translation 45 user-vlan 45commitquitont-lineprofile gpon profile-id 40 profile-name "8240"(建HG8240的线路模板) tcont 1 dba-profile-id 20tcont 2 dba-profile-id 20gem add 0 eth tcont 2gem add 1 eth tcont 2gem add 2 eth tcont 2gem mapping 1 0 vlan 45gem mapping 2 0 vlan 200commitquitinterface gpon 0/0(进入PON板0/0)ont add 0 0 sn-auth "485754438CCC2305" omci ont-lineprofile-id 40ont-srvprofile-id 40 desc "ShiLiWuLiu-1HL-310Shi (添加ONT)quit (退出)service-port 0 vlan 2601(数据规划的语音外层VLAN) gpon 0/0/0 ont 0 gemport 1 multi-service user-vlan 45 tag-transform tran slate-and-add inner-vlan 2001(数据规划的语音内层VLAN) inner-priority 0service-port 1 vlan 2401(数据规划的宽带外层VLAN) gpon 0/0/0 ont 0 gemport 2 multi-service user-vlan 200 tag-transform tra nslate-and-add inner-vlan 1033(数据规划的宽带内层VLAN) inner-priority 0二、用户电脑拨号配置方式ont-srvprofile gpon profile-id 30 profile-name "8240"ont-port pots 2 eth 4port vlan eth 1 translation 300 user-vlan 300port vlan eth 2 translation 300 user-vlan 300port vlan eth 3 translation 300 user-vlan 300port vlan eth 4 translation 300 user-vlan 300port vlan iphost translation 45 user-vlan 45commitquitont-lineprofile gpon profile-id 30 profile-name "8240"tcont 1 dba-profile-id 20tcont 2 dba-profile-id 20gem add 0 eth tcont 2gem add 1 eth tcont 2gem add 2 eth tcont 2gem mapping 1 0 vlan 45gem mapping 2 0 vlan 300commitquitinterface gpon 0/0ont add 0 0 sn-auth "485754438CCC2305" omci ont-lineprofile-id 40ont-srvprofile-id 40 desc "ShiLiWuLiu-1HL-310Shiquitservice-port 0 vlan 2601(数据规划的语音外层VLAN) gpon 0/0/0 ont 0 gemport 1 multi-service user-vlan 45 tag-transform tran slate-and-add inner-vlan 2001(数据规划的语音内层VLAN) inner-priority 0service-port 1 vlan 2401(数据规划的宽带外层VLAN) gpon 0/0/0 ont 0 gemport 2 multi-service user-vlan 300 tag-transform tra nslate-and-add inner-vlan 1033(数据规划的宽带内层VLAN) inner-priority 0。
1、1、sysname DQL-OLT //改名2、board add 0/0 H802GPDB //确认单板3、vlan 1137 smart //增加管理vlan4、Vlan 1130 smart //增加语音业务vlan5、Vlan 1008 smart //宽带Vlan6、Vlan attrib 1008 q-in-q //Vlan1008属性7、port vlan 1008 0/7 0 //将vlan加到上行口,透传8、port vlan 1030 0/7 0 //将vlan加到上行口,透传9、port vlan 1037 0/7 0 //将vlan加到上行口,透传10、interface vlanif 1130 //进入11、ip address 10.200.130.2 255.255.255.0 //增加语音vlan地址12、同上增加vlan 1137管理地址13、ip route-static 0.0.0.0 0.0.0.0 10.200.137.1 //增加出口路由地址14、配置网管15、interface gpon 0/0 //进入gpon 0/0接口16、port 0 ont-auto-find enable //设置0号pon号为自动发现模式17、GPON单板8个接口都设为自动发现模式18、dba-profile add profile-id 10 profile-name DBA_10M type3 assure 10240 max 102400//增加dba模版10号保证带宽10M最大带宽100M。
//此配置为一台ONU的总上行带宽。
19、ont-lineprofile gpon profile-id 1 profile-name DQL-001 //增加线路模版20、tcont 1 dba-profile-id 10 //绑定tcont至dba模版config-gpon-lineprofile-121、commit //提交22、gem add 0 eth tcont 1 //gem加入到tcont 1里面23、gem add 1 eth tcont 124、gem add 2 eth tcont 125、gem add 3 eth tcont 126、gem add 4 eth tcont 127、gem add 5 eth tcont 128、gem add 6 eth tcont 129、gem add 7 eth tcont 130、gem mapping 0 0 vlan 1008 // 在31、interface gpon 0/032、ont add 0 0 sn-auth “ “ snmp ont-lineprofile-id 1 desc “ONT_NO-DESERIPTION”//增加ONU33、ont ipconfig 0 0 static 10.200.137.3 mask 255.255.255.0 vlan 1137 priority 0 gateway10.200.137.1 //增加ONU地址34、gem add 1023 eth tcont 1 //增加管理与业务GEM35、gem mapping 1023 0 vlan 113736、gem mapping 1023 0 vlan 113037、interface gpon 0/038、ont activate //激活ONU39、ont ipconfig 0 0 static ip-address 10.200.137.3 mask 255.255.255.0 vlan 1137 priority 0gateway 10.200.137.1 //配置ONU的地址telnetONU40、board confirm 0/341、board confirm 0/142、vlan 2000 to 2031 mux43、service-port ?from-vlan 2000 board 3 vpi 0 vci 35 single-service rx-cttr 6 tx-crrt 644、复位H248协议reset coldstart例如:配置指挥部ONU1、先进行OLT配置(空行等于回车)dba-profile add profile-id 11 profile-name "DBA_10M" type3assure 10240 max 102400 此命令用于增加DBA模板(10M-100M)ont-lineprofile gpon profile-id 3 profile-name "DQL-003"tcont 1 dba-profile-id 11 创建并进入ONT线路模板模式gem add 0 eth tcont 1 在建立业务虚端口之前,必须使用此命令建立GEM (tcont可以设置1-1024,每个tcont可以分为0-7)gem add 1 eth tcont 1gem add 2 eth tcont 1gem add 3 eth tcont 1gem add 4 eth tcont 1gem add 5 eth tcont 1gem add 6 eth tcont 1gem add 7 eth tcont 1gem add 1022 eth tcont 1 管理业务通道gem add 1023 eth tcont 1gem mapping 0 0 vlan 2128 建立GEM Port与ONT侧业务的映射VLAN(ADSL)gem mapping 0 1 vlan 2129gem mapping 0 2 vlan 2130gem mapping 0 3 vlan 2131gem mapping 0 4 vlan 2132gem mapping 0 5 vlan 2133gem mapping 0 6 vlan 2134gem mapping 0 7 vlan 2135gem mapping 1 0 vlan 2136gem mapping 1 1 vlan 2137gem mapping 1 2 vlan 2138gem mapping 1 3 vlan 2139gem mapping 1 4 vlan 2140gem mapping 1 5 vlan 2141gem mapping 1 6 vlan 2142gem mapping 1 7 vlan 2143gem mapping 2 0 vlan 2144gem mapping 2 1 vlan 2145gem mapping 2 2 vlan 2146gem mapping 2 4 vlan 2148 gem mapping 2 5 vlan 2149 gem mapping 2 6 vlan 2150 gem mapping 2 7 vlan 2151 gem mapping 3 0 vlan 2152 gem mapping 3 1 vlan 2153 gem mapping 3 2 vlan 2154 gem mapping 3 3 vlan 2155 gem mapping 3 4 vlan 2156 gem mapping 3 5 vlan 2157 gem mapping 3 6 vlan 2158 gem mapping 3 7 vlan 2159 gem mapping 4 0 vlan 2160 gem mapping 4 1 vlan 2161 gem mapping 4 2 vlan 2162 gem mapping 4 3 vlan 2163 gem mapping 4 4 vlan 2164 gem mapping 4 5 vlan 2165 gem mapping 4 6 vlan 2166 gem mapping 4 7 vlan 2167 gem mapping 5 0 vlan 2168 gem mapping 5 1 vlan 2169 gem mapping 5 2 vlan 2170 gem mapping 5 3 vlan 2171 gem mapping 5 4 vlan 2172 gem mapping 5 5 vlan 2173 gem mapping 5 6 vlan 2174 gem mapping 5 7 vlan 2175 gem mapping 6 0 vlan 2176 gem mapping 6 1 vlan 2177 gem mapping 6 2 vlan 2178 gem mapping 6 3 vlan 2179 gem mapping 6 4 vlan 2180 gem mapping 6 5 vlan 2181 gem mapping 6 6 vlan 2182 gem mapping 6 7 vlan 2183 gem mapping 7 0 vlan 2184 gem mapping 7 1 vlan 2185 gem mapping 7 2 vlan 2186 gem mapping 7 3 vlan 2187 gem mapping 7 4 vlan 2188 gem mapping 7 5 vlan 2189 gem mapping 7 6 vlan 2190gem mapping 1022 0 vlan 1137 管理VLANgem mapping 1023 0 vlan 1130 语音VLANcommit 提交vlan 2128 to 2191 smart 先添加VLANvlan attrib 2128 to 2191 q-in-q 透传VLANport vlan 2128 to 2191 0/7 0 添加VLAN在PON口ont add 0 2 sn-auth "48575443B0134705" snmp ont-lineprofile-id 3desc "ONT_NO_DESCRIPTION" (添加ONU设备0 为PON的端口号0-7,2指定ONT编号0-127,48575443B0134705为设备条码)ont ipconfig 0 2 static ip-address 10.200.137.5 mask255.255.255.0 vlan 1137 priority 0 gateway 10.200.137.1配置ONT的管理IP地址。
GPON ONU16160E数据配置一、首先登陆到ONU上(1)将电脑IP地址设为192.168.1.*(*为随便一个数字,只要保证和192.168.1.1在同一个网段就好)(2)将网线连接到ONU上的一个网口(16个FE口,选其中一个就好)(3)打开网页,输入地址192.168.1.1,登陆ONU,用户名:admin,密码:123456二、配置ONU管理VLAN及IP地址(也就是将192.168.1.1地址更改为局方规划的管理地址)(1)进入ONU界面后(2)设置管理VLAN 设置路径为:数据业务——>业务VLAN——>(在该界面下共享模式(选择独立模式)——>新增——>VLAN ID(该vlan id为局方提供的管理vlan)——>应用(3)再次回到主界面选择——>系统管理——>配置保存与恢复——>应用该步骤一定要做,否则管理VLAN将添加不上(4)重启ONU三、配置管理IP(阜阳现场提供的IP为10.151.50.1,掩码为255.255.255.0)重新启动后,在下面的界面上将局方提供的IP地址和掩码配上,网关不用设置,默认就好,最后点击应用就OK了。
配置到该步后,界面会提示正在加载,此时我们登录到ONU的地址已经更改为我们刚设置的管理IP(也就是从原来的192.168.1.1更改为10.151.50.1),我们此时要重新将电脑IP设为与10.151.50.1在同一网段,然后打开网页输入10.151.50.1即可登陆ONU四、配置16个FE端口(宽带业务)(1)在该界面下,添加端口VLAN(假定我们要配置端口1,局方提供端口vlan为1601,此时我们不能将与电脑相连的端口连在1口上,否则在更改1口vlan后,将无法通过1口连接ONU)首先在添加vlan框中输入1601,在端口1上勾选Untagged,在选择上联口(根据现场配置,阜阳现场选择的上联口为G0),在G0口下勾选Tagged(2)端口配置,在该界面下选择端口1,PVID设为1601(与我们上步设置的vlan一样),端口速率设为10000kb(根据局方要求设置),点击应用。

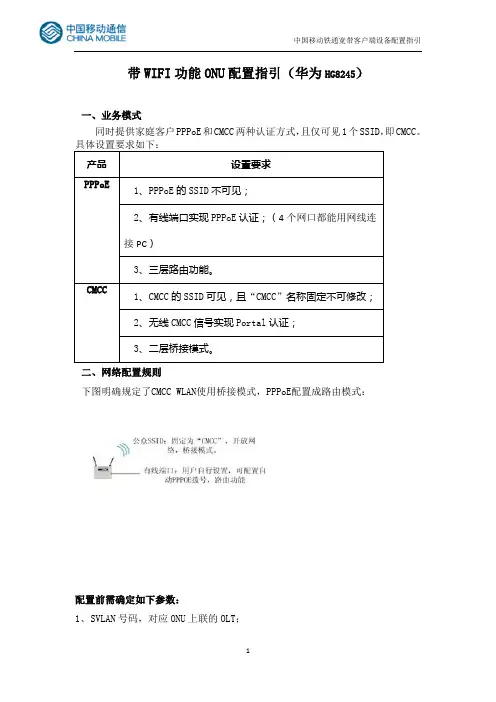

带WIFI功能ONU配置指引(华为HG8245)一、业务模式二、网络配置规则下图明确规定了CMCC WLAN使用桥接模式,PPPoE配置成路由模式:配置前需确定如下参数:1、S VLAN号码,对应ONU上联的OLT;2、C VLAN号码,对应PPPOE和CMCC两个业务VLAN;3、入户ONU的认证密码,用于ONU入网密码认证;4、已预设好的两条GPON电路。
对于PPPoE、Portal两种不同的上网认证方式,由于在OLT上配置了两条不同的业务通道模式,故分配了两种业务模式下对应的CVlan,下面举例讲解的PPPoE对应的CVlan是41,Portal对应的CVlan是42,两种CVlan切不可混用。
访问ONU WEB页面的超级账户是:用户名:telecomadmin,密码:admintelecom;普通账户是:用户名:root,密码:admin,对于不同的账户,则有不同的修改应用权限。
一、进入ONU管理界面1、进入ONT终端本地WEB页面方式:将PC连接到ONT的LAN1口,并将PC网卡本地连接的IP地址配置为与ONT 同一网段,默认ONT的地址为192.168.100.1/24,则在PC机上可配置IP:192.168.100.xxx(xxx代表2~254)/255.255.255.0(掩码),DNS无需配置。
然后打开IE浏览器,输入 HTTP://192.168.100.1,用户名:telecomadmin,密码:admintelecom后即可访问ONT WEB页面。
注意:若将PC的网线从一个ONT LAN口拔插到另一个ONT 的LAN口时,需要将PC的ARP表项清空(开始->运行->cmd->arp -d),否则会等到PC的ARP表项老化后,PC才能连通192.168.100.1进入WEB页面。
二、CMCC Portal认证配置第一步:WIFI配置:如图1:点击“无线网络”菜单进入“无线网络参数配置”,显示出了一个系统出厂默认的配置信息,SSID为:WirelessNet。

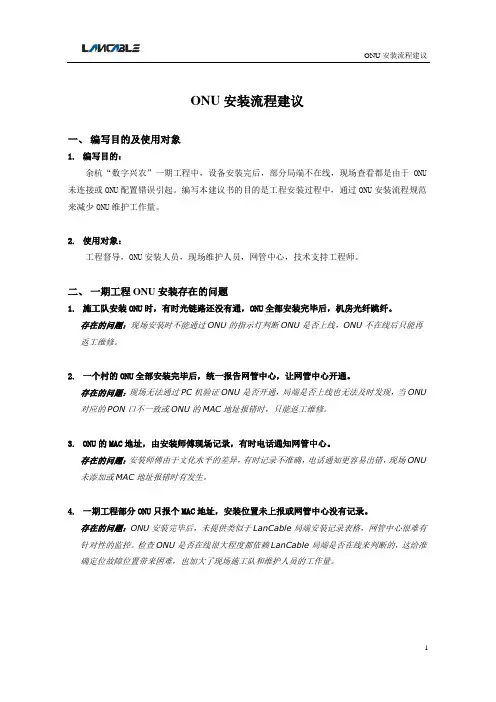

ONU安装流程建议一、编写目的及使用对象1.编写目的:余杭“数字兴农”一期工程中,设备安装完后,部分局端不在线,现场查看都是由于ONU 未连接或ONU配置错误引起。
编写本建议书的目的是工程安装过程中,通过ONU安装流程规范来减少ONU维护工作量。
2.使用对象:工程督导,ONU安装人员,现场维护人员,网管中心,技术支持工程师。
二、一期工程ONU安装存在的问题1.施工队安装ONU时,有时光链路还没有通,ONU全部安装完毕后,机房光纤跳纤。
存在的问题:现场安装时不能通过ONU的指示灯判断ONU是否上线,ONU不在线后只能再返工维修。
2.一个村的ONU全部安装完毕后,统一报告网管中心,让网管中心开通。
存在的问题:现场无法通过PC机验证ONU是否开通,局端是否上线也无法及时发现,当ONU 对应的PON口不一致或ONU的MAC地址报错时,只能返工维修。
3.ONU的MAC地址,由安装师傅现场记录,有时电话通知网管中心。
存在的问题:安装师傅由于文化水平的差异,有时记录不准确,电话通知更容易出错,现场ONU 未添加或MAC地址报错时有发生。
4.一期工程部分ONU只报个MAC地址,安装位置未上报或网管中心没有记录。
存在的问题:ONU安装完毕后,未提供类似于LanCable局端安装记录表格,网管中心很难有针对性的监控。
检查ONU是否在线很大程度都依赖LanCable局端是否在线来判断的,这给准确定位故障位置带来困难,也加大了现场施工队和维护人员的工作量。
1三、ONU与LanCable局端安装流程建议1.施工队领好一批ONU设备与LanCable局端后,统一登记MAC地址,为了避免出错,建议MAC地址登记使用扫描枪扫描。
2.ONU设备与LanCable局端按照物理安装位置标识,整理记录表格一次性提交给网管,注意1个PON口只能带32个ONU,规划好ONU与PON口的对应关系。
3.网管中心全部配置好ONU,并在网管上标识物理位置,以供查询。
ONU管理配置目录第1章ONU的本地管理配置 (1)1.1 ONU的本地管理配置任务简介 (1)1.2 ONU的注册和认证 (1)1.3 配置MPCP延迟时间 (2)1.4 给ONU增加描述字符串 (3)1.5 取消ONU注册 (3)1.6 手动清除ONU动态绑定信息 (4)1.7 配置自动清除ONU动态绑定信息 (4)1.8 配置自动清除ONU动态绑定信息的超时时间 (4)1.9 配置等待ONU的CTC OAM发现成功的结果超时让ONU注销的使能和关闭 (5)1.10 配置等待ONU的CTC OAM发现成功的结果的超时时间 (5)1.11 配置ACE ONU的首次注册恢复配置后重启OAM发送的等待时间和发送次数 (6)1.12 配置ONU掉电告警日志打印的使能和关闭 (6)1.13 配置用于OLT网管的IP地址 (7)1.14 配置用于ONU串口通信的前置机IP地址索引 (7)第2章ONU的全局远程管理配置 (8)2.1 ONU的全局远程管理配置任务简介 (8)2.2 重启ONU (9)2.3 更新ONU的软件版本 (9)2.4 更新ONU EEPROM配置文件 (10)2.5 恢复ACE ONU默认配置 (10)2.6 双PON口ONU的切换 (11)2.7 配置ONU的加密功能 (11)2.8 配置ONU静态MAC地址 (12)2.9 清除ONU动态MAC地址 (12)2.10 配置ONU MAC地址学习模式 (13)2.11 配置ONU MAC地址老化时间 (14)2.12 配置ONU CoS优先级队列调度策略 (14)2.13 配置ONU的PON口的CoS优先级队列调度策略 (15)2.14 配置ONU CoS优先级队列带宽 (15)2.15 配置ONU的PON口的CoS优先级队列带宽 (16)2.16 配置ONU CoS优先级队列 (16)2.17 配置ONU的PON口的CoS优先级队列 (17)2.18 配置ONU端口隔离 (17)2.19 配置ONU IP地址 (18)2.20 配置ONU镜像 (18)2.21 配置ONU防攻击功能 (19)2.22 配置ONU串口模式 (20)2.23 配置ONU串口前置机IP地址 (20)2.24 配置在ONU上创建VLAN (21)2.25 显示ONU的基本信息 (21)2.26 显示CTC定义的ONU的基本信息 (21)2.27 显示ONU MAC地址表 (22)第3章ONU的UNI远程管理配置 (23)3.1 ONU的UNI远程管理配置任务简介 (23)3.2 配置ONU端口VLAN模式 (24)3.3 配置ONU端口VLAN翻译条目 (27)3.4 配置ONU端口VLAN聚合条目 (28)3.5 配置ONU端口流量控制 (28)3.6 配置ONU端口最大MAC地址数限制 (29)3.7 配置ONU端口风暴控制 (29)3.8 配置ONU端口速率限制 (30)3.9 配置ONU端口环路检测 (30)3.10 配置ONU端口双工模式 (31)3.11 配置ONU端口速率 (31)3.12 配置ONU端口自协商 (32)3.13 配置ONU端口帧过滤功能 (32)3.14 配置ONU端口默认CoS值 (33)3.15 关闭和启用ONU UNI接口 (33)3.16 在ONU端口上应用CTC标准QoS策略 (33)3.17 在ONU端口上应用QoS策略 (34)3.18 在ONU端口上应用MAC访问列表 (34)3.19 在ONU端口上应用IP访问列表 (35)3.20 配置ONU串口属性 (35)3.21 配置ONU串口缓存 (36)3.22 配置ONU串口Keepalive (37)3.23 配置ONU串口环路检测 (37)3.24 配置ONU端口mac地址绑定 (38)3.25 显示ONU端口报文统计 (38)3.26 显示ONU端口状态 (38)3.27 显示ONU端口VLAN信息 (39)第4章EPON基本组网示例 (40)4.1 组网要求描述: (40)4.2 组网示意图: (40)4.3 命令配置步骤: (40)第1章 ONU的本地管理配置1.1 ONU的本地管理配置任务简介ONU的本地管理配置有:●ONU的注册和认证●配置MPCP延迟时间●给ONU增加描述字符串●取消ONU注册●手动清除ONU动态绑定信息●配置自动清除ONU动态绑定信息●配置自动清除ONU动态绑定信息的超时时间●配置等待ONU的CTC OAM发现成功的结果超时让ONU注销的使能和关闭●配置等待ONU的CTC OAM发现成功的结果的超时时间●配置ACE ONU的首次注册恢复配置后重启OAM发送的等待时间和发送次数●配置ONU掉电告警日志打印的使能和关闭●配置用于OLT网管的IP地址●配置用于ONU串口通信的前置机IP地址索引1.2 ONU的注册和认证OLT上可以通过epon onu-registration-method mac来打开MPCP注册时对ONUMAC地址的检查机制。
带WIFI功能ONU配置指引(阿朗I-240W-Q)一、业务模式二、网络配置规则下图明确规定了CMCC WLAN使用桥接模式,PPPoE配置成路由模式:配置前需确定如下参数:1、S VLAN号码,对应ONU上联的OLT;2、C VLAN号码,对应PPPOE和CMCC两个业务VLAN;3、入户ONU的认证密码,用于ONU入网密码认证;4、已预设好的两条GPON电路。
(一般来说,终端的数据都已经按照要求预配置进去了,现在只需要配置下面的红色字体就可以了,其他的作为参考)对于PPPoE、Portal两种不同的上网认证方式,由于在OLT上配置了两条不同的业务通道模式,故分配了两种业务模式下对应的CVlan,下面举例讲解的PPPoE对应的CVlan是41,Portal对应的CVlan是43,两种CVlan切不可混用。
访问ONU WEB页面的超级账户是:用户名:admin,密码:CMCC2012;普通账户是:用户名:user,密码:印制在终端背面标签,对于不同的账户,则有不同的修改应用权限。
一、进入ONU管理界面1、进入ONT终端本地WEB页面方式:将PC连接到ONT的LAN1口,并将PC网卡本地连接设置成自动获取ip地址或将IP地址配置为与ONT同一网段,默认ONT的地址为192.168.1.1/24,则在PC机上可配置IP:192.168.1.xxx(xxx代表2~254)/255.255.255.0(掩码),DNS无需配置。
然后打开IE浏览器,输入 HTTP://192.168.1.1,用户名:admin,密码:CMCC2012后即可访问ONT WEB页面。
注意:若将PC的网线从一个ONT LAN口拔插到另一个ONT 的LAN口时,需要将PC的ARP表项清空(开始->运行->cmd->arp -d),否则会等到PC的ARP表项老化后,PC才能连通192.168.1.1进入WEB页面。

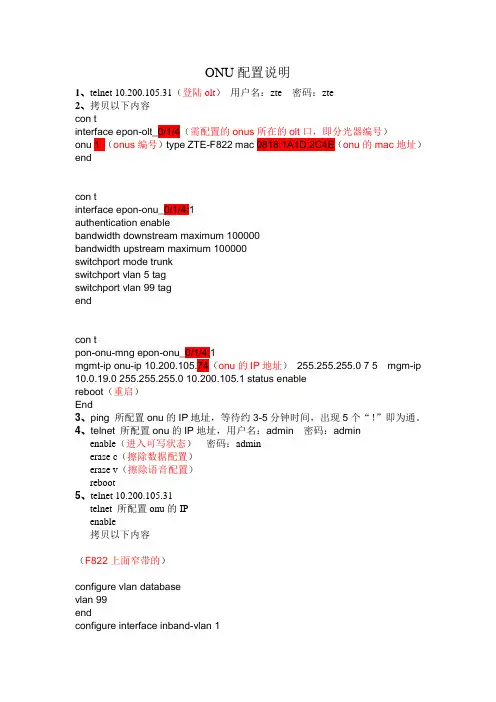

ONU配置说明1、telnet 10.200.105.31(登陆olt)用户名:zte 密码:zte2、拷贝以下内容con tinterface epon-olt_0/1/4(需配置的onus所在的olt口,即分光器编号)onu 1 (onus编号)type ZTE-F822 mac0818.1A1D.2C4E(onu的mac地址)endcon tinterface epon-onu_0/1/4:1authentication enablebandwidth downstream maximum 100000bandwidth upstream maximum 100000switchport mode trunkswitchport vlan 5 tagswitchport vlan 99 tagendcon tpon-onu-mng epon-onu_0/1/4:1mgmt-ip onu-ip 10.200.105.74(onu的IP地址)255.255.255.0 7 5 mgm-ip 10.0.19.0 255.255.255.0 10.200.105.1 status enablereboot(重启)End3、ping 所配置onu的IP地址,等待约3-5分钟时间,出现5个“!”即为通。
4、telnet 所配置onu的IP地址,用户名:admin 密码:adminenable(进入可写状态)密码:adminerase c(擦除数据配置)erase v(擦除语音配置)reboot5、telnet 10.200.105.31telnet 所配置onu的IPenable拷贝以下内容(F822上面窄带的)configure vlan databasevlan 99endconfigure interface inband-vlan 1no ip address voipexitconfigure interface inband-vlan 99ip address 10.201.105.74 255.255.255.0 voipexitconip route 0.0.0.0 0.0.0.0 10.201.105.1 name "ZTEROUTE"endconfigure interface gei_0/3/1switchport vlan 99 tagend(下面的要配置,要不注册不到SS上)agmod-mgbaseattr domname 08181A1D2C4Emod-mgbaseattr mginfo 1mod-mgc mgcid 1 mgcip 10.200.200.58 mgcinfo 1mod-mgc mgcid 1 mgctype 1mod-mgc mgcid 1 domname 08181A1D2C4E-SBCendagdel-slctermid beginslot 1 num 24add-slctermid beginslot 1 num 24 tmidfix AG589 type 3 digitlen 2 mgid 1 endwrite(宽带的)configure vlan databasevlan 195,1208-1231(所配置onu每个端口的vlan)configurehostname jifang(所配置onu的名称)endconinterface fei_0/2/1switchport vlan 1208 untagswitchport default vlan1208endconinterface fei_0/2/2switchport vlan 1209 untagswitchport default vlan 1209endconinterface fei_0/2/3switchport vlan 1210 untagswitchport default vlan 1210endconinterface fei_0/2/4switchport vlan 1211 untagswitchport default vlan 1211endconinterface fei_0/2/5switchport vlan 1212 untagswitchport default vlan 1212endconinterface fei_0/2/6switchport vlan 1213 untagswitchport default vlan 1213endconinterface fei_0/2/7switchport vlan 1214 untagswitchport default vlan 1214endconinterface fei_0/2/8switchport vlan 1215 untagswitchport default vlan 1215endinterface fei_0/2/9 switchport vlan 1216 untag switchport default vlan 1216 endconinterface fei_0/2/10 switchport vlan 1217 untag switchport default vlan 1217 endconinterface fei_0/2/11 switchport vlan 1218 untag switchport default vlan 1218 endconinterface fei_0/2/12 switchport vlan 1219 untag switchport default vlan 1219 endconinterface fei_0/2/13 switchport vlan 1220 untag switchport default vlan 1220 endconinterface fei_0/2/14 switchport vlan 1221 untag switchport default vlan 1221 endconinterface fei_0/2/15 switchport vlan 1222 untag switchport default vlan 1222 endconinterface fei_0/2/16 switchport vlan 1223 untag switchport default vlan 1223 endconinterface fei_0/2/17 switchport vlan 1224 untag switchport default vlan 1224coninterface fei_0/2/18switchport vlan 1225 untagswitchport default vlan 1225endconinterface fei_0/2/19switchport vlan 1226 untagswitchport default vlan 1226endconinterface fei_0/2/20switchport vlan 1227 untagswitchport default vlan 1227endconinterface fei_0/2/21switchport vlan 1228 untagswitchport default vlan 1228endconinterface fei_0/2/22switchport vlan 1229 untagswitchport default vlan 1229endconinterface fei_0/2/23switchport vlan 1230 untagswitchport default vlan 1230endconinterface fei_0/2/24switchport vlan 1231 untagswitchport default vlan 1231endconfigure interface gei_0/3/1switchport vlan 1208-1231 tagendwrite6、输入ag,显示出“onu名称<ag>#”(如:jifang<ag>#),再输入h248state,回车,显示ok,即为通。

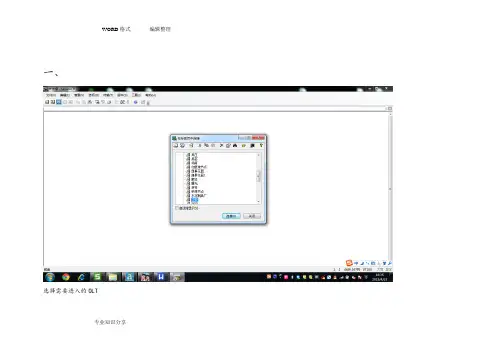

专业知识分享一、选择需要进入的OLTrugaoydrgyd@123enaconswi landisp ont autofind all(自动发现已经上线设备)专业知识分享专业知识分享专业知识分享记录好MAC 地址、OLT 、PON 口、ONT 、VLAN (外层和内层)、配置在ONU 的第几口根据现场人员提示是配什么设备的数据或看已上线设备信息确定设备型号二、VLAN确认OLT下有没有添加VLAN信息如果提示为VLAN不存在,需添加添加外层VLAN脚本(需注意语言和互联网VLAN有区别)VLAN 2554 SMart专业知识分享VLAN ATTrib 2554 Q-in-qPORT VLan 2554 0/17 0PORT VLan 2554 0/17 1display vlan 2082 查询VLAN属性一般互联网VLAN属性: QinQ 单层语音VLAN属性: commonquit 是退出板子 VLAN属性是common 不要后缀 TAGVLAN 2374 SMartPORT VLan 2374 0/17 0PORT VLan 2374 0/17 1三、1.ONU下挂IAD使用复件HG8240 脚本模板为0/17/0 2 VLAN 2544 2531interface epon 0/17ont add 0 2 mac-auth 9017-AC0F-4478 oam ont-lineprofile-id 18 ont-srvprofile-id 4095 desc RG-haiweixiaofangzhidui 专业知识分享ont port native-vlan 0 2 eth 1 vlan 2531(1 此处为ONU的第几口)quitservice-port vlan 2554 epon 0/17/0 ont 2 multi-service user-vlan 25312.ONU直接开语音使用复件 8240-语音直接下挂ONU 脚本修改参数和上面一样3.813E和8010配置方法与8240相同四、删除老数据第一种直接删除该PON口下的ONT (注意不能乱用,如果该ONU有其他老数据,也会删掉)undo service-port epon 0/6/0 ont 27Yinterface epon 0/6ont delete 0 27quit专业知识分享第二种undo service-port 8409 索引删除第几口数据先查找VLAN ( display vlan 2066),然后会看到前面的索引(上面标黄)专业知识分享五、查找老数据用MAC查找PON display ont info by-mac 0819-A6AA-2874但需要在设备配置的OLT里查找,可查找到PON口、大设备的IP地址等信息六、配置大设备(5620、5626等),详见脚本(B类)1.先给ONU设置管理IP地址(IP地址需要向小丁他们要)以PON口为 0/3/1 2为例 vlan 3201/3202inter epon 0/3 ////进入单板模式ont add 1 2 mac-auth 0025-9EA2-57DB snmp ont-lineprofile-id 17 desc jinmaoguoji-16-01 ///// 添加ONU,后面的desc(描述)要按要求来ont ipconfig 1 2 ip-address 10.65.171.71 mask 255.255.255.0 gateway 10.65.171.1 manage-vlan 6 ////给ONU配个管理IPont snmp-profile 1 2 profile-id 18 ///绑定网管模板quitservice-port vlan 6 epon 0/3/1 ont 2 multi-service user-vlan 6 /////做一条管理 VLAN的业务端口(6在做以上命令之前先输入 display vlan 4020 如果提示不存在4020则还为6,如果4020下面有数据,则改为4020)专业知识分享////////////////////////////////////////////////////////////////////////////////////////////业务板vlan 3201 smart //// 建VLANyservice-port vlan %d epon 0/3/0 ont 15 multi-service user-vlan %d ///////在OLT上做业务端口service-port vlan 3201 epon 0/3/1 ont 2 multi-service user-vlan 3202 tag-transform default ////细流(%d从内层VLAN开始) service-port vlan 34 epon 0/1/3 ont all multi-service user-vlan 447 to 470 tag-transform default /////粗流以上都是在OLT里配置(注意save保存一下),以下命令为在ONU里配置(注意记下ONU的管理IP地址)专业知识分享首先用ONU的管理IP地址登陆ONU专业知识分享专业知识分享ONU 宽带业务1.登陆ONUrootmduadminenconfswitch langdisplay service-port all2.命名ONU(老的ONU就不用做这个命令了)sysname RG-TWYY-B16-U1-ONU01 //ONU命名3.定义时间(老的ONU就不用做这个命令了)time 2014-08-29 11:09:00 ///定义系统时间vlan 3202 /// 建VLANyport vlan 3202 0/0 1 ////从上行口透传MA5612是0 口,其它是1口专业知识分享yservice-port vlan %d eth 0/4/%d multi user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5612service-port vlan 3202 eth 0/1/1 multi user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5626,MA5620 (此为ONU的第几个口,第一口就是1)service-port vlan %d eth 0/1/%d user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5626E,MA5620E autosave time on ////自动保存save此做法只适合集团业务,驻地网业务不适用专业知识分享。
中兴LAN ONU(F822)宽带配置模板1说明一、....................................................................... 配置模板说明i 二、........................................................................... 参数配置2 三、......................................................................... 设备初始化2 四、........................................................................... 固定配置3(一)、固定性能配置 (3)(二) .................................................................................................................... 、VLAN 配置7(三) ................................................................................................................... 、网管IP配置8(四) ............................................................................................................. 、上联口配置数据8五、.................................................................. 配置语音VOIP数据10六、....................................................................... 常用维护命令11七、........................................................................... 需求说明12、配置模板说明1、本配置模板对应的ONU型号为:中兴F822,版本:show card,若不是请通知网管或中兴厂家;2、本配置模板对应的OLT ONTID编号为1上,模板名称为:中兴LAN ONU( F822)宽带配置模板1 ;3、宽带业务实现:untag下行,VLAN范围为1001-1025 ;4、家庭网关业务实现:tag下行,tag VLAN范围为46, 3014,3015 ;5、ONI管理VLAN3006 IP地址规划:ONI管理VLAN3006终结在现有13台BRAS上,后续新扩BRAS也统一终结在现有13台BRAS 上。
onu认证配置实验总结-回复什么是ONU认证配置?ONU认证配置是指将光网络单元(ONU)接入光纤宽带网络,并通过认证配置过程将其注册到光网络中,以便能够正常接受网络服务和信息传输。
ONU认证配置通常涉及多个步骤和参数的设置,其中包括ONU的基本信息、IP地址分配、VLAN配置、业务配置等。
通过认证配置过程,网络服务提供商可以确保只有经过授权的设备才能接入他们的网络,从而提高网络的安全性和稳定性。
ONU认证配置的步骤和方法1.确认ONU的基本信息:在进行ONU认证配置之前,首先需要确认ONU 的基本信息,包括设备型号、硬件版本、SN号等。
这些信息通常可以在ONU的标签上或设备配置界面中找到。
确保正确识别并记录这些基本信息,将有助于后续的认证配置过程。
2.连接ONU至OLT设备:将ONU通过光纤线缆与OLT(光线终端)设备连接。
确保连接稳定可靠,并遵循设备厂商的连接指南。
连接完成后,ONU会与OLT建立一个物理连接。
3.配置ONU的IP地址:一般情况下,ONU通常需要分配IP地址才能正常工作。
可以通过DHCP服务器或手动分配IP地址的方式完成,具体操作取决于网络提供商的要求。
如果使用DHCP服务器,ONU将动态获取一个可用的IP地址。
如果手动分配IP地址,需要进入设备的配置界面,根据网络提供商的指导进行设置。
4.配置ONU的VLAN:VLAN(虚拟局域网)用于将不同的网络设备划分到不同的虚拟网络中,以实现安全隔离和资源分配等功能。
根据网络提供商的要求,配置ONU的VLAN,通常需要在设备的配置界面中进行相应的设置。
将ONU划分到正确的VLAN中,确保其能够正常接收和发送网络数据。
5.配置ONU的业务设置:ONU通常需要进行各种业务设置,以满足网络提供商和用户的需求。
这些设置可能包括接入方式(如PPPoE、静态IP 等)、无线网络配置、路由设置等。
根据网络提供商的要求,通过设备的配置界面进行相应的设置。
华为OLT-ONU设备开局配置文档(步骤)一、OLT配置:display ont autofind all //显示当前OLT下所有未注册ONUinterface epon 0/1 进入PON口ont add 05 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 des BXJ_WCLS_5626注册ONT 设备(A代表PON口B代表子接口)ont ipconfig 015 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12 ont multicast-mode A B ctc 配置管理地址#service-port vlan 12 epon 0/1/7ont 1 multi-service user-vlan 12 tag-transform translateservice-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translateservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1116 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1117 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1102 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1103 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1104 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1105 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1106 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1107 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1108 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1109 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1110 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1111 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1112 tag-transform default二、通过管理地址进入ONT设备配置:terminal user name buildrun_new_password srxadmin *[%_-FHL1GF99IZ8OV4$0Q:0(:*1、创建VLAN:vlan 12 smartvlan 1097 to 1112 muxvlan 2750 standardport vlan 12 0/0 1 (OLT已经下发)port vlan 1097 to 1112 0/0 1port vlan 2750 0/0 12、<h831vesc-0>interface emu 0esc digital 0 available-level high-levelesc digital 1 available-level high-levelesc digital 2 available-level high-levelesc digital 3 available-level high-level3、配置数据端口信息:service-port 0 vlan 1113 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 1 vlan 1098 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 1099 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 1100 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 1101 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 1102 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 1103 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 1104 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 1105 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 1106 eth 0/1/10 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 1107 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 1108 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 1109 eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 1110 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 1111 eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 1112 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 63、配置SNMP:snmp-agent local-engineid 800007DB0300259EA59106snmp-agent community read publicsnmp-agent community write privatesnmp-agent community read srwgzx&readsnmp-agent community write srwgzx&writesnmp-agent target-host trap-hostname 1MTU.218.64.170.2 address 218.64.170.2 udp-port 161 trap-paramsname 1MTU.218.64.170.2snmp-agent target-host trap-paramsname 1MTU.218.64.170.2 v1 securityname huaweisnmp-agent trap enable standard二、配置语音:1、interface vlanif12ip address 172.21.56.172 255.255.255.02、voipip address media 172.21.7.172 172.21.7.1ip address signaling 172.21.7.1723、<h248-0>interface h248 0if-h248 attribute mgip 172.21.191.89 mgport 2944 transfer udpif-h248 attribute primary-mgc-ip1 192.168.253.2 primary-mgc-port 2944mgc-domain-name1 286ED461CB09-BGWif-h248 attribute secondary-mgc-ip1 192.168.253.6 secondary-mgc-port 2944if-h248 attribute mg-media-ip1 172.21.191.89 MIDtype domainNameif-h248 attribute profile-index 6if-h248 attribute domainName 286ED461CB09tid-format pstn prefix USERmg-ringmode add 0 10 26mg-software parameter 2 2mg-software parameter 13 14、pstnportpstnport attribute set 0/2/1 clip-reverse-pole-pulse enablepstnport attribute set 0/2/2 clip-reverse-pole-pulse enablepstnport attribute set 0/2/3 clip-reverse-pole-pulse enablepstnport attribute set 0/2/4 clip-reverse-pole-pulse enablepstnport attribute set 0/2/5 clip-reverse-pole-pulse enablepstnport attribute set 0/2/6 clip-reverse-pole-pulse enablepstnport attribute set 0/2/7 clip-reverse-pole-pulse enablepstnport attribute set 0/2/8 clip-reverse-pole-pulse enablepstnport attribute set 0/2/9 clip-reverse-pole-pulse enablepstnport attribute set 0/2/10 clip-reverse-pole-pulse enablepstnport attribute set 0/2/11 clip-reverse-pole-pulse enablepstnport attribute set 0/2/12 clip-reverse-pole-pulse enablepstnport attribute set 0/2/13 clip-reverse-pole-pulse enablepstnport attribute set 0/2/14 clip-reverse-pole-pulse enablepstnport attribute set 0/2/15 clip-reverse-pole-pulse enablepstnport attribute set 0/2/16 clip-reverse-pole-pulse enable5、esl usermgpstnuser add 0/2/1 0 terminalid 1000mgpstnuser add 0/2/2 0 terminalid 1001mgpstnuser add 0/2/3 0 terminalid 1002mgpstnuser add 0/2/4 0 terminalid 1003mgpstnuser add 0/2/5 0 terminalid 1004mgpstnuser add 0/2/6 0 terminalid 1005mgpstnuser add 0/2/7 0 terminalid 1006mgpstnuser add 0/2/8 0 terminalid 1007mgpstnuser add 0/2/9 0 terminalid 1008mgpstnuser add 0/2/10 0 terminalid 1009mgpstnuser add 0/2/11 0 terminalid 1010mgpstnuser add 0/2/12 0 terminalid 1011mgpstnuser add 0/2/13 0 terminalid 1012mgpstnuser add 0/2/14 0 terminalid 1013mgpstnuser add 0/2/15 0 terminalid 1014mgpstnuser add 0/2/16 0 terminalid 10156、ip route-static 172.21.0.0 255.255.255.0 172.21.7.1ip route-static 192.168.253.0 255.255.255.0 172.21.7.1华为EPON设备MA5680T通常的命令查看方法华为EPON设备MA5680T通常的命令查看方法SmartAX MA5680T,全球首款汇聚型OLT,融合汇聚交换功能,提供高密度接入,高精度时钟,支持TDM、ATM、以太网专线,能够实现流畅的三重播放业务、高可靠的企业接入服务。
光网络单元(ONU)的灵活配置与资源分配策略ONU(光网络单元)的灵活配置与资源分配策略概述随着光纤通信的广泛应用,ONU(光网络单元)作为光纤到用户(FTTH)网络中的关键设备,承担着将光信号转换为电信号,提供高速、稳定的网络连接的重要角色。
ONU的灵活配置与资源分配策略对于满足不同用户的需求、提高网络效率以及优化资源利用至关重要。
一、灵活配置策略1. 端口配置灵活性ONU的端口配置灵活性是指能够根据用户需求进行端口数量的增减和相应的网络优化。
通过在ONU上预留一定数量的端口,并且能够根据用户的增减需求进行快速配置、调整,可以更好地满足用户的需求。
此外,还应该考虑端口的类型,以确保对不同类型的用户需求进行灵活的支持,例如支持电视信号传输、VoIP和数据传输等。
2. 业务流量管理与隔离ONU应该具备业务流量管理和隔离的能力,以确保各个用户之间的网络信号不会相互干扰。
通过合理的流量调度和优先级设置,可以使不同用户的业务流量得到合理的分配和保障,从而实现用户之间的公平共享和避免网络拥塞的问题。
3. 动态带宽分配ONU应具备动态带宽分配的能力,根据用户的实际需求进行动态调整。
通过动态带宽分配,可以根据用户的实时需求进行灵活调整,满足不同业务场景下的低时延和高带宽需求,提供更好的网络体验。
二、资源分配策略1. 多业务资源统一调配ONU应该具备多业务资源统一调配的能力,将不同用户的业务资源按照优先级进行统一管理和分配。
通过合理的资源分配策略,可以确保关键业务的优先处理,提高网络的整体效率。
2. 灵活的带宽控制ONU应支持灵活的带宽控制策略,根据用户的需求和网络状态进行带宽的分配和控制。
对于高优先级用户,可以分配更多的带宽资源;对于低优先级用户,则可以减少带宽资源,从而实现资源的合理分配。
3. 功能模块的可配置性ONU的功能模块应支持可配置性,可以根据用户实际需求进行模块的动态配置和调整。
通过支持不同类型的功能模块,可以满足不同用户的特定需求,提供灵活定制的服务。
onu认证配置实验总结
在进行ONU认证配置实验后,我总结了以下几点:
首先,ONU认证配置是为了确保OLT能够识别和控制接入到其端口的ONU设备。
在实验中,我们需要配置ONU的身份信息,包括ONU的SN(Serial Number)和密码等。
这样OLT才能正确识别并与ONU建立通信。
其次,实验中需要注意配置ONU的认证模式,通常有SN (Serial Number)认证、LOID(Logical ONU ID)认证和密码认证等方式。
不同的认证模式对应不同的安全级别和配置要求,我们需要根据实际情况选择适合的认证模式。
另外,实验中还需要关注ONU的认证状态和日志信息,通过查看认证状态和日志可以及时发现和解决ONU认证过程中可能出现的问题,确保认证配置的顺利进行。
总的来说,ONU认证配置实验需要我们熟悉OLT和ONU的认证配置命令,理解不同的认证模式和安全机制,以及注意认证过程中
可能出现的问题。
通过实验总结,我们可以更好地掌握ONU认证配置的要点和注意事项,为实际网络的部署和维护提供参考。
EPON系统VLAN配置说明
目录
第一部分、OLTVLAN配置
第二部分、ONUVLAN配置
附录1EPON系统的VLAN模型
附录2对应的OLT命令行脚本
第一部分、OLT VLAN配置
OLT图标上右键菜单【OLT配置】-【VLAN配置】-[交换VLAN]选项。
如图
打开OLT的VLAN配置面板后,首先创建VLAN,点开【静态VLAN表】标签页,在这里右键【添加】,在添加对话框中输入相应的VLAN号即可:
系统支持批量创建,可输入诸如3100-3199,4001,4003等等VLAN ID。
用连字符或逗号分隔。
接下来配置交换端口为TRUNK模式,点到【端口VLAN】标签页,选择要修改的端口(可批量选),右键【修改】:
选择端口的VLAN模式,设置允许通过的VLAN ID,确认即可:
第二部分、ONU VLAN配置
ONU图标上右键菜单【ONU配置】-【以太网业务】-[端口VLAN]选项。
如图
进入ONU “端口VLAN”管理界面,如图:
修改端口的VLAN模式,默认为“透传模式”。
模式说明如下:
透传模式:不管进出端口的数据包带不带标签,对数据包不进行任何打标或剥标签操作,类似交换机的TRUNK口。
下联带VLAN的交换机时采用此模式。
Tagged模式:Tagged模式下端口需指定一个vlan id,数据包进入ONU端口时打上vlan id标签,数据包离开端口时剥离vlan id标签,类似交换机的ACCESS 口。
下联PC机或HUB时采用此种模式。
选定要修改的端口(可批量拉选),右键选择“修改”
弹出修改对话框,在下拉菜单中选择需要的VLAN模式,选择Tagged模式后,“在VID配置”栏中填入vlan id号,点击应用即可。
修改完成后,请保存配置,以备OLT断电重启后能恢复业务。
具体方法是双击OLT图标进入OLT网元管理器,在打开的OLT面板上右键菜单选择“保存配置”即可。
附录1EPON系统的VLAN模型
OLT和ONU都集成了交换机的功能,在ISCOM5000 OLT与ONU组成的EPON网络中,提供了丰富的VLAN功能,根据设备型号或业务需求不同最多可以在网络的5个点进行VLAN配置。
分别是OLT侧:上联交换接口(SNI)、下联交换接口(SW 与PON之间处)、PON接口(IFpon);ONU侧:PON接口(IFpon)与下联交换接口(UNI)。
图 ISCOM EPON VLAN模型
在通常的应用情况下,PON接口处VLAN为透传模式(缺省即为该模式),不处理VLAN标签,更复杂的VLAN功能如QinQ等建议在交换接口上配置。
我们把PON 部分做为透传链路看待,可以得到下面简化的模型
5504 OLT内部相当于一台8口交换机,1-4口对应面板4个GE上联口,5-8口对应线路侧4个PON口,对上联侧和对线路侧交换接口均需配置VLAN。
在常见的应用中,一般配成TRUNK模式即可。
而在510X ONU中配置简化了,线路侧只有一个PON口,固定为透传模式,用户侧有X个交换端口口。
一般直接配置用户侧X个交换端口的VLAN即可。
附录2对应的OLT命令行脚本
进入交换机配置界面:
Config
创建VLAN:
create vlan 11,3001-3006 active
配置上联交换口:
interface port 1
switchport trunk allowed vlan 1,11,3001-3006
switchport mode trunk
配置线路侧交换口:
interface range 5-8
switchport trunk allowed vlan 1,11,3001-3006 switchport mode trunk
end
进入远端ONU配置界面:
Fttx
配置ONU 0/6/1:
interface onu 0/6/1
配置用户侧第1个交换口:
uni ethernet 1
vlan mode tagged
vlan vid 3001
end
保存配置:
write。
