ONU数据配置步骤

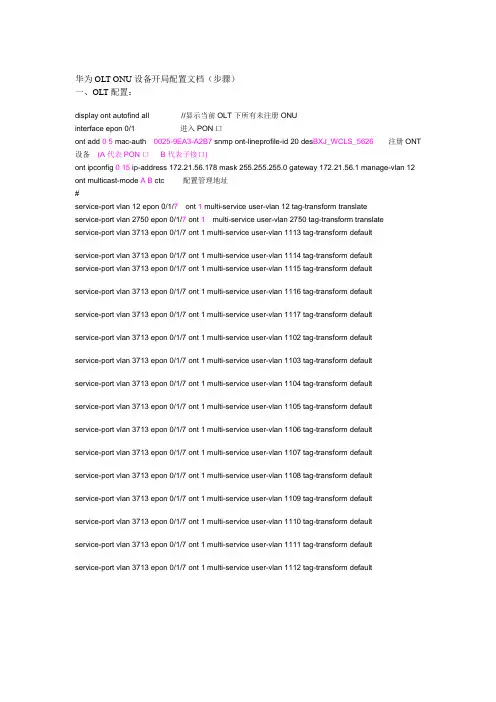

华为OLT-ONU设备开局配置文档（步骤）一、OLT配置：display ont autofind all //显示当前OLT下所有未注册ONUinterface epon 0/1 进入PON口ont add 05 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 des BXJ_WCLS_5626注册ONT 设备(A代表PON口B代表子接口)ont ipconfig 015 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12 ont multicast-mode A B ctc 配置管理地址#service-port vlan 12 epon 0/1/7ont 1 multi-service user-vlan 12 tag-transform translateservice-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translateservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1116 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1117 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1102 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1103 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1104 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1105 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1106 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1107 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1108 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1109 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1110 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1111 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1112 tag-transform default二、通过管理地址进入ONT设备配置：terminal user name buildrun_new_password srxadmin *[%_-FHL1GF99IZ8OV4$0Q:0(:*1、创建VLAN：vlan 12 smartvlan 1097 to 1112 muxvlan 2750 standardport vlan 12 0/0 1 （OLT已经下发）port vlan 1097 to 1112 0/0 1port vlan 2750 0/0 12、<h831vesc-0>interface emu 0esc digital 0 available-level high-levelesc digital 1 available-level high-levelesc digital 2 available-level high-levelesc digital 3 available-level high-level3、配置数据端口信息：service-port 0 vlan 1113 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 1 vlan 1098 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 1099 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 1100 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 1101 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 1102 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 1103 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 1104 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 1105 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 1106 eth 0/1/10 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 1107 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 1108 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 1109 eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 1110 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 1111 eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 1112 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 63、配置SNMP:snmp-agent local-engineid 800007DB0300259EA59106snmp-agent community read publicsnmp-agent community write privatesnmp-agent community read srwgzx&readsnmp-agent community write srwgzx&writesnmp-agent target-host trap-hostname 1MTU.218.64.170.2 address 218.64.170.2 udp-port 161 trap-paramsname 1MTU.218.64.170.2snmp-agent target-host trap-paramsname 1MTU.218.64.170.2 v1 securityname huaweisnmp-agent trap enable standard二、配置语音：1、interface vlanif12ip address 172.21.56.172 255.255.255.02、voipip address media 172.21.7.172 172.21.7.1ip address signaling 172.21.7.1723、<h248-0>interface h248 0if-h248 attribute mgip 172.21.191.89 mgport 2944 transfer udpif-h248 attribute primary-mgc-ip1 192.168.253.2 primary-mgc-port 2944mgc-domain-name1 286ED461CB09-BGWif-h248 attribute secondary-mgc-ip1 192.168.253.6 secondary-mgc-port 2944if-h248 attribute mg-media-ip1 172.21.191.89 MIDtype domainNameif-h248 attribute profile-index 6if-h248 attribute domainName 286ED461CB09tid-format pstn prefix USERmg-ringmode add 0 10 26mg-software parameter 2 2mg-software parameter 13 14、pstnportpstnport attribute set 0/2/1 clip-reverse-pole-pulse enablepstnport attribute set 0/2/2 clip-reverse-pole-pulse enablepstnport attribute set 0/2/3 clip-reverse-pole-pulse enablepstnport attribute set 0/2/4 clip-reverse-pole-pulse enablepstnport attribute set 0/2/5 clip-reverse-pole-pulse enablepstnport attribute set 0/2/6 clip-reverse-pole-pulse enablepstnport attribute set 0/2/7 clip-reverse-pole-pulse enablepstnport attribute set 0/2/8 clip-reverse-pole-pulse enablepstnport attribute set 0/2/9 clip-reverse-pole-pulse enablepstnport attribute set 0/2/10 clip-reverse-pole-pulse enablepstnport attribute set 0/2/11 clip-reverse-pole-pulse enablepstnport attribute set 0/2/12 clip-reverse-pole-pulse enablepstnport attribute set 0/2/13 clip-reverse-pole-pulse enablepstnport attribute set 0/2/14 clip-reverse-pole-pulse enablepstnport attribute set 0/2/15 clip-reverse-pole-pulse enable pstnport attribute set 0/2/16 clip-reverse-pole-pulse enable5、esl usermgpstnuser add 0/2/1 0 terminalid 1000mgpstnuser add 0/2/2 0 terminalid 1001mgpstnuser add 0/2/3 0 terminalid 1002mgpstnuser add 0/2/4 0 terminalid 1003mgpstnuser add 0/2/5 0 terminalid 1004mgpstnuser add 0/2/6 0 terminalid 1005mgpstnuser add 0/2/7 0 terminalid 1006mgpstnuser add 0/2/8 0 terminalid 1007mgpstnuser add 0/2/9 0 terminalid 1008mgpstnuser add 0/2/10 0 terminalid 1009mgpstnuser add 0/2/11 0 terminalid 1010mgpstnuser add 0/2/12 0 terminalid 1011mgpstnuser add 0/2/13 0 terminalid 1012mgpstnuser add 0/2/14 0 terminalid 1013mgpstnuser add 0/2/15 0 terminalid 1014mgpstnuser add 0/2/16 0 terminalid 10156、ip route-static 172.21.0.0 255.255.255.0 172.21.7.1ip route-static 192.168.253.0 255.255.255.0 172.21.7.1GPON常用操作命令一、OLT1.进入MA5680T后进入终端配置模式进行操作，进入此模式的方法为：MA5680T>enableMA5680T#configMA5680T(config)#2.查看自动发现的ONUMA5680T(config)#display ont autofind all3.查看端口下ONU的状态MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info（口）all如：需要查看0/1/2端口下的ONU状态：MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 2 all------------------------------------------------------------------------------框/槽/端口ONT序列号控制运行配置匹配0/1/248575443A6A3AE42 激活在线正常匹配0/ 1/2148575443AA35C742 激活在线正常匹配0/ 1/2248575443A7F79942 激活在线正常匹配4.查看ONU的详细信息（ONU最近上下线的时间及原因等信息）：MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info （口）（ONT ID）如：查看0/1/2端口下ONT ID为的信息：MA5680T(config)# interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 0 0框/槽/端口: 0/1/0ONT编号: 0控制标志:激活运行标志:在线配置状态:正常匹配状态:匹配DBA方式: SRONT测距距离(m): 4316ONT电池状态: -认证方式: SN认证序列号: 3230313115B47442 (2011-15B47442) 管理模式: SNMP隔离状态:正常描述: ONT_NO_DESCRIPTION 最后一次下线原因: LOS最后一次上线时间: 2011-06-12 23:44:42 最后一次下线时间: 2011-06-12 23:44:37最后一次dying gasp时间: 2011-06-08 19:42:47二、ONU1.查看端口状态：查看MA5626下端口的状态：若端口为激活则已经打开，若为去激活则为关闭MA5626(config)#display board 0/1 1FE自协商自协商100自协商全双工关激活在线2FE自协商自协商自协商关激活离线3FE自协商自协商自协商关激活离线4FE自协商自协商自协商关激活离线5FE自协商自协商自协商关激活离线6FE自协商自协商自协商关激活离线7FE自协商自协商自协商关激活离线8FE自协商自协商自协商关激活离线2.关闭或打开端口MA5626(config)# interface eth 0/1MA5626(config-if-eth-0/1)#undo shutdown ( 端口号)打开端口MA5626(config-if-eth-0/1)#shutdown (端口号)关闭端口用手机扫此二维码继续阅读:分享到：使用一键分享，轻松赚取财富值，了解详情嵌入播放器：(450*500pix) (630*500pix)预览复制窗体顶端窗体底端你可能喜欢华为ONU配置华为MA5680T OLT设备常见故障终端手册故障处理手册华为GPON 配置Wireshark使...华为新建ONU数据配置 2页免费华为ONU数据配置 5页免费华为OLT_ONU开局配置 4页1财富值华为HG850a(ONU) 配置手册(SIP) 11页免费华为GPON ONU配置指引 21页 2财富值更多与“华为ONU配置”相关的文档>>华为EPON OLT MA5680T产品介绍 38页免费华为SmartAX MA5680T光接入解决方案宣... 10页免费华为MA5680T 产品描述(V800R007C... 99页 10财富值华为OLT-MA5680T产品介绍 37页 2财富值华为MA5680T支持的单板 2页免费更多与“华为MA5680T”相关的文档>>EPON-OLT设备简介 66页免费OLT设备 27页免费OLT设备型号大全 27页免费OLT设备 27页免费OLT设备型号大全 27页免费更多与“OLT设备”相关的文档>>ADSL常见经典故障暂无评价4页免费硬盘常见故障与维护暂无评价1页免费uv上光常见故障暂无评价3页免费Word 常见故障4页免费打印机常见故障及排除方法暂无评价22页免费更多与“常见故障”相关的文档>>王老吉2010年终端标准手册 63页免费蒙牛终端标准陈列手册 38页免费可口可乐终端生动化手册 26页免费《终端管理手册》1.0精简本 21页免费渠道及终端运营业手册 17页免费更多与“终端手册”相关的文档>>电脑硬件常见故障处理速查手册 23页免费电脑硬件常见故障处理速查手册 16页免费VRP 5.3故障处理手册VPN篇01-第1章L... 43页免费01-华为BTS3012故障处理手册 52页免费VRP 5.3故障处理手册路由篇第9章组播VP... 18页免费更多与“故障处理手册”相关的文档>>华为GPON配置说明 7页免费华为GPON配置 7页1财富值华为GPON OLT 组播业务配置 65页 2财富值华为GPON OLT VLAN配置 21页 1财富值华为GPON配置脚本 2页免费更多与“华为GPON配置”相关的文档>>Wireshark使用教程用户手册 87页免费Wireshark使用教程 87页免费Wireshark使用教程2011年DOC版 90页免费Wireshark简明使用教程 14页 1财富值51CTO下载-Wireshark使用教程 75页免费更多与“Wireshark使用教程”相关的文档>>©2013 Baidu 使用百度前必读 | 文库协议用手机扫此二维码：쎗*当前选择了字，最多支持70字。

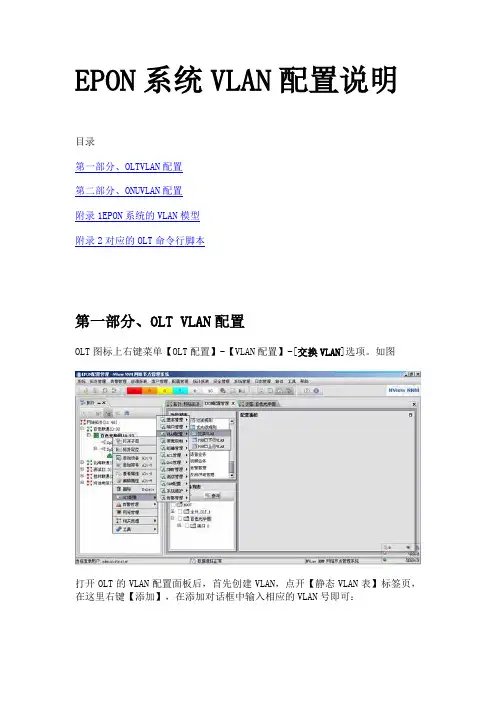

EPON系统VLAN配置说明目录第一部分、OLTVLAN配置第二部分、ONUVLAN配置附录1EPON系统的VLAN模型附录2对应的OLT命令行脚本第一部分、OLT VLAN配置OLT图标上右键菜单【OLT配置】-【VLAN配置】-[交换VLAN]选项。

如图打开OLT的VLAN配置面板后，首先创建VLAN，点开【静态VLAN表】标签页，在这里右键【添加】，在添加对话框中输入相应的VLAN号即可：系统支持批量创建，可输入诸如3100-3199，4001，4003等等VLAN ID。

用连字符或逗号分隔。

接下来配置交换端口为TRUNK模式，点到【端口VLAN】标签页，选择要修改的端口（可批量选），右键【修改】：选择端口的VLAN模式，设置允许通过的VLAN ID，确认即可：第二部分、ONU VLAN配置ONU图标上右键菜单【ONU配置】-【以太网业务】-[端口VLAN]选项。

如图进入ONU “端口VLAN”管理界面，如图：修改端口的VLAN模式，默认为“透传模式”。

模式说明如下：透传模式：不管进出端口的数据包带不带标签，对数据包不进行任何打标或剥标签操作，类似交换机的TRUNK口。

下联带VLAN的交换机时采用此模式。

Tagged模式：Tagged模式下端口需指定一个vlan id，数据包进入ONU端口时打上vlan id标签，数据包离开端口时剥离vlan id标签，类似交换机的ACCESS 口。

下联PC机或HUB时采用此种模式。

选定要修改的端口（可批量拉选），右键选择“修改”弹出修改对话框，在下拉菜单中选择需要的VLAN模式，选择Tagged模式后，“在VID配置”栏中填入vlan id号，点击应用即可。

修改完成后，请保存配置，以备OLT断电重启后能恢复业务。

具体方法是双击OLT图标进入OLT网元管理器，在打开的OLT面板上右键菜单选择“保存配置”即可。

附录1EPON系统的VLAN模型OLT和ONU都集成了交换机的功能，在ISCOM5000 OLT与ONU组成的EPON网络中，提供了丰富的VLAN功能，根据设备型号或业务需求不同最多可以在网络的5个点进行VLAN配置。

一、ONT终端上拨号配置方式ont-srvprofile gpon profile-id 40 profile-name "8240"（建HG8240的业务模板）ont-port pots 2 eth 4port vlan iphost translation 200 user-vlan 200port vlan iphost translation 45 user-vlan 45commitquitont-lineprofile gpon profile-id 40 profile-name "8240"（建HG8240的线路模板） tcont 1 dba-profile-id 20tcont 2 dba-profile-id 20gem add 0 eth tcont 2gem add 1 eth tcont 2gem add 2 eth tcont 2gem mapping 1 0 vlan 45gem mapping 2 0 vlan 200commitquitinterface gpon 0/0（进入PON板0/0)ont add 0 0 sn-auth "485754438CCC2305" omci ont-lineprofile-id 40ont-srvprofile-id 40 desc "ShiLiWuLiu-1HL-310Shi (添加ONT)quit (退出）service-port 0 vlan 2601（数据规划的语音外层VLAN) gpon 0/0/0 ont 0 gemport 1 multi-service user-vlan 45 tag-transform tran slate-and-add inner-vlan 2001（数据规划的语音内层VLAN) inner-priority 0service-port 1 vlan 2401（数据规划的宽带外层VLAN) gpon 0/0/0 ont 0 gemport 2 multi-service user-vlan 200 tag-transform tra nslate-and-add inner-vlan 1033(数据规划的宽带内层VLAN) inner-priority 0二、用户电脑拨号配置方式ont-srvprofile gpon profile-id 30 profile-name "8240"ont-port pots 2 eth 4port vlan eth 1 translation 300 user-vlan 300port vlan eth 2 translation 300 user-vlan 300port vlan eth 3 translation 300 user-vlan 300port vlan eth 4 translation 300 user-vlan 300port vlan iphost translation 45 user-vlan 45commitquitont-lineprofile gpon profile-id 30 profile-name "8240"tcont 1 dba-profile-id 20tcont 2 dba-profile-id 20gem add 0 eth tcont 2gem add 1 eth tcont 2gem add 2 eth tcont 2gem mapping 1 0 vlan 45gem mapping 2 0 vlan 300commitquitinterface gpon 0/0ont add 0 0 sn-auth "485754438CCC2305" omci ont-lineprofile-id 40ont-srvprofile-id 40 desc "ShiLiWuLiu-1HL-310Shiquitservice-port 0 vlan 2601（数据规划的语音外层VLAN) gpon 0/0/0 ont 0 gemport 1 multi-service user-vlan 45 tag-transform tran slate-and-add inner-vlan 2001（数据规划的语音内层VLAN) inner-priority 0service-port 1 vlan 2401（数据规划的宽带外层VLAN) gpon 0/0/0 ont 0 gemport 2 multi-service user-vlan 300 tag-transform tra nslate-and-add inner-vlan 1033(数据规划的宽带内层VLAN) inner-priority 0。

GPON ONU16160E数据配置一、首先登陆到ONU上（1）将电脑IP地址设为192.168.1.*（*为随便一个数字，只要保证和192.168.1.1在同一个网段就好）（2）将网线连接到ONU上的一个网口（16个FE口，选其中一个就好）（3）打开网页，输入地址192.168.1.1，登陆ONU，用户名：admin，密码：123456二、配置ONU管理VLAN及IP地址（也就是将192.168.1.1地址更改为局方规划的管理地址）（1）进入ONU界面后（2）设置管理VLAN 设置路径为：数据业务——>业务VLAN——>(在该界面下共享模式（选择独立模式）——>新增——>VLAN ID(该vlan id为局方提供的管理vlan）——>应用（3）再次回到主界面选择——>系统管理——>配置保存与恢复——>应用该步骤一定要做，否则管理VLAN将添加不上（4）重启ONU三、配置管理IP(阜阳现场提供的IP为10.151.50.1，掩码为255.255.255.0)重新启动后，在下面的界面上将局方提供的IP地址和掩码配上，网关不用设置，默认就好，最后点击应用就OK了。

配置到该步后，界面会提示正在加载，此时我们登录到ONU的地址已经更改为我们刚设置的管理IP（也就是从原来的192.168.1.1更改为10.151.50.1），我们此时要重新将电脑IP设为与10.151.50.1在同一网段，然后打开网页输入10.151.50.1即可登陆ONU四、配置16个FE端口（宽带业务）（1）在该界面下，添加端口VLAN(假定我们要配置端口1，局方提供端口vlan为1601,此时我们不能将与电脑相连的端口连在1口上，否则在更改1口vlan后，将无法通过1口连接ONU）首先在添加vlan框中输入1601，在端口1上勾选Untagged，在选择上联口（根据现场配置，阜阳现场选择的上联口为G0),在G0口下勾选Tagged（2）端口配置，在该界面下选择端口1，PVID设为1601（与我们上步设置的vlan一样），端口速率设为10000kb（根据局方要求设置），点击应用。

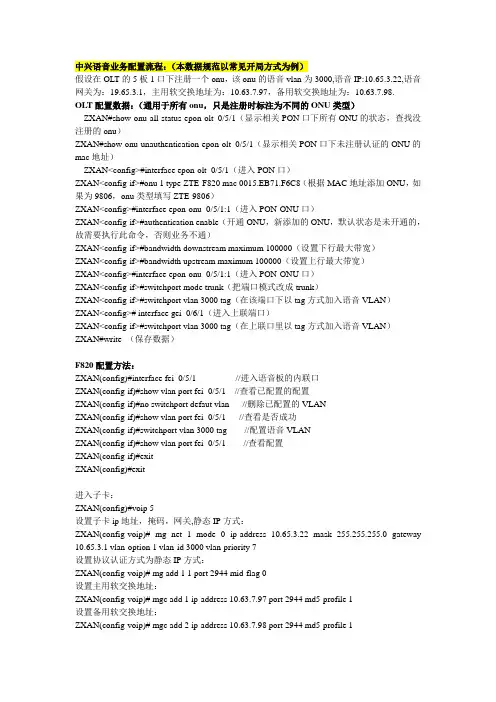

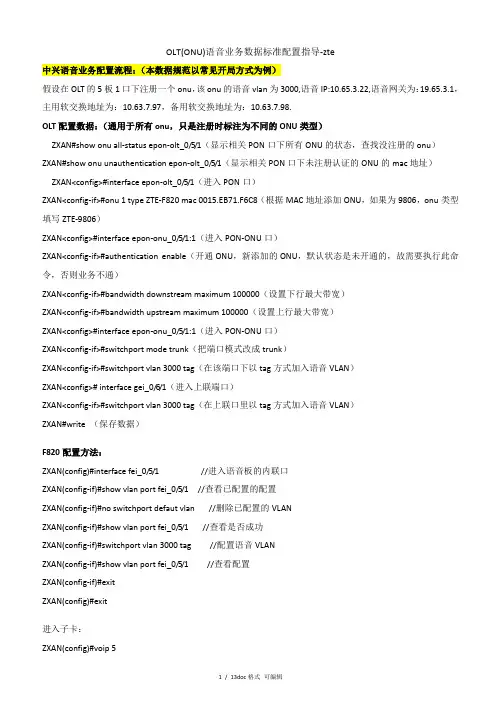

OLT(ONU)语音业务数据标准配置指导-zte中兴语音业务配置流程：（本数据规范以常见开局方式为例）假设在OLT的5板1口下注册一个onu，该onu的语音vlan为3000,语音IP:10.65.3.22,语音网关为：19.65.3.1，主用软交换地址为：10.63.7.97，备用软交换地址为：10.63.7.98.OLT配置数据：（通用于所有onu，只是注册时标注为不同的ONU类型）ZXAN#show onu all-status epon-olt_0/5/1（显示相关PON口下所有ONU的状态，查找没注册的onu）ZXAN#show onu unauthentication epon-olt_0/5/1（显示相关PON口下未注册认证的ONU的mac地址）ZXAN<config>#interface epon-olt_0/5/1（进入PON口）ZXAN<config-if>#onu 1 type ZTE-F820 mac 0015.EB71.F6C8（根据MAC地址添加ONU，如果为9806，onu类型填写ZTE-9806）ZXAN<config>#interface epon-onu_0/5/1:1（进入PON-ONU口）ZXAN<config-if>#authentication enable（开通ONU，新添加的ONU，默认状态是未开通的，故需要执行此命令，否则业务不通）ZXAN<config-if>#bandwidth downstream maximum 100000（设置下行最大带宽）ZXAN<config-if>#bandwidth upstream maximum 100000（设置上行最大带宽）ZXAN<config>#interface epon-onu_0/5/1:1（进入PON-ONU口）ZXAN<config-if>#switchport mode trunk（把端口模式改成trunk）ZXAN<config-if>#switchport vlan 3000 tag（在该端口下以tag方式加入语音VLAN）ZXAN<config># interface gei_0/6/1（进入上联端口）ZXAN<config-if>#switchport vlan 3000 tag（在上联口里以tag方式加入语音VLAN）ZXAN#write （保存数据）F820配置方法：ZXAN(config)#interface fei_0/5/1 //进入语音板的内联口ZXAN(config-if)#show vlan port fei_0/5/1 //查看已配置的配置ZXAN(config-if)#no switchport defaut vlan //删除已配置的VLANZXAN(config-if)#show vlan port fei_0/5/1 //查看是否成功ZXAN(config-if)#switchport vlan 3000 tag //配置语音VLANZXAN(config-if)#show vlan port fei_0/5/1 //查看配置ZXAN(config-if)#exitZXAN(config)#exit进入子卡：ZXAN(config)#voip 5设置子卡ip地址，掩码，网关,静态IP方式：ZXAN(config-voip)# mg net 1 mode 0 ip-address 10.65.3.22 mask 255.255.255.0 gateway 10.65.3.1 vlan-option 1 vlan-id 3000 vlan-priority 7设置协议认证方式为静态IP方式：ZXAN(config-voip)# mg add 1 1 port 2944 mid-flag 0设置主用软交换地址：ZXAN(config-voip)# mgc add 1 ip-address 10.63.7.97 port 2944 md5-profile 1设置备用软交换地址：ZXAN(config-voip)# mgc add 2 ip-address 10.63.7.98 port 2944 md5-profile 1设置心跳检测模式为hw的方式：ZXAN(config-voip)# mgc h248tid test-link-flag 2设置TID和RTP资源：ZXAN(config-voip)# mgc h248tid user-tid-prefix A user-tid-index 0 rtp-tid-prefix RTP/ link-kept-flag 0 link-kept-time 3000设置传真模式为(全控＋T30)：ZXAN(config-voip)# rtp parameter fax-modem t38-enable 0 fax-control 2设置定时器时长：ZXAN(config-voip)# mgc h248-timer dml 300 dms 100子卡保存数据，子卡会重启：ZXAN(config-voip)# saveZXAN(config-voip)# exitZXAN(config)# exitZXAN# write9806h配置方法：9806# show cardSlot Shelf Type Port HardVer SoftVer Status----------------------------------------------------------------------2 1 ATLC 48 080100 version no Inservice5 1 SCCB 2 080100 version no Inservice----------------------------------------------------------------------9806# configure9806(config)# add-vlan 30009806(config)# vlan 3000 5/1 tag 设置5号板位以tag方式加入vlan3000语音vlan9806(config)# ip subnet 10.65.3.22 255.255.255.0 3000 voip 设置窄带静态ip与vlan9806(config)# ip route 10.0.0.0 255.0.0.0 10.65.3.1 设窄带静态网关和路由配置MGC：根据软交换的IP地址，使用mod-mgc命令修改缺省数据。

中兴语音业务配置流程：（本数据规范以常见开局方式为例）假设在OLT的5板1口下注册一个onu，该onu的语音vlan为3000,语音IP:10.65.3.22,语音网关为：19.65.3.1，主用软交换地址为：10.63.7.97，备用软交换地址为：10.63.7.98.OLT配置数据：（通用于所有onu，只是注册时标注为不同的ONU类型）ZXAN#show onu all-status epon-olt_0/5/1（显示相关PON口下所有ONU的状态，查找没注册的onu）ZXAN#show onu unauthentication epon-olt_0/5/1（显示相关PON口下未注册认证的ONU的mac地址）ZXAN<config>#interface epon-olt_0/5/1（进入PON口）ZXAN<config-if>#onu 1 type ZTE-F820 mac 0015.EB71.F6C8（根据MAC地址添加ONU，如果为9806，onu类型填写ZTE-9806）ZXAN<config>#interface epon-onu_0/5/1:1（进入PON-ONU口）ZXAN<config-if>#authentication enable（开通ONU，新添加的ONU，默认状态是未开通的，故需要执行此命令，否则业务不通）ZXAN<config-if>#bandwidth downstream maximum 100000（设置下行最大带宽）ZXAN<config-if>#bandwidth upstream maximum 100000（设置上行最大带宽）ZXAN<config>#interface epon-onu_0/5/1:1（进入PON-ONU口）ZXAN<config-if>#switchport mode trunk（把端口模式改成trunk）ZXAN<config-if>#switchport vlan 3000 tag（在该端口下以tag方式加入语音VLAN）ZXAN<config># interface gei_0/6/1（进入上联端口）ZXAN<config-if>#switchport vlan 3000 tag（在上联口里以tag方式加入语音VLAN）ZXAN#write （保存数据）F820配置方法：ZXAN(config)#interface fei_0/5/1 //进入语音板的内联口ZXAN(config-if)#show vlan port fei_0/5/1 //查看已配置的配置ZXAN(config-if)#no switchport defaut vlan //删除已配置的VLANZXAN(config-if)#show vlan port fei_0/5/1 //查看是否成功ZXAN(config-if)#switchport vlan 3000 tag //配置语音VLANZXAN(config-if)#show vlan port fei_0/5/1 //查看配置ZXAN(config-if)#exitZXAN(config)#exit进入子卡：ZXAN(config)#voip 5设置子卡ip地址，掩码，网关,静态IP方式：ZXAN(config-voip)# mg net 1 mode 0 ip-address 10.65.3.22 mask 255.255.255.0 gateway 10.65.3.1 vlan-option 1 vlan-id 3000 vlan-priority 7设置协议认证方式为静态IP方式：ZXAN(config-voip)# mg add 1 1 port 2944 mid-flag 0设置主用软交换地址：ZXAN(config-voip)# mgc add 1 ip-address 10.63.7.97 port 2944 md5-profile 1设置备用软交换地址：ZXAN(config-voip)# mgc add 2 ip-address 10.63.7.98 port 2944 md5-profile 1设置心跳检测模式为hw的方式：ZXAN(config-voip)# mgc h248tid test-link-flag 2设置TID和RTP资源：ZXAN(config-voip)# mgc h248tid user-tid-prefix A user-tid-index 0 rtp-tid-prefix RTP/ link-kept-flag 0 link-kept-time 3000设置传真模式为(全控＋T30)：ZXAN(config-voip)# rtp parameter fax-modem t38-enable 0 fax-control 2设置定时器时长：ZXAN(config-voip)# mgc h248-timer dml 300 dms 100子卡保存数据，子卡会重启：ZXAN(config-voip)# saveZXAN(config-voip)# exitZXAN(config)# exitZXAN# write9806h配置方法：9806# show cardSlot Shelf Type Port HardVer SoftVer Status----------------------------------------------------------------------2 1 ATLC 48 080100 version no Inservice5 1 SCCB 2 080100 version no Inservice----------------------------------------------------------------------9806# configure9806(config)# add-vlan 30009806(config)# vlan 3000 5/1 tag 设置5号板位以tag方式加入vlan3000语音vlan 9806(config)# ip subnet 10.65.3.22 255.255.255.0 3000 voip 设置窄带静态ip与vlan 9806(config)# ip route 10.0.0.0 255.0.0.0 10.65.3.1 设窄带静态网关和路由配置MGC：根据软交换的IP地址，使用mod-mgc命令修改缺省数据。

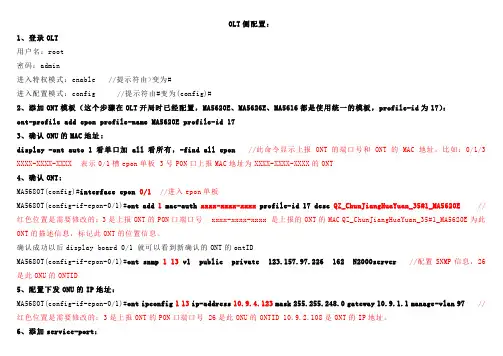

OLT侧配置：1、登录OLT用户名：root密码：admin进入特权模式：enable //提示符由>变为#进入配置模式：config //提示符由#变为(config)#2、添加ONT模板（这个步骤在OLT开局时已经配置，MA5620E、MA5626E、MA5616都是使用统一的模板，profile-id为17）：ont-profile add epon profile-name MA5620E profile-id 173、确认ONU的MAC地址:display -ont auto 1看单口加all看所有，-find all epon//此命令显示上报ONT的端口号和ONT的MAC地址，比如：0/1/3 XXXX-XXXX-XXXX 表示0/1槽epon单板 3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT4、确认ONT:MA5680T(config)#interface epon 0/1 //进入epon单板MA5680T(config-if-epon-0/1)#ont add 1 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E //红色位置是需要修改的：3是上报ONT的PON口端口号 xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息，标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDMA5680T(config-if-epon-0/1)#ont snmp 1 13 v1 public private 123.157.97.226 162 N2000server//配置SNMP信息，26是此ONU的ONTID5、配置下发ONU的IP地址：MA5680T(config-if-epon-0/1)#ont ipconfig 113ip-address 10.9.4.123 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的：3是上报ONT的PON口端口号 26是此ONU的ONTID 10.9.2.108是ONT的IP地址。

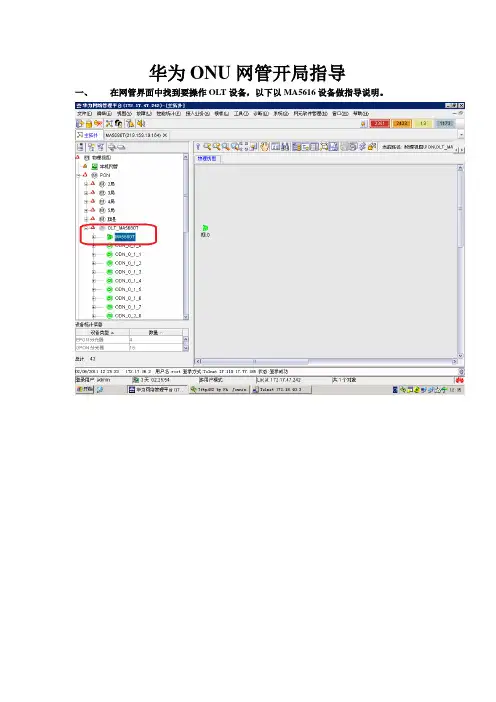

华为ONU网管开局指导一、在网管界面中找到要操作OLT设备，以下以MA5616设备做指导说明。

二、双击图标进入操作页面，如下图三、选择EPON——〉EPON UNI端口双击进入配置页面，选中槽位号，端口号四、点击ONU自动发现信息，查看自动发现的ONU设备。

五、在要配置数据的ONU上右键，点确认ONU进入ONU配置页面六、修改名称可标记设备位置，单击线路模板选择键选择ONU的线路模板七、选择设备对应的线路模板，单击确认即可下发到设备八、配置ONU的管理地址，SNMP参数九、给对应ONU配置SERVICE-PORT参数，右键增加进入配置页面十、为管理VLAN创建SERVICE-PORT,管理VLAN做成SMART属性，选择对应端口ONU，业务类型选择多业务VLAN模式，用户侧与前边VLANID信息保持一致，语音VLAN同管理VLAN做法一致。

十一、创建业务VLAN的SERVICE-PORT，前边VLANID信息为外层QINQVLAN号可创建粗流或细流，粗流选择要操作的所有ONU的端口，细流只选择对应ONU的端口用户侧VLAN是用户的内侧VLAN，做粗流用户侧可以从起始VLAN开始，到结束VLAN，细流只能每一个用户VLAN做一个SERVICE-PORT。

十二、选择已确认的ONU设备，双击进入ONU配置页面十三、单击设备面板进入面板配置页面，单击确认单板。

十四、MA5616需做ADSL模板，右键下发模板到设备。

选择线路模板点确认下发到设备。

十五、单击设备面板，进入面板配置页面。

用对应的线路模板激活用户端口。

十六、选择VLAN选项，对业务VLAN，语音VLAN进行创建。

语音VLAN做成SMART 属性，用户VLAN做成MUX属性。

用户VLAN用批量增加。

十七、增加用户SERVICE-PORT，点击SERVICE-PORT选项，进入配置页面。

业务VLAN 这一块必需先选择端口，才可能做批量生成，且VLAN类型必需是MUXR的，MA5616需要做VCI,VPI，MA5620不需要做VCI.VPI，用户侧做成UNTAG模式。

专业知识分享一、选择需要进入的OLTrugaoydrgyd@123enaconswi landisp ont autofind all(自动发现已经上线设备）专业知识分享专业知识分享专业知识分享记录好MAC 地址、OLT 、PON 口、ONT 、VLAN （外层和内层）、配置在ONU 的第几口根据现场人员提示是配什么设备的数据或看已上线设备信息确定设备型号二、VLAN确认OLT下有没有添加VLAN信息如果提示为VLAN不存在，需添加添加外层VLAN脚本（需注意语言和互联网VLAN有区别）VLAN 2554 SMart专业知识分享VLAN ATTrib 2554 Q-in-qPORT VLan 2554 0/17 0PORT VLan 2554 0/17 1display vlan 2082 查询VLAN属性一般互联网VLAN属性: QinQ 单层语音VLAN属性: commonquit 是退出板子 VLAN属性是common 不要后缀 TAGVLAN 2374 SMartPORT VLan 2374 0/17 0PORT VLan 2374 0/17 1三、1.ONU下挂IAD使用复件HG8240 脚本模板为0/17/0 2 VLAN 2544 2531interface epon 0/17ont add 0 2 mac-auth 9017-AC0F-4478 oam ont-lineprofile-id 18 ont-srvprofile-id 4095 desc RG-haiweixiaofangzhidui 专业知识分享ont port native-vlan 0 2 eth 1 vlan 2531(1 此处为ONU的第几口）quitservice-port vlan 2554 epon 0/17/0 ont 2 multi-service user-vlan 25312.ONU直接开语音使用复件 8240-语音直接下挂ONU 脚本修改参数和上面一样3.813E和8010配置方法与8240相同四、删除老数据第一种直接删除该PON口下的ONT （注意不能乱用，如果该ONU有其他老数据，也会删掉）undo service-port epon 0/6/0 ont 27Yinterface epon 0/6ont delete 0 27quit专业知识分享第二种undo service-port 8409 索引删除第几口数据先查找VLAN （ display vlan 2066），然后会看到前面的索引（上面标黄）专业知识分享五、查找老数据用MAC查找PON display ont info by-mac 0819-A6AA-2874但需要在设备配置的OLT里查找，可查找到PON口、大设备的IP地址等信息六、配置大设备（5620、5626等），详见脚本（B类）1.先给ONU设置管理IP地址（IP地址需要向小丁他们要）以PON口为 0/3/1 2为例 vlan 3201/3202inter epon 0/3 ////进入单板模式ont add 1 2 mac-auth 0025-9EA2-57DB snmp ont-lineprofile-id 17 desc jinmaoguoji-16-01 ///// 添加ONU，后面的desc（描述）要按要求来ont ipconfig 1 2 ip-address 10.65.171.71 mask 255.255.255.0 gateway 10.65.171.1 manage-vlan 6 ////给ONU配个管理IPont snmp-profile 1 2 profile-id 18 ///绑定网管模板quitservice-port vlan 6 epon 0/3/1 ont 2 multi-service user-vlan 6 /////做一条管理 VLAN的业务端口（6在做以上命令之前先输入 display vlan 4020 如果提示不存在4020则还为6，如果4020下面有数据，则改为4020）专业知识分享////////////////////////////////////////////////////////////////////////////////////////////业务板vlan 3201 smart //// 建VLANyservice-port vlan %d epon 0/3/0 ont 15 multi-service user-vlan %d ///////在OLT上做业务端口service-port vlan 3201 epon 0/3/1 ont 2 multi-service user-vlan 3202 tag-transform default ////细流(%d从内层VLAN开始) service-port vlan 34 epon 0/1/3 ont all multi-service user-vlan 447 to 470 tag-transform default /////粗流以上都是在OLT里配置（注意save保存一下），以下命令为在ONU里配置（注意记下ONU的管理IP地址）专业知识分享首先用ONU的管理IP地址登陆ONU专业知识分享专业知识分享ONU 宽带业务1.登陆ONUrootmduadminenconfswitch langdisplay service-port all2.命名ONU（老的ONU就不用做这个命令了）sysname RG-TWYY-B16-U1-ONU01 //ONU命名3.定义时间（老的ONU就不用做这个命令了）time 2014-08-29 11:09:00 ///定义系统时间vlan 3202 /// 建VLANyport vlan 3202 0/0 1 ////从上行口透传MA5612是0 口，其它是1口专业知识分享yservice-port vlan %d eth 0/4/%d multi user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5612service-port vlan 3202 eth 0/1/1 multi user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5626，MA5620 （此为ONU的第几个口，第一口就是1）service-port vlan %d eth 0/1/%d user-vlan untagged rx-cttr 6 tx-cttr 6 ////在ONU上做业务端口MA5626E，MA5620E autosave time on ////自动保存save此做法只适合集团业务，驻地网业务不适用专业知识分享。

1．OLT到OBD光路：
本操作只做OLT-ODF-OBD形成一个光路，且ODF与OBD不同一个局站。

（1）在RM做好ODF—OBD局向光纤：
选择一个局站，新增一个ODF：
在别一个局站，新增一个OBD
（2）ODF-OBD局向光纤
新增一个光纤：
先选择一个光纤，把ODF和OBD用光纤连接起来。

如下图：
ODF起始端成端：如下图
末端点类型改为（ODN（EPON）），光纤与OBD上连端口成端，如下图：
保存退出后，ODF与OBD局向光纤操作完成，如下图：
2．新增ONU
打开资源配置系统的ONU管理里面：
输入红色框数据，点击保存，ONU就可以生成，并生成对应模块的端口：
3．在光路配置里面做OLT-OBD、OBD-ONU的光路：1．OLT-OBD光路：
新增一个工单：
新增一个OLT-OBD光路：
新建一个方案，选择对应的局向光纤：
选择开始局站，打开下方的TAB面“设备端口配置”，如下图：
输入OLT名称：
选择入端子，点击“确认选择”，如下图所示：
右键点击“用跳纤连接”，如下图：
点击保存方案：
2．OBD-ONU的光路
新增OBD-ONU光路：
点击局站后，选择下面TAB页面的“设备端口配置”，如下图：
选择开始端子，输入OBD，点击查询：如下图
选择下联端口，点击查询：
选择结束端子，输入ONU名称，点击查询：
选择ONU上联端口，点击确认选择。

右键，选择跳纤：
点击保存方案：
最后点击工单的“调度完成”，OLT-OBD-ONU光路完成。

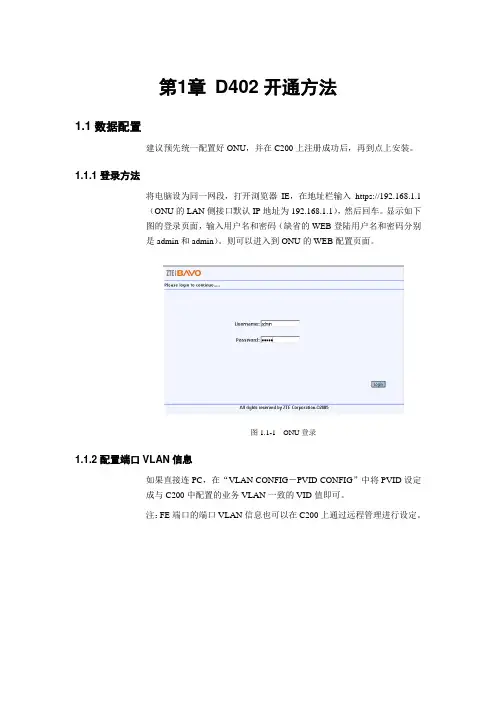

第1章D402开通方法1.1 数据配置建议预先统一配置好ONU，并在C200上注册成功后，再到点上安装。

1.1.1 登录方法将电脑设为同一网段，打开浏览器IE，在地址栏输入https://192.168.1.1（ONU的LAN侧接口默认IP地址为192.168.1.1），然后回车。

显示如下图的登录页面，输入用户名和密码（缺省的WEB登陆用户名和密码分别是admin和admin）。

则可以进入到ONU的WEB配置页面。

图1.1-1 ONU登录1.1.2 配置端口VLAN信息如果直接连PC，在“VLAN CONFIG－PVID CONFIG”中将PVID设定成与C200中配置的业务VLAN一致的VID值即可。

注：FE端口的端口VLAN信息也可以在C200上通过远程管理进行设定。

图1.1-2 PVID配置用TAG方式连交换机时，可在“VLAN CONFIG－VLAN ENTRYCONFIG”配置中增加VLAN，端口配成TAG。

图1.1-3 VLAN配置1.1.3 设置远程管理IP地址将地址栏信息设置为https://192.168.1.1/getpage.gch?pid=2000，则显示为如下图所示的WEB页面，可以设置远程管理IP：图1.1-4 远程管理IP设置IP地址必须统一规划，保证OLT下挂的ONU远程管理IP地址互不冲突。

对应的网管VLAN在C200上也要正确配置。

这样就可以通过WEB方式远程对ONU进行访问了。

1.1.4 保存配置配置成功后，点击WEB页面上的＜Tool＞按钮；点击左侧的SystemCommands链接，进入系统命令页面；点击＜Save All＞按钮，保存所有的配置修改。

图1.1-5 保存配置1.1.5 远程管理ONU的配置一般建议通过上面介绍的WEB方式进行本地配置。

同时网管也支持远程对ONU进行简单的管理.在网管的C200网元上点右键，选“EPON配置－ONU信息管理”。

一、连接串口线到OLT的CON口二、在电脑上打开超级终端名称随便输一个吧，我输的“1”，然后点确定。

选择串口线连接在电脑上的端口，点确定设置端口属性，这里就不用改了，直接确定。

这就是超级终端窗口了，直接按回车Enter。

三、输入用户名：root，密码：admin(输入密码时屏幕没有显示)>>User name:root>>User password:Huawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 2002-2009. All rights reserved.----------------------------------------------------------------------------- User last login information:----------------------------------------------------------------------------- Access Type: SerialIP-Address : --Time : 2011-11-10 08:34:37----------------------------------------------------------------------------- ----------------------------------------------------------------------------- User fail login information:----------------------------------------------------------------------------- Access Type IP-Address Time Login Times----------------------------------------------------------------------------- Serial -- 2011-11-10 09:07:43 113Telnet 192.168.48.101 2011-10-25 17:19:12 3----------------------------------------------------------------------------- 四、切换到中文模式MT5680T>switch language-mode当前语言模式已切换到本地语种五、输入enable、config进入OLT系统配置模式MT5680T>enableMT5680T#configMT5680T(config)#六、进入相关的业务板（这里EPON业务板是插在0号OLT的第2槽）注：本地OLT为0框；槽数为：21槽，序号为：0-20；EPON业务板插在第2槽，端口为4 个，槽序号为：0、1、2、3。

.一、选择需要进入的OLT;..rugaoydrgyd@123enaconlan swiautofind ont disp 自动发现已经上线设备）all(;..;..记录好MAC地址、OLT、PON口、ONT、VLAN（外层和内层）、配置在ONU的第几口;..根据现场人员提示是配什么设备的数据或看已上线设备信息确定设备型号二、确认OLT下有没有添加VLAN信息如果提示为VLAN不存在，需添加VLAN添加外层VLAN脚本（需注意语言和互联网VLAN有区别）VLAN 2554 SMart;..VLAN ATTrib 2554 Q-in-qPORT VLan 2554 0/17 0PORT VLan 2554 0/17 1: common 属性一般互联网VLAN属性: QinQ 单层语音VLAN属性display vlan 2082 查询VLANTAG是退出板子 VLAN属性是common 不要后缀quitVLAN 2374 SMartPORT VLan 2374 0/17 0PORT VLan 2374 0/17 1三、IAD下挂1.ONU脚本复件HG8240 使用2531 0/17/0 2 VLAN 2544 模板为interface epon 0/17ont add 0 2 mac-auth 9017-AC0F-4478 oam ont-lineprofile-id 18ont-srvprofile-id 4095 desc RG-haiweixiaofangzhidui;..vlan 25311 ont port native-vlan 02 ethONU此处为的第几口）(1quitservice-port vlan 2554 epon 0/17/0 ont 2 multi-service user-vlan 25312.ONU直接开语音使用复件 8240-语音直接下挂ONU 脚本修改参数和上面一样3.813E和8010配置方法与8240相同四、删除老数据第一种直接删除该PON口下的ONT （注意不能乱用，如果该ONU有其他老数据，也会删掉）undo service-port epon 0/6/0 ont 27Yinterface epon 0/6ont delete 0 27quit;..第二种undo service-port 8409 索引删除第几口数据先查找VLAN （display vlan 2066），然后会看到前面的索引（上面标黄）;..五、查找老数据info by-mac 0819-A6AA-2874用MAC查找PON display ont但需要在设备配置的OLT里查找，可查找到PON地址等信息口、大设备的IP类）等），详见脚本（B六、配置大设备（5620、5626IP地址需要向小丁他们要）ONU设置管理IP地址（先给1.3201/3202 vlan 为例PON口为0/3/1 2 以////进入单板模式inter epon 0/3，后面的desc（描述）要按要求来添加jinmaoguoji-16-01 ///// ONUsnmp ont-lineprofile-id 17 ont add 1 2 mac-auth 0025-9EA2-57DB descIP ONU配个管理mask 255.255.255.0 gateway 10.65.171.1 manage-vlan 6 ////给ont ipconfig 1 2 ip-address 10.65.171.71///绑定网管模板 2 ont snmp-profile 1 profile-id 18quit的业务端口VLAN /////做一条管理multi-service user-vlan 6service-port vlan 6 epon 0/3/1 ont 2（6在做以上命令之前先输入display vlan 4020 如果提示不存在4020则还为6，如果4020下面有数据，则改为4020）;..////////////////////////////////////////////////////////////////////////////////////////////业务板VLAN 建//// smart vlan 3201yOLT上做业务端口/////// 在multi-service user-vlan %d vlan service-port %d epon 0/3/0 ont 15service-port vlan 3201 epon 0/3/1 ont 2 multi-service user-vlan 3202 tag-transform default ////细流(%d从内层VLAN开始)service-port vlan 34 epon 0/1/3 ont all multi-service user-vlan 447 to 470 tag-transform default/////粗流以上都是在OLT里配置（注意save保存一下），以下命令为在ONU里配置（注意记下ONU的管理IP地址）;..首先用ONU的管理IP地址登陆ONU;..ONU宽带业务;..ONU 登陆1.rootmduadminenconfswitch langdisplay service-port all就不用做这个命令了）（老的ONU2.命名ONU//ONU命名sysname RG-TWYY-B16-U1-ONU01ONU就不用做这个命令了）3.定义时间（老的///定义系统时间time 2014-08-29 11:09:00VLAN /// 建vlan 3202口0 MA5612//// port vlan 3202 0/0 1 从上行口透传是口1，其它是;..y////在ONU上做业务端口MA5612 service-port vlan %d eth 0/4/%d multi user-vlan untagged rx-cttr 6 tx-cttr 6，在////ONU上做业务端口MA5626MA5620 rx-cttr 6 tx-cttr 6 service-port vlan 3202 eth 0/1/1 multi user-vlan untagged1）ONU （此为的第几个口，第一口就是MA5620E service-port vlan %d eth 0/1/%d user-vlan untagged rx-cttr 6 tx-cttr 6 ，MA5626E上做业务端口ONU在////autosave time on 自动保存////save此做法只适合集团业务，驻地网业务不适用;.。

onu认证配置实验总结-回复什么是ONU认证配置？ONU认证配置是指将光网络单元（ONU）接入光纤宽带网络，并通过认证配置过程将其注册到光网络中，以便能够正常接受网络服务和信息传输。

ONU认证配置通常涉及多个步骤和参数的设置，其中包括ONU的基本信息、IP地址分配、VLAN配置、业务配置等。

通过认证配置过程，网络服务提供商可以确保只有经过授权的设备才能接入他们的网络，从而提高网络的安全性和稳定性。

ONU认证配置的步骤和方法1.确认ONU的基本信息：在进行ONU认证配置之前，首先需要确认ONU 的基本信息，包括设备型号、硬件版本、SN号等。

这些信息通常可以在ONU的标签上或设备配置界面中找到。

确保正确识别并记录这些基本信息，将有助于后续的认证配置过程。

2.连接ONU至OLT设备：将ONU通过光纤线缆与OLT（光线终端）设备连接。

确保连接稳定可靠，并遵循设备厂商的连接指南。

连接完成后，ONU会与OLT建立一个物理连接。

3.配置ONU的IP地址：一般情况下，ONU通常需要分配IP地址才能正常工作。

可以通过DHCP服务器或手动分配IP地址的方式完成，具体操作取决于网络提供商的要求。

如果使用DHCP服务器，ONU将动态获取一个可用的IP地址。

如果手动分配IP地址，需要进入设备的配置界面，根据网络提供商的指导进行设置。

4.配置ONU的VLAN：VLAN（虚拟局域网）用于将不同的网络设备划分到不同的虚拟网络中，以实现安全隔离和资源分配等功能。

根据网络提供商的要求，配置ONU的VLAN，通常需要在设备的配置界面中进行相应的设置。

将ONU划分到正确的VLAN中，确保其能够正常接收和发送网络数据。

5.配置ONU的业务设置：ONU通常需要进行各种业务设置，以满足网络提供商和用户的需求。

这些设置可能包括接入方式（如PPPoE、静态IP 等）、无线网络配置、路由设置等。

根据网络提供商的要求，通过设备的配置界面进行相应的设置。

反向供电ONU简易配置指导一、组网示意图：二、ONU常用配置命令1、串口连接设备：使用串口线连接ONU串口，打开超级终端。

新建连接后，在端口设置里面先点击还原默认值，然后再把波特率修改为38400。

（这一点非常总要）。

需要注意如果需要粘贴配置，需要配置行延时和字符延时（点击文件属性设置ASCII码设置行延时填写100毫秒字符延时20毫秒）2、配置ONU IP地址：登录设备后输入用户名和密码（默认用户名是admin，默认密码为123456）；键入enable进入全局模式；键入configure terminal进入配置模式；（在配置模式下就可以进行配置了）键入show version查看ONU版本，要求新设备的版本新于V100R001B01D001P005SP4；配置IP地址：ipaddress 192.168.2.2 255.255.255.0 192.168.2.1，语法为IP 掩码网关；配置管理VLAN：首先创建管理VLAN （vlan 100创建VLAN 100），然后使用ip vlan 100配置管理VLAN。

3、配置ONU端口VLAN：vlan-isolation 1000 11000为起始VLAN ，1为步长（就是每个VLAN 的递增步长），使用这一条命令就可以实现每个端口配置不同的VLAN，PON口上行实现VLAN透传。

三、保存配置在配置模式下使用：copy running-config startup-config获得提示后按y，确认保存，保存后ONU会提示保存成功四、ONU常用查看命令1、查看配置：show running-config2、查看端口：show interface ethernet 0/23、查看VLAN：show vlan 1004、查看端口POE属性：show poe mode interface 如果端口POE属性为enable，则在次端口必须接上供电器，用户才能够上网五、其它常用配置命令VLAN中添加端口：switchport ethernet 0/1；删除VLAN：no vlan 100（VLAN号或者all删除所有VLAN）；恢复默认值：clear startup-config（在全局模式下执行，重启后恢复默认值，需要注意IP地址只能修改而不能够回复到默认值）；改变端口的PVID：首先进入到第四端口switchport ethernet 0/4，改变第四端口的PVID为1003 switchport access vlan 1003需要注意1003 VLAN必须首先建立；返回上一级：exit；改变端口的POE属性：在端口模式下poe mode disable(关闭端口的POE认证属性，用户可以不供电直接接上端口使用，打开为poe mode enable)；改变端口为TAG属性：在端口模式下tag_mode tag（或者untag）；升级ONU：load application tftp 192.168.2.200 XXX.zblob 需要打开TFTP服务器，IP地址为TFTP服务器IP地址，文件名需要包括扩展名。

华为ONU数据配置➢进入OLT的config配置模式➢执行display ont autofind all查找需要进行配置的ONU➢进入单板：interface epon 0/1➢ont add 3sn-auth xxxx-xxxx-xxxx snmp ont-linepro 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E，其中3代表PON口的位置,xxxx-xxxx-xxxx 代表ONU的MAC地址，后面未ONU的描述信息，一般填写ONU的详细装机地址➢确认是否PON口添加成功，display board 0/1即可查到该ONUID➢ont ipconfig 3 26static ip-address 192.168.200.9 mask 255.255.255.0 vlan 3priority 0 gateway 192.168.200.1 配置SNMP信息，26代表其ONUID，192.168.200.9代表ONU配置的IP地址，3代表ONU透传的管理VLAN➢添加service-port：service-port vlan 3 gpon 0/1/3 ont 126 gemport 1 multi-service user-vlan 3service-port vlan 1410 gpon 0/1/3 ont 26 gemport 2 multi-service user-vlan 1000对于纯宽带的MA5626E需要添加管理Vlan和数据Vlan两条，1410对应外层VLAN，1000对应内层VLAN，而对于带语音的MA5620E、MA5616还需要多添加两个语音Vlan。

上述步骤完成后可以ping通ONU，则可以通过telnet，配置ONU的数据➢登陆ONU，进入config配置模式➢配置宽带数据：vlan 1000 to 1015 //添加数据Vlanport vlan 1000 to 1015 0/0 1 //在上行口透传undo service-port all y y //删除默认配置的service-portmulti-service-port from-vlan 1410 board 1 user-vlan untagged rx-cttr 6 tx-cttr 6y //添加宽带的service-portsave //保存数据对于纯宽带的ONU，配置到这里就可以了。
