马蹄焰池窑设计窑炉及设计(玻璃)课程设计说明书题目:年产1.2万吨玻璃酒瓶燃油马蹄焰池窑的设计学生姓名:学号:院(系):材料科学与工程学院专业:无机非金属材料工程指导教师:2012 年 6 月 17 日陕西科技大学窑炉及设计(玻璃)课程设计任务书材料科学与工程学院无机非金属材料工程专业班级学生:题目:年产1.2万吨玻璃酒瓶燃油马蹄焰池窑的设计课程设计从2012 年6 月4 日起到2012 年6 月17 日1、课程设计的内容和要求(包括原始数据、技术要求、工作要求等):(1) 原始数据:a.产品规格:青白酒瓶容量500mL, 重量400g/只b.行列机年工作时间及机时利用率:313 天,95%c.机速:QD6行列机青白酒瓶38只/分钟d.产品合格率:90%e.玻璃熔化温度1430℃f.玻璃形成过程耗热量q玻=2350kJ/kg玻璃液g.重油组成(质量分数%),见表1。
表1 重油组成(2) 设计计算说明书组成(电子纸质版)参考目录如下1.绪论1.1设计依据1.2简述玻璃窑炉的发展历史及今后的发展动向1.3对所选窑炉类型的论证1.4有关工艺问题的论证2.设计计算内容2.1日出料量的计算2.2熔化率的选取2.3熔窑基本结构尺寸的确定2.4燃料燃烧计算2.5燃料消耗量的计算2.6小炉结构的确定与计算2.7蓄热室的设计2.8窑体主要部位所用材料的选择和厚度的确定3.主要技术经济指标4.对本人设计的评述参考文献设计说明书格式见《陕西科技大学课程设计说明书撰写格式暂行规范》。
(3)图纸要求采用绘图纸铅笔绘制,图纸断面见参考图。
图幅大小见表3。
各断端面绘图比例必须一致。
表3 图纸要求2、对课程设计成果的要求〔包括图表、实物等硬件要求〕:1、绪论课程设计是培养学生运用《玻璃窑炉及设计》课程的理论和专业知识,解决实际问题,进一步提高设计、运算、使用专业资料等能力的重要教学环节。
目的是使学生受到设计方法的初步训练,逐步树立正确的设计观点,增强设计能力、创新能力和综合能力,初步掌握窑炉及其它热工设备设计的基本知识和技能,并对所学窑炉热工理论知识进行验证和深化,为将来从事生产、设计、研究及教学等方面工作打下良好的基础。

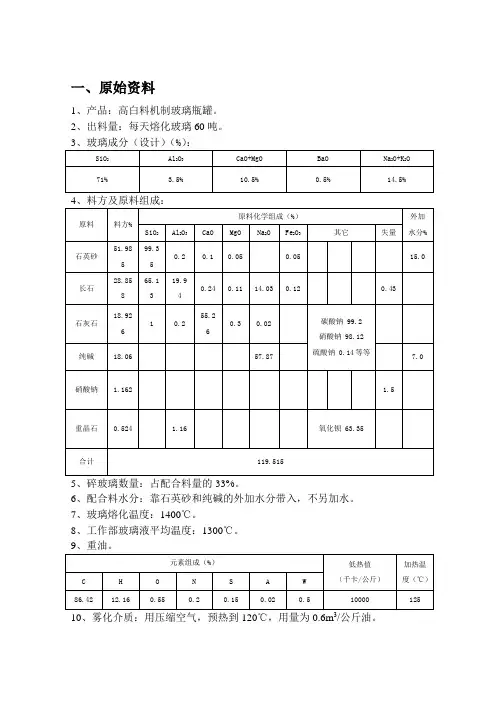

一、原始资料1、产品:高白料机制玻璃瓶罐。
2、出料量:每天熔化玻璃60吨。
3、玻璃成分(设计)(%):SiO2Al2O3CaO+MgO BaO Na2O+K2O71% 3.5% 10.5% 0.5% 14.5%4、料方及原料组成:原料料方%原料化学组成(%)外加水分% SiO2Al2O3CaO MgO Na2O Fe2O3其它失量石英砂51.985 99.350.2 0.1 0.05 0.05 15.0长石28.858 65.1319.940.24 0.11 14.03 0.12 0.43石灰石18.926 1 0.255.260.3 0.02 碳酸钠 99.2硝酸钠 98.12硫酸钠 0.14等等纯碱18.06 57.87 7.0 硝酸钠 1.162 1.5重晶石0.524 1.16 氧化钡 63.35合计119.5155、碎玻璃数量:占配合料量的33%。
6、配合料水分:靠石英砂和纯碱的外加水分带入,不另加水。
7、玻璃熔化温度:1400℃。
8、工作部玻璃液平均温度:1300℃。
9、重油。
元素组成(%)低热值(千卡/公斤)加热温度(℃)C H O N S A W86.42 12.16 0.55 0.2 0.15 0.02 0.5 10000 125 10、雾化介质:用压缩空气,预热到120℃,用量为0.6m3/公斤油。
11、喷嘴砖孔吸入的空气量:0.5m3/公斤油。
12、助燃空气预热温度:1050℃。
13、空气过剩系数a:取1.2。
14、火焰空气内表面温度:熔化部1450℃,工作部1350℃。
15、窑体外表面平均温度(℃):窑顶侧胸墙前后胸墙电容锆砖池墙池底熔化部250 180 200 160 130 17516、熔化池内玻璃液温度(℃):液面窑池上部(平均)窑池上下部交接层窑池下部(平均)池底1400 900 1280 1265 1250池深方向玻璃液温降:窑池上部为2℃/cm,窑池下部为1℃/cm。

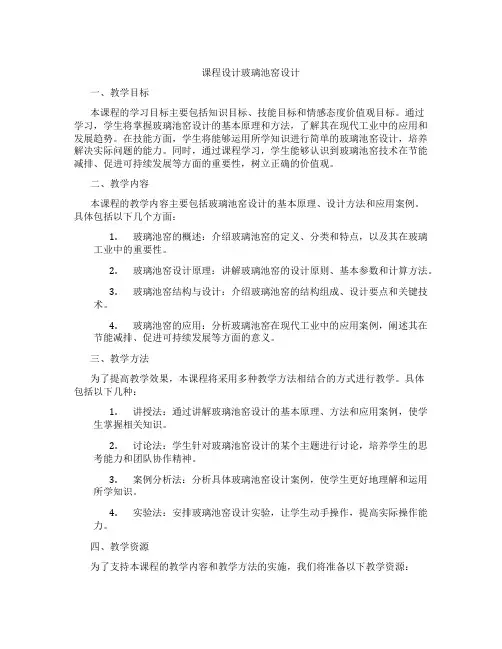

课程设计玻璃池窑设计一、教学目标本课程的学习目标主要包括知识目标、技能目标和情感态度价值观目标。
通过学习,学生将掌握玻璃池窑设计的基本原理和方法,了解其在现代工业中的应用和发展趋势。
在技能方面,学生将能够运用所学知识进行简单的玻璃池窑设计,培养解决实际问题的能力。
同时,通过课程学习,学生能够认识到玻璃池窑技术在节能减排、促进可持续发展等方面的重要性,树立正确的价值观。
二、教学内容本课程的教学内容主要包括玻璃池窑设计的基本原理、设计方法和应用案例。
具体包括以下几个方面:1.玻璃池窑的概述:介绍玻璃池窑的定义、分类和特点,以及其在玻璃工业中的重要性。
2.玻璃池窑设计原理:讲解玻璃池窑的设计原则、基本参数和计算方法。
3.玻璃池窑结构与设计:介绍玻璃池窑的结构组成、设计要点和关键技术。
4.玻璃池窑的应用:分析玻璃池窑在现代工业中的应用案例,阐述其在节能减排、促进可持续发展等方面的意义。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学。
具体包括以下几种:1.讲授法:通过讲解玻璃池窑设计的基本原理、方法和应用案例,使学生掌握相关知识。
2.讨论法:学生针对玻璃池窑设计的某个主题进行讨论,培养学生的思考能力和团队协作精神。
3.案例分析法:分析具体玻璃池窑设计案例,使学生更好地理解和运用所学知识。
4.实验法:安排玻璃池窑设计实验,让学生动手操作,提高实际操作能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选用国内权威、实用的玻璃池窑设计教材,为学生提供系统的理论知识。
2.参考书:推荐相关领域的参考书籍,丰富学生的知识体系。
3.多媒体资料:制作课件、视频等多媒体资料,直观地展示玻璃池窑设计的过程和应用案例。
4.实验设备:配备必要的实验设备,为学生提供实际操作的机会。
五、教学评估本课程的评估方式将包括平时表现、作业和考试三个部分,以全面客观地评价学生的学习成果。

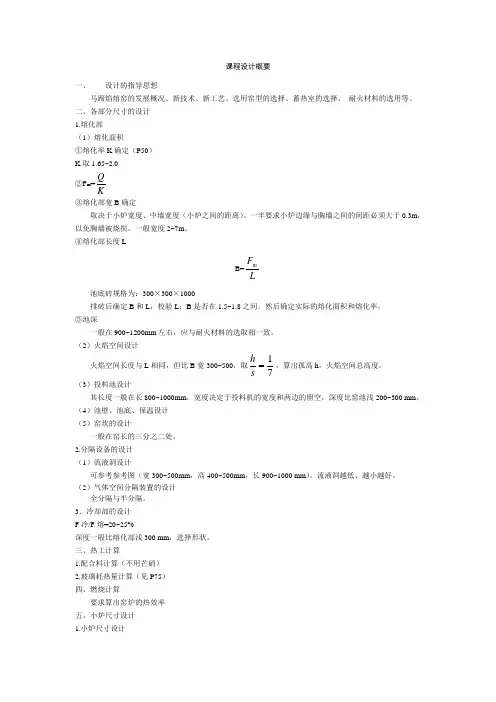

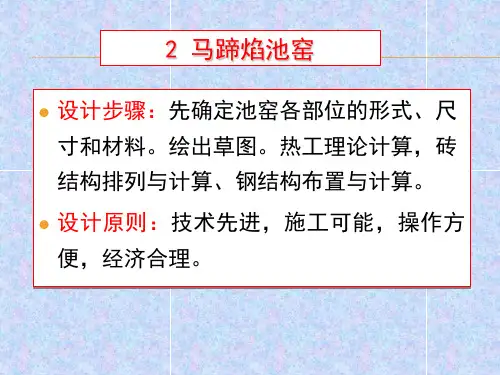

课程设计概要一、 设计的指导思想马蹄焰熔窑的发展概况、新技术、新工艺、选用窑型的选择、蓄热室的选择、 耐火材料的选用等。
二、各部分尺寸的设计1.熔化部(1)熔化面积①熔化率K 确定(P50)K 取1.65~2.0②F m =K Q③熔化部宽B 确定取决于小炉宽度、中墙宽度(小炉之间的距离)。
一半要求小炉边缘与胸墙之间的间距必须大于0.3m ,以免胸墙被烧损。
一般宽度2~7m 。
④熔化部长度L B=L F m池底砖规格为:300×300×1000 排砖后确定B 和L ,校验L :B 是否在1.5~1.8之间。
然后确定实际的熔化面积和熔化率。
⑤池深一般在900~1200mm 左右,应与耐火材料的选取相一致。
(2)火焰空间设计火焰空间长度与L 相同,但比B 宽300~500,取71 s h ,算出孤高h ,火焰空间总高度。
(3)投料池设计其长度一般在长800~1000mm ,宽度决定于投料机的宽度和两边的留空,深度比窑池浅200~300 mm 。
(4)池壁、池底、保温设计(5)窑坎的设计一般在窑长的三分之二处。
2.分隔设备的设计(1)流液洞设计可参考参考图(宽300~500mm ,高400~500mm ,长900~1000 mm )。
流液洞越低、越小越好。
(2)气体空间分隔装置的设计全分隔与半分隔。
3.冷却部的设计F 冷/F 熔=20~25%深度一般比熔化部浅300 mm ,选择形状。
三、热工计算1.配合料计算(不用芒硝)2.玻璃耗热量计算(见P75)四、燃烧计算要求算出窑炉的热效率五、小炉尺寸设计1.小炉尺寸设计①小炉脖下的操作空间(见P59),即水平通道。
②炉口面积:喷喷喷W T V F ⨯+⨯=273273V 0——每秒流过小炉口的空气标态流量(此处取10m/s )T 喷——喷火口处火焰温度(此处取1200℃)。
③经验指标 满足5.2~3.2=熔喷F F 即可。
④火口的宽与高选取小炉的宽,再计算出小炉的高(高相同)。

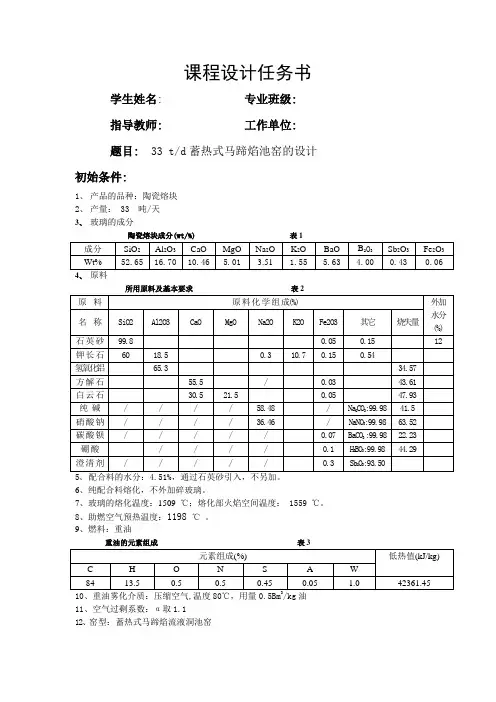

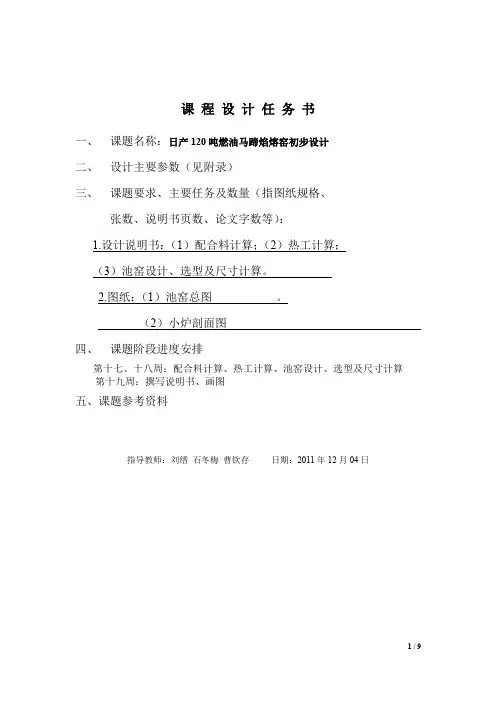

课程设计任务书学生姓名: 专业班级:指导教师:工作单位:题目: 33 t/d蓄热式马蹄焰池窑的设计初始条件:1、产品的品种:陶瓷熔块2、产量: 33 吨/天3、玻璃的成分陶瓷熔块成分(wt/%)表14、原料所用原料及基本要求表26、纯配合料熔化,不外加碎玻璃。
7、玻璃的熔化温度:1509 ℃;熔化部火焰空间温度: 1559 ℃。
8、助燃空气预热温度:1198 ℃。

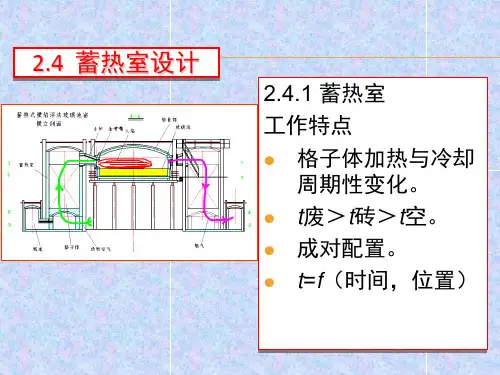

9、燃料:重油重油的元素组成表310、重油雾化介质:压缩空气,温度80℃,用量0.5Bm/kg油11、空气过剩系数:α取1.112、窑型:蓄热式马蹄焰流液洞池窑要求完成的主要任务:一、撰写设计说明书,主要内容包括:1、设计依据及相关政策、法律、法规及设计规范2、物料平衡计算(列出计算过程)2.1配料计算2.2去气产物及组成计算3、热平衡计算(列出计算过程)3.1燃料燃烧计算3.2玻璃形成过程所消耗的热量计算3.3燃料消耗量近似计算4、窑炉的结构设计详细说明各部位的作用,各主要参数选择依据,并进行方案对比。
4.1熔化部设计包括熔化部的面积、长、宽、深度、火焰空间及投料口的尺寸。
4.2工作部的设计包括工作部的面积、长、宽、深度及火焰空间的尺寸。
4.3玻璃液的分隔设备的设计4.4出料口的设计4.5小炉口的计算与设计4.6蓄热室的计算与设计4.7烟道与烟囱尺寸的确定5、窑炉耐火材料的设计与选择包括池壁、池底、胸墙、大碹、蓄热室的耐火材料及保温材料的设计与选择。
要求作方案对比,阐述选择依据。
6、窑炉主要技术经济指标①熔化量:②熔化率:③熔化部面积:④冷却部面积:⑤一侧蓄热室格子砖的受热面积:⑥单位熔化部面积所占格子砖受热面积:⑦每公斤玻璃液所消耗的热量:⑧燃料消耗量:⑨玻璃熔成率。
二、用CAD绘制一张窑炉总图(3#图打印)时间安排:18周讲课、查阅资料、设计计算、绘制草图;19周 CAD制图;20周撰写设计说明书、答辩。
指导教师签名:年月日系主任(或责任教师)签名:年月日目录1.设计依据及相关的法律法规 (1)1.1设计的依据:课程设计任务书 (1)1.2国家相关法律、法规及设计规范 (1)1.3马蹄焰窑炉的特点 (2)2.物料平衡计算 (2)2.1配料计算 (2)2.2去气产物及组成计算 (4)3.热平衡计算 (5)3.1燃料燃烧计算 (5)3.2玻璃形成过程中所消耗的热量 (6)3.3燃料消耗量近似计算 (7)4.窑炉的结构设计 (8)4.1熔化部的设计 (8)4.2工作部的设计 (11)4.3玻璃液的分隔设备(流液洞)的设计 (11)4.4出料口的设计 (12)4.5 小炉口的计算与设计 (12)4.6蓄热室的计算与设计 (13)4.7烟道与烟囱尺寸的确定 (15)5. 主要技术经济指标 (16)6. 参考文献 (16)7. 总结 (16)设计题目:33 t/d蓄热式马蹄焰池窑的设计1 设计依据及相关的法律法规设计依据及其基本原则:随着工业生产现代化水平的日益提高,能源供应日趋紧张,在本设计中,为了节约能源、降低成本,采用有效的保温措施。

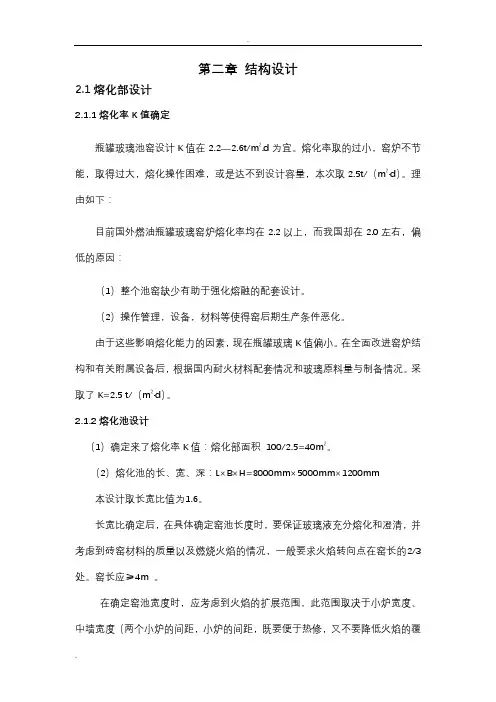

第二章结构设计2.1熔化部设计2.1.1熔化率K值确定瓶罐玻璃池窑设计K值在2.2—2.6t/m2.d为宜。
熔化率取的过小,窑炉不节能,取得过大,熔化操作困难,或是达不到设计容量,本次取2.5t/(m2·d)。
理由如下:目前国外燃油瓶罐玻璃窑炉熔化率均在2.2以上,而我国却在2.0左右,偏低的原因:(1)整个池窑缺少有助于强化熔融的配套设计。
(2)操作管理,设备,材料等使得窑后期生产条件恶化。
由于这些影响熔化能力的因素,现在瓶罐玻璃K值偏小。
在全面改进窑炉结构和有关附属设备后,根据国内耐火材料配套情况和玻璃原料量与制备情况。
采取了K=2.5 t/(m2·d)。
2.1.2熔化池设计(1)确定来了熔化率K值:熔化部面积 100/2.5=40m2。
(2)熔化池的长、宽、深:L×B×H=8000mm×5000mm×1200mm本设计取长宽比值为1.6。
长宽比确定后,在具体确定窑池长度时,要保证玻璃液充分熔化和澄清,并考虑到砖窑材料的质量以及燃烧火焰的情况,一般要求火焰转向点在窑长的2/3处。
窑长应≥4m 。
在确定窑池宽度时,应考虑到火焰的扩展范围,此范围取决于小炉宽度、中墙宽度(两个小炉的间距,小炉的间距,既要便于热修,又不要降低火焰的覆盖面积,一般小炉之间的通道宽度取0.9~1.2 m )。
窑池宽度约为2~7m。
长宽选定后,当然具体尺寸还要按照池底排砖情况(最好是直缝排砖)作出适量调整,池底一般厚为200~300m。
具体的池底排列会在后面设计的选材方面进行说明。
这里先不做细讲。
综上,本次选用L=8m ,B=5m。
窑池深度一般根据经验确定。
池深一般在900—1200mm为宜。
池深不仅影响到玻璃液流和池底温度,而且影响玻璃液的物理化学均匀性以及窑炉的熔化率。
一般池底温度在1200—1360℃之间较为合适。
池底温度的提高可使熔化率提高。
但池底温度高于1380℃时,需要提高池底耐火材料的质量及品种,否则则会加速池底的侵蚀并降低炉龄,且会增加玻璃球的结石含量,这对后道拉丝生产是不利的,影响池底温度的决定性因素是玻璃的铁含量和玻璃气氛。
马蹄焰池窑设计范文引言:一、马蹄焰池窑的设计原理二、马蹄焰池窑的结构设计1.燃烧室:燃烧室一般呈圆形或半圆形,其设计要考虑到燃料的燃烧效率和热能的传输效果。
燃烧室通常由耐高温材料制成,如耐火砖等。
燃烧室的顶部设有燃料进料口,以供燃料的添加。
燃料进料口应设计合理,以保证燃料的均匀燃烧。
2.通风管道:通风管道主要起到热能传输的作用。
燃烧室中的燃料燃烧后产生的热气通过通风管道传输到窑腔中,使陶瓷得以加热和烧制。
通风管道通常由金属材料制成,以保证热气的顺利传输。
通风管道的设计要考虑到热能的损失和烟尘的排放问题。
3.窑腔:窑腔是陶瓷材料的烧制空间,其形状和尺寸可根据具体需求进行设计。
一般来说,窑腔的底部设有燃烧室和通风管道的连接口,以便热气的引入。
窑腔的内部应平整且无尖角,以避免陶瓷材料的破损。
窑腔的门口应设有可开合的门,以便陶瓷的取出和放入。
三、马蹄焰池窑的工作过程1.燃料的添加:在燃烧室的顶部设有燃料进料口,燃料可以是木柴、煤炭或天然气等。
燃料的添加要均匀,以保证燃烧的稳定性和效率。
2.燃烧过程:燃料在燃烧室中燃烧,产生大量的热气和火焰。
热气通过通风管道传输到窑腔中,使陶瓷材料得以加热和烧制。
燃烧过程需要进行控制,以保证燃烧的稳定性和有效性。
3.陶瓷的烧制:热气通过窑腔中的陶瓷材料,使其逐渐加热并烧结。
烧制过程中需要控制热气的温度和流动速度,以保证陶瓷的质量。
烧制时间的长短和烧制温度的高低可以根据具体需求进行调整。
四、马蹄焰池窑的优缺点1.热能利用效率高:燃烧室与窑腔分离,热气通过通风管道传输,使热能得到充分利用。
2.烧制效果好:热气的温度和流动速度可以进行调控,使陶瓷的烧制效果更佳。
3.结构简单:马蹄焰池窑的结构相对简单,制造成本较低。
然而,马蹄焰池窑也存在一些缺点:1.空间利用率低:马蹄焰池窑的结构占用空间较大,不适合场地狭小的地方。
2.烟尘排放问题:燃料的燃烧会产生大量的烟尘,对环境造成污染。
总结:马蹄焰池窑是一种传统的窑炉形式,以其特殊的结构和独特的燃烧方式在陶艺界得到广泛应用。
目录1.绪论 (1)2. 计算内容 (4)2.2 熔化率的选取 (4)2.3熔窑基本结构尺寸的确定 (4)2.4 窑体主要部位所用材料的选择和厚度的确定 (6)2.5 燃料燃烧计算 (7)2.6燃料消耗量的计算 (8)2.7 小炉结构的确定与计算 (10)2.8蓄热室的设计 (11)2.9 窑体主要部位所用材料的选择和厚度的确定 (12)3.主要技术经济指标 (12)4.对本人设计的评述 (14)参考文献 (14)1.绪论课程设计是培养学生运用《玻璃窑炉及设计》课程的理论和专业知识解决实际问题,进一步提高设计运算,使用专业资料等能力。
目的是使学生受到设计方法的初步训练,逐步树立正确的设计观点,增强设计能力,创新能力和综合能力,逐步掌握窑炉及其他热工设备设计的基础知识和技能,并对所学窑炉热工设备理论知识进行验证和深化,为将来从事生产、设计、研究及教学奠定良好的基础,同时为毕业论文打下坚实的基础。
1.1设计依据设计内容:年产12000吨高白料酒瓶燃油蓄热式马蹄焰池窑(1)原始数据:a)产品规格:青白酒瓶容量500mL, 重量400g/只b)行列机年工作时间及机时利用率:313 天,95%c)机速:QD6行列机青白酒瓶38只/分钟d)产品合格率:90%e)玻璃熔化温度1430℃f)玻璃形成过程耗热量q玻=2350kJ/kg玻璃液g)重油组成(质量分数%),见表1﹣11.2 述玻璃窑炉的发展历史及今后的发展动向玻璃窑炉是熔制玻璃的热工设备,利用燃料的化学能、电能或其它能源产生热量,造成可控的高温环境,使玻璃配合料在其中经传热、传质和动量传递过程,完成物理和化学变化,经过熔化、澄清、均化和冷却等阶段,为生产提供一定数量和质量的玻璃液。
