D型卧式多级离心泵使用说明书

卧式多级离心泵安装卧式多级离心泵为单吸多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成。

卧式多级离心泵使用说明1.安装顺序：(1)机组运到现场，附带底座者已装好电动机，找平底座时可不必卸下水泵和电机。

(2)将底座放在地基上，在地脚螺钉附近垫楔形垫铁，将底座垫高20~40毫米，准备找平后填充水泥浆之用。

(3)用水平仪检查底座的水平度，找平后扳紧地脚螺母用水泥浆填充底座，待水泥干涸后应再次检查水平度。

(4)当机组功率较大时，为了方便运输可能会将泵、电机及底座分开包装，这时即需要用户自行安装，校正水泵机组，其方法如洗：a.将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除净，并把水泵和电机放到底座上。

b.调整泵轴水平，找平后适当上紧螺母，以防走动。

c.吊起电机，使泵联轴器和电机联轴器配合，放下电机到底做上相应位置。

d.调整两联轴器间隙为5mm左右，并校正电机轴与泵轴的轴心线是否重合，其方法是将平尺放在联轴器上，两联轴器外圆与平尺相平，若不重合，应调整电机或泵的相对位置，或垫以薄片来调整。

e.为了检查安装的精度，要在联轴器圆周上几个不同位置上用塞尺测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数不得越过0.3毫米．两端中心线上下或左右的差数不得越过0.1毫米。

(5)当机组不带底座时，则需在基础上直接安装，其方法与4相似，但应更加注意校正。

2.安装注意事项：1、安装时管路重量不应承受在泵上，否则易损坏水泵。

2、安装时必须拧紧地脚螺栓，且每间隔一定时段应对泵进行检查防止其松动，以免水泵起动时发生剧烈振动而影响泵的性能。

3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物（如石块、铁砂等）以免水泵运行时损坏过流部件。

4、为了维护方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程泵，为防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力而生产的事故，从而确保水泵在最佳工况下运行，延长水泵的使用寿命。

多级离心泵操作规程
《多级离心泵操作规程》
一、前言
多级离心泵是一种常见的工业设备，用于输送液体或压缩气体。

为了确保多级离心泵的安全运行和有效使用，制定了以下操作规程，以指导操作人员正确操作和维护多级离心泵。

二、操作前准备
1. 对多级离心泵进行必要的检查和维护，确保各部件完好无损。

2. 检查电机、泵体和管道连接是否牢固可靠。

3. 确保电源和控制开关处于正常状态。

4. 了解所输送液体的性质和工作条件，确保与多级离心泵的适配性。

三、操作步骤
1. 打开控制开关，启动电机。

2. 检查泵体和管道是否有漏水、漏气等现象，如有，及时停止并解决问题。

3. 逐渐打开进出口阀门，使泵体内液体或气体逐渐稳定流动。

4. 监测多级离心泵的运行状态，确保工作稳定。

5. 如需要停止运行，先关闭进出口阀门，然后关闭电机。

四、注意事项
1. 在运行过程中，严禁随意更改流量和压力的调节器设置。

2. 注意泵周围的安全防护，防止触电、被夹、被喷等意外事故发生。

3. 定期对多级离心泵进行检查和维护，如清洗、更换密封件、轴承等。

4. 在使用过程中，发现异常噪音、振动等现象时，应立即停机检查并解决问题。

五、结语
多级离心泵是一项常见的工业设备，正确的操作和维护对设备的正常运行和寿命延长至关重要。

制定并执行操作规程，是保障设备安全运行的重要举措。

希望操作人员能够严格遵守操作规程，确保多级离心泵的安全运行和有效使用。

D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D ---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m³/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。

一、D型多级离心泵产品概述：D型多级离心泵，供输送清水及物理化学性质类似于水的液体之用。

本泵扬程为19－245.7m，流量为18至162m3/h。

液体的最高温度不超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

D型多级离心泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适用于矿山和城市给排水工程之用DF型泵供输-20℃~105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa DM型泵供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，被输送介质的温度不大于80℃，适用于钢铁厂、矿山排水、污水输送等场合。

离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。

当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。

当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。

与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。

叶轮不停旋转，液体也连续不断的被吸入和压出。

由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。

离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。

因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。

一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。

具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。

本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！D型单吸多级离心清水泵D85-45*4多级卧式离心泵概述：D型泵为单吸、多级、节段式离心清水泵。

适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D85-45*4多级卧式离心泵参数范围：流量Q 10~500m3/h扬程H 33~850mD85-45*4多级卧式离心泵型号说明：D型泵在型号表示方法上有三种，现分述如下：1）D280-43/84×5“D”－表示单级、多吸、节段式离心清水泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

“84”－表示年号。

“5”－表示级数。

2）D80-30×5多好呀“D”－表示单级、多吸、节段式离心清水泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150D30×5“150”－表示泵的吸入口直径（mm）。

“D”－表示单级、多吸、节段式离心清水泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

D85-45*4多级卧式离心泵结构型式：D型泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

D85-45*4多级卧式离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

D85-45*4多级卧式离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

D85-45*4多级卧式离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

CHANGSHA JINGONG SPECIAL KIND PUMP FACTORYD DF DY2006 . 05 NO . 01我们的质量信誉，是您最佳的选择目录概述......................................................................................................................... 1 型号意义................................................................................................................ 1 性能范围................................................................................................................ 2 结构说明................................................................................................................ 2 结构图 .................................................................................................................... 3 D 型多级离心泵结构图.............................................................................. 3 性能参数表 ...................................................................................................... - 4 --1-我们的质量信誉，是您最佳的选择概述该系列泵系卧式单吸多级分段式离心泵， 采用了国家推荐使用的高效节能产品的水力模 型。

D46-50x6卧式多级离心泵概述：D46-50x6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：46m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D46-50x6卧式多级离心泵产品结构说明D46-50x6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D46-50x6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

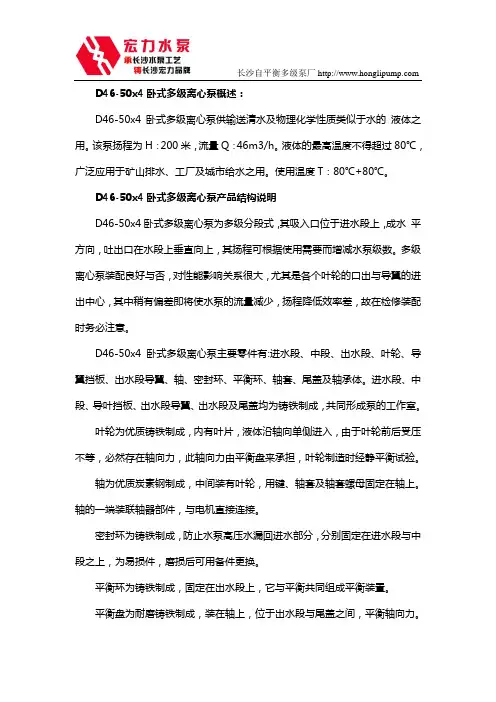

D46-50x4卧式多级离心泵概述：D46-50x4卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：200米，流量Q：46m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D46-50x4卧式多级离心泵产品结构说明D46-50x4卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D46-50x4卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

离心泵的主要过流部件有吸水室、叶轮和压水室，在十二五期间，我国泵及真空设备制造业将会保持百分之二十的市场增长速度，当前市场上的农用水泵绝大多数为离心泵，在本文中主要为大家带来的是多级离心泵使用说明：1、启动前检查润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；盘动泵的转子1～2转检查转子是否有摩擦或卡住现象；在联轴器附近或皮带防护装置等处是否有妨碍转动的杂物；轴承座、泵、电动机的基础地脚螺栓是否松动；泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调节阀；启动多级离心泵，看其叶轮转向是否与设计转向一致，若不一致，须使叶轮完全停止转动并调整电动机接线后，方可再启动。

2、多级离心泵充水水泵在启动以前，泵壳和吸水管内须先充满水，这是因为有空气存在的情况下，多级离心泵吸人口真空无法形成和保持。

3、多级离心泵暖泵输送高温液体的泵，如电厂的锅炉给水泵，在启动多级离心泵前须先暖泵。

这是因为给水泵在启动时，高温给水流过泵内，使泵体温度从常温很快升高到100～200℃，这会引起泵内外和各部件之间的温差，若没有足够长的传热时间和适当控制温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。

江苏凯泉泵业制造有限公司，是一家从事水泵的研发设计、制造生产、销售安装的高新技术企业。

创业十年来，公司自主开发了离心泵、空调泵、消防泵、潜污泵供水设备等十余个品种水泵，产品通过了ISO9001质量体系认证，产品质量和性能获得了用户单位的好评。

以用户满意为中心，以优良服务为保障是企业的经营理念。

公司把客户的利益放在首位，把诚信当作经营准则，从而也使公司自身取得了长足的发展，产品销往全国各地，并与多家空调机厂的产品配套使用。

公司官网/，或者可以直接进入凯泉店铺，店铺网址为。

D型卧式多级离心泵安装使用说明D型卧式多级离心泵是一种高效、节能的水泵设备，广泛应用于工业领域的供水、消防、冷却循环等工艺系统中。

为了保证其正常运行和延长使用寿命，正确的安装和使用非常重要。

以下是D型卧式多级离心泵的安装使用说明。

一、安装前准备1.确保安装地点坚实平整，并符合泵的重量和尺寸要求。

2.泵和管道连接前，应清理泵和管道内部的异物，以确保泵的正常通畅。

3.泵安装之前，要检查各个部件的包装是否完好，零部件是否齐全。

二、安装步骤1.首先将泵轴与电机轴对准，使用合适的联轴器进行连接。

安装时，注意保持泵和电机轴的同心度。

2.安装垫片和上下两侧的法兰，紧固螺栓，并按照扭矩要求进行拧紧。

3.通过连接法兰将泵与管道连接起来。

连接时，要确保连接紧密，无泄漏，并使用密封胶封闭接口处。

4.安装好泵后，进行初次调整。

调整泵的位置，使其与管道之间的弹性支撑件正常工作。

5.调整泵的进口和出口阀门，确保阀门处于开启状态，并且管道畅通，无阻塞。

三、使用注意事项1.在首次启动之前，要检查泵是否与电机正常连接，电源是否符合要求，并确保泵轴能自由旋转，无卡阻现象。

2.启动泵之前，应将泵内充满水，排除空气。

启动时，应逐步打开进口和出口阀门，确保无水锤现象。

3.启动后，要及时观察泵的运行情况，检查泵体是否有异常振动、噪音等现象，并在正常工作条件下根据需要调整进口和出口阀门的开度。

4.泵在运行过程中，要确保供水介质干净，不得含有固体颗粒和纤维等杂质，以防止堵塞泵的进出口和叶轮。

5.定期检查和维护泵的润滑情况，确保泵轴承和机械密封的正常运行。

如果发现异常情况，应及时更换和修理。

四、停机与保养1.停机前，首先关闭进口和出口阀门，使泵没有负载运行一段时间，保证供水介质完全排空，然后再切断电源。

2.定期清洗泵的内部和外部，并检查各个紧固螺栓是否松动，有无漏水、漏油等情况。

3.定期检查泵的轴承、机械密封等易损件的磨损情况，并根据需要进行更换。

D型煤矿用多级清水离心泵说明书一、概述1.1D型煤矿用多级清水离心泵是卧式多级清水离心泵。

它适用于输送清水及物理化学性质类似于清水的其它液体。

广泛应用于工厂、城市供水、矿山排水等场合。

1.2D型泵抽送介质温度不大于80℃。

本型泵系列性能范围（按规定点）：流量：25—288m³/h扬程：90—603m各种型号水泵性能参数见附表。

1.3型号意义说明D155—67×9 200D43×4D—煤矿用多级清水离心泵D—煤矿用多级清水离心泵155—额定流量（m³/h）200—泵进口直径67—单级扬程（m）43—单级扬程9—级数4—级数二、结构说明本系列的卧式多级离心泵为两端支承，壳体部分是节段式，泵传动方式是通过弹性联轴器与电动机联接；泵的旋转方向，从驱动端看泵，为顺时针旋转。

2.1 定子部分主要由吸入段、中段、吐出段、填料函体等分别用拉紧螺栓和螺栓联接成一体，吐出口均垂直向上，吸入口为水平方向。

2.2 转子部分主要由轴、叶轮、平衡盘及轴套等零件组成。

2.3泵的密封2.3.1 吸入段、中段、吐出段之间的静止结合面用纸垫来密封。

2.3.2 泵各级间采用节流密封。

2.3.3 泵的两侧轴封采用软填料密封。

2.3.4 采用挡水圈挡水，防止水进入轴承。

2.4 轴承部分整个转子由轴两端的滚柱轴承来支承，轴承采用油脂润滑。

五、泵的装配与检测本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。

诸如叶轮出口中心与导叶进口中心的对准、泵的转子部分与定子部分的各个密封间隙值大小及均匀等，装配式应按图纸的技术要求，方能保证装配质量。

5.1转子部件以两轴承为支撑分别测量叶轮口环、叶轮挡套（或叶轮后脐子）、平衡挡套的圆跳动值a及平衡盘端面的跳动值b应符合转子结合部图纸（随机图纸）的要求。

5.2定子部分测量转子轴向串平衡环（套）的端面跳动值，应符合总装图和要求5.3装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。

D、DＧ系列多级离心清水泵使用说明书河北高通泵业有限公司一、概述D、DＧ型泵系多级、节段式离心清水泵,适用于矿山、工厂及城市给水、排水用、供输送不含固体颗粒及磨料、不含悬浮物得清水,或物理化学性质类似于清水得其它液体。

被输送液体温度在—20℃~8０℃、二、型号说明1) 例１50D/DＧ３０X51５0—泵吸入口直径(mm)D、DＧ—多级、节段式离心清水泵３０-单级扬程为30ｍ5—泵级数为5级2) 例D/DＧ280—４３Ｘ５Ｄ/DＧ—多级、节段式离心清水泵２80-泵得流量(m３/h)43—单级扬程为４３m５-泵级数为５级三、结构说明1、泵壳体部分泵壳体部分主要由轴承、前段、中段、后段、导叶等用螺栓联接成整体,前段吸入口中线呈水平线,后段吐出口中线与水平垂直。

2、转子部分转子部分主要由轴承及安装在轴上得叶轮、轴套、平衡盘等零件组成。

轴上零件用平键与轴套螺母紧固使之与轴成为一体、整个转子由两端轴承支承在泵壳体上,转子部分得叶轮数目就是根据泵得级数而定。

3、轴承部分本D、DG型泵轴承有滑动轴承与滚动轴承两种,按型号不同而定,均不承受轴向力。

泵在运行中应当允许转子部分在泵壳体中轴向游动,不能采用向心轴承。

4、泵得密封泵得前段、中段、后段之间密封面均采用二硫化钼润滑脂密封,转子部分与固定部分之间靠密封环、导叶套、填料密封,当密封环与导叶套得磨损程度已影响泵得工作与性能时应予及时更换。

5、平衡机构平衡机构由平衡环、平衡盘、平衡套等组成,平衡机构用于平衡泵得轴向力。

在下述操作程序中,请注意“警告”、“小心”、“注意"标记词,这些词旨在强调人身安全与恰当得操作方法及维修方面得重点,其词义解释如下:警告:操作程序、习惯等若违背,可能引起人身伤亡事故小心:ﻩ操作程序、习惯等若违背,可能引起对设备得损坏注意:ﻩ操作程序、条件等应引起高度重视四、到货检查到货后,应立即对设备进行验收,因装运引起得任何缺陷应立即报告给承运人。

D型多级离心泵供输送清水或物理、化学性质类似于水的液体之用。

介质温度不大于80℃，它适用于矿山排水和工厂、城市建筑供水，远距离输水等长下的。

节能系列产品，具有效率高、运行噪声低、抗汽蚀性能好、结构合理、使用寿命长等优点。

DG锅炉给水泵供输送清水或物理、化学性质类似于水的液体之用。

介质温度不大于105℃，它适用于小型锅炉给水或输送热水和类似热水的介质。

型号意义：例如：D6-25×6或例如：DG6-25×6D-卧式多级离心泵DG-锅炉给水泵6-流量（m3/h）25-单级扬程(米)6-泵级数D、DG卧式多级离心泵性能参数表：型号口经mm 流量扬程转速效率必需气蚀余量电机功率进口出口m3/h L/S （m）（r/min）(%) （m）(KW)D、DG6-25×340 40 6.3 1.75 752950 45 25.5D、DG6-25×4100 7.5 D、DG6-25×5125 7.5 D、DG6-25×6150 11 D、DG6-25×7175 11 D、DG6-25×8200 15 D、DG6-25×9225 15 D、DG6-25×10250 18.5 D、DG6-25×11275 18.5 D、DG6-25×12300 18.5D、DG12-25×350 40 12.5 3.47 752950 54 27.5D、DG12-25×4100 11 D、DG12-25×5125 11 D、DG12-25×6150 15 D、DG12-25×7175 15 D、DG12-25×8200 18.5 D、DG12-25×9225 18.5 D、DG12-25×10250 22。

D155-30*10卧式多级离心泵概述：D155-30*10卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：300米，流量Q：155m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D155-30*10卧式多级离心泵产品结构说明D155-30*10卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D155-30*10卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
