各种焊接方法及代号

焊接方式代号
焊接方式通常使用一到四位数字的代码来表示，以下是常见的焊接方式代号及其含义：
1. 手工电弧焊（SMAW）：代号为111，代表手工沿直焊，1代表该焊接方式的三个特征：手工、电弧、焊丝表面保护。

2. 氩弧焊（TIG）：代号为141，代表氩弧嵌入焊，1代表氩弧焊。

3. 电阻焊（RSW）：代号为21，代表焊接的两个金属件需要通过电阻热量来熔化并加热两个金属之间的接触面。

4. 电弧镀焊（SAW）：代号为121，代表电弧下垂对角线焊接，1代表焊接弧。

5. 焊锡焊（Soldering）：代号为311，代表焊接材料是焊锡。

6. 气焊（Oxy-fuel welding）：代号为311，代表焊接材料是氧焊。

7. 气体保护焊（GMAW）：代号为135，代表使用惰性气体进行保护的金属活动焊接。

8. 焊接热重焊（RPE）：代号为5122，代表使用的加热源是室内电流、气焊火焰或弧焊火焰。

这些是常见的焊接方式代号示例，根据不同的规范和标准，代号可能会有所不同。

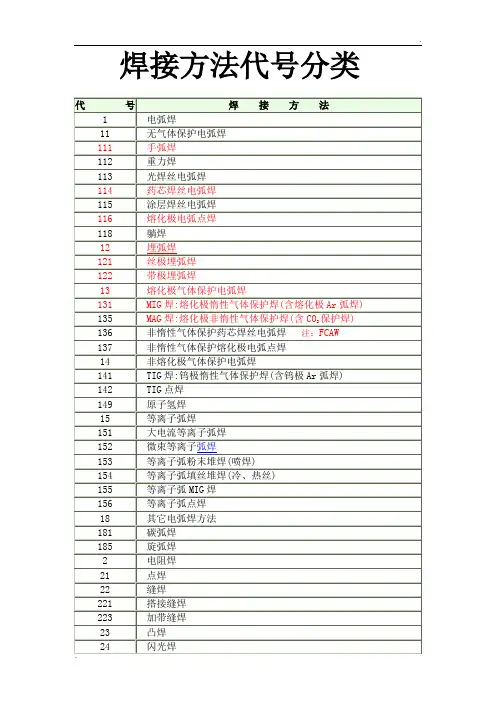

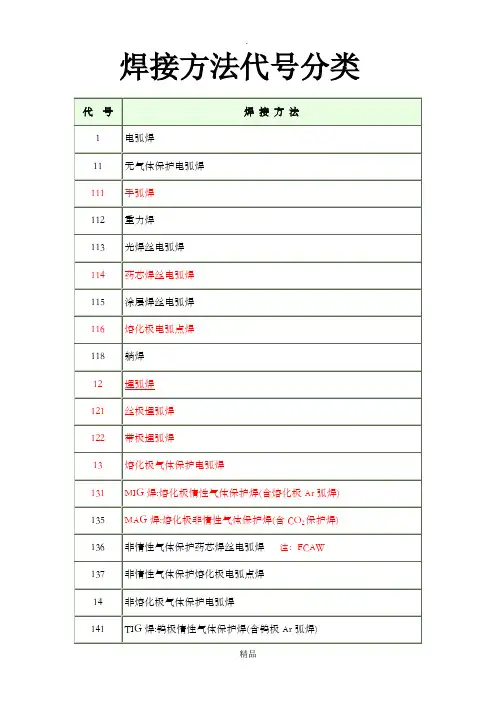

焊接方法代号分类焊接代号AW——ARC WELDING——电弧焊AHW——atomic hydrogen welding——原子氢焊BMAW——bare metal arc welding——无保护金属丝电弧焊CAW——carbon arc welding——碳弧焊CAW-G——gas carbon arc welding——气保护碳弧焊CAW-S——shielded carbon arc welding——有保护碳弧焊CAW-T——twin carbon arc welding——双碳极间电弧焊EGW——electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW——gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding——钨极气体保护电弧焊GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊MIAW——magnetically impelled arc welding——磁推力电弧焊PAW——plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding——螺栓电弧焊SAW——submerged arc welding——埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering——浸沾钎焊FS——furnace soldering——炉中钎焊IS——induction soldering——感应钎焊IRS——infrared soldering——红外钎焊INS——iron soldering——烙铁钎焊RS——resistance soldering——电阻钎焊TS——torch soldering——火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS——wave soldering——波峰钎焊B——BRAZING——软钎焊BB——block brazing——块钎焊DFB——diffusion brazing——扩散焊DB——dip brazing——浸沾钎焊EXB——exothermic brazing——反应钎焊FB——furnace brazing——炉中钎焊IB——induction brazing——感应钎焊IRB——infrared brazing——红外钎焊RB——resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB——twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air-acetylene welding——空气乙炔焊OAW——oxy-acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding——氢氧焊PGW——pressure gas welding——气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB——adhesive bonding——粘接BW——braze welding——钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding——碳弧钎焊EBBW——electron beam braze welding——电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB——flow brazing——波峰钎焊FLOW——flow welding——波峰焊LBBW——laser beam braze welding——激光钎焊EBW——electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum——中真空电子束焊EBW-NV——non vacuum——非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG——consumable guide eletroslag welding——熔嘴电渣焊IW——induction welding——感应焊LBW——laser beam welding——激光焊PEW——percussion welding——冲击电阻焊TW——thermit welding——热剂焊THSP——THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP-W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying——等离子喷涂VPSP-W——vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC-F——flux cutting——熔剂切割OC-P——metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC-A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC-P——oxypropanne cutting——氧丙酮切割OAC——oxygen arc cutting——氧气电弧切割OG——oxygen gouging——气刨OLC——oxygen lance cutting——氧矛切割AC——ARC CUTTING——电弧切割CAC——carbon arc cutting——碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC——gas metal arc cutting——熔化极气体保护电弧切割GTAC——gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC——shielded metal arc cutting——焊条电弧切割HIGH ENERGY BEAM CUTTING——高能束切割EBC——electron beam cutting——电子束切割LBC——laser beam cutting——激光切割LBC-A——air——空气激光切割LBC-EV——evaporative——蒸气激光切割LBC-IG——inert gas——惰性气体激光切割LBC-O——oxygen——氧气激光切割如有侵权请联系告知删除，感谢你们的配合！。

焊接方法代号分类焊接代号AW——ARC WELDING——电弧焊AHW——atomic hydrogen welding——原子氢焊BMAW——bare metal arc welding——无保护金属丝电弧焊CAW——carbon arc welding——碳弧焊CAW-G——gas carbon arc welding——气保护碳弧焊CAW-S——shielded carbon arc welding——有保护碳弧焊CAW-T——twin carbon arc welding——双碳极间电弧焊EGW——electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW——gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding——钨极气体保护电弧焊GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊MIAW——magnetically impelled arc welding——磁推力电弧焊PAW——plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding——螺栓电弧焊SAW——submerged arc welding——埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering——浸沾钎焊FS——furnace soldering——炉中钎焊IS——induction soldering——感应钎焊IRS——infrared soldering——红外钎焊INS——iron soldering——烙铁钎焊RS——resistance soldering——电阻钎焊TS——torch soldering——火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS——wave soldering——波峰钎焊B——BRAZING——软钎焊BB——block brazing——块钎焊DFB——diffusion brazing——扩散焊DB——dip brazing——浸沾钎焊EXB——exothermic brazing——反应钎焊FB——furnace brazing——炉中钎焊IB——induction brazing——感应钎焊IRB——infrared brazing——红外钎焊RB——resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB——twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air-acetylene welding——空气乙炔焊OAW——oxy-acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding——氢氧焊PGW——pressure gas welding——气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB——adhesive bonding——粘接BW——braze welding——钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding——碳弧钎焊EBBW——electron beam braze welding——电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB——flow brazing——波峰钎焊FLOW——flow welding——波峰焊LBBW——laser beam braze welding——激光钎焊EBW——electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum——中真空电子束焊EBW-NV——non vacuum——非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG——consumable guide eletroslag welding——熔嘴电渣焊IW——induction welding——感应焊LBW——laser beam welding——激光焊PEW——percussion welding——冲击电阻焊TW——thermit welding——热剂焊THSP——THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP-W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying——等离子喷涂VPSP-W——vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC-F——flux cutting——熔剂切割OC-P——metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC-A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC-P——oxypropanne cutting——氧丙酮切割OAC——oxygen arc cutting——氧气电弧切割OG——oxygen gouging——气刨OLC——oxygen lance cutting——氧矛切割AC——ARC CUTTING——电弧切割CAC——carbon arc cutting——碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC——gas metal arc cutting——熔化极气体保护电弧切割GTAC——gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC——shielded metal arc cutting——焊条电弧切割HIGH ENERGY BEAM CUTTING——高能束切割EBC——electron beam cutting——电子束切割LBC——laser beam cutting——激光切割LBC-A——air——空气激光切割LBC-EV——evaporative——蒸气激光切割LBC-IG——inert gas——惰性气体激光切割LBC-O——oxygen——氧气激光切割。

§2-5焊缝代号焊缝代号是工程语言的一种，他可以统一焊接结构图纸上的符号，将来大家到工作岗位上之后将会经常遇到阅读焊接图纸或自己设计焊接图纸的任务，如果对焊接符号看不懂或在自己设计的焊接图纸上不会应用焊接符号对一个焊接专业的毕业生来讲将是不可想象的。

焊缝代号主要包括各种焊接方法的代号，焊缝的基本符号、辅助符号、引出线等几部分。

一、各种焊接方法的代号以简明的符号或字头代表各种焊接方法。

S(手工焊)、Q(气焊)、C(CO2焊)、A(氩弧焊)、D(电渣焊)、J(接触焊)Z(自动焊)、Z H(焊剂垫)、Zb(铜垫板)、Zg(钢垫板)、Zs(手工封底)二、基本符号表示焊缝剖面形状的符号，如：焊缝型式、坡口型式例如：（表3-9）I 型焊缝———// V型焊缝———V角焊缝———⊿封底焊缝———常用基本符号见表2-3 。

表2-3 基本符号三、辅助符号辅助符号是对基本符号所表示的焊缝的一些附加要求，或者说辅助符号是表示焊缝表面形状特征的符号例如：“一”表示焊缝表面的加厚高必须磨平“︶”表示焊缝表面凹陷（如海洋石油钻井平台上的所有角焊缝都必须磨平）“Z”表示双面交错间断焊，辅助符号及其应用示例见表2-4-1、2-4-2。

表2-4-1 辅助符号表2-4-2 辅助符号的应用示例四、补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，补充符号及其应用示例见表2-5-1、2-5-2。

序号名称示意图符号说明1 带垫板符号1)表示焊缝底部有垫板2 三面焊缝符号1)表示三面带有焊缝3 周围焊缝符号表示环绕工件周围焊缝4 现场符号表示在现场或工地上进行焊接5 尾部符号可以参照GB 5185标注焊接工艺方法等内容表2-5-2 补充符号应用示例示意图标注示例说明表示V形焊缝的背面底部有垫板工件三面带有焊缝，焊接方法为手工电弧焊表示在现场沿工件周围施焊五、焊缝尺寸符号及其标注位置基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表2-6。

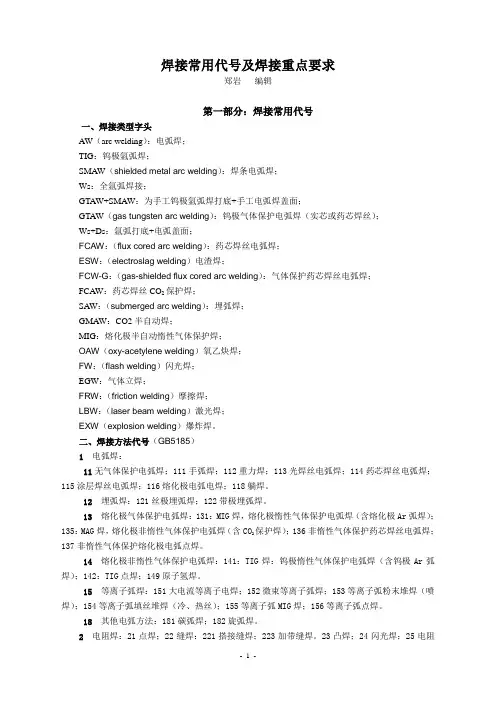

焊接常用代号及焊接重点要求郑岩编辑第一部分：焊接常用代号一、焊接类型字头AW（arc welding）：电弧焊；TIG：钨极氩弧焊；SMAW（shielded metal arc welding）：焊条电弧焊；Ws：全氩弧焊接；GTAW+SMAW：为手工钨极氩弧焊打底+手工电弧焊盖面；GTAW（gas tungsten arc welding）：钨极气体保护电弧焊（实芯或药芯焊丝）；Ws+Ds：氩弧打底+电弧盖面；FCAW：（flux cored arc welding）：药芯焊丝电弧焊；ESW：（electroslag welding）电渣焊；FCW-G：（gas-shielded flux cored arc welding）：气体保护药芯焊丝电弧焊；FCAW：药芯焊丝CO2保护焊；SAW：（submerged arc welding）：埋弧焊；GMAW：CO2半自动焊；MIG：熔化极半自动惰性气体保护焊；OAW（oxy-acetylene welding）氧乙炔焊；FW：（flash welding）闪光焊；EGW：气体立焊；FRW：（friction welding）摩擦焊；LBW：（laser beam welding）激光焊；EXW（explosion welding）爆炸焊。

二、焊接方法代号（GB5185）1 电弧焊：11无气体保护电弧焊；111手弧焊；112重力焊；113光焊丝电弧焊；114药芯焊丝电弧焊；115涂层焊丝电弧焊；116熔化极电弧电焊；118躺焊。

12 埋弧焊：121丝极埋弧焊；122带极埋弧焊。

13 熔化极气体保护电弧焊：131：MIG焊，熔化极惰性气体保护电弧焊（含熔化极Ar弧焊）；135：MAG焊，熔化极非惰性气体保护电弧焊（含CO2保护焊）；136非惰性气体保护药芯焊丝电弧焊；137非惰性气体保护熔化极电弧点焊。

14 熔化极非惰性气体保护电弧焊：141：TIG焊：钨极惰性气体保护电弧焊（含钨极Ar弧焊）；142：TIG点焊；149原子氢焊。

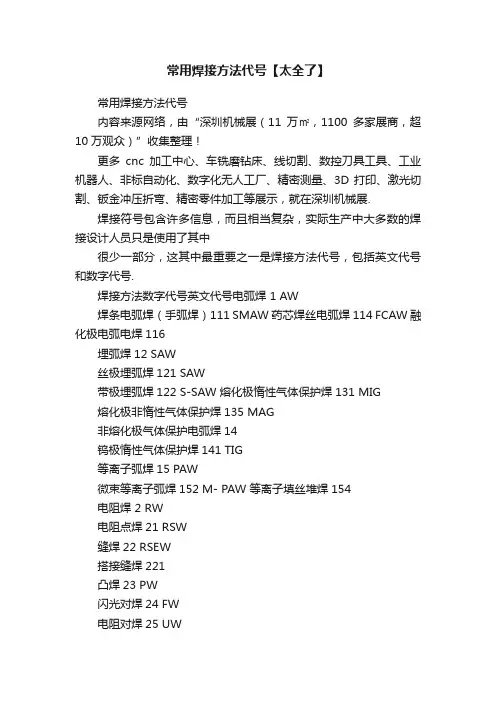

常用焊接方法代号【太全了】常用焊接方法代号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分，这其中最重要之一是焊接方法代号，包括英文代号和数字代号.焊接方法数字代号英文代号电弧焊 1 AW焊条电弧焊（手弧焊）111 SMAW 药芯焊丝电弧焊114 FCAW 融化极电弧电焊116埋弧焊12 SAW丝极埋弧焊121 SAW带极埋弧焊122 S-SAW 熔化极惰性气体保护焊131 MIG熔化极非惰性气体保护焊135 MAG非熔化极气体保护电弧焊14钨极惰性气体保护焊141 TIG等离子弧焊15 PAW微束等离子弧焊152 M- PAW 等离子填丝堆焊154电阻焊 2 RW电阻点焊21 RSW缝焊22 RSEW搭接缝焊221凸焊23 PW闪光对焊24 FW电阻对焊25 UW其他电阻焊方法29高频电阻焊291 RW-HF气焊 3 OFW 氧—乙炔焊311 OAW 压焊 4 PW 超声波焊41 USW 摩擦焊42 FRW 扩散焊45 DFW 冷压焊48 CW 其他焊接方法7 电渣焊72 ESW 电子束焊76 EBW 硬钎焊、软钎焊9 B,S 硬钎焊91 B火焰硬钎焊912 BT 炉中硬钎焊913 FB盐浴硬钎焊915感应硬钎焊916 IB超声波硬钎焊917 USB电阻硬钎焊918 RB真空硬钎焊924 VB软钎焊94 S火焰软钎焊942 TS炉中软钎焊943 FS浸沾软钎焊944 DS感应软钎焊946 IS烙铁软钎焊952 INS内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

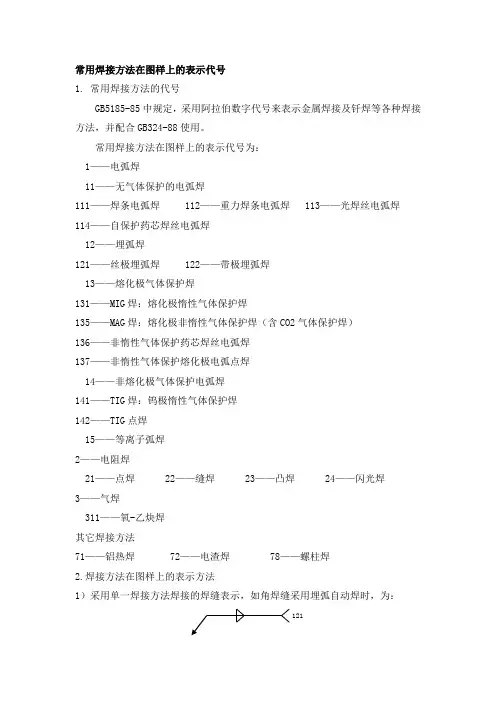

常用焊接方法在图样上的表示代号1. 常用焊接方法的代号GB5185-85中规定，采用阿拉伯数字代号来表示金属焊接及钎焊等各种焊接方法，并配合GB324-88使用。

常用焊接方法在图样上的表示代号为：1——电弧焊11——无气体保护的电弧焊111——焊条电弧焊 112——重力焊条电弧焊 113——光焊丝电弧焊114——自保护药芯焊丝电弧焊12——埋弧焊121——丝极埋弧焊 122——带极埋弧焊13——熔化极气体保护焊131——MIG焊：熔化极惰性气体保护焊135——MAG焊：熔化极非惰性气体保护焊（含CO2气体保护焊）136——非惰性气体保护药芯焊丝电弧焊137——非惰性气体保护熔化极电弧点焊14——非熔化极气体保护电弧焊141——TIG焊：钨极惰性气体保护焊142——TIG点焊15——等离子弧焊2——电阻焊21——点焊 22——缝焊 23——凸焊 24——闪光焊3——气焊311——氧-乙炔焊其它焊接方法71——铝热焊 72——电渣焊 78——螺柱焊2.焊接方法在图样上的表示方法1）采用单一焊接方法焊接的焊缝表示，如角焊缝采用埋弧自动焊时，为：1212）采用组合焊接方法焊接的焊缝表示，如板单元对接焊缝，开V型坡口，首先采用CO气体保护焊打底，然后采用埋弧自动焊填充，为：2 Array 135 / 1213.焊接方法新旧代号对照见表1。

表1 焊接方法新旧代号对照焊缝符号及标注原则GB324-88中规定了焊缝符号和在图样上的标注原则。

1.焊缝符号焊缝符号一般由基本符号和指引线组成，必要时还可增加辅助符号、补充符号和焊缝尺寸符号。

1）焊缝标注的基本符号见表9。

表9 焊缝标注的基本符号2）焊缝标注的辅助符号见表10。

表10 焊缝标注的辅助符号3）焊缝标注的补充符号见表11。

4）焊缝尺寸符号见表12。

表11 焊缝标注的补充符号表12 焊缝尺寸符号2.焊缝符号标注原则1）焊缝符号在图样上的标注位置完整的焊缝表示方法，除了基本符号、辅助符号、补充符号外，还包括指引线、尺寸符号及数据。

焊接方法TIG 焊: 钨极惰性气体保护焊( 含钨极Ar 弧焊)螺柱电弧焊螺柱电阻焊硬钎焊、软钎焊、钎接焊硬钎焊2CAW-G ——gas carbon arc welding —— 气保护碳弧焊CAW-S——shielded carbon arc welding —— 有保护碳弧焊CAW-T ——twin carbon arc welding —— 双碳极间电弧焊3EGW ——electrogas welding —— 气电立焊RSEW—— resistance seam welding—— 电阻缝焊RSEW-HF ——high-frequency seam welding —— 高频电阻缝焊RSEW-I ——induction seam welding —— 感应电阻缝焊RSEW-MS —— mash seam welding—— 压平缝焊RSW——resistance spot welding—— 点焊UW ——upset welding —— 电阻对焊45TCAB ——twin carbon arc brazing —— 双碳弧钎焊OFW ——OXYFUEL GAS WELDING —— 气焊AAW ——air-acetylene welding —— 空气乙炔焊OAW ——oxy-acetylene welding —— 氧乙炔焊OHW ——oxy-hydrogen welding —— 氢氧焊PGW ——pressure gas welding —— 气压焊OTHER WELDING AND JOINING —— 其他焊接与连接方法AB ——adhesive bonding —— 粘接ABW ——arc braze welding —— 电弧钎焊CABW ——carbon arc braze welding —— 碳弧钎焊EBBW ——electron beam braze welding —— 电子束钎焊EXBW ——exothermic braze welding —— 热反应钎焊FLB —— flow brazing —— 波峰钎焊FLSP-W ——wire flame spraying —— 丝材火焰喷涂HVOF —— high velocity oxyfuel spraying —— 高速氧燃气喷涂PSP ——plasma spraying —— 等离子喷涂VPSP-W —— vacuum plasma spraying —— 真空等离子喷涂TC ——THERMAL CUTTING —— 热切割OC ——OXYGEN CUTTING —— 气割CAC-A ——air carbon arc cutting —— 空气碳弧切割GMAC ——gas metal arc cutting —— 熔化极气体保护电弧切割GTAC—— gas tungsten arc cutting—— 钨极气体保护电弧切割PAC——plasma arc cutting—— 等离子弧切割SMAC ——shielded metal arc cutting —— 焊条电弧切割HIGH ENERGY BEAM CUTTING —— 高能束切割EBC——electron beam cutting —— 电子束切割LBC ——laser beam cutting—— 激光切割6。

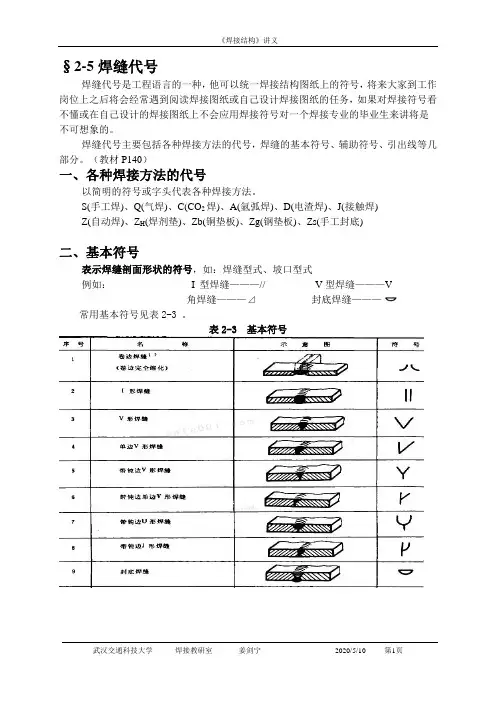

§2-5焊缝代号焊缝代号是工程语言的一种，他可以统一焊接结构图纸上的符号，将来大家到工作岗位上之后将会经常遇到阅读焊接图纸或自己设计焊接图纸的任务，如果对焊接符号看不懂或在自己设计的焊接图纸上不会应用焊接符号对一个焊接专业的毕业生来讲将是不可想象的。

焊缝代号主要包括各种焊接方法的代号，焊缝的基本符号、辅助符号、引出线等几部分。

（教材P140）一、各种焊接方法的代号以简明的符号或字头代表各种焊接方法。

S(手工焊)、Q(气焊)、C(CO2焊)、A(氩弧焊)、D(电渣焊)、J(接触焊)Z(自动焊)、Z H(焊剂垫)、Zb(铜垫板)、Zg(钢垫板)、Zs(手工封底)二、基本符号表示焊缝剖面形状的符号，如：焊缝型式、坡口型式例如：I 型焊缝———// V型焊缝———V角焊缝———⊿封底焊缝———常用基本符号见表2-3 。

表2-3 基本符号三、辅助符号辅助符号是对基本符号所表示的焊缝的一些附加要求，或者说辅助符号是表示焊缝表面形状特征的符号例如：“一”表示焊缝表面的加厚高必须磨平“︶”表示焊缝表面凹陷（如海洋石油钻井平台上的所有角焊缝都必须磨平）“Z”表示双面交错间断焊，辅助符号及其应用示例见表2-4-1、2-4-2。

表2-4-1 辅助符号表2-4-2 辅助符号的应用示例四、补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，补充符号及其应用示例见表2-5-1、2-5-2。

五、焊缝尺寸符号及其标注位置基本符号必要时可附带有尺寸符号及数据，这些尺寸符号见表2-6。

1）六、引出线引出线是指引焊缝位置的符号，并且是标注焊缝基本符号、辅助符号的地方。

指引线一般由带有箭头的箭头线和两条互相平行的基准线（一条为细实线（GB4457.4 中的 B 型线），另一条为虚线（GB4457.4 中的 F 型线））两部分组成，指引线为细实线（图2-3），必要时允许箭头线弯折一次。

需要时可在基准线（实线）末端加一尾部，作其他说明之用（如焊接方法、相同焊缝数量等）。

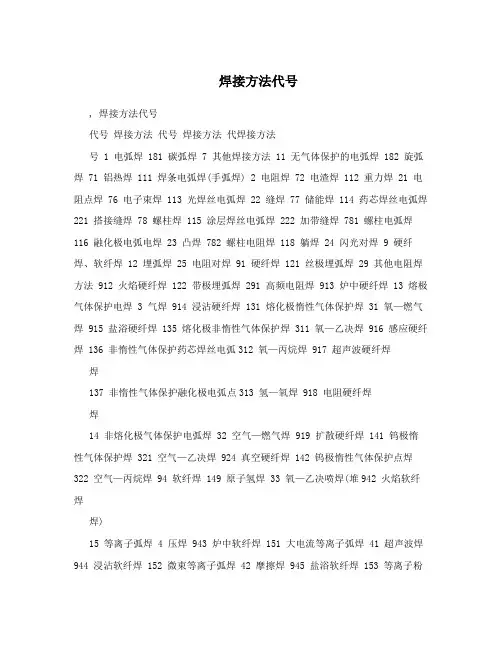

焊接方法代号, 焊接方法代号代号焊接方法代号焊接方法代焊接方法号 1 电弧焊 181 碳弧焊 7 其他焊接方法 11 无气体保护的电弧焊 182 旋弧焊 71 铝热焊 111 焊条电弧焊(手弧焊) 2 电阻焊 72 电渣焊 112 重力焊 21 电阻点焊 76 电子束焊 113 光焊丝电弧焊 22 缝焊 77 储能焊 114 药芯焊丝电弧焊221 搭接缝焊 78 螺柱焊 115 涂层焊丝电弧焊 222 加带缝焊 781 螺柱电弧焊116 融化极电弧电焊 23 凸焊 782 螺柱电阻焊 118 躺焊 24 闪光对焊 9 硬纤焊、软纤焊 12 埋弧焊 25 电阻对焊 91 硬纤焊 121 丝极埋弧焊 29 其他电阻焊方法 912 火焰硬纤焊 122 带极埋弧焊 291 高频电阻焊 913 炉中硬纤焊 13 熔极气体保护电焊 3 气焊 914 浸沾硬纤焊 131 熔化极惰性气体保护焊 31 氧—燃气焊 915 盐浴硬纤焊 135 熔化极非惰性气体保护焊 311 氧—乙决焊 916 感应硬纤焊 136 非惰性气体保护药芯焊丝电弧312 氧—丙烷焊 917 超声波硬纤焊焊137 非惰性气体保护融化极电弧点313 氢—氧焊 918 电阻硬纤焊焊14 非熔化极气体保护电弧焊 32 空气—燃气焊 919 扩散硬纤焊 141 钨极惰性气体保护焊 321 空气—乙决焊 924 真空硬纤焊 142 钨极惰性气体保护点焊322 空气—丙烷焊 94 软纤焊 149 原子氢焊 33 氧—乙决喷焊(堆942 火焰软纤焊焊)15 等离子弧焊 4 压焊 943 炉中软纤焊 151 大电流等离子弧焊 41 超声波焊944 浸沾软纤焊 152 微束等离子弧焊 42 摩擦焊 945 盐浴软纤焊 153 等离子粉末堆焊 45 扩散焊 946 感应软纤焊 154 等离子填丝堆焊 47 气压焊 952 烙铁软纤焊 18 其他电弧焊方法 48 冷压焊焊接工艺方法代号2009-09-26 11:25焊接工艺方法序号焊接名词符号1 氧乙炔焊 OAW2 手工电弧焊 SMAW3 埋弧焊 SAW4 非熔化极气体保护焊 GTAW (即氩弧焊TIG)5 熔化极气体保护焊 GMAW (含半自动药芯焊丝保护焊FCAW)6 钨极惰性气体保护电弧焊 TIG7 熔化极惰性气体保护电弧焊 MIG(备注:熔化极气体保护电弧焊通常用的保护气体有氩气，氦气，二氧化碳气或这些的混合气体。

18其他电弧焊方法48冷压焊焊接工艺方法代号2009-09-26 11:25焊接工艺方法序号 焊接名词 符号1 氧乙炔焊 OAW2 手工电弧焊 SMAW3 埋弧焊 SAW4 非熔化极气体保护焊 GTAW （即氩弧焊TIG）5 熔化极气体保护焊 GMAW （含半自动药芯焊丝保护焊FCAW）6 钨极惰性气体保护电弧焊 TIG7 熔化极惰性气体保护电弧焊 MIG（备注：熔化极气体保护电弧焊通常用的保护气体有氩气，氦气，二氧化碳气或这些的混合气体。

以氩气或氦气为保护气时称为熔化极惰性气体保护电弧焊（在国际上称为MIG焊）；以惰性气体与氧化性气体（氧气，二氧化碳）的混合气为保护气时，或以二氧化碳气体或二氧化碳+氧气的混合气体为保护气时，统称为熔化极活性气体保护电弧焊（在国际上称为MAG焊）。

熔化极气体保护电弧焊的主要优点是可以方便的进行各种位置的焊接，同时也具有焊接速度较快，熔敷率较高的优点。

熔化极活性气体保护电弧焊可适用于大部分主要金属的焊接，包括碳钢，合金钢。

熔化极惰性气体保护电弧焊适用于不锈钢，铝，镁，铜，钛，镐及镍合金。

利用这种焊接方法还可以进行电弧点焊。

）《8 》活性气体保护电弧焊 MAG《9 》钨极脉冲氩弧焊 TAW－P《10 》 熔化极脉冲氩弧焊 MAW－P《11 》 气电立焊 EGW《12 》等离子弧焊 PAW《13 》电渣焊 ESW《14 》电子束焊 EBW《15 》激光焊 LBW《16 》热剂焊 TW《17 》高频电阻焊 HFRW《18 》 闪光对焊 FW《19 》摩擦焊 FRW《20 》电阻焊 RW《21 》扩散焊 DFW《22 》 爆炸焊 EW《23 》 超声波焊 USW《24 》 硬钎焊 B《25 》软钎焊 S《26 》 热切割 TC《27 》 氧乙炔气割 OFC－A《28 》等离子弧切割 PAC《29 》 激光切割 LBC《30 》火焰喷涂 FLSP《31 》电弧喷涂 EASP《32 》等离子弧喷涂 PSP《33 》焊态 AW《34 》 母材 BM《35 》焊缝 WM《36 》热影响区 HAZ焊接电流是手弧焊时的主要工艺参数。

尾部符号标于箭头线的尾部，并且以90°开口对称于基准线。

一般都表示焊接方法或相同焊缝的数量。

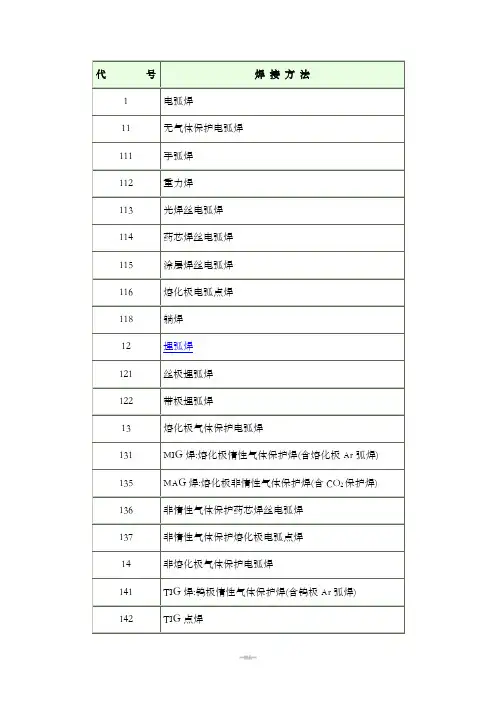

代号和焊接方法1 电弧焊11 无气体保护电弧焊111 手弧焊112 重力焊113 光焊丝电弧焊114 药芯焊丝电弧焊115 涂层焊丝电弧焊116 熔化极电弧点焊118 躺焊12 埋弧焊121 丝极埋弧焊122 带极埋弧焊13 熔化极气体保护电弧焊131 MIG 焊:熔化极惰性气体保护焊(含熔化极Ar弧焊) 135 MAG 焊:熔化极非惰性气体保护焊(含CO2保护焊)136 非惰性气体保护药芯焊丝电弧焊(注：FCAW)137 非惰性气体保护熔化极电弧点焊14 非熔化极气体保护电弧焊141 TIG 焊:钨极惰性气体保护焊(含钨极Ar 弧焊)142 TIG 点焊149 原子氢焊15 等离子弧焊151 大电流等离子弧焊152 微束等离子弧焊153 等离子弧粉末堆焊(喷焊)154 等离子弧填丝堆焊(冷、热丝)155 等离子弧MIG 焊156 等离子弧点焊18 其它电弧焊方法181 碳弧焊185 旋弧焊2 电阻焊21 点焊22 缝焊221 搭接缝焊223 加带缝焊23 凸焊24 闪光焊25 电阻对焊29 其它电阻焊方法291 高频电阻焊3 气焊31 氧-燃气焊311 氧-乙炔焊312 氧-丙烷焊313 氢-氧焊32 空气-燃气焊321 空气-乙炔焊322 空气-丙烷焊33 氧-乙炔喷焊(堆焊)4 压焊41 超声波焊42 摩擦焊43 锻焊44 高机械能焊441 爆炸焊45 扩散焊47 气压焊48 冷压焊7 其它焊接方法71 铝热焊72 电渣焊73 气电立焊74 感应焊75 光束焊751 激光焊752 弧光光束焊753 红外线焊76 电子束焊77 储能焊78 螺柱焊781 螺柱电弧焊782 螺柱电阻焊9 硬钎焊、软钎焊、钎接焊91 硬钎焊911 红外线硬钎焊912 火焰硬钎焊913 炉中硬钎焊914 浸沾硬钎焊915 盐浴硬钎焊916 感应硬钎焊917 超声波硬钎焊918 电阻硬钎焊919 扩散硬钎焊923 摩擦硬钎焊924 真空硬钎焊93 其它硬钎焊方法94 软钎焊941 红外线软钎焊942 火焰软钎焊943 炉中软钎焊944 浸沾软钎焊945 盐浴软钎焊946 感应软钎焊947 超声波软钎焊948 电阻软钎焊949 扩散软钎焊951 波峰浇注软钎焊952 烙铁软钎焊953 摩擦软钎焊954 真空软钎焊96 其它软钎焊方法97 钎接焊971 气体钎接焊972 电弧钎接焊。

焊接代号AW——ARC WELDING——电弧焊AHW——atomic hydrogen welding——原子氢焊BMAW——bare metal arc welding——无保护金属丝电弧焊CAW——carbon arc welding——碳弧焊CAW-G——gas carbon arc welding——气保护碳弧焊CAW-S——shielded carbon arc welding——有保护碳弧焊CAW-T——twin carbon arc welding——双碳极间电弧焊EGW——electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW——gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding——钨极气体保护电弧焊GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊MIAW——magnetically impelled arc welding——磁推力电弧焊PAW——plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding——螺栓电弧焊SAW——submerged arc welding——埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering——浸沾钎焊FS——furnace soldering——炉中钎焊IS——induction soldering——感应钎焊IRS——infrared soldering——红外钎焊INS——iron soldering——烙铁钎焊RS——resistance soldering——电阻钎焊TS——torch soldering——火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS——wave soldering——波峰钎焊B——BRAZING——软钎焊BB——block brazing——块钎焊DFB——diffusion brazing——扩散焊DB——dip brazing——浸沾钎焊EXB——exothermic brazing——反应钎焊FB——furnace brazing——炉中钎焊IB——induction brazing——感应钎焊IRB——infrared brazing——红外钎焊RB——resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB——twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air-acetylene welding——空气乙炔焊OAW——oxy-acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding——氢氧焊PGW——pressure gas welding——气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB——adhesive bonding——粘接BW——braze welding——钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding——碳弧钎焊EBBW——electron beam braze welding——电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB——flow brazing——波峰钎焊FLOW——flow welding——波峰焊LBBW——laser beam braze welding——激光钎焊EBW——electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum——中真空电子束焊EBW-NV——non vacuum——非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG——consumable guide eletroslag welding——熔嘴电渣焊IW——induction welding——感应焊LBW——laser beam welding——激光焊PEW——percussion welding——冲击电阻焊TW——thermit welding——热剂焊THSP——THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP-W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying——等离子喷涂VPSP-W——vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC-F——flux cutting——熔剂切割OC-P——metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC-A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC-P——oxypropanne cutting——氧丙酮切割OAC——oxygen arc cutting——氧气电弧切割OG——oxygen gouging——气刨OLC——oxygen lance cutting——氧矛切割AC——ARC CUTTING——电弧切割CAC——carbon arc cutting——碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC——gas metal arc cutting——熔化极气体保护电弧切割GTAC——gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC——shielded metal arc cutting——焊条电弧切割HIGH ENERGY BEAM CUTTING——高能束切割EBC——electron beam cutting——电子束切割LBC——laser beam cutting——激光切割LBC-A——air——空气激光切割。

焊接方法代号(数字+字母)代号焊接方法1 电弧焊11 无气体保护电弧焊111 手弧焊112 重力焊113 光焊丝电弧焊114 药芯焊丝电弧焊115 涂层焊丝电弧焊116 熔化极电弧点焊118 躺焊12 埋弧焊121 丝极埋弧焊122 带极埋弧焊13 熔化极气体保护电弧焊131 MIG焊:熔化极惰性气体保护焊(含熔化极Ar弧焊) 135 MAG焊:熔化极非惰性气体保护焊(含CO保护焊)2 136 非惰性气体保护药芯焊丝电弧焊注：FCAW137 非惰性气体保护熔化极电弧点焊14 非熔化极气体保护电弧焊141 TIG焊:钨极惰性气体保护焊(含钨极Ar弧焊)142 TIG点焊149 原子氢焊15 等离子弧焊151 大电流等离子弧焊152 微束等离子弧焊153 等离子弧粉末堆焊(喷焊)154 等离子弧填丝堆焊(冷、热丝)155 等离子弧MIG焊156 等离子弧点焊18 其它电弧焊方法181 碳弧焊185 旋弧焊2 电阻焊21 点焊22 缝焊221 搭接缝焊223 加带缝焊23 凸焊24 闪光焊25 电阻对焊29 其它电阻焊方法291 高频电阻焊3 气焊31 氧-燃气焊311 氧-乙炔焊312 氧-丙烷焊313 氢-氧焊32 空气-燃气焊321 空气-乙炔焊322 空气-丙烷焊33 氧-乙炔喷焊(堆焊)4 压焊41 超声波焊42 摩擦焊43 锻焊44 高机械能焊441 爆炸焊45 扩散焊47 气压焊48 冷压焊7 其它焊接方法71 铝热焊72 电渣焊73 气电立焊74 感应焊75 光束焊751 激光焊752 弧光光束焊753 红外线焊76 电子束焊77 储能焊78 螺柱焊781 螺柱电弧焊782 螺柱电阻焊9 硬钎焊、软钎焊、钎接焊91 硬钎焊911 红外线硬钎焊912 火焰硬钎焊913 炉中硬钎焊914 浸沾硬钎焊915 盐浴硬钎焊916 感应硬钎焊917 超声波硬钎焊918 电阻硬钎焊919 扩散硬钎焊923 摩擦硬钎焊924 真空硬钎焊93 其它硬钎焊方法94 软钎焊941 红外线软钎焊942 火焰软钎焊943 炉中软钎焊944 浸沾软钎焊945 盐浴软钎焊946 感应软钎焊947 超声波软钎焊948 电阻软钎焊949 扩散软钎焊951 波峰浇注软钎焊952 烙铁软钎焊953 摩擦软钎焊954 真空软钎焊96 其它软钎焊方法97 钎接焊971 气体钎接焊972 电弧钎接焊焊接代号AW——ARC WELDING——电弧焊AHW——atomic hydrogen welding——原子氢焊BMAW——bare metal arc welding——无保护金属丝电弧焊CAW——carbon arc welding——碳弧焊CAW-G——gas carbon arc welding——气保护碳弧焊CAW-S——shielded carbon arc welding——有保护碳弧焊CAW-T——twin carbon arc welding——双碳极间电弧焊EGW——electrogas welding——气电立焊FCAW——flux cored arc welding——药芯焊丝电弧焊FCW-G——gas-shielded flux cored arc welding——气保护药芯焊丝电弧焊FCW-S——self-shielded flux cored arc welding——自保护药芯焊丝电弧焊GMAW——gas metal arc welding——熔化极气体保护电弧焊GMAW-P——pulsed arc——熔化极气体保护脉冲电弧焊GMAW-S——short circuiting arc——熔化极气体保护短路过度电弧焊GTAW——gas tungsten arc welding——钨极气体保护电弧焊GTAW-P——pulsed arc——钨极气体保护脉冲电弧焊MIAW——magnetically impelled arc welding——磁推力电弧焊PAW——plasma arc welding——等离子弧焊SMAW——shielded metal arc welding——焊条电弧焊SW——stud arc welding——螺栓电弧焊SAW——submerged arc welding——埋弧焊SAW-S——series——横列双丝埋弧焊RW——RWSISTANCE WELDING——电阻焊FW——flash welding——闪光焊RW-PC——pressure controlled resistance welding——压力控制电阻焊PW——projection welding——凸焊RSEW——resistance seam welding——电阻缝焊RSEW-HF——high-frequency seam welding——高频电阻缝焊RSEW-I——induction seam welding——感应电阻缝焊RSEW-MS——mash seam welding——压平缝焊RSW——resistance spot welding——点焊UW——upset welding——电阻对焊UW-HF——high-frequency ——高频电阻对焊UW-I——induction——感应电阻对焊SSW——SOLID STATE WELDING——固态焊CEW——co-extrusion welding——CW——cold welding——冷压焊DFW——diffusion welding——扩散焊HIPW——hot isostatic pressure diffusion welding——热等静压扩散焊EXW——explosion welding——爆炸焊FOW——forge welding——锻焊FRW——friction welding——摩擦焊FRW-DD——direct drive friction welding——径向摩擦焊FSW——friction stir welding——搅拌摩擦焊FRW-I——inertia friction welding——惯性摩擦焊HPW——hot pressure welding——热压焊ROW——roll welding——热轧焊USW——ultrasonic welding——超声波焊S——SOLDERING——软钎焊DS——dip soldering——浸沾钎焊FS——furnace soldering——炉中钎焊IS——induction soldering——感应钎焊IRS——infrared soldering——红外钎焊INS——iron soldering——烙铁钎焊RS——resistance soldering——电阻钎焊TS——torch soldering——火焰钎焊UUS——ultrasonic soldering——超声波钎焊WS——wave soldering——波峰钎焊B——BRAZING——软钎焊BB——block brazing——块钎焊DFB——diffusion brazing——扩散焊DB——dip brazing——浸沾钎焊EXB——exothermic brazing——反应钎焊FB——furnace brazing——炉中钎焊IB——induction brazing——感应钎焊IRB——infrared brazing——红外钎焊RB——resistance brazing——电阻钎焊TB——torch brazing——火焰钎焊TCAB——twin carbon arc brazing——双碳弧钎焊OFW——OXYFUEL GAS WELDING——气焊AAW——air-acetylene welding——空气乙炔焊OAW——oxy-acetylene welding——氧乙炔焊OHW——oxy-hydrogen welding——氢氧焊PGW——pressure gas welding——气压焊OTHER WELDING AND JOINING——其他焊接与连接方法AB——adhesive bonding——粘接BW——braze welding——钎接焊ABW——arc braze welding——电弧钎焊CABW——carbon arc braze welding——碳弧钎焊EBBW——electron beam braze welding——电子束钎焊EXBW——exothermic braze welding——热反应钎焊FLB——flow brazing——波峰钎焊FLOW——flow welding——波峰焊LBBW——laser beam braze welding——激光钎焊EBW——electron beam welding——电子束焊EBW-HV——high vacuum——高真空电子束焊EBW-MV——medium vacuum——中真空电子束焊EBW-NV——non vacuum——非真空电子束焊ESW——electroslag welding——电渣焊ESW-CG——consumable guide eletroslag welding——熔嘴电渣焊IW——induction welding——感应焊LBW——laser beam welding——激光焊PEW——percussion welding——冲击电阻焊TW——thermit welding——热剂焊THSP——THERMAL SPRAYING——热喷涂ASP——arc spraying——电弧喷涂FLSP——flame spraying——火焰喷涂FLSP-W——wire flame spraying——丝材火焰喷涂HVOF——high velocity oxyfuel spraying——高速氧燃气喷涂PSP——plasma spraying——等离子喷涂VPSP-W——vacuum plasma spraying——真空等离子喷涂TC——THERMAL CUTTING——热切割OC——OXYGEN CUTTING——气割OC-F——flux cutting——熔剂切割OC-P——metal powder cutting——金属熔剂切割OFC——oxyfuel gas cutting——氧燃气切割CFC-A——oxyacetylene cutting——氧乙炔切割CFC-H——oxyhydrogen cutting——氢氧切割CFC-N——oxynatural gas cutting——氧天然气切割CFC-P——oxypropanne cutting——氧丙酮切割OAC——oxygen arc cutting——氧气电弧切割OG——oxygen gouging——气刨OLC——oxygen lance cutting——氧矛切割AC——ARC CUTTING——电弧切割CAC——carbon arc cutting——碳弧切割CAC-A——air carbon arc cutting——空气碳弧切割GMAC——gas metal arc cutting——熔化极气体保护电弧切割GTAC——gas tungsten arc cutting——钨极气体保护电弧切割PAC——plasma arc cutting——等离子弧切割SMAC——shielded metal arc cutting——焊条电弧切割HIGH ENERGY BEAM CUTTING——高能束切割EBC——electron beam cutting——电子束切割LBC——laser beam cutting——激光切割LBC-A——air——空气激光切割。

焊接的焊件位置、方法、试件形式各种代号总结口焊接位置代号11板材对接焊缝：(1)平焊，代号1G；(2)横焊，代号2G；(3)立焊，代号3G；(4)仰焊，代号4G。

12管材对接焊缝：(1)水平转动，代号1G；(2)垂直固定，代号2G；(3)水平固定，代号5G、5GX；(4)45度固定，代号6G、6GX o13管板角接头焊缝：(1)水平转动，代号2FRC；(2)垂直固定平焊，代号2FG；(3)垂直固定仰焊，代号4FG；(4)水平固定，代号5FG；(5)45度固定，代号6FG。

14螺柱焊：(1)平焊，代号1S；(2)横焊，代号2S；(3)仰焊，代号4S。

按照AWS,有平焊F,横焊H,立焊V,仰焊OH每种焊接方法都可能表现为手工焊、机动焊、自动焊等操作方式，其代号见表2-1o表2-1焊接方法及其代号试件形式、位置及其代号见下表。

试件位置基本决定了焊接位置。

表3-1试件形式、位置及代号EJ带村塾和不带村塾试件板材对接焊缝试件、管材对接焊缝试件和管板角接头试件，都分为带衬垫和不带衬垫两种。

试件和焊件的双面焊、角焊缝，焊件不要求焊透的对接焊缝和管板角接头，均视为带衬垫Q单面焊打底时，若采用惰性气体保护焊，不能认为是带衬。

(2)板材角焊缝试件表3-2试件适应焊件焊接位置5.1NB/T47015-2011《压力容器焊接规程》4.7.2d）焊接返修技术要求：4）焊道最大宽度为焊芯直径的生倍。

5.2RCC-M2007第IV卷S篇2.1S7400产品焊缝的实施S7314一般要求对于承载焊缝，推荐采用窄焊道焊接（焊条摆动范围不大于焊条芯直径的三倍）。

5.3其它相关高端产品比如海洋工程的欧洲标准会有限制，比如EEMUA158,4倍焊条钢芯直径；AWSD1I第3章，免除评定的章节，限制焊缝宽度FCAWI6mm；欧洲标准BSENI1O1-2,当手工金属弧焊摆动时，摆动幅度不得超过芯棒直径的3倍。

5.4ASMEBPVCSEC.I-2017,PW-40.3.4,任何焊条所融敷焊道的宽度，最大不得超过焊条直径的4倍。
