细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

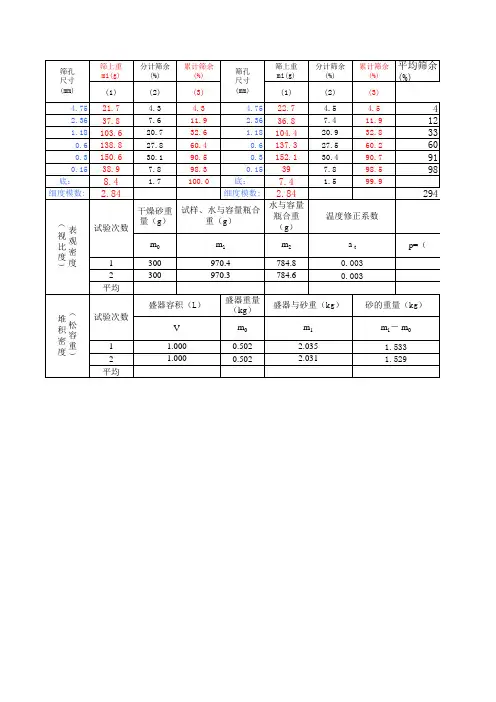

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

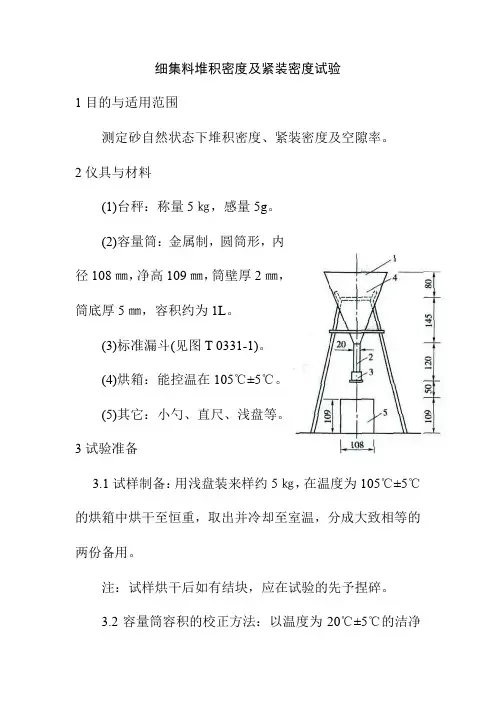

细集料堆积密度及紧装密度试验1目的与适用范围测定砂自然状态下堆积密度、紧装密度及空隙率。

2仪具与材料(1)台秤：称量5㎏，感量5g。

(2)容量筒：金属制，圆筒形，内径108㎜，净高109㎜，筒壁厚2㎜，筒底厚5㎜，容积约为1L。

(3)标准漏斗(见图T 0331-1)。

(4)烘箱：能控温在105℃±5℃。

(5)其它：小勺、直尺、浅盘等。

3试验准备3.1试样制备：用浅盘装来样约5㎏，在温度为105℃±5℃的烘箱中烘干至恒重，取出并冷却至室温，分成大致相等的两份备用。

注：试样烘干后如有结块，应在试验的先予捏碎。

3.2容量筒容积的校正方法：以温度为20℃±5℃的洁净水装满容量筒，用玻璃板沿筒口滑移，使其紧贴水面，玻璃板与水面之间不得有空隙。

擦干筒外壁水分，然后称量，用式(T0331-1)计算筒的容积V 。

V =m ’2-m ’1 (T0331-1)式中：V ——容量筒的容积(mL)；m ’1——容量筒和玻璃板总质量(g)；m ’2——容量筒、玻璃板和水总质量(g)。

4试验步骤4.1堆积密度：将试样装入漏斗中，打开底部的活动门，将砂流入容量筒中，也可直接用小勺向容量筒中装试样，但漏斗出料口或料勺距容量筒筒口均应为50㎜左右，试样装满并超出容量筒筒口后，用直尺将多余的试样沿筒口中心线向两个柑反方向刮平，称取质量(m 1)。

4.2紧装密度：取试样1份，分两层装入容量筒。

装完一层后，在筒底垫放一根直径为10㎜的钢筋，将筒按住，左右交替颠击地面各25下，然后再装入第二层。

图T0331-l 标准漏斗(尺寸单位：mm) 1-漏斗；2-20mm 管子；3-活动门；4-筛；5-金属量筒第二层装满后用同样方法颠实(但筒底所垫钢筋的方向应与第一层放置方向垂直)。

两层装完并颠实后，添加试样超出容量筒筒口，然后用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称其质量(m 2)。

5.2砂的空隙率按式(T0331—4)计算，精确至0.1％。

1 目的与适用范围测定砂自然状态下堆积密度、紧装密度及空隙率。

2 仪具与材料(1)台秤：称量5kg，感量5g。

(2)容量筒：金属制，圆筒形，内径08mm，净高109mm，筒壁厚2mm，筒底厚5mm，容积约最早为1L。

(3)标准漏斗(见图T70331-1)。

(4)烘箱：能控温在105℃土5℃。

(5)其它：小勺、直尺、浅盘等。

3 试验准备3.1 试样制备：用浅盘装来样约5kg，在温度为105℃±5℃的烘箱中烘干至恒重，取出并冷却至室温，分成大致相等的两份备用。

注：试样烘干后如有结块，应在试验前先予捏碎。

3.2 容量筒容积的校正方法：以温度为20℃±5℃的洁净水装满容量筒，用玻璃板沿筒口滑移，使其紧贴水面，玻璃板与水面之间不得有空隙。

擦干筒外壁水分，然后称量，用式（T0331-1）计算筒的容积V。

（T0331—1）式中：V——容量筒的容积(mL)；m1′——容量筒和玻璃板总质量(g)m2′_______容量筒、玻璃板和水总质量(g)。

4 试验步骤4.1 堆积密度：将试样装入漏斗中，打开底部的活动门，将砂流人容量筒中，也可直接用小勺向容量筒中装试样，但漏斗出料口或料勺距容量筒筒口均应为50mm左右，试样装满并超出容量筒筒口后，用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称取质量(m1)。

4.2 紧装密度：取试样1份，分两层装入容量筒。

装完一层后，在筒底垫放一根直径为10mm的钢筋，将筒按住，左右交替颠击地面各25下，然后再装入第二层。

第二层装满后用同样方法颠实(但筒底所垫钢筋的方向应与第一层放置方向垂直)。

两层装完并颠实后，添加试样超出容量筒筒口，然后用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称其质量(m2)。

5 计算5.1 堆积密度及紧装密度分别按式(T0331-2)和式(T0331-3)计算至小数点后3位。

（T0331-2）（T0331-3）式中：ρ——砂的堆积密度g/cm3)ρ′——砂的紧装密度（g/cm3） m o——容量筒的质量(g)；m1——容量筒和堆积砂的总质量(g)；m2——容量筒和紧装砂的总质量(g)；V——容量筒容积(mL)。

堆积密度、表观密度（g/cm3）(基层、最大干密度（g/cm3）、最佳含水量（%）土的最大干密度（g/cm3）、最佳含水量（%）风化砂的最大干密度（g/cm3）、最佳含水量（%）一、击实试验测出料的本身含水量：8%试样重：（湿土重）3000*（1+8%）=3240 kg加水：10% 12% 14% 16%3000*（10%-8%）=60 ml干土* 含水量之差二、液塑限试验？特黄粘土：液限：w L= 塑限：w P= 塑性指数：I P=黄粘土：液限：w L= 塑限：w P= 塑性指数：I P=黄粉砂：液限：w L= 塑限：w P= 塑性指数：I P=黑粘土：液限：w L= 塑限：w P= 塑性指数：I P=黑粉砂：液限：w L= 塑限：w P= 塑性指数：I P=三、:四、基层无侧限成型：已知：混合料配合比（外掺）水泥6%；碎石60%；中砂40%（内掺）水泥6%；碎石%；中砂%最大干密度：cm3最佳含水量：%料的本身含水量：%试件体积：V=2651（兀R2*15）最大干密度P d= （最大干密度*要求压实度97%）混合料总量：6172（V* P d）水泥：370（6172*6%）中砂：2321（6172*%）碎石：3481（6172*%）…水：185 {6172*（%%）五、弯沉值A*2*（10/）=A*已知弯沉值：黄河（10t）中湿：254 干燥：200东风（）中湿：186 干燥：146（中湿：254÷=186）六、计算工程量：1、沥青面层：马歇尔标准密度：T/m3 （kg/cm3）整个工程量：)沥青砼(体积) = 长9628m * 宽11m * 高总重量= 体积* ：T/m3矿料总重= 总重量- 总重量* %(沥青用量)各矿料米数(m3)20~40 (40%)碎石方数= 矿料总重* 40%÷(密度)10~20 ………..2、石灰土：4%石灰土、6%水泥综合稳定土长* 宽* 高* 压实度体积：100m * * * % = 181 m3密度：T/m3 = （kg/cm3）^总质量：181 * = 330 T石灰重：330 * 4% = 吨水泥重：330 * 6% = 19吨19000kg ÷50kg = 380袋3、桥涵工程量：已知：盖板涵一侧墙身：* * = 18m3砂密度：1540 kg/cm3 碎石密度：1560 kg/cm3每立方米砼配合比（kg）水泥：砂：碎石：水= 372：611：1242：175求：该墙身所用种料的方数：水泥：18 m3*372=6696 kg中砂：18 m3*611=10998 kg 10998÷1540= m3碎石：18 m3*1242=22356 kg 22356÷1560= m3水：18 m3*175=3150 kg4、涵底标高：左侧上游、右侧下游、涵底标高、左右侧涵长、纵坡%左侧涵底标高：+ * % =右侧涵底标高：- * % =七、钢筋：直径：28mm 长度：480mm（10d+200mm）标距：280mm 截面积mm2：mm2（兀R2= m2 ）屈服：233 屈服点：380（233÷m2）尾数取0或5极限：336 拉伸强度：545（336÷m2）断后标距：353 伸长率：26% {353 -（280÷280）}弯心直径：84（3 * d）弯曲角度：1800单面搭接焊：10d+200 mm 双面搭接焊：5d+200 mm单面搭接焊：5d+l h mm双面搭接焊：8d+ l h mm。

12.1 细集料试验1.细集料表观密度试验（容量瓶法）1）试验目的用容量瓶法测定细集料（天然砂、石屑、机制砂）在23℃时对水的表观相对密度和表观密度，以鉴定细集料的品质，同时亦为水泥混凝土和沥青混合料的配合比设计提供原始数据。

本方法适用于含有少量大于2.36mm 部分的细集料。

2）试验仪具（1）托盘天平：称量1kg ，感量1g 。

（2）容量瓶：500mL 。

（3）烘箱：能控温在105℃±5℃。

（4）烧杯：500mL 。

（5）洁净水。

（6）其它：干燥器、浅盘、铝制料勺、温度计等。

3）试验方法（1）将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒量，并在干燥器中冷却至室温，分成两份备用。

（2）称取烘干的试样300g （0m ），装入盛有半瓶洁净水的容量瓶中。

（3）摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量（2m ）。

（4）倒出瓶中的水和试样，将瓶内外表面洗净，再向瓶中注入同样温度的洁净水（温差不超过2℃）至瓶颈刻度线。

塞紧瓶塞，擦干瓶外水分，称其总质量（1m ）。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温度差不得超过1℃。

4）结果计算及精度要求细集料的表观相对密度按式（12.1）计算，精确至小数点后三位。

2100m m m m a -+=γ （12.1）式中：a γ——细集料的表观相对密度，无量纲；0m ——试样的烘干质量，g ；1m ——水和容量瓶的总质量，g ； 2m ——试样、水和容量瓶的总质量，g 。

细集料的表观密度按式（12.2）计算，精确至小数点后三位。

T a a ργρ⨯=或w T a a ραγρ⨯-=)( （12.2）式中：a ρ——细集料的表观密度，g/cm 3；T α、T ρ、w ρ——意义同前，T ρ取值参见表12.1。
