实验一：细集料的表观密度试验

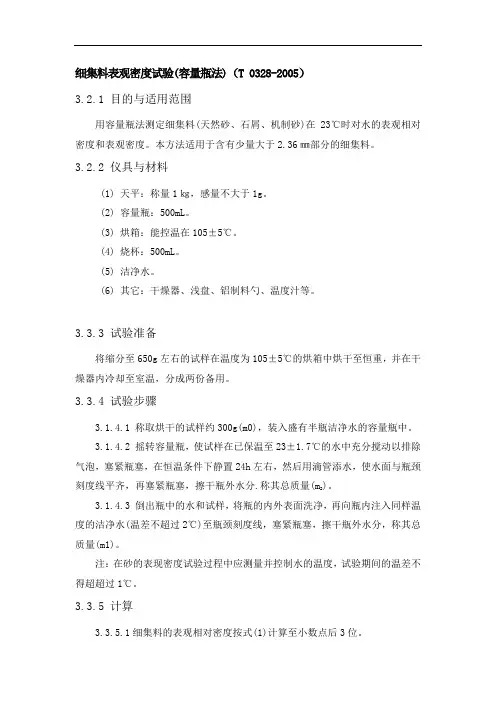

细集料表观密度试验(容量瓶法)（T 0328-2005）3.2.1 目的与适用范围用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。

本方法适用于含有少量大于2.36㎜部分的细集料。

3.2.2 仪具与材料(1) 天平：称量1㎏，感量不大于1g。

(2) 容量瓶：500mL。

(3) 烘箱：能控温在105±5℃。

(4) 烧杯：500mL。

(5) 洁净水。

(6) 其它：干燥器、浅盘、铝制料勺、温度汁等。

3.3.3 试验准备将缩分至650g左右的试样在温度为105±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

3.3.4 试验步骤3.1.4.1 称取烘干的试样约300g(m0)，装入盛有半瓶洁净水的容量瓶中。

3.1.4.2 摇转容量瓶，使试样在已保温至23±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈)。

刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m23.1.4.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m1)。

注：在砂的表现密度试验过程中应测量并控制水的温度，试验期间的温差不得超超过1℃。

3.3.5 计算3.3.5.1细集料的表观相对密度按式(1)计算至小数点后3位。

012m m m m a γ=+-式中：a γ——细集料的表观相对密度，无量纲；0m ——试样的烘干质量(g)；m 1——水及容量瓶的总质量(g)；m 2——试样、水、瓶及容量瓶的总质量(g)3.3.5.2 表观密度(T0328-2)计算，精确至小数点后3位。

ρa=γa ×ρT 或 ρa=（γa-αT ）×ρW式中：ρa ——细集料的表观密度(g ／㎝3)；ρW ——水在4℃时的密度(g ／㎝3)；αT ——试验时的水温对水密度影响的修正系数，按附录B 表B-1取用；ρT ——试验温度T 时水的密度(g ／㎝3)，按附录B 表B-1取用。

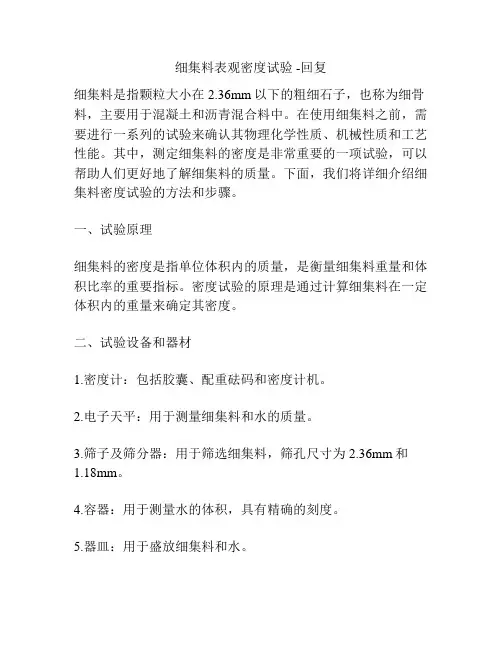

细集料表观密度试验 -回复细集料是指颗粒大小在2.36mm以下的粗细石子，也称为细骨料，主要用于混凝土和沥青混合料中。

在使用细集料之前，需要进行一系列的试验来确认其物理化学性质、机械性质和工艺性能。

其中，测定细集料的密度是非常重要的一项试验，可以帮助人们更好地了解细集料的质量。

下面，我们将详细介绍细集料密度试验的方法和步骤。

一、试验原理细集料的密度是指单位体积内的质量，是衡量细集料重量和体积比率的重要指标。

密度试验的原理是通过计算细集料在一定体积内的重量来确定其密度。

二、试验设备和器材1.密度计：包括胶囊、配重砝码和密度计机。

2.电子天平：用于测量细集料和水的质量。

3.筛子及筛分器：用于筛选细集料，筛孔尺寸为2.36mm和1.18mm。

4.容器：用于测量水的体积，具有精确的刻度。

5.器皿：用于盛放细集料和水。

三、试验步骤1.准备工作（1）将密度计放在水平的桌面上，并检查密度计是否正常工作。

（2）测量胶囊和配重砝码的质量。

（3）将筛子放在筛分器上，并根据需要选择筛孔尺寸。

（4）将容器倒置在电子天平上，使用该天平校准系统使其显示为零。

2.筛选细集料（1）将样品细集料均匀地分配在筛子上，并握紧筛分器以避免细集料溢出。

（2）将筛子和筛分器放在震动筛中，并震动5分钟。

（3）按照筛孔尺寸，取出在2.36mm和1.18mm筛子上的细集料，并计算其质量。

3.测定细集料的体积（1）将水倒入容器中，使其高度到达标记线。

（2）用电子天平测量容器重量。

（3）轻轻地将细集料加入容器中，使水的体积上升10-15mm。

（4）再次测量水和容器的重量，并记录下质量。

4.试验计算（1）计算细集料的质量：将筛选出的细集料质量相加，得到总重量M。

（2）计算细集料的密度：根据定值密度法计算，公式为ρ=M/V，其中ρ为密度，M为细集料质量，V为细集料加水后的总体积。

（3）计算平均密度：根据三次试验计算得到的密度值，求三次密度值的平均值作为细集料的密度。

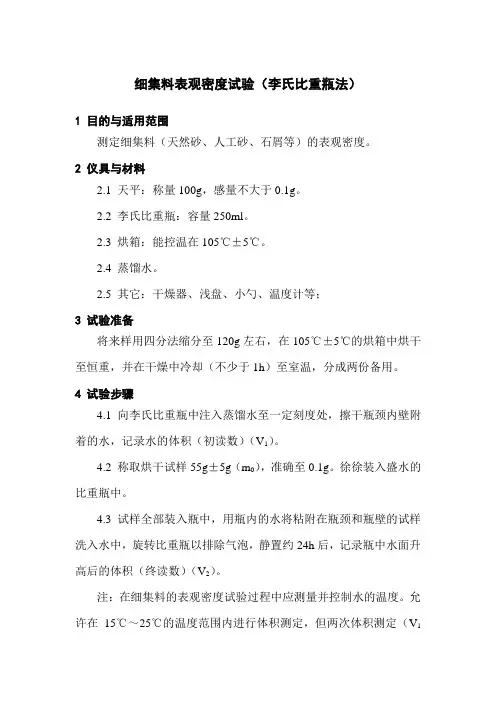

细集料表观密度试验（李氏比重瓶法）1 目的与适用范围测定细集料（天然砂、人工砂、石屑等）的表观密度。

2 仪具与材料2.1 天平：称量100g，感量不大于0.1g。

2.2 李氏比重瓶：容量250ml。

2.3 烘箱：能控温在105℃±5℃。

2.4 蒸馏水。

2.5 其它：干燥器、浅盘、小勺、温度计等；3 试验准备将来样用四分法缩分至120g左右，在105℃±5℃的烘箱中烘干至恒重，并在干燥中冷却（不少于1h）至室温，分成两份备用。

4 试验步骤4.1 向李氏比重瓶中注入蒸馏水至一定刻度处，擦干瓶颈内壁附着的水，记录水的体积（初读数）（V1）。

4.2 称取烘干试样55g±5g（m0），准确至0.1g。

徐徐装入盛水的比重瓶中。

4.3 试样全部装入瓶中，用瓶内的水将粘附在瓶颈和瓶壁的试样洗入水中，旋转比重瓶以排除气泡，静置约24h后，记录瓶中水面升高后的体积（终读数）（V2）。

注：在细集料的表观密度试验过程中应测量并控制水的温度。

允许在15℃～25℃的温度范围内进行体积测定，但两次体积测定（V1指及V2）的温差不得大于2℃，从试样加水静置的最后2h起，直至记录完瓶中水面升高时止，其温度相差也不应超过2℃。

5 计算5.1 细集料的表观密度按式(1)计算至小数点后3位。

m0ρa = （1）V2 - V1式中：ρa——细集料的表观密度；m0——试样的烘干质量，g；V1——比重瓶中水的原有体积，mL；V2——倒入试样后水和试样的体积（终读数），mL。

5.2 细集料的表观相对密度按式(2)计算。

ρaγa= （2）ρt式中：γa——细集料对水的表观相对密度，无量纲；ρt——水在试验温度时的密度，按表1取用。

不同水温时水的密度ρT及水温修正系数αT表1以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01 g/cm3时，应重新取样进行试验。

条文说明原规程的计算公式有误，当试样加入李氏比重瓶中后，比重瓶刻度读数之差V2—V1即为试样的绝对体积（不考虑吸水），由式(1)得到的即是该温度时的细集料表观密度值，不应该减去温度修正系数。

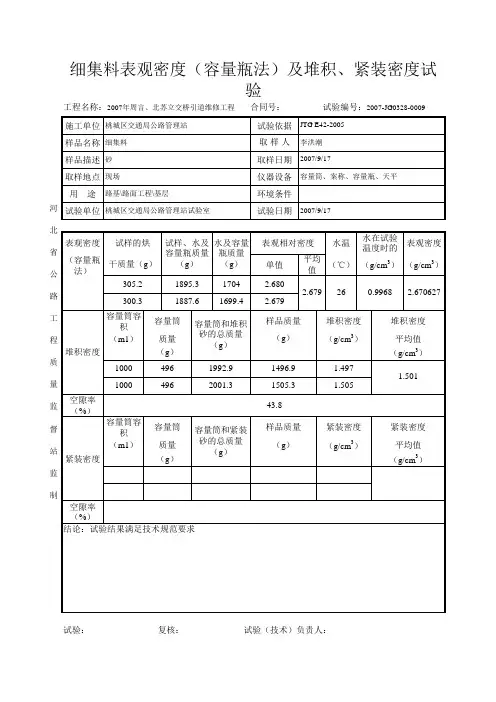

细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0009试验： 复核： 试验（技术）负责人：
河北
省公
路
工程
质量监督站监制
河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0010
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0011河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0012河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0013河北
省公路工程质量监督站监制
细集料表观密度（容量瓶法）及堆积、紧装密度试验
工程名称：2007年周言、北苏立交桥引道维修工程 合同号： 试验编号：2007-JG0328-0014河北
省公路工程质量监督站监制。

细集料表观密度试验 -回复细集料表观密度试验是混凝土材料试验中的一项重要内容，它主要用于评估细集料的质量和性能。

通过表观密度试验，可以了解细集料的密实程度，进而判断其对混凝土的影响，从而优化混凝土配合比，提高混凝土的力学性能和耐久性。

细集料是混凝土中占据较大比例的材料，它对混凝土的影响非常重要。

细集料的质量和性能直接影响混凝土的强度、抗裂性和耐久性等指标。

因此，对细集料进行表观密度试验是非常必要的。

细集料表观密度试验的主要步骤如下：试验前准备：准备好试验所需的设备和材料，包括天平、筛子、试验容器等。

样品准备：从原料中取得一定量的细集料样品，并进行筛分，得到所需的试验颗粒。

试验操作：将细集料样品放入试验容器中，并进行加水湿化，使其达到饱和状态。

然后将试验容器放入天平上，记录初始质量。

振实：用振实器对试验容器进行振实，使细集料颗粒间的空隙减少。

称重：振实后，将试验容器从天平上取下，记录振实后的质量。

计算：根据试验容器的体积和质量差异，计算出细集料的表观密度。

细集料表观密度试验的结果可以通过以下公式计算得到：表观密度（kg/m³）= （试验容器的质量差）/（试验容器的体积）表观密度试验的结果可以用来评估细集料的密实程度。

密实程度越高，细集料颗粒间的空隙越小，混凝土的力学性能和耐久性就会更好。

因此，在混凝土配合比设计中，可以根据表观密度试验的结果对细集料进行选择和调整，以达到更好的混凝土性能。

此外，表观密度试验还可以用于评估细集料的水稳定性。

水稳定性是指细集料在水中的稳定性能，即在湿润环境下，细集料颗粒是否会发生溶解、膨胀或破碎等现象。

通过表观密度试验，可以观察细集料的密实程度和颗粒结构，从而初步判断其水稳定性。

细集料表观密度试验还可以用于评估细集料的孔隙结构。

孔隙结构是指细集料颗粒间的空隙分布情况，包括空隙的大小、形状和分布等。

通过观察细集料的表观密度试验结果，可以初步了解细集料的孔隙结构，为混凝土配合比设计提供参考。

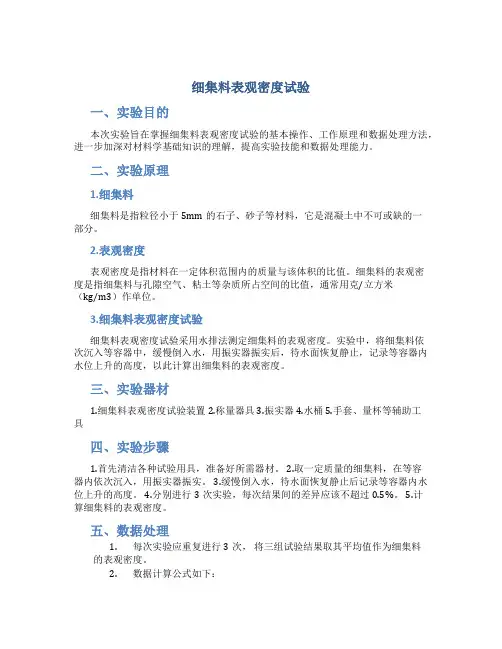

细集料表观密度试验一、实验目的本次实验旨在掌握细集料表观密度试验的基本操作、工作原理和数据处理方法，进一步加深对材料学基础知识的理解，提高实验技能和数据处理能力。

二、实验原理1.细集料细集料是指粒径小于5mm的石子、砂子等材料，它是混凝土中不可或缺的一部分。

2.表观密度表观密度是指材料在一定体积范围内的质量与该体积的比值。

细集料的表观密度是指细集料与孔隙空气、粘土等杂质所占空间的比值，通常用克/立方米（kg/m3）作单位。

3.细集料表观密度试验细集料表观密度试验采用水排法测定细集料的表观密度。

实验中，将细集料依次沉入等容器中，缓慢倒入水，用振实器振实后，待水面恢复静止，记录等容器内水位上升的高度，以此计算出细集料的表观密度。

三、实验器材1.细集料表观密度试验装置2.称量器具3.振实器4.水桶5.手套、量杯等辅助工具四、实验步骤1.首先清洁各种试验用具，准备好所需器材。

2.取一定质量的细集料，在等容器内依次沉入，用振实器振实。

3.缓慢倒入水，待水面恢复静止后记录等容器内水位上升的高度。

4.分别进行3次实验，每次结果间的差异应该不超过0.5%。

5.计算细集料的表观密度。

五、数据处理1.每次实验应重复进行3次，将三组试验结果取其平均值作为细集料的表观密度。

2.数据计算公式如下：表观密度 = 细集料重量 / （等容器容积 - 水体积）细集料重量 = 等容器 + 细集料 - 空容器其中，“等容器 + 细集料 - 空容器”表示等容器中所盛放的全部内容的重量。

3.数据计算后需进行误差分析，若误差较大，需重新进行实验，直至数据可靠。

六、注意事项1.实验过程中应注意安全，避免受伤或损失。

2.手套止滑推荐使用棉质手套，方便操作。

3.实验装置和填充细集料时应尽可能排除气泡，并避免拌和不均匀的情况。

七、实验结果经过重复实验和数据计算，细集料的表观密度为XX kg/m3，误差小于0.5%。

八、实验总结本实验主要掌握了细集料表观密度试验的基本操作、工作原理和数据处理方法。

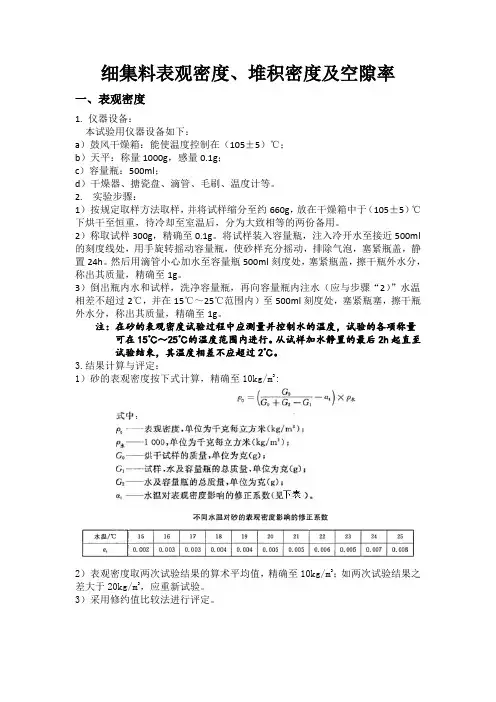

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

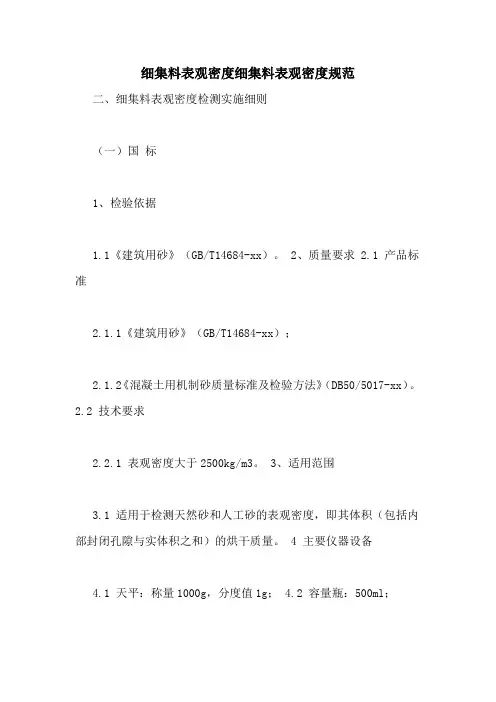

细集料表观密度细集料表观密度规范二、细集料表观密度检测实施细则（一）国标1、检验依据1.1《建筑用砂》（GB/T14684-xx）。

2、质量要求2.1 产品标准2.1.1《建筑用砂》（GB/T14684-xx）；2.1.2《混凝土用机制砂质量标准及检验方法》（DB50/5017-xx）。

2.2 技术要求2.2.1 表观密度大于2500kg/m3。

3、适用范围3.1 适用于检测天然砂和人工砂的表观密度，即其体积（包括内部封闭孔隙与实体积之和）的烘干质量。

4 主要仪器设备4.1 天平：称量1000g，分度值1g； 4.2 容量瓶：500ml；4.3 鼓风烘箱：能使温度控制在105±5℃； 4.4 干燥器、搪瓷盘、滴管、毛刷等。

5 检测前的准备5.1检测设备必须经过送检和自检合格5.2 用四分法将样品缩分至约660g作为表观密度检测的试样，并将试样放在烘箱中烘干至恒重，冷却至室温。

5.3样品数量：每个样品检2份试样。

6 操作步骤6.1 称取试样300g（G0），精确至1g。

将试样装入容量瓶，加入冷开水，接近500mL刻度处停止加水。

6.2 用手摇转容量瓶，使试样在水中充分搅动以排出气泡，紧塞瓶塞，静置24h左右。

然后用滴管加水至500mL刻度处，再塞紧瓶塞，擦干瓶外水分，称其重量G1，精确至1g。

6.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注水（与第6.1条冷开水相比，水温相差不超过2℃，并在15℃~25℃范围内）至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称其重量G2，精确至1g。

7 数据处理7.1 表观密度?0按下式计算，精确至10kg/m3： ?0?(G0)??水G0?G2?G1式中：G0—试样的烘干质量（g）； G1—试样、水及容量瓶总质量（g）； G2—水及容量瓶总质量（g）; ?水—水的密度,1000 kg/m3。

7.2 取两次试验结果的算术平均值作为试验结果，精确至10kg/m3。

细集料表观密度、堆积密度及空隙率一、表观密度1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量瓶：500ml；d）干燥器、搪瓷盘、滴管、毛刷、温度计等。

2.实验步骤：1）按规定取样方法取样，并将试样缩分至约660g，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，分为大致相等的两份备用。

2）称取试样300g，精确至0.1g。

将试样装入容量瓶，注入冷开水至接近500ml的刻度线处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24h。

然后用滴管小心加水至容量瓶500ml刻度处，塞紧瓶盖，擦干瓶外水分，称出其质量，精确至1g。

3）倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水（应与步骤“2）”水温相差不超过2℃，并在15℃～25℃范围内）至500ml刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验的各项称量可在15℃～25℃的温度范围内进行。

从试样加水静置的最后2h起直至试验结束，其温度相差不应超过2℃。

3.结果计算与评定：1）砂的表观密度按下式计算，精确至10kg/m3:2）表观密度取两次试验结果的算术平均值，精确至10kg/m3；如两次试验结果之差大于20kg/m3，应重新试验。

3）采用修约值比较法进行评定。

二、堆积密度与空隙率1.仪器设备：本试验用仪器设备如下：a）鼓风干燥箱：能使温度控制在（105±5）℃；b）天平：称量1000g，感量0.1g；c）容量筒：圆柱形金属筒，内经108mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；d）方孔筛：孔径为4.75mm的筛一只；e）垫棒：直径10mm，长500mm的圆钢；f）直尺、漏斗或料勺、搪瓷盘、毛刷等。

2.试验步骤：1）按照规定取样方法取样，用搪瓷盘装取试样约3L，放在干燥箱中于（105±5）℃下烘干至恒重，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。

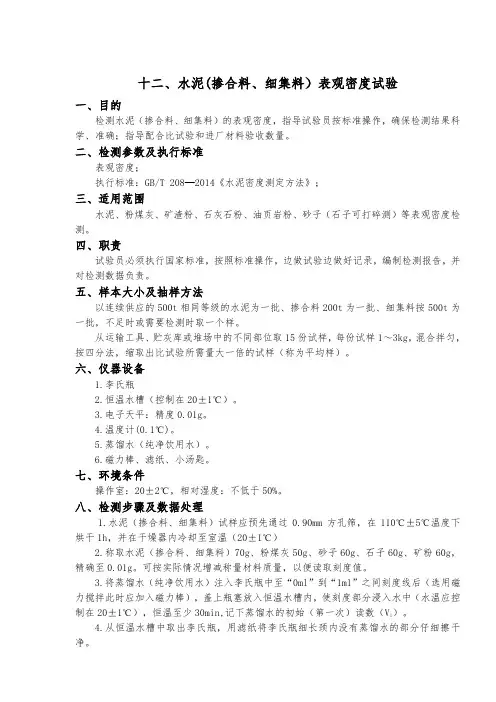

十二、水泥(掺合料、细集料）表观密度试验一、目的检测水泥（掺合料、细集料）的表观密度，指导试验员按标准操作，确保检测结果科学、准确；指导配合比试验和进厂材料验收数量。

二、检测参数及执行标准表观密度；执行标准：GB/T 208—2014《水泥密度测定方法》；三、适用范围水泥、粉煤灰、矿渣粉、石灰石粉、油页岩粉、砂子（石子可打碎测）等表观密度检测。

四、职责试验员必须执行国家标准，按照标准操作，边做试验边做好记录，编制检测报告，并对检测数据负责。

五、样本大小及抽样方法以连续供应的500t相同等级的水泥为一批、掺合料200t为一批、细集料按500t为一批，不足时或需要检测时取一个样。

从运输工具、贮灰库或堆场中的不同部位取15份试样，每份试样1～3kg，混合拌匀，按四分法，缩取出比试验所需量大一倍的试样（称为平均样）。

六、仪器设备1.李氏瓶2.恒温水槽（控制在20±1℃）。

3.电子天平：精度0.01g。

4.温度计(0.1℃)。

5.蒸馏水（纯净饮用水）。

6.磁力棒、滤纸、小汤匙。

七、环境条件操作室：20±2℃，相对湿度：不低于50%。

八、检测步骤及数据处理1.水泥（掺合料、细集料）试样应预先通过0.90mm方孔筛，在110℃±5℃温度下烘干1h，并在干燥器内冷却至室温（20±1℃）2.称取水泥（掺合料、细集料）70g、粉煤灰50g、砂子60g、石子60g、矿粉60g，精确至0.01g。

可按实际情况增减称量材料质量，以便读取刻度值。

3.将蒸馏水（纯净饮用水）注入李氏瓶中至“0ml”到“1ml”之间刻度线后（选用磁力搅拌此时应加入磁力棒），盖上瓶塞放入恒温水槽内，使刻度部分浸入水中（水温应控）。

制在20±1℃），恒温至少30min,记下蒸馏水的初始（第一次）读数（V14.从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有蒸馏水的部分仔细擦干净。

实验一：细集料的表观密度试验一、实验目的用容量瓶法测定细集料(天然砂、石屑、机制砂)在23℃时对水的表观相对密度和表观密度。

本方法适用于含有少量大于2.36㎜部分的细集料。

二、试验原理表观密度(视密度)是指在规定条件（105℃±5℃烘干至恒重下），单位体积(含材料的实体矿物成分及闭口孔隙体积)物质颗粒的干质量。

表观密度以ρ表示。

ns sV V m +=ρ式中，ρ ——细集料的表观密度(g ／㎝3)； s m ——矿质实体质量(g)； s V ——矿质实体体积（㎝3）；n V ——矿质实体闭口孔隙体积（㎝3）。

三、预习要求1、理解表观密度概念，了解试验原理。

2、了解试验仪器的用法，掌握细集料的表观密度试验方法。

四、实验仪器1、天平：称量1㎏，感量不大于1g 。

2、容量瓶：500mL 。

3、烘箱：能控温在105℃±5℃。

4、烧杯：500mL 。

5、洁净水。

6、其它：干燥器、浅盘、铝制料勺、温度汁等。

五、实验内容1、将缩分至650g 左右的试样在温度为105℃±5℃的烘箱中烘干至恒重，并在干燥器内冷却至室温，分成两份备用。

2、称取烘干的试样约300g(m 0)，装入盛有半瓶洁净水的容量瓶中。

3、摇转容量瓶，使试样在已保温至23℃±1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分.称其总质量(m 2)。

4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水(温差不超过2℃)至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量(m 1)。

5、计算细集料的表观相对密度按式(1-1)计算至小数点后3位。

γa =012m m m m +- （1-1）式中：γa ——集料的表观相对密度，无量纲； m 0——集料的烘干质量(g)； m 1——水及容量瓶的总质量(g)；m 2——试样、水、瓶及容量瓶的总质量(g)。

细集料表观密度细集料表观密度规范二、细集料表观密度检测实施细则（一）国标1、检验依据1.1《建筑用砂》（GB/T14684-xx）。

2、质量要求2.1 产品标准2.1.1《建筑用砂》（GB/T14684-xx）；2.1.2《混凝土用机制砂质量标准及检验方法》（DB50/5017-xx）。

2.2 技术要求2.2.1 表观密度大于2500kg/m3。

3、适用范围3.1 适用于检测天然砂和人工砂的表观密度，即其体积（包括内部封闭孔隙与实体积之和）的烘干质量。

4 主要仪器设备4.1 天平：称量1000g，分度值1g； 4.2 容量瓶：500ml；4.3 鼓风烘箱：能使温度控制在105±5℃； 4.4 干燥器、搪瓷盘、滴管、毛刷等。

5 检测前的准备5.1检测设备必须经过送检和自检合格5.2 用四分法将样品缩分至约660g作为表观密度检测的试样，并将试样放在烘箱中烘干至恒重，冷却至室温。

5.3样品数量：每个样品检2份试样。

6 操作步骤6.1 称取试样300g（G0），精确至1g。

将试样装入容量瓶，加入冷开水，接近500mL刻度处停止加水。

6.2 用手摇转容量瓶，使试样在水中充分搅动以排出气泡，紧塞瓶塞，静置24h左右。

然后用滴管加水至500mL刻度处，再塞紧瓶塞，擦干瓶外水分，称其重量G1，精确至1g。

6.3 倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注水（与第6.1条冷开水相比，水温相差不超过2℃，并在15℃~25℃范围内）至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称其重量G2，精确至1g。

7 数据处理7.1 表观密度?0按下式计算，精确至10kg/m3： ?0?(G0)??水G0?G2?G1式中：G0—试样的烘干质量（g）； G1—试样、水及容量瓶总质量（g）； G2—水及容量瓶总质量（g）; ?水—水的密度,1000 kg/m3。

7.2 取两次试验结果的算术平均值作为试验结果，精确至10kg/m3。

细集料表观密度实验 1目的及适用范围本实验用于测定含有少量大于2.36mm 部分的细集料【天然砂，石屑，机制砂】在23°C 时对水的表观相对密度和表观密度。

2仪器与材料①天平：称量1kg ，感量不大于1g ； ②容量瓶：500ml③烘箱：能使温度控制在105°C ±5°C ④烧杯：500ml ⑤洁净水⑥其他：干燥器，浅盘，铝制料勺，温度计等。

3实验准备将缩分至650g 左右的试样在温度105°±5°的烘箱中烘干至恒量，并在干燥器内冷却至室温，分成两份备用. 4实验步骤①称取烘干的试样约300g 【m0】，装入盛有半瓶洁净水的容量瓶中。

【四分法】②摇转容量瓶，使试样在已保温至23°±1.7°的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h 左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量【m2】。

③倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水【温度差不能超过2°】至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量【m1】。

注：在砂的表观密度试验过程中应测量并控制水的温度，试验期间的温度差不超过1°。

5结果整理 表观密度=m 2m 1m 0m 0— ρa=表观密度×ρt 或ρa=（表观密度-αt ）×ρwΡa ——细集料的表观密度，g/cm ³ Ρw ——水在4°时的密度，取1.0g/cm ³；αt——实验时水温度对水的密度影响的修正系数，见表；ρt——实验温度T°时的水的密度，见表取g/cm³。

不同水温时水的密度ρt及水温度修正系数αt以两次平行实验结果的算数平均值作为测定值，如两次结果之差值大于0.01g/cm³时，应重新取样进行实验。

细集料表观密度试验报告
试验单位：XXX建材有限公司
试验日期：2021年6月1日
试验目的：测定细集料表观密度
试验方法：按照GB/T 1482-2010《细集料表观密度和吸水率试验方法》进行试验。

试验设备：测密器、水浴装置、容器、筛子、烘箱
试验材料：细集料
试验步骤：
1. 筛选出试验材料的3 kg样品，并将样品加入容器中；
2. 在测密器中，将样品置于加热环境中，保持温度为110±5℃，30min后自动测量样品体积，测量精度为0.1ml；
3. 将试验材料平铺在烘箱中，保持温度为110±5℃，烘干至恒重；
4. 计算试样的质量，计算试样的表观密度。

试验结果：
样品编号初始体积（ml）终止体积（ml）试样质量（g）
表观密度（g/cm³）
1 212.3 193.6 6463.9 2.61
2 198.5 179.8 6251.1 2.51
3 202.1 183.
4 6390.
5 2.56
平均表观密度：2.56 g/cm³
细集料的表观密度在工程实践中具有很重要的意义，大大影响了混凝土的强度和稳定性。

通过本次试验可知，该批细集料的表观密度平均值为2.56 g/cm³，符合相关标准要求。

需要注意的是，在现场应严格按照规范控制混凝土制备工艺，选取合适的细集料以保证工程质量。

试验结论：该批细集料表观密度符合相关标准要求。

材料表观密度实验报告实验内容
1、将缩分至650g左右的试样在温度为105℃+5℃的烘箱中烘千至恒重，并在干燥器内冷却至室温，分成两份备用。

2、称取烘干的试样约300g（mo），装入盛有半瓶洁净水的容量瓶中。

3、摇转容量瓶，使试样在已保温至23℃+1.7℃的水中充分搅动以排除气泡，塞紧瓶塞，在恒温条件下静置24h左右，然后用滴管添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分。

称其总质量（m2）。

4、倒出瓶中的水和试样，将瓶的内外表面洗净，再向瓶内注入同样温度的洁净水（温差不超过2℃）至瓶颈刻度线，塞紧瓶塞，擦干瓶外水分，称其总质量（m））。

5、计算
细集料的表观相对密度按式（1-1）计算至小数点后3位。

6、报告
以两次平行试验结果的算术平均值作为测定值，如两次结果之差值大于0.01g/cm时，应重新取样进行试验。

7、试验记录格式。
