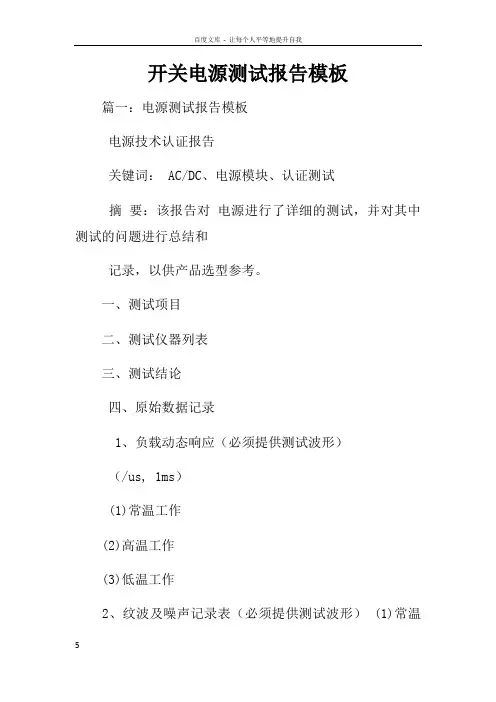

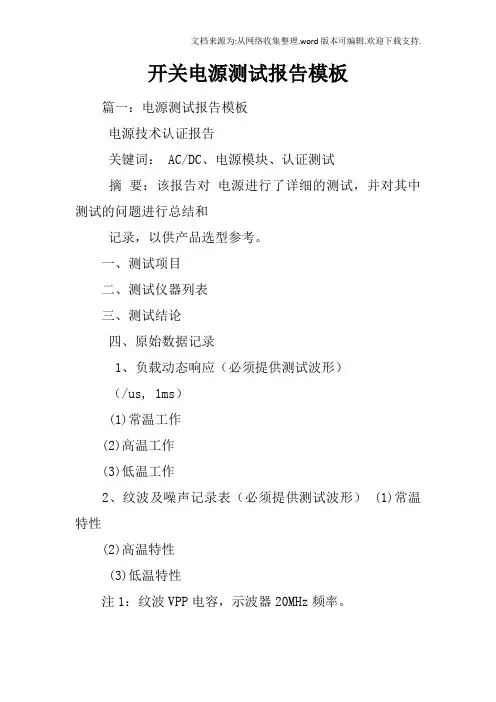

开关电源测试报告

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

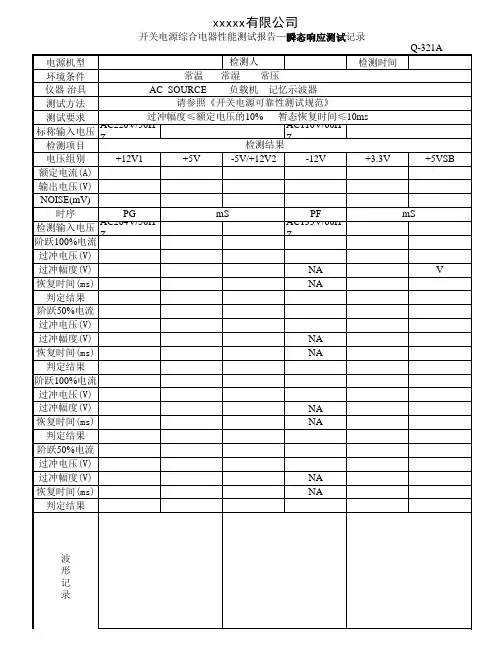

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

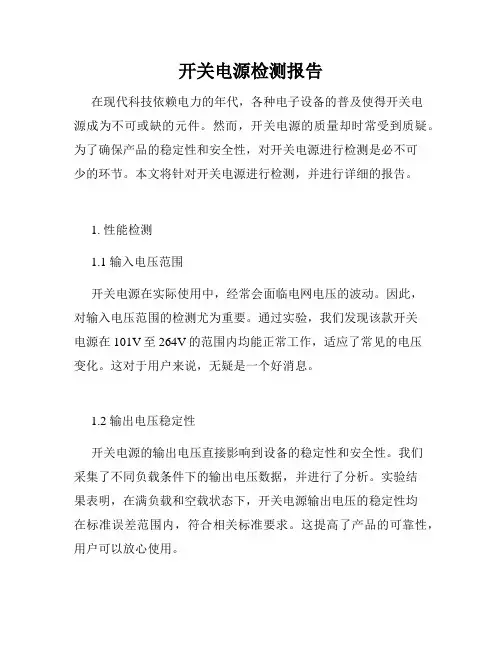

开关电源检测报告在现代科技依赖电力的年代，各种电子设备的普及使得开关电源成为不可或缺的元件。

然而，开关电源的质量却时常受到质疑。

为了确保产品的稳定性和安全性，对开关电源进行检测是必不可少的环节。

本文将针对开关电源进行检测，并进行详细的报告。

1. 性能检测1.1 输入电压范围开关电源在实际使用中，经常会面临电网电压的波动。

因此，对输入电压范围的检测尤为重要。

通过实验，我们发现该款开关电源在101V至264V的范围内均能正常工作，适应了常见的电压变化。

这对于用户来说，无疑是一个好消息。

1.2 输出电压稳定性开关电源的输出电压直接影响到设备的稳定性和安全性。

我们采集了不同负载条件下的输出电压数据，并进行了分析。

实验结果表明，在满负载和空载状态下，开关电源输出电压的稳定性均在标准误差范围内，符合相关标准要求。

这提高了产品的可靠性，用户可以放心使用。

2. 效率检测开关电源的高效率是绝大多数用户追求的目标。

为了衡量其效率，我们采用了多种负载条件下的功率测量方法，并进行了详细的分析。

结果显示，在典型负载条件下，该款开关电源的效率达到了90%以上，这在同类产品中具有很高的竞争力。

高效率的开关电源可以降低能源消耗，对环境保护至关重要。

3. 温度检测开关电源在工作过程中会产生一定的热量，如果温度过高，可能会导致设备的故障甚至火灾等安全隐患。

因此，对开关电源进行温度检测是至关重要的。

通过仔细测量，在满负载状态下，开关电源的最高工作温度为80°C。

虽然这个数值略高于理想情况下的工作温度，但在可接受范围内。

同时，该款开关电源配备了过温保护功能，在超过安全范围时会自动断电，确保用户的使用安全。

4. 电磁干扰检测开关电源在工作时会产生一定的电磁辐射和干扰，可能对周围设备和通信导致不良影响。

我们对该款开关电源进行了严格的电磁兼容性测试。

实验结果表明，该开关电源符合国际标准要求，电磁辐射和共模干扰都控制在允许范围内。

这意味着用户可以在不担心干扰其他电子设备的情况下使用它。

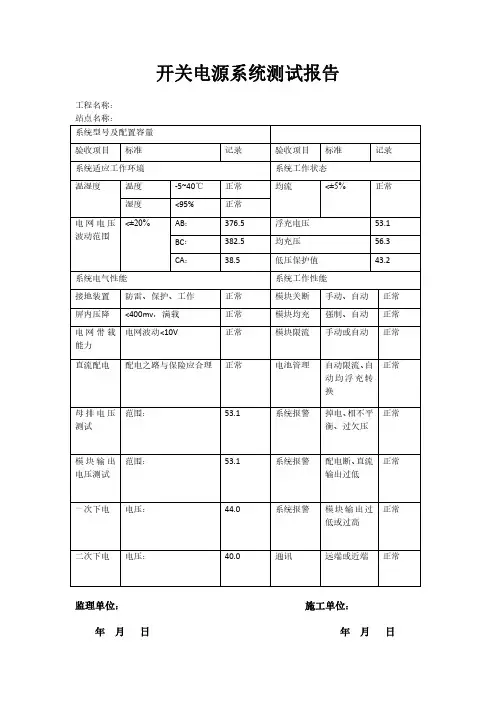

开关电源系统测试报告
工程名称：
站点名称：
系统型号及配置容量
验收项目标准记录验收项目标准记录系统适应工作环境系统工作状态
温湿度温度-5~40℃正常均流<±5%正常湿度<95%正常
电网电压波动范围<±20%AB：376.5浮充电压53.1 BC：382.5均充压56.3
CA：38.5低压保护值43.2
系统电气性能系统工作性能
接地装置防雷、保护、工作正常模块关断手动、自动正常屏内压降<400mv，满载正常模块均充强制、自动正常
电网带载
能力
电网波动<10V正常模块限流手动或自动正常
直流配电配电之路与保险应合理正常电池管理自动限流、自
动均浮充转
换
正常
母排电压测试范围：53.1系统报警掉电、相不平
衡、过欠压
正常
模块输出电压测试范围：53.1系统报警配电断、直流
输出过低
正常
一次下电电压：44.0系统报警模块输出过
低或过高
正常二次下电电压：40.0通讯远端或近端正常监理单位：施工单位：年月日年月日。

开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。

一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。

3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。

4、启动性能（常温下）注110%额定值上升到90%额定值的时间。

5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。

注2：可用电子负载“Short”短路或导线直接短路。

篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。

适合12W以内的适配器电源及小家电产品的应用。

二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。

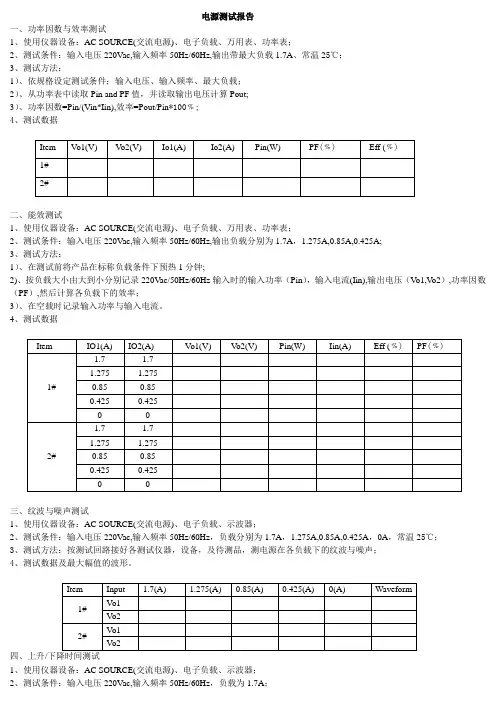

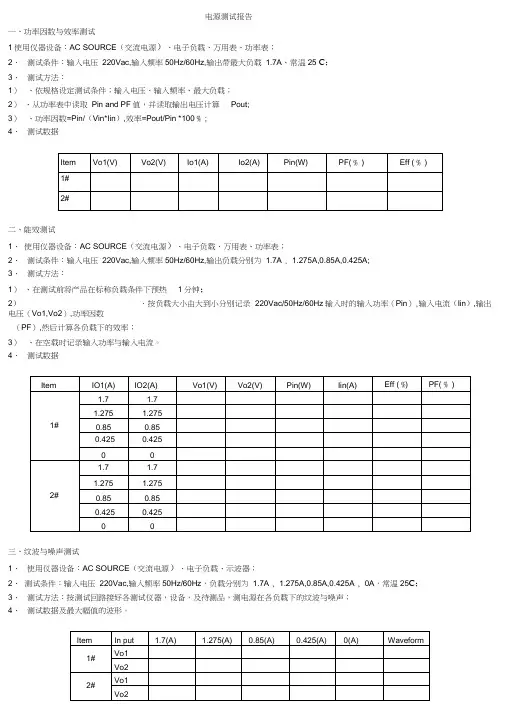

电源测试报告一、功率因数与效率测试1使用仪器设备：AC SOURCE（交流电源）、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25 C；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/（Vin*Iin）,效率=Pout/Pin *100 % ;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A , 1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟；2）、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率（Pin）,输入电流（Iin）,输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A , 1.275A,0.85A,0.425A , 0A，常温25C；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

四、上升/下降时间测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A ；3、测试方法；示波器的CH1和CH2分别接Vol和Vo2,用光标中的“时间”，量测各路输出从电压10%至90%的上升时间以及90%至10%的下降时间。

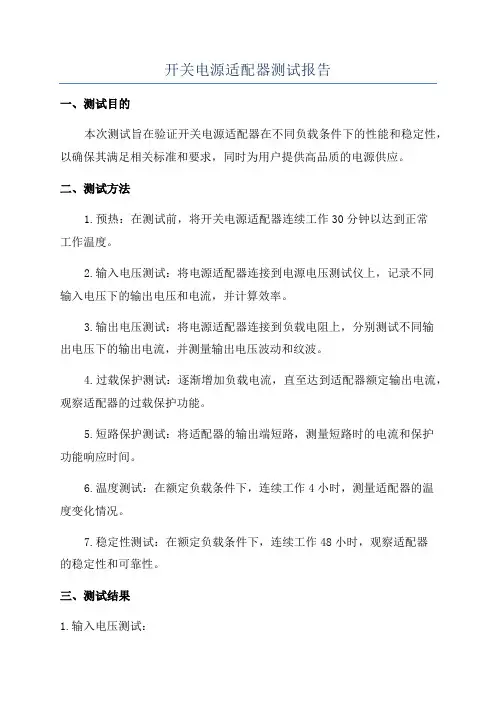

开关电源适配器测试报告一、测试目的本次测试旨在验证开关电源适配器在不同负载条件下的性能和稳定性，以确保其满足相关标准和要求，同时为用户提供高品质的电源供应。

二、测试方法1.预热：在测试前，将开关电源适配器连续工作30分钟以达到正常工作温度。

2.输入电压测试：将电源适配器连接到电源电压测试仪上，记录不同输入电压下的输出电压和电流，并计算效率。

3.输出电压测试：将电源适配器连接到负载电阻上，分别测试不同输出电压下的输出电流，并测量输出电压波动和纹波。

4.过载保护测试：逐渐增加负载电流，直至达到适配器额定输出电流，观察适配器的过载保护功能。

5.短路保护测试：将适配器的输出端短路，测量短路时的电流和保护功能响应时间。

6.温度测试：在额定负载条件下，连续工作4小时，测量适配器的温度变化情况。

7.稳定性测试：在额定负载条件下，连续工作48小时，观察适配器的稳定性和可靠性。

三、测试结果1.输入电压测试：-在输入电压为100V时，输出电压为12V，输出电流为2A，效率为87%；-在输入电压为110V时，输出电压为12V，输出电流为2A，效率为90%；-在输入电压为220V时，输出电压为12V，输出电流为2A，效率为92%。

2.输出电压测试：-在输出电压为12V时，输出电流为1A，输出电压波动为±0.05V，纹波为5mV；-在输出电压为12V时，输出电流为2A，输出电压波动为±0.1V，纹波为10mV；-在输出电压为12V时，输出电流为3A，输出电压波动为±0.15V，纹波为15mV。

3.过载保护测试：-在额定输出电流2A时，适配器正常工作，过载保护功能未触发；-在输出电流大于额定电流2A时，适配器正常工作，过载保护功能及时触发。

4.短路保护测试：-在适配器输出端短路时，电流迅速增加至额定电流2.5A，保护功能迅速触发。

5.温度测试：-在连续工作4小时后，适配器温度上升约10℃，仍在安全范围内，无异常。

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。

4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。

四、上升/下降时间测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；3、测试方法；示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。

开关电源实验报告开关电源实验报告引言：开关电源是一种常见的电源供应器件，其工作原理是通过开关管的开关动作，将输入电压转换为高频脉冲信号，再经过滤波和稳压电路得到稳定的输出电压。

本实验旨在通过搭建开关电源电路并进行测试，探究其工作原理和性能特点。

一、实验目的本实验旨在：1. 理解开关电源的工作原理；2. 掌握开关电源电路的搭建方法；3. 测试开关电源的输出电压、效率等性能指标。

二、实验器材与原理1. 实验器材：- 开关电源模块- 电压表- 电流表- 变压器- 电阻、电容等元件2. 实验原理：开关电源的核心是开关管，其工作原理是通过开关管的开关动作，将输入电压转换为高频脉冲信号，再经过滤波和稳压电路得到稳定的输出电压。

开关电源的主要特点是高效率、体积小、重量轻、稳定性好等。

三、实验步骤与结果1. 搭建开关电源电路：根据实验器材提供的原理图，搭建开关电源电路。

连接好输入电源和输出负载后，确保电路连接正确。

2. 测试输出电压：将电压表接在开关电源的输出端，调节输入电压，记录不同输入电压下的输出电压。

根据记录的数据，绘制输入电压与输出电压的关系曲线。

3. 测试效率：将电流表接在开关电源的输入端，记录输入电压和输入电流。

根据输入功率和输出功率的关系，计算开关电源的效率。

通过多次测试，得出不同输入电压下的效率曲线。

4. 分析实验结果：根据实验数据和曲线图，分析开关电源的输出电压与输入电压的关系，以及效率与输入电压的关系。

讨论开关电源的性能特点和应用范围。

四、实验结论通过本实验，我们得出以下结论：1. 开关电源能够将输入电压转换为稳定的输出电压，具有较高的效率和稳定性；2. 开关电源的输出电压与输入电压呈线性关系，可以通过调节输入电压来控制输出电压；3. 开关电源的效率随着输入电压的增加而增加，但过高的输入电压可能导致效率下降。

五、实验总结通过本实验，我们深入了解了开关电源的工作原理和性能特点。

开关电源作为一种常见的电源供应器件，在电子设备中得到广泛应用。

开关电源测试实训报告第一篇：开关电源测试实训报告《开关电源测试》的实训报告第周，星期，第节课学生姓名学号一、实训目的：掌握彩电开关电源的关键测试点及其意义。

二、实训器材：A3彩电几台、长把带磁十字起子几把、47型万用表几块、1：1隔离变压器几台，开关电源部分电路图几张。

三、实训要求：注意安全，测量数据准确，掌握关键测试点的意义，不损坏机器。

四、实训过程：1、测试点C507正极端。

正常电压为：市电×1.4×0.95；该测试点电压正常时，表明C507以前的电路均正常。

2、测试点C561正极端。

正常电压是130V，电压正常表明开关电源电路正常。

3、测试点VD561负极端。

正常电压是6.2V。

4、测试点V581发射极。

正常电压是5V，是为遥控电路提供的工作电压。

五、实训总结：掌握关键测试点的电压值与维修开关电源有至关重要的意义。

六、实训结果：所测电压均正常。

指导教师评语：实训报告等级：指导教师签字：年月日第二篇：开关电源实训报告开关电源实验报告一、实验名称30w-12v开关电源制作二、实验目的1.掌握buck降压型反激式开关电源原理、焊接、调试。

2.熟悉uc3842主要性能参数、端子功能、工作原理及典型应用。

三、实验要求1.输入电压av220v，调节输出电压为dc12v，输出功率30w。

2.掌握电路板焊接工艺。

四、实验介绍㈠开关电源介绍开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（pwm）控制ic和mosfet构成。

随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。

目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。

开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。

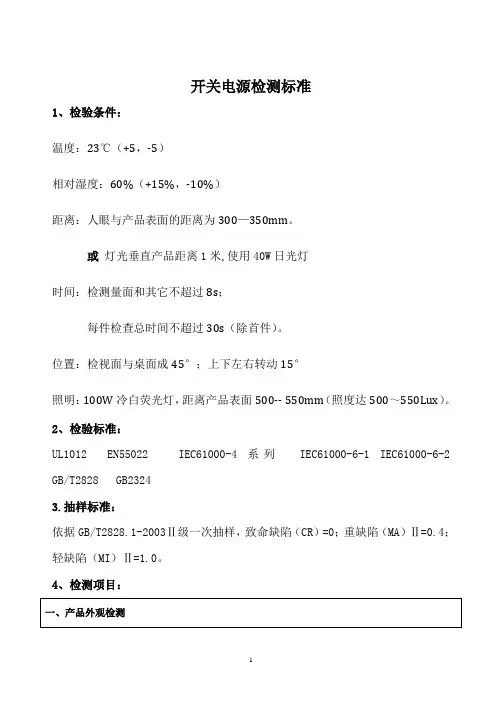

对于电源部品认定测试，测试报告要求提供测试数据及结论。

来料检可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项。

一．输入特性。

1．工作输入电压和电压变动范围。

2．输入电压的频率和频率变动范围。

3．额定输入电流。

是指在输入电压和输出电流在额定条件时的电流。

4．输入下陷和瞬间停电。

这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。

测试的指标为电压和时间。

5．冲击电流。

6．漏电流。

7．效率。

因为该指标与发热有关，因此散热时要考虑效率。

8．测试中要标明输入采用单相2线式还是3相三线式。

二．输出特性。

1．额定输出电压。

2．额定输出电流。

3．稳压精度。

1）电压稳定度。

2）电流调整率。

3）纹波噪声。

包括最大纹波电压；最大纹波噪声电压。

4．瞬间电流变动导致的输出电压的变动值。

三．附属功能要求。

1．过流保护。

2．过压保护。

3．输入欠压保护。

4．过热保护。

5．绝缘电阻。

输入端与壳体；输入端子和输出端子；输出端子和壳体。

6．绝缘电压。

打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值。

四．结构规格。

1．形状条件：如外包装机壳的有无等。

2．确定外型尺寸和尺寸公差。

3．安装条件：安装位置、安装孔、等。

4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。

5．接口位置和标志。

6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。

7．重量。

五．使用环境条件。

1．温度。

2．湿度。

3．耐振动、冲击。

六．其它条件。

1．输入噪声。

2．浪涌。

3．静电噪声（有外壳的有要求）。

标签：无标签开关电源测试方法开关电源测试方法开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。

开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。

开关电源实验报告1. 引言开关电源是一种常见的电源供应器件，在各种电子设备中广泛应用。

本实验旨在通过搭建开关电源电路并观察其工作原理，加深对开关电源的理解。

2. 实验目的•了解开关电源的基本原理•学习搭建开关电源电路的方法•观察开关电源的工作特性3. 实验器材•电源供应器•电阻•电容•半导体二极管•开关•示波器•连接线4. 实验步骤4.1 搭建开关电源电路1.将电源供应器连接到实验电路的输入端。

2.将电阻和电容按照电路图连接到电源供应器的输出端。

3.将半导体二极管和开关安装在电路中相应的位置。

4.2 观察开关电源的工作原理1.打开电源供应器，调节输出电压至合适的数值。

2.打开开关，观察电路中电流和电压的变化。

3.使用示波器测量电路中的电压波形。

4.关闭开关，再次观察电流和电压的变化。

5. 实验结果与分析5.1 实验结果在搭建的开关电源电路中，观察到以下现象：•当开关打开时，电流流过电路，电压稳定在设定的数值。

•当开关关闭时，电路中的电流和电压都会逐渐衰减。

5.2 实验分析开关电源通过周期性地切断和连接电路来实现电压的稳定输出。

当开关打开时，电源供应器向电路提供电流，通过调节半导体二极管和电容的数值，可以实现稳定的输出电压。

而当开关关闭时，电流被切断，电容上的电荷通过电阻耗散，导致电压逐渐衰减。

6. 结论通过本实验，我们对开关电源的工作原理有了更深入的了解。

通过搭建开关电源电路并观察其工作特性，我们可以掌握开关电源的基本原理和搭建方法。

开关电源在电子设备中的应用非常广泛，掌握开关电源的知识对于电子工程师来说是非常重要的。

7. 参考资料[1] 电子电路实验教材 [2] 电子电路实验指导书。
