净化空调系统的验证方案
- 格式:doc
- 大小:76.50 KB
- 文档页数:8
GMP洁净厂房空调净化系统验证方案一、验证目的:为了确保GMP洁净厂房空调净化系统的正常运行和符合相关法规要求,制定此验证方案以进行系统的验证。
二、验证内容:系统的验证主要包括以下几个方面:1.空气质量验证:通过空气采样和测试,验证空调净化系统是否能够达到所规定的空气质量标准;2.温度和湿度验证:通过温湿度计测量和记录,验证空调净化系统是否能够维持所规定的温湿度范围;3.过滤效果验证:通过对空气过滤器的检查和测试,验证过滤器的效果是否符合要求;4.正压差验证:通过测量和记录空气压力差,验证系统是否具备正压差;5.清洁效果验证:通过检查和测试清洁设备和清洁办法的效果,验证清洁系统的有效性;6.设备运行和控制系统验证:通过检查设备的运行和控制系统的运行情况,验证系统是否能够正常运行。
三、验证方法和步骤:1.空气质量验证:a.随机选择几个采样点,在不同时间和不同地点采集空气样本;b.使用空气质量测试仪器对样本进行测试,记录测试结果;c.将测试结果与所规定的空气质量标准进行比较,并进行评价和分析。
2.温度和湿度验证:a.在不同时间和不同地点使用温湿度计进行测试,记录测试结果;b.将测试结果与所规定的温湿度范围进行比较,并进行评价和分析。
3.过滤效果验证:a.检查空气过滤器的使用时间和状况;b.使用空气颗粒计数器对过滤器进行测试,记录测试结果;c.将测试结果与所规定的过滤效果标准进行比较,并进行评价和分析。
4.正压差验证:a.测量并记录不同位置的空气压力差;b.将测量结果与所规定的正压差范围进行比较,并进行评价和分析。
5.清洁效果验证:a.检查清洁设备和清洁办法的使用情况和效果;b.对清洁后的工作区域进行空气质量测试,记录测试结果;c.将测试结果与所规定的清洁效果标准进行比较,并进行评价和分析。
6.设备运行和控制系统验证:a.检查设备的运行情况和控制系统的运行情况;b.对设备进行功能测试,记录测试结果;c.将测试结果与所规定的运行和控制要求进行比较,并进行评价和分析。
净化空调系统的验证方案一、验证概述:本空调净化系统由冷冻水系统、水循环系统、空气净化系统等组成的具有温湿度调整、空气除尘除菌的功能性系统。
冷冻水系统由双螺杆水冷冷水机组、冷冻水泵组成;水循环系统由逆流式冷却塔、冷却水泵及冷却水循环水管组成;空气净化系统由送风管道、回风管道、组合式空气处理机组组成。
空气净化过程为:风——初效过滤——表冷器——加热器——中效过滤——风机一一高效过滤——室内——正压风量排至室外〔回风经过回风管进入组合式空气处理机组初效过滤器前再循环〕。
净化空调系统的局部房间设就地微压差计,用以检测房间之间相对压力的变化状况,通过对系统内各区域的送风、回风及排风量的掌握及调整来到达各个不同干净级别之间及室内外的压差要求。
空气流由干净区流向非干净区,由缓冲间流向室外。
空调机组冷冻供回水管上设置压力、温度显示;组合式空气处理机组冷冻回水管设置电磁阀,能够依据车间内的温湿度的变化调整阀门开度,通过房间回风温湿度探头和电磁阀实现温湿度的自动掌握。
空气经过空调净化系统后能够保证干净车间的空气尘埃粒子、空气浮游菌、沉降菌及环境温湿度到达产品生产要求。
净化车间空气经处理后到达空气质量十万级的标准。
生产厂房舒适性空调区域由卡式四周出风机盘管、冷却水循环管道组成。
二、验证目的:为确认:该空调净化系统性能、适用性、主体安装、管道安装、配套公用系统连接是否符合设计标准和GMP要求,操作、维护保养标准操作程序是否符合生产实际操作要求,是否能够正常、稳定地运行,保证干净区空气环境各项指标持续到达设计标准和GMP 要求;特制订本验证方案,对其进展验证。
验证过程应严格依据本方案规定的内容进展,假设因特别缘由确需变更时,应填写验证方案变更申请及批准书,报验证委员会批准。
三、验证范围:厂房空调净化系统姓名 部门及职务 验证委员会中职务 验证工作中职责负责组织验证方案、验证报告及验证 品质部总监主任证书的审批生产部总监 副主任负责组织验证方案的制定和验证的实施工程部总监 副主任 负责组织验证方案的制定和验证的实施 生产部经理 成员 负责验证中生产操作品质部经理成员负责组织现场监控、QC 人员检验及审核 QC 检验数据姓名部门及职务 验证工作中职责验证负责人:负责起草验证方案,组织实施验证方案,生产部经理兀成验证报口生产部主管验证执行负责人:实施验证方案,收集、整理数据, 兀成验 证报口工程部经理验证协调负责人:帮助验证方案起草与实施、完成验证报告 品质部 QA 主 帮助起草验证方案、现场监控、完成验证报告管品质部 QC 主负责验证过程中检验工作的安排,检验报告的发出管四、验证人员及其职责:1、包括设备治理部门、使用部门、 QA 人员、QC 人员及具体岗位操作人员2、在岗人员均经过 GMP 学问、药品治理法及其实施细则、生物制品治理方法、产品质量法等法律法规的培训。

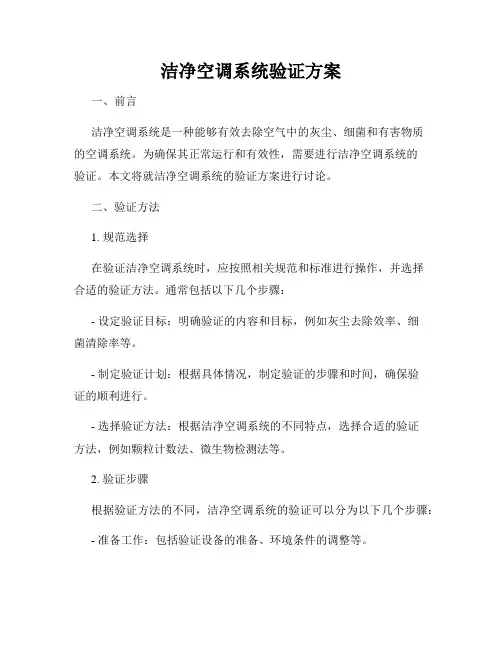

洁净空调系统验证方案一、前言洁净空调系统是一种能够有效去除空气中的灰尘、细菌和有害物质的空调系统。
为确保其正常运行和有效性,需要进行洁净空调系统的验证。
本文将就洁净空调系统的验证方案进行讨论。
二、验证方法1. 规范选择在验证洁净空调系统时,应按照相关规范和标准进行操作,并选择合适的验证方法。
通常包括以下几个步骤:- 设定验证目标:明确验证的内容和目标,例如灰尘去除效率、细菌清除率等。
- 制定验证计划:根据具体情况,制定验证的步骤和时间,确保验证的顺利进行。
- 选择验证方法:根据洁净空调系统的不同特点,选择合适的验证方法,例如颗粒计数法、微生物检测法等。
2. 验证步骤根据验证方法的不同,洁净空调系统的验证可以分为以下几个步骤:- 准备工作:包括验证设备的准备、环境条件的调整等。
- 现场采样:对洁净空调系统的空气进行采样,并注意采样点的选择和采样时间的控制,确保采样结果的准确性。
- 样品处理:对采样得到的样品进行处理和分析,例如颗粒计数、菌落计数等。
- 数据分析:根据验证目标和标准,对验证结果进行分析和判定。
判断洁净空调系统是否符合预期的要求。
- 结果报告:将验证结果整理成报告,并包括验证的详细过程、结果和结论等。
三、验证设备1. 颗粒计数仪颗粒计数仪是一种用于检测空气中颗粒物浓度的设备。
在洁净空调系统的验证中,可以使用颗粒计数仪来测试空气中的灰尘浓度,以评估洁净空调系统的去除效率。
2. 微生物检测装置微生物检测装置是一种用于检测空气中微生物浓度的设备。
在洁净空调系统的验证中,可以使用微生物检测装置来测试空气中的细菌和其他微生物浓度,以评估洁净空调系统的清除率。
3. 数据记录仪数据记录仪是一种用于记录验证过程和结果的设备。
在洁净空调系统的验证中,可以使用数据记录仪来记录验证数据,以确保验证结果的准确性和可靠性。
四、验证结果分析根据验证得到的数据和结果,可以对洁净空调系统的性能进行评估和分析。
如果验证结果符合预期的要求,则说明洁净空调系统在去除灰尘、清除细菌等方面具有良好的效果和性能。
GMP洁净厂房空调净化系统验证方案
GMP洁净厂房空调净化系统验证方案包括以下步骤:
1. 确定验证目标:明确空调净化系统的设计、安装和运行
是否符合GMP要求,并确保系统性能稳定、可靠。
2. 环境要求:按照GMP要求设置验证环境,并确保环境符合净化系统的设计要求,包括温度、湿度、风速等条件。
3. 净化系统运行验证:对空调净化系统进行全面运行验证,包括空气流动情况、过滤器效果、风速和风量等参数的测
试和记录。
4. 温度和湿度控制验证:验证空调系统的温度和湿度控制
能力,包括对不同工作区域的温度和湿度进行测量和分析。
5. 洁净度验证:使用空气采样仪对空气中的微生物进行采
样并进行检测,验证系统的洁净度符合要求。
6. 过滤器验证:对空调系统中的过滤器进行验证,包括过
滤器的效率、阻力和更换周期的测试和记录。
7. 风机性能验证:验证空调系统的风机性能,包括风机的
风量、风速等参数的测试和记录。
8. 系统报警和控制验证:验证空调系统的报警和控制功能
是否正常运行,并对系统的控制参数进行测试和记录。
9. 文件记录和报告编写:验证过程中进行详细的记录,并
撰写验证报告,包括验证结果、异常情况的处理和建议等。
以上是基本的GMP洁净厂房空调净化系统验证方案,具体的验证内容和步骤可以根据实际情况进行调整和补充。
洁净空调系统验证方案(参考)洁净空调系统验证方案文件编号:起草:审核:批准:设备概述:本验证方案旨在验证洁净空调系统的运行是否符合规定标准,以确保系统能够提供高效、安全、可靠的服务。
验证目的:本次验证的目的是为了评估洁净空调系统的性能,检查其是否能够满足设计要求,并确定是否需要采取措施来改进其性能。
验证范围:本次验证的范围包括系统的设计、安装、调试和运行。
验证的重点是系统的过滤器、风道、送风口、回风口、风机和控制系统等关键部件。
在验证过程中,我们将检查系统的运行情况,包括温度、湿度、风速、气流质量等指标,以及系统的能耗情况。
我们还将评估系统的可靠性和安全性,并对系统的运行记录进行分析和评估。
通过本次验证,我们将为系统的运行提供科学依据,为改进系统的性能提供建议,并确保系统能够满足相关要求和标准。
4.验证小组成员在开始验证之前,需要确定验证小组成员,并明确各自的职责和任务。
验证小组成员需要包括负责人、技术人员和记录人员。
负责人负责整个验证过程的组织和协调,技术人员负责实施验证和记录,记录人员负责记录验证过程中的数据和结果。
5.时间进度表在进行验证之前,需要制定时间进度表,明确验证的时间节点和进度。
时间进度表需要包括验证的开始时间、结束时间、各个验证阶段的时间节点和进度。
时间进度表可以帮助验证小组掌握整个验证过程的进度,及时发现问题并加以解决。
6.验证前确认内容在进行验证之前,需要进行验证前确认,以确定验证的内容和要求。
验证前确认需要包括验证的目的、验证的对象、验证的方法和要求、验证的标准和限制等内容。
验证前确认可以帮助验证小组明确验证的目标和方向,提高验证的效率和准确性。
7.验证内容7.1 安装确认(IQ)安装确认是验证的第一个阶段,主要是确认净化系统的安装情况和符合要求。
安装确认需要包括净化系统的安装、高效过滤器的安装和安装确认结果的判断。
通过安装确认,可以确保净化系统的安装符合要求,为后续的运行确认和性能确认打下基础。
空调净化系统验证方案一、引言。
空调净化系统是现代办公室和家庭中常见的设备,它能够有效地净化空气,提高室内空气质量,保障人们的健康。
然而,为了确保空调净化系统的正常运行和净化效果,需要进行系统的验证和检测。
本文将介绍空调净化系统验证方案,以帮助使用者更好地了解验证的流程和方法。
二、验证目的。
空调净化系统验证的目的在于确认系统的净化效果是否符合相关标准和要求,以及系统是否能够正常运行。
通过验证,可以及时发现系统存在的问题,并采取相应的措施进行修复,保障室内空气质量。
三、验证内容。
1. 空气净化效果验证,通过检测室内空气中的颗粒物浓度、细菌、病毒等指标,评估空调净化系统的净化效果。
2. 空调系统运行验证,检测空调系统的运行状态、温度、湿度等参数,确认系统是否正常工作。
3. 滤网效果验证,检测空调净化系统的滤网,评估其对空气中颗粒物的过滤效果。
4. 空气流通验证,通过测量室内空气的流通情况,确认空调系统能够有效地循环空气,保持室内空气清新。
四、验证方法。
1. 空气净化效果验证方法,使用空气质量检测仪器,对室内空气中的颗粒物、细菌、病毒等指标进行检测,并与相关标准进行对比,评估空调净化系统的净化效果。
2. 空调系统运行验证方法,观察空调系统的运行状态,检测温度、湿度等参数,确认系统是否正常工作。
3. 滤网效果验证方法,对空调净化系统的滤网进行取样检测,使用显微镜等设备观察滤网上的颗粒物情况,评估其过滤效果。
4. 空气流通验证方法,通过测量室内空气的流通情况,使用烟雾等物质观察空气流通的情况,确认空调系统能够有效地循环空气。
五、验证结果分析。
根据验证所得的数据和结果,对空调净化系统的净化效果、运行状态、滤网效果和空气流通情况进行分析,评估系统存在的问题和改进的空间,并提出相应的改进措施。
六、验证报告。
根据验证结果编写验证报告,包括验证的目的、内容、方法、结果分析和改进措施等内容,以及对系统的整体评估和建议。

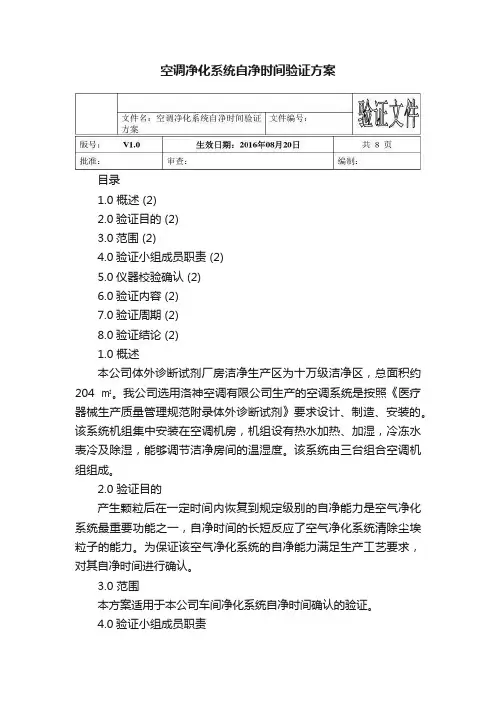

空调净化系统自净时间验证方案目录1.0 概述 (2)2.0验证目的 (2)3.0范围 (2)4.0验证小组成员职责 (2)5.0仪器校验确认 (2)6.0验证内容 (2)7.0验证周期 (2)8.0验证结论 (2)1.0 概述本公司体外诊断试剂厂房洁净生产区为十万级洁净区,总面积约204㎡。
我公司选用洛神空调有限公司生产的空调系统是按照《医疗器械生产质量管理规范附录体外诊断试剂》要求设计、制造、安装的。
该系统机组集中安装在空调机房,机组设有热水加热、加湿,冷冻水表冷及除湿,能够调节洁净房间的温湿度。
该系统由三台组合空调机组组成。
2.0 验证目的产生颗粒后在一定时间内恢复到规定级别的自净能力是空气净化系统最重要功能之一,自净时间的长短反应了空气净化系统清除尘埃粒子的能力。
为保证该空气净化系统的自净能力满足生产工艺要求,对其自净时间进行确认。
3.0 范围本方案适用于本公司车间净化系统自净时间确认的验证。
4.0验证小组成员职责4.1质量部负责组织人员编制设备验证方案和报告;4.2质量部负责验证过程中检测和检查结果编写,生产部配合验证过程中的设备操作;4.3管理者代表负责验证方案和报告的最后批准。
5.0 仪器校验确认6.0验证内容人为的制造污染环境(对整个洁净车间),选择几个主要的房间进行(配制间、制板间、分装1)颗粒计数:2个取样点,每个取样点平均取样3次,每次循环1min;使该房间的0.5um 颗粒数明显增高,三个房间测试完后,记录此时时间为T1,此时颗粒浓度作为初始浓度;开启净化系统大约15分钟后,继续进行颗粒计数,直到0.5um的颗粒数明显降低且符合法规要求,记录此时时间为T2。
连续测试三次。
分析检测数据,得出净化时间。
接收标准:空气净化系统的自净时间不得超过30min。
7.0验证周期主要房间改造、设备更换、大修或停运三个月以上作一次再验证。
8.0验证结论验证小组按照经过批准的《空调净化系统验自净时间验证方案》进行验证,通过对检测结果数据的分析,确认自净时间符合法规及公司要求。

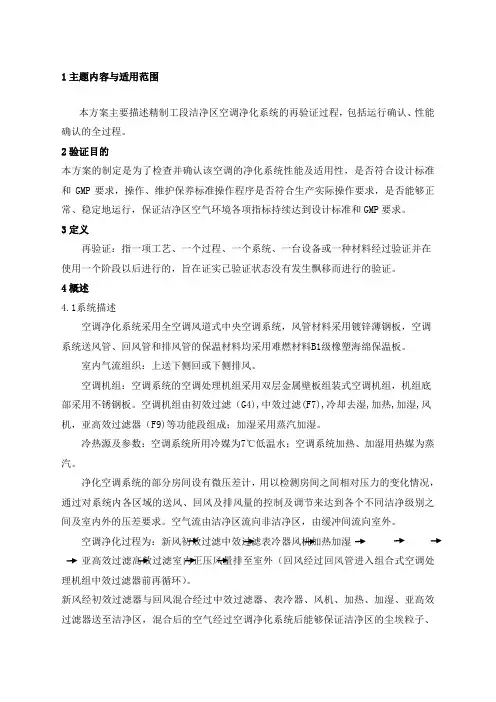

1主题内容与适用范围本方案主要描述精制工段洁净区空调净化系统的再验证过程,包括运行确认、性能确认的全过程。
2验证目的本方案的制定是为了检查并确认该空调的净化系统性能及适用性,是否符合设计标准和GMP要求,操作、维护保养标准操作程序是否符合生产实际操作要求,是否能够正常、稳定地运行,保证洁净区空气环境各项指标持续达到设计标准和GMP要求。
3定义再验证:指一项工艺、一个过程、一个系统、一台设备或一种材料经过验证并在使用一个阶段以后进行的,旨在证实已验证状态没有发生飘移而进行的验证。
4概述4.1系统描述空调净化系统采用全空调风道式中央空调系统,风管材料采用镀锌薄钢板,空调系统送风管、回风管和排风管的保温材料均采用难燃材料B1级橡塑海绵保温板。
室内气流组织:上送下侧回或下侧排风。
空调机组:空调系统的空调处理机组采用双层金属壁板组装式空调机组,机组底部采用不锈钢板。
空调机组由初效过滤(G4),中效过滤(F7),冷却去湿,加热,加湿,风机,亚高效过滤器(F9)等功能段组成;加湿采用蒸汽加湿。
冷热源及参数:空调系统所用冷媒为7℃低温水;空调系统加热、加湿用热媒为蒸汽。
净化空调系统的部分房间设有微压差计,用以检测房间之间相对压力的变化情况,通过对系统内各区域的送风、回风及排风量的控制及调节来达到各个不同洁净级别之间及室内外的压差要求。
空气流由洁净区流向非洁净区,由缓冲间流向室外。
空调净化过程为:新风初效过滤中效过滤表冷器风机加热加湿亚高效过滤高效过滤室内正压风量排至室外(回风经过回风管进入组合式空调处理机组中效过滤器前再循环)。
新风经初效过滤器与回风混合经过中效过滤器、表冷器、风机、加热、加湿、亚高效过滤器送至洁净区,混合后的空气经过空调净化系统后能够保证洁净区的尘埃粒子、浮游菌、沉降菌及环境温湿度达到产品生产要求。
空调系统图:本次空调系统的验证依据GMP和设备验证管理SOP的要求,空调净化系统使用一定周期后,应进行设备的再确认,本公司严格按照验证方案中的要求来对空调净化系统来进行运行和性能方面的再验证。
空调净化系统的清洁验证方案目录一、概述二、验证目的三、验证范围四、验证人员五、验证内容1 验证条件2 可接受标准3 清洁过程4 取样及样品处理5 偏差分析及处理六、验证结论及评价七、再验证周期八、验证进度计划一、概述车间生产环境为一般控制区、十万级、万级、局部百级及全室百级。
净化空调系统是制品生产的重要设施,根据GMP要求,要认真按清洁规程,维护保养后或定期进行彻底消毒,更换产品时应彻底清洁消毒。
对净化空调系统的清洁效果进行验证,确认清洗后其状态能够满足预定要求。
验证共需进行3次,方可证明清洁规程能持续稳定达到要求。
二、验证目的验证本公司空调净化系统按清洁规程进行清洁后的清洁效果能达到预定要求,符合制品生产要求。
三、验证范围本验证方案主要适用于净化空调系统的清洁验证。
四、验证人员五、验证内容1 验证条件1.1 净化空调系统应密封、完好。
1.2 人员:包括设备管理部门、使用部门、QA人员、QC人员及具体岗位操作人员。
1.2.1 在岗人员均经过GMP知识、药品管理法及其实施细则、生物制品管理办法、产品质量法等法律法规的培训。
1.2.2 在岗人员均为经过岗位SOP、岗位安全操作法、工艺规程、卫生清洁规程等岗位专业知识培训,并持有上岗证的熟练工人。
1.3 清洁剂条件:中性或弱碱性,对设备无腐蚀;不含4A沸石等不溶性助剂,洗涤后无不溶性残留;对制品、人体无毒害。
2 可接受标准2.1 尘埃粒子限度:尘埃粒子数应符合相应级别要求。
(见下表)洁净度级别尘粒最大允许数/立方米≥0.5μm ≥5μm100级3500 010000级350000 2000100000级3500000 200002.2 微生物限度:沉降菌指标应符合相关规定。
(见下表)洁净度级别微生物最大允许数沉降菌/皿.0.5h100级0.510000级 1.5100000级 33 清洁过程3.1 清洁操作:空气累计运行2-3个月时间,需对初效、中效过滤器和回风窗清洗一次。
空调净化系统再验证方案空调净化系统的验证方案通常包括以下几个步骤:1. 设定测试目标:确定你要验证的空调净化系统的性能指标,过滤效率、空气净化速度等。
2. 实验室测试:在实验室中使用恒温恒湿的环境条件,装置好空调净化系统进行试验。
可以通过调整测试参数,不同的风速、污染物浓度和空气流量等来测试系统的性能。
3. 模拟实地环境测试:将净化系统安装在一个模拟实际使用环境的房间中,进行长时间运行,并进行各种情况的模拟测试,不同污染物浓度、温度和湿度等。
4. 实地测试:将净化系统安装在实际使用环境中,进行长时间运行,并测量系统的性能。
可以使用传感器、仪器等设备来检测空气中的污染物浓度、温度和湿度等参数。
5. 数据分析:根据实验和测试结果,对空调净化系统的性能进行评估和分析。
比较实验室测试、模拟实地环境测试和实地测试的数据,并与相关标准或指导性文件进行对比。
6. 和改进:根据数据分析的结果,得出对空调净化系统性能的,并根据需要进行调整和改进。
在验证空调净化系统的过程中,需要注意以下几个关键点:保持测试环境恒定:在实验室和模拟实地环境测试中,要确保环境参数(如温度和湿度)的恒定,以保证可重复性和准确性。
使用合适的测量仪器:选择合适的传感器、仪器和测试设备,确保数据的准确性和可靠性。
测试样本的选择:选择适当的测试样本,包括不同类型的污染物、不同浓度的污染物等,以全面评估净化系统的性能。
数据分析的合理性:对测试结果进行合理的数据分析,并与相关标准或指导性文件进行对比,得出净化系统性能的。
持续改进:根据验证结果,对空调净化系统进行持续改进,以提高系统的性能和效率。
验证方案编号:SOP-XXX-XXX 净化空调系统DQ验证方案XXX制药有限公司一、系统描述 (4)二、验证目的 (4)三、验证范围 (4)四、验证职责 (4)五、文件管理规范 (5)六、验证指导文件 (6)七、验证内容 (6)7.1.文件的确认 (6)7.2.、车间布局和人流物流的确认 (6)7.3.安全确认 (7)7.4.、房间设计参数的确认 (7)7.5.、系统负荷和风量的核算 (7)7.6.、空调机组性能的确认 (8)7.7.、系统风管和风口布置图的确认 (8)7.8.、仪器仪表的确认 (8)7.9.、洁净室材料的确认 (9)八、人员的确认 (9)九、偏差处理 (9)十、附件清单 (9)十一、验证报告 (9)十二、再验证周期 (29)十三、验证报告批准 (29)第2页共29页验证方案的起草与审批验证小组成员组长:设备工程部:验证方案的起草验证方案的批准第3页共29页、系统描述净化空调系统的送风,需经一级初效(G4)、一级中效(F8)及一级高效(H14)空气过滤器过滤后送入空调房间,高效空气过滤器设置在净化空调房间吊顶上的送风口内;在总混、压片、胶囊充填、包衣、铝塑包装、塑料瓶包装、袋包装等D级净化区域,其空调回风需经一级中效(F8)及一级高效(H14)空气过滤器过滤后方可回到本空调系统中。
净化空调房间内的气流组织采用上送下侧回(或排)的形式。
净化空调区域的排风需经带有一道中效F8)空气过滤器的排风箱排至室外,以防停机时室外空气倒灌至洁净房间。
二、验证目的确认XXX制药有限公司新建项目净化空调系统设计符合GMP、工艺以及用户需求,审查可能存在的设计缺陷,同时提供必要的改进措施与建议,以便更好地设计出符合生产工艺要求的净化空调系统。
三、验证范围本文件适用于XXX新建项目洁净区空调系统的设计确认。
本文件不适用于其他洁净区域空调机组的验证活动。
本文件不适用于洁净厂房安装的其他净化设备;本文件不适用于年度再验证活动。
净化工程空调验证方案为了确保室内空气质量的清洁和净化,净化工程空调的有效验证是至关重要的。
净化工程空调的验证方案应考虑多方面因素,包括空气流通、过滤效果、温度和湿度控制等。
本文将从这些方面介绍净化工程空调的验证方案。
一、空气流通验证空气流通是影响室内空气质量的重要因素,因此需要对净化工程空调的空气流通进行验证。
验证方法可以采用气流量计或者烟雾测试仪进行验证。
首先,通过气流量计测试空调系统的空气供给和回风口的气流量,确保其符合设计要求。
其次,可以使用烟雾测试仪在房间内进行烟雾测试,观察烟雾在空间内的扩散情况,以评估空气流通的效果。
二、过滤效果验证净化工程空调系统中的过滤器对空气中的颗粒物和污染物起到了重要的过滤作用,因此需要对过滤效果进行验证。
验证方法可以采用颗粒计数仪或者空气质量监测仪进行验证。
首先,使用颗粒计数仪对过滤前后的颗粒物浓度进行监测,以评估过滤效果。
其次,可以使用空气质量监测仪对空气中的污染物进行监测,以确保过滤效果符合设计要求。
三、温度和湿度控制验证净化工程空调系统需要对室内空气的温度和湿度进行有效控制,以确保室内空气质量的舒适性和稳定性。
因此,需要对温湿度控制系统进行有效验证。
验证方法可以采用温湿度记录仪进行验证。
通过记录仪对房间内的温度和湿度进行连续监测,以评估温湿度控制系统的效果。
四、净化空调系统定期维护为了保证净化空调系统能够长期稳定工作,需要定期对系统进行维护和检查。
维护和检查项可以包括过滤器更换、风道清洁、电气设备检查等。
定期维护和检查可以有效延长系统的使用寿命,减少故障发生的可能性,确保系统正常运行。
通过以上几个方面的验证和维护,可以确保净化工程空调系统的有效运行,保证室内空气质量的清洁和净化。
在实际操作中,验证方案需要根据具体的系统要求和环境条件进行调整,以确保验证的全面和有效性。
原料药空气净化空调系统验证方案起草:审核:审核:批准:目录1、目的和范围2、系统概述3、安装确认4、仪器、仪表和校验5、规程和记录的审查6、清洁报告7、培训文件8、运行确认9、验收总结10、验收合格证书11、附件(各种表格和记录)1、目的和范围1.1为了确保生产单位产品空气净化空调系统的安装、运行质量符合设计图纸技术标准和洁净区域对其的使用要求,本方案规定了该系统的安装、运行验证范围、方法、文件和参考资料,难结果用于证实确认空气净化空调系统的安装、运行以及相关服务设施的连接是否符合设计图纸技术标准及GMP要求。
1.2本方案适用于公司生产单位产品空气净化空调系统的安装、运行确认。
安装确认是对该系编印各设备、风管、风口、调节阀等部件安装及有关辅助设施(电、气等)连接的确认;运行确认是在运行状态下,对该系统各单元设备及辅助设施及控制系统的测试检查。
1.3本方案及结果为确认空气净化空调系统是否提供了完善的服务设施,所有安装施工及运行是否符合规范要求,所有的在用仪器、仪表是否已经校验,以及操作运行维修保养的SOP是否完备。
1.4本方案包括送风空调机组、风管、排风滤尘机组及服务设施配套的管道阀门等。
本方案验证其安装及主附机与服务设施间的连接是否正确,管道、阀门的安装是否符合要求,其检查要形成文件。
1.5对所用的温度计、压差计、风速仪、尘埃粒子计数器等仪器、仪表须经检定合格。
1.6产品洁净区域对空气净化空调系统的操作所采用的技术标准、操作规程应进行审查并编号,注明有放地点。
1.7确认方案的执行,应由受过培训、使用或操作训练的人员负责,培训情况应有记录。
2、系统概述2.1产品洁净区域的空气净化空调系统由送风空调机组、防火调节阀、多页调节阀、风管、亚高效送风口、排风滤尘机组等组成。
2.2送风空调机组由上海空调净化设备厂生产,安装于厂房,型号为ZKJ20-WJ右式空调机组,材质为不锈钢,送风量为20000m3/h,额定供冷100000Kcal,额定供热120000Kcal,余压为700OPa,功率为15Kw,设备出厂编号为,出厂日期年月日,重量3760kg,用于产品洁净区域空气的净化空调。
取样室空调净化系统验证方案一、方案背景取样室是科学研究、生产等领域中进行样品采集和处理的重要环节。
为了保证取样环境的洁净和稳定,取样室通常配备有空调净化系统。
然而,为了确保该系统能够达到预期的效果,需要进行验证。
本方案旨在提供一个可行的方案,用于验证取样室空调净化系统的性能和效果。
二、验证目标1.确保取样室空气质量符合国家标准和行业要求。
2.验证空调净化系统是否满足设计要求,并能够稳定运行。
3.验证空调净化系统的过滤效果和空气流量。
三、验证内容1.室内环境测试对取样室内的温度、湿度、气压等环境参数进行测试,确保符合设计要求。
2.空气质量测试使用空气质量检测仪对取样室内空气中的颗粒物、有害气体等进行监测,确保符合国家标准和行业要求。
3.空调净化系统性能测试对空调净化系统的过滤效果和净化效率进行测试,包括过滤器的效果和空气流通情况。
4.空调净化系统稳定性测试对空调净化系统进行长时间运行测试,观察其运行情况和稳定性,确保能够持续稳定地工作。
四、测试方法和工具1.室内环境测试:使用温湿度计和气压计等工具进行测试,记录测试结果。
2.空气质量测试:使用专业的空气质量检测仪进行测试,包括颗粒物、有害气体等指标,记录测试结果。
3.空调净化系统性能测试:使用颗粒物计数器或激光粒子分析仪等工具进行测试,记录颗粒物浓度等指标。
4.空调净化系统稳定性测试:对空调净化系统进行连续运行测试,观察其运行情况和稳定性。
五、测试计划1.预测试准备-准备测试所需的工具和设备,包括温湿度计、气压计、空气质量检测仪、颗粒物计数器等。
-准备测试记录表格,方便记录测试结果。
2.室内环境测试-在不同时间段进行室内环境测试,记录温度、湿度、气压等参数。
3.空气质量测试-在取样室内不同位置进行空气质量测试,记录颗粒物、有害气体等指标。
4.空调净化系统性能测试-对空调净化系统的过滤效果进行测试,记录颗粒物浓度等指标。
-对空调净化系统的空气流通情况进行测试,记录空气流量等指标。
1概述化验室空调净化系统工程由江西省医药设计院设计和苏州振药净化工程有限公司承建,由净化空调系统、局部排风系统组成。
化验室的洁净室主要为微生物检验室、阳性对照室,二室各自拥有一个独立的小型空调机组。
微生物限度检测室为更衣一室、更衣二室、缓冲间、操作间。
阳性对照室为更衣一室、更衣二室、缓冲间、操作间。
其中微生物检验室的面积为8.5m2,阳性对照室的面积为8.68m2,共计31.5m2。
微生物检验室与阳性对照室平面图见附件1。
2验证目的检查并确认化验室空气净化调节系统(HVAC)符合GMP标准及设计要求,所制定的标准及文件符合GMP 要求。
通过安装确认、运行确认、性能确认一系列说明及试验提供的数据证明该系统在生产中的可靠性和稳定性,满足生产需要。
3验证范围本验证方案适用于化验室的微生物检验室、阳性对照室空调净化系统的验证。
4验证小组成员及责任;4.1验证小组成员验证小组成员4.2验证小组责任验证小组组长-负责验证方案起草、验证方案实施及验证全过程的组织和完成验证报告;负责验证协调工作,及偏差的处理工作,以保证本验证方案按预定的规定项目顺利实施。
验证副组长-负责配合组长完成验证工作,负责方案实施中各参数的确认,负责收集各项验证记录,负责偏差的处理工作,最终完成空调方案的实施工作。
4.3验证工作中各部门及验证小组成员的责任验证委员会-负责空调验证方案的批准;负责验证数据及结果的审核;负责验证报告的审批;负责验证证书的发放。
工程设备部成员-参加验证方案、验证报告、验证结果的会审会签;负责保证验证过程中设备的运行和调试符合验证方案要求。
质量部成员-负责协助验证小组进行有关验证协调工作,负责设备开箱验收,负责对验证全过程实施监控及检验工作;负责建立验证档案,及时将批准实施的验证资料收存归档。
负责组织验证方案、验证报告、验证结果的会审会签;5验证文件及合格标准5.2验证合格标准药品检验所需的洁净区可分为以下2个级别: A 级通常用超净工作台来维持该区的环境状态。
净化空调系统的验证方案一、验证概述:本空调净化系统由冷冻水系统、水循环系统、空气净化系统等组成的具有温湿度调节、空气除尘除菌的功能性系统。
冷冻水系统由双螺杆水冷冷水机组、冷冻水泵组成;水循环系统由逆流式冷却塔、冷却水泵及冷却水循环水管组成;空气净化系统由送风管道、回风管道、组合式空气处理机组组成。
空气净化过程为:新风——初效过滤——表冷器——加热器——中效过滤——风机一一高效过滤——室内——正压风量排至室外(回风经过回风管进入组合式空气处理机组初效过滤器前再循环)。
净化空调系统的部分房间设就地微压差计,用以检测房间之间相对压力的变化情况,通过对系统内各区域的送风、回风及排风量的控制及调节来达到各个不同洁净级别之间及室内外的压差要求。
空气流由洁净区流向非洁净区,由缓冲间流向室外。
空调机组冷冻供回水管上设置压力、温度显示;组合式空气处理机组冷冻回水管设置电磁阀,能够根据车间内的温湿度的变化调节阀门开度,通过房间回风温湿度探头和电磁阀实现温湿度的自动控制。
新空气经过空调净化系统后能够保证洁净车间的空气尘埃粒子、空气浮游菌、沉降菌及环境温湿度达到产品生产要求。
净化车间空气经处理后达到空气质量十万级的标准。
生产厂房舒适性空调区域由卡式四面出风机盘管、冷却水循环管道组成。
二、验证目的:为确认:该空调净化系统性能、适用性、主体安装、管道安装、配套公用系统连接是否符合设计标准和GMP 要求,操作、维护保养标准操作程序是否符合生产实际操作要求,是否能够正常、稳定地运行,保证洁净区空气环境各项指标持续达到设计标准和GMP 要求;特制订本验证方案,对其进行验证。
验证过程应严格按照本方案规定的内容进行,若因特殊原因确需变更时,应填写验证方案变更申请及批准书,报验证委员会批准。
三、验证范围:厂房空调净化系统。
四、验证人员及其职责:1、包括设备管理部门、使用部门、QA人员、QC人员及具体岗位操作人员2、在岗人员均经过GMP知识、药品管理法及其实施细则、生物制品管理办法、产品质量法等法律法规的培训。
3、在岗人员均经过岗位SOP、岗位安全操作法、工艺规程、卫生清洁规程等岗位专业知识培训,并持有上岗证的熟练工人。
五、再验证周期:根据验证报告结果确定在验证周期六、安装确认:1、安装确认的内容:主要设备材质、结构、安装确认;仪器仪表安装确认;管道分配系统(送回风管、供回冷冻水管系统)材质、结构、安装确认;配套公用系统(如电气等)材质、结构、安装确认。
2、高效过滤器完整性检测高效过滤器检漏试验的目的是通过检测高效过滤器的泄漏率,发现高效过滤器及其安装过程中存在的缺陷,以便采取补救措施。
具体采用尘埃数子计数器扫描巡检法,采样头距过滤器约ZCm ,沿着过滤器内边框等来回扫描。
如有泄漏,用环氧树脂胶堵漏或紧固螺栓后,再进行扫描巡检。
高效过滤器检漏试验结果及评价记录于高效过滤器完整性确认表。
在使用的高效过滤器每年须做一次检漏试验,发现问题及时修补或更换;高效过滤器在调换或修理后,必须做检漏试验。
高效过滤器检漏试验:采用尘埃数子计数器扫描巡检法检测仪器:尘埃粒子计数器. 检测程序:粒子计数器采样头扫描过滤器的出风侧,采样头离过滤器距离约ZCm ,沿过滤器的内边框等巡检,扫描速度低于SCm / S ;测周期为10min 时,0 . sum 粒子数大于,表明有泄漏;点进行修补后,再次扫描巡检。
3、管道分配系统的确认内容①管道(风管、水管)材质、结构、型号等确认;②风管漏风检测。
4、管道(风管、水管)、阀门材质及加工质量确认确认原理:通过对管道、阀门的合格证明、标识、外观等进行核对,以确定其是否符合设计标准、GMP 的要求。
确认方法:由工程部根据设计方案及技术参数、采购定单、供应商提供的技术资料等对管道、阀门的材质和加工质量进行逐一核对检查。
确认范围:包括送回风管及冷冻送回水管等。
可接受标准:应符合设计标准、GMP 的要求。
检查结果记录于管道、阀门材质与加工质量确认表。
5、风管、空调设备清洁的确认风管、空调设备清洁确认是在安装过程中完成的。
空调净化系统在组装后内部要用中性清洁剂或酒精进行清洁,然后安装初效及中效过滤器。
通风管道安装前,先用中性清洁剂或酒精将内壁擦拭干净,并在风管两端用干净的塑料膜封住,等待安装。
风机开启后,运行一段时间,最后再安装末端的高效过滤器,操作及评价确认记录见风管清洁确认表。
6、风管漏风检测空调净化系统通风管道安装完成后,在安装保温层之前必须进行漏风检查。
测试装置:灯泡电压不大于36V ,功率100W 以上,带保护罩;可接受标准(见下表)。
检查及评价确认记录于风管检漏记录表。
7、安装确认的方法安装确认由工程部负责,生产部协助,按照安装确认内容(见附件5 ) ,结合工艺流程、安装图纸,对设备系统安装情况逐一检查,并与设计方案、GMP 要求核对。
8、可接受标准设备安装应符合设计标准、GMP 的要求。
9、异常情况的处理设备安装确认过程中,应严格按照设计方案进行检查和判定。
出现个别项目不符合标准的结果时,应按下列程序进行处理:请供应商或施工方改进;若属设备方面的原因,必要时报告验证委员会,调整设计方案或对设备进行处理。
10、结果与评定:工程部负责收集各项检查结果记录,根据检查果起草验证报告,由验证小组审核后报验证委员会;验证委员会负责对验证结果进行综合评审,做出验证结论;七、运行确认:1、概述:进行运行确认是按草拟的标准操作程序进行空调净化系统运行试验,目的是为证明设备、系统及其各项技术参数能否达到设计要求及生产工艺要求,洁净区内空气环境是否达到GMP 要求。
同时对草拟的各标准操作程序进行全面检验,如有不适用之处,应进行相应的补充和修改,并报验证委员会批准。
运行确认结束后,起草空调净化系统日常检测程序及验证周期,报验证委员会审核。
运行确认可以要求供应商参与进行。
2、目的:运行确认的目的是证明设备、系统及其各项技术参数能够达到设计要求及生产工艺要求,洁净区内空气环境是否达到GMP 要求。
同时对草拟的各标准操作程序进行全面检验,对不适用之处,应进行相应的补充和修改。
3、检查系统主体设备运行情况包括检查冷冻水系统、水循环系统、空气净化系统每个部件的运行情况,包括冷水机组、冷却水塔、冷冻水泵、空气净化机组等;检查配套公用系统情况,如:管路、阀门、密封圈等是否有泄漏等缺陷。
4、上述3的检查工作完成,确认系统运转正常后,应对洁净区空气环境进行检测,每个项目检测一次。
检测项目:洁净室(区)换气次数、温湿度、压差、尘埃粒子、沉降菌、自净时间、高效过滤器的风速、风量标准:企业洁净室环境标准a、换气次数、高效过滤器风速风量测定:开启空调净化系统,待其运行稳定后(至少运行30min ) ,进行风速风量的测定,风量测定主要通过风速仪测定送风口的风速,再乘以风口截面积而得。
高效过滤器的风量:根据风口形式可选用辅助风管,连接于过滤器风口外部,在辅助风管出口平面上,以风口截面平均风速乘以风口净截面积确定风量。
高效过滤器的风速:取上外壳(罩),将测定截面分成若干个相等的小截面,每个小截面尽可能接近正方形,测点设于小截面中心。
贴近风口测量,一般测5 个点,尺寸较大者,可测9-12 个点,但整个截面上的测点数不宜少于3 个。
风量=3600×风口截面积×平均风速换气次数:房间的换气次数为房间的送风量除以房间体积。
b、自净时间测定测试仪器:尘埃粒子计数器、发烟器(可用灭蚊片代替)测试方法如下:在洁净室停止运行空调风机,用灭蚊片发烟,使整个房间充满一定浓度的烟雾,用尘埃粒子计数器先测出洁净室内悬浮粒子浓度,立即开机运行,将尘埃粒子计数空调净化系统验证方案器的采样管放在离地0 . sm 高度上,定时读数直到浓度达到30 万级最低限度为止。
可接受标准:自净时间应不超过30 分钟。
c、压差、温度、相对湿度测定压差:压差应在风量测定之后进行,并应从平面上最里面的房间依次向外测定。
测量前应将所有的门都关闭,测量时不允许有人穿越房间。
温度、相对湿度:温、湿度测定应在风量风压调整后进行。
测点应放在洁净室有代表性的工作区或洁净室中心。
d、尘埃粒子数测定取样部位:空调净化系统送风口、各级洁净室。
取样器具:尘埃粒子计数器。
取样步骤:要在洁净室(区)净化空气系统已处于正常运行状态,洁净室(区)应没有生产人员的情况下进行测试。
按照尘埃粒子计数器标准操作规程测量大于等于0.5UM、大于等于5UM粒子浓度。
测量是静态测试,要在HVAC系统至少运行30分钟后开始采样,按照少量采样点数在房间内均匀分布,总采样次数不得少于5次。
e、沉降菌测定取样部位:各界竟是个房间。
取样器具:∮90mm玻璃平皿。
取样步骤:在HVAC系统至少运行30分钟,房间的温湿度及相对压力达到要求后,方可进行沉降菌测定。
用∮90mm玻璃平皿和营养琼脂培养基,在采样点放置,打开平皿盖,使培养基表面显露30分钟后,将平皿盖盖上,然后在30~35℃条件下培养48小时后计数。
采样点的位置可以同悬浮粒子测试点。
4、运行确认的方法由工程部、生产部按设备操作标准程序(编号:)进行系统运行试验。
运行确认由工程部负责、生产部、品质部协助。
工程部按运行确认内容逐一检查各部件的运行是否正常,监测各项技术参数;品质部监测洁净区空气环境是否符合设计要求和企业标准。
5、可接受标准系统运行正常,各技术参数符合设计标准,洁净区空气环境符合企业标准和GMP 的要求。
6、异常情况的处理系统运行确认过程中,应严格按照各标准操作程序、维护保养程序、设计要求进行操作和判定。
出现个别项目不符合标准的结果时,应按下列程序进行处理:洁净室空气环境监测出现个别房间个别指标不合格的则应重新取样一次,检测不合格的指标,如达不到设计要求,应由工程部负责进行处理或由请供应商进行处理;其它运行验证项目不符合要求时,应重新调试或请供应商现场调试;若属设备方面的原因,必要时报验证委员会,调整设备运行参数或对设备进行处理。
7、结果与评定:工程部负责收集各项验证结果记录,根据验证结果起草验证报告,报验证委员会;验证委员会负责对验证结果进行综合评审,做出验证结论。
八、性能确认:1、概述:空调净化系统安装确认与运行确认完成后,经验证委员会审核试验结果,认为系统运转正常后,应对空调净化系统进行性能确认。
进行性能确认的目的是确认空调净化系统能够正常、稳定地运行,保证洁净区空气环境各项指标持续达到设计标准和GMP 要求。
2、目的:性能确认的目的是确认空调净化系统能够正常、稳定地运行,保证洁净区空气环境各项指标持续达到设计标准和GMP 要求。
3、性能确认的内容监测洁净室(区)尘埃粒子、沉降菌、压差、温湿度、换气次数、高效过滤器的风速、风量4、性能验证的周期连续进行3 个周期的监测,每个周期7 天。
