郑州壁挂炉温控器功能介绍及使用方法温控器介绍及功能、室内温度调节选择时、取暖水温度调节选择时、取暖和热水一起使用、只使用热水、取暖水温度/室内温度调节方法、使用外出键(防止冻裂)温控器介绍及功能温控器使用方法For personal use only in study and research; not for commercial use室内温度调节选择时郑州恒热采暖公司代理大宇壁挂炉8For personal use only in study and research; not for commercial use取暖水温度调节选择时注意:确认信息For personal use only in study and research; not for commercial use- 停电后从新给电时星期不变,但是时间会变更为初始时间(上午12点) - 停电时,停电前温控器使用的功能自动存储.- 使用定时时, 停电后请重新设定时间.取暖和热水一起使用冬季使用取暖同时可使用热水1. 取暖状态: 以取暖设定温度连续取暖,当使用热水时会中断,停止使用热水时继续取暖。
2. 热水状态: 使用热水时转换成热水状态,停止时自动取暖.指取暖使用- 只使用于取暖而不使用热水时只使用热水- 以热水专用使用热水时锅炉运行, 不供暖- 夏季只使用热水时使用注意:1. 取暖温度设定方法- 按△,▽键设定取暖温度, 设定温度标识部闪烁10秒后停止并自动确定.- 室内温度设定范围: 5~40度; 取暖水温度设定范围: 45~80度2.取暖温度设定方法- 按热水键时. 设定热水温度标识部闪烁, 此时, 可通过按△,▽键设定热水温度, 闪烁10秒后自动确定- 热水温度设定范围: 35~60度 取暖水温度/室内温度调节方法◆按取暖水温度键可调节室内温度或取暖水温度◆按取暖水温度/室内温度键时, “室内温度”与”取暖水温度”互换. ◆ 调节室内温度时, 根据温控器安装的位置不同, 感受到的室内温度不同 使用方法参考:◆ 大宇燃气锅炉是以根据设定温度和实际温度差来调节燃烧室内火花大小来调 节燃气比例的控制方式, 设定成可以快速取暖和使用一定温度的热水.使用快速热水◆ 使用热水前1分钟, 按快速热水键, 可以在最短时间流出热水 ◆ 快速热水键按一次为设定, 再按一次为解除◆ 使用快速热水时, 即使不使用热水, 锅炉依然运转 ◆不使用热水或一定时间后可自动解除快速热水功能使用外出键(防止冻裂)◆设置外出功能键,在一定温度以下时,会自动启动防冻功能运转锅炉◆显示“E1(无水)”状态时,不能启动外出功能◆打开一点热水阀门, 流出少量水(防止自来水管道冻裂)使用热水时注意事项◆热水量小的时候将热水温度调节到50度后,跟凉水混合使用.◆热水温度设定为50度以上的状态下热水出水温度非常烫, 因此有烫伤的危险, 所以需跟凉水混合使用◆为了安全, 使用热水时温度不能直接设定为50度以上. (若要设定50度以上,需中断热水后进行调节)设定现在时间及星期方法设定大宇壁挂炉温控器的钟表及星期时使用注意:●停电时,由温控器内部电池进行温控器的时钟.●温控器的电池可自动充电, 温控器电池充完电的状态下发生断电时, 温控器的时钟正常运行60分钟●停电后重新复原时,星期不变更, 时间恢复为AM12:00●因停电60分钟以上导致温控器的时钟不准确时,请重新调整时间及星期再使用.郑州恒热采暖公司代理大宇壁挂炉8仅供个人用于学习、研究;不得用于商业用途。

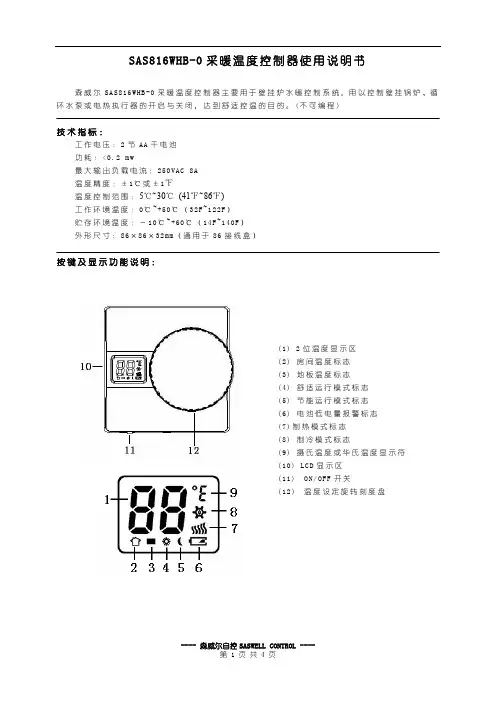

SAS816WHB-0采暖温度控制器使用说明书森威尔SAS816WHB-0采暖温度控制器主要用于壁挂炉水暖控制系统,用以控制壁挂锅炉、循环水泵或电热执行器的开启与关闭,达到舒适控温的目的。
(不可编程)技术指标:工作电压:2节AA干电池功耗:<0.2 mw最大输出负载电流:250VAC 8A温度精度:±1℃或±1℉温度控制范围:5℃~30℃ (41℉~86℉)工作环境温度:0℃~+50℃(32F~122F)贮存环境温度:-10℃~+60℃(14F~140F)外形尺寸:86×86×32mm(通用于86接线盒)按键及显示功能说明:(1) 2位温度显示区(2) 房间温度标志(3) 地板温度标志(4) 舒适运行模式标志(5) 节能运行模式标志(6) 电池低电量报警标志(7) 制热模式标志(8) 制冷模式标志(9) 摄氏温度或华氏温度显示符(10) LCD显示区(11)ON/OFF开关(12)温度设定旋转刻度盘拨码设置说明:SAS816WHB-0采用4位拨码开关。
(1)、第1拨码位:华氏温度和摄氏温度显示选择位,置1摄氏温为度显示,置0为华氏温度显示。
(2)、第2拨码位:ON/OFF位,决定开关功能:系统开关机功能,以及节能或舒适运行模式。
当该位置1时,ON/OFF作为系统开关机功能,置0时,ON/OFF作舒适运行或节能运行模式选择。
(3)、第3拨码位:制冷制热选择位。
(4)、第4拨码位:制冷模式有效,用于选择压机保护功能,为1时无压机保护功能,为0时压机5分钟保护。
图例1. 如下右图所示的设置,该设置为:制热模式,开关起开关机作用,华氏温度显示图例2. 如下右图所示的设置,该设置为:制冷模式,开关起节能运行或舒适运行模式选择作用,5分钟压机保护,摄氏温度显示。
操作说明:1、温度设定在开机状态下,旋转温度设定旋转刻度盘,进入温度设定模式,显示屏闪烁显示对应的设定温度值。
感謝您購買本公司的產品!為使產品能正常運作,請您詳閱使用手冊,並請依照說明操作。
謝謝!Thanks for choosing our product! Please read carefully and follow this instruction before using!產品附件清單 Product accessories list 1. 產品:壁掛式 Wall mount附件:如下 傳訊器 數量:1 螺絲 Screws 數量:4 使用說明書 Manual 數量:1 產品中有害物質的名稱及含量 數量:12. 產品:外氣式Outside Air 附件:如下傳訊器數量:1螺絲Screws數量:4 使用說明書Manual數量:1 產品中有害物質的名稱及含量數量:1安裝方式Installations1. 請選定安裝傳訊器的位Please decide right position for installation. 2. 將底座以螺絲固定在欲安裝的牆面或裝線盒上Fix the b ase with screws on the wall○1請依接線圖連接訊號線 (電阻&電流輸出,請參考接線圖一) Please refer Figure 1 (Resistance & Current Output ).○2 將PC 板(LED 面朝上),插入接線端子台,並將PC 板崁入正確位置 Connect properly the PC board to the terminal ( LED is on top ) 3. 安裝線材請採用隔離線(15AWG / 17AWG / 22AWG)Please apply 15AWG / 17AWG / 22AWG cable for installation.*注意:接線前後,請勿接上電源,以免造成機板損壞,或發生危險Notice: Please remove power from unit before wiring input and output connection, in order to avoid any damage or hazard.接線方式如下:Please refer to the wiring Figures as following :端子接線方式Wiring figureNTC20k/Pt1000&電流輸出 Current Output (RL< 500Ω at 24V DC)圖一 Figure 1* 注意: 請勿接線或碰觸到AC 110 ~ 220V 的電源Notice: Do not connect to AC 110 ~ 220V power supply.** NTC 20K 2-wire 式sensor 直接連接”A ,B ” 端子輸出;若Pt1000 3-wire 式sensor 直接連接”A ,B ,b ”端子即可。
C13触摸壁挂炉温控器操作说明一、产品概述该控制器是针对市场需求,新型开发的一款具有 LCD 大屏液晶显示。
操作简单,功能齐全。
可控制:壁卦炉、电动球阀,电动阀、电热阀、电磁阀等。
二、技术参数工作电压: 1.5V*2(2节1.5V、5号电池)负载电流: 3A控温精度: ±1ºC设定温度范围: 5ºC - 60ºC限温范围:5-99℃自耗功率: <0.3W温度传感器: NTC三、按键功能说明开机/关机;模式键:切换手动、自动时段控制、临时手动,长按进入时段设置功能;时间键,时、分、周的设置。
上键,温度加,另配合“”和“”进行编程功能加参数;下键,温度减,另配合“”和“”进行编程功能减参数。
键盘锁,长按5秒以上可以开锁或解锁。
四、快速操作入门图解:五、显示与功能说明:手动控制,闪烁为临时手动控制,无显示为自动控制;正在加热;第一时段,早上起床;第二时段,早上出门;第三时段,中午回家;第四时段,中午外出;第五时段,晚上回家;第六时段,夜间睡眠;防冻功能开启。
六、时间、时段设置1)时间设置:按“”时间区显示分、时、周,再按“”或“”调整时间。
2)时段温度自动控制设置:第一步,长按“”屏显“LooP”(表示循环控制),屏显“12345”(表示周一至周五);按“”一次显示“123456”(表示周一至周六);按“”两次显示“1234567”(表示周一至周日)。
第二步,时段时间及温度设定。
屏幕显示“12345”或“123456”或“1234567”时,按“”进入时段温度设定,按“”进入时段时间设定,通过“”或“”调整并自动保存。
注:自动控制时“”会消失,在自动控制时需重设温度,可直接按“”或“”调整。
3)修改时段控制时间设置:先按“”,再按“”切换到时间选项,可修改时段时间。
4)出厂默认时段编程:12345612注:1、工作日的3与4时段的出厂默认温度值与2时段相同,请在必要时,修改此默认温度。
壁挂炉调节温度的正确方法、
壁挂炉调节温度的方法可能因炉具型号和功能而有所不同,但通常的基本步骤如下:
1.了解控制面板:首先,熟悉壁挂炉的控制面板,了解各个按钮、旋钮和显示屏的功能和作用。
2.开机:将壁挂炉的电源开关打开,等待炉具启动,显示屏显示相关信息。
3.选择模式:根据需要,选择合适的工作模式,例如供暖模式或热水模式。
有些壁挂炉可能还具有节能模式或定时模式等选项。
4.调节温度:使用温度调节按钮或旋钮,调节壁挂炉的目标温度。
通常可以根据需要调节供暖水温度或热水温度。
5.等待调节生效:调节完温度后,等待一段时间,让壁挂炉自动调整水温,达到设定的目标温度。
6.监控温度:通过控制面板上的温度显示或其他指示灯,监控壁挂炉的实际温度是否达到了设定的目标温度。
7.微调:根据需要,进行微调或重新调节温度,以满足实际需求和舒适度。
8.关闭炉具:当不再需要壁挂炉供暖或热水时,将电源开关关闭,将壁挂炉置于待机状态或关机状态。
9.定期检查:定期检查壁挂炉的工作状态和温度控制,确保炉具正常工作和安全使用。
在调节壁挂炉温度时,一定要根据实际需要和环境条件,合理设置温度,避免过热或过冷,同时注意节能和安全。
若不确定操作步骤或遇到特殊情况,建议查阅壁挂炉的用户手册或咨询专业人士。

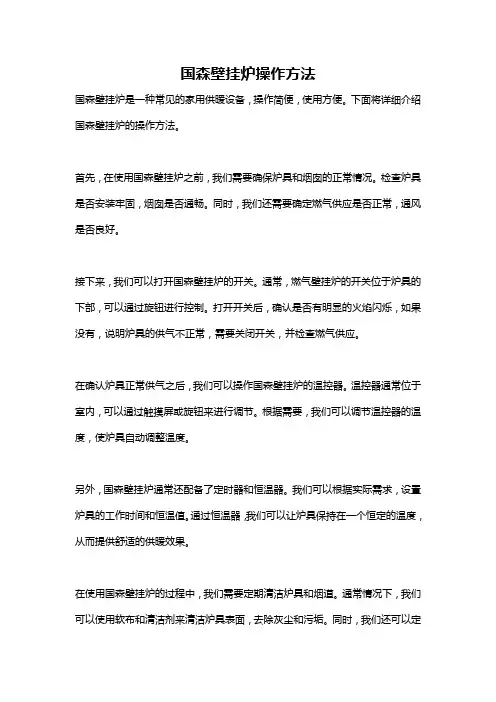

国森壁挂炉操作方法国森壁挂炉是一种常见的家用供暖设备,操作简便,使用方便。
下面将详细介绍国森壁挂炉的操作方法。
首先,在使用国森壁挂炉之前,我们需要确保炉具和烟囱的正常情况。
检查炉具是否安装牢固,烟囱是否通畅。
同时,我们还需要确定燃气供应是否正常,通风是否良好。
接下来,我们可以打开国森壁挂炉的开关。
通常,燃气壁挂炉的开关位于炉具的下部,可以通过旋钮进行控制。
打开开关后,确认是否有明显的火焰闪烁,如果没有,说明炉具的供气不正常,需要关闭开关,并检查燃气供应。
在确认炉具正常供气之后,我们可以操作国森壁挂炉的温控器。
温控器通常位于室内,可以通过触摸屏或旋钮来进行调节。
根据需要,我们可以调节温控器的温度,使炉具自动调整温度。
另外,国森壁挂炉通常还配备了定时器和恒温器。
我们可以根据实际需求,设置炉具的工作时间和恒温值。
通过恒温器,我们可以让炉具保持在一个恒定的温度,从而提供舒适的供暖效果。
在使用国森壁挂炉的过程中,我们需要定期清洁炉具和烟道。
通常情况下,我们可以使用软布和清洁剂来清洁炉具表面,去除灰尘和污垢。
同时,我们还可以定期清理烟道,保持烟道畅通,以确保燃烧效率和安全性。
在炉具工作期间,我们需要留意炉具是否有异常情况。
如果发现炉具有明显的异响或异常火焰,需要立即停止使用,并联系专业的维修人员进行检修。
同时,在燃气壁挂炉工作期间,我们需要保持通风良好,避免发生一氧化碳中毒等安全问题。
在停止使用国森壁挂炉之前,我们可以先关闭炉具的开关。
在确保炉具完全停止工作之后,我们还可以关闭燃气阀门,以防止燃气泄漏。
同时,我们还需要注意炉具是否有余热,避免触碰炉具表面造成烫伤。
综上所述,国森壁挂炉的操作方法并不复杂,只要我们按照正常步骤进行操作,就可以安全、方便地使用炉具。
同时,在使用过程中,我们还需要保持炉具的清洁,留意炉具的安全性。
希望以上内容对您有所帮助,祝您使用愉快!。
VA-RS8000操作说明书发射机参数显示温度范围:0-40℃(精度0.1)控制温度范围:7-35℃(精度0.5)使用电池:2*AA 1.5V电池无线发射频率:868.35Mhz发射机操作装上 2 节 AA 1.5V 电池,发射机就会正常显示1、时间设置A、按 DAY 键一次,星期闪,按“+”“-”键,可以调整星期B、按 DAY 键一次,小时闪,按“+”“-”键,可以调整小时C、按 DAY 键一次,分钟闪,按“+”“-”键,可以调整分钟以上任何时候按“SET”都会退出时间设置2、编程设置A、正常模式下,按 PROG 键,可以查看编程设置,出厂设置如下:P1、7:00 20℃P2、9:00 17℃P3、12:30 20℃P4、15:00 19℃P5、17:30 22℃P6、23:00 17℃按 PROG 键进入后,可以按“+”“-”键,分别查看不同星期的编程设置,再按 PROG 键分别可以查看 P1,P2,P3,P4,P5,P6,循环查看,任何时候按“SET”都会退出查看编程。
B、调整编程设置正常模式下,先按住“SET”键不放,然后再按一下“PROG”键,即进入编程设置此时星期闪,按“+”“-”键,可以调整星期为 1-5、6-7(即 1-5 相同编程,6-7 相同编程),1-7(即 1-7 相同编程) 1、2、3、4、5、6、7(7 天都不相同编程)再按“PROG”键一次,时间闪,按“+”“-”键可调整时间,15 分钟一段。
再按“PROG”键一次,设定温度闪, 按“+”“-”键可调整温度,0.5 一步。
如此反复,即可完成所有星期的 P1-P6 时间和温度设置。
任何时候按“SET”键退出。
3、COPY功能此功能可以将设置好一天的编程,复制到相同设置的星期去。
正常模式下,按住“COPY”键2S不放,就会进入COPY设置,此时复制天编程会闪,按“+”“-”键调整复制天,再按“COPY”一次,星期停止闪烁,此时“+”“-”键调整粘贴天,再按“COPY”就会将复制天编程的P1-P6设置的时间和温度复制到复制天的P1-P6。
SK-H105M08D0NNN说明书温控
SK-H105M08D0NNN燃气壁挂炉外接温控器介绍与操作说明
原理
机器自身的温控,燃气壁挂炉内置三组温控探头;
①生活用水:主要收集自来水进水温度和生活用水出水温度。
②采暖:主要收集采暖回水和出水温度。
③安全:这组探头是在前面两组探头采集数据出现异样或故障导致机器严重超温时的保障,故这组用的是机械式安全探头,前面两组探头以收集数据为主,故用的是电子式探头。
1.生活用水温控说明
生活用水的温控比较简单,打开热水龙头后,机器里面的水流传感器通过水流来启动,然后进行收集进水温度和出水温度来自动调节火力大小,达到用户设定的温度。
2.采暖温控系统说明
采暖温度的工作原理为:当用户界面设定温度为50℃时,机器燃烧到设定温度会自动停机,水泵照常工作,当采暖出水和回水的温度差达到15℃时(出厂默认温差)机器会重新点火燃烧。
关于燃气壁挂炉温控器的一些介绍壁挂炉温控器是一个十分有用的产品。
在此做一个介绍,并提醒各位新房主注意,免得收房装修后再想起它来后悔。
所有壁挂炉的面板调节,只能调节出水的温度,即35摄氏度到85摄氏度的出水温度。
它与室温的关系极难计算。
温度控制器(简称温控器)就是解决这个问题的配件,需要多少度的室温调它就行了。
例如:外出将其扭到防冻,回来将它扭到20摄氏度,壁挂炉就会按你的要求使室内无人时为5摄氏度到10摄氏度,有人时为20摄氏度。
温控器有两种:一种为手动温控器,标有防冻5摄氏度→10摄氏度→15摄氏度→20摄氏度→25摄氏度→30摄氏度正像空调一样你任意调节一个温度,室内就恒温在这个温度。
一种为自动温控器,7天多时段编程温控器,按照你一周的生活规律,编制好程序,进行开机,关机,升温,恒温等运行,例如,早上你一上班,壁挂炉就自己关机,下午你六点到家,五点四十分壁挂炉就开始自己运行,当你走进家门,已是20摄氏度的室温了。
当你入睡时,室温自动跳到16摄氏度,这一切变化都是你预先设定的。
温控器是安在人多的客厅的,和办公室的空调开关一样,它是有线连接。
在装修时要留一条由壁挂炉底部到客厅的暗线管,内留两根多股的胶线。
如果你没有预留,那以后就只有用明线了。
温控器的价格及常见品牌进口温控器,手动的约100——200元/个,编程的450——600元/个,使用温控器能明显的节气10%——30%。
国外生产温控器的大厂家有西门子、霍尼韦尔、依米特(IMIT),前两家的温控器以空调制冷温控器为主,可能因为产品比较多的原因,对壁挂炉温控器推的比较少。
依米特主要的产品就是壁挂炉温控器,市场力度比较大,一般小区零售做的比较多。
各个壁挂炉厂家一般生产温控器,所谓原厂都是贴牌。
国产温控器,近两年,国产空调温控器厂家也纷纷推出壁挂炉温控器,厂商比较多,一般主要做工程,各家价格不是很透明。
壁挂炉与温控器的兼容性凡是欧洲产品或合资产品都在壁挂炉底部留有温控器的接口。
国森燃气壁挂炉使用说明书
按壁挂炉的显示屏按钮,调为冬季模式(雪花标志为冬季模式)再轻摁显示屏按钮,然后摁暖气片标识按钮,便可以调节温度。
重按一次复元。
室内温度通过温控器调节,如果未装温控器,就只能靠旋钮开大开小控制。
一般壁挂炉不能设置时间,温控器可以设置时间。
1、开关机:可开启和关闭控制器。
在开启状态,液晶屏点亮,显示当前运行的工作模式:定程,非程,日程,周程,防冻五种工作模式之一在关闭状态,屏幕无任何显示,保存关机前的工作状态和设定参数,并断开输出。
2、时段编程和温度设定定程模式:可查阅预制的各时段的设定温度。
进入模式选择,选中“定程”模式后继续按该键3秒进入查询状态,按[开关]键,退出定程模式查询。
非程模式:可对运行温度进行设定。
按[模式]键,进入模式选择,选中“非程”模式后继续按该键3秒。
启用前打开燃气阀门,接通电源,在壁挂炉操控面板上按下电源按键,如启动取暖按下左侧上部的暖气片图标键调高所需温度开启运行模式!如需热水器功能就按下阳光图形键启动热水功能同时打开进出水节门调整适合所需温度即可!。
B8805壁挂炉用房间温控器说明书 B8805温控器与壁挂炉配套使用,通过检测房间室温控制壁挂炉的工作状
态,具有测温准确、工作稳定、安装方便等特点。
可大大降低壁挂炉运行费用。
B8805与壁挂炉连接示意图:
图(1)
一、技术参数:
型号最大电
流
额定功率电源电压精度容差温控范围备注
B88055A 1KW 交流220V±10%±1ºC ±
0.5ºC5~30ºC 有线控制
二、外部连线示意图:
N1、L:交流220V电源 H、N2:继电器常开触点
图 (2 )
三、使用说明:
1、输出控制
将图(1)中开关[1]拨到“开”档,此时电源指示灯亮,您可以根据需要调节调温旋钮[2]。
当环境温度小于设定温度0.5度时,输出指示灯亮,继电器常开触点接通;当环境温度高于设定温度0.5度时,输出指示灯灭,同时继电器触点断开。
2、关机
将图(1)中开关[1]拨到“关”档,温控器停止工作。
四、安装指引
请参照图(3)将底壳紧固在八六盒或墙体上。
为了使温度传感器能够准确地测量温度,温度控制器安装位置的周围应该没有障碍物阻挡或干扰。
图(3)。
壁挂炉温控器使用说明第一步,了解温控器的功能和操作方式温控器通常具备以下功能:1.温度设定:可以设置室内温度,温控器会自动调节壁挂炉的运行,使室内保持设定温度。
2.节能模式:可以选择节能模式,温控器会根据室内外温度和用气情况调节壁挂炉的运行,以达到节能目的。
3.定时开关机:可以设置定时开关机时间,温控器会在设定的时间内自动开启或关闭壁挂炉。
第二步,安装温控器1.找准合适的位置:选择离壁挂炉较近的位置安装温控器,同时要避免阳光直射和直接接触水汽。
2.连接供电线:将温控器的供电线插入到壁挂炉的电源插座中,确保供电稳定。
3.连接控制线:将温控器的控制线依次连接到壁挂炉的控制端子上,确保线路连接正确。
第三步,温控器的基本操作1.开机:按下温控器上的电源开关,温控器开始运行。
2.设定温度:按下温控器上的温度设定按钮,根据需要设置室内温度,通常以摄氏度为单位。
3.调节运行模式:按下温控器上的模式切换按钮,可以选择制热、制冷或通风模式,根据不同季节和需求进行选择。
4.节能模式:按下温控器上的节能模式按钮,温控器会进入节能模式,根据实际情况调节壁挂炉的运行,以达到节能目的。
5.定时开关机:按下温控器上的定时开关机按钮,进入定时设置界面,根据需要设置壁挂炉的开关机时间。
第四步,温控器的注意事项1.温控器的供电电压范围为XXV~XXV,务必确保供电电压的稳定性和正常工作范围。
2.温控器应放置在儿童无法触及的地方,避免发生意外。
3.温控器应与壁挂炉定期检查和维护,确保正常运行。
4.温控器的按键操作要轻柔,避免损坏设备。
5.温控器应避免遭受直接阳光照射,避免温度过高导致故障。
通过以上步骤的操作,我们可以有效地使用壁挂炉温控器来控制室内温度,提高居住舒适度。
使用温控器不仅可以减少能源浪费,还可以节约能源,降低燃气使用成本。
同时,正常使用温控器还能延长壁挂炉的使用寿命,减少维修和更换的次数。
因此,掌握壁挂炉温控器的使用方法是非常重要的。
地暖壁挂炉温控面板使用说明一、产品介绍随着人们对生活品质的提高,在冬季采暖方面取暖的方法也不断革新,将取暖设备安装于地面装饰层以下,或以壁挂炉的方式,使热量从墙壁,地下散发出来使人得到舒适的室温。
地暖壁挂炉温控器就是为控制这一取暖设备而研制的一种产品,它可以根据人们的需要分时段的设置开关机或房间温度,从而实现采暖的智能化。
北大信研院物联网研究中心基于自主研发的ATM8F8040K芯片,推出地暖壁挂炉温控器的解决方案。
该设计方案在设定-控温的基础上,设计了可编程选项,即在用户自行编程后,在特定时间段使设定温度变化至特定值,以实现无人化温度控制。
具体方案可以根据用户需求,进行LCD显示内容以及控制内容的详细定制,以适应更多产品与场景。
应用场景:壁挂炉,地暖气等。
二、界面说明主界面显示如下图所示:1.当前空间的实际温度。
2.控制输出标志。
3.手动/编程自动模式标志。
4.系统时间。
5.当前设定的温度值。
6.星期显示。
二、按键说明按键详细说明1.开关按键功能:对面板与接入设备的控制进行开关操作。
显示:关闭时屏幕将息屏;开启时候屏幕会显示默认的主屏幕,息屏之前操作模式都将退出。
2.模式按键功能:可切换两种模式:1. 手动输入实时温度模式;2. 按已设定的时间段对应的温度来自动控制温度。
模式2中,设定的时间段以及对应的温度都由编程功能按键调出的菜单来进行调整控制。
显示:当屏幕显示标志时,表示已切换至手动设置温度模式;当屏幕显示标志时,表示已切换至编程自动温度控制模式。
3.编程功能按键功能:可进入时间段温度编程模式,继续按下即可进行后续的多段编程。
具体编程进程中,分为工作日的温度编程和周末的温度编程两块,每块可设置六个时间点以及每两个时间点之间的温度。
显示:在编程过程中,显示标志图上的数字代表了六个时间段,时间配置和温度数字会分别闪烁,可用增减键调整值。
工作日编程配置时,屏幕最上方周一至周五会同时亮起;在周末编程配置时,屏幕最上方周六与周日会亮起。
壁挂炉温控器使用说明书1、产品描述2、对码(1)按住温控器取消键5s,温度区显示0值,信号图标闪烁,非正常工作状态图标点亮,其余与正常状态时同,如下所示图案:(2)按住接收器按键5s,此时温控器与接收器进行对码,对码时温度区显示值由0不断增加,表示温控器接收到的对码信号个数。
(3)对码成功时,温控器上温度区数字不再变化,而是闪烁显示对码成功后的通讯通道值,此时按确定键,温控器恢复正常状态。
(4)按接收器一次,接收器退出对码。
(5)对码成功,温控器与接收器之间可进行通讯。
3、按键功能3.1选择编程键,可进入用户编程模式,由用户设置所需各个时间段温度。
此状态下编程状态图标及非正常工作状态图标被点亮。
按编程键一次,进入编程模式。
进入编程模式后,会显示编程区P1状态,P1点亮,时间区和时间段上0处时间点闪烁显示,且时间显示为0点,即当时时间段上闪烁点的时间。
温度值不变仍然显示当前温度。
(1)进入编程模式后按增加键,会在时间段上顺时针选择移动目标时间点。
如图示,如果在时间段上选择3点处时间点时,时间区显示时间也会随之作相应变化,现在为当前选中时间点与时间闪烁显示。
(2)按减少键,会在时间段上逆时针选择时间点。
(3)同时按设置键和增加键,顺时针点亮目标时间点,点亮一点后自动跳到下一个点,并将此点作为目标时间点。
如图示,按设置键再按增加键将从目标时间点3点处开始设置点亮,停止时,停止点闪烁,此时时间区闪烁显示时间段上当前闪烁时间。
(4)同时按设置键和减少键,熄灭目标时间点,熄灭点后自动跳到下一个点,并将此点作目标时间点。
如图示,按设置键再按减少键将从目标时间点6点处开始熄灭点亮,停止时,停止点闪烁,此时时间区闪烁显示时间段上当前闪烁处时间。
(5)在编程状态下,设置任意时刻按确定键,可保存当前设置,并跳转到另一可编程模式P2。
如图示,切换到P2模式后,目标时间点仍然为P1下目标时间点,模式变为P2已存模式。
用户可自定义设置所需时间段,设置方法与编程区P1相同。
实用标准文案大全用户使用说明书— 1 — 8618壁挂炉温控器 屏幕和按键[开关] [星期] [时间] [▲] [▼] [模式]使用环境尊敬的客户,首先感谢您选用8618型系列壁挂炉温控器,安装和使用前希望您仔细阅读本说明,这将有助于您充分了解本产品的功能,从而保证您的正确安装和使用.①本产品电子集成度较高,请不要在过— 2 —分潮湿的环境下使用.②不要在装修期间或粉尘比较大的环境下撕下机器上散热孔的防尘膜,否则易造成机器坏损(注:正常使用时应撕下该防尘膜)③请不要在高于50℃的环境下使用,否则,对机器的使用寿命将会产生很大的影响.— 3 —功能及特点◆大屏幕液晶显示◆五种工作模式选择◆预置固定程序◆温设范围限制◆48时段编程◆低温防冻功能◆键盘可锁功能— 4 —◆电量显示及告警◆设定参数掉电保存◆多参数后台设定技术指标◆测温精度:±1℃◆温设上限:6~85℃(标准值:85℃)◆温设下限:5~84℃(标准值:5℃)— 5 —◆温度校准范围:±9℃(标准值:-2℃) ◆温控容差:0~10℃(标准值:1℃)◆防冻温度:5~15℃(标准值:8℃)◆带负载电流:3A◆外形尺寸:86×86×38mm ◆电源电压:3VDC(7号电池两节)◆测温范围:0~99℃— 6 —功能简介1、温度控制当被测温度高于设定温度时,温控器断电,加热设备停止工作;当被测温度低于设定温度时,温控器通电,加热设备开始工作。
2、五种工作模式定程:程序栏显示[定程],温控—7 ——8 —非程:模式栏显示[非程],温控器不分时段始终按设定温度运行。
日程:模式栏显示[日程],每天24小时间隔半小时分成48个时段,可对每个时段的控制温度进行设定,温控器按每日48个时段的不同温度运行。
—9 —周程:模式栏显示[周程],一周每天24小时间隔半小时分成48个时段,可对每个时段的控制温度进行设定,温控器按一周每日48个时段的不同温度运行。
贝雷塔壁挂炉遥控器说明
贝雷塔壁挂炉遥控器是用来远程控制贝雷塔壁挂炉的设备。
它具有以下功能和操作说明:
1. 开关机:按下电源按钮可以同时打开或关闭壁挂炉。
2. 温度调节:遥控器上有温度调节按钮,可以通过上下调整炉内温度。
3. 模式选择:遥控器上通常有模式选择按钮,可以在自动、手动和节能等模式之间进行切换。
自动模式将根据室内温度自动调节炉子的温度,手动模式则需要手动设置温度,而节能模式则会最大限度地节省能源。
4. 定时功能:遥控器上可能配备有定时功能,可以在特定时间点设置炉子的开启或关闭时间。
5. 显示屏:遥控器上可能配备有显示屏,可以显示当前温度、设定温度、当前模式等信息。
6. 其他辅助功能:一些遥控器还具有其他辅助功能,例如显示周围环境温度、故障报警等。
请注意,不同型号的贝雷塔壁挂炉遥控器可能会有略微不同的功能和操作方式。
因此,在使用之前,建议仔细阅读产品说明书,并按照说明进行操作。
温斯达壁挂炉使用说明书
壁挂炉是冬天不错的取暖设备,那么壁挂炉温控器使用方法是什么,今天就让PChouse为你讲解一下。
燃气壁挂炉温控器使用方法:壁挂炉温控器使用之前,待电池装入时,首先应该设定温度控制的上限和下限,温度表内置初始值为高温一百一十度,低温为零下四十度。
便携液晶屏摄像机正常工作范围一般在0-40℃左右。
所以启动加温的温度设置在0℃以下较为合适,温度达到3-5℃自动断电。
机套内温度不能太高,以免损坏设备。
温控器具体的调节和设定参考如下:
1、开启电源开关当电源指示全院后,设备进入自动控温状态
2、设定控温下限值,按住黄色低温设设置钮S2,当温度表上显示字符LO时,可按动S1设里温度值,每按动一次S1温度值加1,同样设置过程中要始终按住S3,设置好松开指数按钮。
3、设定控温上限值,按住绿色的高温设置钮S3 ,当壁挂炉温度表上显示字符HI时,按住红色的高温设置钮S1设置温度值,按S1向上调节温度值,按一次的温度值为1,但按的同时,一定要始终按住S3,直到温度位为预定的值,松开置数钮。
4、工作结束后要及时关闭壁挂炉电源。
第1页共1页。
德意玛壁挂炉(非冷凝炉)用户使用手册尊敬的顾客:恭喜您选择了德意玛(termet)壁挂炉。
您已经选购了一款符合欧盟质量认证标准(CE),集高质量、高安全性、多功能与环保于一体的优质现代化产品。
请仔细阅读本手册,完全理解并正确使用产品各种功能。
了解制造商的建议对于您安全、稳定和经济地操作本产品至关重要。
希望您对我们的产品感到满意。
一,壁挂炉使用说明1,壁挂炉控制面板介绍1.1控制面板图示1.2控制器运行模式防冷冻功能:当采暖炉里水的温度到8度以下时,采暖炉开启,水将加热直到温度达到20度。
循环泵阻塞防护措施(每 24 小时开启180秒).三通阀门阻塞防护(每48小时将阀门开启15秒.) 。
供暖和生活热水双功能“服务”功能;防军团菌功能–只有在壁挂炉有贮水箱时起作用。
只提供生活热水;防军团杆菌功能–只有在壁挂炉有贮水箱时起作用。
1.3运行状态显示服务功能参数更改紧急显示状态该符号会显示不同的状态. 发生在以下情况:服务功能激活控制器配置显示紧急情况2,开机步骤2.1开机准备:2.1.1.打开燃气截止阀,供暖进水阀和回水阀,冷水进水阀等各个阀门。
2.1.2插上合格电源线(必须有安全接地线)。
2.2启动壁挂炉:2.2.1打开壁挂炉控制面板电源(在壁挂炉底部左下角)。
控制面板液晶屏处于待机状态(见图1.2.1)。
2.2.2 根据面板上显示的供暖系统水压力(见图1.2.1。
1.5bar),来决定是否给系统补水。
如果水压小于0.5bar,显示屏上出现错误代码E 09并闪烁。
此时,旋开壁挂炉底部黑色补水阀旋钮,给供暖系统补水至1.5bar后关闭补水阀。
2.2.3两秒以上,启动壁挂炉。
2.3模式选择:2.3.11秒左右,即可变成冬季模式(见图1.2.2)。
此模式具备采暖和生活热水两种功能。
供暖时,如果打开生活热水龙头,壁挂炉自动暂停供暖,全力提供生活热水,保证舒适的大流量热水。
关闭生活热水龙头,壁挂炉自动转入供暖状态。
用户使用说明书
.
8618壁挂炉温控器屏幕和按键
[开关] [星期] [时间] [▲] [▼] [模式]
使用环境
尊敬的客户,首先感谢您选用8618型系列壁挂炉温控器,安装和使用前希望您仔细阅读本说明,这将有助于您充分了解本产品的功能,从而保证您的正确安装和使用.
①本产品电子集成度较高,请不要在过
分潮湿的环境下使用.
②不要在装修期间或粉尘比较大的环境
下撕下机器上散热孔的防尘膜,否则易造成机器坏损(注:正常使用时应撕下该防尘膜)
③请不要在高于50℃的环境下使用,否
则,对机器的使用寿命将会产生很大的影响.
◆大屏幕液晶显示◆五种工作模式选择◆预置固定程序
◆温设范围限制
◆48时段编程
◆低温防冻功能
◆键盘可锁功能
◆电量显示及告警
◆设定参数掉电保存
◆多参数后台设定
技术指标
◆测温精度:±1℃
◆温设上限:6~85℃(标准值:85℃)
◆温设下限:5~84℃(标准值:5℃)
◆温度校准范围:±9℃(标准值:-2℃) ◆温控容差:0~10℃(标准值:1℃)◆防冻温度:5~15℃(标准值:8℃)
◆带负载电流:3A
◆外形尺寸:86×86×38mm
◆电源电压:3VDC(7号电池两节)
◆测温范围:0~99℃
1、温度控制
当被测温度高于设定温度时,温控器断电,加热设备停止工作;当被测温度低于设定温度时,温控器通电,加热设备开始工作。
2、五种工作模式
定程:程序栏显示[定程],温控
非程:模式栏显示[非程],温控器不分时段始终按设定温度运行。
日程:模式栏显示[日程],每天24小时间隔半小时分成48个时段,可对每个时段的控制温度进行设定,温控器按每日48个时段的不同温度运行。
周程:模式栏显示[周程],一周每天24小时间隔半小时分成48个时段,可对每个时段的控制温度进行设定,温控器按一周每日48个时段的不同温度运行。
防冻:模式栏显示[防冻],温控器仅按预置为8℃(可设)的控制温度运行。
操作方法
1、开关机
按[开关键],可开启和关闭控制器。
在开启状态,液晶屏点亮,[模式]栏显示当前运行的工作模式:定程非程日程周程防冻五种工作模式之一;[星期栏]和[时间栏]显示星期和时间;[温度栏]显示当前室温;[图符栏]:制热输出启动电池电量不足键盘
锁定。
在关闭状态,屏幕无任何显示,保存关机前的工作状态
和设定参数,并断开输出。
2、时间校准
按[星期]键→调星期;
按[时间]键→按[▲]和[▼]键→调小时;
按[时间]键→按[▲]和[▼]键→调分钟;
按[开关]键,退出时间校准。
3、工作模式选择
按[模式]键→选:五种工作模式。
按[开关]键,退出模式选择。
4、时段编程和温度设定
定程模式:可查阅预制的各时段的设定温度。
按[模式]键,进入模式选择,选中“定程”模式后继续按该键3秒进入查询状态,[星期栏][时间栏][温度栏]闪烁:
按[星期]键→选择星期;
按[时间]键→选择时段(每天48时段);
[温度栏]显示该日该时段的设定温度。
按[开关]键,退出定程模式查询。
非程模式:可对运行温度进行设定。
按[模式]键,进入模式选择,选中“非程”模式后继续按该键3秒,[温度栏]闪烁:
按[▲]和[▼]键→设定:温度;
按[开关]键,退出设定。
日程模式:可对每日24小时,间隔30分钟的48个时段进行温度设定。
按[ 模式] 键进入模式选择,选中
“日程”模式后继续按该键3秒,[时间栏] [温度栏]闪烁:
按[时间]键→调时段;
按[▲]和[▼]键→设定:温度;
按[开关]键,退出设定。
周程模式:可对一周每日24小时,间隔30分钟的48个时段进行温度设定。
按[ 模式] 键进入模式选择,选中“周程”模式后继续按该键3秒,[星期栏]
[时间栏][温度栏]闪烁:
按[星期]键→调星期;
按[时间]键→调时段;
按[▲]和[▼]键→设定:温度;
按[开关]键,退出设定。
防冻模式:可查阅预制的防冻温度。
按[模式]键,进入模式选择,选中“防冻”模式后继续按该键3秒进入查询状态,[温度栏]闪烁显示防冻温度。
5、按键锁
在关机和按键未锁状态下:
按[开关]键5秒,直至[图符栏]显示,除[开关]键外,其它键无效;
在关机和按键锁定状态下:
按[开关]键5秒,直至[图符栏]不显示,按键解锁。
注意事项:
1、初次上电,需等待数秒方能进入正常工作状态;
2、上电后需重新校对星期和时间;
3、当温控器的[图符]栏显示
符号时,表示电量不足,应更换新电池;当屏幕闪烁时,电池电量已用尽,温控器停止工作。
警告:在采暖季结束后请卸下电池,避免漏液腐蚀!。
