调幅信号的解调(原理)

调幅波解调原理:调幅波的解调是调幅的逆过程,即从调幅信号中取出调制信号,通常称之为检波器。

调幅波解调方法主要有包括检波器和同步检波器。

包络检波器是将单极性信号通过电阻和电容组成的惰性网络取出单极性信号的峰值信息，这种包络检波器较峰值包络波器。

最常用的是二极管峰值包络检波器。

本实验板上主要完成二极管包络检波。

二极管包络检波器主要用于解调含有较大载波分量的大信号，它具有电路筒单，易于实现的优点。

本实验电路主要有二极管D7及RC低通滤波器组成，利用二极管的单向导电特性和检波负载RCde充放电过程实现检波。

RC并联网络两端的电压为输出电压。

当二极管导通时，信号源通过二极管对电容C充电时间常数较小。

所以电容上的电压迅速达到信号源电压幅值。

当二极管截止时，电容C 通过电阻R放电。

如此充电放电反复惊醒，在电容两端就会得到一个接近输入信号峰值的低频信号。

再经过滤波平滑，去掉叠加在上面的高频纹波，得到的就是调制信号。

所以ＲＣ时间常数的选择很重要。

ＲＣ时间常数过大，则会产生对角切割失真又称惰性失真。

因为当电容的放电速率低于输入电压包络的变化速率的时候，电容上的电压就不能跟随包络的变化，从而引起失真。

ＲＣ常熟太小，高频分量会滤不干净，综合考虑要求满足下式：ＲＣΩｍａｘ＜＜１−ｍａ２ｍａ其中：ｍ为调幅系数，Ω为调制信号最高角频率。

ｍａｘ当检波器的直流负载电阻Ｒ与交流音频负载电阻ＲΩ不相等，而且调幅度ｍａ又相当大时会产生负峰值切割失真（又称底边切割失真），为了保证不产生负峰值切割失真应满足ｍａ〈ＲΩ∕Ｒ。

一、实验目的1. 理解调幅信号的基本原理和特点。

2. 掌握调幅信号的解调方法。

3. 通过实验加深对调幅信号处理技术的理解。

二、实验原理调幅（AM）信号是指载波的幅度随信息信号的变化而变化的一种调制方式。

调幅信号可以表示为：\[ s(t) = (A + m(t)) \cos(2\pi f_c t) \]其中，\( A \) 为载波幅度，\( m(t) \) 为信息信号，\( f_c \) 为载波频率。

解调是指从调幅信号中恢复出原始信息信号的过程。

常见的解调方法有包络检波、相干解调和鉴频器等。

三、实验设备与软件1. 实验设备：信号发生器、示波器、函数信号发生器、频率计等。

2. 实验软件：MATLAB、Simulink等。

四、实验内容与步骤1. 调幅信号的产生（1）使用信号发生器产生一个频率为 \( f_c \) 的正弦波作为载波信号。

（2）使用函数信号发生器产生一个频率为 \( f_m \) 的正弦波作为信息信号。

（3）将载波信号与信息信号相乘，得到调幅信号。

（4）使用示波器观察调幅信号的波形。

2. 调幅信号的解调（1）使用包络检波器对调幅信号进行解调。

（2）使用相干解调器对调幅信号进行解调。

（3）使用鉴频器对调幅信号进行解调。

（4）使用示波器观察解调后的信号波形。

3. 实验数据分析（1）分析调幅信号的波形特点，包括幅度、频率和相位等。

（2）分析解调后的信号波形，比较不同解调方法的效果。

（3）计算解调后的信号与原始信息信号的相似度。

五、实验结果与分析1. 调幅信号的波形通过实验观察，调幅信号的波形为载波信号与信息信号的乘积。

在时域上，调幅信号的波形具有以下特点：（1）幅度随信息信号的变化而变化。

（2）频率与载波频率相同。

（3）相位在载波信号的基础上发生变化。

2. 解调信号的波形通过实验观察，不同解调方法的解调信号波形如下：（1）包络检波：解调后的信号波形与信息信号相似，但存在相位失真。

（2）相干解调：解调后的信号波形与信息信号相似，相位失真较小。

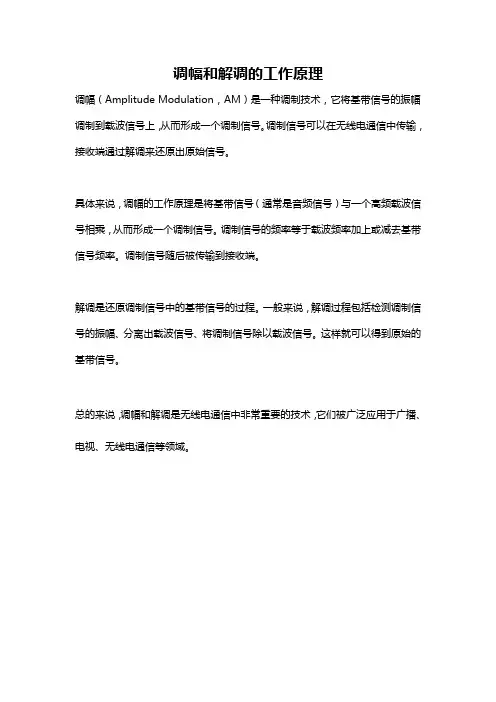

调幅和解调的工作原理
调幅（Amplitude Modulation，AM）是一种调制技术，它将基带信号的振幅调制到载波信号上，从而形成一个调制信号。

调制信号可以在无线电通信中传输，接收端通过解调来还原出原始信号。

具体来说，调幅的工作原理是将基带信号（通常是音频信号）与一个高频载波信号相乘，从而形成一个调制信号。

调制信号的频率等于载波频率加上或减去基带信号频率。

调制信号随后被传输到接收端。

解调是还原调制信号中的基带信号的过程。

一般来说，解调过程包括检测调制信号的振幅、分离出载波信号、将调制信号除以载波信号。

这样就可以得到原始的基带信号。

总的来说，调幅和解调是无线电通信中非常重要的技术，它们被广泛应用于广播、电视、无线电通信等领域。

调幅波信号的解调实验报告引言调幅（Amplitude Modulation，AM）是一种广泛应用在无线通信领域的调制技术。

调幅波信号的解调是将调幅信号转换为原始信息信号的过程。

本实验旨在了解调幅波信号的解调过程，并通过实验验证解调的有效性。

实验步骤材料准备1.函数信号发生器2.调幅信号源3.幅度稳定控制器4.高频放大器5.示波器6.混频器与解调器实验步骤1.连接信号发生器输出端与调幅信号源的调制输入端。

2.将调幅信号源的输出端通过幅度稳定控制器连接到高频放大器的输入端。

3.连接高频放大器的输出端与示波器的输入端。

4.利用示波器观察调幅波信号并记录其波形特征。

5.将高频放大器的输出端连接到混频器和解调器的输入端。

6.连接混频器和解调器的输出端到示波器的输入端。

7.利用示波器观察解调器输出的波形，并记录其与原始信号的差异。

结果与分析经过上述步骤进行实验后，我们观察到以下结果。

原始信号的调幅1.在观察调幅波信号的波形特征时，我们发现调幅波信号具有一定的频率和幅度。

2.调幅波的波形是由一个载频信号加上一个调制信号形成的，可以通过调解调制信号的幅度和频率来改变调幅波的波形特征。

解调器输出的波形1.解调器经过处理后，输出的波形与原始信号存在差异。

2.解调器的输出波形会消除调幅信号中的载频信号，还原出原始信号。

3.解调器对调幅信号进行了解调，恢复了原始信号的幅度变化。

结论通过本实验，我们了解了调幅波信号的解调过程。

解调器能够有效地将调幅信号转换为原始信息信号。

实验结果验证了解调器对调幅信号的有效解调能力。

总结在现代通信领域中，调幅技术在广播和无线电通信中得到广泛应用。

掌握调幅波信号的解调过程对于有效传输信息至关重要。

本实验通过实际操作和观察，深入研究了调幅波信号的解调过程，并验证了解调器对调幅信号的解调有效性。

通过这次实验，我们对调幅波信号的解调有了更加深刻的理解。

致谢感谢指导老师对实验过程的指导和帮助。

参考文献[1] 《通信原理与实践》. 北京: 电子工业出版社, 2010. [2] 张扬. 《调幅信号解调原理与方法探讨》. 电子技术与软件工程, 2018(10).。

调幅（Amplitude Modulation，AM），一种基带调制方式，既通常所说的中波。

这是一种用声音的高低变为幅度变化的电信号，频率范围503~1060KHz，传输距离较远，但受天气因素影响较大，适合省际电台广播。

早期VHF频段的移动通信电台大都采用调幅方式，由于信道衰落会使模拟调幅产生附加调幅，造成失真，在传输的过程中也很容易被窃听，目前已很少采用。

目前在简单通信设备中还有采用，如收音机中的AM波段就是调幅波，音质和FM波段调频波相比较差。

编辑摘要调幅- 调幅一种调制方式，属于基带调制。

比较调频调幅使高频载波的频率随信号改变的调制（AM）。

其中，载波信号的振幅随着调制信号的某种特征的变换而变化。

例如，0或1分别对应于无载波或有载波输出，电视的图像信号使用调幅。

调频的抗干扰能力强，失真小，但服务半径小。

调幅- 简介调幅，英文是Amplitude Modulation（AM）。

调幅也就是通常说的中波，范围在503---10 60KHz。

调幅是用声音的高低变为幅度的变化的电信号。

距离较远，受天气因素影响较大，适合省际电台的广播。

调幅- 调幅方式调幅是使高频载波信号的振幅随调制信号的瞬时变化而变化。

也就是说，通过用调制信号来改变高频信号的幅度大小，使得调制信号的信息包含入高频信号之中，通过天线把高频信号发射出去，然后就把调制信号也传播出去了。

这时候在接收端可以把调制信号解调出来，也就是把高频信号的幅度解读出来就可以得到调制信号了。

调幅波的形成早期VHF 频段的移动通信电台大都采用调幅方式，由于信道快衰落会使模拟调幅产生附加调幅而造成失真，目前已很少采用。

调频制在抗干扰和抗衰落性能方面优于调幅制，对移动信道有较好的适应性，现在世界上几乎所有模拟蜂窝系统都使用频率调制。

图中是是调制信号叠加在高频信号中的波形，从图中可以看出，高频信号的幅度随着调制信号作相应的变化，这就是调幅波。

由于高频信号的幅度很容易被周围的环境所影响。

解调工作原理
解调是指将调制信号恢复为原始信号的过程，其工作原理主要包括两个方面：信号分离和信号恢复。

信号分离是指将混合在一起的调制信号中的各个子信号进行分离的过程。

解调器中通常采用滤波器对输入的调制信号进行频率选择，将不同频率范围内的信号分离出来。

滤波器可以根据调制信号的特点进行设计，例如，对于调频（FM）信号，可
以采用低通滤波器来分离出基带信号，对于调幅（AM）信号，可以采用带通滤波器来分离出原始信号。

信号恢复是指利用分离出来的子信号重建原始信号的过程。

在解调器中，通过对分离出来的子信号进行放大、滤波等处理，使其恢复为原始数据的波形。

例如，对于调频信号，通过对分离出来的基带信号进行放大以恢复原始信号的幅度，并通过带通滤波器恢复原始信号的频率。

对于调幅信号，通过对分离出来的调制信号进行放大以恢复原始信号的幅度。

综上所述，解调的工作原理可以描述为：通过信号分离将混合在一起的调制信号中的各个子信号分离出来，并通过信号恢复将这些子信号重建为原始信号的波形。

不同的调制方式和信号特点会有不同的解调方法和电路设计。

实验报告课程名称 EDA实验实验名称 VGA接口驱动实验实验类型综合（验证、综合、设计、创新）学院名称电子与信息工程学院专业电子信息工程（现代通信）年级班级 2012级电信2班开出学期 2014-2015上期学生姓名学号指导教师陈强成绩2014年12月13日实验五调幅波信号的解调一、实验原理及目的调幅波的解调过程实质上就是调制过程的反过程，称检波，其作用是从调幅波中不失真地检出调制信号。

调幅波解调方法有二极管包络检波器和同步检波器，二极管包络检波器适合于解调含有较大载波分量的信号电平较大（通常要求峰峰值在 1.5V 以上）的普通调幅波检波。

它具有电路简单、易于实现、其检波线性度最好；同步检波又称相干检波，主要利用一个和调幅信号的载波同步（同频同相）的恢复载波信号（又称基准信号）与调幅波相乘，再通过低通滤波器滤除高频分量实现。

在信号的调幅实验中，通过以下两点来理解调幅波信号的解调的特点：1、用示波器观察包络检波器解调 AM 波、DSB 波时的性能，熟悉包络检波电路结构，理解包络检波器只能解调 AM 波而不能解调 DSB 波的概念，并了解包络检波电路的主要指标及检波失真的影响因素。

2、掌握用 F1496 实现 AM 波和 DSB 波的同步检波方法，通过示波器观察同步检波器解调AM波、DSB波时的性能，并比较通过低通滤波器后的波形，理解低通滤波器对AM 波和 DSB 波解调的影响。

二、实验步骤（一）二极管包络检波器1、按实验电路5-1连接电路观察AM 信号的解调。

(1)、ma<30%的 AM 波的解调，要求 VAB=0.1V（或 0.2V），并用示波器观察，比较加滤波电路后的输出波形与调制信号（输出减小，且有失真）。

(2)、改变ma，观察ma=100%和 ma>100%的 AM 波的解调。

(3)、改变载波信号频率使 fC=500kHz，其余条件不变，观察并记录检波器输出端波形（此时输出减小，且有失真）。

一、实验目的1. 理解解调信号的基本原理和过程。

2. 掌握模拟信号解调的基本方法，包括调幅（AM）、调频（FM）和调相（PM）信号解调。

3. 熟悉解调电路的组成和功能，通过实验加深对解调信号原理的理解。

二、实验原理解调信号是指将调制信号中的信息提取出来的过程。

根据调制方式的不同，解调信号可以分为调幅解调、调频解调和调相解调。

以下分别介绍这三种解调方式的基本原理。

1. 调幅解调（AM）调幅解调是指从调幅信号中提取出基带信号的过程。

调幅信号可以通过乘法器、低通滤波器等电路进行解调。

其基本原理如下：（1）将调幅信号与一个与载波频率相同、相位相反的本地振荡信号相乘，得到差频信号。

（2）通过低通滤波器，将差频信号中的基带信号提取出来。

2. 调频解调（FM）调频解调是指从调频信号中提取出基带信号的过程。

调频信号可以通过鉴频器、低通滤波器等电路进行解调。

其基本原理如下：（1）将调频信号与一个与载波频率相同、相位相反的本地振荡信号相乘，得到差频信号。

（2）通过鉴频器，将差频信号中的频率变化转换为电压变化。

（3）通过低通滤波器，将电压变化信号中的基带信号提取出来。

3. 调相解调（PM）调相解调是指从调相信号中提取出基带信号的过程。

调相信号可以通过鉴相器、低通滤波器等电路进行解调。

其基本原理如下：（1）将调相信号与一个与载波频率相同、相位相反的本地振荡信号相乘，得到差频信号。

（2）通过鉴相器，将差频信号中的相位变化转换为电压变化。

（3）通过低通滤波器，将电压变化信号中的基带信号提取出来。

三、实验内容1. 调幅信号解调实验（1）搭建调幅解调实验电路，包括乘法器、低通滤波器等。

（2）将调幅信号输入到实验电路中，观察输出信号波形。

（3）调整低通滤波器的截止频率，观察输出信号波形的变化。

2. 调频信号解调实验（1）搭建调频解调实验电路，包括鉴频器、低通滤波器等。

（2）将调频信号输入到实验电路中，观察输出信号波形。

（3）调整鉴频器的频率范围，观察输出信号波形的变化。

单元八调幅信号的解调(检波)课题：8-1 检波器概述8-2 同步检波器教学目的：1. 理解检波器的概念（从频谱、波形）、分类、组成、主要技术指标。

2、掌握同步检波器的实现模型及工作原理。

教学重点：1.检波的概念、类型、组成、主要技术指标；2.同步检波器的实现模型及工作原理。

教学难点：教学方法：讲授课时：2学时教学进程单元八调幅信号的解调(检波)8.1 检波器概述一. 检波器的作用和组成1．检波器的概念：从高频调幅中检出原调制信号的过程，称为检波。

完成这个功能的电路称为检波器。

下面我们分别从频谱和波形来理解检波的实质。

我们画出检波前和检波后信号的频谱，如下：从图可以看出，检波是调幅的逆过程,则其频谱变换也与调幅相反，即把调幅波的。

可见，检波器也是频谱搬移电路。

频谱由高频不失真地搬到低频，其频谱向左搬移了fC我们再画出检波前和检波后信号的波形，如下：（1）当输入为高频等幅波时，如下图8-2所示：（2）当输入为单频正弦信号调制的普通调幅波时，如下图8-3所示：从以上两种波形可以看出，对于普通调幅波，由于其包络反映了调制信号变化的规律，因此对普通调幅波进行检波，检波器的输出电压uO (t)波形与输入调幅波uI(t)的包络相同，如图8-2和8-3所示，其中图8-2输入为高频等幅波，故输出为直流电压；图8-3输入为单频正弦信号调制的普通调幅波，故输出为正弦波。

2．检波器的分类和组成分类:同步检波器（相干检波器）、非同步检波器（非相干检波器）。

前面我们知道检波器是频谱搬移电路，所以检波器的组成中非线性器件是其核心元件，同时用低通滤波器滤除无用频率分量，取出原调制信号的频率分量。

（1）同步检波器的组成框图同步检波器在工作时，必需给非线性器件输入一个与载波同频同相的本地参考电压，即同步电压cos r rm c u t U t ω=（）。

因此，检波器由乘法器(或其他非线性器件)、低通滤波器和同步信号发生器组成，这种检波器就称为同步检波器,它适合于各种调幅波的检波（AM 、DSB 、SSB ）。

实验五 调幅信号的解调一、实验原理从高频已调信号中恢复出调制信号的过程称为解调。

解调是调制的逆过程。

调幅信号的解调，通常称为检波，其实现方法可分为包络检波和同步检波两大类。

前者只适用于AM 波，而DSB 或SSB 信号只能用同步检波。

当然同步检波也可解调AM 信号，但因比包络检波器电路复杂，所以AM 信号很少采用同步检波。

1、 二极管峰值包络检波器二极管包络检波分为峰值包络检波和平均包络检波。

前者输入信号电压大于0.5V 。

检波器输出、输入间是线性关系——线形检波；后者输入信号较小，一般几毫伏至几十毫伏，输出的平均电压与输入信号电压振幅的平方成正比，又称平方率检波，广泛用于测量仪表中的功率指示。

本实验仅研究二极管峰值包络检波，其原理电路如图6—1所示。

图中，输入回路提供调幅信号源。

检波二极管通常选用导通电压小、导通电阻小的锗管。

RC 电路有两个作用：一是作为检波器的负载，在两端产生调制信号电压；二是滤除检波电流中的高频分量。

为此，RC 网络必须满足1c R C ω 1f R Cω （6—1） 式中，c ω为载波角频率，f ω为调制角频率。

检波过程实质上就是信号源通过二极管向电容C 充电和电容对电阻R 放电的过程，充电时间常数为d R C ，d R 为二极管正向导通电阻。

放电时间常数为RC ，通常d R R >，因此对C 而言充电快，放电慢。

经过若干个周期后，检波器的输出电压o U 在充放电过程中逐步建立起来。

该电压对二极管D 形成一个大的负电压，从而使二极管在输入电压的峰值附近才导通，导通时间很短，电流通角θ很小。

当C 充放电达到动态平衡后，o v 按高频周期作锯齿状波动，其平均值是稳定的，且变化规律与输入调幅信号包络变化规律相同，从而实现了AM 信号的解调。

平均电压，即输出电压o V 包含直流dc V 及低频调制分量f v ：()()o dc f v t V v t =+ （6—2）当电路元件选择正确时，dc V 接近但小于输入电压峰值。

实验二 幅度调制和解调一 实验目的：1、了解幅度调制和解调的原理。

2、观察调制和解调过程中波形的变化，加深对调制和解调过程的理解。

二 实验原理：幅度调制就是载波的振幅（包络）受调制信号的控制作周期性的变化。

变化的周期与调制信号周期相同。

即振幅变化与调制信号的振幅成正比。

通常称高频信号为载波信号。

调幅波的解调是调幅的逆过程，即从调幅信号中取出调制信号，通常称之为检波。

调幅波解调方法主要有包络检波器，相干解调法。

1、幅度调制原理 调制过程如图1所示。

AM: A+m(t)m(t)=0f L — f H图1 幅度调制原理调制信号为A+m(t)，其中A 为直流分量，m(t)为交流分量。

高频载波信号取为cos ωc (t)。

信号调制过程就是将两者相乘，即直流分量和交流分量分别与高频载波进行相乘运算，得到一个新的波形（A+m(t)）cos ωc (t)，以下是调制过程的频域分析过程：)f (M )t (m F −→− 交流分量的频谱)f (M )f (A 2)t (m A 0F+−→−+δπ 调制信号的频谱 ()()[]c c Fc f f f f )f (C t cos -++=−→−δδπω高频载波的频谱()()[]c c Ff f M f f M 21)f (S )t (S -++=−→−与载波相乘后信号的频谱 ()()[]c c Ff f M f f M )f (H 21)f (Sm )t (Sm -++=−→− 带通滤波器滤出的信号频谱其中Sm(f)也就是经调制后输出的信号的频谱。

部分信号的频谱图如图 2所示H L L HH LL Hcc H c c Hcc H c c H图2 调制过程各信号的频谱图调制过程的时域分析：m (t )A 0＋m (t )OOOcos ωc (t s AM (t )1M (ω)πA 0£ωHωHω£ωcωcπA 0S AM (ω)21ω图3 调制过程各信号的时域波形图采用不同的H(f)可得到DSB 、SSB 、VSB 、AM 幅度调制（AM ）：H(f)为理想带通。

信号解调的基本原理第7章信号解调的基本原理⼀、学习⽬标与要求1、理解解调的基本原理；2、掌握模拟幅度信号的解调⽅法；会分析包络检波的两种失真；3、理解LC 并联谐振⽹络在鉴频中的重要作⽤，正确分析鉴相器在模拟⾓度调制信号解调中的⼯作过程，了解三种数字调制信号解调的基本⽅法。

⼆、本章学习要点（⼀）调幅信号的解调调幅信号的解调是振幅调制的相反过程，是从⾼频已调幅信号中取出原调制信号。

通常将完成这种解调作⽤的电路称为振幅检波器。

1、振幅检波电路的功能、组成与分类振幅检波电路的功能是从调幅波中不失真地解调出原调制信号c 当输⼈信号是⾼频等幅波时，检波电路输出为直流电压，如图7－ I （a ）所⽰。

当输⼈信号是正弦调制的调幅波时，检波器输出电压为正弦波，如图7－ 1（b ）所⽰。

当输⼈信号是脉冲调制的调幅波时，检波器输出电压为脉冲波，如图7－ 1（c ）所⽰。

图7－1 检波器输⼈输出波形调幅信号的频谱由载频和边频分量组成，它包含有调制信号的信息，但并不包含调制信号本⾝的频率分量。

例如普通调幅波)cos()cos()(t t U t u c sm s ωΩ=,其频谱由载频ωc 和边频ωc ±Ω组成，它没有包含调制信号本⾝的频率Ω。

但载频ωc 与上边频ωc ＋Ω或下边频ωc -Ω之差就是Ω。

因⽽它包含有调制信号的信息。

为了解调出原调制信号频率Ω，检波电路必须包含有⾮线性器件，以便调幅信号通过它产⽣新的频率分量，其中包含有所需要的Ω分量。

然后通过低通滤波器滤除不需要的⾼频分量，取出所需的原调制信号。

因此检波电路如图7－2所⽰，由三部分组成，即⾼频输⼈回路、⾮线性器件和低通滤波器。

图7－2 振幅检波电路的组成振幅检波电路的功能还可以⽤输⼊信号和输出信号的频谱来进⾏说明。

图7－3所⽰，列出了⾼频等幅波、普通调幅波、双边带调幅波和单边带调幅波四种信号通过振幅检波电路的输⼈和输出频谱。

图7－3（a）所⽰是等幅波检波，输⼊信号频率为ωc的等幅波，只要检波器中的⾮线性器件具有⼆次⽅特性或者通过⾮线性器件的电流产⽣失真，则能实现检波输出直流电压。
