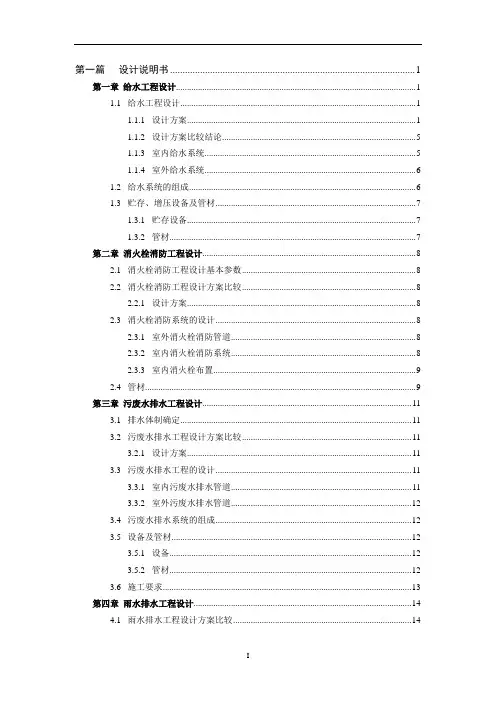

第一篇设计说明书 (1)第一章给水工程设计 (1)1.1 给水工程设计 (1)1.1.1 设计方案 (1)1.1.2 设计方案比较结论 (5)1.1.3 室内给水系统 (5)1.1.4 室外给水系统 (6)1.2 给水系统的组成 (6)1.3 贮存、增压设备及管材 (7)1.3.1 贮存设备 (7)1.3.2 管材 (7)第二章消火栓消防工程设计 (8)2.1 消火栓消防工程设计基本参数 (8)2.2 消火栓消防工程设计方案比较 (8)2.2.1 设计方案 (8)2.3 消火栓消防系统的设计 (8)2.3.1 室外消火栓消防管道 (8)2.3.2 室内消火栓消防系统 (8)2.3.3 室内消火栓布置 (9)2.4 管材 (9)第三章污废水排水工程设计 (11)3.1 排水体制确定 (11)3.2 污废水排水工程设计方案比较 (11)3.2.1 设计方案 (11)3.3 污废水排水工程的设计 (11)3.3.1 室内污废水排水管道 (11)3.3.2 室外污废水排水管道 (12)3.4 污废水排水系统的组成 (12)3.5 设备及管材 (12)3.5.1 设备 (12)3.5.2 管材 (12)3.6 施工要求 (13)第四章雨水排水工程设计 (14)4.1 雨水排水工程设计方案比较 (14)4.2 雨水排水工程的设计 (14)4.2.1 室外雨水排水管道 (14)4.2.2 雨水排水系统的组成 (14)4.2.3 设备 (14)4.2.4 管材 (15)第二篇设计计算书 (16)第五章冷水系统计算 (16)5.1 用水量计算 (16)5.1.1 用水指标确定 (16)5.1.2 用水量计算 (16)5.2 室内冷水管网水力计算 (17)第六章消火栓给水系统计算 (25)6.1 基本参数 (25)6.1.1 设计参数 (25)6.2 消火栓的间距及布置 (25)6.2.1 消火栓保护半径 (25)6.3 消火栓系统水力计算 (25)6.3.1 确定设计参数 (25)6.3.2 计算水枪喷嘴所需水压H q (26)6.3.3 计算水龙带水头损失H d (26)6.3.4 计算消火栓口处所需水压H xh (26)6.3.5 校核 (27)6.3.6 屋顶消火栓 (27)6.3.7 水力计算 (27)6.4 消防贮水设备 (28)6.4.1 消防水箱 (28)6.4.2 水泵接合器设置 (28)第七章污废水排水系统计算 (30)7.1 设计秒流量公式 (30)7.2 室内排水系统水力计算 (30)7.2.1 基本规定 (30)7.2.2 排水系统横支管水力计算 (31)7.2.3 排水系统立管水力计算 (33)7.3 化粪池的计算 (33)第八章雨水排水系统计算 (35)7.4 雨水量计算 (35)7.4.1 设计暴雨强度q的确定 (35)7.4.2 汇水面积F (35)7.4.3 雨水量计算公式 (36)第九章材料一览表 (37)设计参考资料 (39)设计体会 (40)第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案(1)基本原则根据《建筑给水排水规范》(GB50015-2003)(以下简称《建规》)3.3条规定,给水系统选择有如下原则:①应尽量利用城市市政给水管网的水压直接供水。

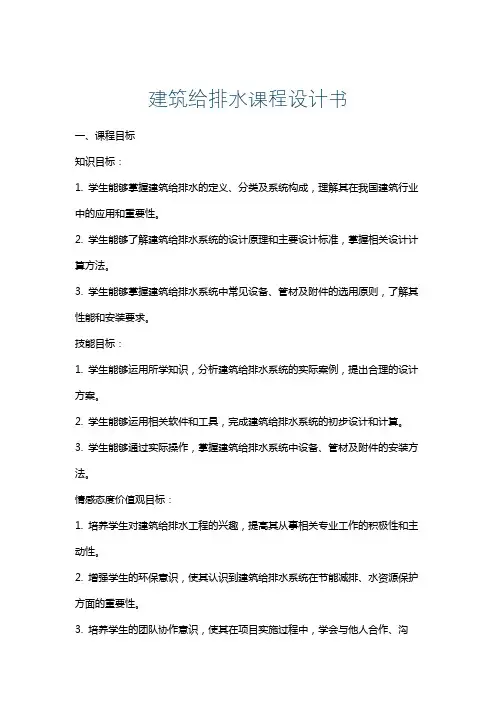

建筑给排水课程设计书一、课程目标知识目标:1. 学生能够掌握建筑给排水的定义、分类及系统构成,理解其在我国建筑行业中的应用和重要性。
2. 学生能够了解建筑给排水系统的设计原理和主要设计标准,掌握相关设计计算方法。
3. 学生能够掌握建筑给排水系统中常见设备、管材及附件的选用原则,了解其性能和安装要求。
技能目标:1. 学生能够运用所学知识,分析建筑给排水系统的实际案例,提出合理的设计方案。
2. 学生能够运用相关软件和工具,完成建筑给排水系统的初步设计和计算。
3. 学生能够通过实际操作,掌握建筑给排水系统中设备、管材及附件的安装方法。
情感态度价值观目标:1. 培养学生对建筑给排水工程的兴趣,提高其从事相关专业工作的积极性和主动性。
2. 增强学生的环保意识,使其认识到建筑给排水系统在节能减排、水资源保护方面的重要性。
3. 培养学生的团队协作意识,使其在项目实施过程中,学会与他人合作、沟通,共同解决问题。
课程性质:本课程为专业实践课程,以理论教学和实践操作相结合的方式进行。
学生特点:学生具备一定的建筑基础知识,但对给排水系统的了解较少,需要从基础学起,逐步提高。
教学要求:教师应注重理论与实践相结合,通过案例分析、实际操作等教学方法,提高学生的专业素养和实际操作能力。
同时,关注学生的个体差异,因材施教,使学生在课程学习中取得最佳成果。
二、教学内容1. 建筑给排水概述:介绍建筑给排水的定义、分类、系统构成及其在建筑行业中的应用。
教材章节:第一章 建筑给排水概述内容安排:讲解建筑给排水的起源、发展,各类给排水系统的特点及适用范围。
2. 建筑给排水设计原理与标准:学习建筑给排水系统的设计原理、主要设计标准和计算方法。
教材章节:第二章 建筑给排水设计原理与标准内容安排:详细介绍给排水系统的设计原理,对比分析不同设计标准的差异,举例说明设计计算方法。
3. 常见设备、管材及附件选用与安装:学习建筑给排水系统中常见设备、管材及附件的选用原则和安装要求。

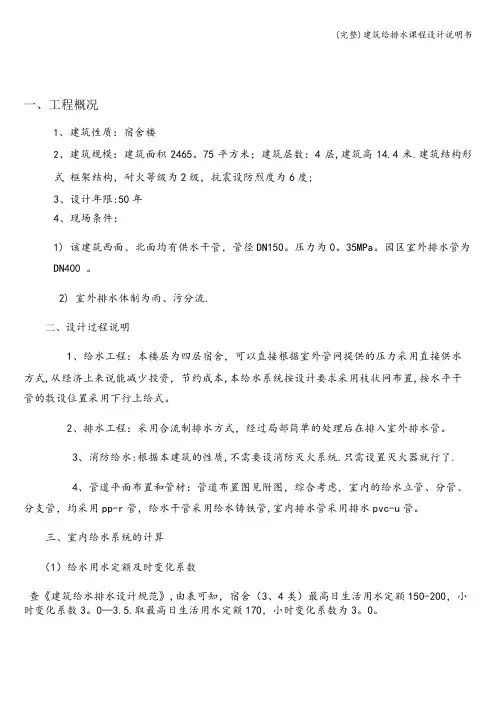

一、工程概况1、建筑性质:宿舍楼2、建筑规模:建筑面积2465。
75平方米;建筑层数:4层,建筑高14.4米.建筑结构形式框架结构,耐火等级为2级,抗震设防烈度为6度;3、设计年限:50年4、现场条件:1) 该建筑西面、北面均有供水干管,管径DN150。
压力为0。
35MPa。
园区室外排水管为DN400 。
2) 室外排水体制为雨、污分流.二、设计过程说明1、给水工程:本楼层为四层宿舍,可以直接根据室外管网提供的压力采用直接供水方式,从经济上来说能减少投资,节约成本,本给水系统按设计要求采用枝状网布置,按水平干管的敷设位置采用下行上给式。
2、排水工程:采用合流制排水方式,经过局部简单的处理后在排入室外排水管。
3、消防给水:根据本建筑的性质,不需要设消防灭火系统.只需设置灭火器就行了.4、管道平面布置和管材:管道布置图见附图,综合考虑,室内的给水立管、分管、分支管,均采用pp-r管,给水干管采用给水铸铁管,室内排水管采用排水pvc-u管。
三、室内给水系统的计算(1)给水用水定额及时变化系数查《建筑给水排水设计规范》,由表可知,宿舍(3、4类)最高日生活用水定额150-200,小时变化系数3。
0—3.5.取最高日生活用水定额170,小时变化系数为3。
0。
(2)最高日用水量Q d =mq=288×170=48.96m 3/d (3)最高日最大时用水量 Q h =·K h =48。
96×3.0/24=6.12 m 3/h(4)设计秒流量按公式q g =卫生器具的额定流量、连接管公称直径、和最低工作压力、同时给水百分数室内给水管网的设计秒流量计算管段编号卫生器具名称、额定流量、数量同时给水百分数%设计秒流量q(L/s )淋浴器大便器洗脸盆0.150.1 0.151—3 1 0 0 100 0.15 2—3 0 1 0 700.1 3-5 1 1 00.25 4-5 0 0 1 1000.15 5—61110.4序号给水配件名称 额定流量q(l/s) 连接管公称直径(mm) 最低工作压力MPa 同时给水百分数% 1 淋浴器 0.15 15 0。

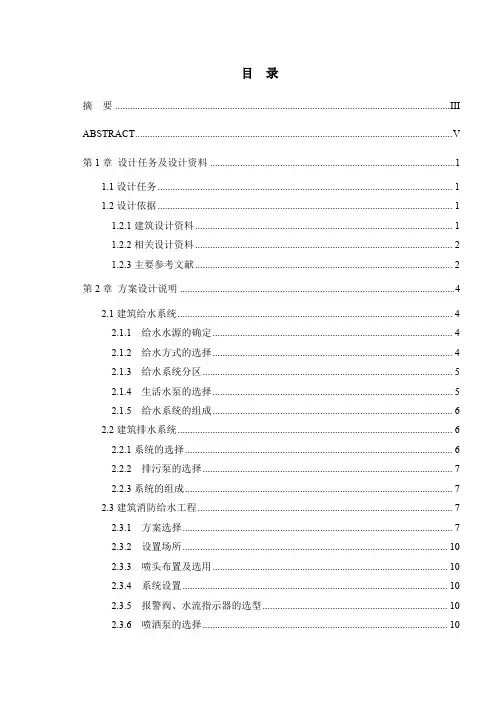

目录摘要 ...................................................................................................................................... I II ABSTRACT . (V)第1章设计任务及设计资料 (1)1.1设计任务 (1)1.2设计依据 (1)1.2.1建筑设计资料 (1)1.2.2相关设计资料 (2)1.2.3主要参考文献 (2)第2章方案设计说明 (4)2.1建筑给水系统 (4)2.1.1 给水水源的确定 (4)2.1.2 给水方式的选择 (4)2.1.3 给水系统分区 (5)2.1.4 生活水泵的选择 (5)2.1.5 给水系统的组成 (6)2.2建筑排水系统 (6)2.2.1系统的选择 (6)2.2.2 排污泵的选择 (7)2.2.3系统的组成 (7)2.3建筑消防给水工程 (7)2.3.1 方案选择 (7)2.3.2 设置场所 (10)2.3.3 喷头布置及选用 (10)2.3.4 系统设置 (10)2.3.5 报警阀、水流指示器的选型 (10)2.3.6 喷洒泵的选择 (10)2.4 气体灭火系统 (11)2.4.1 设置场所 (11)2.4.2 系统简介 (11)2.5 室外消火栓给水系统 (11)2.6 灭火器的配置 (11)2.7建筑热水工程 (12)2.7.1系统的选择 (12)2.7.2系统的组成 (12)2.8管道和附件的安装 (12)2.8.1给水管道安装要求 (12)2.8.2排水管道安装要求 (13)2.8.3消防给水管道安装要求 (13)2.8.4热水管道及设备安装要求 (14)第3章建筑给水排水设计计算书 (15)3.1给水设计计算 (15)3.1.1 给水设计说明 (15)3.1.2 用水量计算 (16)3.1.3 给水管网水力计算 (18)3.1.4生活水泵的选择 (24)3.1.5室外管网水力计算 (25)3.1.6 水表选择 (25)3.1.7水压校核 (26)3.1.8 水箱安装高度的校核 (26)3.1.9 给水竖向分区减压的计算 (26)3.2 排水设计计算 (27)3.2.1排水设计说明 (27)3.2.2 排水设计计算 (30)3.2.3排水管网水力计算 (30)3.2.5化粪池的计算及选型 (36)3.2.6 集水池排水泵选择 (37)3.2.7 集水池尺寸 (38)3.3屋面雨水排水系统计算 (38)3.4建筑消防系统计算 (40)3.4.1室外消火栓系统设计 (40)3.4.2室内消火栓系统设计 (41)3.4.3消火栓设备规格计算 (42)3.4.4消防管道系统计算 (43)3.4.5自喷管道系统计算 (45)3.5灭火器配置 (52)3.6气体灭火装置 (53)3.6.1 设置剂量 (53)3.6.2 设置要求 (53)3.7建筑热水系统计算 (54)3.7.1耗热量计算 (54)3.7.2 常用设备的选择 (55)3.7.3配水管网的水力计算 (56)3.7.4热水管网热损失及循环流量的计算 (61)3.7.5热水回水管水力计算 (63)3.7.6循环水泵的选择 (64)3.7.7 蒸汽管道计算 (65)3.7.8 蒸汽凝水管道计算 (65)第4章技术经济分析 (66)总结 (67)致谢 (68)参考文献 (69)摘要本设计为长沙市中天大酒店建筑给水排水工程设计,设计内容包括给水系统、热水系统、排水系统、消防系统、雨水系统。

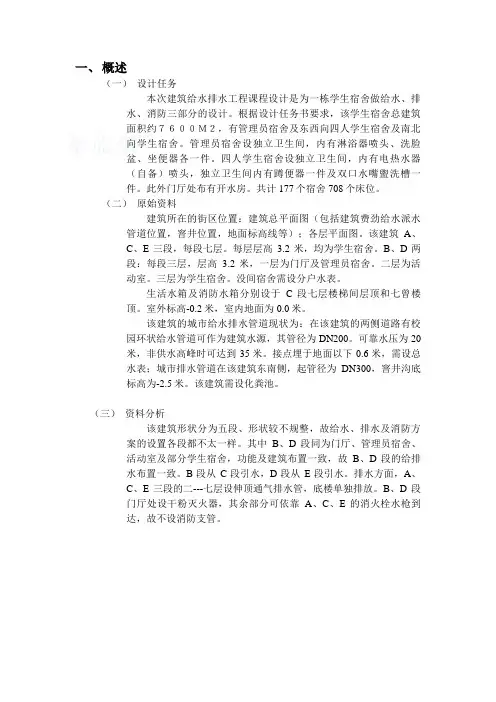

一、概述(一)设计任务本次建筑给水排水工程课程设计是为一栋学生宿舍做给水、排水、消防三部分的设计。
根据设计任务书要求,该学生宿舍总建筑面积约7600M2,有管理员宿舍及东西向四人学生宿舍及南北向学生宿舍。
管理员宿舍设独立卫生间,内有淋浴器喷头、洗脸盆、坐便器各一件。
四人学生宿舍设独立卫生间,内有电热水器(自备)喷头,独立卫生间内有蹲便器一件及双口水嘴盥洗槽一件。
此外门厅处布有开水房。
共计177个宿舍708个床位。
(二)原始资料建筑所在的街区位置:建筑总平面图(包括建筑费劲给水派水管道位置,窨井位置,地面标高线等);各层平面图。
该建筑A、C、E三段,每段七层。
每层层高3.2米,均为学生宿舍。
B、D两段:每段三层,层高 3.2米,一层为门厅及管理员宿舍。
二层为活动室。
三层为学生宿舍。
没间宿舍需设分户水表。
生活水箱及消防水箱分别设于C段七层楼梯间层顶和七曾楼顶。
室外标高-0.2米,室内地面为0.0米。
该建筑的城市给水排水管道现状为:在该建筑的两侧道路有校园环状给水管道可作为建筑水源,其管径为DN200。
可靠水压为20米,非供水高峰时可达到35米。
接点埋于地面以下0.6米,需设总水表;城市排水管道在该建筑东南侧,起管径为DN300,窨井沟底标高为-2.5米。
该建筑需设化粪池。
(三)资料分析该建筑形状分为五段、形状较不规整,故给水、排水及消防方案的设置各段都不太一样。
其中B、D段同为门厅、管理员宿舍、活动室及部分学生宿舍,功能及建筑布置一致,故B、D段的给排水布置一致。
B段从C段引水,D段从E段引水。
排水方面,A、C、E三段的二---七层设伸顶通气排水管,底楼单独排放。
B、D段门厅处设干粉灭火器,其余部分可依靠A、C、E的消火栓水枪到达,故不设消防支管。
二、设计方案概述(一)给水工程根据设计资料已知室外校园给水管网可靠的工作水压为20米水柱。
故建筑内给水拟采用上下分区供水方式,即A、C、E段1---3层及B、D段由室外校园环状给水管网直接供水,采用下行上给方式;A、C、E段4---7层设水箱供水,因非用水高峰时段,校园环状给水管网供水工作压力可以达到35米水柱,故不设水泵。

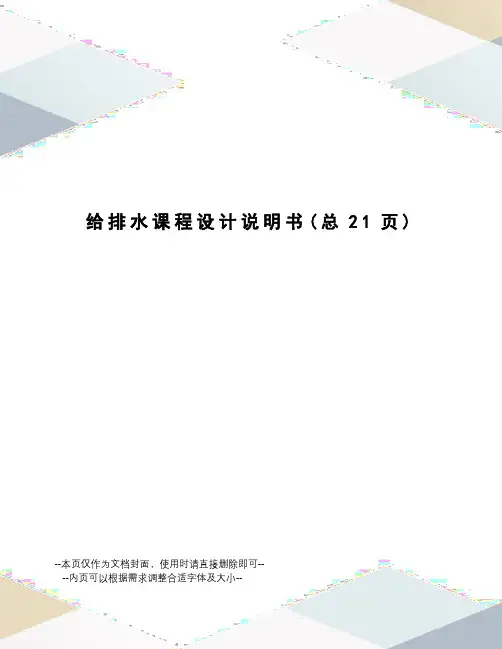

给排水课程设计说明书(总21页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一章设计任务及资料 (1)设计任务 (1)设计资料 (1)第二章设计过程说明 (2)室内给水工程 (2)给水方式选择 (2)水系统分区.................................. 错误!未定义书签。
给水系统的组成 (2)室内排水工程 (2)管道的平面布置及管材............................ 错误!未定义书签。
第三章设计计算 (3)室内给水系统的计算 (4)给水用水定额及时变化系数 (4)最高日用水量 (4)最高日最大时用水量 (4)设计秒流量按公式 (4)室内所需压力 (5)排水系统的计算 (8)排水设计秒流量 (9)横管水力计算 (9)立管水力计算 (9)化粪池计算 (11)参考文献 (19)致谢 (20)第一章设计任务及资料设计任务根据市建委有关部门批准的设计任务书,拟在某区新建一居住小区。
要求设计一幢6层住宅建筑的给水排水工程,具体内容包括:室内给水系统设计计算,排水系统设计计算以及消防水系统设计计算。
设计资料建筑设计资料:该建筑总占地面积㎡,总建筑面积㎡,建筑总高度。
建筑地下层为车库、一至六层为住宅。
该设计任务为建筑工程设计中的室内给水、排水和消防的设计项目。
所提供的设计资料为:(1)建筑设计图纸(包括消防水系统图,一至六层给水排水图)。
(2)市政给水排水资料:建筑给水管网从该建筑西侧引入,排水管网从建筑东侧引出。
城市给水干管可作为该建筑的水源,城市给水管网管径DN400mm,管顶埋深,城市可靠供水压力320Kpa;城市排水管网管径DN200mm,管底埋深。
第二章设计过程说明室内给水工程给水方式选择因为城市可靠供水压力是320Kpa,而给水系统所需压力恰好是320Kpa.所以可以直接由室外市政管网直接供水。
给水系统的组成整个给水系统应包括引入管、水表井、给水管网和附件。

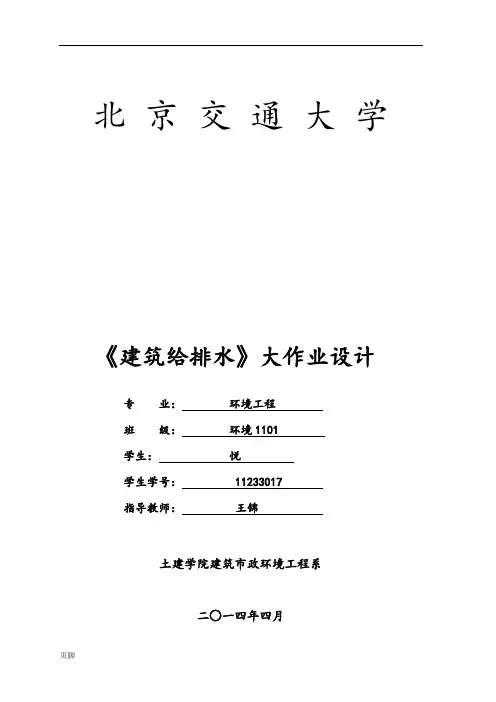

北京交通大学《建筑给排水》大作业设计专业:环境工程班级:环境1101学生:悦学生学号: 11233017指导教师:王锦土建学院建筑市政环境工程系二○一四年四月目录第1篇设计说明书第1章设计基本容和要求1.1设计资料 (3)1.2设计主要容 (3)1.3课程设计基本要求 (3)1.4设计重点研究问题 (3)1.5评分标准 (3)第2章室给水工程2.1 给水方式的选择 (4)2.2 给水管道的布置与敷设 (4)2.3 管材和管件 (5)第3章建筑消防给水系统3.1 消火栓给水系统的布置 (5)3.2 消火栓布置 (6)3.3 消防管道布置 (7)3.5 具体设计图样 (7)第4章建筑排水系统4.1 排水系统分类 (7)4.2 排水系统组成 (7)4.3 排水方式的选择 (8)4.4 排水管道的布置与敷设 (8)4.5 排水管网设计图样 (10)第5章建筑雨水系统 (11)第2篇设计计算书第1章室生活给水系统 (11)第2章建筑消火栓给水系统设计 (13)第3章建筑排水系统设计 (15)第4章建筑雨水排水系统设计 (18)第5章参考文献 (18)第3篇课程设计总结第1章心得及致 (19)第1篇设计说明书第一章设计基本容和要求:1.1设计资料1. 工程概况:该建筑为一幢7层高的多层建筑,该建筑为一类、耐火等级一级。
该幢楼包括四个单元,各单元各层的建筑结构基本相同(见建筑平面图)。
在该幢建筑物的北侧共建四个出口:分别对应于每个单元,每个单元的每层有两个住户,每个住户为三室两厅的一套,每套间均设有厨房与两个卫生间。
该幢建筑物总建筑面积为8733.16m2,总高度为20.9m,标准层高为2.9m,一层地评标高位±0.000m,冻土深度为0.7m。
2. 背景资料本建筑水源为小区自备井,经给水泵站加压后供给小区各用水点,一层引入管压力不低于0.35MPa。
本建筑±0.00以上排水采用重力排水,±0.00以下采用压力提升排水。

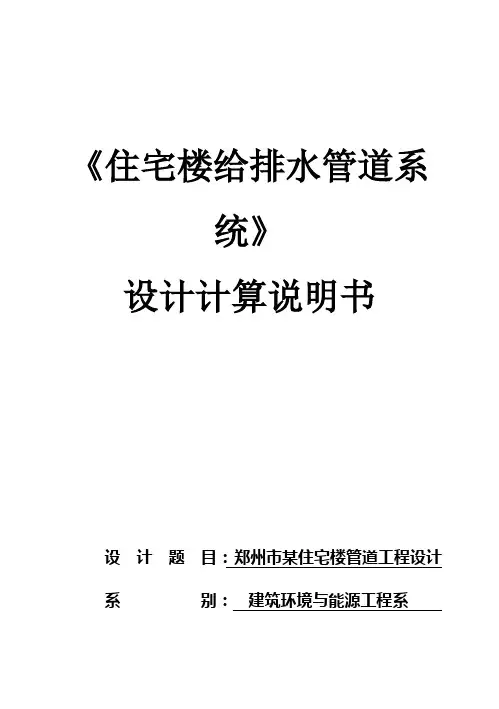

《住宅楼给排水管道系统》设计计算说明书设计题目:郑州市某住宅楼管道工程设计系别:建筑环境与能源工程系专业:建筑环境与设备工程学生姓名:陈帅指导教师:余海静王远红王增欣田长勋河南城建学院2011 年 12 月 27 日前言我们开了这半学期的城市给水排水课程,学习到关于基本的建筑给水排水规划基本原理及相关知识。
本次实习是我们专业在大学学习阶段中重要的实践教学环节。
通过本次实习,使我在所学的各类课程的基础上,了解该专业在建设工程中的地位、作用和社会需求。
在本次实习中,首先在指导老师的指导下先在图书馆借了相关资料,以便实习之中查阅。
紧接着先看一遍课本,为自己的实习定制了一个大致框架,以方便以后的流程。
之后就进入了紧张的实习之中了,每天的忙碌,每一天的收获。
虽然每天很累的,但通过本次实习确实有学到了许多知识,不只是给水排水规划的知识,还有一些所用到的知识得以复习。
比如在制图时,把自己学到的CAD知识用到实际中;在编排word文档时,有更深的了解了其中的知识。
最后依照指导老师要求,完成了本次实习各项内容的总结,各种信息的汇总,对在此次实习中了解调查到的知识点进行了归纳,通过电脑的编辑,严格按照规范化要求编制了实习报告书和图纸。
为了很好的完成给水排水工程设计任务,应了解:研究设计任务的内容,弄清本工程的规划设计范围和具体要求,然后进行翔实的基础资料调查。
在设计过程中受到了余文静老师的亲临指导,提出了很多建议和方法,让我们少走了很多弯路。
在此表示感谢,同时感谢我班同学的热忱帮助。
由于涉及内容和知识领域广泛,加之设计者水平有限,时间仓促,谬误很多,恳请批评指正。
目录前言第1章设计概况 (4)1.1 设计题目 (4)1.2 设计资料 (4)1.3 应完成的主要内容 (4)1.4 设计成果 (4)第2章给水系统 (5)2.1 生活给水方式的选择 (5)2.2 建筑给水系统组成 (5)2.2.1 引入管 (5)2.2.2 管材 (5)2.2.3 水表 (5)2.3 给水管道布置 (5)2.4 生活给水用水量 (6)2.4.1 多层住宅用水定额 (6)2.4.2 设计秒流量 (6)2.5 水力计算 (7)2.6 压力校核 (7)2.6.1 压力校核 (7)第3章建筑消防给水系统 (10)第4章排水系统 (11)4.1 排水方案 (11)4.2 排水设计秒流量 (11)4.3 排水管网的水力计算 (11)4.3.1 排水当量 (11)4.3.2 管材 (12)4.3.3 排水设计秒流量 (13)4.4 通气管及化粪池的设计 (16)4.4.1 通气管设计 (16)4.4.2 化粪池设计 (16)结束语 (18)参考资料 (19)第1章设计概况1.1 设计题目郑州市帝湖花园某住宅楼建筑给排水设计.1.2 设计资料1、该楼位于郑州市西郊,是座五层的住宅楼,层高 2.8 米。

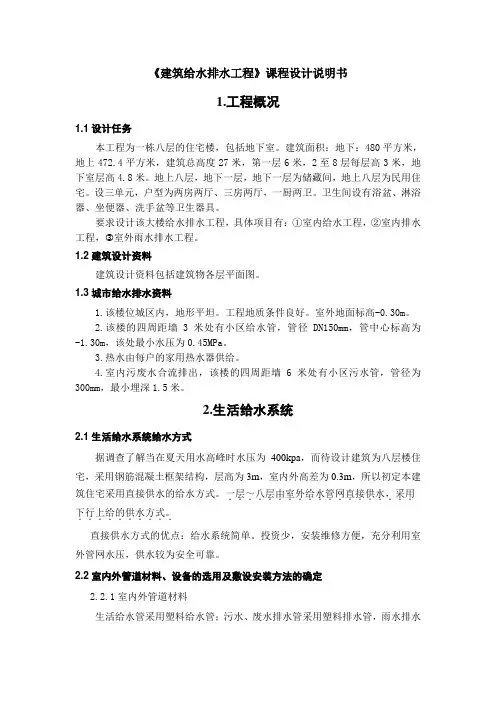

《建筑给水排水工程》课程设计说明书1.工程概况1.1设计任务本工程为一栋八层的住宅楼,包括地下室。
建筑面积:地下:480平方米,地上472.4平方米,建筑总高度27米,第一层6米,2至8层每层高3米,地下室层高4.8米。
地上八层,地下一层,地下一层为储藏间,地上八层为民用住宅。
设三单元,户型为两房两厅、三房两厅,一厨两卫。
卫生间设有浴盆、淋浴器、坐便器、洗手盆等卫生器具。
要求设计该大楼给水排水工程,具体项目有:①室内给水工程,②室内排水工程, 室外雨水排水工程。
1.2建筑设计资料建筑设计资料包括建筑物各层平面图。
1.3城市给水排水资料1.该楼位城区内,地形平坦。
工程地质条件良好。
室外地面标高-0.30m。
2.该楼的四周距墙3米处有小区给水管,管径DN150mm,管中心标高为-1.30m,该处最小水压为0.45MPa。
3.热水由每户的家用热水器供给。
4.室内污废水合流排出,该楼的四周距墙6米处有小区污水管,管径为300mm,最小埋深1.5米。
2.生活给水系统2.1生活给水系统给水方式据调查了解当在夏天用水高峰时水压为400kpa,而待设计建筑为八层楼住宅,采用钢筋混凝土框架结构,层高为3m,室内外高差为0.3m,所以初定本建筑住宅采用直接供水的给水方式。
一层~八层由室外给水管网直接供水,采用...................下行上给的供水方式。
..........直接供水方式的优点:给水系统简单。
投资少,安装维修方便,充分利用室外管网水压,供水较为安全可靠。
2.2室内外管道材料、设备的选用及敷设安装方法的确定2.2.1室内外管道材料生活给水管采用塑料给水管;污水、废水排水管采用塑料排水管,雨水排水管使用PVC排水管。
2.2.2设备的选用及敷设安装方法1)管道系统中使用截止阀、闸阀、止回阀、式水表、水龙头、淋浴器、给水管道等。
2)给水管道在室内采用在地板层暗设敷设安装方法,在相应用水点设置短立管连接用水器具与给水横支管。

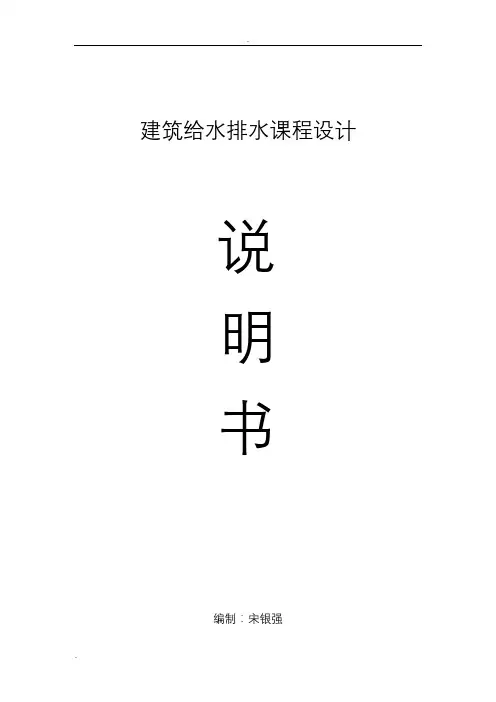

.建筑给水排水课程设计说明书编制:宋银强第一章设计原始资料1、图纸资料建筑标准层平面图1张,比例为1:100。
2、文字资料该建筑为某市一栋8层住宅(地下一层为车库和设备用房),采用框架结构,层高3米,总共分为二个单元,每个单元的每层有二个住户,每个住户为三室二厅的一套,每套间均设有厨房与二个卫生间,厨房内设洗涤盆一只,卫生间内设大便器、浴盆、洗脸盆和地漏各一个。
该建筑周围为街坊道路,有城市给排水管道,其中给水管道DN150mm,常年水压27米,埋深0.8m,排水管道DN250mm,埋深1.1m,冻土深度为0.2m,地下水位1.5m。
该建筑室内外高差0.2m。
3、设计任务(1)建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图设计;(2)建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图设计;(3)建筑消防系统设计计算,完成该建筑的消防平面图和系统图设计;4、设计成果(1)设计说明书1份(双面打印),应包括建筑给水排水工程设计的主要原始资料、方案比较以及各系统的设备选型分析、说明、参数选择,设计计算与有关简图等,要求内容系统完整,计算正确,论述简洁明了,文理通顺,书写工整,装订整齐。
说明书一般应包括目录、前言、正文、小结及参考文献等。
(2)设计图纸应能较准确地表达设计意图,图面力求布局合理、紧凑、正确清晰,符合制图标准,专业规范及有关规定,用工程字注文。
图纸不少于 4 张。
具体图纸为:1)标准层给排水平面图 (包括室内给水、排水、消防管道的平面布置) (A2 或A3)2)地下一层给排水平面图(包括贮水池、水泵和给排水及消防管道平面布置)(A2 或A3)3)给水、排水及消防系统图任选两张(A3)(3)在平面图中,给水、排水、消防各系统管线清楚,各自立管编号。
(4)在系统图中,给水、排水系统卫生器具不同时,支管可单独绘出,标明编号;各系统一根立管各层器具相同时,只需绘制一层的支管,其余各层可不用绘出。

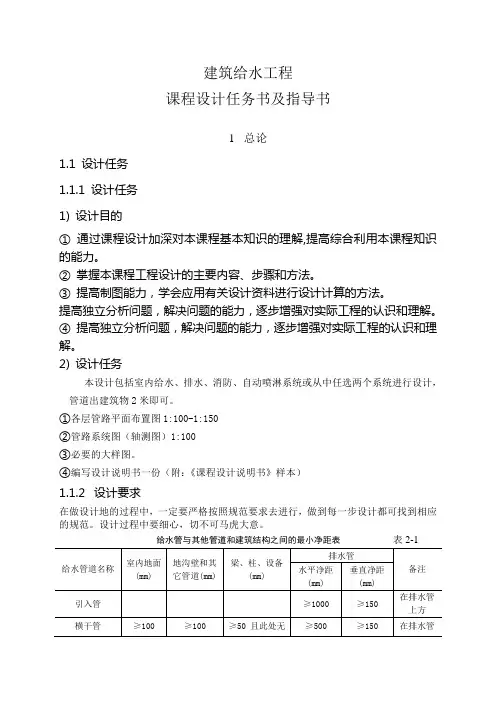

建筑给水工程课程设计任务书及指导书1总论1.1 设计任务1.1.1 设计任务1) 设计目的①通过课程设计加深对本课程基本知识的理解,提高综合利用本课程知识的能力。
②掌握本课程工程设计的主要内容、步骤和方法。
③提高制图能力,学会应用有关设计资料进行设计计算的方法。
提高独立分析问题,解决问题的能力,逐步增强对实际工程的认识和理解。
④提高独立分析问题,解决问题的能力,逐步增强对实际工程的认识和理解。
2) 设计任务本设计包括室内给水、排水、消防、自动喷淋系统或从中任选两个系统进行设计,管道出建筑物2米即可。
①各层管路平面布置图1:100-1:150②管路系统图(轴测图)1:100③必要的大样图。
④编写设计说明书一份(附:《课程设计说明书》样本)1.1.2设计要求在做设计地的过程中,一定要严格按照规范要求去进行,做到每一步设计都可找到相应的规范。
设计过程中要细心,切不可马虎大意。
给水管与其他管道和建筑结构之间的最小净距表表2-11.2设计原始资料1.2.1 工程概况建筑面积14100.82㎡,首层层高为4.2m, 2--5层为3.9 m,水箱间及电梯机房层高为3.9 m,室内外高差0.45 m。
每层均设有卫生间,布置详见平面图。
1.2.2给水水源室外给水管网的压力为0.3MPa,DN200、埋深1.20m1.2.3建筑图纸一至五层、水箱间平面图;厕所平面图。
2 设计说明2.1 工程概况建筑面积14100.82㎡,首层层高为4.2m, 2--5层为3.9 m,水箱间及电梯机房层高为3.9 m,室内外高差0.45 m。
每层均设有卫生间,布置详见平面图。
2.2 设计内容建筑室内的给水排水工程设计2.3 设计依据各种规范及所学的专业知识2.4 给水系统计算2.4.1 给水方式的选择首先估算该建筑物所需压力,初步确定给水方案,该设计室外管网压力为0.3Ma ,初步选择直接供水方案。
2.4.2 卫生器具的选择及管道的布置根据05s1进行卫生器具的选择,卫生器具选好以后进行管道的布置,根据手册及p151页作为参考,确定配水点之间的距离、管道之间的距离以及管道与墙壁之间的距离,还有给水管道的标高。
建筑给水排水毕业设计学院:环境科学与工程学院专业:给水排水工程姓名:XXX学号:XXXXXXXXXX指导教师:XXX完成时间:2013年06月06日设计过程说明一、工程设计1、给水系统根据设计资料,已知室外给水管网常年可保证的水压为0.30MPa(30m O),故H2室内给水拟采用分区供水方式。
即1~3层及地下室由市政管网供水,采用下行上给方式,4~7层,8~16层,17~25层分别分为给水低区,给水中区,给水高区,在地下室设无负压供水设备供水。
2、排水系统室内排水系统拟采用合流制排水系统,宾馆一楼与二楼采用单独排放的方式。
3、热水系统室内热水采用集中式热水供应系统,竖向分区与冷水系统相同:由设在地下室的对应分区无负压变频供水设备供水。
上下两区均采用半容积式水加热器,集中设置在底层,水加热器出水温度为60℃,由室内热水配水管网输送到各用水点。
高温热水由附近的市政热网提高(0.4MPa.)采用下供上回的供水方式。
商洛地表水冷水计算温度查表取4℃计。
4、消防给水根据《高层民用建筑设计防火规范》(GB50045-95,2005年版),本建筑属一类建筑. 设室内、室外消火栓给水系统。
室内、外消火栓用水量分别为30L/S、40L/S,每根竖管最小流量15 L/S,每支水枪最小流量5 L/S。
室内消火栓系统不分区,采用水箱水泵联合供水的临时高压给水系统,每个消火栓处设直接启动消防水泵的按钮,高位水箱贮存10min消防用水,消防水泵及道均单独设置。
每个消火栓口径65mm单栓口,,采用衬胶水带直径65mm,长度25m。
消防水水枪喷嘴口径19mm,充实水柱10m OH2泵直接从消防水池吸水,火灾延续时间以3h计。
根据《自动喷水灭火系统设计规范》(GB 50084--2001)设有空气调节系统的旅馆、综合办公楼内的走道、办公室、餐厅、商店、库房和无楼层服务台的客房应该设置闭式喷水灭火系统。
且采用独立的给水系统,本建筑中喷水系统管网内的压力小于120mH2O,竖向不分区。
北京交通大学《建筑给排水》大作业设计专业:环境工程班级:环境1101学生姓名:**学生学号:********指导教师:**土建学院建筑市政环境工程系二○一四年四月目录第1篇设计说明书第1章设计基本内容和要求1.1设计资料 (3)1.2设计主要内容 (3)1.3课程设计基本要求 (3)1.4设计重点研究问题 (3)1.5评分标准 (3)第2章室内给水工程2.1 给水方式的选择 (4)2.2 给水管道的布置与敷设 (4)2.3 管材和管件 (5)第3章建筑消防给水系统3.1 消火栓给水系统的布置 (5)3.2 消火栓布置 (6)3.3 消防管道布置 (7)3.5 具体设计图样 (7)第4章建筑排水系统4.1 排水系统分类 (7)4.2 排水系统组成 (7)4.3 排水方式的选择 (8)4.4 排水管道的布置与敷设 (8)4.5 排水管网设计图样 (10)第5章建筑雨水系统 (11)第2篇设计计算书第1章室内生活给水系统 (11)第2章建筑消火栓给水系统设计 (13)第3章建筑排水系统设计 (15)第4章建筑雨水排水系统设计 (18)第5章参考文献 (18)第3篇课程设计总结第1章心得及致谢 (19)第1篇设计说明书第一章设计基本内容和要求:1.1设计资料1. 工程概况:该建筑为一幢7层高的多层建筑,该建筑为一类、耐火等级一级。
该幢楼包括四个单元,各单元各层的建筑结构基本相同(见建筑平面图)。
在该幢建筑物的北侧共建四个出口:分别对应于每个单元,每个单元的每层有两个住户,每个住户为三室两厅的一套,每套间均设有厨房与两个卫生间。
该幢建筑物总建筑面积为8733.16m2,总高度为20.9m,标准层高为2.9m,一层地评标高位±0.000m,冻土深度为0.7m。
2. 背景资料本建筑水源为小区自备井,经给水泵站加压后供给小区各用水点,一层引入管压力不低于0.35MPa。
本建筑±0.00以上排水采用重力排水,±0.00以下采用压力提升排水。
污废水经污水管道收集后排入室外化粪池,经化粪池处理后,排入市政污水管网。
3. 建筑图纸:首层及标准层。
4. 气候暴雨强度等条件按各位同学家乡考虑。
1.2设计主要内容1. 多层建筑给水系统方式选择与设计计算,完成该建筑的给水系统平面图和系统图草图;2. 多层建筑消防系统方式选择与设计计算,完成该建筑的消防系统平面图和系统图草图;3. 多层建筑排水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图;4. 多层建筑雨水系统方式选择与设计计算,完成该建筑的排水平面图和系统图草图;1.3基本要求1. 建筑给水、排水、消防、雨水各系统的体制应当合理选择,注意技术先进性和经济合理性。
2. 根据选定的系统体制,按照相关设计手册,确定有关的设计参数、尺寸和所需的材料、规格等。
3.平面图管线布置合理,并注意各管线交叉连接,注意立管编号。
1.4设计重点研究的问题:建筑给水、排水、雨水、消防系统的体制选择,尤其是消火栓系统的设计计算。
参考资料推荐:[1]王增长,《建筑给水排水工程》第六版,中国建筑工业出版社1998[2]高明远,《建筑给水排水工程学》中国建筑工业出版社2002[3]严煦世,《给水排水工程快速设计手册》中国建筑工业出版社1998[4]中国建筑工业出版社编,《建筑给水排水工程规范》,中国建筑工业出版社[5]陈耀宗,《建筑给水排水设计手册》,中国建筑工业出版社1992[6]《建筑给水排水设计规范》(GB50015-2007),《建筑设计防火规范》GBJ16-87,《高层民用建筑设计防火规范》GB50054-2001,《自动喷水灭火系统设计规范》GB50084-2001,《室外给水设计规范》GBJ13-86,《室外排水设计规范》GBJ14-87,《建筑中水设计规范》CECS30:91,《居住小区给水排水设计规范》CECS57:941.5评分标准:通过课程设计作业提高学生分析、解决实际问题和独立工作的能力,掌握必要的设计思路、计算方法。
提交该建筑给水、消防、排水、雨水系统设计说明书,设计计算书。
提交设计建筑给水排水各系统设计草图。
根据设计思路、计算方法正确性,计算结果准确性,给予成绩。
第二章室内给水工程2.1给水方式的选择本设计提供以下方案:本建筑水源为小区自备井,经给水泵站加压后供给小区各用水点,一层引入管压力不低于0.35MPa。
该楼仅为7层故可满足供水要求。
综上,本设计系统选择:对于本设计来说,水泵加压后水压一般能满足生活用水要求,所以采取直接供水的方式。
在屋顶设置屋面消防用水箱,供10min内消防用水量。
2.2给水管道的布置与敷设(1)引入管为一条,从建筑物南侧的城市管道上接入,在室内管道设成枝状单向供水。
水表节点设于引入管上。
(2)保护管道不受损坏。
给水埋地管道应避免布置在可能受重物压坏处。
管道不得穿越生产设备基础,也不宜穿过伸缩缝、沉降缝,如需穿过,应采取保护措施。
为防止管道腐蚀,管道不允许布置在烟道、风道、和排水沟内,不允许穿大、小便槽,当立管位于小便槽端部≤0.5m时,在小便槽端部应有建筑隔断措施。
(3)给水管道一般暗装。
横干管敷设于技术层内或吊顶中或管沟内,立管设于给排水管道竖井里,支管可敷于吊顶、墙体、地板找平层,这样美观、卫生。
(4)给水管道穿越墙和楼板时,应预留孔洞。
穿水池、水箱处应预埋套管。
(5)布置管道时其周围要有一定的空间,以满足安装、维修的要求。
需进人检修的管道井,其通道不宜小于0.6m。
给水管道的布置按供水可靠程度要求可分为枝状和环状两种形式,前者单向供水,供水安全可靠性差,但节省管材,造价低;后者管道相互连通,双向供水,安全可靠,但管线长造价高。
一般建筑内给水管网宜采用枝状布置。
本设计采用环状管网布置。
按水平干管的敷设位置又可分为上行下给、下行上给和中分式三种形式。
本设计中由于该建筑分为4个单元,每个单元两户,故采用枝状单向供水方式,没有单元共用一条给水立管。
一层为地下室,故将给水横干管设在一层天花板下300mm处。
具体如图1所示:图1 给水设计设计图样管径选择依据:按经验确定某些排水管的最小管径(1)室内排水管最小管径不小于50㎜。
(2)对于单个洗脸盆、浴盆等最小管径为40㎜;(3)厨房干管管径不小于100㎜、支管管径不小于75㎜;(4)医院洗涤盆或污水池的排水管径不小于75㎜;(5)小便槽或连接两个或两个以上手动冲洗小便器的排水管管径不小于75㎜;(6)凡连接有大便器的管段不小于100㎜;2.3管材和附件(1)给水管材本设计生活给水管道采用塑料管。
(2)给水附件、调节和控制附件常用的阀门有:截止阀(用于DN≤50㎜的管道上)、闸阀(用于DN>50㎜的管道上)、蝶阀、自动排气阀、安全阀等。
第三章建筑消防给水系统3.1 消火栓给水系统的布置①高层建筑室内的消防给水系统与生活给水系统必须分开设置,自成一个独立系统。
消防给水管道应布置成环状。
在环状管道上需要引伸支管时,则支管上的消火栓数量不应超过一个。
②室内消防给水管网的进水管不应少于两根。
当其中一根发生故障时,其余的进水管仍能保证设计要求的消防流量和水压。
③阀门的设置应便于管网维修和使用安全,检修关闭阀门后,停止使用的消防立管不应多于1根,在一层中停止使用的消火栓不应多于5个。
④水泵结合器应设在消防车易于到达的地方,同时还应考虑在其附近15~40m范围内有供消防车取水的室外消火栓或贮水池。
水泵结合器的数量应按室内消防流量确定;每个水泵结合器进水流量可达到10~15L/s,一般不少于2个。
3.2 消火栓布置建筑消火栓给水系统是把室外给水系统提供的水量,经过加压(外网压力不满足要求时)、输送到用于扑灭建筑物内的火灾而设置的固定灭火设备,是建筑物中最基本的灭火设施。
1、组成室内消火栓系统由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵结合器及增压水泵等组成2、消火栓给水系统的给水方式消火栓给水系统有以下几种给水方式:(1)由室外给水管网直接供水的消防给水方式宜在室外给水管网提供的水量和五热水供应系统的设计计算水压,在任何时候均能满足室内消火栓给水系统所需的水量、水压要求时采用。
(2)设水箱的消火栓给水方式宜在室外管网一天之内有一定时间能保证消防水量、水压时(或是由消防泵向水箱补水)采用。
由水箱贮存10min的消防水量,灭火时由水箱供水。
(3)设水泵、水箱的消火栓给水方式宜在室外给水管网的水压不能满足室内消火栓给水系统的水压要求时采用。
水箱由消防泵补水,贮存10min的消防用水量,火灾发生时先由水箱供水灭火。
3.3消火栓给水系统的布置(1)消火栓给水管道布置①高层建筑室内的消防给水系统与生活给水系统必须分开设置,自成一个独立系统。
消防给水管道应布置成环状。
在环状管道上需要引伸支管时,则支管上的消火栓数量不应超过一个。
②室内消防给水管网的进水管不应少于两根。
当其中一根发生故障时,其余的进水管仍能保证设计要求的消防流量和水压。
③阀门的设置应便于管网维修和使用安全,检修关闭阀门后,停止使用的消防立管不应多于1根,在一层中停止使用的消火栓不应多于5个。
④水泵结合器应设在消防车易于到达的地方,同时还应考虑在其附近15~40m范围内有供消防车取水的室外消火栓或贮水池。
水泵结合器的数量应按室内消防流量确定;每个水泵结合器进水流量可达到10~15L/s,一般不少于2个。
(2)消火栓布置按规范要求设消火栓消防给水系统的建筑内,每层均应设置消火栓。
消火栓间距布置应满足下列要求:① 消防立管的布置,应能保证同一层内相邻竖管上两个消火栓的充实水柱同时到达室内任何部位。
每根消防竖管的直径,应根据一根竖管要求的水柱股数和每股水量,按上下相邻消火栓同时出水计算,但不应小于100m 。
222b R S -≤式中 S 2:消火栓间距(2股水柱达到室内任何部位),m ;R :消火栓保护半径,m ;b :消火栓的最大保护宽度,应为一个房间的长度加走廊的宽度,m 。
② 消火栓口距地面安装高度为1.1m ,栓口宜向下或与墙面垂直安装。
同时建筑内应选用同一规格的消火栓、水带和水枪,以方便使用。
为保证及时灭火,每个消火栓处应设置直接启动消防水泵按扭或报警信号装置。
③ 消火栓应设在使用方便的走道内,宜靠近疏散方便的通道口处、楼梯间内。
建筑物设有消防楼梯时,其前室应设有消火栓。
在建筑物屋顶应设1个消火栓,以利于消防人员经常检查消防给水系统是否能正常运行,同时还能起到保护本建筑物免受邻近建筑火灾的波及。
在寒冷地区,屋顶消火栓可设在顶层出口处、水箱间或采取防冻技术措施。
具体设计图样图2 消防给水设计图样由图可知,本设计中消防给水与生活给水分开,消防给水有独立的加压泵和消防贮水池。
