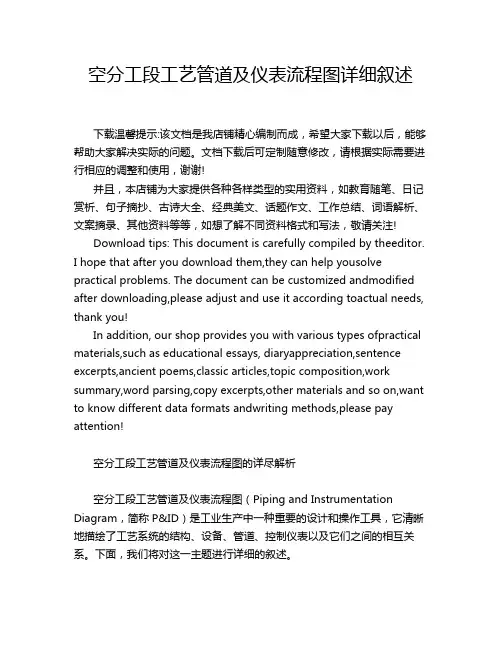

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空分工段工艺管道及仪表流程图的详尽解析空分工段工艺管道及仪表流程图（Piping and Instrumentation Diagram，简称P&ID）是工业生产中一种重要的设计和操作工具，它清晰地描绘了工艺系统的结构、设备、管道、控制仪表以及它们之间的相互关系。

工艺管道及仪表流程工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，无论是设计院的工程师、化工厂的工艺员，还是中控控制室的主操，能看能画工艺流程图，都是必不可少的技能。

其中，了解工艺流程的控制系统是重中之重。

只有这样，才能对一些工艺波动所造成的仪表故障，做到及时处理，排除故障的目的。

工艺流程图：即Process Flow Diagram，简称PFD，由工艺专业完成，它包含了整个装置的主要信息、操作条件（温度、压力、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表示出来）、热量衡算（热负荷等）、设计计算（设备的外形尺寸、传热面积、泵流量等）、主要控制点及控制方案等。

相同作用且规格相同的设备只需画出一台即可。

工艺管道及仪表流程图；即Piping Instriment Diagram.简称PID。

PID是在PFD的基础上，由工艺、管道安装和自控等专业共同完成。

需要画出所有的设备、仪表、管道及其规格、保温厚度等内容，是绘制管道布置图的主要依据。

PID图是在工艺包阶段就开始形成初版，随着设计阶段的深入，不断补充完善深化，它分阶段和版次分别发表。

PID各个版次的发表，表明了工程设计进展情况，为工艺、自控、设备、电气、电讯、配管、管机、管材、设备布置和给排水等专业及时提供相应阶段的设计信息。

PID是基础设计和详细设计中主要成品之一，它反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。

PID 图主要包含的内容1、用规定的类别图形符号和文字代号表示装置工艺过程的全部设备、机械和驱动机，包括需就位的备用设备和生产用的移动式设备，并进行编号和标注。

2、用规定的图形符号和文字代号，详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等，并进行编号和标注。

3、用规定的图形符号和文字代号表示全部检测、指示、控制功能仪表，包括一次性仪表和传感器，并进行编号和标注。

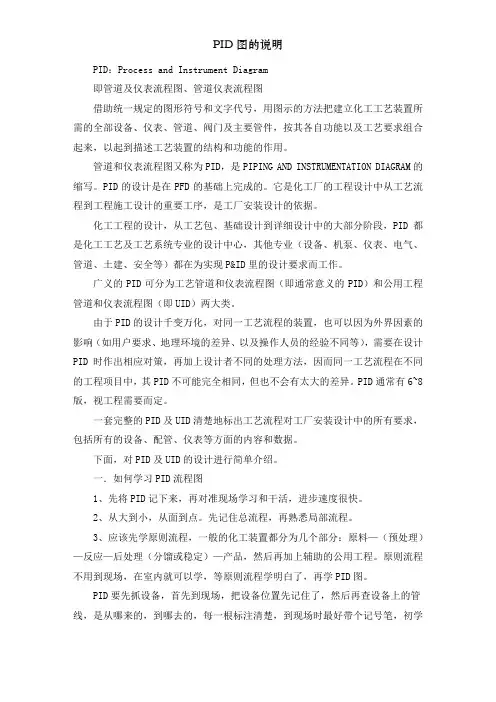

PID：Process and Instrument Diagram即管道及仪表流程图、管道仪表流程图借助统一规定的图形符号和文字代号，用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能以及工艺要求组合起来，以起到描述工艺装置的结构和功能的作用。

管道和仪表流程图又称为PID，是PIPING AND INSTRUMENTATION DIAGRAM的缩写。

PID的设计是在PFD的基础上完成的。

它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序，是工厂安装设计的依据。

化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，PID 都是化工工艺及工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现P&ID里的设计要求而工作。

广义的PID可分为工艺管道和仪表流程图（即通常意义的PID）和公用工程管道和仪表流程图（即UID）两大类。

由于PID的设计千变万化，对同一工艺流程的装置，也可以因为外界因素的影响（如用户要求、地理环境的差异、以及操作人员的经验不同等），需要在设计PID时作出相应对策，再加上设计者不同的处理方法，因而同一工艺流程在不同的工程项目中，其PID不可能完全相同，但也不会有太大的差异。

PID通常有6~8版，视工程需要而定。

一套完整的PID及UID清楚地标出工艺流程对工厂安装设计中的所有要求，包括所有的设备、配管、仪表等方面的内容和数据。

下面，对PID及UID的设计进行简单介绍。

一．如何学习PID流程图1、先将PID记下来，再对准现场学习和干活，进步速度很快。

2、从大到小，从面到点。

先记住总流程，再熟悉局部流程。

3、应该先学原则流程，一般的化工装置都分为几个部分：原料—（预处理）—反应—后处理（分馏或稳定）—产品，然后再加上辅助的公用工程。

原则流程不用到现场，在室内就可以学，等原则流程学明白了，再学PID图。

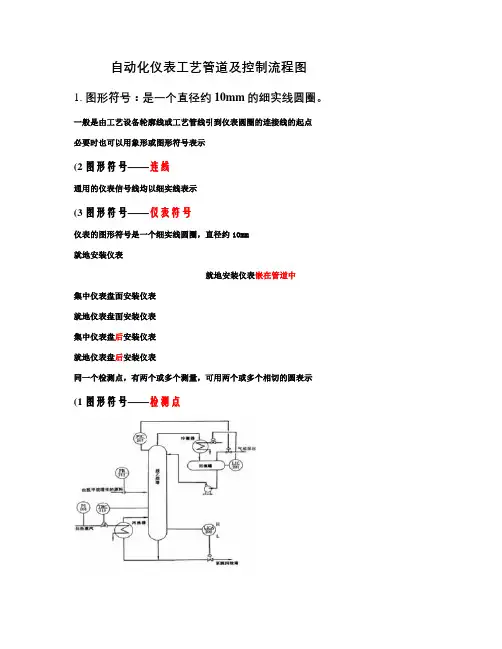

自动化仪表工艺管道及控制流程图1. 图形符号：是一个直径约10mm的细实线圆圈。

一般是由工艺设备轮廓线或工艺管线引到仪表圆圈的连接线的起点
必要时也可以用象形或图形符号表示
(2图形符号——连线
通用的仪表信号线均以细实线表示
(3图形符号——仪表符号
仪表的图形符号是一个细实线圆圈，直径约10mm
就地安装仪表
就地安装仪表嵌在管道中
集中仪表盘面安装仪表
就地仪表盘面安装仪表
集中仪表盘后安装仪表
就地仪表盘后安装仪表
同一个检测点，有两个或多个测量，可用两个或多个相切的圆表示(1图形符号——检测点
仪表序号为07
仪表位号的字母意义
字母英语第一位字母后继字母
被测变量修饰词功能
A analyze分析报警
C 电导率控制（调节）
D density密度差
E electrical
电压检测元件
voltage
F flux 流量比（分数）
I电流指示
K时间或时间程序自动—手动操作器L物位
M水分或湿度
P 压力或真空
Q数量或件数积分、累积积分、累积
R放射性记录或打印
S速度或频率安全开关、联锁
T温度传送
V 粘度阀、档板、百叶窗W力套管
Y 供选用继动器或计算器
Z 位置驱动、执行或未分
类的终端设备
注：当一台仪表同时具有指示、记录功能时，只需标注R，不标I。

工艺流程图和管道及仪表流程图的绘制方法1总则1.1 目的为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。

1.2 范围1.2.1 本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。

1.2.2 本标准适用于北京机电院高技术股份有限公司焚烧处理装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。

对于有特殊要求的项目，须结合具体情况，灵活运用。

1.3 引用标准编制本标准时，借鉴下列标准和相关资料。

HG 20557~20559《化工装置工艺系统工程设计规定》HG/T 20646.1 《化工装置管道材料设计内容和深度规定》HG/T 20646.2 《化工装置管道材料设计工程规定》HG/T 20646.3 《化工装置管道材料控制专业技术管理规定》HG/T 20646.4 《化工装置管道材料控制专业提出的设计条件》HG/T 20646.5 《化工装置管道材料设计技术规定》HGT 20679 《化工设备、管道外防腐设计规定》HG/T 20645 化工装置管道机械设计工程规定GB/T 4272 《设备和管道保温技术通则》GB/T 8175 《设备和管道保温技术导则》GB/T 11790 《设备和管道保冷技术通则》GBJ 126 《工业设备及管道绝热工程施工及验收规范》GB 50253 《工业管道施工及验收规范》GB 50264 《工业设备及管道绝热工程设计规范》2 工艺流程图的绘制方法工艺流程图的图例见附录A 流程图代号规定。

2.1 接受条件和来源a) 设计开工报告；（设计主责）b)工程设计基础资料；（设计主责）c)材料备忘录；（设计主责）d)工艺设备表或工艺发表的文件；（设计主责）e)用户的规定和说明；（用户文件）f)设备数据表和图；（设备设计者）g)机泵数据表；（设计主责）h)操作要求；（设计主责）i)工艺控制图或工艺控制要求；（控制主责）j)设备布置图；（设计主责）2.2 名称定名为工艺流程图（简称PFD）。

VT0201-100 L1B第1张图 号聚 合 工 段设 计 阶 段设 计 项 目工程名称比 例专 业批 准描 图合 审校 对日 期签名制 图职 责聚合工段管道及仪表 流程图工 艺TRC 0201LRC 0207FRC 0202R0201-ATI 0201V0204-ASV 0201PRC 0201TI 0202LRC 0201PI 0202TRC 0202LRC 0208FRC 0203R0201-BTI 0203V0204-BSV 0202PRC 0202TI 0204LRC 0202PI 0203TRC 0203LRC 0209FRC 0204R0201-CTI 0205V0204-C SV 0203PRC 0203TI 0206LRC 0203PI 0204TRC 0204LRC 0210FRC 0205R0201-DTI 0207V0204-DSV 0204PRC 0204TI 0208LRC 0204PI 0205TRC 0205LRC 0211FRC 0206R0201-E TI 0209V0204-ESV 0205PRC 0205TI 0210LRC 0205PI 0206TRC 0206LRC 0212FRC 0207R0201-FTI 0211V0204-FSV 0206PRC 0206TI 0212LRC 0206PI 0207放空热水回水SV 0207E0202V0207TRC 0207TI 0216PI 0209C0201V0206TI 0215V0201-BV0201-CTI 0214PI 0206PI 0207氮 气N0201-100 L1BPRC 0208V0204V0201-ATI 0213PI 0205V0205冷却水P0202PI 0208V0202V0203PRC 0207PI 0203FRC 0201P0201V0201PI 0201催化剂进料口催化剂进料口催化剂进料口催化剂进料口催化剂进料口催化剂进料口PI 0201N 0201-70 L 1BN 0202-70 L 1BN 0203-70 L 1BN 0204-70 L 1BC W S 0201-140 L |BE0201P S L 0201-70 L 1BP S L 0202-70 L 1BP S L 0203-70 L 1BP S L 0204-70 L 1BP S L 0205-70 L 1BP S L 0206-70 L 1BP S 0201-70 L 1BP S 0202-70 L 1BP S 0203-70 L 1BP S 0204-90 L 1BP G 0201-70 L 1BP G 0202-70 L 1BPG0203-70 L1B P G 0205-100 L 1BP G 0206-70 L 1BP G 0207-70 L 1BP G S 0203-20 L 1BP G S 0204-20 L 1BP G S 0205-20 L 1BP G S 0206-20 L 1BP G S 0207-20 L 1BP G S 0208-20 L 1BH0201-50 L1BH 0202-20 L 1BH 0203-20 L 1BH 0204-20 L 1BH 0205-20 L 1BH 0206-20 L 1BH 0207-20 L 1BP G 0207-50 L 1BV T 0201-20 L 1BV T 0202-20 L 1BV T 0203-20 L 1BV T 0204-20 L 1BV T 0205-20 L 1BV T 0206-20 L 1BFRC 0208V0201丙烯储罐P0201精丙烯进料泵V0204-A 活化剂加料罐V0204-B活化剂加料罐V0204-C活化剂加料罐V0204-D活化剂加料罐V0204-E活化剂加料罐V0204-F 活化剂加料罐聚合釜R0201-AE0201水蒸气换热器热水罐V0202P0202热水泵V0203氢气储罐V0204活化剂储罐V0205活化剂计量罐V0201-A 闪蒸罐丙烯缓冲罐V0207V0206旋风分离器C0201离心式压缩机E0202丙烯换热器LI 0202PI 0204V T 0207-20 L 1BPGS0201-50 L1BP G S 0202-50 L 1BP G 0201-25 L 1BP G 0202-25 L 1BP G 0203-25 L 1BP G 0204-25 L 1BP G 0205-25 L 1BP G 0206-25 L 1BPS0205-140 L1BP G 0204-100 L 1B聚合釜R0201-B聚合釜R0201-C聚合釜R0201-D聚合釜R0201-E 聚合釜R0201-FP L 0208-100 L 1BV0201-B 闪蒸罐V020-1C 闪蒸罐HS0201-100 L1B HS0202-100 L1B去回收LI 0201PI 0202C W S 0202-140 L |BC W S 0203-350 L 1BHWR0209-350 L1BH W R 0202-140 L 1BH W R 0203-140 L 1BH W R 0204-140 L 1BH W R 0205-140 L 1BH W R 0206-140 L 1BHWS0201-140 L1BC W S 0204-140 L |BC W S 0205-140 L |BC W S 0206-140 L |BC W S 0207-140 L |BC W S 0208-140 L |BC W S 0209-140 L |BH W R 0208-140 L 1BH W R 0207-140 L 1BMMMMMM初 步 设 计1:50去包装。

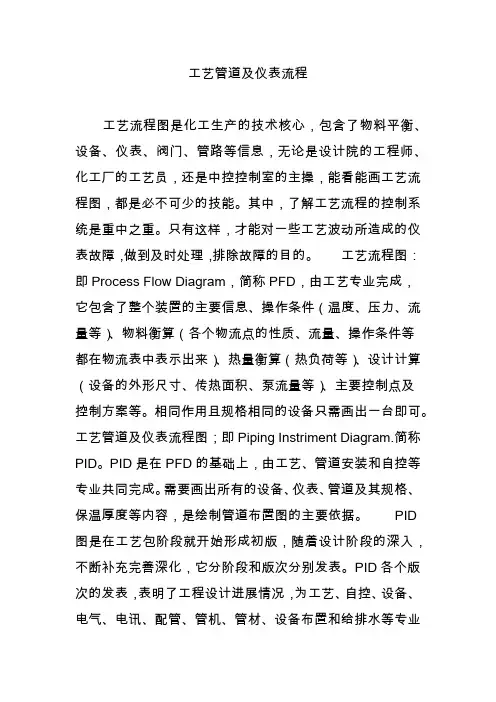

工艺管道及仪表流程工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，无论是设计院的工程师、化工厂的工艺员，还是中控控制室的主操，能看能画工艺流程图，都是必不可少的技能。

其中，了解工艺流程的控制系统是重中之重。

只有这样，才能对一些工艺波动所造成的仪表故障，做到及时处理，排除故障的目的。

工艺流程图：即Process Flow Diagram，简称PFD，由工艺专业完成，它包含了整个装置的主要信息、操作条件（温度、压力、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表示出来）、热量衡算（热负荷等）、设计计算（设备的外形尺寸、传热面积、泵流量等）、主要控制点及控制方案等。

相同作用且规格相同的设备只需画出一台即可。

工艺管道及仪表流程图；即Piping Instriment Diagram.简称PID。

PID是在PFD的基础上，由工艺、管道安装和自控等专业共同完成。

需要画出所有的设备、仪表、管道及其规格、保温厚度等内容，是绘制管道布置图的主要依据。

PID图是在工艺包阶段就开始形成初版，随着设计阶段的深入，不断补充完善深化，它分阶段和版次分别发表。

PID各个版次的发表，表明了工程设计进展情况，为工艺、自控、设备、电气、电讯、配管、管机、管材、设备布置和给排水等专业及时提供相应阶段的设计信息。

PID是基础设计和详细设计中主要成品之一，它反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。

PID图主要包含的内容1、用规定的类别图形符号和文字代号表示装置工艺过程的全部设备、机械和驱动机，包括需就位的备用设备和生产用的移动式设备，并进行编号和标注。

2、用规定的图形符号和文字代号，详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等，并进行编号和标注。

3、用规定的图形符号和文字代号表示全部检测、指示、控制功能仪表，包括一次性仪表和传感器，并进行编号和标注。
