二级建造师《建筑工程实务》案例分析真题及答案案例分析题背景:(一)某房屋建筑工程,建筑面积26800m2,地下二层,地上七层,钢筋混凝土框架结构,根据《建设工程施工合同(示范文本)》(GF-2013-0201)和《建设工程管理合同(示范文本)》(GF-2012-0202),建设单位分别与中标的施工总承包单位和监理单位签订了施工总承包合同和监理合同。
在合同履行过程中,发生了下列事件:事件一:经项目监理机构审核和建设单位同意,施工总承包单位将深基坑工程分包给了具相应资质的某分包单位,深基坑工程开工后,分包单位项目技术负责人组织编写了深基坑工程专项施工方案。
经该单位技术部门组织审核、技术负责人签字确认后,报项目监理机构审批。
事件二:室内卫生间楼板二次埋置套管施工过程中,施工总承包单位采用与楼板同抗渗等级的防水混凝土埋置套管、聚氨酯防水涂料施工完毕后,从下午5:00开始进行蓄水检验;次日上午8:30,施工总承包单位要求项目监理机构进行验收。
监理工程师对施工总承包单位的做法提出异议,不予验收。
事件三:在监理工程师要求的时间内,施工总承包单位提交了室内装修工程的进度计划双代号时标网络图(如下图所示),经监理工程师确认后按此组织施工。
事件四:在室内装修工程施工过程中,因建设单位设计变更导致工作C的实际施工时间为35天。
施工总承包单位以设计变更影响进度为由,向项目监理机构提出工期索赔21天的要求。
问题:1.分别指出事件一中专项方案编制、审批程序的不妥之处,并写出正确的做法。
(4分)2.分别指出事件二中的不妥之处,并写出正确的做法。
(4分)3.针对事件三的进度计划网络图,写出其计算工期、关键线路。
分别计算工作C与工作F的总时差和自由时差(单位:周)。
(9分)4.事件四中,施工总承包单位提出的工期索赔天数是否成立?说明理由。
(3分)解析1. 不妥之一:深基坑工程开工后,分包单位项目技术负责人组织编写了深基坑工程专项施工方案。
【案例题1】背景资料:A公司中标的某城市高架跨线桥工程,为15跨25m预应力简支梁结构,桥面宽22m,采用1200mm钻孔灌注桩基础,埋置式承台,Y形独立式立柱。
工程工期210天。
中标价2850万元。
经过成本预测分析,项目目标成本为2600万元,其中管理成本(间接成本)占10%。
根据总体安排,组建了以二级注册建造师(市政公用工程专业)王某为项目负责人的管理班子。
施工过程中发生如下事件。
事件一:编制目标成本时发现:相对于市场平均价而言,投标报价清单中灌注桩单价偏高,桥面沥青混凝土面层单价偏低,但都高于A公司成本价。
事件二:工程开工两个月后,因资金不足,贷款500万元,共支付利息30万元。
事件三:某承台开挖基坑时发现文物,按上级有关部门要求停工30天,导致总工期拖延10天,未发生直接成本损失。
问题:1.王某担任本工程项目负责人符合建造师管理有关规定吗?说明理由。
2.试用不平衡报价法解释事件一中A公司投标报价的做法。
3.本项目利息支出应计入哪类成本?项目目标成本中直接成本是多少?4.针对事件三,项目部可以提出哪些索赔要求?说明理由。
答案:1.王某担任本工程项目负责人符合市政公用工程二级注册建造师执业工程规模标准的规定。
理由:市政公用工程二级注册建造师可以担任单跨跨度小于40m,单项工程合同额小于等于3000万元的桥梁工程的项目负责人。
2.A公司投标报价时,将能够早日结算收回的项目提高了单价,对于后期项目则降低了单价,同时两者的报价都不低于A公司的成本价。
这样既不提高总价,不影响中标,又能在结算时得到更理想的经济效益。
3.本项目利息支出应计入间接成本。
项目目标成本中直接成本=2600万元×(1-10%)=2340万元4.针对事件三,项目部可以提出工期和窝工费用索赔。
理由:发现文物属于不可预见事件,造成的损失应由发包人承担。
【案例题2】资料:某市政道路排水管道工程长2.2km,道路宽为30m。
其中,路面宽18m,两侧人行道各宽6m;雨、污水管道位于道路中线两边各7m。
二建案例分析题及答案一、案例分析题。
1. 建筑工程的施工过程中,常常会遇到哪些质量问题?请结合具体案例进行分析,并提出解决方案。
2. 在二级建造师考试中,常见的建筑工程管理问题有哪些?请以实际案例为基础,进行详细分析,并提出解决方案。
3. 请结合具体案例,分析在建筑工程施工中可能出现的安全隐患,并提出相应的预防措施。
4. 以具体案例为基础,分析在建筑工程设计中可能出现的问题,并提出改进建议。
5. 请以具体案例为例,分析在建筑工程质量监督中可能出现的问题,并提出解决方案。
二、案例分析答案。
建筑工程的施工过程中,常常会遇到各种质量问题。
例如,在某高层建筑的施工过程中,发现了混凝土浇筑时出现的裂缝现象。
经过调查分析,发现是由于施工人员在浇筑混凝土时未按照规范要求进行振捣,导致混凝土密实度不够,从而出现了裂缝。
为了解决这一问题,我们可以采取加强对施工人员的技术培训,加强对施工工艺的监督等措施,以确保施工质量。
在二级建造师考试中,常见的建筑工程管理问题包括施工进度延误、材料管理不善、人员管理不当等。
以某大型土建工程项目为例,由于施工单位未能合理安排施工进度,导致工程延期交付使用。
为了解决这一问题,我们可以加强对施工进度的监督,合理调配施工人员和设备,确保施工进度的顺利进行。
在建筑工程施工中可能出现的安全隐患包括高空作业安全、施工现场管理不善等。
以某桥梁工程为例,由于施工单位未能严格执行安全操作规程,导致施工人员在高空作业时发生了坠落事故。
为了解决这一问题,我们可以加强对施工现场的安全管理,配备必要的安全设施和器材,加强对施工人员的安全教育和培训。
在建筑工程设计中可能出现的问题包括设计方案不合理、设计图纸错误等。
以某住宅小区设计为例,由于设计单位未能充分考虑到地质条件和环境因素,导致部分建筑结构出现了设计不合理的情况。
为了解决这一问题,我们可以加强对设计单位的审查和监督,确保设计方案的科学合理性。
在建筑工程质量监督中可能出现的问题包括监督不力、监督手段不足等。

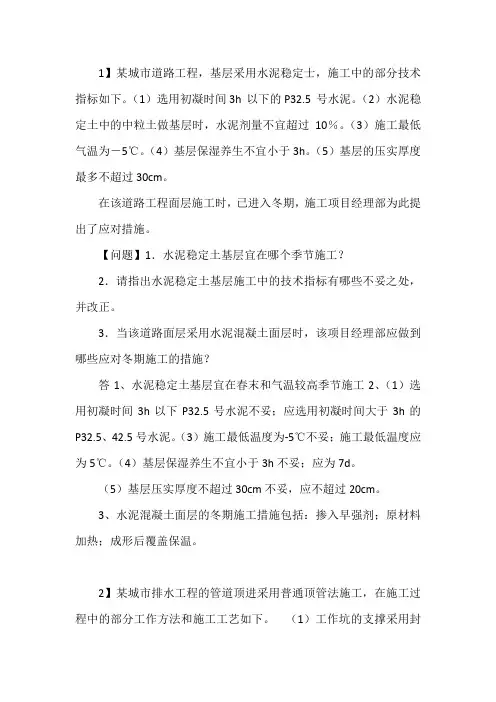

1】某城市道路工程,基层采用水泥稳定士,施工中的部分技术指标如下。
(1)选用初凝时间 3h以下的 P32.5号水泥。
(2)水泥稳定土中的中粒土做基层时,水泥剂量不宜超过10%。
(3)施工最低气温为-5℃。
(4)基层保湿养生不宜小于3h。
(5)基层的压实厚度最多不超过30cm。
在该道路工程面层施工时,已进入冬期,施工项目经理部为此提出了应对措施。
【问题】1.水泥稳定土基层宜在哪个季节施工?2.请指出水泥稳定土基层施工中的技术指标有哪些不妥之处,并改正。
3.当该道路面层采用水泥混凝土面层时,该项目经理部应做到哪些应对冬期施工的措施?答1、水泥稳定土基层宜在春末和气温较高季节施工2、(1)选用初凝时间3h以下P32.5号水泥不妥;应选用初凝时间大于3h的P32.5、42.5号水泥。
(3)施工最低温度为-5℃不妥;施工最低温度应为5℃。
(4)基层保湿养生不宜小于3h不妥;应为7d。
(5)基层压实厚度不超过30cm不妥,应不超过20cm。
3、水泥混凝土面层的冬期施工措施包括:掺入早强剂;原材料加热;成形后覆盖保温。
2】某城市排水工程的管道顶进采用普通顶管法施工,在施工过程中的部分工作方法和施工工艺如下。
(1)工作坑的支撑采用封闭式框架。
(2)采用手掘式顶管时,将地下水位降至管底以下0.3m 时开始顶管。
(3)管顶以上超挖稳定土时不得在135゜范围内。
(4)排水管道交叉时,排水圆管在上,铸铁管在下。
(5)施工中发现管道一侧少挖土12mm,而另一侧多挖土12mm,采用木杠支撑法进行纠偏。
该城市排水工程的某混凝土构筑物施工完成后,进行满水试验,结果发现该混凝土构筑物存在裂缝,为了防止混凝土构筑物产生裂缝,对后期的施工提出控制措施。
【问题】 1.根据哪些因素来选择管道的顶进方法? 2.普通顶管法宜在哪类土层中采用?3.施工过程中部分工作方法和施工工艺有哪些不妥之处?请改正。
4.排水管道交叉处理的原则是什么? 5.混凝土构筑物满水试验应依据怎样的程序进行? 6.混凝士构筑物满水试验的要点有哪几项? 7.混凝土构筑物裂缝的防治措施有哪些?答1、根据土层、管径、地下水位、附近地上地下构筑物与建筑物和设施等因素选择顶进方法。

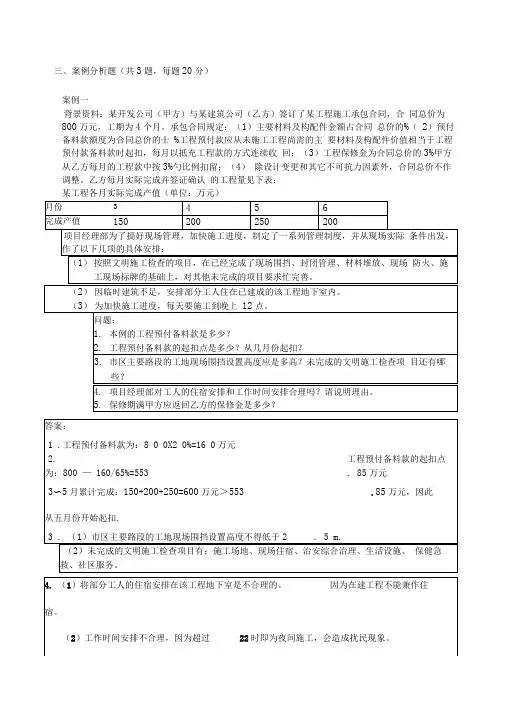

三、案例分析题(共3题,每题20分)案例一背景资料:某开发公司(甲方)与某建筑公司(乙方)签订了某工程施工承包合同,合同总价为800万元,工期为4个月。
承包合同规定:(1)主要材料及构配件金额占合同总价的%(2)预付备料款额度为合同总价的士%工程预付款应从未施工工程尚需的主要材料及构配件价值相当于工程预付款备料款时起扣,每月以抵充工程款的方式连续收回;(3)工程保修金为合同总价的3%甲方从乙方每月的工程款中按3%勺比例扣留;(4)除设计变更和其它不可抗力因素外,合同总价不作调整。
乙方每月实际完成并签证确认的工程量见下表:某工程各月实际完成产值(单位:万元)案例二背景资料:某写字楼工程,地下 1层,地上15层,框架剪力墙结构。
首层中厅高 12 米,施工单位的项目部编制的模板支架施工方案是满堂扣件式钢管脚手架,方案由项 目部技术负责人审批后实施。
施工中,某工人在中厅咼空搭设脚手架时随手将扳白手放在脚手架上,脚手架受振动后扳手从上面滑落, 顺着楼板预留洞口 (平面尺寸0.25mX 0.50m )砸到在地下室施工的王姓工人头部。
由于王姓工人认为在室内的楼板下作业 没有危险,故没有戴安全帽,被砸成重伤。
问题:说明该起安全事故的直接原因与间接原因。
写出该模板支架施工方案正确的审批程序。
扳手放在脚手架上是否正确?说明理由。
何谓“三宝”和“四口”?本例的预留洞口应如何防护?答案:1. 直接原因与间接原因包括:该工人违规操作,预留洞口未防护,王姓工人未戴安全帽, 现场安全管理不到位,安全意识淡薄。
2. 该施工方案应先由施工的技术负责人审批,该模板支架高度超过8米还应组织专家组审 查论证通过,再报监理审批同意。
3. 工具不能随意放在脚手架上,工具暂时不用应放在工具袋内。
4 . “三宝”是指安全帽、安全网、安全带。
“四口”是指预留洞口、楼梯口、通道口、电梯 井口。
楼板面等处边长为25cm~50cnm 勺洞口,可用竹、木等作盖板盖住洞口,盖板必须能保持四 周搁置均衡、固定牢靠,盖板应防止挪动移位。
XX二级建造师考试《建筑工程》案例分析题练习及答案案例分析题(一)背景资料:某高校新建宿舍楼工程,地下一层,地上五层,钢筋混凝土框架结构。
采用悬臂式钻孔灌注桩作为基坑支护结构,施工总承包单位按规定在土方开挖过程中实施桩顶位移监测,并设定了检测预警值。
施工过程中,发生了如下事件:事件一:项目经理安排安全员制作了安全警示标志牌,并设置了存在风险的重要位置,监理工程师在巡查施工现场时,发现仅设置了警告类标志,要求补充齐全其他类型警示标志牌。
事件二:土方开挖时,在支护桩顶设置了900mm高的基坑临边安全防护栏;在紧靠栏杆的地面上对方了砌块、钢筋等建筑材料。
挖土过程中,发现支护桩顶向坑内发生的位移超过预警值,现场立即停止挖土作业,并在坑壁墙设置锚杆以控制桩顶位移。
事件三:在主体结构施工前,与主体结构施工密切相关的某国家标准发生了重大修改并开始实施,现场监理机构要求修改施工组织设计,重新审批后才能组织实施。
事件四:由于学校开学在即,建设单位要求施工总承包单位在完成室内装饰装修工程后立即进行室内环境质量验收,并邀请了具有相应检测资质的机构到现场进行检测,施工总承包单位对此做法提出异议。
问题:1.事件一中,除了警告标志外,施工现场通常还应设置哪些类型的安全警示标志?2.分别指出事件二中错误之处,并写出正确做法。
针对该事件中的桩顶位移问题,还可以采取哪些应急措施?3.除了事件三中国家标准发生重大修改的情况外,还有哪些情况发生后也需要修改施工组织设计并重新审批?4.事件四中,施工总承包单位提出异议是否合理?并说明理由。
根据《民用建筑工程室内环境污染控制规范》,室内环境污染物浓度检测应包括哪些检测项目?参考答案:禁止、指令、提示。
(1)事件二中错误之处有:①设置900mm高的基坑临边防护栏杆不妥。
正确做法为:防护栏杆上杆离地高度为1.0~1.2m,下杆离地高度为0.5~0.6m。
②在“在紧靠栏杆的地面上对方了砌块、钢筋等建筑材料”不妥。

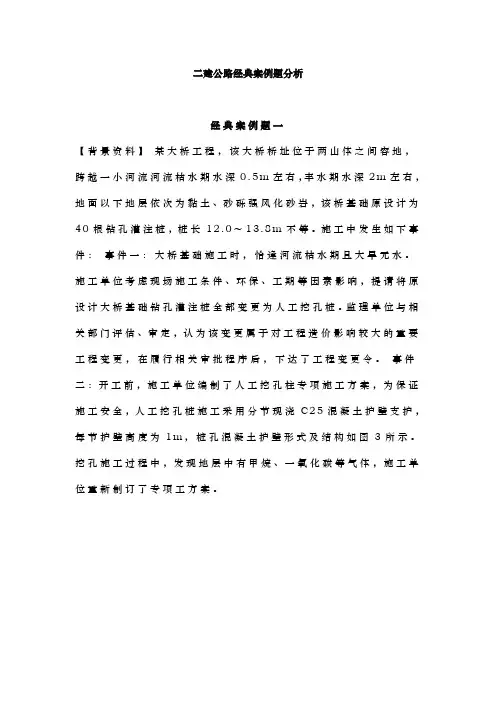

二建公路经典案例题分析经典案例题一【背景资料】某大桥工程,该大桥桥址位于两山体之间容地,跨越一小河流河流枯水期水深0.5m左右,丰水期水深2m左右,地面以下地层依次为黏土、砂砾强风化砂岩,该桥基础原设计为40根钻孔灌注桩,桩长12.0~13.8m不等。
施工中发生如下事件:事件一:大桥基础施工时,恰逢河流枯水期且大旱无水。
施工单位考虑现场施工条件、环保、工期等因素影响,提请将原设计大桥基础钻孔灌注桩全部变更为人工挖孔桩。
监理单位与相关部门评估、审定,认为该变更属于对工程造价影响较大的重要工程变更,在履行相关审批程序后,下达了工程变更令。
事件二:开工前,施工单位编制了人工挖孔柱专项施工方案,为保证施工安全,人工挖孔桩施工采用分节现浇C25混凝土护壁支护,每节护壁高度为1m,桩孔混凝土护壁形式及结构如图3所示。
挖孔施工过程中,发现地层中有甲烷、一氧化碳等气体,施工单位重新制订了专项工方案。
事件三:桩基础人工挖孔施工中,施工单位采取了如下做法:(1)挖孔作业时,至少每2h检测一次有毒有害气体及含氧量,保持通风;孔深大于10m时,必须采取机械强制通风措施。
(2)桩孔内设有防水灯泡照明,电压为220V。
(3)桩孔每开挖2m深度浇筑混凝土护壁。
【问题】 1.事件一中,监理工程师下达工程变更令之前,须履行哪两个审批程序?2.图3中,混凝土护壁形式属于外齿式还是内齿式?写出构造物A的名称,说明混凝土护壁节段中设置的管孔B的主要作用。
3.根据《公路工程施工安全技术规范》,图3中标注的D与H 的范围是如何规定的?事件二中,为防止施工人员发生中毒窒息事故,挖孔施工现场应配备哪些主要的设备、仪器?4.事件三中,逐条判断施工单位的做法是否正确?若错误,予以改正。
5.该大桥挖孔桩修订后的专项施工方案是否需要专家论证审查?说明理由。
【参考答案】1.(1)一是要报业主批准。
(2)二是要同承包人协商确定变更工程的价格不超过业主批准的范围。

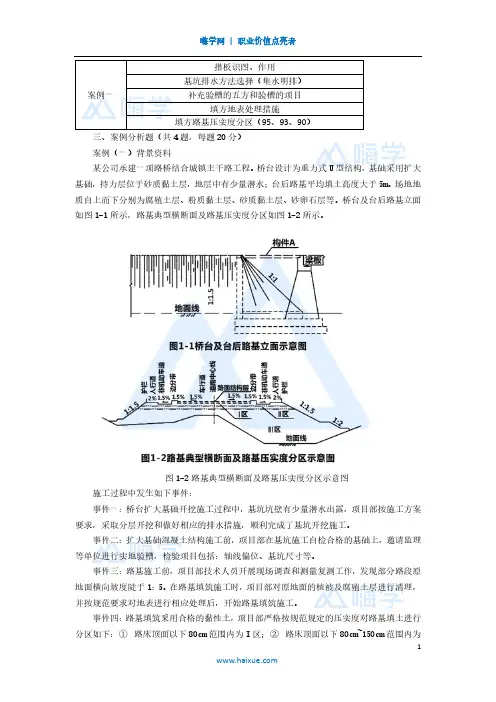

案例一 搭板识图、作用基坑排水方法选择(集水明排)补充验槽的五方和验槽的项目填方地表处理措施填方路基压实度分区(95、93、90)三、案例分析题(共4题,每题20分)案例(一)背景资料某公司承建一项路桥结合城镇主干路工程。
桥台设计为重力式U 型结构,基础采用扩大基础,持力层位于砂质黏土层,地层中有少量潜水;台后路基平均填土高度大于5m 。
场地地质自上而下分别为腐殖土层、粉质黏土层、砂质黏土层、砂卵石层等。
桥台及台后路基立面如图1-1所示,路基典型横断面及路基压实度分区如图1-2所示。
图1-2路基典型横断面及路基压实度分区示意图施工过程中发生如下事件:事件一:桥台扩大基础开挖施工过程中,基坑坑壁有少量潜水出露,项目部按施工方案要求,采取分层开挖和做好相应的排水措施,顺利完成了基坑开挖施工。
事件二:扩大基础混凝土结构施工前,项目部在基坑施工自检合格的基础上,邀请监理等单位进行实地验槽,检验项目包括:轴线偏位、基坑尺寸等。
事件三:路基施工前,项目部技术人员开展现场调查和测量复测工作,发现部分路段原地面横向坡度陡于1:5。
在路基填筑施工时,项目部对原地面的植被及腐殖土层进行清理,并按规范要求对地表进行相应处理后,开始路基填筑施工。
事件四:路基填筑釆用合格的黏性土,项目部严格按规范规定的压实度对路基填土进行分区如下:① 路床顶面以下80cm 范围内为I 区;② 路床顶面以下80cm~150cm 范围内为II区;③ 床顶面以下大于150cm为III区。
【问题】1. 写出图1-1中构件A的名称及其作用。
2. 指出事件一中基坑排水最适宜的方法。
3. 事件二中,基坑验槽还应邀请哪些单位参加?补全基坑质量检验项目。
4. 事件三中,路基填筑前,项目部应如何对地表进行处理?5. 写出图1-2中各压实度分区的压实度值(重型击实)。
【参考答案】1. 写出图1-1中构件A的名称及其作用。
构件A是桥头搭板;主要作用:防止桥梁与道路连接部分的不均匀沉降;缓轻车辆冲击荷载,防止桥头跳车。
三、案例分析题(共4题,(一)(二)(三)(四)题各20分)【案例一】背景资料某房屋建筑工程,建筑面积6800m2,钢筋混凝土框架结构,外墙外保温节能体系。
根据《建设工程施工合同(示范文本)》(GF-2013-0201)和《建设工程监理合同(示范文本)》(GF-2012-0202),建设单位分别与中标的施工单位和监理单位签订了施工合同和监理合同。
在合同履行过程中,发生了下列事件:事件一:工程开工前,施工单位的项目技术负责人主持编制了施工组织设计,经项目负责人审核、施工单位技术负责人审批后,报项目监理机构审查。
监理工程师认为该施工组织设计的编制、审核(批)手续不妥,要求改正;同时,要求补充建筑节能工程施工的内容。
施工单位认为,在建筑节能工程施工前还要编制、报审建筑节能##技术专项方案,施工组织设计中没有建筑节能工程施工内容并无不妥,不必补充。
事件二:建筑节能工程施工前,施工单位上报了建筑节能工程施工技术专项方案,其中包括如下内容:(1)考虑到冬期施工气温较低,规定外墙外保温层只在每日气温高于5℃的11:00~17:00之间进行施工,其他气温低于5℃的时段均不施工;(2)工程竣工验收后,施工单位项目经理组织建筑节能分部工程验收。
事件三:施工单位提交了室内装饰装修工程进度计划网络图(如下图所示),经监理工程师确认后按此组织施工。
事件四:在室内装饰装修工程施工过程中,因涉及变更导致工作C的持续时间变为36天,施工单位以设计变更影响施工进度为由提出22天的工期索赔。
问题:1.分别指出事件一中施工组织设计编制、审批程序的不妥之处,并写正确做法。
施工单位关于建筑节能工程的说法是否正确?说明理由。
2.分别指出事件二中建筑节能工程施工安排的不妥之处,并说明理由。
3.针对事件三的进度计划网络图,列式计算工作C和工作F时间参数中的缺项,并确定该网络图的计算工期(单位:周)和关键线路(用工作表示)4. 事件四中,施工单位提出的工期索赔是否成立?说明理由。
第1篇一、案例分析【案例背景】某市某建筑工程公司(以下简称“甲公司”)承接了一项政府投资的住宅工程项目,工程总投资为5000万元。
甲公司为了降低成本,决定在施工过程中采取一系列违规操作。
在工程招标阶段,甲公司违反招标投标法的规定,与供应商签订了不正当的合同,导致工程材料价格虚高。
在施工过程中,甲公司为了缩短工期,违反了安全生产法的规定,压缩了安全防护措施的时间,导致施工安全事故频发。
最终,该工程在验收时被认定为不合格工程。
【案例分析】1. 违反招标投标法的规定甲公司在工程招标阶段违反了招标投标法的规定,与供应商签订了不正当的合同。
根据《中华人民共和国招标投标法》第三十二条规定:“招标人不得与投标人串通投标,不得压低投标报价。
”甲公司的行为违反了该条规定,构成了不正当竞争。
2. 违反安全生产法的规定甲公司在施工过程中违反了安全生产法的规定,压缩了安全防护措施的时间,导致施工安全事故频发。
根据《中华人民共和国安全生产法》第四十三条规定:“施工单位应当根据工程特点和施工工艺,采取必要的安全防护措施,确保施工安全。
”甲公司的行为违反了该条规定,严重威胁了施工人员的人身安全。
3. 工程质量不合格甲公司在施工过程中采取违规操作,导致工程在验收时被认定为不合格工程。
根据《中华人民共和国建筑法》第五十八条规定:“建筑工程质量必须符合国家标准、行业标准。
”甲公司的行为违反了该条规定,损害了国家利益和人民群众的利益。
二、法律后果1. 违反招标投标法的规定甲公司违反招标投标法的规定,应当承担相应的法律责任。
根据《中华人民共和国招标投标法》第五十四条规定:“违反本法规定,招标人、招标代理机构与投标人串通投标的,处招标项目金额千分之五以上千分之十以下的罚款。
”甲公司可能面临罚款的处罚。
2. 违反安全生产法的规定甲公司违反安全生产法的规定,应当承担相应的法律责任。
根据《中华人民共和国安全生产法》第八十六条规定:“违反本法规定,施工单位未采取必要的安全防护措施,导致安全事故发生的,对直接负责的主管人员和其他直接责任人员依法给予行政处分;构成犯罪的,依法追究刑事责任。

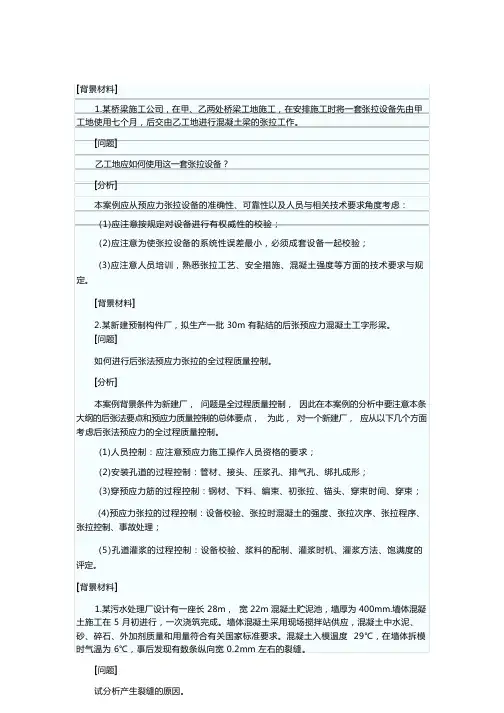

[背景材料]1.某桥梁施工公司,在甲、乙两处桥梁工地施工,在安排施工时将一套张拉设备先由甲工地使用七个月,后交由乙工地进行混凝土梁的张拉工作。
[问题]乙工地应如何使用这一套张拉设备?[分析]本案例应从预应力张拉设备的准确性、可靠性以及人员与相关技术要求角度考虑:(1)应注意按规定对设备进行有权威性的校验;(2)应注意为使张拉设备的系统性误差最小,必须成套设备一起校验;(3)应注意人员培训,熟悉张拉工艺、安全措施、混凝土强度等方面的技术要求与规定。
[背景材料]2.某新建预制构件厂,拟生产一批 30m 有黏结的后张预应力混凝土工字形梁。
[问题]如何进行后张法预应力张拉的全过程质量控制。
[分析]本案例背景条件为新建厂,问题是全过程质量控制,因此在本案例的分析中要注意本条大纲的后张法要点和预应力质量控制的总体要点,为此,对一个新建厂,应从以下几个方面考虑后张法预应力的全过程质量控制。
(1)人员控制:应注意预应力施工操作人员资格的要求;(2)安装孔道的过程控制:管材、接头、压浆孔、排气孔、绑扎成形;(3)穿预应力筋的过程控制:钢材、下料、编束、初张拉、锚头、穿束时间、穿束;(4)预应力张拉的过程控制:设备校验、张拉时混凝土的强度、张拉次序、张拉程序、张拉控制、事故处理;(5)孔道灌浆的过程控制:设备校验、浆料的配制、灌浆时机、灌浆方法、饱满度的评定。
[背景材料]1.某污水处理厂设计有一座长 28m,宽 22m 混凝土贮泥池,墙厚为 400mm.墙体混凝土施工在 5 月初进行,一次浇筑完成。
墙体混凝土采用现场搅拌站供应,混凝土中水泥、砂、碎石、外加剂质量和用量符合有关国家标准要求。
混凝土入模温度29℃,在墙体拆模时气温为6℃,事后发现有数条纵向宽 0.2mm 左右的裂缝。
[问题]试分析产生裂缝的原因。
[分析](1)从提供的背景看,有关原材料质量及配合比中水泥、砂、碎石、外加剂用量符合有关国家标准要求,说明出现裂缝与原材料质量和混凝土配合比无直接关系。
二级建造师考试建筑工程案例分析题附答案案例分析题(一)背景资料某高校新建新校区,包括办公楼、教学楼、科研中心,后勤服务楼、学生宿舍等多个单体建筑,由某建筑工程公司进行该群体工程的施工建设。
其中,科研中心工程为现浇钢筋混凝土框架结构,地上十层,地下二层,建筑檐口高度45米,由于有超大尺寸的特殊设备,设置在地下二层的试验室为两层通高;结构设计图纸说明中规定地下室的.后浇带需待主楼结构封顶后才能封闭。
在施工过程中,发生了下列事件:事件一;施工单位进场后,针对群体工程进度计划的不同编制对象。
施工单位分别编制了各种施工进度计划,上报监理机构审批后作为参建各方进度控制的依据。
事件二;施工单位针对两层通高试验室区域单独编制了模板及支架专项施工方案,方案中针对模板整体设计有模板和支架选型、构造设计、荷载及其效应计算,并绘制有施工节点详图。
监理工程师审查后要求补充该模板整体设计必要的验算内容。
事件三;在科研中心工程的后浇带施工方案中,明确指出:(1)梁、板的模板与支架整体一次性搭设完毕;(2)在楼板浇筑混凝土前,后浇带两侧用快易收口网进行分隔、上部用木板遮盖防止落入物料;(3)两侧混凝土结构强度达到拆模条件后,拆除所有底模及支架,后浇带位置处重新搭设支架及模板,两侧进行回顶,待主体结构封顶后浇筑后浇带混凝土。
监理工程师认为方案中上述做法存在不妥,责令改正后重新报审。
针对后浇带混凝土填充作业,监理工程师要求施工单位提前将施工技术要点以书面形式对作业人员进行交底。
事件四;主体结构验收后,施工单位对后续工作进度以时标网络图形式做出安排,如下图所示(时间单位:周)。
在第6周末时,建设单位要求提前一周完工,经测算工作D、E、F、G、H 均可压缩一周(工作I不可压缩),所需增加的成本分别为8万元、10万元、4万元、12万元、13万元。
施工单位压缩工序时间,实现提前一周完工。
问题:1.事件一中,按照编制对象不同,本工程应编制哪些施工进度计划?2.事件二中,按照监理工程师要求,针对模板及支架施工方案中模板整体设计,施工单位应补充哪些必要验算内容?3.事件三中,后浇带施工方案中有哪些不妥之处?后浇带混凝土填充作业的施工技术要点主要有哪些?4.事件四中,施工单位压缩网络计划时,只能以周为单位进行压缩,其最合理的方式应压缩哪项工作?需增加成本多少万元?参考答案:1 、(估计4分)施工总进度计划、单位工程进度计划、分阶段(专项工程)进度计划、分部分项工程进度计划2、(估计6分)模板及支架的承载力、刚度、抗倾覆验算3、((估计6分)1)1)不妥之一:梁、板的模板与支架整体一次性搭设完毕正确做法:后浇带模板与支架单独搭设2)不妥之二:待主体结构封顶后浇筑后浇带混凝土正确做法:待主体结构封顶后至少保留14天3)不妥之三:正确做法:(2) 1)采用微膨胀混凝土;2)比原结构高一等级混凝土;3)地下室防水后浇带至少保持养护28天(其他14天)4、(估计4分)压缩E工作;需增加成本10万元。
二级建造师经典案例30题《市政实务》【经典案例分析题一】某单位承建一北方城市道路工程,道路全长1.2km,横断面形式为三幅路,路面面层结构设计采用沥青混凝土,上面层为厚40mmSMA-13,中面层为厚60mmAC-20,下面层为厚80mmAC-25,道路各幅分配如图1-1所示。
雨水主管敷设于人行道下,管道平面布置如图1-2所示,路段地层局部存在湿陷性黄土,为防止路基发生不均匀沉降,设计单位在道路中增设了200mm厚的结构层。
项目部进场后按文明施工要求对施工现场进行了封闭管理,并在现场进出口设置了“五牌一图”。
图1-3雨水支管沟槽开挖断面示意图道路施工过程中发生如下事件:事件一:路基验收完成已是深秋,为在冬期到来前完成水泥稳定碎石基层,项目部经过科学组织,优化方案,集中力量,按期完成了基层的施工作业并做好了基层的防冻覆盖工作。
事件二:基层验收合格后,项目部采用开槽法进行DN300mm的雨水支管施工,雨水支管沟槽开挖断面如图1-3所示。
槽底浇筑混凝土基础后敷设雨水支管,现场浇筑C25混凝土对支管进行全包封处理。
事件三:雨水支管施工完成后,进入了面层施工阶段,施工单位在沥青面层压实作业时,上面层采用轮胎压路机进行碾压,中面层与下面层采用振动压路机进行碾压,压实过程中发现上面层SMA沥青混合料碾压时发生“推拥现象”,施工单位采取相关措施及时进行处理。
问题:1.指出设计单位增设的200mm厚结构层属于道路结构中的哪个层次及应采用什么样的材料施工。
2.“五牌一图”具体指哪些牌和图?3.请写出事件一中进入冬期施工的气温条件是什么?并写出水泥稳定碎石基层施工应在进入冬期前多少天完成。
4.请在图1-3雨水支管沟槽开挖断面示意图中选出正确的雨水支管开挖断面形式,开挖断面形式用(a)断面或(b)断面作答。
5.指出事件三中压实作业错误之处,并写出上面层碾压发生“推拥现象”时的处理措施。
答案:1.(1)属于道路结构中的垫层。
二级建造师考试市政实务案例分析题附答案 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#【最新资料,Word版,可自由编辑!】「案例1」背景材料:某项目部在北方地区承担某城市主干路道路工程施工任务,设计快车道宽11.25m,辅路宽9m.项目部应业主要求,将原计算安排在次年4月初施工的沥青混凝土面层,提前到当年11月上、中旬,抢铺出一条快车道以缓解市交通。
问题:1、为保证本次沥青面层的施工质量应准备几台摊铺机,如何安排施工操作?2、在临近冬季施工季施工的低温情况下,沥青面层采用的“三快二及时”方针是什么?碾压温度和碾压终了温度各控制在多少温度(℃)?3、沥青混凝土按矿料最大粒径可分哪四种?4、沥青混凝土配合比设计中采用的马歇尔试验技术指标有哪五项内容?案例1答案:1、对城市主干路应采用两台以上摊铺机作业(本工程可备两台)成梯队作业,联合摊铺全幅一气呵成,相领两幅之间重叠5~10cm,前后两机相距10~30m.摊铺机应具有自动调平、调厚,初步振实、熨平及调整摊铺宽度的装置。
2、“三快一及时”是:“快卸、快铺、快平”和“及时碾压成型”。
碾压温度为120~150℃,碾压终了温度控制在65~80℃。
3、主要有:粗粒式、中粒式、细粒式、砂粒式四种。
4、马歇尔试验技术指标有:稳定度、流值、空隙率,沥青和度和残留稳定度五项「案例2」背景材料:某地区新建一座大型自来水厂,主要单位工程有沉淀池、过滤池、消毒池等,整个工程由W建筑公司中标施工。
其中沉淀池为无盖圆形池,直径40m,基础为现浇混凝土结构,厚500mm,该基础由四周向中心呈漏斗型,其高点顶面标高22.50m,低点顶面标高22.10m;池壁采用预制板拼装外缠绕预应力钢丝结构,强度等级为C40.沉淀池现况原地下水位标高26.50m.问题:1.为保证壁板缝施工质量,从安装模板、混凝土浇筑、混凝土振动、混凝土养护几个工序简述如何操作。
背景资料:某水库枢纽工程主要由大坝及泄水闸等组成。
大坝为壤土均质坝,最大坝高15.5m,坝长1135m。
该大坝施工承包商首先根据设计要求就近选择某一料场,该料场土料黏粒含量较高,含水量适中。
在施工过程中,料场土料含水量因天气等各种原因发生变化,比施工最优含水量偏高,承包商及时地采取了一些措施,使其满足上坝要求。
坝面作业共安排了A、B、C三个工作班组进行填筑碾压施工。
在统计一个分部工程质量检测结果中,发现在90个检测点中,有25个点不合格。
其中检测 A班组30个点,有5个不合格点;检测B班组30个点,有13个不合格点;检测C班组30个点,有7个不合格点。
问题:1.在①羊脚碾;②振动平碾;③气胎碾;④夯板;⑤振动羊脚碾等机械中,适用于该大坝填筑作业的压实机械有哪些?2.该大坝填筑压实设计控制标准有哪些?填筑压实参数主要包括哪些?3.料场含水量偏高,为满足上坝要求,可采取哪些措施?4.根据质量检测统计结果,试采用分层法分析,指出哪个班组施工质量影响总体质量水平最大?标准答案答案解析1.①③④⑤。
2.压实度和最优含水率。
根据《碾压式土石坝设计规范》SL 274—2001的规定:“含砾和不含砾的黏性土的填筑标准应以压实度和最优含水率作为设计控制指标。
设计干密度应以击实最大干密度乘以压实度求得。
”土料填筑压实参数主要包括碾压机具的型号、振动频率和重量、进行速度、施工含水率、碾压遍数及铺土厚度等。
3.具体措施主要有:(1)改善料场的排水条件,深挖截水沟。
(2)含水量偏高的土料进行翻晒处理或采取轮换掌子面的办法。
(3)采用机械烘干法烘干等。
4.分层法列表见下表。
根据以上分层调查的统计数据表可知,B班组的施工质量对总体质量水平影响最大。
背景资料:某水利枢纽工程由电站、溢洪道和土坝组成。
主坝为均质土坝,上游设干砌石护坡,下游设草皮护坡和堆石排水体,坝顶设碎石路,工程实施过程中发生下述事件:事件1:项目法人委托该工程质量监督机构对于大坝填筑按《水利水电基本建设工程单元工程质量评定标准》规定的检验数量进行质量检查。
二级建造师《矿业实务》案例分析题【案例一】1、背景某新建矿井共有主井、副井和中央风井三个井筒,预计主井井筒施工准备时间为20个月,矿井建设关键线路是:主井井筒工程(18)→主井重车线(2)→水平运输大巷(10)→采区下部车场(2)→采区巷道(12)→工作面准备巷道(2)→工作面设备安装(2)→矿井试运转(2)→矿井投产移交。
以上括号内数字为工程的施工工期,单位为月2、问题(1) 该矿井建设总工期可以采用什么方法进行推算?答:该矿井建设总工期可以采用关键线路来进行推算,具本可根据井巷工程,土建和机电安装工程或主要生产设备订货、到货和安装时间来进行推算。
(2) 该矿井建井工期和总工期分别是多少?该矿井的建井工期是18+2+10+2+12+2+2+2=50(月)(3) 若副井比主井提前结束到底,请预测一下该矿井的建井工期答:若副井比主井提前结束到底,这时可能出现的情况有:1) 主井施工进度正常,矿井建设的关键线路不变,这时矿井建设的工期不会发生变化。
副井提前到底可提前进行主副井贯通工程施工工作,可加快井底车场巷道与硐室施工进度。
2) 主井施工进度拖延,矿井建设的关键线路不变,这时矿井建设的工期会发生拖延。
副井到底不会耽误井底车场巷道与硐室的施工进度,可提前安排部分工程施工。
3) 副井比计划工期提前较多,如果考虑在完成主、副井贯通工程施工后主井仍没有到底时,可提前安排原关键线路上主井重车线等工程施工,这种安排有可能使进度提前,即有可能缩短矿井建设工期。
【案例二】1、背景某矿井井底车场主要巷道的施工网络计划如图2G320030-3所示,,图中箭头线下方数据为工作时间,单位为月。
施工中,工作E由于业主修改设计,使其耽误或工期2个月,为维持原工期不变,经业主同意,施工单位增开了一辅助巷道,安排在D工作后面,G、H工作前面,工作名称为L,时间为1个月,可使工作G的施工时间缩短到3个月。
(见图103页,图2320030-3)2、问题(1)该井底车场主要巷道的计划工期是多少?施工中重点应控制哪些工作?答:该井底车场主要巷道的计划工期是18个月,施工或重点应控制关键线路上的工作,具本是:A、C、E、G、K。
二级建造师案例分析题
某市政工程有限公司为贯彻执行好注册建造师规章制度,在公司内开展了一次注册建造师相关制度办法执行情况的专项检查。
在检查中发现下述情况:
情况一:公司第一项目经理部承接一庭院工程,合同金额为853万元,其中有古建筑修缮分部工程。
施工项目负责人持有二级市政公用工程注册建造师证书。
情况二:公司第二项目经理部负责人是二级市政公用工程注册建造师,承接的是轻轨交通工程,合同金额为2850万元,其中轨道铺设工程分包给专业队伍。
该项目已处于竣工验收阶段。
在查阅分包企业签署的质量合格文件中,只查到了分包企业注册建造师的签章。
情况三:公司第三项目经理部承接的是雨污水管道工程。
在查阅该工程施工组织设计报审表时,发现工程名称填写得不完整,监理单位的名称写成了口头用的简称,监理工程师审查意见栏只有同意两字,施工项目负责人栏只有签名。
问题
1.指出第一项目经理部负责人执业范围的错误之处,并说明理由。
2.第二项目经理部负责人能承担该轻轨交通工程吗?为什么要将轨道铺设工程分包出去?
3.指出并改正分包企业质量合格文件签署上的错误。
4.指出并改正施工组织设计报审表填写中的错误。
(二)
某单位中标污水处理项目,其中二沉池直径51.2m,池深5.5m。
池壁混凝土设计要求为C30、P6、F150,采用现浇施工,施工时间跨越冬季。
施工单位自行设计了池壁异型模板,考虑了模板选材、防止吊模变形和位移的预防措施,对模板强度、刚度、稳定性进行了计算,考虑了风荷载下防倾倒措施。
施工单位制定了池体混凝土浇筑的施工方案,包括:①混凝土的搅拌及运输;②混凝土的浇筑顺序、豢度及振捣方法;③搅拌、运输琴振捣机械的型号与数量;④预留后浇带的位置及要求:⑤控制工程质量的措施。
在做满水试验时,一次充到设计水深,水位上升速度为5m/h,当充到设计水位12h后,开始测读水位测针的初读数,满水试验测得渗水量为2.5L/(m2d),施工单位认定合格。
问题
1.补全模板设计时应考虑的内容。
2.请将混凝土浇筑的施工方案补充完整。
3.修正满水试验中存在的错误。
(三)
某城市市区主要路段的地下两层结构工程,地下水位在坑底以下2.0m。
基坑平面尺寸为145m20m,基坑挖深为12m,围护
结构为600mm厚地下连续墙,采用四道609mm钢管支撑,竖向间距分别为3.5m、3.5m和3m。
基坑周边环境:西侧距地下连续墙2.0m处为一条4车道市政道路;距地下连续墙南侧5.0m 处有一座5层民房;周边有三条市政管线,离开地下连续墙外沿距离小于12m。
项目经理部采用2.0m高安全网作为施工围挡,要求专职安全员在基坑施工.期间作为安全生产的第一责任人进行安全管理,对施工安全全面负责。
安全员要求对电工及架子工进行安全技能培训,考试合格持证方可上岗。
基坑施工方案有如下要求:
(1)基坑监测项目。
主要为围护结构变形及支撑轴力。
(2)由于第四道支撑距坑底仅2.0m,造成挖机挖土困难,把第三道支撑下移1.0m,取消第四道支撑。
问题
1.现场围挡不合要求,请改正。
2.项目经理部由专职安全员对施工安全全面负责是否妥当?为什么?
3.安全员要求持证上岗的特殊工种不全,请补充。
4.根据基坑周边环境,补充监测项目。
5.指出支撑做法的不妥之处;若按该支撑做法施工可能造成什么后果?
(四)
某市政跨河桥上部结构为长13m单跨简支预制板粱,下部结构由灌注桩基础、承台和台身构成。
施工单位按合同工期编制了如下网络计划图,经监理工程师批准后实施。
在施工过程中,发生了以下事件:
事件一:在进行1号基础灌注桩施工时,由于施工单位操作不当,造成灌注桩钻孔偏斜,为处理此质量事故,造成3万元损失,工期延长了5d。
事件二:工程中所使用的钢材由业主提供,由于钢材进场时间比施工单位要求的日期拖延了4d,l号基础灌注桩未按计划开工,施工单位经济损失2万元。
事件三:钢筋进场后,施工单位认为该钢筋是由业主提供的,仅对钢筋的数量验收后,就将其用于钢筋笼的加工;监理工程师发现后,要求停工整改,造成延误工期3d,经济损失1万元。
问题
1.根据网络图计算该工程的总工期,找出关键线路。
2.事件一、二、三中,施工单位可以索I暖}醣费用相工期是多少?说明索赔的理由。
3.事件一中造成钻孔偏斜的原因可能有哪些?
4.事件三中监理工程师要求停工整改的理由是什么?
案例分析题
(一)
1.第一项目经理部负责人执业范围的错误之处:庭院工程包括古建筑修缮分部工程。
理由:二级市政公用工程注册建造师不可以承接古建筑修缮分部工程。
2.第二项目经理部负责人能承担该轻轨交通工程。
因为二级市政公用工程注册建造师可以承接单项工程合同额小于3000万元的轻轨交通工程,但不包括轨道铺设工程,所以要把轨道铺设工程分包出去。
3.分包企业质量合格文件签署上的错误:分包企业注册建造师的签章。
正确做法:分包工程施工管理文件应当由分包企业注册建造师签章。
分包企业签署质量合格的文件上,必须由担任总包项目负责人的注册建造师签章。
4.施工组织设计报审表填写中的错误及其正确做法:
(1)错误:工程名称填写得不完整。
正确做法:工程名称填写必须完整。
(2)错误:监理单位的名称写成了口头用的简称。
正确做法:监理单位的名称要完整。
(3)错误:监理工程师审查意见栏只有同意两字。
正确做法:还应有监理工程师的签名。
(4)错误:施工项目负责人栏只有签名。
、
正确做法:还应有施工单位的签章。
(二)
1.模板设计时还应考虑的内容:
(1)各部分模板的结构设计,各节点的构造,以及预埋件、止水片等的固定方法。
(2)脱模剂的选用。
(3)模板的拆除程序、方法及安全措施。
2.混凝土浇筑的完整施工方案:
(1)混凝土配合比设计及外加荆的选择。
(2)混凝土的搅拌及运输。
(3)搅拌车及泵送车停放位置。
(4)混凝土分仓布置、浇筑顺序、速度及振捣方法。
(5)预留施工缝的位置及要求。
(6)预防混凝土施工裂缝的措施。
(7)变形缝的施工技术措施。
(8)季节性施工的特殊措施。
(9)控制工程质量的措施。
(10)安全生产的措施。
(11)搅拌、运输及振捣机械的型号与数量。
(12)劳动组合。
3.满水试验中存在的错误以及修正:
(1)错误之处:一次充到设计水深。
正确做法:向池内注水分3次进行,每次注入为设计水深的1/3。
(2)错误之处:水位上升速度为5m/h。
正确做法:注水水位上升速度不超过2m/24h。
(3)错误之处:当充到设计水位12h后,开始测读水位测针的初读数。
正确做法:池内水位注水至设计水位24h以后,开始测读水位测针的初读数。
(4)错误之处:满水试验测得渗水量为2.5L/(m2d),施工单位认定合格。
正确做法:满水试验测得渗水量不得超过2L/(m2d)才认定合格。
(三)
1.现场围挡的高度不应低于
2.5m。
2.项目经理部由专职安全员对施工安全全面负责不妥当。
理由:应由施工单位主要负责人对施工安全全面负责。
3.安全员要求持证上岗的特殊工种不全,还需补充:电焊工、爆破工、机械工、起重工、机械司机。
4.根据基坑周边环境,补充的监测项目:周围建筑物、地下管线变形;地下水位;桩、墙内力;锚杆拉力;立柱变形;土体分层竖向位移;支护结构界面上侧向压力。
5.支撑做法的不妥之处:第三道支撑下移1.Om,取消第四道支撑。
若按该支撑做法施工可能造成墙体水平变形和墙体竖向变位的后果。
(四)
1.该工程的总工期=(3+10+2+16+20+20+5+15+3)d=94d,关键线路为①一②一③一④一⑥一⑧一⑨一⑩⑾⑿。
2.事件一中,施工单位不可以索赔费用和工期。
理由:由于施工单位操作不当造成的损失应南施工单位承担。
事件二中,施工单位可以索赔费用2万元,可以索赔工期4d。
理由:由业主提供的钢材进场时间拖延的责任应由业主承担,且1号基础灌注桩是关键工作,因此既可以索赔费用,也可以索赔工期。
事件三中,施工单位不可以索赔费用和工期。
理由:虽然钢筋是由业主提供的,但是施工单位应进行检验,未经检验而用于工程中,监理工程师有权要求停工整改,造成的损失和工期拖延应由施工单位承担。
3.事件一中造成钻孔偏斜的原因可能是:①钻头受到侧向力;
②扩孔处钻头摆向一方;③钻杆弯曲、接头不正;④钻机底座未安置水平或位移。
4.事件三中监理工程师要求停工整改的理由:施工单位仅对钢筋的数量验收,而未对其质量进行验收。
