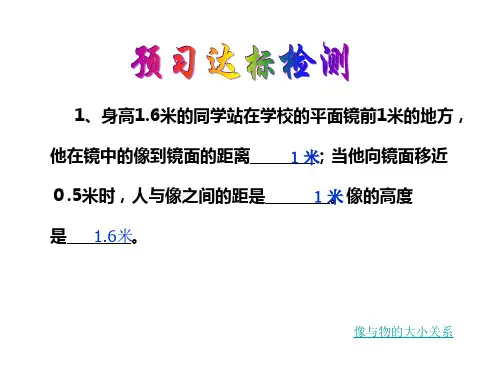

平面镜成像作图题

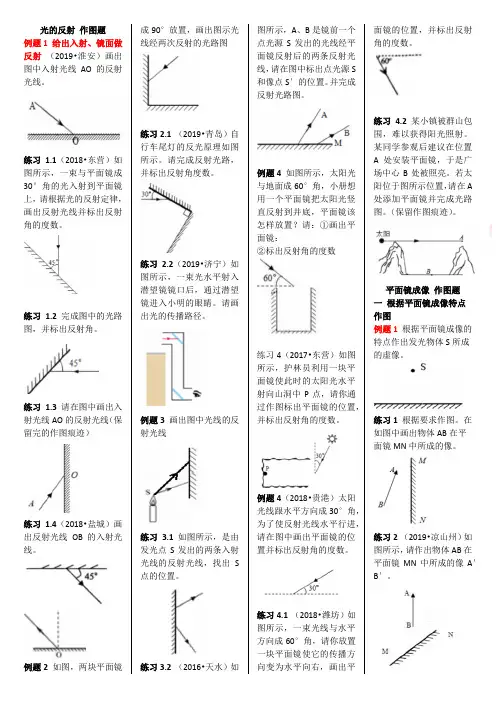

光的反射作图题例题1 给出入射、镜面做反射（2019•淮安）画出图中入射光线AO的反射光线。

练习1.1（2018•东营）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数。

练习 1.2完成图中的光路图，并标出反射角。

练习 1.3请在图中画出入射光线AO的反射光线（保留完的作图痕迹）练习1.4（2018•盐城）画出反射光线OB的入射光线。

例题2如图，两块平面镜成90°放置，画出图示光线经两次反射的光路图练习2.1（2019•青岛）自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

练习2.2（2019•济宁）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

例题3画出图中光线的反射光线练习 3.1如图所示，是由发光点S发出的两条入射光线的反射光线，找出S点的位置。

练习3.2 （2016•天水）如图所示，A、B是镜前一个点光源S发出的光线经平面镜反射后的两条反射光线，请在图中标出点光源S和像点S′的位置。

并完成反射光路图。

例题4 如图所示，太阳光与地面成60°角，小册想用一个平面镜把太阳光竖直反射到井底，平面镜该怎样放置？请：①画出平面镜：②标出反射角的度数练习4（2017•东营）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数。

例题4（2018•贵港）太阳光线跟水平方向成30°角，为了使反射光线水平行进，请在图中画出平面镜的位置并标出反射角的度数。

练习4.1（2018•潍坊）如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

练习 4.2某小镇被群山包围，难以获得阳光照射。

某同学参观后建议在位置A处安装平面镜，于是广场中心B处被照亮。

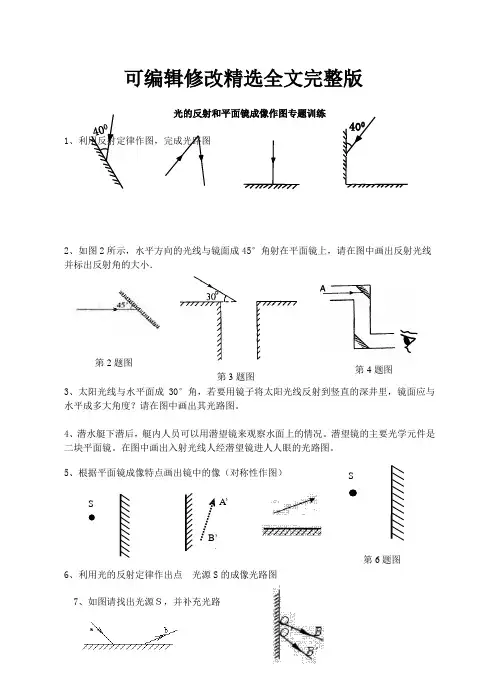

可编辑修改精选全文完整版光的反射和平面镜成像作图专题训练1、利用反射定律作图，完成光路图2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。

4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在图中画出入射光线人经潜望镜进人人眼的光路图。

5、根据平面镜成像特点画出镜中的像（对称性作图）6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源Ｓ，并补充光路第2题图 400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线9、如图所示，电视遥控器对着天棚也能遥控电视机。

图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。

10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。

甲： 乙：11、如图所示，S ′为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路.12、如图所示，物体AB 上的B 点在平面镜里所成的像点为B ＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A ＇B ＇．13、如图,发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.14、请画出看见发光点S 的像的范围第9题图A B 第8题图 第11题图 第12题图 第13题图。

《平面镜成像作图》一、作图题1.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

4.如图所示，水平地面上有一障碍物ABDC，较大平面镜MN在某一高度水平放置，试用作图法求出眼睛位于O点从平面镜中所能看到障碍物后方地面的范围．5.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

（要求保留必要的辅助线）6.已知发光点S在平面镜中的像是S´，在图中作出镜面的位置及沿SA方向的入射光线被反射后的光路．7.如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。

8.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

9.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．10.试在图中画出钟表两指针像的位置．11.如图所示，眼睛A通过平面镜看到点光源的像S＇，请按要求完成作图：①作出点光源S；②作出眼睛A看到点光源S的光路图．12.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

13.根据光的传播方向，请在图中画出平面镜。

14.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．15.小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标出了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．16.如图所示是同一发光点S发出的经过平面镜反射后的两条反射光线，请用作图法画出发光点S的位置。

七年级下册科学平面镜成像作图题Company number：【0089WT-8898YT-W8CCB-BUUT-202108】平面镜成像作图题1.在图18中做出人看到球的光路图。

2.根据平面镜成像特点，在图丙中画出物体AB所成的像．3.（1）作出图（a）中物体AB在平面镜中所成的像A′B′4.在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。

(1)根据平面镜成像的特点作出像点C对应的物点D。

(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。

5.请利用光的反射定律，作图确定烛焰上A点在平面镜中像的位置．答案：画出法线、像点A'(1分)画出入射光线、反射光线(1分) (只画一组入射光线、反射光线；没画法线；未标光的传播方向或方向标反，各扣O．5分)为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。

7.根据平面镜成像特点，在图9中画出物体AB在平面镜MN中所成的像A′B′。

8.请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′.9.如图8所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。

10.根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像AB。

答案：对称1分；正立1分；虚像1分。

11.如图11所示，平面镜前一个发光点S和它的两条光线，请在图中作出S 在平面镜中的像，并作出这两条光线的反射光线。

12. (1)如图甲所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光。

请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．13.如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

光学作图专题光的反射、平面镜成像、光的折射作图(1)光与平面镜成30°角射在平面镜上，如图1所示， 明反射角的大小.(2)画出图2物体AB 在平面镜M 中所成的像. 2.图中S 是一个点光源，S 发出的哪一条入射光线经过镜面发射后通过点A ,请作出这条入射光线.请在图中画出点光源S 的位置。

5 .如图所示，平面镜前有一点光源S 发出的一束光线被平面镜反射后经过A 点, 请作出该光线的光路图。

6 .如图所示,一束光线在空气和水两种介质的界面上同时发生反射和折射，图中已标出反射光线，请画出折 射光线的大致方向和入射光线.第1页，共6页3.如图所示 光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

4. 如图所示，由点光源S 发出的一束光AB 射到镜面MN 上， CD 是由S 发出的另一束入射光的反射光， 请根据光的反射定律画出它的反射光线，并标 1. 图27.如图所示，根据光的反射定律画出入射光线4。

的反射光线OB，并标出反射角的度数.8.如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

9. ( 1)图1中入射光线与镜面成30度角，请你完成光路图并标出反射角.(2)钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包.图2中已经标出了入射10.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线.11.在图中作出物体AB在平面镜中所成的虚像4/ B/.12.如图所示，S是一个发光点，S,是它在平面镜中成的像，S4是S发出的一条光线，请在图中画出平面镜的位置和S4经平面镜反射后的光线。

13.如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜.14.物体4B放在平面镜前，请在图中画出它经平面镜所成的像。

第2页，共6页15.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线（大致方向）.16.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线4。

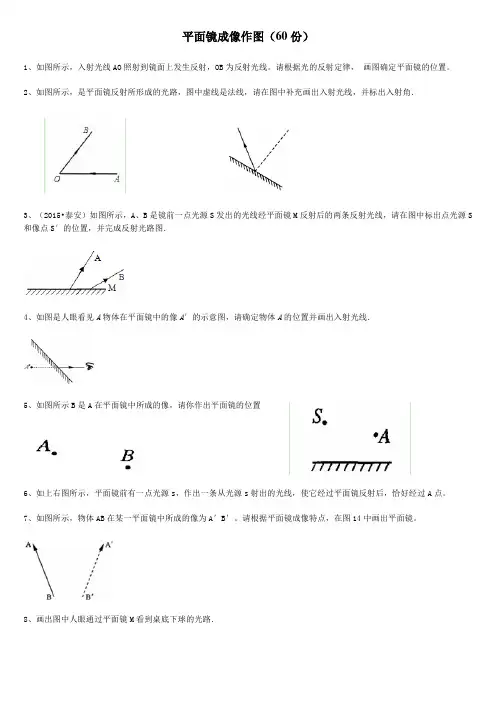

平面镜成像作图（60份）
1、如图所示，入射光线AO照射到镜面上发生反射，OB为反射光线。

请根据光的反射定律，画图确定平面镜的位置。

2、如图所示，是平面镜反射所形成的光路，图中虚线是法线，请在图中补充画出入射光线，并标出入射角．
3、（2015•泰安）如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S 和像点S′的位置，并完成反射光路图．
4、如图是人眼看见A物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．
5、如图所示B是A在平面镜中所成的像，请你作出平面镜的位置
6、如上右图所示，平面镜前有一点光源s，作出一条从光源s射出的光线，使它经过平面镜反射后，恰好经过A点。

7、如图所示，物体AB在某一平面镜中所成的像为A′B′。

请根据平面镜成像特点，在图14中画出平面镜。

8、画出图中人眼通过平面镜M看到桌底下球的光路．
9、如下左图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。

请你运用光学知识作图说明这个小孩为什么能看到水中的明月。

（保留作图的痕迹）
10、如下右图所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及SA的反射光线。

11、如图所示，请画出这名同学在平面镜中看到足球的光路(只画一条光线即可)。

12、画出发光点S发出的光线经平面镜反射后过图中P点的光路图
13如果用下图表示小铭，小铭要想看到自己的全身像，则画出镜面的大小和标出镜的长度。

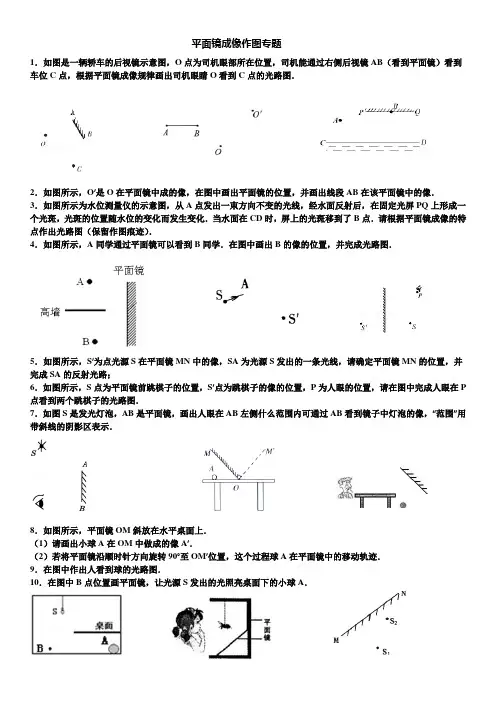

平面镜成像作图专题1．如图是一辆轿车的后视镜示意图，O点为司机眼部所在位置，司机能通过右侧后视镜AB（看到平面镜）看到车位C点，根据平面镜成像规律画出司机眼睛O看到C点的光路图．2．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．3．如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）．4．如图所示，A同学通过平面镜可以看到B同学．在图中画出B的像的位置，并完成光路图．5．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请确定平面镜MN的位置，并完成SA的反射光路；6．如图所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P 点看到两个跳棋子的光路图．7．如图S是发光灯泡，AB是平面镜，画出人眼在AB左侧什么范围内可通过AB看到镜子中灯泡的像，“范围”用带斜线的阴影区表示．8．如图所示，平面镜OM斜放在水平桌面上．（1）请画出小球A在OM中做成的像A′．（2）若将平面镜沿顺时针方向旋转90°至OM′位置，这个过程球A在平面镜中的移动轨迹．9．在图中作出人看到球的光路图．10．在图中B点位置画平面镜，让光源S发出的光照亮桌面下的小球A．11．如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的光路图（可取昆虫下部的任何一点作图）12．如图所示，平面镜MN前有一个发光点S，S1是它在平面镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试做出转动后平面镜的位置．13．试在图中画出钟表两指针像的位置．14．某中学举办一次别开生面的“物理体育比赛”，比赛中有如下一个项目：从A点起跑到XY线上抱起一个实心球，然后跑到B点（如图所示），要求跑过的距离最短，试用光学知识在图中作出这个最短距离的路线．15．如图所示，AB为平面镜，MN为水平放置在平面镜上方的遮光板，S为一发光点，请问人眼能在平面镜中看到发光点S吗？若能，请画出眼睛能在平面镜中看到发光点S的范围．16．如图，暗室的墙上挂着一面镜子MN，对面墙上开了一个小窗．镜前有一光源A，试作出光源A照亮窗外的范围．17．如图所示，在平面镜前有A、B两光点，人站在镜什么位置观察A、B两点恰好重叠．用作图方法，求出人眼所在位置．18．如图甲所示，魔术箱正面有透明玻璃板（内部有一块平面镜），从P处放入一物，箱中见不到该物体；换从Q 处放入，箱中却见到两个此物体．图乙是这种魔术箱的一个剖面图，试在此图中作出平面镜的位置以及图中物AB 在平面镜中所成的像．19．如图所示，S为发光点，S′是S在平面镜中的像，S发出的一条入射光线的反射光线在AB方向上，请在图中画出平面镜的位置及这条入射光线．20．按要求完成下列光路图．（1）请在图甲中作出AB在平面镜中所成的像．（2）如图乙所示，一束光射向三棱镜，画出这束光两次折射的大致光路．（3）图丙中的两架敌机，一架是实际飞机，一架是小明从潜水艇上观察到的该飞机的像，请你用作图法确定哪架是实际飞机．21．如图一个人站在房中，想在墙壁AB上挂一平面镜，通过平面镜观察到天花板上吸顶灯MN的全貌．用作图法作出镜的大小及位置．22．MN为一平面镜，作出能看见像A′B′的范围（即眼睛在什么位置能看见AB的像）．23．问题解决题：小明家的厨房如图所示（所给图为俯视图），由于太暗，小明就找了2块平面镜，并固定在墙上，使从窗户射进的光线照亮煤气灶．请你完成这个光路图，并在图中标出光路中各入射角的度数．24．请画出月亮在如图池塘中的像以及小阳看到月亮像的光路．25．如图，距地面2米高的墙上有一发光点S，水平射出一束光线，投射到一竖直放置的平面镜上，平面镜距离墙1米．当平面镜绕过入射点O的水平轴转动某一角度θ后，墙上反射光斑向下移动了米，求平面镜转过的角度θ并完成光路图．26．如图所示：发光点S经平面镜MN反射后在碍障物CD后面出现一片明亮区域，请画出明亮区的范围．（用阴影表示）27．如图所示，CD为一档板，请画出在平面镜MN中能看到物体AB全部像的范围．28．如图所示，PQ为一根很薄的刻度尺，尺上有一小孔S，MN为平面镜，A，B为不透明的挡板．一个人用眼睛紧贴着刻度尺靠近小孔S，通过平面镜观看刻度尺，试用作图法画出人眼能够看到刻度尺的范围（作出光路图并用笔画线标出人眼看到的范围）．29．当我们面对一面镜子举起右手时，我们会看到镜子里的“人﹣﹣自己”举起了左手．现有两块平面镜．请你设计一个方案．使得你举起右手时，在镜子里的“你”也举起了右手．请用一个点表示人所在的位置，利用对称法画出成像光路示意图．30．如图所示，用作图法画出发光点S发出的一条光线经平面镜MN反射，再次经过平面镜M1N1反射后并且通过点P的光线的光路图．。

平面镜成像作图一、作图题1.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图，根据平面镜成像的特点，画出物体AB在平面镜MM′中的像A′B′。

4.根据平面镜的成像特点，请在图中画出物体AB在平面镜中所成的像。

5.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

6.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

7.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

(要求保留必要的辅助线)8.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图．9.如图，岸边树梢C处有一鸟巢，水中B处有一条鱼，人眼在A点看到水中出现“鱼钻鸟巢”的景象，请作出人眼看到这种景象的光路图。

10.如图所示，一只蜻蜓(用A点表示)停在水池上方。

请在图中标出蜻蜓在水中的像A.(要求保留作图痕迹)11.“猴子捞月”的故事同学们耳熟能详.如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．12.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

13.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．14.如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。

请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。

15.一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)16.如图所示，平面镜前的地面上立有一物体AB，请画出物体AB在平面镜中所成的像(保留作图痕迹)。

平面镜成像作图练习1请在下列图画出物体AB在平面镜中的像A'B'(保存作图痕迹)。

2 根据平面镜成像特点，在左下列图中画出物体AB在平面镜MN中所成的像A'B'。

3如下列图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。

5己知点光源A和两条反射光线，试在图中画出平面镜的位置。

6如下列图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

7如下图，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．8在下列图作出物体通过平面镜所成的像。

9如下图为激光液面控制仪的原理简图。

由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的8点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。

请通过作图找出B点的准确位置。

法一：利用反射定律做图：画出法线得1分．画出反射线并标出B点再得1分。

法二：利用成像特点(物像对称)做图：画出物体的像(对称点)得1分，画出反射光线得1分。

10如下图，S是一个发光点S'是它通过平面镜所成的像，SA是S发出的一条光线。

请在图中画出平面镜的位置和SA经平面镜反射后的光线。

11根据平面镜成像的特点，作出物体AB在平面镜中所成的像．12如下图，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．18如下图，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。

14(1)如图(甲)所示，S是点光源，S'是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。

15如下图，在平面镜右方有一发光点S，OB、O'B'。

专题03 利用平面镜成像特点作图（二）题型二：物（像）、镜定线（完成光路图）①已知物点（光源或像点）、平面镜和部分光线完成光路图解题技巧：此类题目是在题型一①的基础上，即根据平面镜成像特点找到像点（或光源），再根据像的形成原理：反射光线的反向延长线过像点进行连线交平面镜于一点，再根据题目要求完成光路图。

有些时候题目中没有部分光线，我们应该根据题目中的具体要求去完成光路图，如练习2、3、4、5、6。

例题1 如图3-19所示，S′是点光源S在平面镜中所成的像，要求：画出点光源S，补全入射光线。

图3-19【解题思路】平面镜成的像与物体关于镜面对称，知道像的位置，可画出点光源S；反射光线与平面镜的交点为入射点，连接S和入射点为入射光线。

解：过S′作平面镜的垂线，在平面镜的另一侧截取与平面镜到S′相等的距离作出像点S′对称点S，即点光源S；反射光线与平面镜的交点为入射点，连接S和入射点并画上箭头为入射光线，如图3-20所示。

图3-20【点拨】本题考查了平面镜成像特点的应用，属于基础题目。

但完成光路的作图光线一定要画出箭头表示光传播的方向。

例题2（中考题型）如图3-21中，请利用平面镜成像特点画出烛焰S点的像S′，并画出眼睛A点看到像S′的光路图。

图3-21【解题思路】先根据平面镜成像的特点作出S的像；再根据平面镜成像原理可知，反射光线的反向延长线会过S的像点S′，连接像点S′与A点找到入射点，则与平面镜的交点为入射点，最后完成光路图即可。

解：先通过平面镜作出发光点S的对称点S′即为S的像；连接S′A交平面镜于一点，连接S点与入射点并标上箭头即为入射光线，入射点和A点上标上箭头为反射光线。

如图3-22所示。

图3-22【点拨】明确平面镜成像的实质，并把握好作图的顺序，是完成此题的关键。

同时，还要注意实线、虚线的区别。

由于是按平面镜成像规律作图，所以不要画蛇添足地画法线！练习1（中考题型）如图3-23所示，S′是发光点S在平面镜中所成的像，请在图中画出另一条入射光线和它的反射光线。

试卷主标题姓名：__________ 班级：__________考号：__________一、作图题（共11题）1、S 为平面镜MN 前的一个发光点，A 为平面镜前某一点，请在图上画出所有通过A 点的光线。

2、现在时刻是下午 3 点 40 分，请在图中画出此刻从时钟正对面的镜子里看见的时针和分针的位置．（说明①注意分针要比时针长；②时针只要画在对应的区间范围内即可．）3、图中A＇B＇是物体AB经平面镜所成的像，请在图中作出平面镜。

4、（1）如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也“能更好地在节电的情况下通过光的反射对楼道进行照明。

请面出灯S在镜中的像S'，及灯S经过镜子照射到下层楼道A点的光路。

（________）（2）如图所示，A'B'是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

（_______）（3）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光路图。

（_______）5、如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

6、画出图中人眼通过平面镜M看到桌底下球的光路．7、请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．8、如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．9、请在图中画出三角形ABC在平面镜MN中所成的像（_________）10、如图所示，画出发光点S发出的光经平面镜反射后，经过P点的光路图．（______________）11、如下图是光源S经平面镜反射的两条光线，请画图确定光源位置，并完成光路图．============参考答案============一、作图题1、【详解】从S 直接过A 点作出一条光线；在平面镜中作出S 点的像点，连接交平面镜于点O ，连接SO 作出入射光线，连接OA 作出反射光线，如图所示。

平面镜成像一、单选题（共9道，每道10分)1.根据平面镜成像的实验观察到的像,下图中作图正确的是（)A。

B.C。

D。

答案：B解题思路：平面镜成像的特点是物体与像关于平面镜对称。

即沿平面镜所在直线折叠,物体和像会完全重合;且平面镜成的是虚像，故像应该用虚线.故正确答案选B.试题难度：三颗星知识点：平面镜成像2.小敏作发光点S的像的光路图,如图，他作图的步骤有：①作反射光线O1A1、O2A2．②作入射光线SO1、SO2，③作法线O1N1、O2N2,④将反射光线O1A1、O2A2反向延长交于。

正确的顺序是( ）A。

①②③④ B.②③①④C。

④①③② D。

②①③④答案:B解题思路：平面镜成像的原理及作图方法：作出任意两条入射光线，根据光的反射定律，作出对应的反射光线，将这两条反射光线反向延长，延长线的交点即为点光源在平面镜中所成像的位置。

试题难度:三颗星知识点：平面镜成像3。

如图所示，为发光点S在平面镜中的像,若S发出的一条光线经平面镜反射后过P点，请在图中找出发光点S的位置，并完成反射光路图。

则下列步骤合理的排序是( )①连接S与O，作出入射光线②连接，与平面镜的交点记为O③做关于平面镜MN的对称点S④连接O与P,作出反射光线A.①②③④ B。

③②①④C。

④①③② D。

②①③④答案：B解题思路：平面镜成像的特点及作图方法：平面镜所成的像与物体关于镜面对称，根据这个特点作出发光点S；平面镜所成的像在反射光线的延长线上,因此连接，得到OP即为反射光线;连接SO,为入射光线.试题难度：三颗星知识点：平面镜成像4。

如图所示，镜前竖直插两根大头针a和b，观察a和b的像重叠在一起的情形,其眼睛应放在( ）A.通过a、b的直线上B.通过a、b像的直线上C.通过a垂直于镜面的直线上D.通过b垂直于镜面的直线上答案：B解题思路：如下图，眼睛观察到a、b的像重合,其实质是两个物体的像、及人眼在一条直线上。

故人眼应该在通过a、b像的直线上.试题难度：三颗星知识点:平面镜成像5.如图是利用透明玻璃板探究平面镜成像特点的实验示意图，下列说法正确的是（)A。

平面镜成像作图一、作图题1.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图，根据平面镜成像的特点，画出物体AB在平面镜MM′中的像A′B′。

4.根据平面镜的成像特点，请在图中画出物体AB在平面镜中所成的像。

5.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

6.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

7.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

(要求保留必要的辅助线)8.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图．9.如图，岸边树梢C处有一鸟巢，水中B处有一条鱼，人眼在A点看到水中出现“鱼钻鸟巢”的景象，请作出人眼看到这种景象的光路图。

10.如图所示，一只蜻蜓(用A点表示)停在水池上方。

请在图中标出蜻蜓在水中的像A.(要求保留作图痕迹)11.“猴子捞月”的故事同学们耳熟能详.如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．12.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

13.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．14.如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。

请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。

15.一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)16.如图所示，平面镜前的地面上立有一物体AB，请画出物体AB在平面镜中所成的像(保留作图痕迹)。
