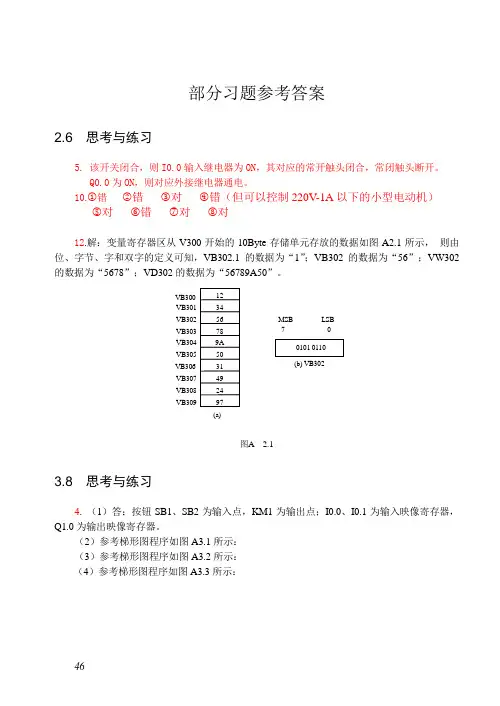

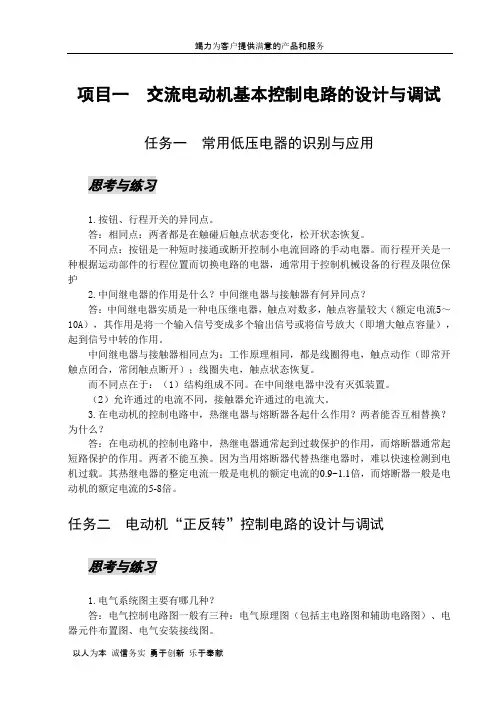

项目一交流电动机基本控制电路的设计与调试任务一常用低压电器的识别与应用
思考与练习
1.按钮、行程开关的异同点。
答：相同点：两者都是在触碰后触点状态变化，松开状态恢复。
不同点：按钮是一种短时接通或断开控制小电流回路的手动电器。而行程开关是一种根据运动部件的行程位置而切换电路的电器，通常用于控制机械设备的行程及限位保护
2.中间继电器的作用是什么？中间继电器与接触器有何异同点？
答：中间继电器实质是一种电压继电器，触点对数多，触点容量较大（额定电流5～10A），其作用是将一个输入信号变成多个输出信号或将信号放大（即增大触点容量），起到信号中转的作用。
中间继电器与接触器相同点为：工作原理相同，都是线圈得电，触点动作（即常开触点闭合，常闭触点断开）；线圈失电，触点状态恢复。
而不同点在于：（1）结构组成不同。在中间继电器中没有灭弧装置。
（2）允许通过的电流不同，接触器允许通过的电流大。
3.在电动机的控制电路中，热继电器与熔断器各起什么作用？两者能否互相替换？为什么？
答：在电动机的控制电路中，热继电器通常起到过载保护的作用，而熔断器通常起短路保护的作用。两者不能互换。因为当用熔断器代替热继电器时，难以快速检测到电机过载。其热继电器的整定电流一般是电机的额定电流的0.9~1.1倍，而熔断器一般是电动机的额定电流的5-8倍。
任务二电动机“正反转”控制电路的设计与调试思考与练习
1.电气系统图主要有哪几种？
答：电气控制电路图一般有三种：电气原理图（包括主电路图和辅助电路图）、电器元件布置图、电气安装接线图。
2.试用两个复合式按钮设计电动机“正—反—停”控制电路。
任务三电动机“△转换”控制电路的设计与调试
思考与练习
对于一台大功率（10kW以上）的电动机，若要正反转时都能够实现-△降压起动，则如何进行控制电路的设计？
项目二 PLC基本指令的运用
任务一 S7-200系列PLC系统概述
思考与练习
1．PLC有哪些特点?
答：PLC有以下特点：（1）可靠性高，抗干扰能力强；（2）通用性强，使用方便；（3）采用模块化结构，使系统组合灵活方便；（4）编程语言简单、易学，便于掌握；（5）系统设计周期短；（6）安装简单、调试方便、维护工作量小。
2．PLC内部结构有哪几部分构成?
答：PLC内部主要由微处理器（CPU）、存储器（ROM、PROM、EPROM、EEPROM、RAM）、输入／输出模块、外设I/O接口、通信接口及电源组成。
3．CPU芯片的作用是什么?CPU模块有哪几部分组成?
答：CPU是PLC的核心部件，整个PLC的工作过程都是在CPU的统一指挥和协调下进行的，CPU的主要任务有：
1）接收从编程软件或编程器输入的用户程序和数据，并存储在存储器中。
2）用扫描方式接收现场输入设备的状态和数据，并存人相应的数据寄存器或输入映像寄存器。
3）监测电源、PLC内部电路工作状态和用户程序编制过程中的语法错误。
4）在PLC的运行状态下，执行用户程序，完成用户程序规定的各种算术逻辑运算、数据的传输和存储等。
5）按照程序运行结果，更新相应的标志位和输出映像寄存器，通过输出部件实现输出控制、制表打印和数据通信等功能。
PLC的CPU模块由CPU芯片和存储器组成。
4．开关量输入接口有哪几种类型?各有哪些特点?
答：开关量输入接口主要有三种类型：
1）直流输入接口。直流输入接口所用的电源，可以由PLC内部自身的电源供给，也可以由外部电源供给。
2）交直流输入接口。交直流输入接口所用的电源，一般用外部电源供给。
3）交流输入接口。交流输入接口所用的电源，一般用外部电源供给。
5．开关量输出接口有哪几种类型?各有哪些特点?
答：开关量输出接口一般有三种类型：晶体管型、继电器型和双向晶闸管型。其中晶体管型的接口只能接直流负载，为直流输出接口；继电器型的接口可接直流负载和交流负载，为交直流输出接口；双向晶闸管型的接口只能接交流负载，为交流输出接口。
负载所需电源都由用户提供。
6．请举例PLC控制系统中常用的输入/输出设备?
答：常用的输入器件和设备包括各种控制开关和传感器，如控制按钮、限位开关、光电开关、继电器和接触器的触点、热电阻、热电偶、光栅位移式传感器等。
输出设备与可编程序控制器的输出端连接，将PLC的输出控制信号转换为驱动负载的信号。常用的输出设备有电磁开关、电磁阀、电磁继电器、电磁离合器、信号灯等。
7．有哪些因素能影响PLC的输入／输出滞后时间。
答：输入/输出滞后时间是指PLC的外部输入信号发生变化的时刻至它所控制的外部输出信号发生变化的时刻之间的时间间隔，它由输入模块滤波时间、输出模块的滞后时间和扫描工作方式产生的滞后时间这三部分组成。
8．详细说明PLC的扫描工作原理。在扫描工作过程中，输入映像寄存器和输出映像寄存器各起什么作用？
答：PLC的扫描工作原理是：PLC从0000号存储地址所存放的第一条用户程序开始，在无中断或跳转的情况下，按存储地址号递增的方向顺序逐条执行用户程序，直到END 指令结束。然后再从头开始执行，并周而复始地重复，直到停机或从运行（RUN）切换到停止（STOP）工作状态。我们把PLC这种执行程序的方式称为扫描工作方式。每扫描完一次程序就构成一个扫描周期。
PLC的循环扫描工作方式主要分三个阶段：输入采样、程序执行、输出刷新。
1）输入采样。PLC在开始执行程序之前，首先扫描输入端子，按顺序将所有输入信号，读入到寄存输入状态的输入映像寄存器中，这个过程称为输入采样，也称输入刷新。
2）输出刷新。在执行到END指令，即执行完用户所有程序后，PLC将输出映像寄存器中的内容送到输出锁存器中进行输出，驱动用户设备。
任务二 STEP 7-Micro/WIN编程软件的使用思考与练习
答案略
任务三三相异步电动机连续运行控制
思考与练习
1．在某一控制系统中，SB0为停止按钮，SB1、SB2为点动按钮，当SB1按下时电动机M1起动，此时再按下SB2，电动机M2起动而电动机M1仍然工作，如果按下SB0，
