办公楼网络综合布线设计方案
1 方案概述
1.1 项目总体规划
1.1.1 XXX办公楼综合布线项目介绍

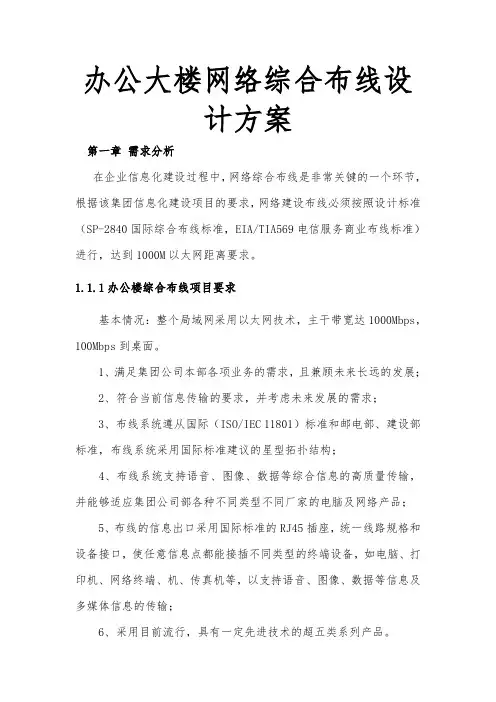

1.1.2 XXX 办公楼综合布线项目要求
基本情况：整个局域网采用以太网技术，主干带宽达1000Mbps 100Mbps到桌面开放。采用标准RJ45接口，兼容不同厂家的标准产品。
灵活。水平子系统支持语音、数据，支持10Base-T、100Base-T 等。
可靠。高品质布线系统，通过标准测试与验证，提供15年以上质保。先进。采用目前流行，具有一定先进技术的超五类系列产品。易于管理。面板、配线架有明显标识，机房线路管理、维护方便。
1.1.
2.1 有关技术要求
符合最新的国际标准ISO/IEC11801 超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM FDDT ISDN等网络及应用。
网络就易于管理。
1.1.
2.2 国家、行业及地方标准和规范
CECS
90：97
建筑与建筑群网络布线工程设计规范
CECS
89：97
建筑与建筑群网络布线工程施工及验收规范
GB/T 50311-2000
建筑与建筑群网络布线系统工程设计规范
GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范
YD/T926 1-2-1997 大楼通信网络布线系统行业标准
1.1.
2.3 国际技术标准、规范ISO/IEC 11801 ：1995 建筑物网络布线规范
ETA/TIA-568A：1995 商务建筑物电信布线标准
ETA/TIA 569 商务建筑物电信布线路由标准
ETA/TIA-606 商务建筑物电信基础设施管理标准ETA/TIA
TSB67 商务建筑物电信布线测试标准
EN50173 欧洲商务建筑电信布线标准
1.1.
2.4 卖方对所提供产品的质量保证卖方应提供产品质量、工程资质的有关证明以
及产品质量的有关保证和承诺。
1.1.
2.5 资料交付
卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件，以便于今后的运行维护。
1.2 项目设计目标
h 兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
h 开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
h 灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
h 可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。
h 先进性：系统布线方式合理。所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。
h 经济性：统一考虑闭路电视系统、网络系统、通信系统和视频点播系统，统一设计，
统一施工，统一管理。避免重复劳动和设备占用。
h 可维护性：系统设计应科学合理，做到维护简单、方便。故障影响范围尽可能小。
1.3 项目设计依据
1.3.1 布线设计施工应满足的标准
－ISO11801 国际建筑通用布线标准－IEEE
100
BASE-T
100 兆以太网
－CCITT
ISDN 综合业务数据网络标准－IEEE
802.3
10BASE-T
光纤分布数据接口( FDDI)标准
-IEEE802.5 TOKEN RING
网络标准
1.3.2 布线设计施应满足下列安装与设计规范中国民用建筑电气设计规范( JGJ/T16-
92) 智能建筑设计标准( EBD-03-95) 工业企业通信设计规范( CECS09:89) 建筑与建
筑群综合布线系统工程设计规范( CECS 72:97) 建筑与建筑群综合布线系统工程施工及验收规范( CECS72:97) 电气装置安装工程施工及验收规范( GBJ23282)
第二章综合布线系统
2.1 综合布线系统分析综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。它既能使语音、数据、图象设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。
2.2 综合布线的特点
1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与监控等设备。
2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。
3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置。
4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所
有器件均通过UL CSF及ATM认证。
5、综合布线系统属于一次性投资的项目。
2.3 综合布线的优点
♦全系列产品
♦开放的系统体系
♦先进的互连结构
♦模块化的设计
♦灵活性
♦管理的简易性♦扩充
的方便性
♦集散式的管理思想♦构建及操作费用的节省♦多厂商的支持
2.4 布线系统的结构
综合布线一般采用星型拓扑结构。该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。
综合布线采用模块化的结构。按每个模块的作用，可把它划分成6 个部分，如图所示。这6 个部分可以概括成“一间、二区、三个子系统”，即：
♦设备间
♦工作区
♦管理区
♦水平子系统
♦干线子系统
♦建筑群子系统
从图中可以看出，这六个部分中的每一个都相互独立，可以单独设计，单独施工更改其中一个子系统时，均不会影响其它子系统。
2.5 综合布线设计标准
2.5.1 国际标准
ANSI/EIA/TIA-569商业大楼路径和空间结构标准
ANSI/EIA/TIA-607商业大楼接地线和耦合线标准
ANSI/TIA/EIA-568商业大楼通讯布线标准
ANSI/TIA/EIA-606商业大楼通讯布线结构管理标准
