PLC计数器的工作原理及应用1. PLC计数器的概述PLC(可编程逻辑控制器)计数器是一种用于对输入脉冲信号进行计数并将计数结果输出的特殊功能模块。
它是PLC的重要组成部分之一,广泛应用于自动化控制系统中。
计数器可以根据设定的规则对输入的脉冲信号进行计数,并根据计数结果执行相应的控制操作。
2. PLC计数器的工作原理PLC计数器通常包括一个计数输入、一个复位输入和一个计数输出。
计数输入接收外部脉冲信号,复位输入用于清零计数器,计数输出将计数结果反馈到PLC系统中进行处理。
计数器具有两种工作模式:正向计数和反向计数。
2.1 正向计数模式在正向计数模式下,当计数器接收到脉冲信号时,计数值将递增。
当计数值达到设定的上限时,计数器将输出一个信号,并根据设定的规则执行相应的操作,如触发其他动作或改变输出状态。
计数器可以根据需求设定计数范围及增量大小。
2.2 反向计数模式在反向计数模式下,当计数器接收到脉冲信号时,计数值将递减。
当计数值达到设定的下限时,计数器将输出一个信号,并根据设定的规则执行相应的操作。
反向计数模式常用于倒计时或一些反向步进控制。
3. PLC计数器的应用场景PLC计数器广泛应用于各种自动化控制系统中,以下列出了几个常见的应用场景:3.1 产线计数在生产线上,PLC计数器可以用于统计产品的生产数量。
通过连接传感器或编码器,计数器可以接收到产品通过的信号,并实时计数。
一旦达到设定的目标数量,计数器将触发停机信号,通知操作员进行下一步操作。
3.2 进料控制在一些包装机械、物料输送系统中,PLC计数器被用于控制物料的进料速度。
通过控制进料电机的工作时间或脉冲信号的频率,计数器可以实时监测物料进料的数量,以保持恒定的供给速率。
3.3 机器循环计数在一些机械设备中,如注塑机、冲压机等,PLC计数器常用于记录机器的循环次数。
通过监测输入信号的变化,计数器可以准确地记录机器的运行情况,并根据设定的条件进行报警或维护。
计数器工作原理计数器是一种常见的电子元件,用于对输入脉冲信号进行计数和记录。
计数器广泛应用于数字电子系统中,如时钟电路、频率计数器、计时器等。
本文将介绍计数器的工作原理,包括计数器的基本结构、工作原理和应用场景。
计数器的基本结构包括触发器、计数逻辑和清零逻辑。
触发器用于存储计数器的当前状态,计数逻辑用于对输入脉冲进行计数,而清零逻辑用于将计数器清零。
计数器可以分为同步计数器和异步计数器两种类型,它们的工作原理略有不同。
同步计数器是由多个触发器级联构成的,每个触发器接收上一级触发器的输出作为时钟信号。
当计数器接收到输入脉冲时,所有触发器同时进行状态变化,实现同步计数。
同步计数器的优点是计数稳定、速度快,适用于高速计数场景。
异步计数器是由多个触发器级联构成的,每个触发器接收上一级触发器的输出作为时钟信号。
当计数器接收到输入脉冲时,只有最低位触发器进行状态变化,其他触发器在满足条件时才进行状态变化。
异步计数器的优点是结构简单、适用于低速计数场景。
计数器的工作原理是基于二进制计数的。
计数器可以实现二进制、十进制、十六进制等不同进制的计数,通过触发器的状态变化实现不同进制的计数。
计数器还可以实现正向计数和逆向计数,通过输入脉冲的极性和触发器的逻辑门控制实现不同方向的计数。
计数器在数字电子系统中有着广泛的应用场景。
例如,时钟电路中的分频器就是一种计数器,用于将高频信号分频为低频信号,实现时钟信号的稳定输出。
频率计数器用于测量输入信号的频率,计时器用于测量时间间隔。
此外,计数器还可以用于状态机、计数器芯片、数字逻辑电路等领域。
总之,计数器是一种常见的电子元件,用于对输入脉冲信号进行计数和记录。
计数器的工作原理基于触发器的状态变化,可以实现不同进制、不同方向的计数。
计数器在数字电子系统中有着广泛的应用场景,包括时钟电路、频率计数器、计时器等。
希望本文对计数器的工作原理有所帮助,谢谢阅读!。
计数器工作原理及应用除了计数功能外,计数器产品还有一些附加功能,如异步复位、预置数(注意,有同步预置数和异步预置数两种。
前者受时钟脉冲控制,后者不受时钟脉冲控制)、保持(注意,有保持进位和不保持进位两种)。
虽然计数器产品一般只有二进制和十进制两种,有了这些附加功能,我们就可以方便地用我们可以得到的计数器来构成任意进制的计数器。
下面我们举两个例子。
在这两个例子中,我们分别用同步十进制加法计数器74LS160构成一个六进制计数器和一个一百进制计数器。
因为六进制计数器的有效状态有六个,而十进制计数器的有效状态有十个,所以用十进制计数器构成六进制计数器时,我们只需保留十进制计数器的六个状态即可。
74LS160的十个有效状态是BCD编码的,即0000、0001、0010、0011、0100、0101、0110、0111、1000、1001[图5-1]。
图5-1我们保留哪六个状态呢?理论上,我们保留哪六个状态都行。
然而,为了使电路最简单,保留哪六个状态还是有一点讲究的。
一般情况下,我们总是保留0000和1001两个状态。
因为74LS160从100 1变化到0000时,将在进位输出端产生一个进位脉冲,所以我们保留了0000和1001这两个状态后,我们就可以利用74LS160的进位输出端作为六进制计数器的进位输出端了。
于是,六进制计数器的状态循环可以是0000、0001、0010、0011、0100和1001,也可以是0000、0101、0110、0111、1000和1001。
我们不妨采用0000、0001、0010、0011、0100和1001这六个状态。
如何让74LS160从0100状态跳到1001状态呢?我们用一个混合逻辑与非门构成一个译码器[图5.3.37b],当74LS160的状态为0100时,与非门输出低电平,这个低电平使74LS160工作在预置数状态,当下一个时钟脉冲到来时,由于等于1001,74LS160就会预置成1001,从而我们实现了状态跳跃。

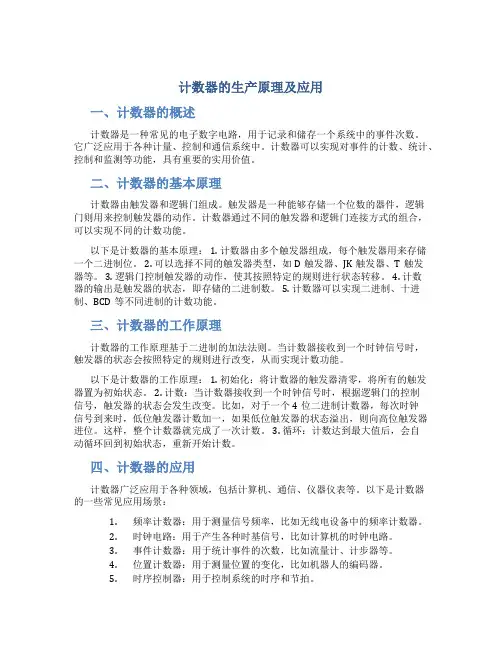

计数器的生产原理及应用一、计数器的概述计数器是一种常见的电子数字电路,用于记录和储存一个系统中的事件次数。
它广泛应用于各种计量、控制和通信系统中。
计数器可以实现对事件的计数、统计、控制和监测等功能,具有重要的实用价值。
二、计数器的基本原理计数器由触发器和逻辑门组成。
触发器是一种能够存储一个位数的器件,逻辑门则用来控制触发器的动作。
计数器通过不同的触发器和逻辑门连接方式的组合,可以实现不同的计数功能。
以下是计数器的基本原理: 1. 计数器由多个触发器组成,每个触发器用来存储一个二进制位。
2. 可以选择不同的触发器类型,如D触发器、JK触发器、T触发器等。
3. 逻辑门控制触发器的动作,使其按照特定的规则进行状态转移。
4. 计数器的输出是触发器的状态,即存储的二进制数。
5. 计数器可以实现二进制、十进制、BCD等不同进制的计数功能。
三、计数器的工作原理计数器的工作原理基于二进制的加法法则。
当计数器接收到一个时钟信号时,触发器的状态会按照特定的规则进行改变,从而实现计数功能。
以下是计数器的工作原理: 1. 初始化:将计数器的触发器清零,将所有的触发器置为初始状态。
2. 计数:当计数器接收到一个时钟信号时,根据逻辑门的控制信号,触发器的状态会发生改变。
比如,对于一个4位二进制计数器,每次时钟信号到来时,低位触发器计数加一,如果低位触发器的状态溢出,则向高位触发器进位。
这样,整个计数器就完成了一次计数。
3. 循环:计数达到最大值后,会自动循环回到初始状态,重新开始计数。
四、计数器的应用计数器广泛应用于各种领域,包括计算机、通信、仪器仪表等。
以下是计数器的一些常见应用场景:1.频率计数器:用于测量信号频率,比如无线电设备中的频率计数器。
2.时钟电路:用于产生各种时基信号,比如计算机的时钟电路。
3.事件计数器:用于统计事件的次数,比如流量计、计步器等。
4.位置计数器:用于测量位置的变化,比如机器人的编码器。
计数器及其应用计数器是一种电子电路,用于计数和存储计数值。
其主要应用在数字电路、通信系统中,实现定时、分频、频率合成、时序控制等功能。
计数器的电路可以采用门电路或触发器实现,现代计数器多采用集成电路实现。
本文将介绍计数器的基本原理及其应用。
一、计数器基本原理计数器的基本原理是采用一个稳定的时钟信号,在触发器之间形成一串级联,从而实现计数功能。
当时钟信号触发触发器时,计数器的计数值就会发生变化。
计数器在达到预设的计数值后,会产生一个计数完成的信号。
计数器可分为同步计数器和异步计数器两种。
同步计数器是采用同步触发器构成的,其输入端通过控制信号实现采集和判断,并保证计数器具有同步性。
同步计数器的优点是速度快、精度高、使用简单。
但如果计数器级数过多,会影响同步的准确性。
1.分频器分频器是计数器最普遍的应用之一。
分频器可以将信号的频率降低到所需要的频率范围内,以满足特定的应用要求。
例如,在数字通信中,需要将高速数据信号降低到低速信号,以便接收器能够正确地解码。
此时,计数器可以采用分频的方式将高速数据信号降低到接收器所需要的频率范围内。
2.定时器/计时器计数器可以作为定时器或计时器使用,以便在计数到预设值后触发所需的操作。
例如,在微控制器中,可以使用计数器来产生定期的中断信号,以处理异步事件,如键盘输入、AD 转换等。
3.频率合成器频率合成器是将多个信号合成一个具有所需频率的信号的电路。
计数器可以作为频率合成器的关键元素,以实现多个时钟信号的组合。
例如,在无线电通信中,需要将低频信号转换为高频信号,以便在接收器中进行处理。
此时,计数器可以用来产生所需的频率。
4.中断控制器中断控制器是计算机系统中常用的设备。
计数器可以用作中断控制器的定时器。
例如,在多任务操作系统中,任务的调度器可以使用中断控制器的定时器,以触发时钟中断,以进行上下文切换等操作。
5.逻辑分析仪逻辑分析仪是一种测试和诊断数字电路的设备。
计数器可以用于将测试信号进行分型,并用微处理器或计算机进行分析和诊断。
计数器及应用实验报告计数器及应用实验报告引言:计数器是一种常见的电子设备,用于记录和显示特定事件或过程中发生的次数。
在实际应用中,计数器广泛用于各种领域,如工业自动化、交通管理、计时系统等。
本文将介绍计数器的原理、分类以及在实验中的应用。
一、计数器的原理计数器是由一系列的触发器组成的,触发器是一种能够存储和改变状态的电子元件。
计数器的工作原理是通过触发器的状态改变来记录和显示计数值。
当触发器的状态从低电平变为高电平时,计数器的计数值加一;当触发器的状态从高电平变为低电平时,计数器的计数值减一。
计数器可以根据需要进行正向计数、逆向计数或者同时进行正逆向计数。
二、计数器的分类根据计数器的触发方式,计数器可以分为同步计数器和异步计数器。
同步计数器是指所有触发器在同一个时钟脉冲的控制下进行状态改变,计数值同步更新;异步计数器是指触发器的状态改变不依赖于时钟脉冲,计数值异步更新。
根据计数器的位数,计数器又可以分为4位计数器、8位计数器、16位计数器等。
三、计数器的应用实验1. 实验目的本实验旨在通过设计和搭建一个简单的计数器电路,了解计数器的工作原理和应用。
2. 实验器材- 74LS74触发器芯片- 电路连接线- LED灯- 开关按钮3. 实验步骤步骤一:搭建计数器电路根据实验原理,将74LS74触发器芯片与LED灯和开关按钮连接起来,形成一个简单的计数器电路。
步骤二:测试计数器功能将电路连接到电源,并按下开关按钮。
观察LED灯的亮灭情况,记录计数器的计数值变化。
步骤三:应用实验根据实际需求,将计数器电路应用到实际场景中。
例如,可以将计数器电路连接到流水线上,用于记录产品的数量;或者将计数器电路连接到交通信号灯上,用于记录通过的车辆数量。
4. 实验结果与分析通过实验测试,我们可以观察到LED灯的亮灭情况,并记录计数器的计数值变化。
根据实验结果,我们可以验证计数器的功能是否正常。
在应用实验中,我们可以根据实际需求来设计和改进计数器电路,以满足不同场景下的计数需求。
计数器的基本原理及应用1. 计数器的基本原理计数器是一种电子电路,用于计算或记录输入脉冲信号的数量。
它可以通过配置不同的触发器和逻辑门来实现不同的计数功能。
计数器的基本原理可以分为以下几个方面:1.1 触发器触发器是计数器的基本组成部分,它用于存储和传输数据。
常见的触发器包括D触发器、JK触发器和T触发器等。
触发器可以存储一位二进制数字,并在时钟脉冲的作用下进行状态改变。
1.2 时钟信号时钟信号是驱动计数器工作的关键信号,它通常是一个周期性的脉冲信号。
计数器根据时钟信号的上升沿或下降沿来判断何时进行计数。
1.3 逻辑门逻辑门用于控制触发器的工作状态。
常见的逻辑门包括与门、或门和非门等。
通过合理配置逻辑门,可以实现不同的计数功能,如正向计数、逆向计数、步进计数等。
2. 计数器的应用计数器在数字电子技术中有广泛的应用,下面我们将介绍几个常见的应用场景。
2.1 时钟频率分频在数字系统中,时钟信号的频率往往非常高,为了适应不同器件的工作要求,需要对时钟信号进行频率分频。
计数器可以通过设置初始值和终止值实现特定的分频比例,从而得到所需的频率输出信号。
2.2 交通灯控制交通灯控制是计数器在实际生活中的应用之一。
通过配置适当的触发器和逻辑门,可以实现交通灯的状态转换,如正常亮红灯、绿灯和黄灯。
2.3 电子计数器计数器作为基本的计数元件,被广泛应用于电子计数器的设计中。
在超市、仓库等地方,我们常见到的电子计数器就是利用计数器的原理来记录物品的数量。
2.4 其他应用除了以上几个应用场景,计数器在很多其他领域也有着重要的作用。
例如,数字频率计、计时器、计步器等都是计数器的应用。
3. 总结计数器作为一种基本的电子电路,用于计算和记录脉冲信号的数量,在数字电子技术中有着广泛的应用。
其基本原理包括触发器、时钟信号和逻辑门等,通过合理配置这些元件可以实现各种计数功能。
计数器的应用包括时钟频率分频、交通灯控制、电子计数器和其他领域。
计数器基本工作原理计数器是数字电路中常见的一种组合逻辑电路,用于实现计数功能。
它可以用于各种计数应用,如时钟、频率分频、数据传输等。
计数器的基本工作原理是通过触发器和逻辑门的组合,实现对输入信号的计数和累加。
本文将介绍计数器的基本工作原理及其应用。
首先,计数器由触发器和逻辑门组成。
触发器是一种存储器件,可以存储一个比特的信息。
常见的触发器有RS触发器、D触发器、JK触发器和T触发器等。
逻辑门则是用于实现逻辑运算的电路,常见的逻辑门有与门、或门、非门、异或门等。
通过适当的连接和组合,触发器和逻辑门可以实现各种计数器的功能。
其次,计数器可以分为同步计数器和异步计数器。
同步计数器的各个触发器是同时触发的,因此其计数是同步进行的;而异步计数器的各个触发器是按照一定的时序触发的,因此其计数是异步进行的。
同步计数器和异步计数器各有其适用的场合,可以根据具体的应用需求选择合适的计数器类型。
另外,计数器还可以分为向上计数器和向下计数器。
向上计数器是按照正序进行计数的,即从0开始逐次增加;而向下计数器则是按照倒序进行计数的,即从最大值逐次减少。
向上计数器和向下计数器也可以根据具体的应用需求进行选择。
最后,计数器在数字电路中有着广泛的应用。
它可以用于实现各种计数功能,如频率分频器、脉冲计数器、数据传输等。
在数字系统中,计数器是非常重要的组成部分,它可以实现时序控制、数据处理、状态机等功能。
综上所述,计数器是数字电路中常见的组合逻辑电路,通过触发器和逻辑门的组合实现对输入信号的计数和累加。
它可以分为同步计数器和异步计数器,向上计数器和向下计数器,具有广泛的应用价值。
希望本文的介绍能够帮助读者更好地理解计数器的基本工作原理及其应用。
计数器及其应用的实验原理1. 什么是计数器?计数器是一种电子数字逻辑电路,用于计算和记数。
它由触发器和逻辑门组成,根据输入信号的变化来记录和显示一个有序的数字序列。
计数器可以实现加法、减法、乘法和除法等运算。
2. 计数器的工作原理计数器基于触发器工作,触发器是一种可以存储和改变其状态的电子开关。
常见的触发器有RS触发器、JK触发器和D触发器。
计数器根据触发器的状态改变来计数。
2.1 二进制计数器二进制计数器是最常用的计数器类型。
它由多个触发器按照一定顺序串联而成,每个触发器表示一个二进制位(0或1)。
当计数器接收到时钟信号时,触发器按照设定的计数模式改变其状态,从而实现计数功能。
2.2 计数模式计数器可以采用不同的计数模式,如递增计数、递减计数、加法计数和减法计数等。
计数模式根据输入信号的变化来确定计数的方向和方式。
3. 计数器的应用3.1 秒表计数器可用于制作秒表。
通过将计数器连接到一个时钟信号源,每个时钟周期就会触发计数器计数一次。
当需要计时时,可以启动计数器并显示经过的时间。
3.2 频率计计数器可以用来测量和显示信号的频率。
通过将计数器连接到输入信号,每个计数器计数周期都会表示输入信号的一个完整周期。
根据计数器计数的频率,可以得到输入信号的频率。
3.3 数字表计数器可以用于制作数字表。
通过将计数器的输出与数码管连接,可以实现数字表对时间、温度、湿度等数值的显示。
通过控制计数器的计数速度,可以调整数字表的刷新速率。
3.4 电子游戏计数器还可以用于制作电子游戏。
通过将计数器的输出与游戏的计分系统连接,可以实现计分的功能。
玩家的得分通过计数器累加并显示在游戏界面上。
4. 总结计数器是一种重要的数字电路,可以用于计数、计时和计算等应用。
它基于触发器的工作原理,通过触发器的状态改变来实现计数功能。
计数器可应用于秒表、频率计、数字表和电子游戏等领域。
掌握计数器的原理和应用可以帮助我们理解和设计更复杂的数字逻辑电路。
计数器的基本功能计数器是一种常用的数字电路,它能够对输入的脉冲信号进行计数,并将计数结果输出。
在数字电路中,计数器是非常重要的组成部分,它可以应用于各种场合,如频率测量、定时、编码、解码等。
一、计数器的基本概念计数器是一种数字电路,它可以对输入的脉冲信号进行计数,并将计数结果输出。
在数字电路中,计数器通常由触发器、门电路和逻辑运算电路等组成。
二、计数器的工作原理1.触发器触发器是计数器中最基本的元件之一。
它能够存储一个二进制位的值,并且可以根据时钟信号进行状态转换。
在计数器中,通常使用D触发器或JK触发器。
2.门电路门电路是指与门、或门、非门等逻辑门组成的电路。
在计数器中,门电路主要用于控制输入脉冲信号和时钟信号。
3.逻辑运算电路逻辑运算电路主要用于实现复杂的逻辑运算功能。
在计数器中,常见的逻辑运算包括加法和减法运算。
三、计数器类型1.同步计数器同步计数器是指所有触发器在同一时钟信号的作用下进行状态转换。
这种计数器具有较高的稳定性和精度,但需要使用更多的触发器。
2.异步计数器异步计数器是指不同触发器在不同时钟信号的作用下进行状态转换。
这种计数器具有较低的稳定性和精度,但可以使用较少的触发器。
3.可逆计数器可逆计数器是指可以实现正向和反向计数的计数器。
这种计数器通常采用JK触发器实现。
四、计数器应用1.频率测量在电子工程中,频率是一个非常重要的参数。
通过使用计数器,可以测量输入信号的频率,并将其转化为数字形式输出。
2.定时在数字系统中,定时是非常重要的功能之一。
通过使用计数器,可以实现各种复杂的定时功能。
3.编码和解码在数字系统中,编码和解码是非常重要的功能之一。
通过使用计数器,可以实现各种复杂的编码和解码功能。
五、总结综上所述,计数器是数字电路中非常重要且广泛应用的组成部分。
它能够对输入脉冲信号进行计数,并将计数结果输出。
在数字系统中,计数器具有非常重要的作用,如频率测量、定时、编码和解码等。
因此,学习和掌握计数器的基本原理和应用是非常有必要的。
计数器的原理计数器是数字电路中广泛使用的逻辑部件,是时序逻辑电路中最重要的逻辑部件之一。
计数器除用于对输入脉冲的个数进行计数外,还可以用于分频、定时、产生节拍脉冲等。
计数器按计数脉冲的作用方式分类,有同步计数器和异步计数器;按功能分类,有加法计数器、减法计数器和既具有加法又有减法的可逆计数器;按计数进制的不同,又可分为二进制计数器、十进制计数器和任意进制计数器。
一、计数器的工作原理1、二进制计数器(1)异步二进制加法计数器图1所示为用JK触发器组成的4位异步二进制加法计数器逻辑图。
图中4个触发器F0~F3均处于计数工作状态。
计数脉冲从最低位触发器F0的CP端输入,每输入一个计数脉冲,F0的状态改变一次。
低位触发器的Q端与高位触发器的CP端相连。
每当低位触发器的状态由1变0时,即输出一负跳变脉冲时,高位触发器翻转。
各触发器置0端R D并联,作为清0端,清0后,使触发器初态为0000。
当第一个计数脉冲输入后,脉冲后沿使F0的Q0由0变1,F1、F2、F3均保持0态,计数器的状态为0001;当图1 4位异步二进制加法计数器第二个计数脉冲输入后,Q0由1变为0,但Q0的这个负跳变加至F1的CP端,使Q1由0变为1,而此时F3、F2仍保持0状态,计数器的状态为0010。
依此类推,对于F0来说,每来一个计数脉冲后沿,Q0的状态就改变,而对于F1、F2、F3来说,则要看前一位输出端Q是否从1跳到0,即后沿到来时,其输出端的状态才改变,否则Q1、Q2、Q3端的状态同前一个状态一样。
这样在第15个计数脉冲输入后,计数器的状态为1111,第16个计数脉冲输入,计数器恢复为0000。
由上述分析可知,一个4位二进制加法计数器有24=16种状态,每经过十六个计数脉冲,计数器的状态就循环一次。
通常把计数器的状态数称之为计数器的进制数(或称计数器的模),因此,4位二进制计数器也可称之为1位十六进制(模16)计数器。
表1所示为4位二进制加法计数器的状态表。
计数器的基本原理及其应用1. 计数器的基本原理计数器是一种常见的电子元件,用于记录和显示某个事件发生的次数。
计数器的基本原理是将输入的信号进行计数,并将计数结果在显示器上进行显示。
1.1 二进制计数器二进制计数器是一种常见的计数器类型。
它使用二进制的数字系统来进行计数,每次计数增加1。
二进制计数器由触发器和逻辑门组成,每个触发器表示一个比特位,逻辑门用于实现计数逻辑。
1.2 分频计数器分频计数器是一种常见的应用计数器,主要用于信号频率的分频。
它根据输入信号的频率进行计数,当计数达到设定值时,产生一个输出脉冲信号。
分频计数器广泛应用于频率合成器、时钟分频器、频率测量等领域。
2. 计数器的应用计数器在各个领域都有广泛的应用。
以下是几个常见的计数器应用:2.1 电子时钟在电子时钟中,计数器被用于记录时间的计算和显示。
秒钟、分钟、小时等时间单位都可以使用计数器进行计数和显示。
2.2 电子秤电子秤通过计数器来记录物体的重量。
当物体放在秤上时,计数器开始计数读取传感器所测得的压力变化,然后将其转化为重量显示。
2.3 跑步计数器跑步计数器主要用于记录跑步的步数。
它通过计数器来计算每次迈步的次数,并在显示器上显示出来。
一些高级跑步计数器还可以记录运动时间、距离等信息。
2.4 交通信号灯交通信号灯中的计数器被用于控制交通信号的变换。
计数器会根据设定的周期进行计数,当计数达到设定的值时,触发信号灯的变换。
2.5 数据传输计数器在数据传输中也经常被使用。
通过计数器可以实现数据包的计数、错误检测等功能。
3. 注意事项在使用计数器时,需要注意以下几个方面:•选择适当的计数器类型和位数,以满足需求。
•注意输入信号的频率范围,不要超出计数器的最大计数范围。
•避免过量的计数,以免造成计数器溢出和数据错误。
•对于高速计数器,需要考虑信号延迟和噪声对计数器的影响。
4. 总结计数器是一种常见的电子元件,其基本原理是将输入信号进行计数,并在显示器上显示计数结果。
什么是计数器它有哪些应用计数器是一种计算和记录特定事件发生次数的设备或程序。
它被广泛应用于各个领域,包括计算机科学、电子工程、物流管理等。
本文将介绍计数器的定义和原理,并讨论其在不同领域的应用。
一、计数器的定义和原理计数器是一种用于计算和记录特定事件发生次数的设备或程序。
它基于触发器、逻辑门和时钟信号等组成,能够在特定条件下进行增加或减少计数。
计数器可按照不同的进制进行计数,最常用的是二进制计数器。
计数器的基本原理是根据时钟信号的脉冲进行计数操作。
当计数器接收到一个时钟信号的脉冲时,它会根据设定的计数方式(增加或减少)进行计数操作。
计数器的输出值可以通过数码管、LED灯或其他显示设备进行显示。
二、计数器的应用1. 数字电子技术中的计数器应用计数器在数字电路中起着重要的作用。
它可以用于频率测量、计数分频、实现各种时序控制电路等。
在数字电子技术中,计数器主要通过触发器和逻辑门构成,通过时钟信号进行计数操作。
2. 计算机科学中的计数器应用计数器在计算机科学中也有广泛的应用。
在计算机的微处理器中,计数器被用于指令计数、程序计数器、中断计数等。
它可以记录程序执行的步骤,实现程序的跳转和控制。
3. 物流管理中的计数器应用计数器在物流管理中也扮演着重要的角色。
例如在仓储管理中,计数器可以用于统计货物的进出数量,准确记录存货情况。
此外,计数器还可以用于跟踪货物的运输状态,确保货物按时到达目的地。
4. 其他领域中的计数器应用计数器还被广泛应用于其他领域。
例如在交通领域,计数器可以用于车辆流量统计,实现交通流量监控和交通管理。
在科学实验中,计数器可以用于统计粒子的探测次数,实现实验数据的准确记录。
三、总结计数器是一种用于计算和记录特定事件发生次数的设备或程序。
它的应用广泛,涵盖了数字电子技术、计算机科学、物流管理等多个领域。
计数器的原理是基于触发器、逻辑门和时钟信号等组成,通过时钟信号的脉冲进行计数操作。
通过合理应用计数器,可以提高工作效率,实现精确记录和统计,推动各个领域的发展。
8253的工作原理及应用一、工作原理8253是一种常见的计时/计数芯片,它能够完成各种定时和计数功能。
它采用了三个计数器,分别为计数器0、计数器1和计数器2。
每个计数器可以独立工作,同时也可以与其他计数器进行协同工作。
具体的工作原理如下:1.计数器的基本工作原理是将外部时钟信号分频后输出,根据计数器的工作模式,可以输出不同的周期信号。
2.8253有三个计数器,计数器0可以设置工作模式,计数器1和计数器2可以由计数器0通过控制字来选择工作模式。
3.通过控制字可以设置计数器的工作模式,比如设置为定时器工作模式、内部触发工作模式、软件触发工作模式等等。
4.计数器工作的时候,是通过输入控制字来设置计数器的初始值,然后按照设定的模式进行计数,当计数到达设定的值时,会触发相应的事件,例如输出一个脉冲信号或者产生一个中断。
二、应用领域8253芯片在计算机系统中有广泛的应用,主要包括以下几个方面:1.定时器功能:8253芯片可以实现定时器的功能,通过改变控制字设置的工作模式和初始值,可以产生定时脉冲信号,精确地控制计时间隔。
这在操作系统中非常常见,可以用于定时器中断、延时等。
此外,它还可以用于工业自动化领域中的精确控制和同步任务。
2.计数器功能:8253芯片也可以作为计数器使用。
例如,在测量系统中,可以通过外部输入信号的脉冲数量来进行计数,并配合计时功能实现测量和统计。
3.PWM信号生成:8253芯片可以实现PWM(脉宽调制)信号的生成。
通过改变初始值和周期,可以控制PWM信号的占空比,实现对电机速度、光强等参数的控制。
4.音频处理:8253芯片中的计数器可以用于实现音频处理。
通过设定计数器的频率,可以控制音频信号的采样率,从而实现音频的录制和播放。
5.高速脉冲生成:8253芯片可以产生高速脉冲,用于直流电机控制、步进电机控制等应用场景中。
三、优势与不足8253芯片具有以下几个优点:•多功能性:8253芯片具有丰富的工作模式,可以根据不同的需求灵活地配置和应用。
计数器及其应用简介计数器是一种用于记录和追踪数量的工具。
它可以在各种应用中使用,包括计数事物的数量、测量时间的经过、统计事件的发生频率等。
本文将介绍计数器的基本原理和常见的应用场景。
计数器的原理计数器是由一个数字和一个递增或递减的操作组成。
计数器的初始值可以是任意数字,而每次执行计数操作后,计数器的值都会相应地增加或减少。
计数器可以使用不同的方式实现,例如使用变量、列表、数据库等数据结构。
计数器的基本操作包括增加、减少和重置。
增加操作将计数器的值加一,而减少操作则将计数器的值减一。
重置操作将计数器的值重新设置为初始值。
计数器的应用1. 事件计数计数器可以用于统计事件的发生次数。
例如,网站管理员可以使用计数器来追踪特定页面的访问量,或者追踪用户在某个时间段内的登录次数。
通过计数器,我们可以了解事件的发生频率和趋势,以便做出相应的决策。
以下是一个使用计数器统计网站访问量的示例代码:# 初始化计数器visits =0# 网站访问处理逻辑def handle_request(request):global visits# 处理请求逻辑visits +=1# 其他处理逻辑# 获取网站访问量def get_visits():return visits2. 时间测量计数器可以用于测量时间的经过。
例如,我们可以使用计数器来计算一个任务的执行时间,或者测量一个过程的耗时。
通过计数器,我们可以分析程序的性能和效率,并作出相应的优化。
以下是一个使用计数器测量任务执行时间的示例代码:```python import time初始化计数器start_time = time.time()任务执行逻辑def perform_task(): # 任务逻辑 passperform_task()获取任务执行时间end_time = time.time() execution_time = end_time -start_timeprint(。
了解电子电路中的计数器工作原理电子电路中的计数器工作原理计数器是一种常见的电子电路元件,用于计数和记录输入脉冲的数量。
它在数字系统、时序控制和通信等领域中具有广泛的应用。
本文将介绍电子电路中计数器的工作原理和基本类型。
一、计数器的基本工作原理计数器是一种时序电路,它通过输入的脉冲信号进行计数,并输出计数结果。
计数器的工作原理基于触发器的状态变化,在每个时钟脉冲到达时,触发器按照一定的规则改变其状态。
通过组合多个触发器,就可以实现不同位数的计数功能。
以二进制计数器为例,假设有一个由D触发器组成的计数器。
在每个时钟脉冲到来时,D触发器的输出会根据其输入和当前状态改变。
当计数器处于0时,经过一个时钟周期后,计数器变为1;当计数器处于1时,经过下一个时钟周期,计数器变为10;以此类推,当计数器处于111(二进制)时,经过一个时钟周期后,计数器变为000(循环计数)。
二、计数器的常见类型1. 同步计数器同步计数器是一种基于时钟信号的计数器,所有触发器都在时钟信号的上升沿或下降沿时改变状态。
它的特点是计数精确,对于复杂的计数任务非常适用。
然而,由于所有触发器在同一个时钟脉冲到达时改变状态,所以同步计数器的时钟频率受限,不能太高。
2. 异步计数器异步计数器是一种不依赖于时钟信号的计数器,每个触发器的状态改变只与其前一级触发器的状态有关。
因此,异步计数器的计数速度更快,适用于高速计数。
然而,由于计数过程中存在延迟传播,异步计数器需要特殊的设计才能确保稳定的计数结果。
3. 可逆计数器可逆计数器是一种可以实现正向和反向计数的计数器。
它通过添加额外的控制逻辑,使得计数器可以根据控制信号切换计数方向。
可逆计数器常用于双向计数和循环计数场景。
4. 同步/异步计数器同步/异步计数器是一种结合了同步计数器和异步计数器的计数器。
它具有时钟频率高和计数稳定的优点,同时也可以充分利用异步计数器的快速计数特性。
同步/异步计数器在实际应用中非常常见。
电路中的计数器认识计数器的功能和应用场景电路中的计数器:认识计数器的功能和应用场景计数器作为数字电路中常见的组件,广泛应用于各种电子设备和系统中。
它的功能是根据输入信号的变化,按照一定规律进行计数,并输出相应的计数结果。
本文将介绍计数器的基本工作原理、分类和应用场景。
一、计数器的基本工作原理计数器是一种特殊的触发器电路,它具有记忆功能。
计数器根据时钟信号的输入以及触发条件的满足与否来进行计数,并通过输出信号来表示计数结果。
在计数器中,触发器之间相互连锁,形成一个环形的逻辑电路,以实现计数功能。
计数器的工作原理可以简单概括为以下几个步骤:1. 初始化:在计数器开始工作前,需要将其初始状态设置为特定的数值,一般为0或1。
2. 计数:计数器根据时钟信号的输入,在每个时钟周期内进行计数。
根据计数器的类型不同,计数可以是递增或递减的。
3. 溢出检测:当计数器的计数达到设定的最大值时,会发生溢出。
溢出检测可以通过电平变化或触发条件的改变来实现。
4. 输出更新:计数器在每个时钟周期结束后,会将计数结果输出,以供后续电路或系统使用。
二、计数器的分类计数器根据其计数方式和工作性质的不同,可以分为以下几种常见类型:1. 二进制计数器:以二进制形式表示计数结果的计数器。
最常见的二进制计数器是4位二进制计数器,能够实现从0000到1111的16个状态的循环计数。
2. 同步计数器:所有的触发器在同一个时钟脉冲的作用下同时进行状态变化的计数器。
同步计数器的输出完全同步,计数速度较快。
3. 异步计数器:不同触发器根据各自的时钟信号进行状态变化的计数器。
异步计数器的输出具有一定的延迟,计数速度较慢。
4. 向上计数器和向下计数器:向上计数器按照输入时钟信号递增计数,而向下计数器则按照输入时钟信号递减计数。
5. BCD计数器:以二进制码十进制的形式表示计数结果的计数器。
BCD计数器可以用于各种数字显示、时序控制、计时等应用场景。
三、计数器的应用场景计数器在数字电路中有着广泛的应用场景,下面列举几个常见的例子:1. 时序控制:计数器可以用于时序控制电路中的定时、延时、频率分频等功能。
计数器的原理计数器是数字电路中广泛使用的逻辑部件,是时序逻辑电路中最重要的逻辑部件之一。
计数器除用于对输入脉冲的个数进行计数外,还可以用于分频、定时、产生节拍脉冲等。
计数器按计数脉冲的作用方式分类,有同步计数器和异步计数器;按功能分类,有加法计数器、减法计数器和既具有加法又有减法的可逆计数器;按计数进制的不同,又可分为二进制计数器、十进制计数器和任意进制计数器。
一、计数器的工作原理1、二进制计数器(1)异步二进制加法计数器图1所示为用JK触发器组成的4位异步二进制加法计数器逻辑图。
图中4个触发器F0~F3均处于计数工作状态。
计数脉冲从最低位触发器F0的CP端输入,每输入一个计数脉冲,F0的状态改变一次。
低位触发器的Q端与高位触发器的CP端相连。
每当低位触发器的状态由1变0时,即输出一负跳变脉冲时,高位触发器翻转。
各触发器置0端R D并联,作为清0端,清0后,使触发器初态为0000。
当第一个计数脉冲输入后,脉冲后沿使F0的Q0由0变1,F1、F2、F3均保持0态,计数器的状态为0001;当图1 4位异步二进制加法计数器第二个计数脉冲输入后,Q0由1变为0,但Q0的这个负跳变加至F1的CP端,使Q1由0变为1,而此时F3、F2仍保持0状态,计数器的状态为0010。
依此类推,对于F0来说,每来一个计数脉冲后沿,Q0的状态就改变,而对于F1、F2、F3来说,则要看前一位输出端Q 是否从1跳到0,即后沿到来时,其输出端的状态才改变,否则Q1、Q2、Q3端的状态同前一个状态一样。
这样在第15个计数脉冲输入后,计数器的状态为1111,第16个计数脉冲输入,计数器恢复为0000。
由上述分析可知,一个4位二进制加法计数器有24=16种状态,每经过十六个计数脉冲,计数器的状态就循环一次。
通常把计数器的状态数称之为计数器的进制数(或称计数器的模),因此,4位二进制计数器也可称之为1位十六进制(模16)计数器。
表1所示为4位二进制加法计数器的状态表。
单片机的计数器原理及其在计时与测量中的应用一、引言单片机作为一种常用的嵌入式系统芯片,广泛应用于各个领域,其中计时与测量是其最主要的应用之一。
计数器作为单片机中的一个重要模块,其原理和应用在计时与测量中起着至关重要的作用。
本文将深入探讨单片机计数器的原理以及其在计时与测量中的应用。
二、单片机计数器原理1. 计数器的基本原理计数器是一种具有计数功能的电子电路。
在单片机中,计数器的实现通常是通过触发器来完成的。
触发器是一种可以存储并响应输入信号的设备,常见的触发器有D触发器、JK触发器等。
2. 单片机中的计数器单片机中的计数器通常使用的是二进制计数器。
二进制计数器是一种可以实现二进制计数的设备,其特点是能够顺序输出二进制的计数序列。
在单片机中,计数器多数情况下是异步计数器,即每一个触发器都是独立计数的。
3. 计数器的工作原理计数器的工作原理可以通过一个简单的示例来说明。
假设有一个8位的计数器,初始状态为00000000。
每当计数器接收到一个时钟信号时,计数器的值就会加1。
当计数器的值增加到11111111时,再接收到一次时钟信号,计数器的值会变为00000000,实现了循环计数的功能。
三、计时与测量中的应用1. 计时应用单片机计数器在计时应用中起到了关键作用。
通过配置计数器的时钟源和计数周期,可以实现不同精度的计时功能。
例如,在定时器/计数器的计时模式下,可以设置计数周期为1秒,这样就可以实现精确的秒表功能。
2. 测量应用单片机计数器还可以在测量应用中发挥功效。
通过计算两次计数器计数值的差异,结合已知的时钟源频率,可以得出被测信号的周期或频率。
例如,测量一个脉冲信号的频率时,可以将该信号连接到计数器的引脚上,通过计算其中一个计数器的值发生变化的次数,再除以已知的时钟源频率,就可以得出该脉冲信号的频率。
四、单片机计数器的配置与编程1. 计数器模式选择在单片机中,通常有多种计数器模式可供选择,包括定时器、事件计数器等。
计数器工作原理及应用除了计数功能外,计数器产品还有一些附加功能,如异步复位、预置数(注意,有同步预置数和异步预置数两种。
前者受时钟脉冲控制,后者不受时钟脉冲控制)、保持(注意,有保持进位和不保持进位两种)。
虽然计数器产品一般只有二进制和十进制两种,有了这些附加功能,我们就可以方便地用我们可以得到的计数器来构成任意进制的计数器。
下面我们举两个例子。
在这两个例子中,我们分别用同步十进制加法计数器74LS160构成一个六进制计数器和一个一百进制计数器。
因为六进制计数器的有效状态有六个,而十进制计数器的有效状态有十个,所以用十进制计数器构成六进制计数器时,我们只需保留十进制计数器的六个状态即可。
74LS160的十个有效状态是BCD编码的,即0000、0001、0010、0011、0100、0101、0110、0111、1000、1001[图5-1]。
图5-1我们保留哪六个状态呢?理论上,我们保留哪六个状态都行。
然而,为了使电路最简单,保留哪六个状态还是有一点讲究的。
一般情况下,我们总是保留0000和1001两个状态。
因为74LS160从100 1变化到0000时,将在进位输出端产生一个进位脉冲,所以我们保留了0000和1001这两个状态后,我们就可以利用74LS160的进位输出端作为六进制计数器的进位输出端了。
于是,六进制计数器的状态循环可以是0000、0001、0010、0011、0100和1001,也可以是0000、0101、0110、0111、1000和1001。
我们不妨采用0000、0001、0010、0011、0100和1001这六个状态。
如何让74LS160从0100状态跳到1001状态呢?我们用一个混合逻辑与非门构成一个译码器[图5.3.37b],当74LS160的状态为0100时,与非门输出低电平,这个低电平使74LS160工作在预置数状态,当下一个时钟脉冲到来时,由于等于1001,74LS160就会预置成1001,从而我们实现了状态跳跃。
图5.3.37b 用置数法将74160接成六进制计数器(置入1001)比这个方案稍微繁琐一点的是利用74LS160的异步复位端。
下面这个电路中[图5.3.34],也有一个由混合逻辑与非门构成的译码器。
图5.3.34 用置零法将74LS160接成六进制计数器不过,这个译码器当输入为0110时才输出低电平,使74LS160异步复位,进入0000这个状态。
从0000状态开始,随着时钟脉冲的不断到来,74LS160依次变为0001、0010、0011、0100、0101、和0 110状态[图5-2]。
可能有人说:“不对!这个电路总共有七个状态,应该是七进制计数器呀!”我们说,这个电路虽然要经历七个状态,但是只需六个脉冲就完成一个计数循环,因此它仍是六进制计数器。
图5-2我们仔细分析一下。
假设74LS160的初始状态为0000,第一个时钟脉冲到达后,它的状态变为0 001,第二个时钟脉冲到达后,它的状态变为0010,……,第五个时钟脉冲到达后,它的状态变为0101,第六个时钟脉冲到达后,它的状态变为0110。
当74LS160处于0110这个状态时,译码器输出低电平,使74LS160异步复位,进入0000这个状态。
这段话里,“异步复位”是一个关键词。
与同步复位不同,异步复位不受时钟脉冲的控制。
于是,译码器的输出刚变成低电平,74LS160的状态就变成了0000。
理想情况下,74LS160在第六个时钟周期内首先在0110状态停留片刻,然后就稳定地停留在0000状态。
我们知道,计数器的工作对象是时钟脉冲。
计数,就是计时钟脉冲的个数。
在我们这个例子中,74LS16 0从0000状态出发,经过六个(而不是七个)时钟周期又回到了0000状态,也就是说,每六个(而不是七个)时钟脉冲就使74LS160的状态循环一次。
因此,这个电路是一个六进制计数器。
计数循环中包括0000、0001、0010、0011、0100和0101这六个稳定状态。
可能有人说:“唔,听你这么一解释,我也觉得它是六进制计数器。
不过,把七个状态算成六个总是有点儿别扭。
唉,只要它能工作,我就不计较它是经历六个状态还是七个状态了。
”我说:“对,我也这样想。
然而,事与愿违呀!不改进的话,这个电路还真不能工作。
”为什么呢?我们知道,计数器的状态是触发器记忆的。
74LS160有四个触发器,分别记忆。
这四个触发器的工作速度是有差异的。
在74LS160从0110变成0000的过程中,和的状态不变,和的状态要从1变成0。
我们假设比快,那么刚刚从1变0时,仍然处于1状态。
这时,译码器的输出就不是低电平了,74LS160的异步复位信号就消失了。
在异步复位信号持续时间过短的情况下,将保持1状态不变。
于是74LS160将停留在0010状态,而不是我们期望的0000状态。
显然,这是一种竞争冒险现象,因为74LS160是否能够从0110变成0000取决于和的竞争结果。
怎样使异步复位信号持续足够长的时间呢?我们来看看这个电路[图5.3.36]。
图5.3.36 图5.3.34电路的改进两个与非门构成了RS锁存器,以它的端输出的低电平作为74LS160的异步复位信号。
若74LS160从0000状态开始计数,则第六个时钟脉冲上升沿到达时进入0110状态,使RS锁存器置位,端输出低电平。
74LS160在0110状态作短暂停留后,迅速转入其它状态,如0010或0100,译码器输出的负脉冲消失。
如果我们把这个窄脉冲直接作为74LS160的异步复位信号,计数器不一定能够可靠地工作。
如果我们把这个窄脉冲作为RS锁存器的置位信号,把时钟脉冲作为RS锁存器的复位信号,再将RS锁存器的作为74LS160的异步复位信号,计数器一定能够可靠地工作,因为输出的负脉冲的宽度与时钟脉冲高电平的持续时间相等。
第二个例子要求我们构成一百进制计数器,也就是说,计数器的状态为0010到9910。
因为100等于10乘以10,所以我们可以用两个74LS160构成一个一百进制计数器,其中一个计数器的状态表示个位数,另一个计数器的状态表示十位数,后者在前者的进位信号控制下计数。
我们有两种方案。
第一种方案称为并行进位方式[图5.3.39]。
图5.3.39 例5.3.3电路的并行进位方式这种方案的特点是两个74LS160的CP端都接到时钟脉冲上。
不过,第一个74LS160始终工作在计数方式,每一个时钟脉冲都使其状态发生变化;第一个74LS160只有在第一个74LS160进位输出为高电平是才工作在计数方式,每十个时钟脉冲才使其状态发生变化。
若计数器从0010状态开始计数,则第九个时钟脉冲到达后,第一个74LS160的状态变为910且进位输出变为高电平,使第二个74LS160进入计数方式。
因为第二个74LS160进入计数方式的时间比第九个时钟脉冲到达的时间晚,就是说,第九个时钟脉冲到达时第二个74LS160尚未进入计数方式,所以,第九个时钟脉冲并不能使第二个74LS160的状态发生变化,其状态仍为010。
于是,计数器的状态为0910。
第十个时钟脉冲到达后,第一个74L S160的状态变为010且进位输出变为低电平,使第二个74LS160退出计数方式。
因为第二个74LS160退出计数方式的时间比第十个时钟脉冲到达的时间晚,就是说,第十个时钟脉冲到达时第二个74LS160尚未退出计数方式,所以,第十个时钟脉冲使第二个74LS160的状态发生变化,其状态变为110。
于是,计数器的状态为1010。
第二种方案称为串行进位方式,这种方案的特点是,两个74LS160都始终工作在计数方式。
不过,第一个74LS160的CP端接到时钟脉冲上,每一个时钟脉冲都使其状态发生变化;第一个74LS160的CP端接到第一个74LS160进位输出上,每十个时钟脉冲才使其状态发生变化。
经常有学生问:“为什么在第一个74LS160的进位输出端和第二个74LS160的时钟脉冲输入端之间要加上一个非门呢?”这里面有点儿奥妙。
若计数器从0010状态开始计数,则第九个时钟脉冲到达后,第一个74 LS160的状态变为910且进位输出变为高电平。
如果没有这个非门,第一个74LS160的进位输出端的电平变化将使第二个74LS160的状态发生变化,其状态变为110。
于是计数器的状态就从0810变成1910,而不是我们所希望的0910。
有了这个非门,情况就不一样了,因为第一个74LS160的进位输出端的脉冲上升沿被非门转换成下降沿,所以第一个74LS160的进位输出端的电平变化并不能使第二个74LS160的状态发生变化,其状态仍为010。
于是计数器的状态就从0810变成我们所希望的0910。
第十个时钟脉冲到达后,第一个74LS160的状态变为010且进位输出变为低电平。
因为第一个74LS160的进位输出端的脉冲下降沿被非门转换成上升沿,所以第一个74LS160的进位输出端的电平变化使第二个74LS160的状态发生变化,其状态变为110。
于是计数器的状态又从0910变成1010。
我们再举一个用74LS160构成二十九进制计数器的例子。
因为29是一个素数,除了1和它本身外,不能表达为两个整数的乘积,所以我们要把工作分解成两个步骤。
第一步,我们用两个十进制计数器构成一个一百进制计数器;第二步,我们用这个一百进制计数器构成二十九进制计数器。
第一步可以采用并行进位方式或串行进位方式实现;第二步可以用置位法或复位法实现。
因为这里要对两个74LS160同时置位或复位,所以也称为整体置位法或整体复位法。
