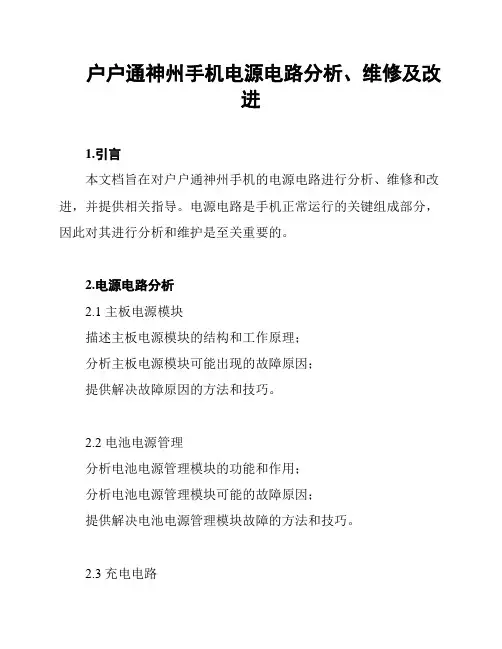

户户通神州手机电源电路分析、维修及改
进
1.引言
本文档旨在对户户通神州手机的电源电路进行分析、维修和改进，并提供相关指导。
电源电路是手机正常运行的关键组成部分，因此对其进行分析和维护是至关重要的。
2.电源电路分析
2.1 主板电源模块
描述主板电源模块的结构和工作原理；
分析主板电源模块可能出现的故障原因；
提供解决故障原因的方法和技巧。
2.2 电池电源管理
分析电池电源管理模块的功能和作用；
分析电池电源管理模块可能的故障原因；
提供解决电池电源管理模块故障的方法和技巧。
2.3 充电电路
分析充电电路的结构和工作原理；
分析充电电路可能出现的故障原因；
提供解决故障原因的方法和技巧。
3.电源电路维修
3.1 故障排除流程
提供一般性的故障排除流程，便于快速定位和解决问题；
强调安全操作和遵循维修规范。
3.2 常见故障及处理方法
列举常见的电源电路故障现象；
提供相应的解决方法和技巧。
4.电源电路改进
4.1 分析现有电源电路的不足之处
对户户通神州手机现有的电源电路进行评估，找出不足之处；分析其可能导致的问题和限制。
4.2 改进策略和建议
提出改进电源电路的策略和建议；
强调改进方案的可行性和可实施性。
5.结论
本文档对户户通神州手机的电源电路进行了全面的分析、维修和改进，并提供了详细的指导。
通过有效分析和维护电源电路，可以提高手机的稳定性和可靠性，提升用户体验。

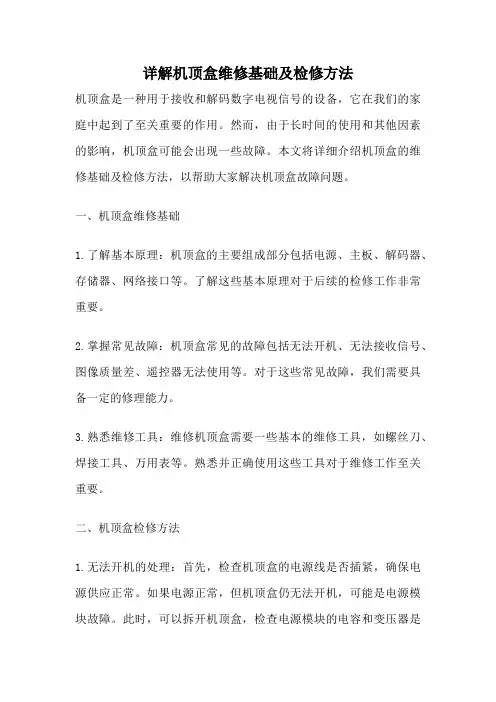

详解机顶盒维修基础及检修方法机顶盒是一种用于接收和解码数字电视信号的设备，它在我们的家庭中起到了至关重要的作用。
然而，由于长时间的使用和其他因素的影响，机顶盒可能会出现一些故障。
本文将详细介绍机顶盒的维修基础及检修方法，以帮助大家解决机顶盒故障问题。
一、机顶盒维修基础1.了解基本原理：机顶盒的主要组成部分包括电源、主板、解码器、存储器、网络接口等。
了解这些基本原理对于后续的检修工作非常重要。
2.掌握常见故障：机顶盒常见的故障包括无法开机、无法接收信号、图像质量差、遥控器无法使用等。
对于这些常见故障，我们需要具备一定的修理能力。
3.熟悉维修工具：维修机顶盒需要一些基本的维修工具，如螺丝刀、焊接工具、万用表等。
熟悉并正确使用这些工具对于维修工作至关重要。
二、机顶盒检修方法1.无法开机的处理：首先，检查机顶盒的电源线是否插紧，确保电源供应正常。
如果电源正常，但机顶盒仍无法开机，可能是电源模块故障。
此时，可以拆开机顶盒，检查电源模块的电容和变压器是否损坏，如有损坏需要更换。
2.无法接收信号的处理：如果机顶盒无法接收信号，首先检查天线或有线电视线是否插紧。
如果仍然无法接收信号，可能是解码器故障。
可以使用万用表测量解码器的输出电压，如果电压异常，需要更换解码器。
3.图像质量差的处理：如果机顶盒的图像质量差，首先检查连接线路是否良好。
如果连接线路正常，可能是存储器故障。
可以尝试清除存储器中的缓存数据，如果问题仍然存在，需要更换存储器。
4.遥控器无法使用的处理：如果机顶盒的遥控器无法使用，首先检查遥控器的电池是否正常。
如果电池正常，可以使用万用表测量遥控器的红外发射管是否正常工作。
如果发射管损坏，需要更换。
以上是机顶盒维修的基本方法，当然，在实际的维修过程中，还需要考虑其他因素，如电路板的焊接质量、元器件的选择等。
另外，为了确保维修的安全性和有效性，建议在有经验的人指导下进行维修工作。
机顶盒维修基础及检修方法是解决机顶盒故障的关键。

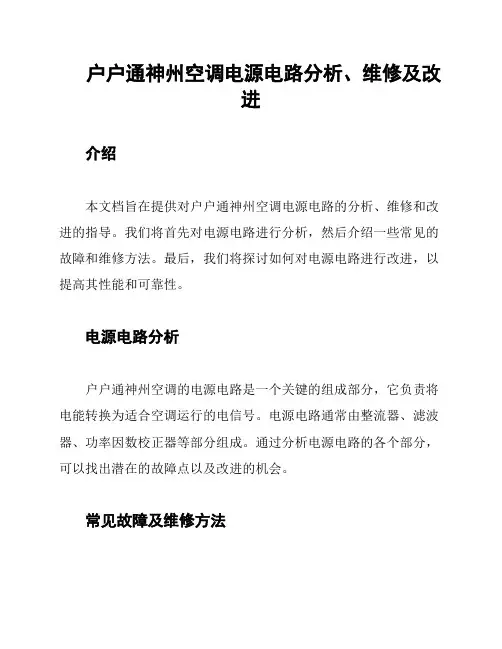

户户通神州空调电源电路分析、维修及改进介绍本文档旨在提供对户户通神州空调电源电路的分析、维修和改进的指导。
我们将首先对电源电路进行分析，然后介绍一些常见的故障和维修方法。
最后，我们将探讨如何对电源电路进行改进，以提高其性能和可靠性。
电源电路分析户户通神州空调的电源电路是一个关键的组成部分，它负责将电能转换为适合空调运行的电信号。
电源电路通常由整流器、滤波器、功率因数校正器等部分组成。
通过分析电源电路的各个部分，可以找出潜在的故障点以及改进的机会。
常见故障及维修方法在使用过程中，户户通神州空调的电源电路可能会出现一些常见的故障。
下面列举了一些可能的故障及相应的维修方法：1. 电源电路短路：检查电路中的保险丝是否烧断，并逐一检查电路元件，找出短路点并进行修复或更换。
2. 电源电路开路：检查电路中的连接是否松动或断开，并逐一检查电路元件，找出开路点并进行修复或更换。
3. 正常电压输出异常：检查电源电路的滤波器和稳压器，确保它们能够正常工作。
如果发现故障，及时修复或更换相关元件。
电源电路改进随着技术的进步，我们可以考虑对户户通神州空调的电源电路进行改进，以提高其性能和可靠性。
以下是一些建议：1. 使用更高效的整流器：采用新一代整流器，可以提高转换效率，减少能量损耗。
2. 增加过载保护功能：在电源电路中添加过载保护装置，可以提高系统的安全性，并避免因过载而损坏电路元件。
3. 优化稳压控制：通过引入更先进的稳压器控制算法，可以提高电源电路的稳定性和响应速度。
总结通过对户户通神州空调电源电路的分析、维修和改进，我们可以确保其正常运行和高效性能。
定期检查和维护电源电路，及时解决故障，并考虑引入新技术以提高电路性能，将有助于提升用户对空调产品的满意度和信赖度。
以上是对户户通神州空调电源电路分析、维修及改进的简要介绍。
如有需要，我们可以深入讨论并提出更具体的解决方案。

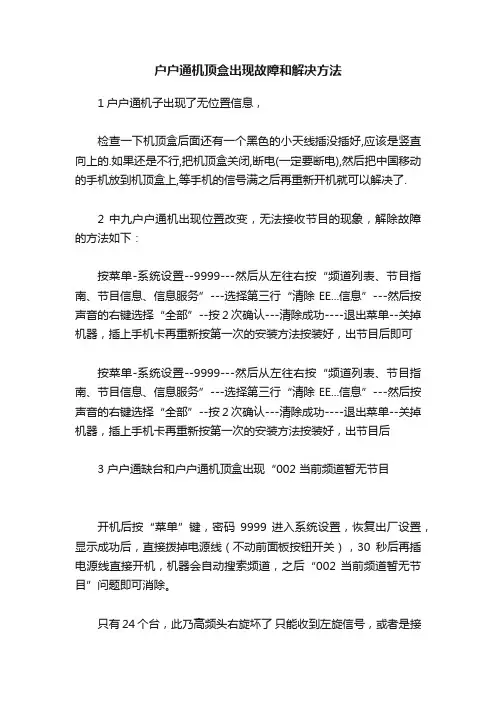

户户通机顶盒出现故障和解决方法1户户通机子出现了无位置信息，检查一下机顶盒后面还有一个黑色的小天线插没插好,应该是竖直向上的.如果还是不行,把机顶盒关闭,断电(一定要断电),然后把中国移动的手机放到机顶盒上,等手机的信号满之后再重新开机就可以解决了.2 中九户户通机出现位置改变，无法接收节目的现象，解除故障的方法如下：按菜单-系统设置--9999---然后从左往右按“频道列表、节目指南、节目信息、信息服务”---选择第三行“清除EE...信息”---然后按声音的右键选择“全部”--按2次确认---清除成功----退出菜单--关掉机器，插上手机卡再重新按第一次的安装方法按装好，出节目后即可按菜单-系统设置--9999---然后从左往右按“频道列表、节目指南、节目信息、信息服务”---选择第三行“清除EE...信息”---然后按声音的右键选择“全部”--按2次确认---清除成功----退出菜单--关掉机器，插上手机卡再重新按第一次的安装方法按装好，出节目后3 户户通缺台和户户通机顶盒出现“002 当前频道暂无节目开机后按“菜单”键，密码9999 进入系统设置，恢复出厂设置，显示成功后，直接拨掉电源线（不动前面板按钮开关），30秒后再插电源线直接开机，机器会自动搜索频道，之后“002 当前频道暂无节目”问题即可消除。
只有24个台，此乃高频头右旋坏了只能收到左旋信号，或者是接收机内极化控制除了问题只能输出18伏电压不能输出13伏了。
对此可以维修机器或者换用多机专用头加大锅盖到0.55即可。
反之是收到33个台左旋坏了。
4 出现E04解决方法E04短信处理方案：04#加密卡号到***********户户通常见安装问题及解决方法汇总背景介绍直播星户户通机顶盒由于在安装过程中，会涉及到终端基站锁定、授权申请及接收，直播星信号锁定、前端授权申请的接收及授权发送等诸多工序，所涉及到的环节较多，因此在初步安装过程中，会出现这样或那样的问题。

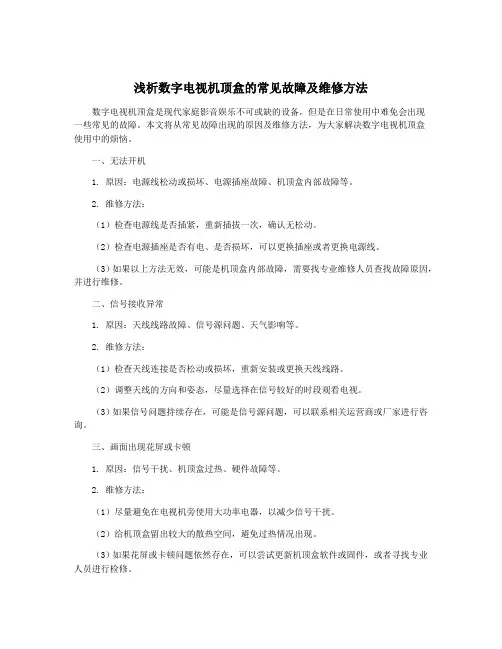

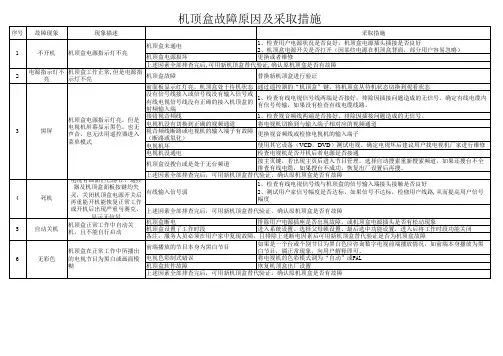

浅析数字电视机顶盒的常见故障及维修方法数字电视机顶盒是现代家庭影音娱乐不可或缺的设备，但是在日常使用中难免会出现一些常见的故障。
本文将从常见故障出现的原因及维修方法，为大家解决数字电视机顶盒使用中的烦恼。
一、无法开机1. 原因：电源线松动或损坏、电源插座故障、机顶盒内部故障等。
2. 维修方法：（1）检查电源线是否插紧，重新插拔一次，确认无松动。
（2）检查电源插座是否有电、是否损坏，可以更换插座或者更换电源线。
（3）如果以上方法无效，可能是机顶盒内部故障，需要找专业维修人员查找故障原因，并进行维修。
二、信号接收异常1. 原因：天线线路故障、信号源问题、天气影响等。
2. 维修方法：（1）检查天线连接是否松动或损坏，重新安装或更换天线线路。
（2）调整天线的方向和姿态，尽量选择在信号较好的时段观看电视。
（3）如果信号问题持续存在，可能是信号源问题，可以联系相关运营商或厂家进行咨询。
三、画面出现花屏或卡顿1. 原因：信号干扰、机顶盒过热、硬件故障等。
2. 维修方法：（1）尽量避免在电视机旁使用大功率电器，以减少信号干扰。
（2）给机顶盒留出较大的散热空间，避免过热情况出现。
（3）如果花屏或卡顿问题依然存在，可以尝试更新机顶盒软件或固件，或者寻找专业人员进行检修。
四、遥控器失灵1. 原因：遥控器电池耗尽、遥控器损坏、机顶盒接收头故障等。
2. 维修方法：（1）更换遥控器电池，并确保电池极性正确安装。
（2）检查遥控器是否受损，如果有损坏可以尝试维修或更换新遥控器。
（3）检查机顶盒接收头是否受损，可以联系售后服务进行更换或维修。
六、声音异常1. 原因：音频线连接不良、音量设置错误、音频输出接口损坏等。
2. 维修方法：（1）重新插拔音频线，确认连接良好。
（2）检查音量设置是否正确，进入设置菜单进行调整。
（3）如果音频接口损坏，可以更换接口或寻找专业人员进行检修。

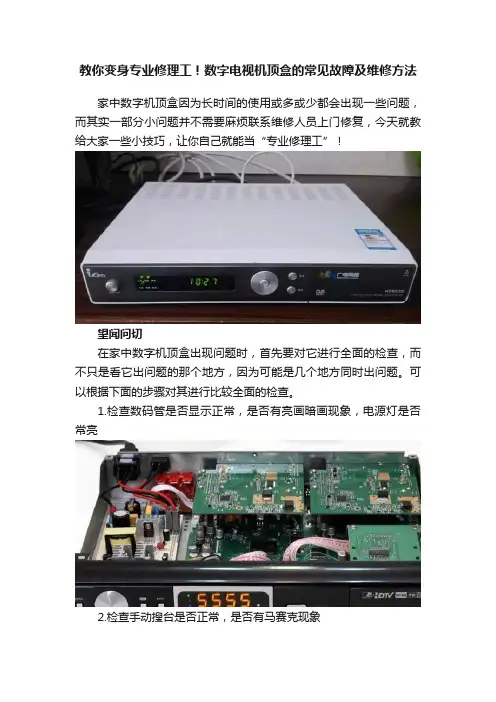

教你变身专业修理工！数字电视机顶盒的常见故障及维修方法家中数字机顶盒因为长时间的使用或多或少都会出现一些问题，而其实一部分小问题并不需要麻烦联系维修人员上门修复，今天就教给大家一些小技巧，让你自己就能当“专业修理工”！望闻问切在家中数字机顶盒出现问题时，首先要对它进行全面的检查，而不只是看它出问题的那个地方，因为可能是几个地方同时出问题。
可以根据下面的步骤对其进行比较全面的检查。
1.检查数码管是否显示正常，是否有亮画暗画现象，电源灯是否常亮2.检查手动搜台是否正常，是否有马赛克现象展开剩余72%3.检查AV输出是否正常，是否有有网纹干扰，图像模糊等不良现象4.检查分量输出是否正常5.检查声音播放，静音是否正常，是否有杂音，声音过小或过大现象6.在能正常观看的情况下拍机，检验是否因为震动导致图像不良，拍机导致有轻微的马赛克，停止拍机后恢复正常为正常机顶盒7.检查机顶盒是否能正常读取IC卡信息8.检查能否恢复出厂设置。
根据上面的测试步骤，如果都正常，可以判断至少硬件是没有问题的。
也许问题是出在软件上，而一般恢复出厂设置后，软件问题也应该可以解决。
如果依旧不行，则需要考虑刷机修复了。
常见故障的维修方法无论是哪一种故障，都是要遵循观、查、换的思路。
观是修机的第一步，工厂的坏机主要是观察连锡、假焊的现象，而售后人员上门维修主要是观察脱焊和元件损坏的现象。
第二步是查，针对某个故障重点检查某个模块，比如机器能正常启动但是搜不到节目，这说明机器启动系统是没有问题的，主要检查高频头到主芯片这段的问题。
观察检查都没有发现问题，接着就可以根据判断进行更换，更换也要根据实际情况进行，比如无图无显，它和FlashSDRAM以及主芯片都有关系，应该根据这批机器的物料更换情况进行跟换，这要靠经验。
除了遵循上面思路还要运用一些方法技巧，适当的运用排除法能大大加快修机速度。
另外就是在软件方面的日常维护很重要，日常垃圾清理可以通过当贝市场下载安装当贝助手进行操作。

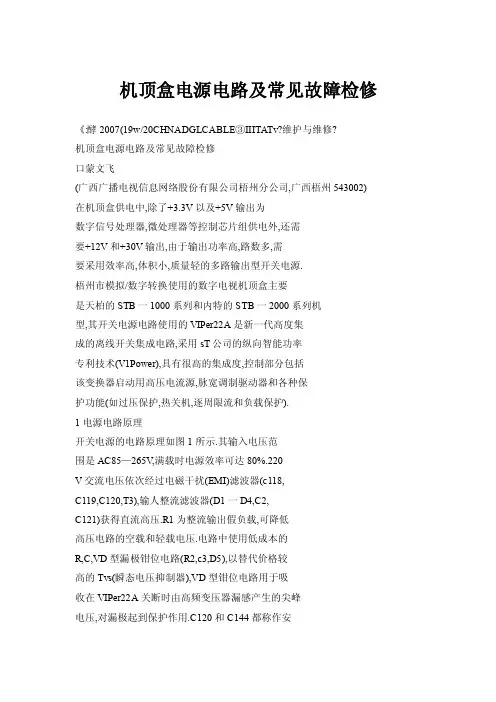

机顶盒电源电路及常见故障检修《:酵2007(19w/20CHNADGLCABLE③IIITATv?维护与维修?机顶盒电源电路及常见故障检修口蒙文飞(广西广播电视信息网络股份有限公司梧州分公司,广西梧州543002) 在机顶盒供电中,除了+3.3V以及+5V输出为数字信号处理器,微处理器等控制芯片组供电外,还需要+12V和+30V输出,由于输出功率高,路数多,需要采用效率高,体积小,质量轻的多路输出型开关电源.梧州市模拟/数字转换使用的数字电视机顶盒主要是天柏的STB一1000系列和内特的STB一2000系列机型,其开关电源电路使用的VIPer22A是新一代高度集成的离线开关集成电路,采用sT公司的纵向智能功率专利技术(V1Power),具有很高的集成度,控制部分包括该变换器启动用高压电流源,脉宽调制驱动器和各种保护功能(如过压保护,热关机,逐周限流和负载保护).1电源电路原理开关电源的电路原理如图1所示.其输入电压范围是AC85—265V,满载时电源效率可达80%.220V交流电压依次经过电磁干扰(EMI)滤波器(c118,C119,C120,T3),输人整流滤波器(D1一D4,C2,C121)获得直流高压.R1为整流输出假负载,可降低高压电路的空载和轻载电压.电路中使用低成本的R,C,VD型漏极钳位电路(R2,c3,D5),以替代价格较高的Tvs(瞬态电压抑制器),VD型钳位电路用于吸收在VIPer22A关断时由高频变压器漏感产生的尖峰电压,对漏极起到保护作用.C120和C144都称作安1916图1机项盒开关电源电路原理图《中国有线电视))2007年第19/20期蒙文飞:机顶盒电源电路及常见故障检修全电容,区别是C144接在高压与地之间,能滤除初,次级耦合电容产生的共模干扰,在IEC950国际标准中称之为"Y电容",而C120接在交流电源进线端,专门滤除电网线之间的串模干扰,被称作"x电容".次级电压共分为4路:①经过D18,C139,L23,C141获得+5V的稳压输出;②由D17,C138,L21,C140获得+3.3V稳压输出;③经过D16,C135,L17,R13,C136和R8获得+12V的稳压输出;④由D14,C128,R5,L1,R38和R7获得+30V的稳压输出.其中,+5V和+3.3V作为主输出,+12V和+30V作为辅输出.C20和R20,C13和R14分别并联在D17,D18两端,能防止D17和D18在高频开关状态下产生自激振荡(振铃).R15,R32,R6,R33,R29和R30为比例反馈电阻,使3.3V和12V电源按照一定的比例进行反馈,R31和C145构成U5的频率补偿网络.5V,30V输出未加反馈,输出电压均由高频变压器的匝数比来确定.R7,R8分别是+30V和+12V输出的假负载,它能降低该路的空载及轻载电压.为减小输出纹波电压,各路输出都使用了后级LC滤波器(L1和C1,L17和C136,L21和C140,L23和C141).该电源采用光耦反馈电路,U3型号为LTV817A,是线性光耦合器.电路中负载功率和输出电流最大的输出为+3.3V,+5V和+12V输出,且输出功率接近,因此主电压反馈采用+3.3V和12V输出.通过U5和光耦提供反馈电压,光耦集电极的电压可以确定VIPer22A的峰值漏极电流.2常见故障检修电源电路是机顶盒故障多发部位.下面列举一些常发故障及易损部件:(1)故障现象:电源指示灯不亮,无频道显示,电视机无图像.检查:高压整流二极管D1～D4(1N4007)中的一个或两个击穿,造成保险管F1(2A/ 250V)熔断.(2)故障现象:电源指示灯不亮,无频道显示,电视机无图像.检查:+5V整流二极管D18(SB380)击穿,造成无5V输出,+3V,+12V,+30V输出降为1.5V,5V,25V,集成块u1(VIPer22A)及R2(33k1)/2W)发热.(3)故障现象:电源指示灯闪烁,无频道显示,电视机无图像.检查:钳位二极管D5(HER107)击穿,造成全部输出电压高低抖动.(4)故障现象:电源指示灯亮,无频道显示,电视机无图像.检查:各路输出电压正常,检查发现是高压滤波电容C121(47IxF/400V)损坏造成开路.(5)电源指示灯亮,无频道显示,只显示4道横杠,电视机无图像,显示"无信号".检查:+30V整流二极管D14(HER107)或保险电阻R38(0.56Q)开路,造成无+30V输出.(6)电源指示灯亮,无频道显示,电视机图像定格在开机画面(桂林山水),显示"版本V0系统初始化", 无法进入正常收视.检查:滤波电容C121(47IxV/400 V)发热,干枯,经测量容量减小,造成+5V输出降低为4.8V.(7)机顶盒无显示,电视机无图像,开机盖检查发现30V滤波电容C1(47IxF/50V)已爆裂损坏.+12V整流二极管D16(HER105)开路,使R29无+12V反馈电压,u5及其稳压电路失控,导致+30V输出电压骤升,超出了C1的耐压值.(8)机顶盒无显示,电视机无图像,C1(47IxF/50V)爆裂,CC74(47IxF/16V)成碎片.检查:+3.3V整流二极管D17(SB560)损坏开路,使R15,R32无3. 3V反馈电压,使u5及其稳压电路失控,+30V输出升高,导致c1和CC74损坏.在上述的8种常见故障中,机顶盒遭受雷击后出故障最常见的是1,2,3,4种故障,偶尔也会出现7,8种故障,有时两种以上故障同时出现.当然也有集成块u1(VIPer22A)被击毁的,更有主板集成块被击毁的,这种情况更为严重.3其他型号机顶盒电源电路大象DS8—6247C型机顶盒的电源电路原理与本文介绍的电路原理近似,因为两路反馈电压都由+3.3 V输出电压提供,故+3.3V采用双二极管D8,D17 (SB360)并联整流的方式,以保证其安全性和可靠性. +5V输出采用三端稳压集成块u2(L7805CV),可使其输出电压更稳定.4机顶盒电源电路改进的建议电源电路设计的输入电压适应范围较宽,达到AC 85～265V,当外电压突然升高较多(大于300V),比如发生雷击,电网故障等,机顶盒电源电路就无法承受高电压而损坏.虽然本电路设计有保险管F1和过流保险电阻NTC1,但对骤然升高的输入电压反应过慢, 使电路元件在F1烧断前就烧坏了,为此可以在输入端即C120处并联稍低于300V的过压保护器,例如并联1只标称电压u1mA=275V的压敏电阻器,UlmA表示当压敏电阻器上通过lmA的直流电流时元件两端的电压值.当输入电压大于275V时,保护器瞬时击穿,继而烧断保险管,较好地保护了电源电路,修理时只需更换F1和压敏电阻,实践证明这是一种行之有效的好办法.[收稿日期:2007-07-21]】9】7。

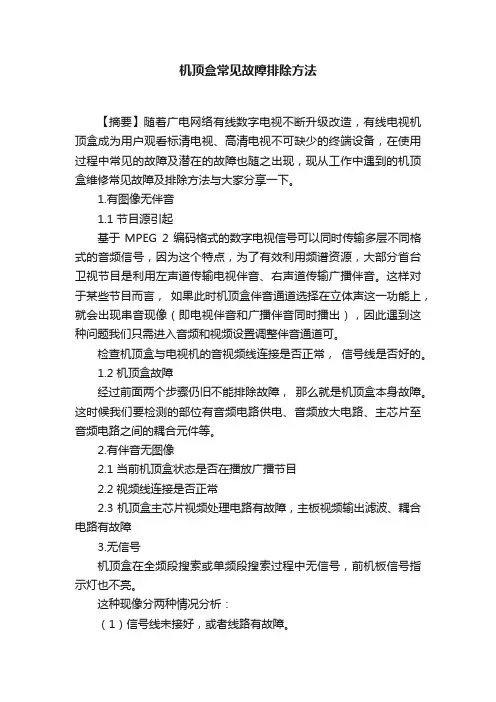

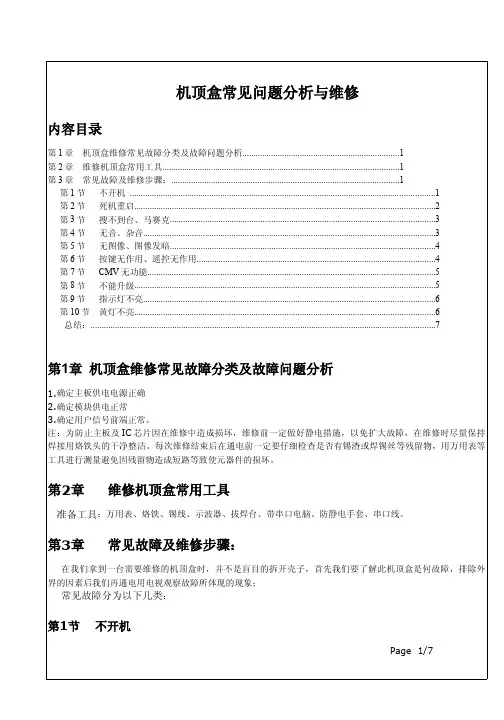

机顶盒常见故障排除方法【摘要】随着广电网络有线数字电视不断升级改造，有线电视机顶盒成为用户观看标清电视、高清电视不可缺少的终端设备，在使用过程中常见的故障及潜在的故障也随之出现，现从工作中遇到的机顶盒维修常见故障及排除方法与大家分享一下。
1.有图像无伴音1.1 节目源引起基于MPEG 2 编码格式的数字电视信号可以同时传输多层不同格式的音频信号，因为这个特点，为了有效利用频谱资源，大部分省台卫视节目是利用左声道传输电视伴音、右声道传输广播伴音。
这样对于某些节目而言，如果此时机顶盒伴音通道选择在立体声这一功能上，就会出现串音现像（即电视伴音和广播伴音同时播出），因此遇到这种问题我们只需进入音频和视频设置调整伴音通道可。
检查机顶盒与电视机的音视频线连接是否正常，信号线是否好的。
1.2 机顶盒故障经过前面两个步骤仍旧不能排除故障，那么就是机顶盒本身故障。
这时候我们要检测的部位有音频电路供电、音频放大电路、主芯片至音频电路之间的耦合元件等。
2.有伴音无图像2.1 当前机顶盒状态是否在播放广播节目2.2 视频线连接是否正常2.3 机顶盒主芯片视频处理电路有故障，主板视频输出滤波、耦合电路有故障3.无信号机顶盒在全频段搜索或单频段搜索过程中无信号，前机板信号指示灯也不亮。
这种现像分两种情况分析：（1）信号线未接好，或者线路有故障。
（2）机顶盒有故障，需检查高频头供电、高频头至主芯片之间的连线、主芯片至高频头的关键电压和波形，最后我们可以用一个好的高频头代换来检测。
4.信号弱有些节目搜索不到，高频点的节目信号质量低。
遇到这类故障，我们首先要考虑用户所在的小区和楼房线路有没有经过改造，因为有些小区线路已经使用了很长时间，相应的线路、分支器、放大器也已老化，已经有一定的线损存在，特别是在高频端。
其次就是机顶盒故障了，通常情况是高频头不良所致。
5.图像马赛克，声音卡马赛克：电视画面呈不规则条块状，此时电视伴音也可能出现时断时续且伴有尖锐刺耳的声音。
户户通神州机顶盒电源电路分析、维修及改进
[摘要] 户户通神州机顶盒开关电源故障率较高，本文根据电源实物测绘出电原理图并分析其工作原理，对易损件电源开关电路进行了改进，并对易发故障和个别元器件代换作了简要介绍。
[关键词] 户户通设备；SD3842P开关电源；电路改进；元件代换户户通神州机顶盒在社会上有一定拥有量，为我县2012-2013年户户通工程选定机型。
根据维修情况统计，该机故障约有60%以上出自开关电源部分。
由于该机未附电原理图，本人根据该机开关电源实物PCB板测绘还原出电原理图，并对电路易损元件及致损原因进行分析，对电源开关电路进行了改进，供大家维修时参考。
该机开关电源采用SD4842内置高压MOSFET电流模式PWM控制器，该电路具有待机功耗低，保护功能完善等特点。
图1
原理图如图1所示，交流220V通过插座P1输入，开关电源输入电路部分主要由保险管F1、热敏电阻R3、滤波线圈L1和由D1〜D4组成的整流桥及滤波电容C1组成；热敏电阻R1是一个为阻值6Ω的负温度特性（NTC）电阻，主要作用是限制电路启动时的电流峰值，当冲击电流过后，该电阻的阻值会降得很小；压敏电阻MOV1用于过压保护，标称值电压为600V；滤波线圈L1和电容CX1、电阻R1、R2
构成电源共模抑制滤波器，可将电源和电网的噪声进行隔离，防止电网污染；电容CX1用于滤除电网输电线之间的差模干扰，而CY1用于滤除初次级耦合产生的共模干扰。
电路中，市电通过噪声滤波器抑制电路后整流滤波获得约300V 平滑直流电压，再经R7与R8串联后为C6充电，同时为IC1（SD4842P）
3脚提供工作电压Vcc。
当该电压充到12V，电路开始工作，电路正常工作以后或电路发生保护时，SD4842的供电由开关变压器辅助绕组通过R9和D6提供，Vcc开始降低，当Vcc低于8伏，控制电路整体关断，电路消耗的电流变小，又开始对Vcc脚的电容充电，启动电路重新工作，该方式可以有效地降低待机功耗。
R4、R5、C3、D5组成缓冲保护电路，该电路又称尖峰吸收回路，主要用于吸收高频开关变压器T1漏感引起的尖峰电压，保护IC1内部功率输出电路。
Z1为12V稳压管，用于保护IC1不会因误差信号输入端过载而损坏。
在开关变压器次级，IC2（TL431）为可调分流基准电压源，R17和R15为取样电阻，负责将输出电压取样（取自+5V电路）反馈到TL431，TL431将取样电压与内部2.5V带隙基准电压进行比较并在阴极上形成误差电压，使光耦合器件PC817中的LED工作电流产生相应的变化，再通过光耦合器件去改变PWM控制电路SD4872的4脚FB控制端的电流大小，进而调节输出占空比，使输出电压保持不变，达到稳压目的。
电源次级共有三组电压输出，分别为：+24V经主板上的极化电路后为高频头供电，缺该组电压会出现“信号中断”；5V供主板解码电路及部分控制电路，缺该组电压则不能开机；+4V供定位模块和紧急喇叭功放，缺该组电压会出“定位模块异常1”。
维修过程中我们发现，因为电源机械开关损坏造成的故障占电源故障（不含雷击原因造成的电源损坏）的80%以上，究其原因，主要是该机电源开关+5V一路长期处在大电流工作状态，实测为600mA －820mA（+24V一路工作电流在110－120mA间），开关触点易发热变形，造成接触不良。
从电路可知，该机电源初级未设开关，电源的
通断是通过双刀单掷开关K1来分别通断+5V和+24V电压，而电源开关的损坏往往是因为+5V这路开关触点接触不良或簧片发生变形，造成开关电源不能正常工作，而产生的故障现象除了不能正常开机外，还有造成跳台，显示面板屏闪，甚至画面马赛克等奇特故障，皆因主板CPU受干扰或复位不正常造成工作紊乱所致。
维护人员应急维修处理一般都是将两路电源直接用导线连通，但这样处理后用户只能通过插拨电源插头实现开关机，给用户造成使用不便，如简单地换同型开关，工作时间长后又容易“旧病复发”，不能从根本上解决此问题。
为此，在维修过程中，除了更换电源开关，本人还对电源开关电路进行了改进，主要是将双刀单掷改为单刀单掷，双刀变单刀，即将两路开关并联为一路，这样，让开关触点电流容量增加了一倍，延长了电源开关的使用寿命。
改动时，在电原理路图中虚线框内打“×”处用美工刀将电路铜箔划断，再用导线（为防短路必要时可套上热缩管）将框内虚线部分连通，实物如图2。
改动后，原机械开关对+5V 电压实现通断，原24V极化电压则直接连通，由于+5V电压能正常开关，不影响原机功能。
经用户实际使用，处理后的电源电路未再出现电源开关失灵故障。
图2
由于保护功能完善，正常使用情况下，该机电源除了电源机械开关因为设计电流过小易出现损坏外，其他故障较少出现，但遇雷击损坏时，易造成保险管F1、热敏电阻R3、压敏电阻MOV1及整流管D1－D4击穿损坏，甚至电源控制电路IC1（SD4842P）及2脚（MOSFET 地）限流电阻R6、光耦U1、保护稳压管Z1、误差取样电路IC2（TL431）也容易被击穿。
原机使用的TL431为SOT-23贴片封装，如不易获得可用常见的TO-92封装TL431代换，对应脚见图3。
若遇SD4842P损坏而手头无该元件，可用常见的VlPer22A代换，但外围元件应作相应改动，SD4842P③脚为供电端(Vcc)，
④脚为反馈端(FB)，而VlPer22A 的③、
④引脚正好与之相反，③、④脚外围
电路也稍有差别，完全可以通过修改
VlPer22A外围电路实现代换SD4842P。
图3
参考文献：士兰微SD4840/4841/4842/4843/4844规格书。
士兰微电子公司。
作者简介：贺子宽（1971－），男，高级工程师，从事广电设备维修及计算机网络维护工作22年。
