(完整版)染整工艺原理考试复习重点

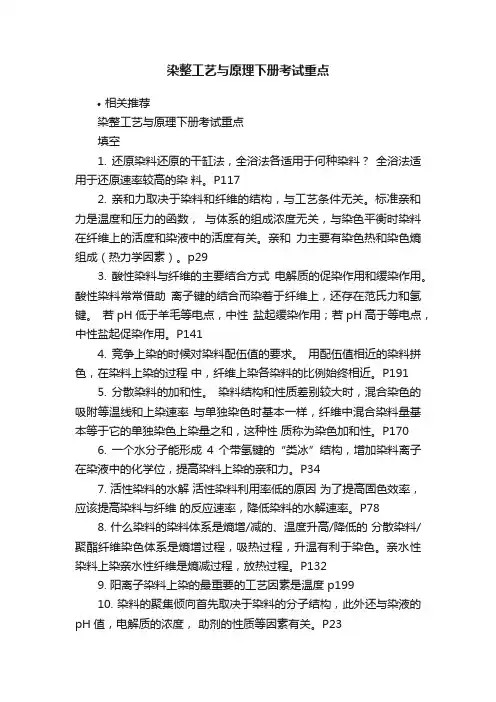

染整工艺与原理下册考试重点•相关推荐染整工艺与原理下册考试重点填空1. 还原染料还原的干缸法，全浴法各适用于何种染料？全浴法适用于还原速率较高的染料。

P1172. 亲和力取决于染料和纤维的结构，与工艺条件无关。

标准亲和力是温度和压力的函数，与体系的组成浓度无关，与染色平衡时染料在纤维上的活度和染液中的活度有关。

亲和力主要有染色热和染色熵组成（热力学因素）。

p293. 酸性染料与纤维的主要结合方式电解质的促染作用和缓染作用。

酸性染料常常借助离子键的结合而染着于纤维上，还存在范氏力和氢键。

若pH低于羊毛等电点，中性盐起缓染作用；若pH高于等电点，中性盐起促染作用。

P1414. 竞争上染的时候对染料配伍值的要求。

用配伍值相近的染料拼色，在染料上染的过程中，纤维上染各染料的比例始终相近。

P1915. 分散染料的加和性。

染料结构和性质差别较大时，混合染色的吸附等温线和上染速率与单独染色时基本一样，纤维中混合染料量基本等于它的单独染色上染量之和，这种性质称为染色加和性。

P1706. 一个水分子能形成4个带氢键的“类冰”结构，增加染料离子在染液中的化学位，提高染料上染的亲和力。

P347. 活性染料的水解活性染料利用率低的原因为了提高固色效率，应该提高染料与纤维的反应速率，降低染料的水解速率。

P788. 什么染料的染料体系是熵增/减的、温度升高/降低的分散染料/聚酯纤维染色体系是熵增过程，吸热过程，升温有利于染色。

亲水性染料上染亲水性纤维是熵减过程，放热过程。

P1329. 阳离子染料上染的最重要的工艺因素是温度 p19910. 染料的聚集倾向首先取决于染料的分子结构，此外还与染液的pH值，电解质的浓度，助剂的性质等因素有关。

P23选择1. 阳离子的配伍值是反映染料亲和力大小和扩散速率高低的综合指标。

配伍值越小染料对纤维的亲和力就越高，上染速率就越快，不易匀染，竭染率高，适合染深浓色；配伍值越小，染料对纤维的亲和力就越低，上染速率就越慢，匀染性好，竭染率低，适合染浅淡色。

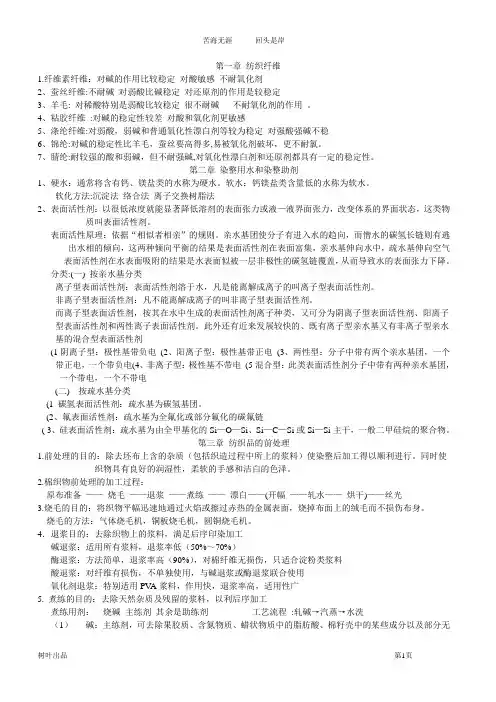

第一章纺织纤维1.纤维素纤维：对碱的作用比较稳定对酸敏感不耐氧化剂2、蚕丝纤维:不耐碱对弱酸比碱稳定对还原剂的作用是较稳定3、羊毛: 对稀酸特别是弱酸比较稳定很不耐碱不耐氧化剂的作用。

4、粘胶纤维:对碱的稳定性较差对酸和氧化剂更敏感5、涤纶纤维:对弱酸，弱碱和普通氧化性漂白剂等较为稳定对强酸强碱不稳6、锦纶:对碱的稳定性比羊毛，蚕丝要高得多,易被氧化剂破坏，更不耐氯。

7、腈纶:耐较强的酸和弱碱，但不耐强碱,对氧化性漂白剂和还原剂都具有一定的稳定性。

第二章染整用水和染整助剂1、硬水：通常将含有钙、镁盐类的水称为硬水。

软水：钙镁盐类含量低的水称为软水。

软化方法:沉淀法络合法离子交换树脂法2、表面活性剂：以很低浓度就能显著降低溶剂的表面张力或液—液界面张力，改变体系的界面状态，这类物质叫表面活性剂。

表面活性原理：依据“相似者相亲”的规则。

亲水基团使分子有进入水的趋向，而憎水的碳氢长链则有逃出水相的倾向，这两种倾向平衡的结果是表面活性剂在表面富集，亲水基伸向水中，疏水基伸向空气表面活性剂在水表面吸附的结果是水表面似被一层非极性的碳氢链覆盖，从而导致水的表面张力下降。

分类:(一) 按亲水基分类离子型表面活性剂：表面活性剂溶于水，凡是能离解成离子的叫离子型表面活性剂。

非离子型表面活性剂：凡不能离解成离子的叫非离子型表面活性剂。

而离子型表面活性剂，按其在水中生成的表面活性剂离子种类，又可分为阴离子型表面活性剂、阳离子型表面活性剂和两性离子表面活性剂。

此外还有近来发展较快的、既有离子型亲水基又有非离子型亲水基的混合型表面活性剂(1阴离子型：极性基带负电(2、阳离子型：极性基带正电(3、两性型：分子中带有两个亲水基团，一个带正电，一个带负电(4、非离子型：极性基不带电(5混合型：此类表面活性剂分子中带有两种亲水基团，一个带电，一个不带电(二) 按疏水基分类(1 碳氢表面活性剂：疏水基为碳氢基团。

(2、氟表面活性剂：疏水基为全氟化或部分氟化的碳氟链( 3、硅表面活性剂：疏水基为由全甲基化的Si—O—Si、Si—C—Si或Si—Si主干，一般二甲硅烷的聚合物。

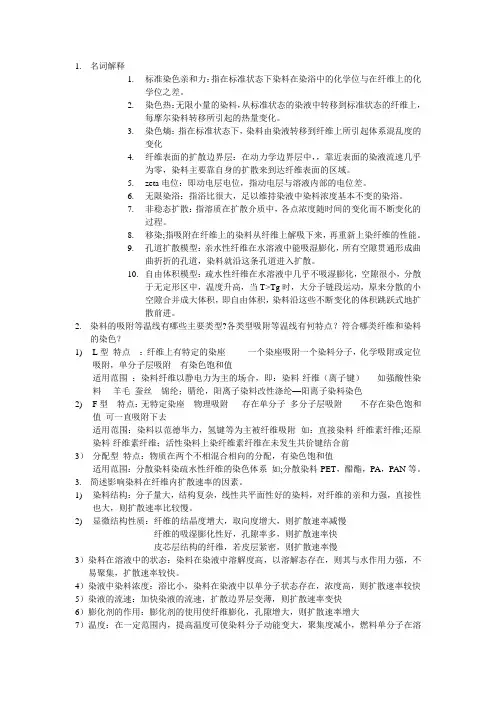

1.名词解释1.标准染色亲和力：指在标准状态下染料在染浴中的化学位与在纤维上的化学位之差。

2.染色热：无限小量的染料，从标准状态的染液中转移到标准状态的纤维上，每摩尔染料转移所引起的热量变化。

3.染色熵：指在标准状态下，染料由染液转移到纤维上所引起体系混乱度的变化4.纤维表面的扩散边界层：在动力学边界层中，，靠近表面的染液流速几乎为零，染料主要靠自身的扩散来到达纤维表面的区域。

5.zeta电位：即动电层电位，指动电层与溶液内部的电位差。

6.无限染浴：指浴比很大，足以维持染液中染料浓度基本不变的染浴。

7.非稳态扩散：指溶质在扩散介质中，各点浓度随时间的变化而不断变化的过程。

8.移染;指吸附在纤维上的染料从纤维上解吸下来，再重新上染纤维的性能。

9.孔道扩散模型：亲水性纤维在水溶液中能吸湿膨化，所有空隙贯通形成曲曲折折的孔道，染料就沿这条孔道进入扩散。

10.自由体积模型：疏水性纤维在水溶液中几乎不吸湿膨化，空隙很小，分散于无定形区中，温度升高，当T>Tg时，大分子链段运动，原来分散的小空隙合并成大体积，即自由体积，染料沿这些不断变化的体积跳跃式地扩散前进。

2.染料的吸附等温线有哪些主要类型?各类型吸附等温线有何特点？符合哪类纤维和染料的染色？1)L型特点：纤维上有特定的染座一个染座吸附一个染料分子，化学吸附或定位吸附，单分子层吸附有染色饱和值适用范围：染料纤维以静电力为主的场合，即：染料-纤维（离子键）如强酸性染料----羊毛蚕丝锦纶；腈纶，阳离子染料改性涤纶—阳离子染料染色2)F型特点：无特定染座物理吸附存在单分子多分子层吸附不存在染色饱和值可一直吸附下去适用范围：染料以范德华力，氢键等为主被纤维吸附如：直接染料-纤维素纤维;还原染料-纤维素纤维；活性染料上染纤维素纤维在未发生共价键结合前3）分配型特点：物质在两个不相混合相向的分配，有染色饱和值适用范围：分散染料染疏水性纤维的染色体系如;分散染料-PET，醋酯，PA，PAN等。

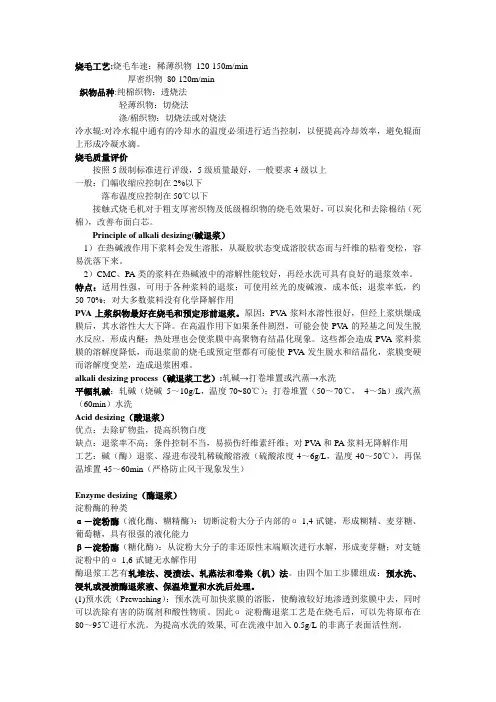

烧毛工艺:烧毛车速：稀薄织物120-150m/min厚密织物80-120m/min织物品种:纯棉织物：透烧法轻薄织物：切烧法涤/棉织物：切烧法或对烧法冷水辊:对冷水辊中通有的冷却水的温度必须进行适当控制，以便提高冷却效率，避免辊面上形成冷凝水滴。

烧毛质量评价按照5级制标准进行评级，5级质量最好，一般要求4级以上一般：门幅收缩应控制在2%以下落布温度应控制在50℃以下接触式烧毛机对于粗支厚密织物及低级棉织物的烧毛效果好，可以炭化和去除棉结（死棉），改善布面白芯。

Principle of alkali desizing(碱退浆）1）在热碱液作用下浆料会发生溶胀，从凝胶状态变成溶胶状态而与纤维的粘着变松，容易洗落下来。

2）CMC、PA类的浆料在热碱液中的溶解性能较好，再经水洗可具有良好的退浆效率。

特点：适用性强，可用于各种浆料的退浆；可使用丝光的废碱液，成本低；退浆率低，约50-70%；对大多数浆料没有化学降解作用PV A上浆织物最好在烧毛和预定形前退浆。

原因：PV A浆料水溶性很好，但经上浆烘燥成膜后，其水溶性大大下降。

在高温作用下如果条件剧烈，可能会使PV A的羟基之间发生脱水反应，形成内醚；热处理也会使浆膜中高聚物有结晶化现象。

这些都会造成PV A浆料浆膜的溶解度降低，而退浆前的烧毛或预定型都有可能使PV A发生脱水和结晶化，浆膜变硬而溶解度变差，造成退浆困难。

alkali desizing process（碱退浆工艺）:轧碱→打卷堆置或汽蒸→水洗平幅轧碱：轧碱（烧碱5～10g/L，温度70~80℃）；打卷堆置（50～70℃，4～5h）或汽蒸（60min）水洗Acid desizing（酸退浆）优点：去除矿物盐，提高织物白度缺点：退浆率不高；条件控制不当，易损伤纤维素纤维；对PV A和PA浆料无降解作用工艺：碱（酶）退浆、湿进布浸轧稀硫酸溶液（硫酸浓度4～6g/L，温度40～50℃），再保温堆置45～60min（严格防止风干现象发生）Enzyme desizing（酶退浆）淀粉酶的种类α－淀粉酶（液化酶、糊精酶）：切断淀粉大分子内部的α-1,4-甙键，形成糊精、麦芽糖、葡萄糖，具有很强的液化能力β－淀粉酶（糖化酶）：从淀粉大分子的非还原性末端顺次进行水解，形成麦芽糖；对支链淀粉中的α-1,6-甙键无水解作用酶退浆工艺有轧堆法、浸渍法、轧蒸法和卷染（机）法。

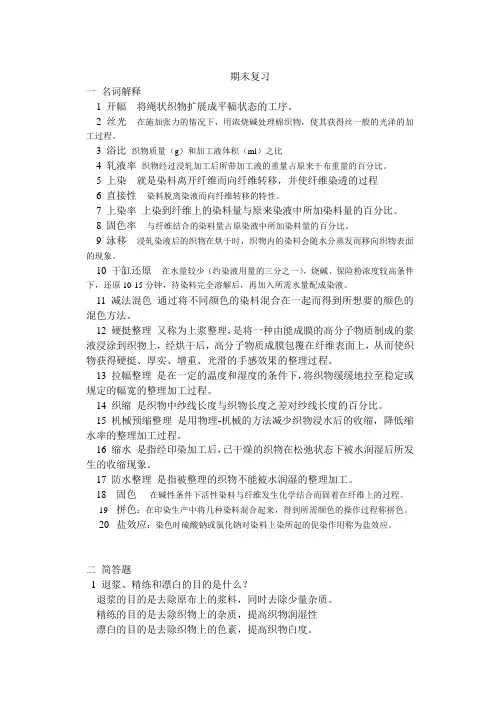

期末复习一名词解释1 开幅将绳状织物扩展成平幅状态的工序。

2 丝光在施加张力的情况下，用浓烧碱处理棉织物，使其获得丝一般的光泽的加工过程。

3 浴比织物质量（g）和加工液体积（ml）之比4 轧液率织物经过浸轧加工后所带加工液的重量占原来干布重量的百分比。

5 上染就是染料离开纤维而向纤维转移，并使纤维染透的过程6 直接性染料脱离染液而向纤维转移的特性。

7 上染率上染到纤维上的染料量与原来染液中所加染料量的百分比。

8 固色率与纤维结合的染料量占原染液中所加染料量的百分比。

9 泳移浸轧染液后的织物在烘干时，织物内的染料会随水分蒸发而移向织物表面的现象。

10 干缸还原在水量较少（约染液用量的三分之一），烧碱、保险粉浓度较高条件下，还原10-15分钟，待染料完全溶解后，再加入所需水量配成染液。

11 减法混色通过将不同颜色的染料混合在一起而得到所想要的颜色的混色方法。

12 硬挺整理又称为上浆整理，是将一种由能成膜的高分子物质制成的浆液浸涂到织物上，经烘干后，高分子物质成膜包覆在纤维表面上，从而使织物获得硬挺、厚实、增重、光滑的手感效果的整理过程。

13 拉幅整理是在一定的温度和湿度的条件下，将织物缓缓地拉至稳定或规定的幅宽的整理加工过程。

14 织缩是织物中纱线长度与织物长度之差对纱线长度的百分比。

15 机械预缩整理是用物理-机械的方法减少织物浸水后的收缩，降低缩水率的整理加工过程。

16 缩水是指经印染加工后，已干燥的织物在松弛状态下被水润湿后所发生的收缩现象。

17 防水整理是指被整理的织物不能被水润湿的整理加工。

18 固色在碱性条件下活性染料与纤维发生化学结合而固着在纤维上的过程。

19拼色：在印染生产中将几种染料混合起来，得到所需颜色的操作过程称拼色。

20盐效应：染色时硫酸钠或氯化钠对染料上染所起的促染作用称为盐效应。

二简答题1 退浆、精练和漂白的目的是什么？退浆的目的是去除原布上的浆料，同时去除少量杂质。

精练的目的是去除织物上的杂质，提高织物润湿性漂白的目的是去除织物上的色素，提高织物白度。

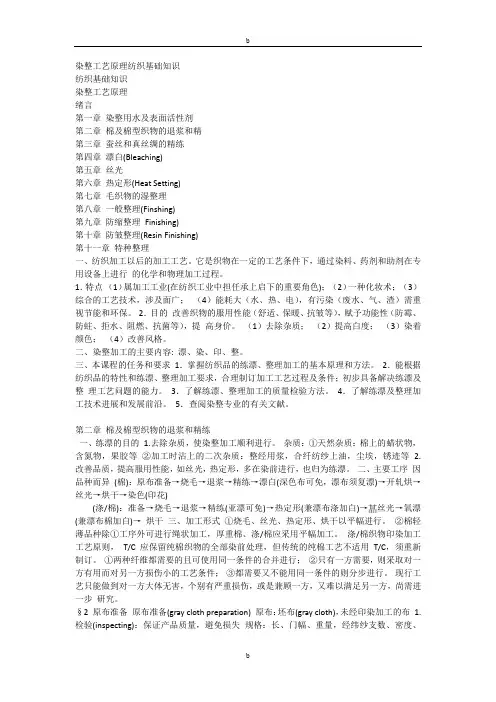

染整工艺原理纺织基础知识纺织基础知识染整工艺原理绪言第一章染整用水及表面活性剂第二章棉及棉型织物的退浆和精第三章蚕丝和真丝绸的精练第四章漂白(Bleaching)第五章丝光第六章热定形(Heat Setting)第七章毛织物的湿整理第八章一般整理(Finshing)第九章防缩整理Finishing)第十章防皱整理(Resin Finishing)第十一章特种整理一、纺织加工以后的加工工艺。

它是织物在一定的工艺条件下，通过染料、药剂和助剂在专用设备上进行的化学和物理加工过程。

1．特点（1）属加工工业(在纺织工业中担任承上启下的重要角色)；（2）一种化妆术；（3）综合的工艺技术，涉及面广；（4）能耗大（水、热、电），有污染（废水、气、渣）需重视节能和环保。

2．目的改善织物的服用性能（舒适、保暖、抗皱等），赋予功能性（防霉、防蛀、拒水、阻燃、抗菌等），提高身价。

（1）去除杂质；（2）提高白度；（3）染着颜色；（4）改善风格。

二、染整加工的主要内容: 漂、染、印、整。

三、本课程的任务和要求1．掌握纺织品的练漂、整理加工的基本原理和方法。

2．能根据纺织品的特性和练漂、整理加工要求，合理制订加工工艺过程及条件；初步具备解决练漂及整理工艺问题的能力。

3．了解练漂、整理加工的质量检验方法。

4．了解练漂及整理加工技术进展和发展前沿。

5．查阅染整专业的有关文献。

第二章棉及棉型织物的退浆和精练一、练漂的目的1.去除杂质，使染整加工顺利进行。

杂质：①天然杂质：棉上的蜡状物，含氮物，果胶等②加工时沾上的二次杂质：整经用浆，合纤纺纱上油，尘埃，锈迹等 2.改善品质，提高服用性能，如丝光，热定形，多在染前进行，也归为练漂。

二、主要工序因品种而异(棉)：原布准备→烧毛→退浆→精练→漂白(深色布可免，漂布须复漂)→开轧烘→丝光→烘干→染色(印花)(涤/棉)：准备→烧毛→退浆→精练(亚漂可免)→热定形(兼漂布涤加白)→丝光→氧漂(兼漂布棉加白)→烘干三、加工形式①烧毛、丝光、热定形、烘干以平幅进行。

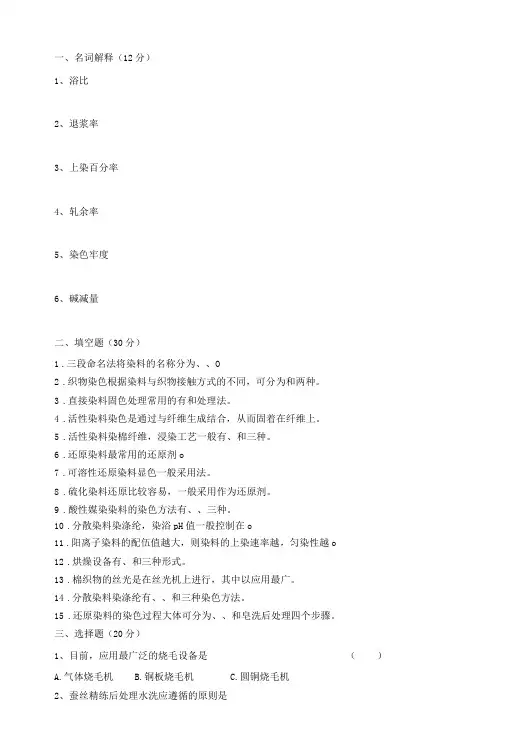

一、名词解释（12分）1、浴比2、退浆率3、上染百分率4、轧余率5、染色牢度6、碱减量二、填空题（30分）1.三段命名法将染料的名称分为、、O2.织物染色根据染料与织物接触方式的不同，可分为和两种。

3.直接染料固色处理常用的有和处理法。

4.活性染料染色是通过与纤维生成结合，从而固着在纤维上。

5.活性染料染棉纤维，浸染工艺一般有、和三种。

6.还原染料最常用的还原剂o7.可溶性还原染料显色一般采用法。

8.硫化染料还原比较容易，一般采用作为还原剂。

9.酸性媒染染料的染色方法有、、三种。

10.分散染料染涤纶，染浴pH值一般控制在o11.阳离子染料的配伍值越大，则染料的上染速率越，匀染性越o12.烘燥设备有、和三种形式。

13.棉织物的丝光是在丝光机上进行，其中以应用最广。

14.分散染料染涤纶有、、和三种染色方法。

15.还原染料的染色过程大体可分为、、和皂洗后处理四个步骤。

三、选择题（20分）1、目前，应用最广泛的烧毛设备是（）A.气体烧毛机B.铜板烧毛机C.圆铜烧毛机2、蚕丝精练后处理水洗应遵循的原则是A.快速降温B.逐步降温C.室温水洗3、棉织物半丝光的目的是A.提高光泽B.提高断裂强度C.提高染色性4、含有磺酸基的表面活性剂是属于下列哪一类型（）A.阴离子B.非离子C.阳离子5、对棉织物采用酶退浆表述错误的是（）A.退浆率高，对纤维损伤大B.退浆率高，去I差C.退浆率高，环保无污染6、轧染时易产生头深现象的本质原因是（A.轧液浓度太大B.染色温度太低C.亲和力太大7、目前应用最广的印花机属于（）A.平网印花机B.圆网印花机C.滚筒印花机8、一般圆网的金属材质是（）A铜B铁C银D铭9、活性染料染色时，在染液中加入少量防染盐S,可防止染料A.聚集B.水解C.还原10、感光制网过程中，花纹处感光胶的变化是下列哪种情况？（A从可溶变为不可溶B从不可溶变为可溶C一直可溶D四、判断题（10分）1.卷染机染色属于绳状染色。

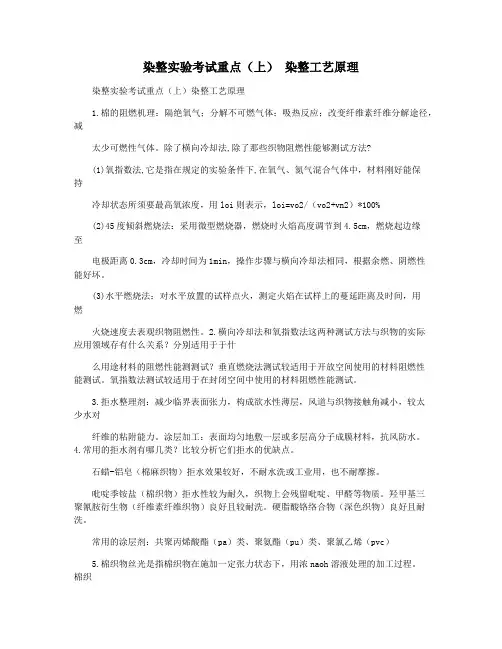

染整实验考试重点（上）染整工艺原理染整实验考试重点（上）染整工艺原理1.棉的阻燃机理：隔绝氧气；分解不可燃气体；吸热反应；改变纤维素纤维分解途径，减太少可燃性气体。

除了横向冷却法,除了那些织物阻燃性能够测试方法?(1)氧指数法,它是指在规定的实验条件下,在氧气、氮气混合气体中，材料刚好能保持冷却状态所须要最高氧浓度，用loi则表示，loi=vo2/（vo2+vn2）*100%(2)45度倾斜燃烧法：采用微型燃烧器，燃烧时火焰高度调节到4.5cm，燃烧起边缘至电极距离0.3cm，冷却时间为1min，操作步骤与横向冷却法相同，根据余燃、阴燃性能好坏。

(3)水平燃烧法：对水平放置的试样点火，测定火焰在试样上的蔓延距离及时间，用燃火烧速度去表观织物阻燃性。

2.横向冷却法和氧指数法这两种测试方法与织物的实际应用领域存有什么关系？分别适用于于什么用途材料的阻燃性能测测试？垂直燃烧法测试较适用于开放空间使用的材料阻燃性能测试。

氧指数法测试较适用于在封闭空间中使用的材料阻燃性能测试。

3.拒水整理剂：减少临界表面张力，构成欲水性薄层，风道与织物接触角减小，较太少水对纤维的粘附能力。

涂层加工：表面均匀地敷一层或多层高分子成膜材料，抗风防水。

4.常用的拒水剂有哪几类？比较分析它们拒水的优缺点。

石蜡-铝皂（棉麻织物）拒水效果较好，不耐水洗或工业用，也不耐摩擦。

吡啶季铵盐（棉织物）拒水性较为耐久，织物上会残留吡啶、甲醛等物质。

羟甲基三聚氰胺衍生物（纤维素纤维织物）良好且较耐洗。

硬脂酸铬络合物（深色织物）良好且耐洗。

常用的涂层剂：共聚丙烯酸酯（pa）类、聚氨酯（pu）类、聚氯乙烯（pvc）5.棉织物丝光是指棉织物在施加一定张力状态下，用浓naoh溶液处理的加工过程。

棉织物在丝光过程中，纤维在浓碱促进作用下能出现不可逆热裂，纤维分子链段出现重排，晶型转型，结晶度上升。

处置后织物表明出来更好的性能，例如尺寸稳定性提升，溶解染化料能力减小布面光泽念提升，强力减少的。

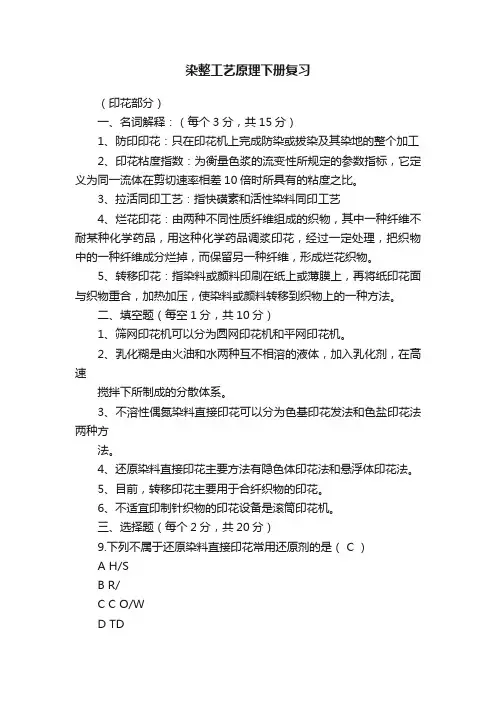

染整工艺原理下册复习（印花部分）一、名词解释：（每个3分，共15分）1、防印印花：只在印花机上完成防染或拔染及其染地的整个加工2、印花粘度指数：为衡量色浆的流变性所规定的参数指标，它定义为同一流体在剪切速率相差10倍时所具有的粘度之比。

3、拉活同印工艺：指快磺素和活性染料同印工艺4、烂花印花：由两种不同性质纤维组成的织物，其中一种纤维不耐某种化学药品，用这种化学药品调浆印花，经过一定处理，把织物中的一种纤维成分烂掉，而保留另一种纤维，形成烂花织物。

5、转移印花：指染料或颜料印刷在纸上或薄膜上，再将纸印花面与织物重合，加热加压，使染料或颜料转移到织物上的一种方法。

二、填空题（每空1分，共10分）1、筛网印花机可以分为圆网印花机和平网印花机。

2、乳化糊是由火油和水两种互不相溶的液体，加入乳化剂，在高速搅拌下所制成的分散体系。

3、不溶性偶氮染料直接印花可以分为色基印花发法和色盐印花法两种方法。

4、还原染料直接印花主要方法有隐色体印花法和悬浮体印花法。

5、目前，转移印花主要用于合纤织物的印花。

6、不适宜印制针织物的印花设备是滚筒印花机。

三、选择题（每个2分，共20分）9.下列不属于还原染料直接印花常用还原剂的是（ C ）A H/SB R/C C O/WD TD四、辨析题（请先判断对错，后分析原因。

每题5分，共20分。

）1. 冰染料色基直接印花，花色的深浅是由色酚来定的。

这句话是错误的冰染料色基直接印花，如果印浅色花和小型花时，花色的深浅是由色基来定的。

如果印深浓色和满地大花时，花色的深浅是由色酚来定的2. 冰涂共同印花时，为防止传色，可在冰染料色浆中加入一定量的还原剂。

这句话是错误的。

冰涂共同印花时，为防止传色，应该在涂料色浆中加入一定量的还原剂。

3.不溶性偶氮染料地色拔染印花染地色时，不宜进行皂煮。

这句话是正确的。

不溶性偶氮染料地色拔染印花染地色时，不宜进行皂煮，以免染料在纤维内重结晶，增加拔染难度。

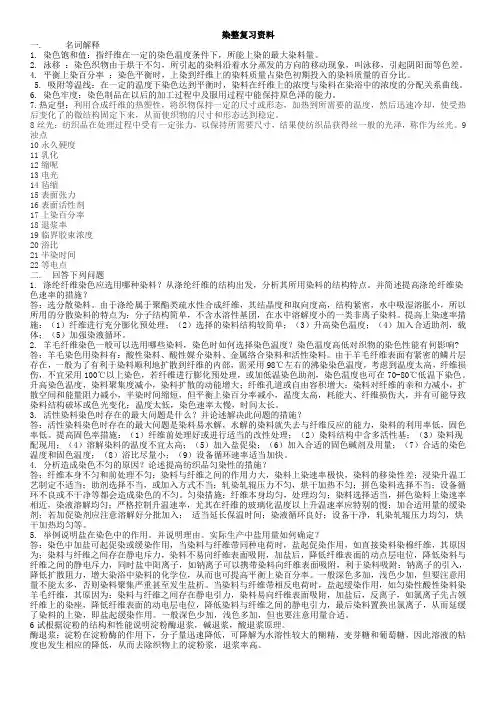

染整复习资料一. 名词解释1. 染色饱和值：指纤维在一定的染色温度条件下，所能上染的最大染料量。

2. 泳移：染色织物由于烘干不匀，所引起的染料沿着水分蒸发的方向的移动现象，叫泳移，引起阴阳面等色差。

4. 平衡上染百分率：染色平衡时，上染到纤维上的染料质量占染色初期投入的染料质量的百分比。

5. 吸附等温线：在一定的温度下染色达到平衡时，染料在纤维上的浓度与染料在染浴中的浓度的分配关系曲线。

6. 染色牢度：染色制品在以后的加工过程中及服用过程中能保持原色泽的能力。

7.热定型：利用合成纤维的热塑性，将织物保持一定的尺寸或形态，加热到所需要的温度，然后迅速冷却，使受热后变化了的微结构固定下来，从而使织物的尺寸和形态达到稳定。

8丝光：纺织品在处理过程中受有一定张力，以保持所需要尺寸，结果使纺织品获得丝一般的光泽，称作为丝光。

9浊点10永久硬度11乳化12缩呢13电光14毡缩15表面张力16表面活性剂17上染百分率18退浆率19临界胶束浓度20浴比21半染时间22等电点二. 回答下列问题1. 涤纶纤维染色应选用哪种染料？从涤纶纤维的结构出发，分析其所用染料的结构特点。

并简述提高涤纶纤维染色速率的措施？答：选分散染料。

由于涤纶属于聚酯类疏水性合成纤维，其结晶度和取向度高，结构紧密，水中吸湿溶胀小，所以所用的分散染料的特点为：分子结构简单，不含水溶性基团，在水中溶解度小的一类非离子染料。

提高上染速率措施：（1）纤维进行充分膨化预处理；（2）选择的染料结构较简单；（3）升高染色温度；（4）加入合适助剂，载体；（5）加强染液循环。

2. 羊毛纤维染色一般可以选用哪些染料，染色时如何选择染色温度？染色温度高低对织物的染色性能有何影响? 答：羊毛染色用染料有：酸性染料、酸性媒介染料、金属络合染料和活性染料。

由于羊毛纤维表面有紧密的鳞片层存在，一般为了有利于染料顺利地扩散到纤维的内部，需采用98℃左右的沸染染色温度，考虑到温度太高，纤维损伤，不宜采用100℃以上染色，若纤维进行膨化预处理，或加低温染色助剂，染色温度也可在70-80℃低温下染色。

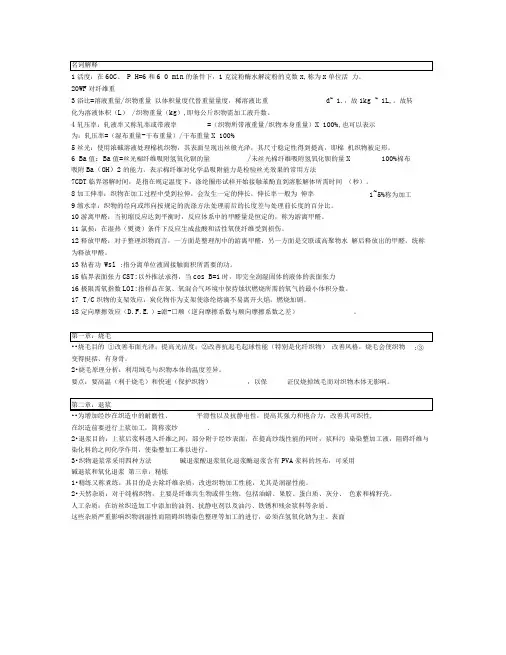

1活度：在60C 、 P H=6和6 0 min 的条件下，1克淀粉酶水解淀粉的克数x,称为x 单位活 力。

20WF 对纤维重3浴比=溶液重量/织物重量 以体积量度代替重量量度，稀溶液比重d ~ 1.，故1kg ~ 1L,。

故转化为溶液体积（L ） /织物重量（kg ）,即每公斤织物需加工液升数。

4轧压率：轧液率又称轧率或带液率 =（织物所带液重量/织物本身重量）X 100%,也可以表示为：轧压率=（湿布重量-干布重量）/干布重量X 100%5丝光：使用浓碱溶液处理棉机织物，其表面呈现出丝般光泽，其尺寸稳定性得到提高，即棉 机织物被定形。

6 Ba 值：Ba 值=丝光棉纤维吸附氢氧化钡的量 /未丝光棉纤维吸附氢氧化钡的量X 100%棉布 吸附Ba （OH ）2的能力，表示棉纤维对化学品吸附能力是检验丝光效果的常用方法7CDT 临界溶解时间，是指在规定温度下，涤纶圈形试样开始接触苯酚直到溶胀解体所需时间 （秒）。

8加工伸率：织物在加工过程中受到拉伸，会发生一定的伸长，伸长率一般为 伸率 9缩水率：织物的经向或纬向按规定的洗涤方法处理前后的长度差与处理前长度的百分比。

10游离甲醛：当初缩反应达到平衡时，反应体系中的甲醛量是恒定的，称为游离甲醛。

11氯损：在湿热（熨烫）条件下反应生成盐酸和活性氧使纤维受到损伤。

12释放甲醛：对于整理织物而言，一方面是整理剂中的游离甲醛，另一方面是交联或高聚物水 解后释放出的甲醛，统称为释放甲醛。

13粘着功 Wsl :指分离单位液固接触面积所需要的功。

15临界表面张力CST:以外推法求得，当cos B=1时，即完全润湿固体的液体的表面张力 16极限需氧指数LOI:指样品在氮、氧混合气环境中保持烛状燃烧所需的氧气的最小体积分数。

17 T/C 织物的支架效应：炭化物作为支架使涤纶熔滴不易离开火焰，燃烧加剧。

18定向摩擦效应（D.F.E.）=谑-□顺（逆向摩擦系数与顺向摩擦系数之差）。

染整工艺学（一）复习题1、名词解释：暂时硬度：由钙、镁重碳酸盐的存在造成的硬度，经过沸煮能产生沉淀去除，这种硬度称为暂时硬度。

永久硬度：由溶水中的钙、镁等氧化物、氯化物、硝酸盐或硫酸盐形成的硬度，不能在沸煮时发生沉淀除去。

PPM：通常用100万份水中钙、镁盐的含量换算成碳酸钙的份数。

毫克/升，mg/Lo 表面活性剂：以极低浓度存在于水中就能显著降低溶液的表面张力的物质叫做表面活性剂。

CMC （临界胶束浓度）：使水的表面张力达到最低值所对应的表面活性剂的最低浓度。

或是能使溶质在溶液内部形成胶束的最低浓度。

亲疏平衡值HLB:衡量表面活性剂的亲水和疏水性能的指标。

轧液率:织物经过浸轧后所带有的溶液的质量占干布（空气干燥）质量的百分率。

浴比:指纺织品与染液等的重量比例。

丝光:所谓丝光是指纺织品（织物）在经纬方向上都受到一定张力的情况下，用浓烧碱处理，使纤维获得丝一般的光泽的加工过程。

碱缩:是指纺织品在松弛状态经受碱处理，使纺织品变得结构紧密，并富有弹性的加工过程。

临界溶解时间：涤纶圈形试样（直径5mm）在60°C、从开始接触苯酚直至溶胀解体（全部溶解）所需要的时间。

缩水率:织物经规定的标准方法洗涤和烘干后，洗涤前后经向（或纬向）长度的变化与洗涤前长度之比的百分率。

织缩:是指织物中纱线的长度与该长度纱线所织成的织物长度之差与织物长度之比的百分率。

2、水的软化方法有哪些？分析其原理。

（1）石灰一纯碱法（石灰-纯碱沉淀法）Ca（HCO3）2+ Ca（OH）2^2CaCO3xk + 2H2OCa（OH）2 +CO2^CaCO3x|/+H2O（2）离子交换法泡沸石法：Na2O-Z+ Ca（HCO3）2^CaO-Z + 2NaHCO3磺化煤法：2Na（K）+ CaSO4*a（K）2+ Na2SO4合成离子交换树脂法：R2 +2Na+ +Ca2++2HCO3- f CaR+2Na++ 2HCO3-C3）软水剂软水纯碱：Na2CO3+CaSO4-*CaCO3 I +Na2SO4磷酸盐：2Na3PO4 + CaSO4 —Ca3（PO4）2 I +Na2SO4络合剂EDTA：NaOOCHzC、/ CH2COONa、NCH2CH2N NaOOCHzC^ ' CH2COONa NaOOCHzCx .CHz——皿CH2COONa / ' N，氨三乙酸钠NTA：CHzCOONa / N —CHzCOONcNaOOCHzC、 NaOOCH —N NaOOCH// 3、 原布准备的内容包括哪些？原布准备包括检验，翻布，缝头，打印。

染整工艺与原理复习题名词解释:1、暂时硬度;2、永久硬度;3、临界胶束浓度;4、醇解度;5、带液率6、碱煮强力;7、有效氯;8、浴比;9、丝光;10、钡值 11、热定形;12、磨绒整理;13、舒适性整理;14、练减率;15、上蓝增白 16、荧光增白 17、砂洗整理 18、盐缩 19、洗呢 20、煮呢 21、缩呢 22、炭化 23、蒸呢 24、定幅整理 25、经向缩水率 26、减量率 27、轧光整理 28、松弛加工 29、碱减量 30、电光整理 31、轧纹整理32、拷花 33、硬挺整理 34、机械预缩法 35、织缩 36、拒水(拒油)整理 37、去污率 38、阻燃 39、限氧指数 40、卫生整理 44、表面张力 45、碱缩46、桃皮绒整理 47、仿麂皮整理 48、锡增重简答题:1. 水的软化处理方法有哪些,请写出两种常用的软水剂。

2. 浆料对染整加工有什么影响,3. 引起蚕丝织物泛黄、老化的原因主要有哪些,4. 什么叫松弛加工,其目的是什么,5. 氧漂稳定剂的作用是什么,6. 为什么说氯化防毡缩工艺受到限制，防毡缩工艺有哪些新进展,7. “精练时，去杂程度越高越好”对吗,为什么,8. 双氧水漂白时需要加入哪些助剂,它们的作用是什么, 9. 树脂整理为什么能起到防缩的作用,10. 丝织物皂碱脱胶后如水洗不净会产生那些问题,11. 分析双氧水漂白过程中织物产生破洞的原因,如何预防, 12. 试述棉纤维经丝光处理后其性能发生了哪些变化,13. 为什么碱退浆水洗较酶退浆水洗困难，而且耗水量大, 14. 在双氧水漂白液中为何要加入稳定剂? 水玻璃作为双氧水稳定剂的主要缺点是什么,15. 氨基有机硅整理的织物为什么有泛黄现象,如何防止或降低泛黄, 16. 煮练中常见的钙斑疵布是由于什么原因造成的,17. 次氯酸钠漂白后为什么要进行酸洗和脱氯,18. 丝光纤维与未丝光纤维在性能上有何区别,为什么,19. 棉织物精练的目的是什么,20. 说明丝光原理。

染整工艺与原理上重点整理第一章水和表面活性剂染整厂对水质的要求：外观：无色、无臭、透明；pH值：6.5－7.4；总硬度（ppm）：0－25；铁（ppｍ）：0.02－0.1；锰（ppｍ）：0.02；总碱度（ppｍ）：35－64；总含固量（ppｍ）：65－150 暂时硬度：由Ca2+、Mg2+所形成的重碳酸盐而造成的硬度，这些物质加热煮沸能被除去。

永久硬度：由Ca2+、Mg2+所形成的氧化物、氯化物、硫酸盐等而造成的硬度，这些物质经加热煮沸时，不会发生沉淀而被去除。

总硬度：暂时硬度和永久硬度之和。

ppm：每一百万份水中钙镁盐含量换算成CaCO3的份数，即每升水中所含CaCO3的毫克数硬水和软水以57ppm为界，小于57为软水。

总碱度（对甲基橙指示剂）：水中碳酸盐以及氢氧化物等碱性物质含量而言的。

总含固量：水中可溶性固体和悬浮固体的总和。

（硬水对染整加工有何影响？）1）Fｅ2+其一：会使织物泛黄，而产生锈斑，影响织物的白度；其二：双氧水漂白时，Fｅ＋＋能催化双氧水分解，易使棉纤维脆损；2）CL－影响漂白织物的白度；3）Ca2+、Mg2+其一：能与阴离子表面活性剂如肥皂等形成沉淀，不仅使其失去原有作用，而且还会造成加工疵点；其二：能与染料形成沉淀，而使鲜艳度变差，牢度降低；4）硬水其一：对锅炉的安全形成隐患，严重时会引发爆炸；其二：形成的锅垢对燃料的节约影响很大；其三：会引起锅炉的腐蚀，水中的氧及二氧化碳和铁作用形成碳酸亚铁，然后进一步水解成氢氧化亚铁（说明一般情况下雨水、地表水、浅地下水和深地下水中杂质的组成及来源）阳离子交换树脂（常用）化学软化法：通过化学反应使水中的钙、镁盐转变成钙盐、镁盐的沉淀或者形成金属离子络合物的方法。

1、磷酸三钠：通过化学反应使水中的钙、镁盐转变成磷酸的钙盐或镁盐而沉淀。

2、纯碱：作为软水剂主要去除水中的钙、镁离子3、六偏磷酸钠：能与钙、镁离子形成比较稳定的络合物，而不再具有硬水的性质。
