烧结炼铁生产工艺简介4.1.1生产工艺调查4.1.1.1烧结系统生产工艺调查4.1.1.1.1生产单元工艺调查因5座烧结生产工艺相同，此处以3#烧结系统生产工艺为例介绍。

烧结系统以含铁原料、焦粉、生石灰、白云石、高炉煤气为原料，通过配料、混料、烧结、破碎、筛分工序制得烧结矿，烧结矿作为炼铁原料进入炼铁系统。

具体烧结工艺如下。

1）配料工序铲车司机将焦粉、含铁原料、生石灰、白云石加入地下配料仓，配料仓下方设有圆盘给料机，原料自给料机中落至配料皮带，按配比进行配料。

皮带将原料输送至一次混料机内。

在配料仓旁设有布袋除尘器，对配料仓含尘废气进行净化。

除尘器所收集灰渣由除尘工定期清理。

2）混料工序输水管向一次混料机（以下简称一混机）加水，一混机滚动将物料混匀，然后经皮带输送至二次混料机（以下简称二混机），再次加水，调整混合料水分，二混机滚动进行制粒。

混料完成后，物料经皮带机送入烧结机上方混合料矿槽。

整个混料过程均为机械操作，员工进行巡检。

混料工序与配料工序共用一套布袋除尘器，除尘器对混料过程产生的粉尘进行净化。

3）烧结工序烧结机设铺底料装置。

从后续筛分工序中运来的Φ5～20mm铺底料，由皮带机送入铺底料矿槽，由矿槽下的给料闸门及摆动漏斗均匀地布在台车上，铺底料厚度约为30～50mm，铺底料槽设有料位信号。

然后混合料矿槽内的原料由布料机均匀地布在烧结台车上。

布料厚度一般600mm，稍低于台车栏板高度。

以高炉煤气为燃料，经点火器进行点火烧结，炉膛压力为微正压。

点火前，启动主烟道风机进行负压抽风。

点火后，随着台车向前运行，在抽风机的抽力作用下烧结矿层逐渐下移。

到达烧结机倒数第二风箱处，料层全部烧透，成为烧结矿。

烧结完成后台车移动，离开点火器，进入冷却段。

在冷却装置下方设抽风机进行冷却，将烧结矿冷却到150℃以下。

台车运行到机尾，通过翻车机将烧结矿卸到四辊破碎机内。

烧结机中烧结段产生的废气经电除尘器除尘后，由抽风机抽入脱硫塔，净化后直接排空；冷却段产生的废气经电除尘器除尘后直接排空。

钢铁生产工艺流程炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。

资源来源：台湾中钢公司网站。

炼焦生产流程烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛烧结生产流程选后，送往高炉作为冶炼铁水之主要原料。

资源来源：台湾中钢公司网站。

高炉生产流程：高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。

资源来源：台湾中钢高炉生产流程公司网站。

转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空转炉生产流程吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。

资源来源：台湾中钢公司网站。

连铸生产流程：连续铸造作业乃是将钢液转变成钢胚之过程。

上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注入特定形状之铸模内，开始冷却凝固成形，生成外为凝连铸生产流程固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。

经矫直后再依订单长度切割成块，方块形即为大钢胚，板状形即为扁钢胚。

此半成品视需要经钢胚表面处理后，再送轧钢厂轧延。

资源来源：台湾中钢公司网站。

热轧生产流程。

热轧生产流程热轧生产流程。

资源来源：台湾中钢公司网站。

第一热轧钢带生产流程：热轧钢带工场主要制程是将扁钢胚加热后,经粗轧机及精轧机轧延成钢带,并以层流冷却系统喷水冷却至适当温度,再由盘卷机卷成粗钢卷。

烧结工艺烧结是粉末或粉末压坯加热到低于其中基本成分的熔点的温度，然后以一定的方法和速度冷却到室温的过程。

烧结的结果是粉末颗粒之间发生粘结，烧结体的强度增加，把粉末颗粒的聚集体变成为晶粒的聚结体，从而获得所需的物理、机械性能的制品或材料。

1.低温预烧阶段在此阶段主要发生金属的回复及吸附气体和水分的挥发，压坯内成形剂的分解和排除等。

2.中温升温烧结阶段此阶段开始出现再结晶，在颗粒内，变形的晶粒得以恢复，改组为新晶粒，同时表面的氧化物被还原，颗粒界面形成烧结颈。

3.高温保温完成烧结阶段此阶段中的扩散和流动充分的进行和接近完成，形成大量闭孔，并继续缩小，使孔隙尺寸和孔隙总数有所减少，烧结体密度明显增加。

烧结生产工艺流程[1]1.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。

2. 烧结生产的工艺流程目前生产上广泛采用带式抽风烧结机生产烧结矿。

烧结生产的工艺流程如图2—4所示。

主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。

抽风烧结工艺流程烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。

一般要求含铁原料品位高，成分稳定，杂质少。

②熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm的占90％以上。

在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。

③燃料主要为焦粉和无烟煤。

对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。

对入厂烧结原料的一般要求见表2—2。

入厂烧结原料一般要求配料与混合①配料配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。

常用的配料方法：容积配料法和质量配料法。

容积配料法是基于物料堆积密度不变，原料的质量与体积成比例这一条件进行的。

烧结、球团、白灰生产工艺流程2.6.1 烧结工艺烧结生产工艺流程为：（1）原料准备烧结所需的含铁原料在原料场经过混匀，由供料系统输送至烧结配料间，贮存在混匀料配料矿槽内；石灰粉和白云石粉由汽车运至烧结厂熔剂受矿槽，通过带式输送机卸入各自配料槽中；生产所用的熔剂生石灰粉由密封罐车运至配料室，用压缩空气输送至生石灰配料槽内；高炉返矿由汽车运输至配料室返矿仓内。

烧结用的固体燃料为＜10mm的碎焦和无烟煤，燃料通过汽车送到受料槽，再由斗式提升机及带式输送机给至燃料破碎室的料槽中。

本项目燃料破碎系统由两个部分构成，每部分各由对辊破碎机和四辊破碎机组成。

本项目采用粗、细两段破碎流程，固体燃料首先进入第一段对辊破碎机进行粗破，破碎至0-20mm，然后进入第二段四辊破碎机进行细破，破至0-3mm粉料占90%以上，破碎后粒径合格的固体燃料送至燃料仓贮存。

（2）配料、混料混匀铁精粉、熔剂、燃料、返矿按设定的配料比例在配料室自动称量配料，配好的原料由胶带机送至混合室进行混料。

烧结采用二次混料，混合设备均为圆筒混合机。

一次混合主要是完成原料的混匀和加湿，二次混合主要是进行混匀制粒，使混合料中＞3mm料球含量在80%以上，确保烧结料层具有良好的透气性，同时通入蒸汽预热混合料，以提高混合料料温。

（3）铺底料与布料为保护台车篦条，降低烟气含尘量，并使混合料烧结均匀，烧结机采用铺底料工艺。

铺底料烧结矿粒度为10-20mm，厚度为20-30mm，由摆动漏斗均匀地将底料布在烧结机台车上。

经二次混合的混合料由胶带机运至烧结室，经梭式布料器布至烧结机混合料矿槽内，再经圆辊给料机及六辊布料器将混合料布到烧结机台车上。

（4）点火抽风烧结烧结机点火以高炉煤气为燃料，点火温度约1100℃，布至台车上的混合料经点火后，料层中的燃料在烧结抽风机负压作用下自上而下逐渐燃烧，固结生成烧结矿。

（5）烧结矿卸料、冷却烧结机生产的烧结矿采用抽风环式冷却机进行冷却，烧成的烧结矿自烧结机机尾卸至单辊破碎机，破碎后的烧结矿，通过环冷机给料斗，落入环冷机进行冷却。

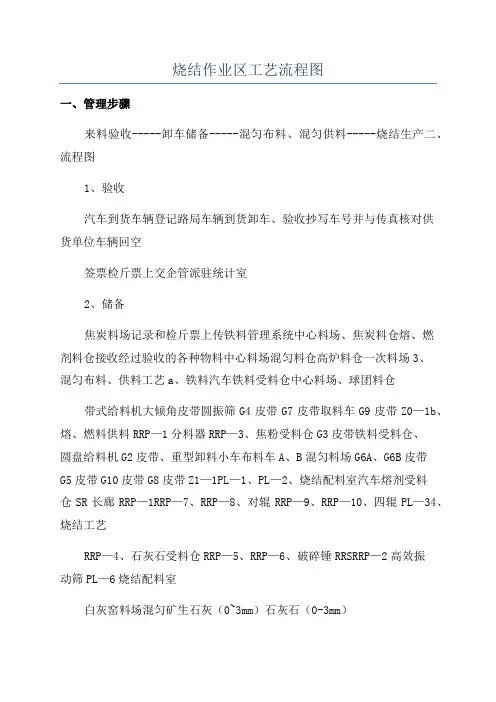

烧结作业区工艺流程图一、管理步骤来料验收-----卸车储备-----混匀布料、混匀供料-----烧结生产二、流程图1、验收汽车到货车辆登记路局车辆到货卸车、验收抄写车号并与传真核对供货单位车辆回空签票检斤票上交企管派驻统计室2、储备焦炭料场记录和检斤票上传铁料管理系统中心料场、焦炭料仓熔、燃剂料仓接收经过验收的各种物料中心料场混匀料仓高炉料仓一次料场3、混匀布料、供料工艺a、铁料汽车铁料受料仓中心料场、球团料仓带式给料机大倾角皮带圆振筛G4皮带G7皮带取料车G9皮带Z0—1b、熔、燃料供料RRP—1分料器RRP—3、焦粉受料仓G3皮带铁料受料仓、圆盘给料机G2皮带、重型卸料小车布料车A、B混匀料场G6A、G6B皮带G5皮带G10皮带G8皮带Z1—1PL—1、PL—2、烧结配料室汽车熔剂受料仓SR长廊RRP—1RRP—7、RRP—8、对辊RRP—9、RRP—10、四辊PL—34、烧结工艺RRP—4、石灰石受料仓RRP—5、RRP—6、破碎锤RRSRRP—2高效振动筛PL—6烧结配料室白灰窑料场混匀矿生石灰（0~3mm）石灰石（0-3mm）焦粉（0-3mm）手动葫芦吊配料室3某12m混合机4某18m制粒机圆辊、六辊布料器132㎡烧结机铺底机头电除尘除尘灰料主抽风机(10~20mm)170㎡鼓风式环冷机3100某7500㎜成品振动筛到冷配料返烟囱室矿（0～5mm排向天空高炉矿槽）西宁特钢烧结机设计能力为1.30t/㎡·h系数，年累计产136万烧结矿，现作业区以创建“书香型”作业区、全力打造视觉文化为目标，提出“科学管理、管理科学”的全新理念，统筹安排生产工作，坚持纵向贯通、横向协同的管理思路，加强生产协调的核心作用，控制好各生产工序的稳定，服务好其它作业区的保供、做到各工序间的无缝连接，保证产品质量，并与先进行业指标对标挖潜，寻找差距、降低成本、创新工艺、提升产品质量。

打造烧结先进的指标，构建和谐顺畅的生产流程，使烧结机利用系数突破1.30t/㎡·h已达1.482t/㎡·h，年产量163万吨，且各项指标都在接近全国最高指标水平，基本满足高炉正常生产。

180m2步进式烧结机工艺流程图
烧结成品仓
各岗位设备流程说明：
1、配料室1-6#含铁物料仓（混匀料、直配料），经由H106—
新配1皮带—新配2皮带—新配3皮带—直接进仓。

2、配料室7-8#燃料仓（焦粉、煤粉），经由目前的燃料熔剂
仓库3-4-5#仓—燃粗1皮带—燃细1皮带—新燃1皮带—
新燃2-3皮带—新四辊机—燃四皮带—燃5皮带—进料仓。

3、配料室9-10#白云石粉仓，经由现在的转2-1皮带—新熔
1皮带—燃5皮带—进仓。

4、配料室11-12#生石灰粉仓，粉灰灌装车直接供料。

5、配料室13-14#返矿仓，经由2550筛—返1皮带—返2皮
带—直接进仓。

6、烧结料由配料室直配，经配4—混1皮带—1次混合—混2
皮带—2次混合—混3皮带—梭式布料器—直接进烧结料
仓。

7、烧结铺底料，经由2560筛—铺1皮带—铺2皮带—直接
进铺底料仓。

8、烧结成品矿，经单辊破碎机—上环冷机—成1皮带—2550
筛—2560筛—成3皮带—成2皮带—成4皮带—成5-6
皮带—烧结成品料仓。

9、烧结机散料，经散1皮带—成1皮带。

烧结工艺流程介绍为了保证供给高炉的铁矿石中铁含量均匀，并且保证高炉的透气性，需要把选矿工艺产出的铁精矿制成10-25mm的块状原料。

铁矿粉造块目前主要有两种方法：烧结法和球团法。

两种方法所获得的块矿分别为烧结矿和球团矿。

本专题将详细介绍烧结生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息，其次，我们将简要介绍球团法生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。

铁矿粉造块的目的：◆综合利用资源，扩大炼铁用的原料种类。

◆去除有害杂质，回收有益元素，保护环境。

◆改善矿石的冶金性能，适应高炉冶炼对铁矿石的质量要求。

铁矿粉造块的方法：烧结法和球团法。

铁矿粉造块后的产品：分别为烧结矿和球团矿。

（供高炉炼铁生产的主要原料）一、烧结生产的工艺流程介绍：专题：烧结工艺流程介绍[工艺流程] 铁矿粉烧结生产工艺流程[工艺流程] 球团矿生产工艺流程[工艺流程] 烧结工艺流程图专题：烧结工艺的主要设备及其工作原理[烧结设备] 烧结机布料器简介[烧结设备] 带式烧结机[烧结设备] 单辊破碎机[烧结工艺] 烧结基础知识[烧结工艺] 烧结原料的准备及加工处理[烧结工艺] 配料工艺及计算[烧结工艺] 混合与制粒[烧结工艺] 烧结机布料与点火制度[烧结工艺] 烧结矿的冷却与整粒[烧结设备] 除尘器简介[烧结设备] 配料计量秤[烧结设备] 鼓风环式冷却机简介[烧结设备] 振动筛简介[烧结设备] 静电除尘器简介[烧结设备] 圆盘造球机工作原理铁矿粉烧结生产工艺流程1.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。

2. 烧结生产的工艺流程目前生产上广泛采用带式抽风烧结机生产烧结矿。

烧结生产的工艺流程如图2—4所示。

主要包括烧结料的准备，配料与混合，烧结和产品处理等工序。

图2-4 抽风烧结工艺流程◆烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。

钢铁生产工艺流程炼焦生产流程：炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。

资源来源：台湾中钢公司网站。

烧结生产流程：烧结作业系将粉铁矿，各类助熔剂及细焦炭经由混拌、造粒后，经由布料系统加入烧结机，由点火炉点燃细焦炭，经由抽气风车抽风完成烧结反应，高热之烧结矿经破碎冷却、筛选后，送往高炉作为冶炼铁水之主要原料。

资源来源：台湾中钢公司网站。

高炉生产流程：高炉作业是将铁矿石、焦炭及助熔剂由高炉顶部加入炉内，再由炉下部鼓风嘴鼓入高温热风，产生还原气体，还原铁矿石，产生熔融铁水与熔渣之炼铁制程。

资源来源：台湾中钢公司网站。

转炉生产流程：炼钢厂先将熔铣送前处理站作脱硫脱磷处理，经转炉吹炼后，再依订单钢种特性及品质需求，送二次精炼处理站(RH真空脱气处理站、Ladle Injection盛桶吹射处理站、VOD真空吹氧脱碳处理站、STN搅拌站等)进行各种处理，调整钢液成份，最后送大钢胚及扁钢胚连续铸造机，浇铸成红热钢胚半成品，经检验、研磨或烧除表面缺陷，或直接送下游轧制成条钢、线材、钢板、钢卷及钢片等成品。

资源来源：台湾中钢公司网站。

连铸生产流程：连续铸造作业乃是将钢液转变成钢胚之过程。

上游处理完成之钢液，以盛钢桶运送到转台，经由钢液分配器分成数股，分别注入特定形状之铸模内，开始冷却凝固成形，生成外为凝固壳、内为钢液之铸胚，接着铸胚被引拔到弧状铸道中，经二次冷却继续凝固到完全凝固。

经矫直后再依订单长度切割成块，方块形即为大钢胚，板状形即为扁钢胚。

此半成品视需要经钢胚表面处理后，再送轧钢厂轧延。

资源来源：台湾中钢公司网站。

热轧生产流程。

热轧生产流程。

资源来源：台湾中钢公司网站。

热轧生产流程>第一热轧钢带生产流程：热轧钢带工场主要制程是将扁钢胚加热后,经粗轧机及精轧机轧延成钢带,并以层流冷却系统喷水冷却至适当温度,再由盘卷机卷成粗钢卷。

资源来源：台湾中钢公司网站。

热轧生产流程>一号调质重卷线布置图：主要功能为将原料钢卷上线解卷、调质轧延、分切、重卷及包装为成品H.R COIL 或 H.R BAND〔HR BAND 未调质轧延〕。

烧结工艺流程一、我厂烧结机概况：我厂90M2带式抽风机是有冶金设计研究总院设计。

设计利用系数为1.57t/m·h。

（设备能力为2.0 t/m·h）作业率90.4%，年产烧结矿224万吨。

产品为冷烧结矿；温度小于120℃；粒度5—150mm；0—5mm粉末含量小于5%；TFe55%；FeO小于10%；碱度2.0倍。

配料采用自动重量配料强化制粒烧结工艺。

厚料层烧结、环式鼓风冷却机冷却烧结矿。

冷烧结矿经整粒筛分；分出冷返矿及烧结机铺底料和成品烧结矿。

选用了高效主抽风机等节能设备，电器控制及自动化达到国同类厂先进水平，采用以PLC为核心的EIC控制系统，构成仪电合一的计算机控制系统。

仪表选用性能良好的电动单元组合仪表智能型数字显示仪表等，对生产过程的参数进行指示；记录；控制；自动调节，对原料成品及能源进行计量，在环境保护方面采用静电除尘器，排放浓度小于100mg/m3，生产水循环使用，实现全厂污水零排放。

采取多项措施对薄弱环节设备采用加强型及便于检修的设备，关键部位设电动桥式吊车，有储存时间8小时的成品矿槽以提高烧结机作业率，使烧结和高炉生产互不影响。

二、什么叫烧结工艺：烧结工艺就是按高炉冶炼的要求把准备好的铁矿粉、熔剂、燃料及代用品，按一定比例经配料、混料、加水润滑湿。

再制粒、布料点火、借助风机的作用，使铁矿粉在一定的高温作用下，部分颗粒表面发生软化和熔化，产生一定的液相，并与其他末熔矿石颗粒作用，冷却后，液相将矿粉颗粒粘成块这个过程为烧结工艺。

三．烧结的方法按照烧结设备和供风方式的不同烧结方法可分为：1）鼓风烧结如：烧结锅、平地吹；2）抽风烧结：①连续式如带式烧结机和环式烧结机等；②间歇式如固定式烧结机有盘式烧结机和箱式烧结机，移动式烧结机有步进式烧结机；3）在烟气中烧结如回转窑烧结和悬浮烧结。

四．烧结矿的种类：CaO/SiO2小于1为非自熔性烧结矿；碱度为1-1.5是自熔性烧结.矿碱度为1.5~2.5是高碱度烧结矿；大于2.5是超高或熔剂性烧结矿。
