RFID实训报告实验一RFID系统的编码一、实验目的熟悉和学习ISO/IEC 18000-3,ISO15693标准规范的第二部分规定的数据编码方式,掌握脉冲位置调制技术的256取1、4取1数据编码模式。
二、实验内容通过示波器观测输出的编码信号。
三、基本原理ISO/IEC 18000-3,ISO15693标准规范的第二部分规定:1、“256取1”编码模式:一个独立字节的值可以通过一个脉冲的位置来表现,脉冲在256个联续256/fc(18.8us)时间段中的位置决定该字节的值,这样,一个字节耗时4.833ms,通讯速率为1.65kbits/s(fc/8192)。
VCD发送的数据帧的最后字节要在EOF之前传输完毕。
脉冲发生在决定数值的时间段(18.8us)的后半段(9.44us)。
2、“四中取一”编码:“四中取一”PPM模式用在同时传输两个位的情况。
一个字节中连续的四个数据对,LSB先进行传输。
数据传输率为26.48kbits/s(fc/512)。
四、所需仪器供电电源、示波器。
五、实验步骤可在PC机软件的控制方式和按键的操作,两种方式通过示波器,观测测试点的RF相关信号。
可以观测的信号包括载波信号、调试信号、调制载波信号、射频输出信号,标签返回信号等。
1、测试线连接连接示波器:使用CH2 探头,地接到XP505,探针接到XP503的Pin224设置示波器:触发源选择CH2,其余设置可以参照图片4.4。
2、操作如用PC机软件的控制方式,需用随机配置的通讯线连接PC机和RFID机器,连接随机配置的电源,开启电源(RFID机器上的电源拨动开关向下位置为开启电源),打开示波器(100MHz),用在Tag-Reader软件里选择“Inventory”命令,然后按“AutoRun”软启动或按机器键盘上的键启动连续Inventory测量(在连续测量模式下观察信号效果更好)3、观测信号,大体如图4.4所示:实际效果图:实验二RFID系统的载波产生一、实验目的了解系统载波信号的产生部分原理、实现方法二、实验内容观测系统产生的载波信号三、基本原理基于高频模拟信号产生基本原理四、所需仪器供电电源、示波器。

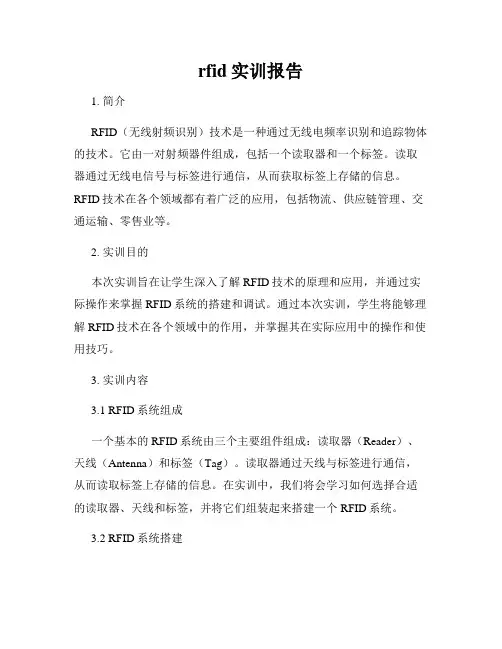

rfid实训报告1. 简介RFID(无线射频识别)技术是一种通过无线电频率识别和追踪物体的技术。
它由一对射频器件组成,包括一个读取器和一个标签。
读取器通过无线电信号与标签进行通信,从而获取标签上存储的信息。
RFID技术在各个领域都有着广泛的应用,包括物流、供应链管理、交通运输、零售业等。
2. 实训目的本次实训旨在让学生深入了解RFID技术的原理和应用,并通过实际操作来掌握RFID系统的搭建和调试。
通过本次实训,学生将能够理解RFID技术在各个领域中的作用,并掌握其在实际应用中的操作和使用技巧。
3. 实训内容3.1 RFID系统组成一个基本的RFID系统由三个主要组件组成:读取器(Reader)、天线(Antenna)和标签(Tag)。
读取器通过天线与标签进行通信,从而读取标签上存储的信息。
在实训中,我们将会学习如何选择合适的读取器、天线和标签,并将它们组装起来搭建一个RFID系统。
3.2 RFID系统搭建首先,我们需要确定读取器和天线的位置,以确保能够准确地读取标签上的信息。
然后,我们将标签贴在物体上,并将天线与读取器连接起来。
此外,还需要对读取器进行相应的配置,以便与标签进行通信。
通过这些步骤,我们就能够搭建起一个RFID系统,并准备进行实际的应用测试。
3.3 RFID系统调试在实际应用中,我们可能会遇到一些问题,比如读取器无法读取标签上的信息、读取距离过短等。
通过对RFID系统进行调试,我们可以解决这些问题并确保系统正常运行。
在实训中,我们将学习如何调整读取器的功率、优化天线的位置,并使用相关工具进行调试和故障排除。
4. 实训效果通过本次实训,学生将深入了解RFID技术的原理和应用,并能够独立搭建和调试RFID系统。
掌握这些技能将对学生未来的工作和研究有着重要的意义。
另外,本次实训还培养了学生的团队合作能力和问题解决能力,通过与同学共同完成实训任务,学生能够更好地理解和运用RFID技术。
5. 总结RFID技术作为一种能够实现物体识别和追踪的先进技术,在各个领域都有着广泛的应用。
rfid实训报告引言随着科技的发展和社会的进步,尤其是物联网技术的快速发展,RFID(Radio Frequency Identification,射频识别)技术作为一种非接触式自动识别技术,逐渐在各行各业应用开展。
本文将以RFID实训为主题,探索RFID技术的原理、应用场景以及其在实训中的具体应用。
一、RFID技术的原理RFID技术利用电磁波通过无线方式实现物体的自动识别和数据传输。
它主要由三个部分组成:RFID标签、读写器和中央数据库。
RFID 标签内部包含一个芯片和一个天线,芯片用来存储和处理数据,天线用于与读写器进行通信。
读写器则通过天线向RFID标签发送电磁波信号,并接收从标签返回的响应信号。
中央数据库用来存储和管理来自各个标签的数据。
二、RFID技术的应用场景RFID技术可以应用于各个领域,下面将介绍几个典型的应用场景。
1. 物流管理在物流行业中,RFID技术可以通过标签精确追踪货物的位置和状态,提高物流效率和准确性。
通过在物流过程中的关键节点使用RFID读写器,可以实现自动化记录货物进出库的时间和位置,并通过网络上传至中央数据库,从而方便管理者实时掌握物流情况。
2. 仓库管理RFID技术也可以应用于仓库管理中。
每个货物都附带一个RFID标签,仓库管理人员可以通过RFID读写器快速扫描并记录货物的进出库信息。
这不仅提高了仓库管理效率,同时也能减少人为错误。
3. 超市购物RFID技术可以应用于超市购物体验的改进。
如果每个商品都带有一个RFID标签,消费者只需要将购物车推过RFID读写器,系统就能自动识别所有商品并计算总花费,避免了传统扫码购物的繁琐过程。
4. 动物追踪RFID技术在农业领域也有广泛应用,比如对家禽、牲畜等动物进行身份追踪。
通过在动物的耳标或体内植入RFID标签,饲养员可以精确记录动物的信息,包括疫苗接种情况、生长发育等。
这有助于提高养殖效率和动物健康管理水平。
三、RFID技术在实训中的应用在RFID实训中,学生需要掌握RFID技术的原理和应用,并通过实际操作来提升实践能力。
rfid实训报告一、引言RFID(Radio Frequency Identification,射频识别)是一种无线通信技术,通过电磁场中的RFID标签与读写器之间的数据交互,实现对物体的唯一识别与跟踪。
本报告旨在总结我们在RFID实训过程中的学习成果与实践经验,以及对RFID技术在实际应用中的潜力进行探讨。
二、实训目标1. 熟悉RFID标签的工作原理和组成结构。
2. 掌握RFID技术的基本应用领域和流程。
3. 实践RFID技术在物流追踪和库存管理方面的应用。
4. 分析RFID技术在物联网和智能城市建设中的前景。
三、实训内容及步骤1. RFID标签的设计与制备在实训开始阶段,我们了解了RFID标签的工作原理,以及标签芯片、天线和封装等组成结构。
我们首先学习了标签设计的基础原理,然后使用专业软件进行标签模拟和设计。
在设计完成后,我们通过制程工艺流程,制备了自己设计的RFID标签样品。
2. RFID读写器的选用与配置在实验室中,我们了解到RFID读写器负责与标签进行通信,并将读取的数据传输到计算机系统。
我们学习了RFID读写器的选择原则和配置方法,通过实际操作将读写器与计算机相连,并进行相应的参数调整和功能设置。
3. RFID应用实践为了更好地理解RFID技术在实际应用中的价值,我们开展了一系列的应用实践。
- 在物流追踪方面,我们模拟了货物的进出仓库环节,使用RFID技术完成对货物的扫描、记录和追踪,在后台系统中实时更新货物的位置和状态,实现了物流信息的自动化管理。
- 在库存管理方面,我们通过RFID标签对货物进行唯一标识,并将其与库存系统相连接,实现了库存盘点的自动化、高效化,大大提升了库存管理的准确性和效率。
- 在物联网和智能城市建设方面,我们对RFID技术的潜力进行了探索。
通过RFID标签的应用,我们可以实现对城市公共设施、交通系统、物资流通等方面的智能化监控和管理,为城市管理和居民生活带来更多便利。
rfid自动读卡实验报告RFID 自动读卡实验报告一、实验背景随着物联网技术的快速发展,射频识别(RFID)技术因其非接触式、快速读取、大容量存储等优点,在物流、仓储、零售等众多领域得到了广泛应用。
为了深入了解和掌握 RFID 自动读卡的工作原理及性能,进行了本次实验。
二、实验目的1、熟悉 RFID 自动读卡系统的组成和工作原理。
2、测试不同类型和参数的 RFID 标签在自动读卡中的性能表现。
3、研究读卡距离、角度、障碍物等因素对读卡成功率的影响。
4、分析系统的读取速度和准确性,评估其在实际应用中的可行性。
三、实验设备与材料1、 RFID 读写器:选用了品牌型号读写器,支持多种频段和协议,具有较高的读取灵敏度和稳定性。
2、 RFID 标签:准备了不同类型(如无源标签、有源标签)、不同频率(如低频、高频、超高频)和不同存储容量的标签。
3、测试平台:搭建了一个固定的测试平台,包括支架、导轨、旋转台等,用于控制标签与读写器之间的相对位置和角度。
4、障碍物:使用了不同材质(如金属、塑料、木材)和不同厚度的障碍物,模拟实际应用中的干扰情况。
5、计算机:用于连接读写器,运行测试软件和记录实验数据。
四、实验步骤1、系统连接与设置将 RFID 读写器通过 USB 接口连接到计算机,并安装相应的驱动程序和软件。
在软件中设置读写器的工作参数,如频率、功率、编码方式等。
2、标签初始化对准备的不同类型的标签进行初始化,写入唯一标识符和相关数据。
确保标签处于正常工作状态。
3、读卡距离测试将标签固定在测试平台的导轨上,逐渐远离读写器,每次移动一定距离(如 10cm),直到读写器无法读取标签。
记录每次移动后的读卡距离,并计算平均读卡距离。
4、读卡角度测试将标签固定在旋转台上,以一定的角度间隔(如 15°)旋转标签,记录不同角度下的读卡成功率。
分析读卡角度对读取效果的影响。
5、障碍物测试在标签与读写器之间放置不同材质和厚度的障碍物,记录读卡成功率的变化。
一、实验目的1. 熟悉无线射频识别(RFID)技术的基本原理和组成;2. 掌握RFID系统的搭建与调试方法;3. 理解RFID技术在实际应用中的优势与挑战;4. 培养动手能力和团队协作精神。
二、实验原理无线射频识别技术(RFID)是一种利用无线电波进行信息交换和识别的技术。
它通过射频标签(Tag)和读写器(Reader)之间的通信,实现数据读取和写入。
RFID 系统主要由以下几部分组成:1. 射频标签:标签是RFID系统的核心,用于存储信息。
标签可以分为有源标签和无源标签两种类型。
2. 读写器:读写器负责读取标签信息,并将信息传输给后台系统。
读写器通常由天线、控制器和通信接口组成。
3. 天线:天线用于发射和接收射频信号,将能量传输给标签,并接收标签返回的信号。
4. 后台系统:后台系统负责数据处理、存储和查询,实现对RFID标签的实时监控和管理。
三、实验内容1. 实验器材:RFID标签、读写器、天线、计算机、实验平台等。
2. 实验步骤:(1)搭建RFID系统:将标签、读写器、天线连接到实验平台上,并确保各部分连接正常。
(2)配置读写器:通过读写器配置软件设置读写器的参数,如波特率、频率等。
(3)测试标签读写:将标签放置在读写器附近,通过读写器读取标签信息,验证标签读写功能。
(4)测试标签识别距离:改变标签与读写器的距离,观察标签识别距离的变化,分析影响识别距离的因素。
(5)测试标签抗干扰能力:在读写器附近放置金属物体,观察标签识别情况,分析标签抗干扰能力。
(6)测试标签数据存储与更新:通过读写器向标签写入数据,并验证数据是否成功存储和更新。
四、实验结果与分析1. 标签读写功能测试:实验结果表明,标签在读写器附近能够成功读取信息,验证了标签读写功能。
2. 标签识别距离测试:实验发现,标签识别距离受读写器频率、标签类型、标签与读写器的距离等因素影响。
在高频段,标签识别距离较远;无源标签识别距离较有源标签短。
射频识别技术实验报告
1. 实验介绍
本次实验旨在介绍射频识别(RFID)技术,并通过实验验证
其在物品识别和追踪方面的应用。
2. 实验步骤
1. 准备工作:搜集所需的RFID设备和标签,并确保读写器与
计算机连接正常。
2. 设置实验环境:将读写器放置在适当的位置,并确保标签与
读写器之间有恰当的距离。
3. 标签编码:将需要识别的物品附上RFID标签,并对标签进
行编码。
4. 识别物品:将被标签编码的物品放置在读写器的工作范围内,观察识别结果。
5. 追踪物品:在物品移动时,通过读取标签信息来追踪其位置
和状态。
6. 结果记录:记录每个被识别和追踪的物品的信息,包括时间、位置和状态。
3. 实验结果
根据实验记录和观察,射频识别技术在物品识别和追踪方面表
现出较高的准确性和效率。
通过读取标签信息,可以方便地获取物
品的位置和状态,从而提高物品追踪的效率。
4. 结论
射频识别技术在物品识别和追踪方面具有广泛的应用前景。
通
过实验验证,可以看出该技术具有准确性高、效率高的特点,为物
品管理和追踪提供了一种便捷有效的解决方案。
5. 参考文献
[参考文献1]
[参考文献2]
...
(请根据实际情况添加参考文献)
以上为射频识别技术实验报告的简要内容,详细实验数据和分析可见附录。
RFID实验报告实验一智能识别技术与系统实验实验时间:2014年6月21日一、实验目的1.了解智能识别技术概念、特点、原理和优势。
2.掌握条码技术和RFID技术的各自优缺点、技术特征和应用优势。
3.了解条码自动识别系统和RFID自动识别系统的组成和工作原理。
4.了解指纹、视频、语音识别系统的组成、工作原理和应用特点。
二、实验原理1、条码技术实验(1)一维条码识別原理由于不同颜色的物体,苴反射的可见光的波长不同,白色能反射各种波长的可见光,黑色吸收各种波长的可见光,所以当条形码扫描光源发出的光经凸透镜1后,照射到黑白相间的条形码上时,反射光经凸透镜2聚焦后,照射到光电转换器上,接收到与白条和黑条相应的强弱不同的反射光信号,并转换成相应的电信号输出到放大整电路。
在放大电路后需加一整形电路,把模拟信号转换成数字电信号,以便计算机系统能准确判读。
整形电路的脉冲数字信号经译码器译成数字、字符信息。
(2)二维条码识别原理矩阵式二维码(又称棋盘式二维码)是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。
任矩阵元素位苣上,出现方点、圆点或其他形状点表示二进制“1”,不出现点表示二进制的“0”,点的排列组合确定了矩阵式二维码所代表的意义。
行排式二维码(又称:堆积式二维码或层排式二维码),其编码原理是建立在一维码基础之上,按需要堆积成二行或多行。
两者的识别原理,通过图像的采集设备,得到含有条码的图像,此后经过条码泄位、分割和解码三步骤实现条码的识别。
2、RFID技术实验RFID系统的基本工作原理是:读写器通过发射天线发送一泄频率的射频信号,当装有电子标签的物体进入发射天线工作区域时,受电磁场激励产生感应电流,电子标签获得能量被激活并收到读写器的查询信号后,将自身编码等信息通过改变电子标签天线的反射而积, 将信息发送出去;读写器接收到从电子标签反射回的微波合成信号,进行解调和解码,即可将电子标签储存的识别代码等信息读取出来,送到RFID信息处理机进行相关处理。
射频识别技术实验报告(一)引言概述:射频识别技术(RFID)是一种自动识别技术,它利用无线电波通过读写器与标签之间的通信来进行物体的识别和数据传输。
本实验旨在探究射频识别技术的原理、应用和性能表现。
本文将分为5个大点进行阐述。
一、射频识别技术的基本原理1. 射频识别技术的工作原理2. 射频识别系统的组成部分3. 射频识别系统中标签的结构与功能4. 射频识别系统中读写器的作用和特点5. 射频识别技术与其他自动识别技术的对比二、射频识别技术的应用领域1. 物流行业中的应用2. 零售业中的应用3. 公共交通领域中的应用4. 防伪和安全管理方面的应用5. 医疗健康领域中的应用三、射频识别技术的性能指标与优势1. 读取距离的影响因素2. 读写速度的优化方法3. 标签的存储容量和数据传输速率4. 抗干扰性和安全性方面的考虑5. 能量供应与使用寿命的关系四、射频识别技术的发展趋势1. 射频识别技术在物联网中的应用前景2. 射频识别技术与云计算、大数据的结合3. 射频识别技术的智能化和自动化发展趋势4. 射频识别技术在智能城市建设中的作用5. 射频识别技术面临的挑战与未来发展方向五、射频识别技术实验总结射频识别技术作为一种自动识别技术,在物流、零售、公共交通等领域有着广泛的应用。
本实验中,我们深入了解了射频识别技术的基本原理、应用领域、性能指标及其发展趋势。
通过实验的数据和实际应用案例,了解到射频识别技术在提高生产效率、增强安全管理、改善用户体验等方面的巨大潜力。
然而,射频识别技术仍面临一些挑战,如数据安全和隐私保护等问题,未来的研究重点应该放在解决这些问题以及进一步推动射频识别技术的智能化和自动化发展。
rfid 实验报告RFID实验报告引言:RFID(Radio Frequency Identification)射频识别技术是一种自动识别技术,通过无线电信号实现对物体的识别和跟踪。
它在各个领域都有广泛的应用,如物流管理、仓储管理、智能交通等。
本篇文章将介绍我进行的一次RFID实验,并对其原理、应用和未来发展进行探讨。
1. 实验目的本次实验旨在验证RFID技术在物体识别和跟踪方面的可行性,并探究其在实际应用中的优势和潜在问题。
2. 实验设计与过程我选取了一批不同类型的物体,如书籍、电子设备和食品,为每个物体粘贴了一个RFID标签。
然后,我设置了一个RFID读写器,并将其连接到电脑上。
通过读写器,我可以远程读取和写入RFID标签上的信息。
在实验过程中,我先将每个物体逐一放置在RFID读写器的感应范围内,观察读写器是否能够准确识别物体并读取标签上的信息。
接着,我尝试修改标签上的信息,并再次使用读写器进行读取,以验证写入功能的可靠性。
3. 实验结果与分析通过实验,我发现RFID技术具有以下优势:首先,RFID标签具有独一无二的编码,可以为每个物体提供唯一的身份识别,避免了传统条码识别可能出现的重复或错误。
其次,RFID技术可以实现非接触式识别,无需直接接触物体,提高了操作的便捷性和效率。
这在物流管理等需要大量物体快速识别的场景中尤为重要。
此外,RFID标签具有存储空间,可以存储更多的信息,如物体的生产日期、有效期等。
这些信息可以在供应链管理中起到重要作用,帮助企业实现更精细化的管理。
然而,RFID技术也存在一些潜在问题:首先,RFID标签的成本相对较高,特别是在大规模应用时,成本可能成为制约其推广的因素之一。
因此,在实际应用中,需要权衡成本与收益,选择合适的应用场景。
其次,RFID技术存在一定的安全风险。
由于RFID标签的无线信号可以被窃取,黑客可能通过拦截信号来获取标签上的信息。
因此,在应用中需要加强数据的加密和安全性保护。
射频技术RFID实验报告(二)引言概述:射频识别(RFID)技术是一种通过无线电频率进行数据传输和识别的技术。
它使用射频信号在标签和读写器之间进行通信,并且能够在没有直接视线的情况下进行数据传输。
本实验报告将深入探讨RFID技术的原理、应用以及实验结果。
正文:1. RFID技术的原理a. RFID系统的组成部分:标签、读写器和后端系统b. RFID通信原理:射频信号的发送和接收、频率选择和调制方式c. RFID工作频段的选择和应用场景d. RFID数据传输和识别原理2. RFID技术的应用a. 物流和供应链管理:实时追踪和管理物品的位置和状态b. 资产管理:对企业内部的资产进行追踪和管理c. 零售业:实现自动化收银和库存管理d. 医疗保健:提高医院的药品管理和患者身份识别e. 出入管理:实现自动门禁系统和考勤管理3. RFID实验的设计与实施a. 实验目的和步骤的设计b. 所需实验设备和材料的准备c. 实验参数设置和数据采集方式d. 实验过程和结果的记录与分析e. 实验中遇到的问题和解决方法4. 实验结果分析a. 对比不同标签及读写器的性能差异和适用范围b. 数据传输速率和识别准确率的评估c. 对不同射频信号参数对识别效果的影响分析d. 实际应用场景下的可行性和效果评估e. 对实验结果的总结和展望5. 结论通过对RFID技术的探讨和实验结果的分析,我们可以得出以下结论:a. RFID技术在物流、供应链、零售和医疗等领域具有广泛应用前景b. 实验中不同标签和读写器的性能表现存在差异,需根据具体需求进行选择c. 射频信号参数和实验环境对RFID系统的性能有较大影响d. 随着技术的不断发展,RFID技术的应用范围将进一步扩大总结:本实验报告通过对RFID技术的原理、应用和实验结果的分析,对其进行了全面的探讨。
我们了解到RFID技术可以广泛应用于物流、供应链、零售和医疗等领域,并且在实验中也验证了其在数据传输和识别方面的性能表现。
实验报告课程名称 RFID射频识别实验学生学院自动化学院专业班级 15级物联网4班学号学生姓名指导教师高明琴2017年 11 月 12 日实验一125K H z R F I D实验一、实验目的1、掌握125kHz只读卡、125kHz读写卡的基本原理2、熟悉和学习125kHz只读卡协议、125kHz读写卡协议二、实验内容与要求学会使用综合实验平台识别125kHz只读卡卡号,并对125kHz读写卡进行数据读写操作,观察只读卡和读写卡协议。
三、实验主要仪器设备PC机一台,实验教学系统一套。
四、实验方法、步骤及结果测试1、注意事项切记:插、拔各模块前最好先关闭电源,模块插好后再通电RFID 读写器串口波特率为9600bps2、环境部署⑴准备125K 低频RFID 模块,参考1.4.2 章节设置跳线为模式2,将模块的电源拨码开关设置为OFF,参考1.4.3 章节通过交叉串口线将模块与电脑的串口相连,给模块接5V 电源;⑵将模块的电源拨码开关设置为ON,此时模块的电源指示灯亮,表明模块电源上电正常;⑶运行RFID 实训系统.exe 软件,选项卡选择125K 模块;3、打开串口操作设置串口号为COMx,设置波特率为9600,点击“打开”按钮执行串口连接操作;4、寻卡操作串口打开成功后,将125K 标签放入天线场区正上方,RFID 模块检测到标签存在后,将获取到标签ID 并显示在ListView 控件中,16 进制数据listview 控件显示的是16 进制标签ID,10 进制数据listview 控件显示的是10 进制标签ID,实验结果如下图;思考题1多张卡在一起时,能否正确识别卡号?请说明原因答:多张卡在一起时,无法正确识别卡号,因为125kHz的读卡器没有采用防冲撞算法2变卡和阅读器的相对位置和距离,观察读卡结果并解释;在卡和阅读器之间放置不同的障碍物,观察读卡结果并解释。
答:当卡和阅读器的距离超过5cm后,读卡结果并不理想,几乎读不到数据。
实验九:M1卡数据块的值操作一、实验目的1、熟悉rf_increment(块加值)和rf_decrement(块减值)两个函数。
2、理解M1卡数值存储格式。
二、实验准备M1卡中数值块只能通过以数值块格式的写操作生成。
数值:有符号4字节数值,数值的最低字节存储在最低地址字节。
负值以标准的2的补码形式存储。
出于数据完整性和安全原因,数值存储三次,两次不取反,一次取反。
地址(Adr):1字节地址,当进行备份管理时,可用于保存块的地址。
地址保存四次。
两次取反,两次不取反。
三、功能要求1、能够读取M1卡中某块的信息。
2、能够进行加值/减值的操作。
四、实验内容:1、用Microsoft Visual C++新建一个工程(MFC AppWizard[exe]),应用程序类型是基本对话框,应用程序向导创建完成之后,系统进入到对话框编译页面的主页面,用控件设计对话框,对话框的设计如下图所示:2、编写程序。
(1)、由于本次试验没有用“连接设备”按钮,所以需要让定时器在程序启动时就开始工作,我把启动定时器、连接设备和装载密码的代码放在了初始化程序里面了,代码如下:BOOL CFpzDlg::OnInitDialog(){CDialog::OnInitDialog();// Add "About..." menu item to system menu.SetTimer(1,1000,NULL);//定义时钟1,时间间隔为1sicdev=rf_usbinit();//返回的设备描述符if (icdev>0) //如果设备连接成功。
{m_list.AddString("设备连接成功!");//在列表框中显示设备连接成功rf_beep(icdev,50);//控制蜂鸣器,蜂鸣时间50毫秒unsigned char status[19];st=rf_get_status(icdev,status);//返回读写器版本信息,长度为18字节if (st==0) //如果设备连接成功。
射频识别实验报告射频识别(Radio Frequency Identification,RFID)是一种无线通信技术,通过无线电波传输数据,实现对物体的自动识别与跟踪。
在射频识别系统中,主要包含标签、阅读器和应用软件三个组成部分。
标签是RFID系统中最重要的组成部分,主要包括一块芯片和一根天线,用于存储和传输信息。
阅读器是用来与标签进行通信的设备,主要功能是读取标签上的信息并传输到应用软件中进行处理。
应用软件则根据业务需求对标签的信息进行分析和应用。
本次实验是使用射频识别技术对商品进行标识和跟踪。
实验中使用的RFID系统由一个阅读器和多个标签组成。
首先,我们将实验室中的几个常见商品贴上RFID 标签,包括苹果、香蕉和书籍。
然后,将标签的信息与商品的相关信息进行绑定,例如商品名称、价格等。
接下来,我们使用阅读器对这些商品进行扫描和识别。
实验结果显示,阅读器能够准确读取标签上的信息,并将其传输到应用软件中进行处理。
通过本次实验,我们可以看到射频识别技术具有以下几个特点。
首先,RFID标签可以精确地识别和跟踪商品。
相比传统的条形码技术,RFID标签不需要直接对准扫描器,只需要在标签的范围内进行识别,大大提高了识别的准确性和效率。
其次,RFID标签可以实现远距离无线识别。
在实验中,我们可以在几米的距离内识别并跟踪商品,而且不受阻挡和遮挡的影响。
此外,RFID技术具有批量读取的能力,可以同时读取多个标签的信息,进一步提高了工作效率。
尽管射频识别技术有很多优点,但也存在一些挑战和局限性。
首先,RFID系统的成本相对较高。
相比传统的条形码技术,RFID系统需要额外的设备和标签,增加了实施的成本。
其次,RFID系统的可靠性和安全性也需要进一步提升。
由于RFID标签和阅读器是通过无线电波传输信息的,可能会受到干扰和攻击,导致信息泄露和丢失。
此外,RFID系统也面临着隐私保护和数据安全等问题,特别是在涉及个人信息的场景中。
rfid实训报告一、背景RFID技术是一项重要的智能化技术,基于无线射频进行物品识别和跟踪,具有不接触、不可见、扫描速度快等优点,因此被广泛地应用于物流、供应链、库存管理、门禁、车载电子收费、医疗、安防等领域。
为了更好地了解RFID技术的应用和开发,我参加了一次RFID实训课程。
二、实训内容1. RFID技术介绍实训开始前,老师对RFID技术的原理和应用进行了详细讲解。
RFID技术是通过将存储在RFID标签中的信息,与RFID读写器进行无线通信,实现物品识别和跟踪的技术。
RFID标签由天线和芯片组成,有被动型和主动型之分。
被动型标签是依靠RFID读写器的能量对其进行激活和工作的,主动型标签则是依靠内部电池进行自动感应和工作的。
2. RFID技术应用RFID技术应用非常广泛,其中,物流和供应链管理是最为典型的应用之一。
在物流环节中,RFID技术可以实现对货物的跟踪和控制,提高物流效率。
在供应链管理中,RFID技术可以实现批次追溯和库存管理,避免货物信息丢失和错误。
3. RFID技术开发在进行RFID技术开发前,我们首先进行了RFID模块的连接和配置。
RFID模块是由芯片、天线和电路板组成的,可以通过串口和控制电路进行数据的传输和操作。
我们采用arduino作为控制电路,并将RFID模块与arduino通过串口进行数据交换。
4. RFID技术实验通过以上配置,我们开始进行RFID技术的实验。
实验包括RFID标签的读写、RFID标签的编码和解码、以及RFID标签的防冲突技术等。
我们通过arduino编写了适合实验的程序,通过读写RFID标签验证实验效果。
三、学习收获通过此次RFID实训,我深刻地认识到了RFID技术的重要性和应用领域的广泛性。
在实验中,我也掌握了RFID模块的配置和程序编写等基本技能。
此外,我还了解了一些RFID技术的应用案例,与同学们进行了经验交流和讨论,对自己的职业规划和学习方向有了更加清晰的认识。
rfid原理的六个实验报告RFID 原理的六个实验报告一、实验一:RFID 系统组成及工作原理探究(一)实验目的了解 RFID 系统的组成部分,包括电子标签、读写器和天线,以及它们之间的工作原理。
(二)实验设备RFID 读写器、不同类型的电子标签(无源标签、有源标签)、天线、计算机。
(三)实验步骤1、观察读写器、天线和电子标签的外观结构。
2、将电子标签放置在读写器的有效读取范围内。
3、通过计算机软件控制读写器发送指令,读取电子标签中的信息。
(四)实验结果与分析1、成功读取了无源标签和有源标签中的信息,包括产品编码、生产日期等。
2、分析得出无源标签依靠读写器发射的电磁场获取能量进行工作,而有源标签自身带有电源,工作距离更远。
(五)结论RFID 系统由电子标签、读写器和天线组成,通过电磁场实现信息的传递和交互。
二、实验二:RFID 频率特性实验(一)实验目的研究不同频率的 RFID 系统在性能上的差异。
(二)实验设备低频(LF)、高频(HF)、超高频(UHF)和微波频段的 RFID 读写器及配套标签,测试障碍物。
(三)实验步骤1、分别在空旷场地和有障碍物的环境中,使用不同频段的读写器读取标签。
2、记录不同频段在不同环境下的读取距离、读取速度和准确率。
(四)实验结果与分析1、低频系统在有障碍物的环境中表现相对稳定,但读取距离较短、速度较慢。
2、高频系统读取速度和准确率有所提高,对金属环境的抗干扰能力较强。
3、超高频和微波频段在空旷场地读取距离远、速度快,但易受障碍物和环境干扰。
(五)结论不同频率的 RFID 系统各有优缺点,应根据具体应用场景选择合适的频段。
三、实验三:RFID 电子标签编码方式实验(一)实验目的了解并比较不同的 RFID 电子标签编码方式。
(二)实验设备支持不同编码方式的读写器、相应编码的电子标签。
(三)实验步骤1、将采用不同编码方式(如曼彻斯特编码、脉冲位置编码等)的电子标签置于读写器读取范围内。
rfid原理的六个实验报告RFID 原理的六个实验报告一、实验目的本次实验的主要目的是深入探究射频识别(RFID)技术的工作原理,通过六个具体的实验,亲身体验和理解 RFID 系统中信号的传输、数据的编码与解码、读写器与标签之间的通信协议等关键知识点,为进一步掌握和应用该技术打下坚实的基础。
二、实验设备与材料1、 RFID 读写器及配套天线2、多种类型的 RFID 标签(包括无源标签、有源标签等)3、计算机及相关软件4、示波器5、电源供应器三、实验一:RFID 信号频率测量实验步骤1、将 RFID 读写器与天线正确连接,并接通电源。
2、将示波器探头连接到读写器的信号输出端口。
3、启动读写器,使其发送射频信号。
4、通过示波器观察并测量信号的频率。
实验结果经过多次测量和记录,发现读写器发送的射频信号频率稳定在_____MHz 左右,与预期的工作频率相符。
实验分析RFID 系统通常工作在特定的频率范围内,如低频(LF)、高频(HF)、超高频(UHF)等。
本次实验测量得到的频率结果验证了所使用的读写器工作在设定的频率上,这是保证系统正常通信的基础。
四、实验二:RFID 标签读取距离测试实验步骤1、将一个无源 RFID 标签固定在一个位置。
2、手持读写器,逐渐远离标签,同时尝试读取标签的信息。
3、记录每次能够成功读取标签信息时读写器与标签之间的距离。
实验结果在不同的环境条件下,读取距离有所差异。
在空旷、无干扰的环境中,最大读取距离达到了_____米;而在有金属障碍物和电磁干扰的环境中,读取距离明显缩短,约为_____米。
实验分析RFID 标签的读取距离受到多种因素的影响,如标签的类型(无源或有源)、工作频率、环境中的障碍物、电磁干扰等。
无源标签依靠读写器发送的电磁场获取能量,因此其读取距离相对较短;而有源标签自身带有电源,读取距离通常较远。
环境中的障碍物和电磁干扰会削弱射频信号的强度,从而影响读取距离。
五、实验三:RFID 数据编码与解码实验步骤1、使用读写器向标签写入一段特定编码格式的数据。
射频识别技术实验实验报告目录一、实验内容和要求 (3)实验一低频命令实验 (3)实验二高频ISO/IEC15693 (3)实验三超高频ISO18000-6C (5)实验四综合实训 (6)二、实验环境 (7)实验一低频命令实验 (7)实验二高频ISO/IEC15693 (7)实验三超高频ISO18000-6C (8)实验四综合实训 (8)三、实验步骤 (8)实验一低频命令实验 (8)实验二高频ISO/IEC15693 (13)实验三超高频ISO18000-6C (22)实验四综合实训 (27)四、实验数据、结果分析 (27)实验一低频命令实验 (27)实验二高频ISO/IEC15693 (42)实验三超高频ISO18000-6C (47)实验四综合实训 (50)五、总结和建议 (52)一、实验内容和要求实验一低频命令实验●实验要求RFID 低频模块的主要作用:把指令包按照功能作用,提供相关实验验证平台,执行指令--直观的告诉使用者指令里面不同地方的指令内容的作用。
使用者可以直观、形象地感觉RFID 标准指令执行的情况,掌握这些指令的作用和使用方法。
通过往设备发送实验内容中所需指令,并获取相关回馈信息然后解析显示在界面中。
界面设计:完成一个与上图类似的界面,有一个相关指令的列表,各种参数的选择或输入框,发送的指令和接收到的回复的日志框,可以通过该窗口的内容理解相关的协议。
●实验目的学习低频命令(LF)。
●实验内容对低频命令的解析与学习。
实验二高频ISO/IEC156932.1 Inventory 命令实验●实验目的熟悉和学习ISO15693 标准规范第三部分协议和指令内容。
●实验内容寻找标签卡片。
2.2 Stay quiet 命令实验●实验目的熟悉和学习ISO15693 标准规范第三部分协议和指令内容。
●实验内容学习在STAY QUIET 命令下返回的信号。
验证执行命令后电子标签的状态,使标签处于静默状态。
RFID实验记录一、实验目的:随着射频识别技术(Radio Frequency Identification,RFID)的不断发展和传统的道路信息采集方法的效率低成本高,所以此次实验的目的是将RFID技术运用到改善道路信息收集上.在设计RFID道路系统中,将携带有道路信息的RFID标签铺设在道路或路边单元上。
配备有RFID读写器的车辆可以从标签中获取事先存储的道路信息(如,路面信息、沿线设施和沿线环境等),从而快速地掌握道路信息。
RFID电子标签主要有两种,无源电子标签自身不带有电源, 其特点是重量轻、体积小、寿命长、成本低,但是工作距离短;有源电子标签通过自身带有的电池供电,特点是识别距离长,但价格较高且寿命短。
为了达到道路信息采集的高效性、准确性和经济性。
2016年12月9日在茨坝镇的x003水团段分别对选购的有源RFID设备和无源RFID设备在车速、识别距离、有无遮挡物的不同变量下进行实验对比分析,最后,通过实验分析选出最合适的运用RFID技术改善道路信息采集方法的RFID设备。
测试的有源RFID设备为深圳航天华拓科技有限公司的SAAT-F527全向性读写器和SAA T-T505主动式电子标签,无源的RFID设备为深圳深圳捷通科技有限公司的JT—9292读写器和JT-15532抗金属标签,下面是本次实验的记录:二、实验设备参数1.有源RFID设备参数SAAT—F527 全向读写器该型号是工作在2。
45GHz频段的有源RFID读写器,该产品采用外置天线安装方式,可灵活配置各类全向、定向天线,具有覆盖范围广、识别率高、扩展性强等特点,读取距离在0到200米,范围可调。
广泛应用于医院、学校、工矿灯单位的人员区域定位等集成应用领域.技术指标:性能指标工作频率2。
4—2.48GHz输出功率+15 dBm (软件可调)接收灵敏度—95 dBm天线类型全向天线通信接口RS-232接口,10M/100M自适应以太网接口通信拓展接口RS—485,韦根26/34应用软件平台提供基于C++,C#的API函数包标签操作性能支持标签协议私有协议支持工作模式兼容主动及被动标签读标签距离0~100米(取决于标签输出功率)识别速度200个标签/秒防碰撞处理300个标签同时读取机械电气性能防水等级IP 55电源DC 5V功耗300 mW尺寸190*120*40mm重量0。
第一次实验 10月17日1. 125khz硬件基本实验1.1 125khz 时钟信号测量实验一、实验目的熟悉和学习iso/iec 18000-2,iso18000标准规范的从电子标签返回的时钟信号。
二、实验内容通过示波器观测从电子标签返回的时钟clk信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头,地接到j22测试架,ch1探针接到j23测试架设置示波器:触发源选择ch,其余设置可以参照图5-2-12。
2、操作打开控制软件,系统默认实验模式即为lf 125khz模式,打开串口,启动只读自动识别标签。
3、观测信号,如图5-3-1所示:图5-3-1 解调电子标签返回的时钟信号图1.2 125khz mod信号测量实验一、实验目的熟悉和学习iso/iec 18000-2,iso18000标准规范的对射频进行调制的信号。
二、实验内容通过示波器观测微处理器对射频芯片进行调制的mod信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头、ch2探头,地都接到j22测试架,ch1探针接到j23测试架,ch2接到j24测试架。
设置示波器:触发源选择ch,其余设置可以参照图5-3-2。
2、操作打开控制软件,系统默认实验模式即为lf 125khz模式,打开串口,选择读写卡操作的读数据。
3、观测信号,如图5-3-2所示:图5-3-2 射频调制信号图1.3 125khz 调制解调信号测量实验一、实验目的熟悉和学习iso/iec 18000-2,iso18000标准规范的对射频进行调制和解调的信号。
二、实验内容通过示波器观测射频调制的mod信号和解调的demod信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头、ch2探头,地都接到j22测试架,ch1探针接到j24测试架,ch2接到j25测试架。
设置示波器:触发源选择ch,其余设置可以参照图5-3-3。
2、操作打开控制软件,系统默认实验模式即为lf 125khz模式,打开串口,选择读写卡操作的读数据。
3、观测信号,如图5-3-3所示:图5-3-3 射频调制解调信号图2. iso15693硬件基本实验2.1 iso15693射频编码测量实验一、实验目的熟悉和学习iso/iec 18000-3,iso15693标准规范的第二部分规定的数据编码方式,掌握脉冲位置调制技术的256取1、4取1数据编码模式。
二、实验内容通过示波器观测输出的编码信号。
三、所需仪器实验箱、示波器。
四、实验步骤1、测试线连接连接示波器:使用ch1探头,探头选用×10倍,地接到j20测试架,探针接到j21测试架。
设置示波器:触发源选择ch1,其余设置参照图5-2-3。
2、操作打开控制软件rfid综合实验平台,平台默认的实验为lf 125khz实验,所以要切换到hf iso15693实验模式下,如图5-2-1所示。
设置好后,关闭设置对话框,打开串口设置,点击识别标签命令,选择自动识别,如图5-2-2所示。
图5-2-2 iso15693自动识别设置设置好后,把iso15693的卡放在对应的天线感应区内,这时软件会提示找到卡,并打印卡号。
3、观测信号,大体如图5-2-3所示:图5-2-3 射频编码信号波形图可通过调节示波器水平扫描刻度,精确观测编码信号波形。
2.2 iso15693射频载波测量实验一、实验目的了解系统载波信号的产生部分原理、实现方法二、实验内容观测系统产生的载波信号三、基本原理基于高频模拟信号产生基本原理四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头,探头选用×10倍,地接到j20测试架,探针接到j8测试架。
设置示波器:触发源选择ch1,其余设置参照图5-2-4。
2、操作打开控制软件,切换到hf iso15693实验模式下,启动自动识别标签。
3、观测信号,大体如图5-2-4所示图5-2-4 射频载波信号图2.3 iso15693射频调制测量实验一、实验目的熟悉和学习iso/iec 18000-3,iso15693标准规范的第二部分规定的通信信号调制部分,掌握本标准的ask调制技术。
二、实验内容通过示波器观测输出的调制信号。
