rfid实训报告一、引言RFID(Radio Frequency Identification,射频识别)技术是一种非接触式自动识别技术,通过射频传感器实现信息的读取和写入。
本报告旨在总结与分析团队在RFID实训课程中的学习成果,详细介绍实训过程、所使用的设备与软件,以及所获得的实验结果和结论。
二、实训过程1. 实训目标及准备工作在开始实训之前,团队明确了实训的目标和预期结果。
同时,我们对所需设备和软件进行了调研和采购,确保一切准备工作就绪。
2. 实验一:RFID工作原理及硬件配置在这一实验中,我们详细学习了RFID工作原理,并了解不同类型的RFID标签和阅读器。
通过实际操作,我们掌握了如何配置RFID硬件。
3. 实验二:RFID标签编程本实验中,我们学习了如何使用编程软件对RFID标签进行编程,并实现标签读写功能。
通过编程,我们能够为每个标签分配唯一的序列号和数据。
4. 实验三:RFID应用与案例研究这一实验环节中,我们研究了RFID技术在不同领域中的应用案例,如供应链管理、物流跟踪等。
通过对实际案例的分析,我们深入了解了RFID技术的实际应用。
5. 实验四:RFID系统性能测试在这一实验中,我们测试了RFID系统的性能,包括读取距离、标签识别速度和抗干扰能力等。
通过实验数据的收集与分析,我们得出了一些结论,并对可能存在的问题进行了讨论。
6. 实验五:RFID系统集成在最后一个实验中,我们将所学知识应用于实际项目中,搭建了一个完整的RFID系统。
我们实施了系统集成并进行了一系列测试,以验证系统的可靠性和稳定性。
三、实验结果与讨论1. 实验一的结果分析通过对RFID工作原理和硬件配置的学习,我们深入了解了RFID 技术的基本知识,并学会了正确配置硬件设备。
2. 实验二的结果分析在RFID标签编程实验中,我们成功实现了对标签的编程和数据读写功能。
这使得标签能够存储和传输特定的信息,提供更多的应用可能性。
RFID实训报告实验一RFID系统的编码一、实验目的熟悉和学习ISO/IEC 18000-3,ISO15693标准规范的第二部分规定的数据编码方式,掌握脉冲位置调制技术的256取1、4取1数据编码模式。
二、实验内容通过示波器观测输出的编码信号。
三、基本原理ISO/IEC 18000-3,ISO15693标准规范的第二部分规定:1、“256取1”编码模式:一个独立字节的值可以通过一个脉冲的位置来表现,脉冲在256个联续256/fc(18.8us)时间段中的位置决定该字节的值,这样,一个字节耗时4.833ms,通讯速率为1.65kbits/s(fc/8192)。
VCD发送的数据帧的最后字节要在EOF之前传输完毕。
脉冲发生在决定数值的时间段(18.8us)的后半段(9.44us)。
2、“四中取一”编码:“四中取一”PPM模式用在同时传输两个位的情况。
一个字节中连续的四个数据对,LSB先进行传输。
数据传输率为26.48kbits/s(fc/512)。
四、所需仪器供电电源、示波器。
五、实验步骤可在PC机软件的控制方式和按键的操作,两种方式通过示波器,观测测试点的RF相关信号。
可以观测的信号包括载波信号、调试信号、调制载波信号、射频输出信号,标签返回信号等。
1、测试线连接连接示波器:使用CH2 探头,地接到XP505,探针接到XP503的Pin224设置示波器:触发源选择CH2,其余设置可以参照图片4.4。
2、操作如用PC机软件的控制方式,需用随机配置的通讯线连接PC机和RFID机器,连接随机配置的电源,开启电源(RFID机器上的电源拨动开关向下位置为开启电源),打开示波器(100MHz),用在Tag-Reader软件里选择“Inventory”命令,然后按“AutoRun”软启动或按机器键盘上的键启动连续Inventory测量(在连续测量模式下观察信号效果更好)3、观测信号,大体如图4.4所示:实际效果图:实验二RFID系统的载波产生一、实验目的了解系统载波信号的产生部分原理、实现方法二、实验内容观测系统产生的载波信号三、基本原理基于高频模拟信号产生基本原理四、所需仪器供电电源、示波器。
rfid实训报告引言随着科技的发展和社会的进步,尤其是物联网技术的快速发展,RFID(Radio Frequency Identification,射频识别)技术作为一种非接触式自动识别技术,逐渐在各行各业应用开展。
本文将以RFID实训为主题,探索RFID技术的原理、应用场景以及其在实训中的具体应用。
一、RFID技术的原理RFID技术利用电磁波通过无线方式实现物体的自动识别和数据传输。
它主要由三个部分组成:RFID标签、读写器和中央数据库。
RFID 标签内部包含一个芯片和一个天线,芯片用来存储和处理数据,天线用于与读写器进行通信。
读写器则通过天线向RFID标签发送电磁波信号,并接收从标签返回的响应信号。
中央数据库用来存储和管理来自各个标签的数据。
二、RFID技术的应用场景RFID技术可以应用于各个领域,下面将介绍几个典型的应用场景。
1. 物流管理在物流行业中,RFID技术可以通过标签精确追踪货物的位置和状态,提高物流效率和准确性。
通过在物流过程中的关键节点使用RFID读写器,可以实现自动化记录货物进出库的时间和位置,并通过网络上传至中央数据库,从而方便管理者实时掌握物流情况。
2. 仓库管理RFID技术也可以应用于仓库管理中。
每个货物都附带一个RFID标签,仓库管理人员可以通过RFID读写器快速扫描并记录货物的进出库信息。
这不仅提高了仓库管理效率,同时也能减少人为错误。
3. 超市购物RFID技术可以应用于超市购物体验的改进。
如果每个商品都带有一个RFID标签,消费者只需要将购物车推过RFID读写器,系统就能自动识别所有商品并计算总花费,避免了传统扫码购物的繁琐过程。
4. 动物追踪RFID技术在农业领域也有广泛应用,比如对家禽、牲畜等动物进行身份追踪。
通过在动物的耳标或体内植入RFID标签,饲养员可以精确记录动物的信息,包括疫苗接种情况、生长发育等。
这有助于提高养殖效率和动物健康管理水平。
三、RFID技术在实训中的应用在RFID实训中,学生需要掌握RFID技术的原理和应用,并通过实际操作来提升实践能力。
rfid实训报告一、引言RFID(Radio Frequency Identification,射频识别)是一种无线通信技术,通过电磁场中的RFID标签与读写器之间的数据交互,实现对物体的唯一识别与跟踪。
本报告旨在总结我们在RFID实训过程中的学习成果与实践经验,以及对RFID技术在实际应用中的潜力进行探讨。
二、实训目标1. 熟悉RFID标签的工作原理和组成结构。
2. 掌握RFID技术的基本应用领域和流程。
3. 实践RFID技术在物流追踪和库存管理方面的应用。
4. 分析RFID技术在物联网和智能城市建设中的前景。
三、实训内容及步骤1. RFID标签的设计与制备在实训开始阶段,我们了解了RFID标签的工作原理,以及标签芯片、天线和封装等组成结构。
我们首先学习了标签设计的基础原理,然后使用专业软件进行标签模拟和设计。
在设计完成后,我们通过制程工艺流程,制备了自己设计的RFID标签样品。
2. RFID读写器的选用与配置在实验室中,我们了解到RFID读写器负责与标签进行通信,并将读取的数据传输到计算机系统。
我们学习了RFID读写器的选择原则和配置方法,通过实际操作将读写器与计算机相连,并进行相应的参数调整和功能设置。
3. RFID应用实践为了更好地理解RFID技术在实际应用中的价值,我们开展了一系列的应用实践。
- 在物流追踪方面,我们模拟了货物的进出仓库环节,使用RFID技术完成对货物的扫描、记录和追踪,在后台系统中实时更新货物的位置和状态,实现了物流信息的自动化管理。
- 在库存管理方面,我们通过RFID标签对货物进行唯一标识,并将其与库存系统相连接,实现了库存盘点的自动化、高效化,大大提升了库存管理的准确性和效率。
- 在物联网和智能城市建设方面,我们对RFID技术的潜力进行了探索。
通过RFID标签的应用,我们可以实现对城市公共设施、交通系统、物资流通等方面的智能化监控和管理,为城市管理和居民生活带来更多便利。
rfid自动读卡实验报告RFID 自动读卡实验报告一、实验背景随着物联网技术的快速发展,射频识别(RFID)技术因其非接触式、快速读取、大容量存储等优点,在物流、仓储、零售等众多领域得到了广泛应用。
为了深入了解和掌握 RFID 自动读卡的工作原理及性能,进行了本次实验。
二、实验目的1、熟悉 RFID 自动读卡系统的组成和工作原理。
2、测试不同类型和参数的 RFID 标签在自动读卡中的性能表现。
3、研究读卡距离、角度、障碍物等因素对读卡成功率的影响。
4、分析系统的读取速度和准确性,评估其在实际应用中的可行性。
三、实验设备与材料1、 RFID 读写器:选用了品牌型号读写器,支持多种频段和协议,具有较高的读取灵敏度和稳定性。
2、 RFID 标签:准备了不同类型(如无源标签、有源标签)、不同频率(如低频、高频、超高频)和不同存储容量的标签。
3、测试平台:搭建了一个固定的测试平台,包括支架、导轨、旋转台等,用于控制标签与读写器之间的相对位置和角度。
4、障碍物:使用了不同材质(如金属、塑料、木材)和不同厚度的障碍物,模拟实际应用中的干扰情况。
5、计算机:用于连接读写器,运行测试软件和记录实验数据。
四、实验步骤1、系统连接与设置将 RFID 读写器通过 USB 接口连接到计算机,并安装相应的驱动程序和软件。
在软件中设置读写器的工作参数,如频率、功率、编码方式等。
2、标签初始化对准备的不同类型的标签进行初始化,写入唯一标识符和相关数据。
确保标签处于正常工作状态。
3、读卡距离测试将标签固定在测试平台的导轨上,逐渐远离读写器,每次移动一定距离(如 10cm),直到读写器无法读取标签。
记录每次移动后的读卡距离,并计算平均读卡距离。
4、读卡角度测试将标签固定在旋转台上,以一定的角度间隔(如 15°)旋转标签,记录不同角度下的读卡成功率。
分析读卡角度对读取效果的影响。
5、障碍物测试在标签与读写器之间放置不同材质和厚度的障碍物,记录读卡成功率的变化。
第一次实验 10月17日1. 125khz硬件基本实验1.1 125khz 时钟信号测量实验一、实验目的熟悉和学习iso/iec 18000-2,iso18000标准规范的从电子标签返回的时钟信号。
二、实验内容通过示波器观测从电子标签返回的时钟clk信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头,地接到j22测试架,ch1探针接到j23测试架设置示波器:触发源选择ch,其余设置可以参照图5-2-12。
2、操作打开控制软件,系统默认实验模式即为lf 125khz模式,打开串口,启动只读自动识别标签。
3、观测信号,如图5-3-1所示:图5-3-1 解调电子标签返回的时钟信号图1.2 125khz mod信号测量实验一、实验目的熟悉和学习iso/iec 18000-2,iso18000标准规范的对射频进行调制的信号。
二、实验内容通过示波器观测微处理器对射频芯片进行调制的mod信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头、ch2探头,地都接到j22测试架,ch1探针接到j23测试架,ch2接到j24测试架。
设置示波器:触发源选择ch,其余设置可以参照图5-3-2。
2、操作打开控制软件,系统默认实验模式即为lf 125khz模式,打开串口,选择读写卡操作的读数据。
3、观测信号,如图5-3-2所示:图5-3-2 射频调制信号图1.3 125khz 调制解调信号测量实验一、实验目的熟悉和学习iso/iec 18000-2,iso18000标准规范的对射频进行调制和解调的信号。
二、实验内容通过示波器观测射频调制的mod信号和解调的demod信号。
三、基本原理负载调制的基本原理。
四、所需仪器供电电源、示波器。
五、实验步骤1、测试线连接连接示波器:使用ch1 探头、ch2探头,地都接到j22测试架,ch1探针接到j24测试架,ch2接到j25测试架。
一、实验目的1. 熟悉无线射频识别(RFID)技术的基本原理和组成;2. 掌握RFID系统的搭建与调试方法;3. 理解RFID技术在实际应用中的优势与挑战;4. 培养动手能力和团队协作精神。
二、实验原理无线射频识别技术(RFID)是一种利用无线电波进行信息交换和识别的技术。
它通过射频标签(Tag)和读写器(Reader)之间的通信,实现数据读取和写入。
RFID 系统主要由以下几部分组成:1. 射频标签:标签是RFID系统的核心,用于存储信息。
标签可以分为有源标签和无源标签两种类型。
2. 读写器:读写器负责读取标签信息,并将信息传输给后台系统。
读写器通常由天线、控制器和通信接口组成。
3. 天线:天线用于发射和接收射频信号,将能量传输给标签,并接收标签返回的信号。
4. 后台系统:后台系统负责数据处理、存储和查询,实现对RFID标签的实时监控和管理。
三、实验内容1. 实验器材:RFID标签、读写器、天线、计算机、实验平台等。
2. 实验步骤:(1)搭建RFID系统:将标签、读写器、天线连接到实验平台上,并确保各部分连接正常。
(2)配置读写器:通过读写器配置软件设置读写器的参数,如波特率、频率等。
(3)测试标签读写:将标签放置在读写器附近,通过读写器读取标签信息,验证标签读写功能。
(4)测试标签识别距离:改变标签与读写器的距离,观察标签识别距离的变化,分析影响识别距离的因素。
(5)测试标签抗干扰能力:在读写器附近放置金属物体,观察标签识别情况,分析标签抗干扰能力。
(6)测试标签数据存储与更新:通过读写器向标签写入数据,并验证数据是否成功存储和更新。
四、实验结果与分析1. 标签读写功能测试:实验结果表明,标签在读写器附近能够成功读取信息,验证了标签读写功能。
2. 标签识别距离测试:实验发现,标签识别距离受读写器频率、标签类型、标签与读写器的距离等因素影响。
在高频段,标签识别距离较远;无源标签识别距离较有源标签短。
rfid设计技术实验报告在本次实验中,我们深入探讨了射频识别(RFID)技术的设计原理及其在实际应用中的实现方法。
以下是实验报告的详细内容:实验目的:本实验旨在使学生理解RFID技术的基本工作原理,掌握RFID系统的设计方法,并能够通过实践操作来实现一个简单的RFID系统。
实验原理:RFID技术是一种无线通信技术,通过无线电波识别和追踪带有RFID标签的物品。
RFID系统主要由阅读器(Reader)和标签(Tag)两部分组成。
阅读器发出无线电波信号,标签接收到信号后,将存储的信息发送回阅读器。
实验材料:- RFID标签(包括被动式和主动式标签)- RFID阅读器- 计算机(用于编程和数据分析)- 相关软件开发工具- 测试环境(如货架、传送带等)实验步骤:1. 理论学习:首先,对RFID技术的基本理论进行学习,包括其工作原理、分类、应用场景等。
2. 系统设计:根据实验要求,设计RFID系统的基本架构,选择合适的标签和阅读器。
3. 硬件搭建:将阅读器和标签在测试环境中进行布置,确保信号覆盖范围满足实验要求。
4. 软件开发:编写程序,实现标签信息的读取、处理和存储功能。
5. 系统测试:对设计好的RFID系统进行测试,验证其性能指标,如读取距离、速度、准确性等。
6. 数据分析:收集测试数据,分析系统性能,找出可能存在的问题并提出改进方案。
实验结果:在实验过程中,我们成功实现了一个基本的RFID系统。
通过测试,我们发现系统在特定条件下能够稳定运行,标签的读取距离和速度均达到了预期效果。
然而,在某些情况下,如标签之间距离过近或存在金属干扰时,系统性能会受到影响。
实验结论:通过本次实验,我们对RFID技术有了更深入的理解,并掌握了其设计和实现的基本方法。
实验结果表明,RFID技术在物品识别和追踪方面具有很大的潜力,但也存在一些需要解决的技术问题,如信号干扰、多标签识别等。
建议与展望:为了提高RFID系统的性能和应用范围,建议在未来的研究中关注以下几个方面:- 提高标签的抗干扰能力,减少环境因素对系统性能的影响。
rfid实验报告RFID实验报告引言:RFID(Radio Frequency Identification)是一种无线通信技术,通过无线电信号实现对物体的识别和追踪。
在现代社会中,RFID技术已经广泛应用于物流、供应链管理、智能交通等领域。
本文将介绍一次RFID实验的设计、过程和结果,并探讨其在现实生活中的应用前景。
实验设计:本次实验的目的是通过RFID技术实现对物体的追踪和识别。
实验所需材料包括RFID标签、RFID读写器、电脑等。
首先,我们选择了一批不同类型的物体,如书籍、水杯、手机等,并为每个物体粘贴了一个RFID标签。
然后,将RFID读写器连接到电脑上,并安装相应的软件以实现对RFID标签的读写和数据处理。
实验过程:在实验开始前,我们首先对RFID读写器和标签进行了测试,确保其正常工作。
然后,将每个物体放置在读写器的感应范围内,并使用软件读取和记录每个物体的RFID标签信息。
在实验过程中,我们还对读写器的感应范围、读取速度等进行了调整和优化,以提高读写的准确性和效率。
实验结果:通过实验,我们成功地实现了对物体的追踪和识别。
每个物体的RFID标签信息能够被准确地读取和记录,包括物体的名称、型号、生产日期等。
同时,我们还可以通过软件对这些信息进行管理和查询,实现对物体的库存管理、追溯等功能。
实验结果表明,RFID技术在物流和供应链管理中具有巨大的潜力和应用前景。
RFID技术的应用前景:RFID技术在现实生活中有着广泛的应用前景。
首先,在物流和供应链管理领域,RFID技术可以实现对物品的追踪、定位和管理,提高物流效率和准确性。
其次,在智能交通领域,RFID技术可以实现对车辆的识别和收费,提高交通管理的智能化水平。
此外,RFID技术还可以应用于智能家居、医疗健康等领域,实现物品的自动识别和管理,提升生活品质和便利性。
结论:通过本次RFID实验,我们深入了解了RFID技术的原理和应用,以及其在物体追踪和识别方面的优势。
rfid实训报告《RFID 实训报告》在当今科技迅速发展的时代,RFID(Radio Frequency Identification,射频识别)技术作为一种非接触式的自动识别技术,正逐渐在各个领域展现出其独特的优势和广泛的应用前景。
为了更深入地了解和掌握这一技术,我参加了本次的 RFID 实训课程。
一、实训目的本次实训的主要目的是让我们熟悉 RFID 技术的基本原理、系统组成、工作流程以及实际应用,通过实际操作和项目实践,提高我们的动手能力、问题解决能力和团队协作能力,为今后在相关领域的工作和研究打下坚实的基础。
二、实训设备与环境在实训过程中,我们使用了一系列专业的RFID 设备,包括读写器、电子标签、天线以及相关的软件和开发工具。
实训环境搭建在专门的实验室中,配备了完善的实验设备和网络设施,为我们的实训提供了良好的条件。
三、RFID 技术原理RFID 技术是一种利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。
其工作原理主要包括以下几个步骤:1、标签进入磁场后,接收解读器发出的射频信号,凭借感应电流所获得的能量发送出存储在芯片中的产品信息(Passive Tag,无源标签或被动标签),或者主动发送某一频率的信号(Active Tag,有源标签或主动标签)。
2、解读器读取信息并解码后,送至中央信息系统进行有关数据处理。
四、实训内容1、基础理论学习首先,我们通过课堂讲解和资料阅读,学习了 RFID 技术的基本概念、分类、特点以及与其他自动识别技术的比较。
了解到 RFID 技术按照电子标签供电方式的不同,可以分为无源 RFID 系统、有源 RFID 系统和半有源 RFID 系统;按照工作频率的不同,又可以分为低频(LF)、高频(HF)、超高频(UHF)和微波等不同频段的系统。
2、设备操作与实验在掌握了理论知识后,我们开始进行实际的设备操作和实验。
通过对读写器和电子标签的参数设置、数据读写等操作,熟悉了设备的使用方法和工作流程。

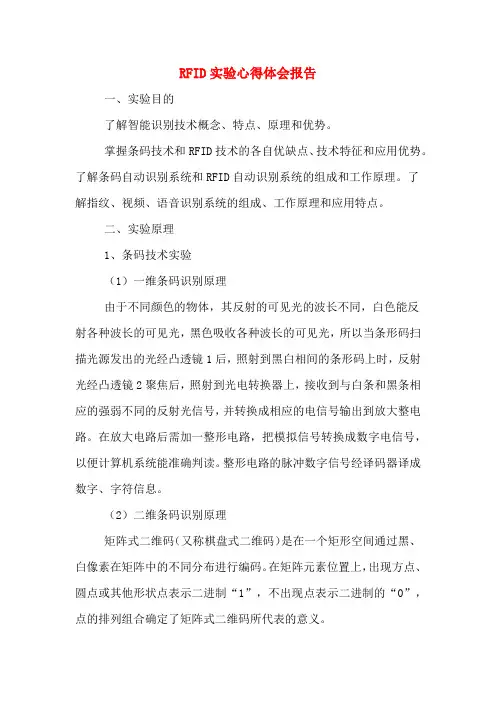

RFID实验心得体会报告一、实验目的了解智能识别技术概念、特点、原理和优势。
掌握条码技术和RFID技术的各自优缺点、技术特征和应用优势。
了解条码自动识别系统和RFID自动识别系统的组成和工作原理。
了解指纹、视频、语音识别系统的组成、工作原理和应用特点。
二、实验原理1、条码技术实验(1)一维条码识别原理由于不同颜色的物体,其反射的可见光的波长不同,白色能反射各种波长的可见光,黑色吸收各种波长的可见光,所以当条形码扫描光源发出的光经凸透镜1后,照射到黑白相间的条形码上时,反射光经凸透镜2聚焦后,照射到光电转换器上,接收到与白条和黑条相应的强弱不同的反射光信号,并转换成相应的电信号输出到放大整电路。
在放大电路后需加一整形电路,把模拟信号转换成数字电信号,以便计算机系统能准确判读。
整形电路的脉冲数字信号经译码器译成数字、字符信息。
(2)二维条码识别原理矩阵式二维码(又称棋盘式二维码)是在一个矩形空间通过黑、白像素在矩阵中的不同分布进行编码。
在矩阵元素位置上,出现方点、圆点或其他形状点表示二进制“1”,不出现点表示二进制的“0”,点的排列组合确定了矩阵式二维码所代表的意义。
行排式二维码(又称:堆积式二维码或层排式二维码),其编码原理是建立在一维码基础之上,按需要堆积成二行或多行。
两者的识别原理,通过图像的采集设备,得到含有条码的图像,此后经过条码定位、分割和解码三步骤实现条码的识别。
2、RFID技术实验RFID系统的基本工作原理是:读写器通过发射天线发送一定频率的射频信号,当装有电子标签的物体进入发射天线工作区域时,受电磁场激励产生感应电流,电子标签获得能量被激活并收到读写器的查询信号后,将自身编码等信息通过改变电子标签天线的反射面积,将信息发送出去;读写器接收到从电子标签反射回的微波合成信号,进行解调和解码,即可将电子标签储存的识别代码等信息读取出来,送到RFID信息处理机进行相关处理。
本实验中RFID系统是由RFID 信息处理机(带相关软件的PC机)、无源超高频电子标签卡、超高频读写器,RFID天线一起组成。
rfid 实验报告RFID实验报告引言:RFID(Radio Frequency Identification)射频识别技术是一种自动识别技术,通过无线电信号实现对物体的识别和跟踪。
它在各个领域都有广泛的应用,如物流管理、仓储管理、智能交通等。
本篇文章将介绍我进行的一次RFID实验,并对其原理、应用和未来发展进行探讨。
1. 实验目的本次实验旨在验证RFID技术在物体识别和跟踪方面的可行性,并探究其在实际应用中的优势和潜在问题。
2. 实验设计与过程我选取了一批不同类型的物体,如书籍、电子设备和食品,为每个物体粘贴了一个RFID标签。
然后,我设置了一个RFID读写器,并将其连接到电脑上。
通过读写器,我可以远程读取和写入RFID标签上的信息。
在实验过程中,我先将每个物体逐一放置在RFID读写器的感应范围内,观察读写器是否能够准确识别物体并读取标签上的信息。
接着,我尝试修改标签上的信息,并再次使用读写器进行读取,以验证写入功能的可靠性。
3. 实验结果与分析通过实验,我发现RFID技术具有以下优势:首先,RFID标签具有独一无二的编码,可以为每个物体提供唯一的身份识别,避免了传统条码识别可能出现的重复或错误。
其次,RFID技术可以实现非接触式识别,无需直接接触物体,提高了操作的便捷性和效率。
这在物流管理等需要大量物体快速识别的场景中尤为重要。
此外,RFID标签具有存储空间,可以存储更多的信息,如物体的生产日期、有效期等。
这些信息可以在供应链管理中起到重要作用,帮助企业实现更精细化的管理。
然而,RFID技术也存在一些潜在问题:首先,RFID标签的成本相对较高,特别是在大规模应用时,成本可能成为制约其推广的因素之一。
因此,在实际应用中,需要权衡成本与收益,选择合适的应用场景。
其次,RFID技术存在一定的安全风险。
由于RFID标签的无线信号可以被窃取,黑客可能通过拦截信号来获取标签上的信息。
因此,在应用中需要加强数据的加密和安全性保护。
rfid实训报告1. 引言RFID(Radio Frequency Identification)是一种无线通信技术,可以实现物体之间的自动识别和数据交换。
本报告旨在总结我参与的RFID实训项目,并对项目的研究、设计和实现进行详细说明。
2. 背景RFID技术在物流、供应链管理、智能交通等领域有着广泛的应用。
在本次实训中,我们小组选择了在仓库管理中应用RFID技术,以提高物料管理的效率和准确性。
3. 实验设备与环境我们的实验室设置了RFID读写器、RFID标签、计算机以及相应的软件。
通过RFID读写器与计算机相连,我们能够实时获取标签的信息,并对其进行处理和记录。
4. 实训过程我们首先学习了RFID相关的基本知识,包括不同频段的RFID标签、读写器的工作原理以及数据的存储和传输方式。
然后,我们进行了一系列的实验,包括标签的编程和数据读写、读写器与电脑的连接、数据处理和分析等。
5. 实训结果通过实验,我们成功地利用RFID技术完成了一套仓库管理系统。
该系统能够实时监控物料的存储和流动情况,并自动记录和更新数据。
与传统的手工管理相比,我们利用RFID技术大大提高了管理的准确性和效率。
6. 实训收获通过参与RFID实训项目,我深入了解了RFID技术的原理和应用。
我学会了使用RFID读写器进行数据读取和写入,并能够对读取的数据进行分析和处理。
此外,我还了解了仓库管理系统的设计和实现方法。
7. 问题与解决在实训过程中,我们遇到了一些问题,如标签与读写器之间的通信故障、数据传输的不稳定等。
通过仔细调试和实验,我们成功地解决了这些问题,并使整个系统正常运行。
8. 项目展望在实训项目的基础上,我们认识到RFID技术在物流管理和供应链中的巨大潜力。
未来,我们希望能进一步研究和改进RFID技术,提高其在实际应用中的效果和可靠性。
9. 结论通过本次RFID实训项目,我们深入了解了RFID技术的应用,并成功实现了仓库管理系统的设计与实现。
实验九:M1卡数据块的值操作一、实验目的1、熟悉rf_increment(块加值)和rf_decrement(块减值)两个函数。
2、理解M1卡数值存储格式。
二、实验准备M1卡中数值块只能通过以数值块格式的写操作生成。
数值:有符号4字节数值,数值的最低字节存储在最低地址字节。
负值以标准的2的补码形式存储。
出于数据完整性和安全原因,数值存储三次,两次不取反,一次取反。
地址(Adr):1字节地址,当进行备份管理时,可用于保存块的地址。
地址保存四次。
两次取反,两次不取反。
三、功能要求1、能够读取M1卡中某块的信息。
2、能够进行加值/减值的操作。
四、实验内容:1、用Microsoft Visual C++新建一个工程(MFC AppWizard[exe]),应用程序类型是基本对话框,应用程序向导创建完成之后,系统进入到对话框编译页面的主页面,用控件设计对话框,对话框的设计如下图所示:2、编写程序。
(1)、由于本次试验没有用“连接设备”按钮,所以需要让定时器在程序启动时就开始工作,我把启动定时器、连接设备和装载密码的代码放在了初始化程序里面了,代码如下:BOOL CFpzDlg::OnInitDialog(){CDialog::OnInitDialog();// Add "About..." menu item to system menu.SetTimer(1,1000,NULL);//定义时钟1,时间间隔为1sicdev=rf_usbinit();//返回的设备描述符if (icdev>0) //如果设备连接成功。
{m_list.AddString("设备连接成功!");//在列表框中显示设备连接成功rf_beep(icdev,50);//控制蜂鸣器,蜂鸣时间50毫秒unsigned char status[19];st=rf_get_status(icdev,status);//返回读写器版本信息,长度为18字节if (st==0) //如果设备连接成功。
rfid实训报告一、背景RFID技术是一项重要的智能化技术,基于无线射频进行物品识别和跟踪,具有不接触、不可见、扫描速度快等优点,因此被广泛地应用于物流、供应链、库存管理、门禁、车载电子收费、医疗、安防等领域。
为了更好地了解RFID技术的应用和开发,我参加了一次RFID实训课程。
二、实训内容1. RFID技术介绍实训开始前,老师对RFID技术的原理和应用进行了详细讲解。
RFID技术是通过将存储在RFID标签中的信息,与RFID读写器进行无线通信,实现物品识别和跟踪的技术。
RFID标签由天线和芯片组成,有被动型和主动型之分。
被动型标签是依靠RFID读写器的能量对其进行激活和工作的,主动型标签则是依靠内部电池进行自动感应和工作的。
2. RFID技术应用RFID技术应用非常广泛,其中,物流和供应链管理是最为典型的应用之一。
在物流环节中,RFID技术可以实现对货物的跟踪和控制,提高物流效率。
在供应链管理中,RFID技术可以实现批次追溯和库存管理,避免货物信息丢失和错误。
3. RFID技术开发在进行RFID技术开发前,我们首先进行了RFID模块的连接和配置。
RFID模块是由芯片、天线和电路板组成的,可以通过串口和控制电路进行数据的传输和操作。
我们采用arduino作为控制电路,并将RFID模块与arduino通过串口进行数据交换。
4. RFID技术实验通过以上配置,我们开始进行RFID技术的实验。
实验包括RFID标签的读写、RFID标签的编码和解码、以及RFID标签的防冲突技术等。
我们通过arduino编写了适合实验的程序,通过读写RFID标签验证实验效果。
三、学习收获通过此次RFID实训,我深刻地认识到了RFID技术的重要性和应用领域的广泛性。
在实验中,我也掌握了RFID模块的配置和程序编写等基本技能。
此外,我还了解了一些RFID技术的应用案例,与同学们进行了经验交流和讨论,对自己的职业规划和学习方向有了更加清晰的认识。
rfid原理的六个实验报告RFID 原理的六个实验报告一、实验一:RFID 系统组成及工作原理探究(一)实验目的了解 RFID 系统的组成部分,包括电子标签、读写器和天线,以及它们之间的工作原理。
(二)实验设备RFID 读写器、不同类型的电子标签(无源标签、有源标签)、天线、计算机。
(三)实验步骤1、观察读写器、天线和电子标签的外观结构。
2、将电子标签放置在读写器的有效读取范围内。
3、通过计算机软件控制读写器发送指令,读取电子标签中的信息。
(四)实验结果与分析1、成功读取了无源标签和有源标签中的信息,包括产品编码、生产日期等。
2、分析得出无源标签依靠读写器发射的电磁场获取能量进行工作,而有源标签自身带有电源,工作距离更远。
(五)结论RFID 系统由电子标签、读写器和天线组成,通过电磁场实现信息的传递和交互。
二、实验二:RFID 频率特性实验(一)实验目的研究不同频率的 RFID 系统在性能上的差异。
(二)实验设备低频(LF)、高频(HF)、超高频(UHF)和微波频段的 RFID 读写器及配套标签,测试障碍物。
(三)实验步骤1、分别在空旷场地和有障碍物的环境中,使用不同频段的读写器读取标签。
2、记录不同频段在不同环境下的读取距离、读取速度和准确率。
(四)实验结果与分析1、低频系统在有障碍物的环境中表现相对稳定,但读取距离较短、速度较慢。
2、高频系统读取速度和准确率有所提高,对金属环境的抗干扰能力较强。
3、超高频和微波频段在空旷场地读取距离远、速度快,但易受障碍物和环境干扰。
(五)结论不同频率的 RFID 系统各有优缺点,应根据具体应用场景选择合适的频段。
三、实验三:RFID 电子标签编码方式实验(一)实验目的了解并比较不同的 RFID 电子标签编码方式。
(二)实验设备支持不同编码方式的读写器、相应编码的电子标签。
(三)实验步骤1、将采用不同编码方式(如曼彻斯特编码、脉冲位置编码等)的电子标签置于读写器读取范围内。
rfid原理的六个实验报告RFID 原理的六个实验报告一、实验目的本次实验的主要目的是深入探究射频识别(RFID)技术的工作原理,通过六个具体的实验,亲身体验和理解 RFID 系统中信号的传输、数据的编码与解码、读写器与标签之间的通信协议等关键知识点,为进一步掌握和应用该技术打下坚实的基础。
二、实验设备与材料1、 RFID 读写器及配套天线2、多种类型的 RFID 标签(包括无源标签、有源标签等)3、计算机及相关软件4、示波器5、电源供应器三、实验一:RFID 信号频率测量实验步骤1、将 RFID 读写器与天线正确连接,并接通电源。
2、将示波器探头连接到读写器的信号输出端口。
3、启动读写器,使其发送射频信号。
4、通过示波器观察并测量信号的频率。
实验结果经过多次测量和记录,发现读写器发送的射频信号频率稳定在_____MHz 左右,与预期的工作频率相符。
实验分析RFID 系统通常工作在特定的频率范围内,如低频(LF)、高频(HF)、超高频(UHF)等。
本次实验测量得到的频率结果验证了所使用的读写器工作在设定的频率上,这是保证系统正常通信的基础。
四、实验二:RFID 标签读取距离测试实验步骤1、将一个无源 RFID 标签固定在一个位置。
2、手持读写器,逐渐远离标签,同时尝试读取标签的信息。
3、记录每次能够成功读取标签信息时读写器与标签之间的距离。
实验结果在不同的环境条件下,读取距离有所差异。
在空旷、无干扰的环境中,最大读取距离达到了_____米;而在有金属障碍物和电磁干扰的环境中,读取距离明显缩短,约为_____米。
实验分析RFID 标签的读取距离受到多种因素的影响,如标签的类型(无源或有源)、工作频率、环境中的障碍物、电磁干扰等。
无源标签依靠读写器发送的电磁场获取能量,因此其读取距离相对较短;而有源标签自身带有电源,读取距离通常较远。
环境中的障碍物和电磁干扰会削弱射频信号的强度,从而影响读取距离。
五、实验三:RFID 数据编码与解码实验步骤1、使用读写器向标签写入一段特定编码格式的数据。
射频识别技术实验实验报告目录一、实验内容和要求 (3)实验一低频命令实验 (3)实验二高频ISO/IEC15693 (3)实验三超高频ISO18000-6C (5)实验四综合实训 (6)二、实验环境 (7)实验一低频命令实验 (7)实验二高频ISO/IEC15693 (7)实验三超高频ISO18000-6C (8)实验四综合实训 (8)三、实验步骤 (8)实验一低频命令实验 (8)实验二高频ISO/IEC15693 (13)实验三超高频ISO18000-6C (22)实验四综合实训 (27)四、实验数据、结果分析 (27)实验一低频命令实验 (27)实验二高频ISO/IEC15693 (42)实验三超高频ISO18000-6C (47)实验四综合实训 (50)五、总结和建议 (52)一、实验内容和要求实验一低频命令实验●实验要求RFID 低频模块的主要作用:把指令包按照功能作用,提供相关实验验证平台,执行指令--直观的告诉使用者指令里面不同地方的指令内容的作用。
使用者可以直观、形象地感觉RFID 标准指令执行的情况,掌握这些指令的作用和使用方法。
通过往设备发送实验内容中所需指令,并获取相关回馈信息然后解析显示在界面中。
界面设计:完成一个与上图类似的界面,有一个相关指令的列表,各种参数的选择或输入框,发送的指令和接收到的回复的日志框,可以通过该窗口的内容理解相关的协议。
●实验目的学习低频命令(LF)。
●实验内容对低频命令的解析与学习。
实验二高频ISO/IEC156932.1 Inventory 命令实验●实验目的熟悉和学习ISO15693 标准规范第三部分协议和指令内容。
●实验内容寻找标签卡片。
2.2 Stay quiet 命令实验●实验目的熟悉和学习ISO15693 标准规范第三部分协议和指令内容。
●实验内容学习在STAY QUIET 命令下返回的信号。
验证执行命令后电子标签的状态,使标签处于静默状态。
rfid实训报告摘要:本报告旨在总结和评估我们进行的RFID实训项目。
我们介绍了RFID(射频识别)技术的基本原理和应用领域,并详细描述了我们在实训中的目标、设计和实施过程。
此外,我们还对实训结果进行了评估,并提出了未来的改进措施。
1. 引言RFID技术是一种用于自动识别和跟踪物体的无线通信技术。
它在物流、供应链管理、库存控制和物品追踪等领域得到了广泛应用。
为了更好地理解和应用RFID技术,我们进行了一次实训项目。
2. 实训目标我们的实训目标包括:- 理解RFID技术的基本原理和工作方式;- 学习如何选择和配置RFID设备;- 设计和实施一个包含RFID标签、读写器和中间件的小规模RFID系统;- 分析和解决实际RFID应用中的问题。
3. 设计和实施为了达到我们的目标,我们先进行了一系列的理论学习和实验操作,以熟悉RFID技术的原理和应用。
随后,我们分组进行了实验设计和实施。
3.1 实验设计我们选择了图书馆图书管理作为RFID系统的应用场景。
我们设计了一个包含RFID标签、读写器和中间件的系统,用于图书的借还管理。
具体的实验设计包括:- RFID标签的选择和配置;- 读写器的选择和配置;- 中间件的开发和集成;- 数据库的设计和实现。
3.2 实验实施在实验实施阶段,我们按照实验设计的要求完成了以下任务:- RFID标签的粘贴和编码;- 读写器的安装和调试;- 中间件的开发和测试;- 数据库的部署和管理。
4. 实训结果和评估在完成实训项目后,我们对实训结果进行了综合评估。
我们考察了系统的可靠性、稳定性、安全性和效率,并与传统的图书管理系统进行了比较。
4.1 系统可靠性和稳定性经过长时间的运行测试,我们的RFID系统表现出良好的可靠性和稳定性。
标签读写的成功率达到了90%以上,系统在高负载情况下也能维持正常运行。
4.2 系统安全性我们的系统包含了安全措施,如访问控制和数据加密。
通过密码验证和权限管理,只有授权人员才能访问和修改系统数据。
rfid技术实验报告RFID 技术实验报告一、实验目的本次实验的主要目的是深入了解和掌握 RFID 技术的工作原理、系统组成以及其在实际应用中的性能和特点。
通过实验操作和数据分析,评估 RFID 技术在不同场景下的可行性和有效性,为今后的相关研究和应用提供参考依据。
二、实验原理RFID(Radio Frequency Identification)技术,即射频识别技术,是一种非接触式的自动识别技术。
它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。
RFID 系统由电子标签、阅读器和天线三部分组成。
电子标签由耦合元件及芯片组成,每个标签具有唯一的电子编码,附着在物体上标识目标对象;阅读器用于读取(有时还可以写入)标签信息;天线在标签和阅读器间传递射频信号。
其工作原理是:阅读器通过发射天线发送一定频率的射频信号,当电子标签进入发射天线工作区域时产生感应电流,电子标签获得能量被激活;电子标签将自身编码等信息通过内置天线发送出去;阅读器接收天线接收到从标签发送来的载波信号,经天线调节器传送到阅读器信号处理模块,经解调和解码后将有效信息送至后台主机系统进行相关处理。
三、实验设备及材料本次实验所用到的设备和材料包括:1、 RFID 阅读器:_____型号,工作频率为_____,支持的协议为_____。
2、电子标签:_____型号,存储容量为_____,工作频率为_____。
3、计算机:用于安装和运行相关的软件及处理实验数据。
4、连接线缆:用于连接阅读器和计算机。
5、实验平台:用于放置实验设备和进行实验操作。
四、实验步骤1、设备连接与初始化将 RFID 阅读器通过连接线缆与计算机相连,并确保连接稳定。
打开计算机上的相关软件,对阅读器进行初始化设置,包括设置工作频率、通信端口等参数。
2、电子标签编程与写入选择部分电子标签,使用相关工具对其进行编程,写入特定的标识信息,如产品编号、生产日期等。
实验报告课程名称 RFID射频识别实验学生学院自动化学院专业班级 15级物联网4班学号学生姓名指导教师高明琴2017年 11 月 12 日实验一125K H z R F I D实验一、实验目的1、掌握125kHz只读卡、125kHz读写卡的基本原理2、熟悉和学习125kHz只读卡协议、125kHz读写卡协议二、实验内容与要求学会使用综合实验平台识别125kHz只读卡卡号,并对125kHz读写卡进行数据读写操作,观察只读卡和读写卡协议。
三、实验主要仪器设备PC机一台,实验教学系统一套。
四、实验方法、步骤及结果测试1、注意事项切记:插、拔各模块前最好先关闭电源,模块插好后再通电RFID 读写器串口波特率为9600bps2、环境部署⑴准备125K 低频RFID 模块,参考1.4.2 章节设置跳线为模式2,将模块的电源拨码开关设置为OFF,参考1.4.3 章节通过交叉串口线将模块与电脑的串口相连,给模块接5V 电源;⑵将模块的电源拨码开关设置为ON,此时模块的电源指示灯亮,表明模块电源上电正常;⑶运行RFID 实训系统.exe 软件,选项卡选择125K 模块;3、打开串口操作设置串口号为COMx,设置波特率为9600,点击“打开”按钮执行串口连接操作;4、寻卡操作串口打开成功后,将125K 标签放入天线场区正上方,RFID 模块检测到标签存在后,将获取到标签ID 并显示在ListView 控件中,16 进制数据listview 控件显示的是16 进制标签ID,10 进制数据listview 控件显示的是10 进制标签ID,实验结果如下图;思考题1多张卡在一起时,能否正确识别卡号?请说明原因答:多张卡在一起时,无法正确识别卡号,因为125kHz的读卡器没有采用防冲撞算法2变卡和阅读器的相对位置和距离,观察读卡结果并解释;在卡和阅读器之间放置不同的障碍物,观察读卡结果并解释。
答:当卡和阅读器的距离超过5cm后,读卡结果并不理想,几乎读不到数据。
属薄片(如几张纸、塑料板)时,读卡结果正常;而放置金属障碍物时,读卡结果就不正常了五、小结通过本实验,初步熟悉了RFID寻卡的步骤,还尝试了多卡一起时的系统响应,结果发现不能多卡一起识别。
识别距离不能太远,否则无法识别。
实验二13.56M H z I S O14443实验一、实验目的1、掌握Mifare one卡操作基本原理及卡通信协议2、掌握读取身份证卡操作基本原理及ISO14443 TYPEB卡通信协议二、实验内容与要求认识Mifare one卡,学会使用综合实验平台识别Mifare one卡号、对Mifare one卡进行密码下载、对Mifare one卡进行数据读写、对Mifare one卡进行密码修改、读取身份证卡号。
三、实验主要仪器设备PC机一台,实验教学系统一套。
四、实验方法、步骤及结果测试(一)RFID系统寻卡实验1、注意事项切记:插、拔各模块前最好先关闭电源,模块插好后再通电。
RFID 读写器串口波特率为19200bps2、环境部署1)准备13.56M 高频RFID 模块,参考1.4.2 章节设置跳线为模式2,将模块的电源拨码开关设置为OFF,参考1.4.3 章节通过交叉串口线将模块与电脑的串口相连,给模块接5V 电源;2)将模块的电源拨码开关设置为ON,此时模块的电源指示灯亮,表明模块电源上电正常;3)运行RFID 实训系统.exe 软件,选项卡选择13.56M 模块;3、打开串口操作设置串口号为COMx,设置波特率为19200,点击“打开”按钮执行串口连接操作;4、初始化操作1)读取模块信息。
串口设置成功后,点击“读取模块信息”按钮,命令发送成功后,信息栏显示模块信息;2)打开天线。
串口设置成功后,点击“打开天线”按钮,命令发送成功后,信息栏显示“打开天线成功”,打开天线成功之后,“请求所有”按钮变为可执行状态,“请求所有”表示发出Request 请求,检测读写器天线场区内有无标签;5、寻卡操作1)打开天线成功后,将13.56M 标签放入天线场区正上方,点击“请求所有”按钮时,提示“请求所有的卡成功”,并且“寻卡”按钮变为可执行状态;2)点击“寻卡”按钮,执行防冲撞检测,寻卡成功时ID 文本框内显示13.56M 标签ID。
(二)RFID系统的块读写实验1、连接硬件设备、打开串口、请求所有、寻卡依次执行(一)的1-5 步完成RFID 系统的寻卡操作,并保证13.56M 标签在天线场区正上方;2、验证密钥操作1)寻卡成功后,验证密钥按钮变为可执行状态,表示可执行验证密钥操作,如下图所示;读写卡密钥是12 个F,即FF FF FF FF FF FF。
设置扇分区为0、块编号为1,点击“验证密钥A”执行密钥验证,用密钥A 验证标签第1 块成功;3、读卡操作1)读卡:验证密钥成功后,方可执行对标签的读写操作;在执行验证密钥操作时,针对标签扇分区0 块编号1 执行了密钥A 验证,接下来的读卡、写卡均是针对该标签扇分区0 块编号1,点击“读取按钮”,在数据文本框中显示16 进制数据。
2)写入:点击“写入”按钮,将数据文本框内的16 进制数据写入标签,读写器提示灯闪烁的同时(表示Android 应用在向读写器发送命令),信息栏提示写卡成功。
3)写卡验证:为了验证写卡是否成功,点击“读取”按钮,读卡成功后,读取的信息与写入的信息一致,读卡、写卡操作均正常完成。
(三)RFID 系统的验证密钥修改实验1、连接硬件设备、打开串口、请求所有、寻卡依次执行(一)的1-5 步完成RFID 系统的寻卡操作,并保证13.56M 标签在天线场区正上方;2、密钥认证第3 块存储区(密钥区)1)选择任意一个扇区的第3 块存储区,弹出“所有扇区的第3 块用于存放本扇区验证密钥,请谨慎写卡”对话框;2)认证密钥A:点击“认证密钥A”按钮,对扇区0 块编号3 存储区进行密钥认证,执行成功后,信息栏显示“用密钥A 验证卡号的第3 块成功”;3)读取密钥:点击“读取”按钮,执行读取操作,读取成功后,数据文本框内显示读取数据,其中0-5 个字节存储的是认证密钥A,不可见,默认为FFFFFFFFFFFF,10-15 个字节存储的是认证密钥B,可见可修改,默认为FFFFFFFFFFFF;4)输入新认证密钥B:保证写入数据文本内的数据头FFFFFFFFFFFF078069 不变,在其后输入6 个字节的新认证密钥B:AAAAAAAAAAAA,与此同时,认证密钥B 输入框更新为:AAAAAAAAAAAA;5)修改认证密钥B:输入符合规范的新认证密钥B 之后,点击“写入”按钮执行验证密钥B修改操作,如下图所示,验证密钥B 修改成功,请重新验证密钥A。
6)重新执行密钥A 验证:认证密钥B 修改成功后,读取按钮变为不可执行状态,需重新点击“认证密钥A”进行密钥认证。
如下图所示,重新认证密钥A 成功。
7)重新读取密钥区:重新点击“读取”按钮,验证密钥B 是否被修改,如下图所示,数据文本框显示的数据中第10-15 个字节为AAAAAAAAAAAA,该密钥为新的认证密钥B,表明认证密钥B 修改成功。
(四)RFID 系统的卡钱包实验1、执行连接硬件设备、打开串口操作、初始化操作、寻卡操作依次执行3.4.1 章节的1-5 步完成RFID 系统的寻卡操作,并保证13.56M 标签在天线场区正上方;2、验证密钥操作寻卡成功后,验证密钥按钮变为可执行状态,表示可执行验证密钥操作,13.56M 标签预留了第02 扇区01 块(即第9 块)为卡钱包存储,选择扇分区为2、块分区为1,点击“验证密钥A”执行密钥验证,验证成功后卡钱包操作变成可执行状态;3、钱包操作1)初始化金额:初始化金额是对第02 扇区01 块(即第9 块)存储区域进行金额初始化操作,输入初始化金额:100,点击“初始化”按钮,读写器提示灯闪烁的同时(发送初始化命令),信息栏提示:初始化金额:100 元。
2)读取余额:初始化金额完成之后,点击“读取余额”按钮执行读取余额操作,读写器提示灯闪烁的同时(发送读取余额命令),信息栏显示:成功读取余额,余额是100 元。
表示初始化金额操作、读取余额操作均成功执行。
3)充值:充值功能实现在余额的基础上增加金额,但是增加的金额有限制,最大只增加9 位数金额。
输入充值金额100,点击“充值”按钮,读写器提示灯闪烁(发送充值命令)的同时,信息栏提示:成功充值金额为:100 元。
4)充值验证:充值完成之后,点击“读取余额”按钮读取余额成功,余额文本框显示为200,表示充值、读取余额操作均正常完成。
5)扣款:扣除功能实现在余额的基础上扣除金额,扣除金额需小于余额,当扣除金额大于余额时,会提示余额不足。
6)扣款验证:扣除完成之后,点击“读取余额”按钮读取余额,余额文本框显示为110,表示扣款、读取操作均正常完成。
思考1 当多张卡在一起时,能否正确识别卡号?请说明原因答:可以,只能识别其中一张。
因为有防碰撞算法存在,能抗干扰选出一张。
2 改变卡和阅读器的相对位置和距离,观察读卡结果并解释;在卡和阅读器之间放置不同的障碍物,观察读卡结果并解释。
答:小于10cm都可以正常读取,勉强能穿透金属和液体。
3 请测试本实验所用阅读器能否读取自带卡的卡号和卡内内容,对测试结果进行解释。
答:可以读取自带卡的卡号,但是不能读取卡的内容。
卡的内容经过了加密。
六、小结答:本次试验让我知道了13.56MHz芯片的结构,让我懂得了不同扇区储存不同数据的概念,也认识到了卡的密码的存在,也知道了生活中大部分卡的原理。
实验三900M H z R F I D实验一、实验目的1、掌握900MHz标签的基本原理2、掌握使用综合实验平台对900MHz标签进行功率设置、标签识别、数据读写的方法二、实验内容与要求学会使用综合实验平台对900MHz标签进行标签识别及读写操作。
三、实验主要仪器设备PC机一台,实验教学系统一套。
四、实验方法、步骤及结果测试(一)RFID系统的寻卡实验1、注意事项切记:插、拔各模块前最好先关闭电源,模块插好后再通电。
RFID 读写器串口波特率为19200bps2、环境部署1)准备900M 超高频RFID 模块,参考1.4.2 章节设置跳线为模式2,将模块的电源拨码开关设置为OFF,参考1.4.3 章节通过交叉串口线将模块与电脑的串口相连,给模块接5V 电源;2)将模块的电源拨码开关设置为ON,此时模块的电源指示灯亮,表明模块电源上电正常;3)运行RFID 实训系统.exe 软件,选项卡选择900M 模块;3、打开串口操作设置串口号为COMx,波特率为19200,点击“打开”按钮执行串口连接操作;4、基本设置操作对模块进行基本的设置:地区(中国),输出功率(8),设置成功后,在信息栏显示地区设置成功,输出功率设置成功;5、寻卡操作基本设置成功后,将900M 标签放置在读写器天线场区内,点击“自动寻卡”,寻卡成功后,RFID 实训系统将获取到的标签ID 填充到标签ID 中;(二)RFID系统的块读写实验1、连接硬件操作、打开串口操作、基本设置操作、寻卡操作依次执行4.4.1 章节的1-5 步完成RFID 系统的寻卡操作,并保证900M 标签在天线场区正上方;2、读写操作1)读取保留区:选择“保留区”内存存储区,设置地址为0、长度为8,点击“读卡”按钮,发送读取数据命令,读取数据成功后,在信息栏显示读取的数据,并将读取到标签ID 填充到标签ID 文本框;2)读取保留区(设置长度):选择“保留区”内存存储区,设置地址为0、长度为6,点击“读卡”按钮,发送读取数据命令,读取数据成功后,在信息栏显示读取的数据,并将读取到标签ID 填充到标签ID 文本框3)写保留区:选择“保留区”内存存储区,设置地址为0、长度为6,输入写入数据,点击“写卡”按钮,写卡成功;3)验证写保留区:写保留区成功后,再次点击“读卡”按钮执行读数据操作,如下图所示,读取保留区内存的数据与写入保留区内存的数据一致,故写入保留区数据成功。
