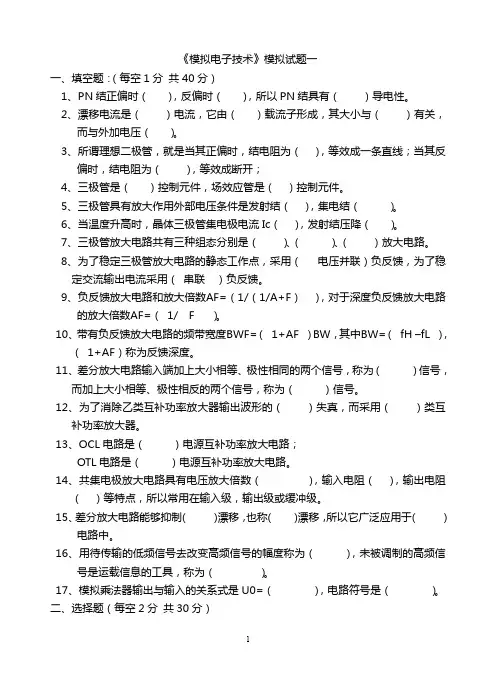

模拟试卷一一、填空16分1．半导体二极管的主要特性是___________ ;2．三极管工作在放大区时,发射结为____ 偏置,集电结为_____偏置；工作在饱和区时发射结为___偏置,集电结为____偏置;3．当输入信号频率为fL和fH时,放大倍数的幅值约下降为中频时的__倍,或者是下降了__dB,此时与中频时相比,放大倍数的附加相移约为_____ ;4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻,应引入_____反馈;5．乙类功率放大电路中,功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______;这类功放的能量转换效率在理想情况下,可达到_____,但这种功放有______失真;6．在串联型稳压电路中,引入了——负反馈；为了正常稳压,调整管必须工作在____区域;二、选择正确答案填空24分1．在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是 ;A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示,该管为 ;A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中,若uI = 20 mV,则电路的 ;A．差模输入电压为10 mV,共模输入电压为10 mV;B．差模输入电压为10 mV,共模输入电压为20 mV;C．差模输入电压为20 mV,共模输入电压为10 mV;D．差模输入电压为20 mV,共模输入电压为20 mV;4．通用型集成运放的输入级采用差动放大电路,这是因为它的 ;A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻,RS为常数,为使下限频率fL降低,应 ; A．减小C,减小Ri B．减小C,增大RiC．增大C,减小Ri D．增大C,增大 Ri6．如图所示复合管,已知V1的 b1 = 30,V2的 b2 = 50,则复合后的 b 约为 ;A．1500 B．80 C．50 D．307．RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和 ; A．基本共射放大电路 B．基本共集放大电路C．反相比例运算电路 D．同相比例运算电路8．已知某电路输入电压和输出电压的波形如图所示,该电路可能是 ;A．积分运算电路 B．微分运算电路 C．过零比较器 D．滞回比较器三、两级放大电路如图所示,已知三极管的参数：V1的 b1 、rbe1,V2的 b2 、rbe2,电容C1、C2、CE在交流通路中可视为短路;1．分别指出V1、V2的电路组态；2．画出图示电路简化的H参数微变等效电路；3．计算中频电压放大倍数Au,输入电阻Ri和输出电阻Ro;12分四、图示运算放大电路中,已知u1 = 10 mV,u2 = 30 mV,求uO = 10分五、由理想运算放大器构成的小信号交流放大电路如图所示,试分别求出电路的中频电压放大倍数及下限截止频率8分六、分析图示两个电路的级间反馈;回答：12分1．它们是正反馈还是负反馈2．是直流反馈、交流反馈还是交、支流反馈兼有3．它们属于何种组态4．各自的电压放大倍数大约是多少七、电路如图所示;试回答：1．该电路是否满足正弦波振荡的相位平衡条件2．如不满足,应如何改动使之有可能振荡如果满足,则它属于哪种类型的振荡电路3．在满足振荡条件的情况下,电路的振荡频率为多少 10分八、电路如图所示,已知稳压管DZ的稳压值UZ = 6 V,IZmin = 5 mA,IZmax = 40 mA,变压器二次电压有效值U2 = 20 V,电阻R = 240 W,电容C = 200 μF;求：8分1．整流滤波后的直流电压UIAV 约为多少伏2．当电网电压在±10%的围内波动时,负载电阻允许的变化范围有多大模拟试卷二一、填空：18分1．为了放大从热电偶取得的反映温度变化的微弱信号,放大电路应采用__耦合方式,为了实现阻抗变换,使信号与负载间有较好的配合,放大电路应采用____耦合方式;2．在三极管多级放大电路中,,总的电压增益 = ；Au1是__放大器；Au2是__放大器；Au3是___ 放大器;3．单相桥式整流电路中,若输入电压U2 = 30V,则输出电压Uo = V；若负载电阻RL = 100 W,整流二极管IDAV =___A;4．文氏桥正弦波振荡器用网络选频,当这种电路产生正弦波振荡时,该选频网络的反馈系数即传输系数、jF = ;5．在信号处理电路中,当有用信号频率低于10 Hz时,可选用滤波器；有用信号频率高于10 kHz时,可选用滤波器；希望抑制50 Hz的交流电源干扰时,可选用滤波器；有用信号频率为某一固定频率,可选用滤波器;6．甲类放大电路是指放大管的导通角为；乙类放大电路则其放大管的导通角为；在甲乙类放大电路中,放大管的导通角为 ;二、选择正确答案填空9分1．图示电路中二极管是理想的,电阻R为6 W;当普通指针式万用表置于R ′ 1 W 档时,用黑表笔通常带正电接A点,红表笔通常带负电接B点,则万用表的指示值为 ;a．18 W ； b．9 W ； c．3 W ； d．2 W ； e．0 W ;2．有两个放大倍数相同、输入和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大;在负载开路的条件下测得A的输出电压小;这说明A 的 ;a．输入电阻大； b．输入电阻小； c．输出电阻大； d．输出电阻小3．某放大电路在负载开路时的输出电压为4 V,接入3 kW 的负载电阻后输出电压降为3 V;这说明放大电路的输出电阻为 ;a．10 kW ； b．2 kW ； c．1 kW ； d．0.5 kW ;三、判断下列管子的工作状态10分1．测得各三极管静态时三个电极对地的电位如图所示,试判断它们分别工作在什么状态饱和、截止、倒置;设所有的三极管和二极管均为硅管;2．电路如图所示,分别指出它们工作在下列三个区中的哪一个区饱和区、夹断区、可变电阻区;四、图示差分放大电路中,调零电位器RP的动端处在中点位置,已知 b1 = b2 = 50,UBE1 = UBE2 = 0.7 V,其它参数如图所示;1．求静态工作点IB、IC、UCE；2．画出半边对称放大电路的微变等效电路；3．当uS1 = -uS2 = 10 mV时,求uO = 12分五、已知集成运放的BWG = 1 MHz,试估算图示交流放大电路的下限频率和上限频率;8分六、图示电路中各运算放大器是理想的,试写出各输出电压Uo的值;10分七、电路如图所示,设满足深度负反馈条件;1．试判断级间反馈的极性和组态；2．试求其闭环电压放大倍数Auf; 10分八、题图电路为两个三端集成稳压器,已知电流IQ = 5 mA;1．写出图a中的I0的表达式,并算出具体数值；2．写出图b中的Uo的表达式,并算出当R2 = 5 W 时的具体数值；3．指出这两个电路分别具有什么功能;9分九、画出图中各电路的电压传输特性,要求uI的变化幅度足够大,并在图中表明有关数值;设所有集成运放具有理想的特性,所有电源电压为±12 V;12分模拟试卷三一、填空26分1．杂质半导体有__型和__型两种；双极型晶体管的结构有__型和__型两种；场效应管根据导电沟道不同有__和__两种;2．图中二极管为理想器件,V1工作在__状态；V2工作在__状态；UA为__V;3．三极管放大电路中,测得晶体管三个引脚对地电位分别为：UA = -5 V、UB = -8 V、UC = -5.2 V,则三极管对应的电极是：A为__极、B为__极、C为__极,晶体管为__型三极管;4．在图示电路中2CW5的参数为：稳定电压Uz = 12 V,最大稳定电流IZmax = 20 mA;图中电压表中流过的电流忽略不计;当开关S闭合时,电压表V和电流表A1、A2的读数分别为__、__ 、；当开关S断开时,其读数分别为__ 、 __、 ;5．若三级放大电路中Au1 = Au2 = 30 dB,Au3 = 20 dB,则其总电压增益为__dB,折合为__倍;6．差动放大电路用恒流源代替公共射极电阻RE,使电路的RiC__、∣Auc∣=__ 、共摸抑制比=__ ;7．三端集成稳压器CW7912的输出电压为__ V,而CW7809的输出电压则为___V;一、填空26分1．P、N、NPN、PNP、P沟道、N沟道;2．截止,导通,-2.7 V;3．E,C,B,PNP;4．12 V,12 mA,6 mA,12 V,12 mA,0 mA;5．80 dB,104倍;6．提高,减小,提高；7．-12 V,+8 V;二、已知图示电路中的三极管 b = 60,rbb = 200 W,UBEQ = 0.7 V,RB1 = RB2 = 150 kW,RC = 5.1 kW,Rs = 300 W,Vcc = 12 V;试求：1．静态工作点；2．画出微变等效电路；3．电压放大倍数及输入电阻Ri、输出电阻Ro;12分三、判断图示电路的级间反馈极性和组态；设满足深度负反馈条件,试估算闭环电压增益 8分四、在图示电路中,设A1、A2、A3均为理想运算放大器,其最大输出电压幅值为±12 V;1．试说明A1、A2、A3各组成什么电路2．A1、A2、A3分别工作在线形区还是非线形区3．若输入为1 V的直流电压,则各输出端uO1、uO2、uO3的电压为多大 12分五、电路如图所示;1．正确连接A、B、P、N四点,使之成为RC桥式振荡电路；2．电路的频率f0是多少3．若R1 = 2 kW,求Rf的最小值;12分六、图为一高通有源滤波电路;设A为理想运算放大器,试推导传递函数Uojw/Uijw 的表达式,并求出截止频率fp;8分七、在图示两个电路中,A为理想运算放大器,输出电压的极限值为Uomax; 1．指出这是两个什么类型的电路；2．画出它们的电压传输特性;10分八、在图示电路中,Rf和Cf均为反馈元件,设三极管饱和管压降为0 V;1．为稳定输出电压uO,正确引入负反馈；2．若使闭环电压增益Auf = 10,确定Rf =3．求最大不失真输出电压功率Pomax = 以及最大不失真输出功率时的输入电压幅值为多少 12分模拟试卷四一、填空20分1．在常温下,硅二极管的门槛电压约为__V,导通后在较大电流下的正向压降约为__V；锗二极管的门槛电压约为 __V,导通后在较大电流下的正向压降约为__V; 2．场效应管属于__控制型器件,而晶体三极管则是___控制型器件;3．某场效应管的转移特性曲线如图所示,由此可知该管是 N或P沟道增强或耗尽型的结型或绝缘栅场效应管,图中UGS = －2 V称为该管的电压;4．已知某放大电路电压放大倍数的频率特性为：表明其下限频率为____,上限频率为 ,中频的电压增益为__dB,输出电压与输入电压在中频段的相位差为___ ;5．在双端输入、双端输出的理想差分放大电路中,若两个输入电压 DUI1 = DUI2,则输出电压 DUo = ;若 DUI1 = +1500 mV,DUI2 = +500 mV,则可知差动放大电路的输入差模电压 DUId = ,差模输入信号分别为 DUId1 = ,DUId2 = ,共模输入信号 DUIc = ;6．设计一个输出功率为20 W的扩音机电路,若用乙类推挽功率放大,则应选至少为 W的功率管两个;二、两级放大电路如图所示,已知三极管 b1 =b2 =50,rbe1 = 1.6 kW,rbe2 = 1.3 kW,各电容的数值都足够大,在中频区可视为短路; 共14分1．试说明V1和V2各组成什么电路组态2．画出中频区的H参数微变等效电路；3．计算放大器的输入电阻Ri 和输出电阻Ro；4．计算中频区源电压放大倍数Aus;三、图示电路中的模拟乘法器和运算放大器均为理想器件;10分1．为对运算放大器形成负反馈,应对uI2的极性有何限制2．推导uo与uI1、uI2之间的关系式,指出该电路具有何种运算功能;3．设K = 0.1 V-1,R1 = 10 kW,R2 = 1 kW,uI1与uI2极性相同且绝对值均为10 V,问输出电压uo =四、电路如图所示,设满足深度负反馈条件,电容C1、C2的容抗很小,可以忽略不计;10分1．试判断级间反馈的极性和组态；2．估算其闭环电压放大倍数;五、图示电路为一阶低通有源滤波器;设A为理想运算放大器,试推导该电路的传递函数,并求出通带截止频率fp;8分六、试用相位平衡条件判断图示两个电路是否有可能产生正弦波振荡;如可能振荡,指出该振荡电路属于什么类型如变压器反馈式、电感三点式、电容三点式等,并估算其振荡频率;已知这两个电路中的L = 0.5 mH,C1 = C2 = 40 pF;10分七、由三端集成稳压器构成的直流稳压电路如图所示;已知W7805的输出电压为5 V,IQ = 8 mA,晶体管的 b = 50,|UBE| = 0.7 V,电路的输入电压UI = 16 V,求输出电压Uo是多少伏 6分八、在图示电路中,设运算放大器是理想的,电阻R1 = 33 kW,R2 = 50 kW,R3 = 300 kW,R4 = Rf = 100 kW,电容C = 100 mF;试计算下列各值：1．当uI1 = 1 V时,uo1 =2．要使uI1 = 1 V时uo维持在0 V,uI2应为多大设电容两端的初始电压uc = 0;设t = 0时uI1 = 1 V,uI2 = -2 V,uc = 0 V,求t = 10 s时uo = 12分九、OCL电路如图所示,负载电阻RL = 50 kW,设晶体管的饱和管压降可以忽略;10分1．若输入电压有效值Ui = 12 V,求输出功率Po、电源提供功率PDC以及两管的总管耗PC；2．如果输入信号增加到能提供最大不失真的输出,求最大输出功率Pomax、电源此时提供的功率PDC以及两管的总管耗PC；3．求两管总的最大管耗PCM;模拟试卷五一、填空题20分1．处于放大状态的NPN型晶体管,UB、UC、UE 三个电位之间的关系是___ 处于饱和状态的NPN型晶体管UB、UC、UE 三个电位之间的关系是_______ ；2．理想运算放大器的开环电压放大倍数为__,输入电阻为___,输出电阻为___；工作在线性区时,运放两个输入端电压___,称做___；流入输入端的电流为___,称做___;3．如果变压器二次即副边电压的有效值为10 V,桥式整流后不滤波的输出电压为___V,经过电容滤波后为___ V,二极管所承受的最大反向电压为______ V; 4．差分放大电路,若两个输入信号uI1 = uI2,则输出电压,uO =___；若u I1 = 100 mV,u I 2 = 80 mV则差摸电压uId =___；共摸电压uIc =____;5．某晶体管的极限参数PCM = 200 mW,ICM = 100 mA,UBRCEO = 30 V,若它的工作电压UCE为10 V,则工作电流不得超过___mA；若工作电流IC = 1 mA,则工作电压不得超过________ V;6．某放大电路的电压增益为80 dB,相当电压放大倍数为______ 倍;7．产生正弦波振荡的幅值平衡条件是________,相位平衡条件是___ ;二、选择题7分1．工作在电压比较器中的运放和工作在运算电路中的运放的主要区别是,前者的运放通常工作在 ;a．开环或正反馈状态 b．深度负反馈状态 c．放大状态 d．线性工作状态2．某电路有用信号频率为2 kHz, 可选用 ;a．低通滤波器 b．高通滤波器 c．带通滤波器 d．带阻滤波器3．某传感器产生的是电压信号几乎不能提供电流,经过放大后希望输出电压与信号成正比,电路形式应选 ;a．电流串联负反馈 b．电流并联负反馈 c．电压串联负反馈 d．电压并联负反馈4．与甲类功率放大方式相比,OCL互补对称功放的主要优点是 ;a．不用输出变压器 b．不用输出端大电容 c．效率高 d．无交越失真5．集成运放的输入级采用差分电路是因为可以 ;a．增大放大倍数 b．减小温漂 c．提高输入电阻6．稳压二极管稳压时,其工作在 ,发光二极管发光时,其工作在 ;a．正向导通区 b．反向截止区 c．反向击穿区三、放大电路如下图所示,已知：VCC = 12 V,RB1 = 120 kW,RB2 = 39 kW,RC = 3.9 kW,RE = 2.1 kW,RL = 3.9 kW,rbb = 200 W,电流放大系数 b = 50,电路中电容容量足够大,要求：1．求静态值IBQ,ICQ 和UCEQ 设UBEQ = 0.6 V ；2．画出放大电路的微变等效电路；3．求电压放大倍数Au,源电压放大倍数Aus,输入电阻Ri,输出电阻Ro ;4．去掉旁路电容CE,求电压放大倍数Au ,输入电阻Ri ; 14分四、设图中A为理想运放,请求出各电路的输出电压值;12分五、题图四个中间级电路,假设各电路都设置有合适的静态工作点图中未画出;12分1．指出其级间反馈的极性,若为负反馈说明组态；2．写出其中的负反馈电路在深度负反馈条件下的电压放大倍数表示式;六、同学们在实验中用集成运放组成了四个LC正弦波振荡电路,请说出每个振荡电路的类型,并判断它们是否都能振荡起来 6分七、题图电路,A1,A2为理想运放;1．说明电路由哪些基本单元电路组成；2．画出u0与u01的电压传输特性曲线；3．设t = 0时,uc0 = 0,u0 = 12 V,现接入uI = -10 V,经过多长时间u0 翻转到 -12 V4．若uI 输入如图所示的矩形波,请画出u01和u0的波形; 14分八、题图为由三端集成稳压器W7805构成的直流稳压电路;已知IQ = 9 mA,电路的输入电压为16 V,求电路的输出电压UO = 5分九、图示电路中,输入信号是正弦电压,V1,V2管的饱和压降可以忽略,且静态电流很小,VCC = VEE = 15 V,RL = 8 W;1．请说明该功放电路的类型；2．负载上可能得到的最大输出功率；3．每个管子的最大管耗PCM为多少电路的最大效率是多大 10分模拟试卷一答案一、填空16分1．单向导电性;2．正向、反向；正向、正向;3．0.707、3dB、±45°;4．交流串联负反馈、交流电压负反馈;5．0、0、78.5%、交越;6．电压串联负反馈,放大;二、24分1．A 2．D 3．C 4．C 5．D 6．A 7．D 8．A三、12分1．V1组成共射放大电路,V2组成共集电极放大电路；2．图略；3．四、10分五、8分电压放大倍数：Au0 = Auf = 1 + Rf/R1 = 1 + 16/5.1 = 4.14 下限频率：fL = 1/2pRC = 40.8 Hz六、12分图a：负反馈,交、直流反馈兼有,电压并联组态,；图b：负反馈,交、直流反馈兼有,电压串联组态,;七、10分1．满足相位平衡条件；2．电容三点式正弦波振荡电路；3．八、8分1．U IAV " 24 V;2．故求得100 W ￡ RL ￡ 133 W ;模拟试卷二答案一、填空18分1．直接、变压器;2．-200,共基极,共发射极,共集电极;3．27 V,0.135 A;4．RC串并联、1/3、0°;5．低通,高通,带阻,带通;6．2p,p,大于 p 小于2p;二、9分a、b、c ;三、10分1．V1截止,V2倒置,V3饱和；2．V4工作在饱和区放大区,V5工作在可变电阻区;四、13分1．, , UCE1 = UC - UE = 8.7 V；2．图略；3．,, uo = -548 mV;五、8分fL = 1/2pR1C1 = 79.5 Hz , fH = BWG/Auf = 20 kHz ;六、10分a Uo = 0.45 V；b Uo = 0.15 V;七、10分1．a为电压并联负反馈,b为电流串联负反馈；2．八、10分1．IO = U23 / R + IQ " 1 A ；2．UO = U231 + R2 / R1 + IQR2 " 10 V ；3．a 为恒流源电路,b 为可调的稳压电源;九、12分模拟试卷三答案一、填空26分1．P、N、NPN、PNP、P沟道、N沟道;2．截止,导通,-2.7 V;3．E,C,B,PNP;4．12 V,12 mA,6 mA,12 V,12 mA,0 mA;5．80 dB,104倍;6．提高,减小,提高；7．-12 V,+8 V;二、12分1．IB = 18.5 mA,IC = 1.11 mA,UCE = 6.25 V；2．图略；3．,Ri = 1.58 kW, Ro = 4.9 kW;三、8分电压串联负反馈； ;四、12分1．A1组成反相比例电路,A2组成单值比较器,A3组成电压跟随器；2．A1和A3工作在线性区,A2工作在非线性区；3．uO1 = -10 V,uO2 = 12 V,uO3 = 6 V;五、12分1．A与P、B与N分别相连；2．；3．Rf > 4 kW;六、8分七、10分1．图a为反相迟滞比较器,图b为同相比例运算电路;2．见图：八、12分1．电压串联负反馈；2．, Rf = 90 kW；3．,最大输出时Uom = VCC = AufUim,Uim = 1.5V;模拟试卷四答案一、填空20分1．0.5 V,0.7 V；0.1 V,0.2 V;2．电压,电流;3．P,增强,绝缘栅,开启电压;4．10 Hz,106 Hz,60 dB,-180°;5．0,1 000 mV,500 mV,-500 mV,1 000 mV;6．4 W;二、14分1．V1组成共射电路；V2组成共集电极电路2．图略;3．4． ,Au2 " 1,Au = Au1Au2 " -27.5,;三、10分1．要求uI2 > 0,即为正极性;2．u o = KuI2 uo,且,故得到该电路具有除法运算功能;3．uo = -1 V;四、10分1．电压并联负反馈；2． ;五、8分六、10分图a不能振荡;图b可能振荡,为电容三点式正弦波振荡电路;振荡频率为七、6分答Uo ＝9 V也算正确;八、12分1．u o1 = 3 V；2．令,得uI2 = -1 V；3．;九、10分1．PC = PDC - PO " 32 W ；2．PC = PDC - POmax " 22 W ；3．PCM = 0.4POmax " 31.2 W ;模拟试卷五答案一、填空题20分1．UC > UB > UE ；UB> UC > UE 或UB > UC、UB > UE ;2．∞,∞,0；相等,虚短；零,虚断;3．9 V,12 V,14.1 V;4．0,20 mV,90 mV;5．20 mA；30 V;6．104 ;7．AF = 1,j A + jF = 2np ;二、选择题7分1．a； 2．c； 3．c； 4．c； 5．b； 6．c,a三、14分四、12分U01 = 6 V, U02 = 6 V, U03 = 4 V, U04 = 10 V, U05 = 2 V, U06 = 2 V;五、10分1．a 电压串联负反馈； b 正反馈； c 电流并联负反馈； d 正反馈;2．六、6分a能振荡,为电感三点式；b不能振荡;七、14分1．由积分电路和具有滞回特性的电压比较器组成； 2．传输特性曲线;3．∴ t = 20 mV; 4．波形八、5分九、10分1．OCL；2．；3．PCM = 0.2Pmax = 2.8 W, hmax = 78.5%;。
