计算机绘图(AutoCAD)习题集

计算机绘图（AutoCAD）习题集习题一一、选择题1、在AutoCAD的菜单中，如果菜单命令后跟有符号，表示（）。

A、在命令下还有子命令B、该命令具有快捷键C、单击该命令可打开一个对话框D、该命令在当前状态下不可使用2、使用“选项”对话框中的（）选项卡，可以设置中文版AutoCAD2004的窗口元素、布局元素。

A、“系统”B、“显示”C、“打开和保存”D、“草图”3、如果一张图纸的左下角点为（10，10），右上角点为（100，80），那么该图纸的图限范围为（）A、 100*80B、 70*90C、 90*70D、 10*10二、问答题1、在中文版AutoCAD2004中打开一个图形文件的方式有几种？2、简述如何在“选项”对话框中设置绘图窗口的背景颜色。

三、上机操作1、设置一个图形单位，要求长度单位为小数点后一位，角度单位为十进制度数后两位小数。

2、创建如图所示的工具栏。

习题二一、选择题1、在机械制图中，常使用“绘图”“圆”命令中的（）子命令绘制连接弧。

A、圆心、半径B、三点C、相切、相切、半径D、相切、相切、相切2、中文版AutoCAD2004中，系统提供了（）个命令用来绘制圆弧。

A、 6B、 11C、 12D、 83、在中文版AutoCAD2004中，可以使用“矩形”命令绘制多种图形，以下答案中最恰当的是（）。

A、圆角矩形B、倒角矩形C、有厚度的矩形D、以上答案全正确4、如果要通过依次指定与圆相切的3个对象来绘制圆形，应选择“绘制”/“圆”菜单中的（）子命令。

A、圆心、半径B、相切、相切、相切C、三点D、相切、相切、半径二、问答题1、在AutoCAD2004中，用户可绘制的二维图形对象有哪些？2、绘制圆的方法有那几种？3、如何启动绘制多段线的命令？4、等分点的作用有哪些？三、上机操作1、综合利用各种绘图工具，绘制下列图形。

习题三一、填空题1、对于同一个平面上的两条不平行且无交点的线段，可以仅通过一个（）命令来延长原线段使两条线段相交于一点。

1、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。

（B）A、313.1542B、313.4152C、313.5142D、313.50382、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。

（C）A、2743.2210B、2743.14703、将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域的面积。

（A）A、5756.1863B、5756.1683C、5756.1386D、5756.18364、按照13.jpg画图，将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域的面积。

（D）A、8378.4385D、8378.43585、将长度和角度精度设置为小数点后四位，绘制以下图形,求图形围成的区域的面积。

（A）A、1814.2641B、 1814.2462C、1814.2264D、1814.26146、将长度和角度精度设置为小数点后四位，绘制以下图形,求G圆半径。

（A）A、5.5392D、5.59537、将长度和角度精度设置为小数点后四位，绘制以下图形,求A所示尺寸的数值。

(B)A、58.5219 C、58.2119B、58.5119 D、58.51298、按照图画出所示盖板，求剖面线区域的面积。

（A）A、5795.9766 C、5795.9776B、 5795.9767 D、5795.96779、按照图画出所示密封片，求剖面线区域的面积。

（A）A、3511.7402 C、3511.7401B、3511.7403 D、3511.740510、按照图画出所示起重机吊钩，求尺寸A的数值。

（C）A、223.3903 C、223.9903B、223.9603 D、223.997311、按照图画出所示图形，求剖面线区域的面积。

（C）A、103.0793 C、103.0397B、103.0379 D、103.703912、按照图画出所示图形，求该图形的面积。

计算机制图CAD试题及答案一、选择题（每题2分，共20分）1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 在CAD中，哪个命令用于绘制圆？A. CIRCLEB. LINEC. ARCD. ELLIPSE答案：A3. 以下哪个选项不是CAD软件中的图层属性？A. 颜色B. 线型C. 线宽D. 文本内容答案：D4. 在CAD中，如何快速选择所有相同颜色的对象？A. 使用“快速选择”工具B. 使用“过滤器”工具C. 使用“选择”工具D. 手动选择答案：A5. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：A6. 在CAD中，哪个命令用于创建多边形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：B7. 以下哪个选项是CAD软件中的对象捕捉功能？A. GRIDB. SNAPC. ORTHOD. ALL答案：B8. 在CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DIMENSIOND. HATCH答案：A9. CAD中，哪个命令用于创建尺寸标注？A. DIMENSIONB. TEXTC. MTEXTD. HATCH答案：A10. 在CAD中，哪个命令用于创建图案填充？A. HATCHB. FILLC. SHADED. PATT答案：A二、填空题（每题2分，共20分）1. CAD软件中，使用________命令可以绘制多段线。

答案：POLYLINE2. 在CAD中，________工具用于创建和编辑块。

答案：BLOCK3. 要改变CAD中对象的颜色，可以在属性面板中修改对象的________属性。

答案：颜色4. 使用CAD软件时，________命令可以快速切换到正交模式。

答案：ORTHO5. 在CAD中，________命令用于创建和编辑多行文本。

autocad期末试题及答案一、选择题（每题2分，共20分）1. AutoCAD中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在AutoCAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标滚轮C. 输入命令“SELECTALL”D. 输入命令“ALL”答案：C3. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文字答案：D4. AutoCAD中，如何撤销上一步操作？A. 使用“UNDO”命令B. 使用“REDRAW”命令C. 使用“ERASE”命令D. 使用“PASTE”命令答案：A5. 在AutoCAD中，哪个命令用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A6. 如何在AutoCAD中创建一个新的图层？A. 使用“LAYER”命令B. 使用“NEW”命令C. 使用“COPY”命令D. 使用“PASTE”命令答案：A7. 在AutoCAD中，如何将一个对象移动到另一个位置？A. 使用“MOVE”命令B. 使用“COPY”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案：A8. AutoCAD中，哪个命令用于绘制矩形？A. RECTANGB. POLYGONC. BOXD. CUBE答案：A9. 如何在AutoCAD中改变对象的颜色？A. 使用“PROPERTIES”命令B. 使用“CHPROP”命令C. 使用“COLOR”命令D. 使用“CHANGE”命令答案：A10. 在AutoCAD中，如何测量两点之间的距离？A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“LENGTHEN”命令D. 使用“SCALE”命令答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用____命令可以绘制多段线。

答案：POLYLINE2. 要改变线型比例，可以使用命令______。

AutoCAD测试题一、单选题:（共50分，每题2分）1、应用倒角命令"chamfer”进行倒角操作时：（C）A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、在AutoCAD中默认存在的命名图层过滤器不包括：（C）A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层3、AutoCAD软件可以进行三维设计，但不能进行：（D）A、线框建模B、表面建模C、实体建模D、参数化建模4、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：（B）A、单一命令B、新命令和增强命令C、在不需要时D、不仅对话框5、在AutoCAD中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一个实体对待,因此对多线的编辑应该使用命令：（B）A、breakB、mleditC、explodeD、trim6、在绘制直线时，可以使用以下快捷输入方式:（B）A、cB、LC、panD、E7、要创建与3个对象相切的圆可以:（A）A、选择【绘图】【圆】【相切、相切、相切】命令B、选择【绘图】【圆】【相切、相切、半径】命令C、选择【绘图】【圆】【三点】命令D、单击【圆】按钮，并在命令行内输入3P命令8、下面关于选取对象的说法正确的是:（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角,再向右下角拖动，框在选择框内的对象被选中C、交叉选取对象时先确定右上角，再向右下角拖动,框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮,命令行内输入WP,然后确定选择范9、不是环形阵列定义阵列对象数目和分布方法的是：（C）A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度10、用缩放命令“seal缩放对象时：（D）A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象11、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板,除了：（A）C 、真彩色 A 、灰度颜色B 、索引颜色D 、配色系统12、在AutoCAD 中可以给图层定义的特性不包括：（D ）A 、颜色B 、线宽C 、打印/不打印D 、透明/不透明13、移动圆对象，使其圆心移动到直线中点，需要应用:（D ）A 、正交B 、捕捉C 、栅格D 、对象捕捉14、在AutoCAD 中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：（B ） A 、自动保存文件B 、AutoCAD 主应用程序文件C 、菜单文件D 、样板图形文件15、在AutoCAD 中默认存在的命名图层过滤器不包括：（C ）A 、显示所有图层B 、显示所有使用图层C 、显示所有打印图层D 、显示所有依赖于外部参照的图层16、AutoCAD 软件不能用来进行：（A ）A 、文字处理B 、服装设计C 、电路设计D 、零件设计17、28、用偏移命令“offset”偏移对象时：（D ）A 、必须指定偏移距离B 、不可以指定偏移通过特殊点C 、不可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失18、用复制命令“copy”复制对象时，不可以：（D）A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层19、在AutoCAD中，不可以通过以下方法改变一个系统变量的值：（B）A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置20、用缩放命令"scale”缩放对象时：（C）A、可以只在X轴方向上缩放B、不可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、不可以缩放小数倍21、在工作移动图形时，可利用以下方式实现：（C）A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、滚动鼠标中键移动22、下面关于选取对象的说法正确的是：（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角，再向右下角拖动,框在选择框内的对象被选中C、交叉选取对象时先确定右上角,再向右下角拖动，框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮，命令行内输入WP,然后确定选择范围23、下面关于拉伸对象的说法不正确的是:（A）A、直线在窗口内的端点不动，在窗口外的端点移动B、在对区域填充部分拉伸对象时,窗口外的端点不动，窗口内的端点移动C、在拉伸圆弧时,圆弧的弦高不变,主要调整圆心的位置和圆弧的起始角和终止角D、多段线两端的宽度、切线方向以及曲线及拟合信息均不改变24、拉伸命令"stretch"拉伸对象时,不能：（A）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象25、不能应用修剪命令“trim"进行修剪的对象是：（D）A、圆弧B、圆C、直线D、文字二、判断正误（共20分，每题2分）26、在AutoCAD中无法使用透视方式观察三维模型。

autocad练习题及答案Autocad练习题及答案Autocad是一款广泛应用于工程设计和绘图的计算机辅助设计软件。

它可以帮助工程师、建筑师和设计师们更高效地完成各种绘图任务。

然而，要熟练掌握Autocad的使用，需要不断的练习和实践。

本文将为大家提供一些Autocad练习题及其答案，希望能够帮助大家提高自己的Autocad技能。

练习题一：请绘制一个简单的矩形，边长分别为10个单位和5个单位。

答案一：在Autocad中，绘制一个矩形可以通过“矩形”命令来完成。

具体操作步骤如下：1. 打开Autocad软件，在绘图界面中选择“绘图”选项卡。

2. 在“绘图”选项卡中找到“绘图辅助工具”面板，点击“矩形”命令图标。

3. 在命令提示行中输入“10,5”，按下回车键。

4. 在绘图界面中点击鼠标左键，确定矩形的一个角点。

5. 再次点击鼠标左键，确定矩形的另一个角点。

6. 完成绘制。

练习题二：请绘制一个由四个相等边长的正方形组成的大正方形，其中每个小正方形的边长为2个单位。

答案二：在Autocad中，绘制一个由四个相等边长的正方形组成的大正方形可以通过以下步骤完成：1. 打开Autocad软件，在绘图界面中选择“绘图”选项卡。

2. 在“绘图”选项卡中找到“多段线”命令，点击该命令图标。

3. 在命令提示行中输入“4”，按下回车键。

4. 在绘图界面中点击鼠标左键，确定第一个正方形的一个角点。

5. 再次点击鼠标左键，确定第一个正方形的另一个角点。

6. 重复步骤4和步骤5，绘制出另外三个正方形。

7. 在绘图界面中选择“绘图”选项卡中的“画线”命令。

8. 在命令提示行中输入“2”并按下回车键。

9. 在绘图界面中点击鼠标左键，连接四个正方形的中心点。

10. 完成绘制。

练习题三：请绘制一个由三个相等边长的等边三角形组成的大等边三角形，其中每个小等边三角形的边长为3个单位。

答案三：在Autocad中，绘制一个由三个相等边长的等边三角形组成的大等边三角形可以通过以下步骤完成：1. 打开Autocad软件，在绘图界面中选择“绘图”选项卡。

求：1. a之长度为何？a. 46.1429b. 46.2491 .c. 46.42192. b之半径值为何？a. 29.6819b. 29.8169c. 29.91863. c之长度为何？a. 33.8928b. 33.9829 .c. 33.99284. d之半径值为何？a. 23.5789b. 23.7859c. 23.87955. e之长度为何？a.53.4548b. 53.5448c. 53.84456. f之半径值为何？a. 49.0000b. 49.0120c. 49.10207. 青色剖面线区域之面积为何？a. 2977.2585b. 2977.5385c. 2977.5835求：1. a 值为何？a. 54.1193b. 54.1219c. 54.12912. b 值为何？a. 30.7003b. 30.7030c. 30.73003. c 值为何？a. 14.1899b. 14.1989c. 14.19984. A 值为何？a. 91.0270b. 90.2007c. 90.20705. B 值为何？a. 28.0142b. 28.1024c. 28.12406. D 值为何？a. 23.3348b. 23.3438c. 23.38347. 绿色剖面线区域之面积为何？a. 1975.0888b. 1975.8088c. 1975.8808求：1. a 之长度为何？a. 9.6477b. 9.6747c. 9.67742. b 之长度为何？a. 14.5116 b, 14.5161 c. 14.56113. A弧之弧长为何？a. 27.0034b. 27.0304c. 27.04034. B弧之弧长为何？a. 19.8049b. 19.8409c. 19.89405. C弧之半径值为何？a. 21.8176b. 21.8671c. 21.87166. 剖面线区域之面积为何？a. 145.0234b. 145.0342c. 145.0432求：1. a之长度为何？a. 29.4015b. 29.4105c. 29.45102. b之长度为何？a. 24.4779b. 24.7479c. 24.77493. c之长度为何？a. 36.3781b. 36.7381c. 36.81374. 红色五边形区域之周长为何？a.79.1178b. 79.1718c. 79.18715. 蓝色剖面线区域之面积为何？a. 313.1542b. 313.4152c. 313.5142 附图：求：1. a之长度为何？a. 17.4965b. 17.5964c. 17.65942. b之长度为何？a. 20.3266b. 20.3626c. 20.62363. c之长度为何？a. 29.5200b. 29.5300c. 29.54004. 红色曲线围成的区域之周长为何？a. 117.3475b. 117.4753c. 117.57345. 绿色剖面线区域之面积为何？a. 233.1049b. 233.4109c. 233.4901 附图：求：1. BC 距离为何？a. 64.9497b. 64.9749c. 64.99472. ∠BAC 之角度值为何？a. 46.457°b. 46.574°c. 46.745°3. 此外围面积为何？a. 5007.4855b. 5007.5484c. 5007.5584 附图：求：1. A,B之距离为何？a. 81.4245b. 81.4425c.81.45422.,C之弧长为何？a.62.135b. 62.315c. 62.5133., D之弧长为何？a. 40.2020b. 40.2002c. 40.02024. <BAE 之角度值为何？a. 55.183°b. 55.813°c.55.318°5.外围之面积为何？a. 2417.8099b. 2417.8909c. 417.9809说明一下，画C弧时，辅助圆与43度斜线有2个交点，用上面一个。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．执行( )功能，Enter键和Space键功能不同。

DA)InsertB)ImageC)ADCD)DT2．A)保存修改的图形B)删除块的全部参照C)输出块的定义D)给块定义属性3．下列命令中没有复制功能的是( )。

AA)移动命令B)矩阵命令C)偏移命令D)镜像命令AutoCAD系统中，CIRCLE命令是用来画圆的，如果要画任意三角形的内切圆则要用( )方式。

DA)圆心+半径B)2P(两点)C)3P(三点)D)TTTAutoCAD使用阵列命令时，如需使阵列后的图形向右上角排列，则( )。

AA)行间距为正，列间距为正B)行间距为负，列间距为负C)行间距为负，列间距为正D)行间距为正，列间距为负4．在AutoCAD中被锁死的层上( )。

BA)不显示本层图形B)不可修改本层图形C)不能增画新的图形D)以上全不能5．使用多段线命令能创建( )类型的对象。

DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是6．应用倒角命令“chamfer”进行倒角操作时：( )。

CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角7．以下有关AutoCAD中工具条(toolbar)及其图标的叙述错误的是( )。

ＤA)任何一个工具条都可按用户的意志使之显示或隐藏B)任何工具条上的图标都可按用户的意志增加或减少C)工具条可包含子工具条D)工具条是不可删除的8．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间9．一组同心圆可由一个已画好的圆用( )命令来实现。

DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)10．使光标只能在水平方向或垂直方向移动执行( )命令。

autocad练习题及答案AutoCAD练习题及答案一、选择题1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 要创建一个圆形，应该使用哪个命令？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：A3. 如何在AutoCAD中快速访问常用命令？A. 快捷键B. 菜单栏C. 工具栏D. 命令行答案：C4. 在AutoCAD中，哪个工具可以用于测量两点之间的距离？A. DISTB. MEASUREC. CALCULATED. DISTANCE答案：D5. 要将一个对象复制到另一个位置，应该使用哪个命令？A. MOVEB. COPYC. OFFSETD. ARRAY答案：B二、填空题1. 在AutoCAD中，使用____命令可以创建一个新的图层。

答案：LAYER2. 要将一个对象旋转一定角度，可以使用____命令。

答案：ROTATE3. 要将多个对象组合成一个块，可以使用____命令。

答案：BLOCK4. 要修改对象的属性，可以使用____命令。

答案：PROPERTIES5. 在AutoCAD中，____命令用于创建一个矩形。

答案：RECTANGLE三、简答题1. 描述如何在AutoCAD中创建一个简单的房屋平面图。

答案：首先，使用LINE命令绘制房屋的外框。

然后，使用RECTANGLE命令绘制房间的内部结构。

接着，使用CIRCLE命令添加窗户和门。

最后，使用MTEXT命令添加文字说明。

2. 解释在AutoCAD中如何使用ARRAY命令。

答案：ARRAY命令用于创建对象的阵列。

选择要阵列的对象，然后输入ARRAY命令。

在弹出的对话框中，选择阵列类型（矩形或环形），设置行和列的数量，以及行和列之间的间距。

四、绘图题1. 根据以下尺寸绘制一个简单的椅子：- 座宽：400mm- 座深：500mm- 座高：450mm- 靠背高：1000mm答案：使用LINE命令绘制椅子的轮廓，包括座面、靠背和四条腿。

计算机绘图试题及答案一、选择题（每题2分，共20分）1. 计算机绘图中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A3. 计算机绘图软件中，用于修改对象属性的命令是：A. COPYB. MOVEC. PROPERTIESD. ROTATE答案：C4. 在计算机绘图中，用于创建矩形的命令是：A. RECTANGLEB. SQUAREC. POLYGOND. BOX5. 以下哪个命令在计算机绘图中用于创建多边形？A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案：B6. 在计算机绘图软件中，用于缩放视图的命令是：A. ZOOMB. PANC. SCROLLD. MOVE答案：A7. 计算机绘图中，用于创建圆形的命令是：A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A8. 在AutoCAD中，以下哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. SPLINE答案：A9. 计算机绘图软件中，用于复制对象的命令是：B. MOVEC. ROTATED. MIRROR答案：A10. 在计算机绘图中，用于创建点的命令是：A. POINTB. DOTC. MARKD. SPOT答案：A二、填空题（每题2分，共20分）1. 在计算机绘图中，________命令用于创建多段线。

答案：POLYLINE2. 使用________命令可以快速选择多个对象。

答案：WINDOW3. 在AutoCAD中，________命令用于创建文本。

答案：TEXT4. 计算机绘图软件中，________命令用于绘制正多边形。

答案：POLYGON5. 使用________命令可以改变对象的颜色。

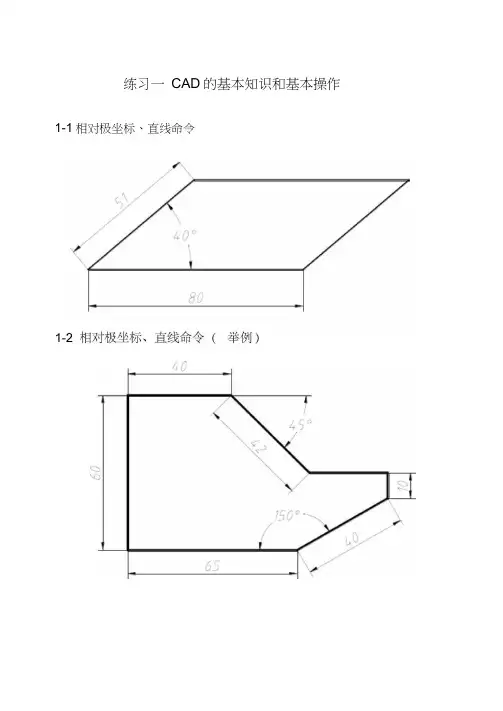

练习一CAD的基本知识和基本操作1-1相对极坐标、直线命令1-3相对极坐标、延伸、修剪（举例）1-5相对直角坐标、延伸、修剪练习二绘制二维图形2-1圆、点的定数等分、延伸、修剪（举例）2-2点的定数等分、相对极坐标、延伸、修剪2-3正多边形、圆2-4正多边形、圆2-6点的定数等分、圆、多段线2- 8 圆2-9 圆2-102-11相对极坐标、圆、延伸、修剪2-13 圆2-14圆、延伸、修剪2-15 圆、圆弧2-17圆弧（起点、终点、半径）2-19圆弧（起点、端点、半径）2-20圆弧（起点、圆心、角度）练习三图形编辑3-1矩形、缩放3-2旋转、缩放3-3阵列、修剪3-4阵列、修剪&3- 5相对极坐标、修剪、阵列一 73-6多段线、偏移、阵列3-7正方形、分解、点的定数等分、环形阵列3-8矩形、圆、修剪、阵列3-9圆16等分或圆外切8边形、阵列3-10正方形、偏移3-11长方形、点（定数等分）、打断、复制、移动、旋转3-12偏移、修剪3-13矩形、对象追踪、阵列3-15圆、阵列3-16点的定数等分、多段线、延伸、偏移、倒圆角、修剪3-17阵列3-18阵列3-19正五边形、缩放、圆角、圆3-20正方形、镜像、偏移、阵列3-21圆、修剪、偏移、阵列3-23旋转、偏移、圆、修剪、圆弧（起点、端点、半径）练习四利用图块和属性绘图注写文字标注尺寸4- 7零件图、块、公差标注4-8 零件图、块、公差标注5-1练习五图形输出综合实例5-1完成下列零件图I—I砂IMT15D［丄|逝|神一| 誌1刖j』命------------ ----------- 退阀盖阳几曲- ---------1"T''711/> 临///A\处— 0/TOQ5j 厂IX 热处理： 2倒询仏背帽iLPli1.1N就三■—•Ni.昌産也^5^W；§Co(r—L#刼网蚪燃担*畑倉la:爭.吾听63/技术娶求L调质处理2 2&-250H ES2,寰面处理;氧化工未注W*C1轴15-6完成下列零件图MW <KS.昱-p-i4.寂4FI5-10完成下列零件图%鶴i1r< 丿5-11完成下列零件图5-12完成下列零件图££5-13完成下列零件图5-13完成下列装配图5-14完成下列零件图5-15完成下列零件图5-16完成下列零件图5-17完成下列装配图。

AUTOCAD试题及答案一、填空题1、AUTOCAD的英文全称是Automatic Computer Aided Design，该软件是XXX开发的计算机绘图软件。

2、AUTOCAD的界面是由标题栏、菜单栏、工具栏、绘图区、状态栏、命令行、光标、坐标系图标、多文档标签、滚动条组成。

3、AUTOCAD的坐标系统有世界坐标系和用户坐标系，其中世界坐标系是固定不变的。

4、CAD三维模块有线框模型、曲面模型、实体模型三种类型，其中主要生成的是实体模型。

5、布尔运算包括并集、交集、差集。

二、选择题1、既可以绘直线，又可以绘曲线的命令是多段线。

2、在下列线型中，常用于作辅助线的线型是构造线。

3、在下列命令中，含有“倒角”项的命令是矩形。

4、在修改编辑时，只以采用交叉或交叉多边形窗口选取的编辑命令是拉伸。

5、下列线型命令中，含有“偏移”项的命令是构造线。

6、CAD的功能键中，控制坐标点的显示的功能键是F6.7、能真实反映倾斜对象的实际尺寸的标注命令是对齐标注。

8、在图块的插入命令中，只能进行矩形阵列复制的命令是MInsert。

9、在绘制圆环时，当环管的半径大于圆环的半径时，会生成圆环。

10、将三维实体一分为二的命令是切割。

三、问答题1、AUTOCAD的命令输入的方式有几种？命令输入方式有四种：从菜单栏中输入、点击工具栏中的图标、从命令行中输入、点击屏幕菜单中的命令。

2、AUTOCAD的坐标输入的方式有几种？每一种又可细分为什么？坐标输入的方式有两种：相对坐标和绝对坐标。

相对坐标又分为相对极轴坐标和相对直角坐标；绝对坐标又分为极轴坐标和绝对直角坐标。

共计四种。

4、如何将对象从某一图层移到另一图层？答：选中要移动的对象，打开图层管理器，将对象所在的图层改为目标图层即可。

5、在图形中为什么要定义层？答：定义层可以方便地管理图形中的不同元素，使得图形更加清晰易读。

通过定义不同的层，可以为每个元素指定不同的线型、颜色和状态，方便后续的编辑和修改。

（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。

A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。

A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将___C____。

A．在X方向及Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化4．当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用__D____来设置线型的比例因子。

A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个B．4个C．不一定D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7．在Select objects操作中，若想选择最近生成的对象，应键入__C____。

A．W B．P C．L D．ALL8．在执行FILLET命令时，先应设置__A____。

A．圆弧半径R B．距离D C．角度值 D．内部块Block9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。

A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用__C_____。

A．%%d B．%%p C．%%c D．%%u11．剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer12．当使用LINE命令封闭多边形时，最快的方法是__A____。

练习一1、默认设置下，AutoCAD2009为用户提供了（）、（）、（）三种工作空间，工作空间的切换主要通过（）、（）、（）来实现。

2、AutoCAD命令的启动主要有（）、（）、（）和（）4种方式。

3、在修改图形对象时，往往需要事先选择这些图形对象，常用的图形选择方式主要有（）、（）、（）3种。

4、使用（）命令可以将文件内部的一些无用的垃圾资源（如图层、样式、图块等）进行删除。

练习二1、为了精确定位图形点，AutoCAD为用户提供了点的坐标输入功能，具体有（）、（）、（）以及（）4种。

2、根据图形特争点的不同，AutoCAD又为用户提供了13种对象捕捉功能，这些捕捉功能分为（）、（）两种情况，用户可以通过对话框或菜单快速启用这些捕捉功能。

3、除点的坐标输入和对象捕捉等功能之外，AutoCAD还提供了点的追踪功能，以方便追踪定位特征点以外的目标点。

常用的追踪功能有（）、（）、（）3种。

4、使用（）命令可以设置绘图的区域；使用（）命令可以设置绘图单位以及单位的精度。

5、如果将文件中的所有图形最大化显示在屏幕上，则可以使用（）功能；如果将某一个图形最大化显示，则可以使用（）功能。

练习三1、AutoCAD不仅为用户提供了（）、（）、（）3种绘制举行的方式，而且还为用户提供了（）矩形、（）矩形、（）矩形以及（）矩形等特征矩形的绘制功能。

2、使用【阵列】命令中的（）功能，可以将图形按指定的行数和列数进行均匀排列；使用命令中的（）功能，可以将图形按指定的中心点和阵列的数目呈弧形或环形排列。

3、在对图形圆角时，圆角半径的设置是关键，除了使用命令中的选项功能进行设置外，还可以使用变量（）快速设置。

4、如果需要按照指定的距离拉长或缩短图线，可以使用（）功能；如果没有距离条件的限制，则可以使用（）功能。

5、使用（）命令不但可以绘制多重直线段，还可以绘制多重弧线段，而所有直线序列和弧线序列，都作为一个单一的对象存在。

6、使用【偏移】命令便宜图形时，具体有（）和（）两种偏移方式。

实验二：基本命令（一）实验三：基本命令（二）实验四：基本命令（三）实验五：图形对象的编辑与修改一实验六：图形对象的编辑与修改二实验七：图形对象的编辑与修改三实验八：建立图形对象模型练习一实验九：建立图形对象模型练习二实验十：建立图形对象模型练习三实验十一：建立图形对象模型练习四实验十二：尺寸标注练习实验十三：尺寸标注练习二实验十四：文本输入练习实验十五：块文件的建立与练习实验十六：图形后处理命令练习附1：图形文件的保存及上传附2：上机操作要求操作基础训练实验一：AutoCAD。

界面、初步操作命令以及系统变量设置，视图控制命令与对象常规编辑命令等AutoCAD 内容：按照教材、教学内容要求，进行启动、绘图界面分析、系统变量的调整、视图控制命 A. 令等，自定义练习。

画图练习一、二。

B.画图练习一基本操作练习，、（95（145，125））先执行line命令绘制一个三角形，三角形的三个顶点分别为（45，125、210）。

然后再绘制这个三角形的内切圆和外接圆。

“三点”选项）。

画外接圆：A.circle命令（ B.画内切圆方法有两种：方法一：执行circle命令，选择“相切、相切、相切”选项，分别点击三角形的三个边。

方法二：先执行xline命令（参照线），选择命令中“平分线（B）”选项平分三角形的顶点，平分线的交点即为三角形中心点；以中心点为圆的圆心，执行circle 命令绘制内切圆。

（此种方法要使用“对象捕捉”命令，但不如第1种方法简单、快捷。

）画图练习二基本操作练习按图示标注的尺寸绘制一个矩形和一条直线，左下角的坐标为任意坐标位置。

实验二：基本命令（一）内容：点、线、圆（弧）、圆环、椭圆（弧）等基本绘图命令的练习。

画图练习二选一。

20 1．画图练习三绘制图形要求：轮廓线线宽0.2 ；不要标注；尺寸要准确。

提示：借助于圆或直线、点测量等辅助手段绘制下图，完成图形后要删去辅助线20 2．实验三：基本命令（二）内容：矩形、正多边形、图案填充等基本绘图命令。

autocad练习题在进行AutoCAD练习时，理解软件的基本操作和命令是非常重要的。

以下是一些练习题，旨在帮助用户熟悉AutoCAD的基本功能和提高绘图技巧。

# 练习题1：绘制基本图形1. 打开AutoCAD软件，创建一个新的绘图。

2. 使用“Line”命令绘制一个长100单位，宽50单位的矩形。

3. 利用“Circle”命令在矩形的中心绘制一个半径为20单位的圆。

4. 使用“Arc”命令在矩形的右下角绘制一个圆心角为90度的圆弧。

# 练习题2：对象的选择和修改1. 选择矩形，使用“Move”命令将其移动到画布的左上角。

2. 选择圆弧，使用“Rotate”命令将其旋转45度。

3. 使用“Offset”命令创建矩形的外框，偏移距离为10单位。

4. 利用“Trim”命令修剪掉矩形外框与原矩形重叠的部分。

# 练习题3：图层和属性1. 创建两个新的图层，一个用于绘制图形，另一个用于标注。

2. 将矩形和圆弧放置在图形层，使用不同的颜色和线型。

3. 在标注层上，使用“Text”命令添加文字说明。

4. 利用“Dim”命令添加尺寸标注。

# 练习题4：复杂图形的绘制1. 使用“Polyline”命令绘制一个五边形。

2. 利用“Spline”命令绘制一条通过五边形顶点的曲线。

3. 使用“Hatch”命令对五边形内部进行填充。

4. 利用“Mirror”命令在五边形的对面绘制一个对称的图形。

# 练习题5：块和属性定义1. 定义一个块，包含前面练习中绘制的矩形和圆。

2. 在绘图中插入这个块，并设置不同的插入点和比例。

3. 定义一个属性，存储块的尺寸信息。

4. 利用“Edit Attribute”命令修改属性值。

# 练习题6：尺寸标注和公差1. 使用“Aligned Dimension”命令对矩形的长和宽进行标注。

2. 利用“Angular Dimension”命令标注两个线段之间的角度。

3. 使用“Ordinate Dimension”命令进行坐标标注。

《计算机绘图》-AutoCAD学习通超星课后章节答案期末考试题库2023年1.既可以绘制直线,又可以绘制曲线的命令是: ( )答案:多段线2.AutoCAD中填充图案时，一般机械行业大都是金属，所以填充图案选NASI31。

答案:对3.机械制图国家标准规定，常用的线型有粗实线、细实线、点划线、虚线、波浪线、双系点划线，在AutoCAD中通过（）来实现不同的线型。

答案:创建不同的图层。

4.在AutoCAD2004中执行( )命令时,空格键与[Enter]键的功效不同。

答案:单行文字5.CAD源文件格式是( )答案:*.dwg6.打开对象捕捉追踪的功能键是( )答案:F117.在下列命令中,具有修剪功能的命令是( )答案:倒直角8.在下列命令中,可以复制并旋转原对象的是( )答案:镜像命令9.绘制图形时,打开正交模式的快捷键( )答案:F810.在文字输入中,表示特殊字符“度”的代码是( )答案:%%d11.用LINE命令画出一个矩形,该矩形中有( )图元实体。

答案:4个12.绘制正多边形时,内接多边形是( )答案:多边形在圆内,多边形的顶点在圆上13.CIRCLE命令中的“T”选项指的画圆方式是（）答案:相切，相切，半径14.测量一条斜线的长度,标注法是( )答案:对齐标注15.所谓内接多边形是( )答案:多边形在圆内,多边形的顶点在圆上16.在画多段线时,可以用哪一个选项来改变线宽( )答案:宽度17.在下列命令中,不具有复制功能的命令是( )答案:拉伸命令18.在TEXT命令中,在提示符下输入%%dc之后,屏幕显示为( )。

答案:%%dc19.如不想打印图层上的对象,最好的方法是:( )答案:关闭图层20.在设置图层的线宽时，当粗实线层设置宽度为b时，中心线层的线宽为:答案:b/221.重新执行上一个命令的最快方法是：答案:按空格键###按ENTER键22.阵列命令有以下几种复制形式：答案:矩形阵列###环形阵列23.文字类型有哪些答案:单行###多行24.利用偏移命令后，下列对象的尺寸和线型线宽都不会变化的是（）答案:直线段###虚线段###中心线段25.镜像后的对象，（）不变。

cad绘图考试试题及答案一、选择题（每题5分，共50分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LineB. CircleC. RectangleD. Polygon答案：A2. 以下哪个命令用于在AutoCAD中缩放视图？A. ZoomB. PanC. RotateD. Mirror答案：A3. 在AutoCAD中，以下哪个命令用于修剪图形？A. TrimB. ExtendC. Erase答案：A4. 以下哪个命令用于在AutoCAD中创建图层？A. LayerB. PlotC. DimstyleD. Mtext答案：A5. 在AutoCAD中，以下哪个命令用于标注尺寸？A. DimB. TextC. MtextD. Leader答案：A6. 以下哪个快捷键用于在AutoCAD中撤销操作？A. Ctrl + ZB. Ctrl + YC. Ctrl + XD. Ctrl + C7. 在AutoCAD中，以下哪个命令用于绘制圆？A. LineB. CircleC. RectangleD. Polygon答案：B8. 以下哪个命令用于在AutoCAD中创建椭圆？A. EllipseB. CircleC. RectangleD. Polygon答案：A9. 在AutoCAD中，以下哪个命令用于创建平行线？A. OffsetB. TrimC. EraseD. Copy答案：A10. 以下哪个命令用于在AutoCAD中标注文字？A. TextB. MtextC. DimD. Leader答案：B二、填空题（每题10分，共50分）1. 在AutoCAD中，按住________键并拖动鼠标可以平移视图。

答案：鼠标滚轮2. 在AutoCAD中，按住________键并拖动鼠标可以缩放视图。

答案：Shift3. 在AutoCAD中，按住________键可以临时切换到对象捕捉模式。

答案：Ctrl4. 在AutoCAD中，按住________键并拖动鼠标可以绘制正多边形。
