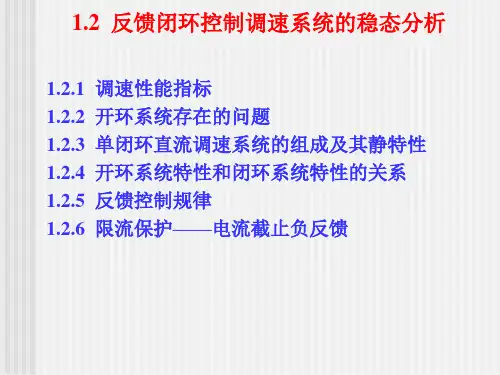

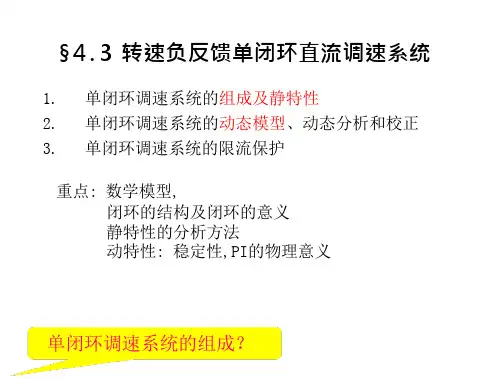

单闭环反馈控制系统的基本组成

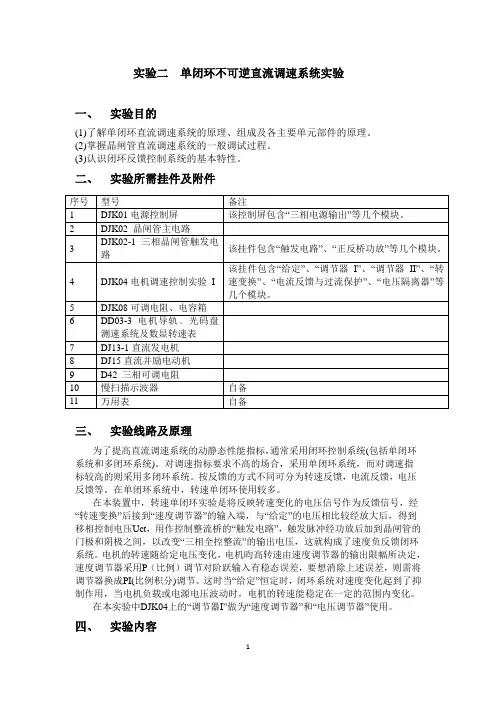

实验二单闭环不可逆直流调速系统实验一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。

(2)掌握晶闸管直流调速系统的一般调试过程。

(3)认识闭环反馈控制系统的基本特性。

二、实验所需挂件及附件三、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。

对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。

按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。

在单闭环系统中，转速单闭环使用较多。

在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“转速变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压Uct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。

电机的转速随给定电压变化，电机昀高转速由速度调节器的输出限幅所决定，速度调节器采用P（比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI(比例积分)调节。

这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。

在本实验中DJK04上的“调节器I”做为“速度调节器”和“电压调节器”使用。

四、实验内容(1)DJK04上的基本单元的调试。

(2)Uct不变时直流电动机开环特性的测定。

(3)Ud不变时直流电动机开环特性的测定。

(4)转速单闭环直流调速系统。

五、预习要求(1)复习自动控制系统(直流调速系统)教材中有关晶闸管直流调速系统、闭环反馈控制系统的内容。

(2)掌握调节器的基本工作原理。

(3)根据实验原理图，能画出实验系统的详细接线图，并理解各控制单元在调速系统中的作用。

(4)实验时，如何能使电动机的负载从空载(接近空载)连续地调至额定负载?图2-1 晶闸管直流调速系统原理图图2-2 转速单闭环系统原理图六、实验方法(1)DJK02和DJK02-1上的“触发电路”调试①打开DJK01总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。

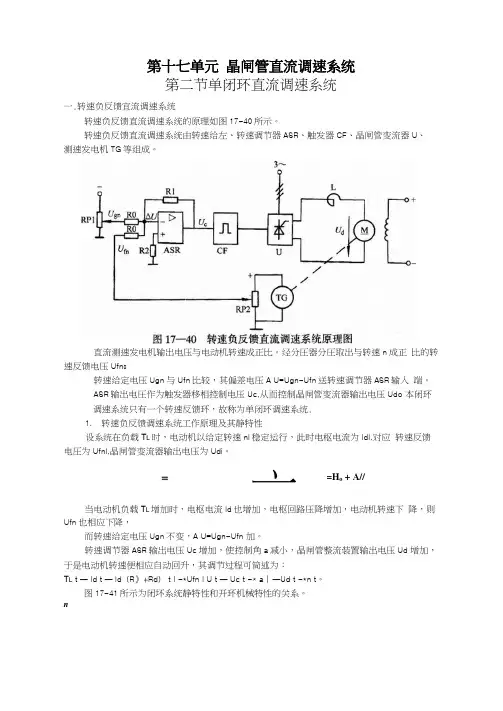

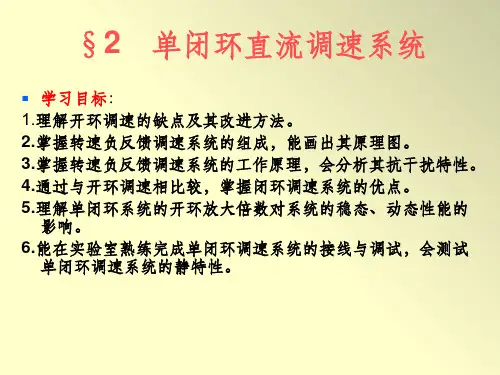

第十七单元 晶闸管直流调速系统第二节单闭环直流调速系统一.转速负反馈宜流调速系统转速负反馈直流调速系统的原理如图17-40所示。

转速负反馈直流调速系统由转速给左、转速调节器ASR 、触发器CF 、晶闸管变流器U 、 测速发电机TG 等组成。

直流测速发电机输出电压与电动机转速成正比。

经分圧器分圧取出与转速n 成正 比的转速反馈电压Ufn 0转速给定电压Ugn 与Ufn 比较，其偏差电压A U=Ugn-Ufn 送转速调节器ASR 输入 端。

ASR 输出电圧作为触发器移相控制电压Uc,从而控制晶闸管变流器输出电压Udo 本闭环调速系统只有一个转速反馈环，故称为单闭环调速系统.1. 转速负反馈调速系统工作原理及其静特性设系统在负载T L 时，电动机以给定转速nl 稳定运行，此时电枢电流为Idl,对应 转速反馈电圧为Ufnl,晶闸管变流器输出电压为Udi 。

当电动机负载T L 增加时，电枢电流Id 也增加，电枢回路压降增加，电动机转速下 降，则Ufn 也相应下降， 而转速给定电压Ugn 不变，A U=Ugn-Ufn 加。

转速调节器ASR 输出电压Uc 增加，使控制角a 减小，晶闸管整流装置输出电压Ud 增加，于是电动机转速便相应自动回升，其调节过程可简述为：T L t — Id t — ld （R 》+Rd ） t I -*Ufn I U t — Uc t -* a | —Ud t -*n t 。

图17-41所示为闭坏系统静特性和开环机械特性的关系。

n亠 =H o + A//图17—41闭环系统静特性和开环机械特性的关系.图中①②③④曲线是不同Ud之下的开环机械特性。

假设当负载电流为Idl时，电动机运行在曲线①机械特性的A点上。

当负载电流增加为Id2时，在开环系统中由于Ugn不变，晶闸管变流器输出电压Ud 也不会变，但由丁•电枢电流Id增加，电枢回路压降增加，电动机转速将由A点沿着曲线①机械特性下降至&点，转速只能相应下降。

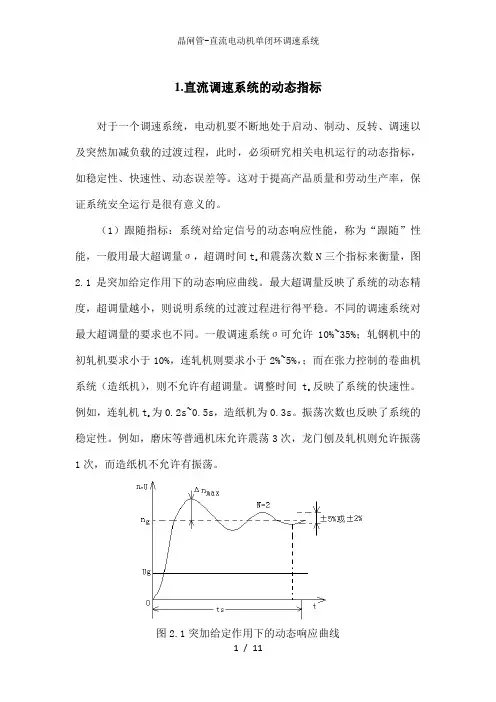

1.直流调速系统的动态指标对于一个调速系统，电动机要不断地处于启动、制动、反转、调速以及突然加减负载的过渡过程，此时，必须研究相关电机运行的动态指标，如稳定性、快速性、动态误差等。

这对于提高产品质量和劳动生产率，保证系统安全运行是很有意义的。

（1）跟随指标：系统对给定信号的动态响应性能，称为“跟随”性能，一般用最大超调量σ，超调时间t和震荡次数N三个指标来衡量，图s2.1是突加给定作用下的动态响应曲线。

最大超调量反映了系统的动态精度，超调量越小，则说明系统的过渡过程进行得平稳。

不同的调速系统对最大超调量的要求也不同。

一般调速系统σ可允许10%~35%；轧钢机中的初轧机要求小于10%，连轧机则要求小于2%~5%，；而在张力控制的卷曲机反映了系统的快速性。

系统（造纸机），则不允许有超调量。

调整时间ts为0.2s~0.5s，造纸机为0.3s。

振荡次数也反映了系统的例如，连轧机ts稳定性。

例如，磨床等普通机床允许震荡3次，龙门刨及轧机则允许振荡1次，而造纸机不允许有振荡。

图2.1突加给定作用下的动态响应曲线（2）抗扰指标：对扰动量作用时的动态响应性能，称为“抗扰”性能。

一般用最大动态速降Δnmax ，恢复时间tf和振荡次数N三个指标来衡量。

用图2.2是突加负载时的动态响应曲线。

最大动态速降反映了系统抗扰动能力和系统的稳定性。

由于最大动态速降及扰动量的大小是有关的，因此必须同时注明扰动量的大小。

恢复时间反映了系统的抗扰动能力和快速性。

振荡次数N同样代表系统的稳定性及抗扰动能力图2.2突加负载时的动态响应曲线2.晶闸管电动机直流调速系统存在的问题图2.3 V-M系统的运行范围晶闸管整流器也有它的缺点。

首先，由于晶闸管的单向导电性，它不允许电流反向，给系统的可逆运行造成困难。

由半控整流电路构成的V-M 系统只允许单象限运行（图2.3a），全控整流电路可以实现有源逆变，允许电动机工作在反转制动状态，因而能获得二象限运行（图2.3b）。

过程控制系统课程设计设计题目：炉温的单闭环控制系统的设计摘要温度是工业对象中一种重要的参数，特别在冶金、化工、机械各类工业中，广泛使用各种加热炉、热处理炉和反应炉等。

由于炉子的种类不同，因此所采用的加热方法及燃料也不同，如煤气、天然气、油和电等。

但是就其控制系统本身的动态特性来说，基本上属于一阶纯滞后环节，因而在控制算法上亦基本相同。

随着社会的发展，在生活和工业中已经广泛的使用温度控制，而现代化炉温控制已经开始自动化PID控制时代了。

控制炉温恒定是满足生产、提高效率和节能减耗的关键技术，其具有很多优势，能够进一步提高控制精度，同时使得加热时间大大降低，不短提高能源的利用，因此也是越来越受到重视。

为了更好的确保加热炉的安全运行，因此加强炉温控制系统的设计与实现的研究非常有必要。

基于此本文分析了基于PID算法的炉温控制系统的设计与实现。

关键词：比例；积分；微分；炉温控制目录摘要 (I)一、概述 (1)二、课程设计任务及要求 (2)2.1 设计任务 (2)2.2 设计要求 (2)三、理论设计 (3)3.1方案论证 (3)3.2 系统设计 (3)3.3炉温控制系统硬件工作原理 (6)3.3.1前向通道工作过程 (6)3.3.2 反馈通道工作过程 (6)四、系统设计 (7)4.1 PID算法设计 (7)4.2软件设计 (9)4.2.1 画面的制作 (9)4.2.2 建立数据词典 (10)4.2.3 建立动画连接 (11)五、调试过程与结果 (12)5.1 调解P参数 (12)5.2 调节I参数 (13)5.3 调节D参数 (14)5.4 综合调试P、I、D三个参数 (15)六、实验中所用仪器设备清单 (16)七、收获与体会 (20)一、概述近年来随着热处理工艺广泛应用于加工过程,热处理中温度的控制精度和控制规律的优劣直接影响到热处理工艺的好坏。

电阻炉是热处理工艺中应用最多的加热设备,研究电阻炉温度控制方法具有重要意义。

1-3 （1）调速范围和静差率的定义是什么？（2）为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ （3）调速范围、静差速降和最小静差率之间有什么关系？ 答：（1）调速范围：生产机械要求电动机提供的最高转速和最低转速之比。

用字母Ｄ表示，即max minn D n =其中：n max 和n min 一般指电动机额定负载时的最高和最低转速；对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。

（2）静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落，与理想空载转速之比，称作静差率s ，即：N o n s n ∆=，或用百分比表示：100%N ons n ∆=⨯同样硬度的特性，理想空载转速越低时，静差率越大，转速的相对稳定度也就越差。

如果低速时的静差率能满足要求，高速时的静差率肯定也能满足要求。

所以静差率的要求以低速时的静差率为准。

（3）在直流电动机变压调速系统中，一般以电动机的额定转速作为最高转速n N 作为最高转速，取调速系统的静差率为最低转速时的静差率：min min N No N n n s n n n ∆∆==+∆，得到最低转速 min (1)N s n n s-∆=，则max min (1)N N n n s D n n s ==-这就是调速系统的调速范围、静差速降和最小静差率之间的关系。

可见：∆n N 值一定时，对静差率s 要求越高（即要求s 越小），系统能够允许的调速范围也越小。

所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

结论：一个调速系统的调速范围，是指在最低速时还能满足静差率要求的转速可调范围。

1-5 某闭环调速系统的调速范围是1500~150r/min ，要求系统的静差率s≤2%，那么系统允许的静态速降是多少？如果开环系统的静态速降是100r/min ，则闭环系统的开环放大倍数应有多大？解：因min N N o N n n s n n n ∆∆==+∆，所以 min 1500.023.06(/min)110.02N n s n r s ⨯∆===-- 因1op cl n n K ∆∆=+， 所以 10011131.73.06op op cl N n n K n n ∆∆=-=-=-=∆∆1-8 转速单闭环调速系统有那些特点？改变给定电压能否改变电动机的转速，为什么？如果给定电压不变，调节测速反馈电压的分压比是否能够改变转速，为什么？ 如果测速发电机的励磁发生了变化，系统有无克服这种干扰的能力？ 答:（1）转速单闭环调速系统有以下三个基本特征①只用比例放大器的反馈控制系统，其被被调量仍是有静差的。

摘要当今，自动化控制系统已经在各行业得到了广泛的应用和发展，而直流调速系统控制作为电气传动的主要方式之一，在现代化生产中起着主要作用。

随着微电子技术的发展，集成芯片在调速系统中的应用不仅使系统简化，体积减小，可靠性提高，而且各种经典和智能算法都分别在调速系统中得到了灵活的应用，以此来实现最优控制。

本设计从直流电动机的工作原理入手，并详细分析了系统的原理与其静态和动态性能。

然后按照自动控制原理，对转速闭环调速系统的设计参数进行分析和计算，还在直流调速系统理论研究的基础上，对转速闭环直流调速系统中的转速调节器采用PI控制算法；提出了PI参数的整定方法，转速闭环直流调速系统是性能很好，应用广泛的直流调速系统, 采用转速闭环直流调速系统可获得优良的静、动态调速特性。

转速闭环直流调速系统的控制规律，性能特点和设计方法是各种交、直流电力拖动自动控制系统的重要基础。

在设计中采用TL494控制的PWM 脉宽调节作为控制电路。

关键词：PWMVDMOS 转速闭环ABSTRACTNowadays, automation control system has been widely in industries, and the application and development of electric control system of dc speed as the main method of transmission, in modern plays a main role in production. Along with the development of microelectronics technology, integrated chips in the governing system not only makes the application system, volume decreases, and reliability, and various classic and intelligent algorithm in the governing system of the flexible application, so as to achieve the optimal control.This design from the working principle of dc motor are analyzed in detail, and the principle and system static and dynamic performance. Then according to the principle of the automatic control system of single loop, the design parameters of analysis and calculation, and also in dc speed control system based on the study of the theory of single closed loop speed regulator in the dc speed control system by PI control algorithm,, the speed closed loop dc speed control system is performance is very good, one of the most widely used dc speed control system, adopt single closed loop speed dc speed control system can get good static and dynamic characteristics of speed. Speed single closed loop control dc speed control system, the characteristics and the design method of ac, dc power is dragging the automatic control system is the important foundation. In the design of TL494 adopted PWM control pulse width adjustment as the control circuit. Keywords: PWM VOMOS CLOSED LOOP SPEED REGULATION目录前言1第1章PWM单闭环直流调速控制系统方案的确定21.1 PWM单闭环直流调速系统拖动方案的确定21.1.1 直流电机的选择与调速方法21.1.2 电力拖动供电方案的确定31.2 PWM单闭环直流调速系统控制方案的确定51.2.1 采用转速闭环直流调速的理由71.2.2 选择PWM控制系统的理由71.2.3 选择VDMOS的主电路的理由8第2章转速单闭环直流调速控制系统92.1 转速单闭环直流调速系统的系统组成92.1.1 转速控制的要求102.1.2 转速调速指标102.1.3 调速围、静差率和额定速降之间的关系112.2 转速单闭环直流调速系统的原理图122.2.1 转速单闭环直流调速系统的静特性分析122.2.2 转速单闭环直流调速系统的稳态结构图13第3章变流器主电路和保护环节设计153.1 PWM信号发生器153.1.1 TL494芯片的主要特点153.1.2 TL494引脚各端子功能173.1.3 TL494的工作原理173.2 检测环节183.2.1 转速检测与其测速发电机183.2.2过电流保护环节 (19)3.2.3电机驱动电路203.2.4调速方法 (2)13.3 调节器的选择与调整213.3.1 调节器电路213.3.2 调节器限幅22第4章调速系统动态参数的工程设计244.1 调节器工程设计方法的基本思路244.2 转速调节器的设计254.2.1转速调节器的选择254.2.2 转速调节器参数的选择25结论27参考文献28附录错误!未定义书签。
