发电厂设计说明书

⽕⼒发电⼚课程设计⽬录设计说明 (1)⼀绪论 (2)第⼀章发电⼚电⽓部分课程设计任务书 (3)1.1 拟建⽕电⼚的⽬的 (3)1.2 拟建⽕电⼚情况 (3)2 课题任务要求 (4)3 课题完成后应提交的⽂件(或图表、设计图纸 ) (5)第⼆章⽕⼒发电⼚电⽓主接线的确定 (6)1 电⽓主接线的意义和要求 (6)2 主接线的设计⽅案: (7)⽅案⼀ (7)⽅案⼆ (9)⽅案三 (10)⽅案的⽐较与选择 (11)3负荷计算及变压器的选择 (11)3.1 主变压器选型 (11)3.2 主变压器容量、型号的确定 (12)4 ⼚⽤电设计 (14)4.1设计的⼀般原则 (14)4.2 ⼚⽤电接线形式如图2.4： (15)4.3 ⼚⽤变压器的选择 (16)5最⼤负荷电流及短路电流计算结果 (16)5.1最⼤负荷电流 (16)5.2 短路电流计算结果 (17)6 设备选择 (17)6.1断路器型式的选择 (17)6.2 隔离开关的选择 (18)6.3 母线的选择说明 (19)6.4电流互感器和电压互感器的选择说明 (20)第三章设计计算书 (21)1 短路电流计算书 (21)1.1 概述 (21)1.2 各系统短路电流的计算 (21)1.3电抗图及电抗计算 (23)1.4 短路点的选择、短路电流以及冲击电流的计算 (25)2 主要电⽓设备选择计算书 (29)2.1 ⾼压断路器与隔离开关的选择计算 (29)2.2 隔离开关的选择计算 (32)2.3 母线选择的计算 (35)2.4 电流互感器选择 (38)2.5 电压互感器选择 (39)结束语 (42)参考⽂献： (43)教师批阅设计说明由发电、变电、输电、配电和⽤电等环节组成的电能⽣产与消费系统。

它的功能是将⾃然界的⼀次能源通过发电动⼒装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中⼼。

电⽓主接线是发电⼚、变电所电⽓设计的⾸要部分，也是构成电⼒系统的重要环节。

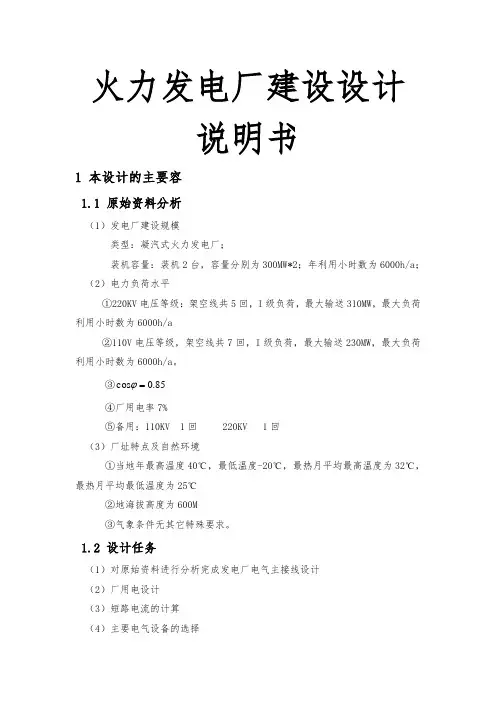

火力发电厂建设设计说明书1 本设计的主要容1.1 原始资料分析（1）发电厂建设规模类型：凝汽式火力发电厂；装机容量：装机2台，容量分别为300MW*2；年利用小时数为6000h/a；（2）电力负荷水平①220KV电压等级：架空线共5回，I级负荷，最大输送310MW，最大负荷利用小时数为6000h/a②110V电压等级，架空线共7回，I级负荷，最大输送230MW，最大负荷利用小时数为6000h/a。

ϕ③85.0cos=④厂用电率7%⑤备用：110KV 1回 220KV 1回（3）厂址特点及自然环境①当地年最高温度40℃，最低温度-20℃，最热月平均最高温度为32℃，最热月平均最低温度为25℃②地海拔高度为600M③气象条件无其它特殊要求。

1.2 设计任务（1）对原始资料进行分析完成发电厂电气主接线设计（2）厂用电设计（3）短路电流的计算（4）主要电气设备的选择（5）完成主接线图与设计说明书2 电气主接线设计2.1 电气主接线的基本要求（1）保证必要的供电可靠性和电能质量安全可靠是电力生产的首要任务，停电不仅使发电厂造成损失，而且对国民经济各部门带来的损失将更严重，往往比少发电能的损失大几十倍，至于导致人身伤亡、设备损坏、产品报废、城市生活混乱等经济损失和政治影响，更是难以估量。

因此，主接线的接线形式必须保证供电可靠。

（2）具有一定的灵活性和方便性主接线不仅正常运行时能安全可靠地供电，而且在系统故障或设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响围最小。

（3）具有经济性在主接线设计时，在满足供电可靠的基础上，尽量使设备投资费和运行费为最少，注意节约占地面积和搬迁费用，在可能和允许条件下应采取一次设计，分期投资、投产，尽快发挥经济效益。

（4）具有发展和扩建的可能性在设计主接线时应留有余地，不仅要考虑最终接线的实现，同时还要兼顾到分期过渡接线的可能和施工的方便。

第一部分说明书第一章原始资料分析1.1 原始资料分析1.1.1 发电厂的性质电厂为凝气式发电厂，本厂的燃料是煤粉。

计划安装三台200MW凝气式火力发电机组。

第一期工程装设二台QFSN—200—2型发电机组，并计划第二期工程安装一台相同容量的机组，每台发电机配置一台670T/H的高温高压锅炉。

该厂以220kV线路与系统联系，本工程220kV的出线共四回，预计将来220kV出现最终为六回。

1.1.2厂用负荷1.1.3 发电厂自然情况夏季最高温度为38度，冬季最低温度为-25度，年平均温度为10度，海拔高750米，厂址附近无严重空气污染，该地区为五级地震区。

1.2 要求设计内容1.2.1 说明书1、主变压器、高压备用变压器及高压厂用变台数、容量、型号、变比等主要技术数据确定。

2、发电厂电气主接线设计。

根据电气主接线基本要求和有关规程，选择两个以上电气主接线方案进行初步比较，选出两个较优主案，进行技术及经济比较，确定最终电气主接线方案。

3、发电厂厂用电电气主接线设计院。

4、短路电流计算。

5、选择电气设备（断路器、隔离开关、母线、电流互感器、电压互感器）。

6、本厂继电保护规划设计。

7、220kV高压配电装置设计。

8、本厂防雷保护设计。

1.2.2计算书1、选择主变压器和高压厂用变容量、台数、变比计算。

2、短路电流计算。

3、选择电气设备计算。

4、防雷保护设计计算。

1.2.3 绘制图纸1、电厂电气主接线图。

2、220kV高压配电装置平面图。

3、220kV高压配电装置断面图。

第二章变压器的选择2.1 主变压器的确定2.1.1主变压器容量及台数的确定1、按发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度。

2、按发电机的最大连续输出容量扣除本机组的厂用负荷。

2.1.2 主变压器型式的选择1.相数的选择①当不受运输条件限制时，在330kV及以下的发电厂均应选用三相变压器。

②当发电厂与系统连接的电压为500kV时，宜经技术经济比较后，确定选用三相变压器、两台半容量三相变压器或单相变压器组。

热力发电厂课程设计学校机械工程系课程设计说明书专业班级：学生姓名：指导教师：完成日期：学校机械工程系课程设计评定意见设计题目：国产660mw凝汽式机组全厂原则性热力系统排序学生姓名：专业班级测评意见：评定成绩：指导教师（亲笔签名）：2021年12月9日评定意见参考提纲：1.学生顺利完成的工作量与内容与否合乎任务书的建议。

2.学生的勤奋态度。

3.设计或说明书的优缺点，包括：学生对理论知识的掌握程度、实践工作能力、表现出的创造性和综合应用能力等。

《热力发电厂》课程设计任务书一、课程设计的目的（综合训练）1、综合运用热能动力专业基础课及其它先修成课程的理论和生产实际科学知识展开某660mw凝气式机组的全厂原则性热力系统的设计排序，并使理论和生产实际科学知识紧密的融合出来，从而并使《热力发电厂》课堂上所学科学知识获得进一步稳固、增进和拓展。

2、学习和掌握热力系统各汽水流量、机组的全厂热经济指标的计算，以及汽轮机热力过程线的计算与绘制方法，培养学生工程设计能力和分析问题、解决问题的能力。

3、《热力发电厂》就是热能动力设备及应用领域专业学生对专业基础课、专业课的综合自学与运用，亲自参予设计排序为学生今后展开毕业设计工作打下基础，就是热能动力设备及应用领域专业技术人员必要的专业训练。

二、课程设计的要求1、明晰自学目的，端正学习态度2、在教师的指导下，由学生单一制顺利完成3、正确理解全厂原则性热力系统图4、恰当运用物质均衡与能量守恒原理5、合理精确的列表格，分析处置数据三、课程设计内容1.设计题目国产660mw凝汽式机组全厂原则性热力系统计算（设计计算）2.设计任务（1）根据取值的热力系统原始数据，排序汽轮机热力过程线上各排序点的参数，并在h-s图上绘制热力过程线；（2）计算额定功率下的汽轮机进汽量do，热力系统各汽水流量dj、gj；（3）计算机组和全厂的热经济性指标；（4）绘制全厂原则性热力系统图，并将所排序的全部汽水参数详尽五字在图中（建议计算机绘图）。

600MW发电厂电气部分初步设计目录摘要............................................................................................................. 错误!未定义书签。

Aabstract........................................................................................................ 错误!未定义书签。

第一部分说明书 (1)第1章主变压器的选择 (1)1.1容量和台数的确定 (1)1.2型式和结构的选择 (1)1.2.1 相数 (1)1.2.2 绕组数与结构 (1)1.2.3 绕组接线组别 (2)1.2.4 调压方式 (2)1.2.5 冷却方法 (2)第2章电气主接线的设计 (3)2.1 主接线设计的要求和原则 (3)2.1.1 主接线设计的基本要求 (3)2.1.2 大机组超高压主接线可靠性的特殊要求 (3)2.1.3 主接线设计的原则 (3)2.2 原始资料分析 (4)2.3 主接线方案的拟定 (4)2.3.1 发电机-变压器单元接线 (4)2.3.2500KV电压母线接线 (4)2.4 主接线方案的比较 (7)2.5 主接线方案的确定 (7)第3章厂用电系统设计 (8)3.1厂用电接线的设计原则 (8)3.2 厂用电压等级的确定 (8)3.3厂用电源的引接方式 (8)3.3.1 厂用工作电源的引接 (8)3.3.2 备用/启动电源的引接 (8)3.4 厂用电接线形式 (9)3.5厂用高压变压器的选择 (9)3.5.1 额定电压的确定 (9)3.5.2 台数和型式的选择 (9)3.5.3 容量得选择 (10)3.5.4 电抗的选择 (10)3.6 厂用电系统接线 (11)3.6.1 高压厂用电接线 (11)3.6.2 低压厂用电接线 (11)第4章短路电流计算 (12)4.1短路电流计算的主要目的 (12)4.2一般规定 (12)4.2.1 计算的假定条件 (12)4.2.2 接线方式 (12)4.2.3 短路类型 (12)4.2.4 短路计算点 (13)4.2.5 短路电流计算方法 (13)4.3短路电流计算步骤 (13)4.4计算公式 (14)4.4.1 元件参数计算 (14)4.4.2 网络变换 (14)4.4.3 计算电抗 (16)4.4.4 短路点短路电流周期分量有效值的计算 (16)4.4.5 短路的冲击电流 (16)4.4.6 电流分布系数及转移电抗 (16)第5章电气设备和导体的选择 (18)5.1电气设备选择的一般原则 (18)5.1.1按正常工作条件选择 (18)5.1.2 按短路状态校验 (19)5.2500kV高压设备的选择 (19)5.2.1 高压断路器的选择 (19)5.2.2 隔离开关的选择 (20)5.2.3 电流互感器的选择 (21)5.2.4 电压互感器的选择 (21)5.2.5 并联电抗器的选择 (22)5.36KV高压开关柜的选择 (22)5.3.1 种类和型式的选择 (22)5.3.2 主开关的选择 (23)5.3.3 额定电压和额定电流的选择 (23)5.3.4 防护等级的选择 (23)5.3.5 开断和关合短路电流的选择 (23)5.3.6 短路热稳定和动稳定校验 (24)5.4裸导体的选择 (24)5.4.1500KV母线的选择 (24)5.4.2 封闭母线的选择 (24)5.4.3 电晕电压校验 (25)5.4.4 热稳定校验 (25)第6章500KV高压配电装置设计 (26)6.1配电装置的基本要求 (26)6.2配电装置设计的基本步骤 (26)6.3配电装置的型式选择 (26)6.4配电装置的安全净距 (26)6.5屋外配电装置的布置原则 (27)第7章继电保护和自动装置配置 (28)7.1继电保护配置 (28)7.1.1 发电机保护 (28)7.1.2 变压器保护 (29)7.1.3 并联电抗器保护 (30)7.1.4500kV线路保护 (31)7.1.5 母线和断路器失灵保护 (31)7.2自动装置配置 (32)第8章防雷保护设计 (33)8.2直击雷的防护 (33)8.2.1 直击雷防护措施 (33)8.2.2 避雷针装设的基本原则 (33)8.2.3 避雷针的保护范围 (33)8.3入浸雷的防护 (34)8.3.1 入浸雷防护措施 (34)8.3.2 避雷器的配置要求 (34)8.3.3 避雷器的配置原则 (34)8.3.4 避雷器参数选择 (35)8.4防雷接地 (35)第二部分计算书 (36)第9章变压器的选择计算 (36)9.1主变压器的选择 (36)9.2厂用高压变压器的选择 (36)第10章短路电流计算 (38)10.1短路电流计算接线图 (38)10.2参数计算 (38)10.3500kV母线短路(k1) (39)10.4发电机出口短路(k2) (40)10.5厂用高压工作变压器6kV一段短路(k3) (42)10.6备用/启动变压器6kV一段短路(k4) (44)10.7计算结果列表 (46)第11章电气设备和导体的选择计算 (47)11.1 500kV高压设备的选择 (47)11.1.1 高压断路器的选择 (47)11.1.2 高压隔离开关的选择 (47)11.1.3 电流互感器的选择 (48)11.1.4 电压互感器的选择 (48)11.1.5 并联电抗器的选择 (49)11.26kV高压开关柜的选择 (49)11.3裸导体的选择 (50)11.3.1500kV主母线的选择 (50)11.3.2 发电机出口主封闭母线选择 (52)11.3.3 共箱封闭母线选择 (52)第12章防雷保护设计 (54)12.1 避雷针的布置图 (54)12.2避雷针高度的确定 (54)总结 (56)致谢 (57)参考文献......................................................................................................... 错误!未定义书签。

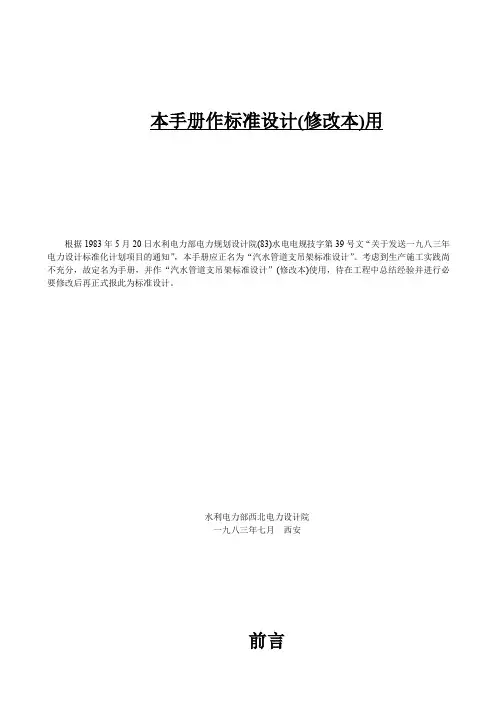

本手册作标准设计(修改本)用根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。

考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。

水利电力部西北电力设计院一九八三年七月西安前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。

随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。

支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。

支吊架工厂化专业生产是电力工业高速发展的一个重要措施。

它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。

本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。

本手册的内容分两部分：第一部分：支吊架零部件及附录；第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1 管部、连接件、根部索引----------------------------------------------------------------------------5 组装示意图----------------------------------------------------------------------------------------------11 管部-------------------------------------------------------------------------------------------------------16 连接件----------------------------------------------------------------------------------------------------63 根部-------------------------------------------------------------------------------------------------------88 附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。

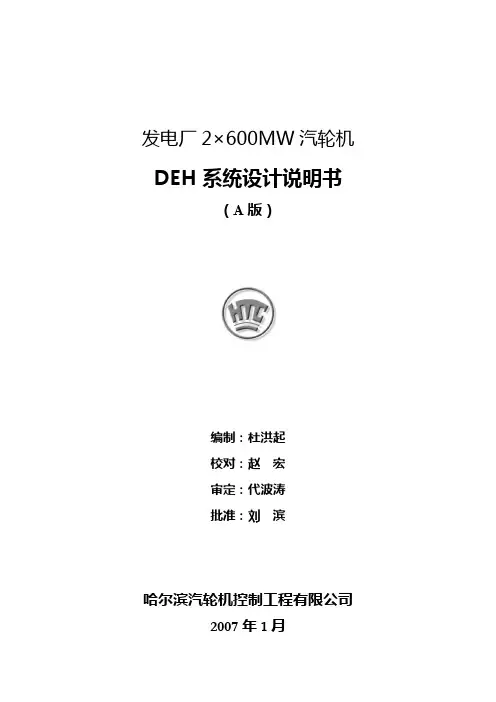

发电厂2×600MW汽轮机DEH系统设计说明书（A版）编制：杜洪起校对：赵宏审定：代波涛批准：刘滨哈尔滨汽轮机控制工程有限公司2007年1月1. 工程概况发电厂工程2×600MW机组系哈尔滨汽轮机厂有限责任公司引进日本东芝公司技术生产的NZK600-16.7/538/538-1型亚临界、一次中间再热、三缸、四排汽(双分流低压缸) 单轴空冷凝汽式汽轮发电机组，系统为单元制热力系统，发电机为哈尔滨电机厂QFSN-600-2发电机。

发电厂600MW汽轮机采用高中压缸联合启动方式冲转，2450rpm暖机，转速达到2150RPM时中主门全开，机组继续升速、带负荷。

每台机组配有两个高压主汽门（TV）、四个高压调门（GV）、两个中压主汽门（RSV）和两个中压调门（IV）。

机组启动运行方式：定－滑－定运行，高中压缸联合启动负荷性质：带基本负荷，可调峰运行周波变化范围：48.5～51.5Hz机组额定出力：600MW主汽门前蒸汽压力：16.7MPa（a）主汽门前蒸汽温度：538℃中联门前蒸汽压力： 3.39MPa（a）中联门前蒸汽温度：538℃背压： 4.90kPa（a）机组工厂编号：K01A发电厂600MW汽轮机调节系统为高压抗燃油型数字电液调节系统（简称DEH），电子设备采用了上海西屋控制系统有限公司的OV ATION系统，液压系统采用了哈尔滨汽轮机控制工程有限公司成套的高压抗燃油EH装置。

本说明书仅涉及发电厂DEH电气部分，液压部分请参考相关资料。

2. 系统配置及组成发电厂DEH的控制系统硬件采用了上海西屋控制系统有限公司的OV ATION系统。

发电厂DEH系统由两个控制柜(DPU41/91、DPU42/92);一套Ovation 工程师/高性能工具库工作站；一套Ovation操作员工作站组成。

Ovation控制器建立在开放的工业标准基础之上，是最有效的工业过程控制器。

由于在系统心脏配有英特尔奔腾处理器，Ovation 控制器能使发展极为迅速的微处理技术容易地结合进系统中。

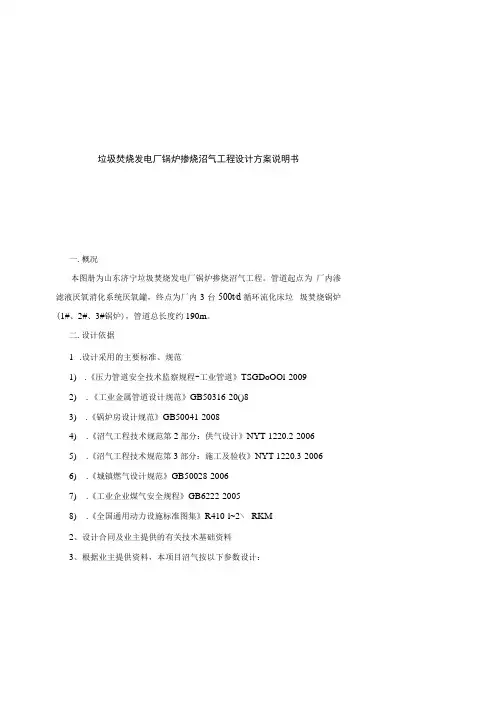

垃圾焚烧发电厂锅炉掺烧沼气工程设计方案说明书一.概况本图册为山东济宁垃圾焚烧发电厂锅炉掺烧沼气工程。

管道起点为厂内渗滤液厌氧消化系统厌氧罐，终点为厂内3台500t∕d循环流化床垃圾焚烧锅炉(1#、2#、3#锅炉)，管道总长度约190m。

二.设计依据1.设计采用的主要标准、规范1).《压力管道安全技术监察规程-工业管道》TSGDoOOl-20092).《工业金属管道设计规范》GB50316-20()83).《锅炉房设计规范》GB50041-20084).《沼气工程技术规范第2部分：供气设计》NYT 1220.2-20065).《沼气工程技术规范第3部分：施工及验收》NYT 1220.3-20066).《城镇燃气设计规范》GB50028-20067).《工业企业煤气安全规程》GB6222-20058).《全国通用动力设施标准图集》R410-l~2∖ RKM2、设计合同及业主提供的有关技术基础资料3、根据业主提供资料，本项目沼气按以下参数设计：沼气成分（业主提供）CH4： 81.0%H2S: 0.09%N2： 0.00%CO2: 17.0%O2： 0.00%H2： 1.00%H2O: 0.91%低位发热量Qnei：33250kJ∕Nm3沼气压力（厌氧罐）：1000~2400Pa沼气温度：20℃（常温）一期最大供气量供气量：4000m3∕d（20°C）一期二期最大供气量供气量：7500m3∕d（20°C）三.设计说明1.设计参数根据业主气源的特点以及用气的要求，沼气管道按流量为300m7h （即加压风机风量）设计：管道编号：FG01-08输送介质：沼气设计压力：IoKPa工作压力：9. 8KPa设计温度：40℃工作温度：20℃管道类级别：工业管道GC2管道材质及规范：OCrI8Ni9, GB/T 14976-2012流体输送用不锈钢无缝钢管规格：Φ114×5> Φ89×4.5> Φ32×32.工艺流程及布置山于场地限制，本系统不设沼气缓冲罐，渗滤液厌氧消化系统产生的沼气经管道通过控制阀组、增压风机，再通过厂区架空管道分别引至「3#锅炉炉前下二次风管锅炉入口后送入锅炉燃烧，预留4#锅炉接口。

1000 MW凝汽式发电机组全厂原则性热力系统的设计学院：交通学院专业：热能与动力工程姓名：高广胜学号：1214010004指导教师：李生山2015年12月1000MW热力发电厂课程设计任务书1.2设计原始资料1.2.1汽轮机形式及参数机组型式:N1000-26.25/600/600（TC4F ）超超临界、一次中间再热、四缸四排气、单轴凝汽式、双背压额定功率：P e =1000MW主蒸汽参数：P 0=26.25MPa ，t 0=600℃高压缸排气：P rh 。

i =6.393MPa ，t rh 。

I =377.8℃再热器及管道阻力损失为高压缸排气压力的8%左右。

MPa 5114.0MPa 393.608.0p rh =⨯=∆中压缸进气参数：p rh =5.746MPa ，t rh =600℃汽轮机排气压力：P c =0.0049MPa给水温度：t fw =252℃给水泵为汽动式，小汽轮机汽源采用第四段抽汽，排气进入主凝汽器；补充水经软化处理后引入主凝汽器。

1.2.2锅炉型式及参数锅炉型式：HG2953/27.46YM1型变压运行直流燃煤锅炉过热蒸汽参数：p b =27.56MPa ，t b =605℃汽包压力：P drum =15.69MPa额定蒸发量：D b =2909.03t/h再热蒸汽出口温度：603t 0.rh b=℃ 锅炉效率：%8.93b =η1.2.3回热系统本热力系统共有八级抽汽，其中第一、二、三级抽汽分别供给三台高压加热器，第五、六、七、八级分别供给四台低压加热器，第四级抽汽作为高压除氧器的气源。

七级回热加热器均设置了疏水冷却器，以充分利用本机疏水热量来加热本级主凝结水。

三级高压加热器和低压加热器H5分别都设置内置式蒸汽冷却器，为保证安全性三台高压加热器的疏水均采用逐级自流至除氧器，四台低压加热器是疏水逐级自流至凝汽器。

汽轮机的主凝结水经凝结水泵送出，依次流过轴封加热器、四台低压加热器、除氧器，然后由汽动给水泵升压，在经过三级加热器加热，最终给水温度为252℃。

毕业设计（论文）电气与信息工程学院电气工程及其自动化专业电气0903 班题目新建300MW火电厂电气系统总体方案与布置设计任务起止日期：2013 年月日～2013 年月日学生姓名黄湘伟学号200924050321指导教师陈元新教研室主任年月日审查院长年月日批准绪论一、我国的电力工业发展现状简介我国建成的第一座火力发电厂的标志是1882年7月26日在上海建设成功地上海电气公司。

而我国的水力发电是从1912年农历4月12日开始，在我国西南地区的云南昆明附近地螳螂川上修建成功地石龙坝水力发电厂，并且配备了两台240kW的水轮发电机组。

这也就是我国的电力工业发展被全世界人民公认的起点。

就在新中国成立后，中国的电力工业有了飞跃式的发展，尤其在1978年之后，国家实行改革开放等等一系列优良政策，以及发展国民经济地正确决策从而使得我国综合国力得到了极大地提高。

与此同时，我国的电力工业也因此而取得了突飞猛进、举世瞩目的辉煌成就。

直到1955年末，全中国的年发电量已经达到了近10000亿kW·h，仅次于美国而位列世界排名第二位。

截止到2007年底，全中国发电机的装机总容量达到了7.1329亿kW，同比增长了14.36%。

据相关专家的预计，在2020年前后，全中国的发电机组装机总容量将有可能超越美国，从而位列世界第一。

目前，我国最大的火力发电机组单机装机容量已经达到了100万kW（玉环火力发电厂），最大的水电机组单机装机容量也达到了70100万kW（三峡水力发电站），最大的核电厂发电机组单机装机容量达到了100100万kW（田湾核电站）。

华东、华北、东北和华中四大国家电网的总容量均已经超过了4000万kW。

然而，由于太阳能和风能发电技术还不是很成熟，而核电技术投入成本又很高，再者核电的污染也很严重。

所以，火力发电将仍然是我国目前主要的发电方式。

随着社会经济与科学技术的飞跃式发展，城市社会对电能的需求量也越来越大，对电能质量的要求也越来越高。

大屯发电厂135MW机组DEH设计及操作使用说明书大屯发电厂DEH控制系统为纯电调系统，整套系统采用北京ABB贝利控制有限公司的sym phony控制系统（软硬件由北京ABB贝利有限公司提供），液压部分采用常规低压透平油系统。

直接由DEH通过电液转换器进行控制调节汽阀油动机，以达到控制汽机转速和负荷的目的。

DEH控制系统主要具有下列功能：*转速控制*超速保护控制*主汽压力低限控制*遥控主汽压力低限控制*高负荷限制*低负荷限制*阀位限制*功率限制*遥控控制功能*转速及其他重要信号3选2功能*手动自动无扰切换1、工作原理DEH控制系统主要由两部分组成DEH控制柜液压系统DEH控制柜接受现场输入如OPS（转速），MW（功率），TP （主汽压力)等信号，及运行人员通过CRT发出指令，经过内部计算，送出GVSPT(高压调门控制信号），IVSPT(中压调门控制信号），OPCO（电超速信号）等去控制电液转换器，电磁阀等现场设备，再通过液压执行机构——油动机，去控制各蒸汽阀门（见汽机阀门布置图）。

DEH控制信号详见输入输出I/O清单，液压系统、DEH控制柜详见控制逻辑图及传递图。

2、DEH的控制方式正常运行时，用鼠标直接对CRT画面上的按键进行操作，需要输入数值时调出数字键盘上键入。

供操作员监视的画面有：DEH控制画面——DEH OVERVIEW汽机升速画面——DEH ATC画面可以通过画面主菜单(DEH MENU)调用，也可在屏幕顶端点击按钮相互切换。

DEH包括有以下控制方式：手动控制方式(TM)自动控制方式（OA）遥控控制方式（ADS)自动同期控制方式（AS)自动透平控制方式（ATS）在自动控制方式下，包含如下几种限制模式:主汽压力低限制(TPL)遥控主汽压力低限制（RTPL)阀门限制（VLVPOS)高负荷限制（HILOAD)低负荷限制（LOLOAD)在自动控制方式下，包含如下回路模式：功率回路的投入/切除（MWLOOP)一次调频回路的投入/切除（FRELOOP)手动控制方式时运行人员通过CRT上的手动增减按钮直接改变DEH输出，时一种开环的控制方式，直接去控制调节气阀的开度；自动控制方式则通过CRT画面操作，改变转速/负荷设定值，对DEH输出进行闭环控制；遥控，同期，ATC等其他方式，也必须在自动控制方式下才能进行。

某2×600mw发电厂烟气脱硫工程施工组织设计1工程概况1.1发电有限公司一期2×600MW机组为新建工程，地点为县××发电有限公司内，规划容量为4×600MW，一期工程建设规模为2×600MW超临界国产燃煤发电机组。

1.2××发电有限公司一期2×600MW机组工程二台机组均设有脱硫装置，与发电工程同期建设；每台机组配备1台最大连续出力为1900/h的锅炉，烟气经静电除尘器除尘后进行脱硫。

每台锅炉设有一套石灰石－石膏湿法脱硫工艺进行全烟气脱硫，在设计煤种及校核煤种、锅炉最大工况(BMCR)、处理100%烟气量条件下脱硫装置脱硫率保证值分别不小于95.5％。

1.3主体工程计划#1机组2008年9月26日完成168小时试运，#1脱硫装置计划于2008年9月26日完成168小时试运；#2机组2008年12月6日前完成168小时试运，#2脱硫装置计划于2008年12月6日完成168小时试运。

1.4脱硫系统采用一炉一塔制。

吸收塔区域的主要设备包括：吸收塔、循环浆液泵、增压风机、氧化风机、烟道等。

主要建筑物包括：电控楼、氧化风机和循环浆泵房，均布置在锅炉尾部烟道的西侧，采用室内与露天布置结合的方式，吸收塔、升压风机等露天布置。

升压风机布置在FGD上游热烟道上，电气控制楼布置在二台GGH之间。

1.5公用部分主要包括吸收剂(石灰石浆液)制备系统、事故浆液系统、脱硫电控楼、石膏脱水系统、废水处理系统、工艺水系统及气源、水源等引接系统，其中(石灰石浆液)制备系统、石膏二级脱水系统，工艺水系统，压缩空气系统，事故浆液系统为两炉公用。

1.6 工艺楼布置在电控楼的东侧，工艺楼外北侧布置事故浆罐、工艺水箱。

1.7 工程简要描述在脱硫岛EPC范围内的石灰石 — 石膏湿法全烟气脱硫工艺装置，至少包括以下部分：— 烟气系统— 吸收系统装置— 石灰石浆液制备系统— FGD石膏脱水及贮存系统— 石膏浆液排空及回收系统— 工艺水供应系统— 脱硫废水处理系统— 脱硫岛范围内的钢结构、楼梯和平台— 防腐、保温和油漆— 检修起吊设施— I&C— 电气系统— 采暖、通风、除尘及空调— 给排水系统— 通讯— 消防及火灾报警— KKS编码（至部件级）— 土建工程（含基础工程）— 安装工程— 设计— 技术服务— EPC工程除明确为招标人工作范围外的其他项目2编制依据及说明2.1《××发电有限公司一期2×600MW超临界工程辅机设备采购设备采购合同》2.2 《××发电有限公司一期2×600MW超临界工程辅机设备采购设备采购合同技术协议》2.3 《××发电有限公司2×600MW机组工程施工组织总设计》2.4 《火力发电工程施工组织设计导则》（2003年版）2.5 《电力建设技术施工技术管理导则》（2003年版）2.6 《火电施工质量及验评标准》（电气部分使用2002年版，土建部分使用2005年版，调试部分使用××集团2006年版，其他部分使用现行有效版本）2.7 中华人民共和国国务院令第393号（建设工程安全生产管理条例）2.8 ××集工[2004]78号文中国××集团项目公司工程文明施工管理办法，中国××集团公司安全生产工作规定2.9 ××集工[2004]122号文中国××集团项目公司工程建设安全健康与环境管理工作规定（试行）2.10 《××发电有限公司一期2×600MW机组烟气脱硫岛EPC总承包工程初步设计》2.11 《××发电有限公司一期2×600MW机组烟气脱硫岛EPC总承包合同》2.12企业标准《FGD制造、施工及验收技术规范》2.13 已经会审的设计图纸2.14 制造厂设备图纸及相关技术文件2.15 ××发电有限公司一期2×600MW工程已签订的合同，招投标文件，有关技术协议2.16国内同类型工程的工程管理经验、工程管理文件、资料以及搜集其他工程的相关资料2.17现场情况调查资料3工程总体目标3.1 质量目标“科学管理、精心施工、优质服务、追求完美”；牢固树立“百年大计，质量第一”的指导方针，当质量与工期、质量与成本发生矛盾时，必须把质量放在首位；工程质量管理工作坚持“依靠群众、专群结合、预防为主”的方针，认真贯彻IS09000系列标准，建立健全质量体系，实行全员、全过程、全方位的质量管理，建设FCD品牌工程；工程质量达到同类装置优质水平。

摘要电力工业是国民经济的重要行业之一，它既为现代化工业、农业、科学技术和国防提供必不可少的动力，且和广大人民群众的日常生活有着密切的联系，我国具有丰富的能源资源，发电厂是把各种天然能源，如煤炭、水能、核能等转换为电能的工厂，以满足人民生活的需要。

基于发电厂的重要地位，在建设它之前，就要对它进行合理的规划、设计。

设计时要切合实际、安全适用、技术先进、综合经济效益好。

本次设计共分为七部分。

第一部分是厂用变压器及主变压器的选择。

根据厂用负荷情况对厂用变压器进行选择，然后再选择主变压器。

第二部分是电气主接线和厂用电接线的选择。

电气主接线我“采用双母带旁路接线，以提高供电的可靠性。

厂用电接线按照：按炉分段”原则。

第三部分是短路计算。

短路计算分为三相对称短路电流计算和不对称短路电流计算。

计算方法采用运算曲线法。

第四部分是电器设备的选择。

主要对断路器、隔离开关、电压和电流互感器和母线进行选择。

220KV 侧的母线我选用软导线；从发电机出线端子的主回路母线，自主回路母线引出至厂用高压变压器和电压互感器、避雷器等设备柜的各分支，采用封闭母线。

第五部分是对高压配电装置进行选择。

我选用分相中型。

第六部分是防雷保护设计。

全所共采用八根避雷针进行保护。

第七部分是继电保护及自动装置的配置。

关键词: 断路器, 变压器, 母线。

AbstractElectric power industry is very important in country life.Itsupplies motivit y for our industryagriculture science technique.Wehave weath y resource.Power station makes all kinds of source intoelectricsuch as coal water powernuclear energy.Because it is so important .We should plan it before builting.Itrequires factsaft yadvanced and reasonable.The paper is divided into seven parts.The first :selecting thetransformer of factory and the main transformer.According to the loadof the factory. I can select the transformer of the factory .Then I canselect the main transformer .The second:selecting the main electricalwiring and the wiring of the factory . I select two buses with bybassinthe main wiring .It can enhance the reliabilit y .According to theprinciple of boiler subsection .I select the wiring of factory. The thirdthe count of short circuit current .The count of short circuit currentinclude the s yinmetry of three-phase and uns ymmetry. I select themethod of operation curve .The fouth : selecting the equipment .I selectbreaker insulatorcurrent transformervoltage transformer and selectingthe bus . I use the soft line in the bus of 220KV. Form the high-voltagetransformer and the voltage transformer and the lightning arrest .Iselect the sealed bus.The fifth :selecting the distribution install. Ichoose divided-phase middle install in the high-voltage distributioninstall. The sisth:the design of avoiding thunderbolt .I choose eightneedles using the protection The seventh: the protection of the relay ..Key words :breaker ,transformer ,bus .目录摘要 (I)绪论 (1)第1章概述 (2)1.1概述 (2)1.2本次设计的内容 (2)1.3本次设计的任务 (3)第2章发电厂主变压器的选择 (4)2.1发电厂主变压器台数和容量的确定 (4)2.2主变压器型式的确定和调压方式的选择 (5)2.3主变压器中性点接地方式的选择 (7)第3章电气主接线的设计 (8)3.1设计电气主接线的依据和基本要求 (8)3.2发电厂电气主接线设计 (9)第4章发电厂自用电接线设计 (13)4.1厂用电设计的基本要求和原则 (13)4.2高压厂用变压器的选择 (13)第5章短路电流计算 (17)5.1短路电流计算的目的 (17)5.2短路计算点的确定及短路电流的计算 (18)第6章载流导体和电气设备的选择及校验 (20)6.1电气设备的选择原则 (20)6.2导体的选择及校验 (21)6.3高压断路器和隔离开关的选择及校验 (25)6.4互感器的选择及校验 (29)第7章发电机—变压器组保护的特点及其配置 (37)7.1发电机—变压器组保护的特点 (37)7.2发电机—变压器组保护的配置 (38)第8章发电厂防雷规划 (39)8.1发电厂的防雷保护概述 (39)8.2发电厂防雷措施 (39)第9章展望 (41)致谢 (43)参考文献 (44)附录 (45)绪论随着社会的发展，电能被日益广泛的应用于工农业生产以及人民的日常工作中。
