螺丝机控制器手持版说明书V汇总

智能螺丝机控制系统QZ-NC05A（手持版）V4.2说明书东莞全职数控科技有限公司目录1.产品介绍 (3)1.1产品概述 (3)1.2功能简介 (3)1.3功能特性 (3)1.4产品列表 (4)2.接线说明图 (5)2.1系统连接示意图 (5)2.2输入输出定义说明 (6)2.3安装尺寸 (7)3.按键说明 (8)3.1手持盒按键图 (8)3.2手持盒按键说明 (9)4.手持盒操作说明 (10)4.1开机画面介绍 (10)4.2主菜单功能介绍 (13)4.3新增功能介绍 (20)4.4插入指令操作 (22)4.5删除指令操作 (22)4.6复制指令操作 (22)4.7阵列复制操作 (23)4.8平台复制 (23)4.9系统 (24)5.注意事项 (26)5.1装机事项 (26)5.2常见问题说明与故障排除 (27)1.产品介绍1.1产品概述QZ-NC05A是由本公司专业数控团队为螺丝机行业量身定做的低成本、高浓缩、高集成度的单/双Y 轴，四轴，五轴，智能螺丝机控制系统。

具有吹螺丝和取螺丝两种方案，广泛应用于全自动螺丝机领域。

1.2功能简介1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。

2、具有吹料和吸料两种运用模式；3、吸料模式下支持多螺丝仓；4、支持扩展应用，比如锁完螺丝点胶、焊接、检测、搬运、装配等等；5、支持双工作平台和双启动模式；6、支持4轴工作模式（控制工件旋转），可以扩展到5轴的应用（定制）7、支持出现故障时，选择重打或跳过模式；8、具有区域阵列复制，平台复制，批量编辑，单步运行等功能。

9、动作参数编辑完毕，通过串口将动作参数下载到控制器中，即可脱机独立运行。

同时动作参数也保存到手持盒中，方便调用；10、可存储数百个加工文件，每个文件可支持1000个螺丝位，使用时调出即可。

11、支持Modbus_rtu主机模式，可以访问外部智能模块。

12、支持视觉对位(对角拍MARK点)进行工件校正。

自动螺丝机说明书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT自动锁螺丝机（SCREW-160/180II/320 ）目录一、自动锁螺丝机功能简介 (01)二、主画面概要 (01)三、主界面功能介绍 (02)四、参数设置界面介绍··················-03～04-五、螺丝规格界面介绍 (05)六、教导（模拟手柄）界面介绍 (06)七、步骤镜像界面介绍 (07)八、参数复制界面介绍 (08)九、其他设置界面介绍 (09)十、坐标校正界面介绍 (10)十一、文件管理界面介绍 (11)十二、产量报表界面介绍 (12)十三、USB复制界面介绍 (13)十四、螺丝供给器和电批调节 (14)十五、程序制作简易流程 (15)十六、故障排除 (16)十七、维护与保养 (17)十八、技术参数 (17)十九、售后服务 (18)二十、注意事项 (18)二十一、易损伤配件表···················-19～22-一、自动锁螺丝机功能简介1.全中文界面，动态显示运行状态，直观可见的参数2.密码保护功能、保护系统参数不被随意更改3.程序之间有阵列复制、参数复制功能4.程序具有坐标部分校正、整体校正功能、节省手动调试程序的时间5.具备插入、手动输入坐标、删除功能、方便快速修改及制作程序6.单步自动定位功能，极大的方便程序的制作确认及坐标修复等7.大容量储存数据程序使用时可随意切换调用8.自动防呆感应、流水式作业平台高效、节省人工、节约成本二、主要面概要人机界面由以下供13界面组成：1.主界面2.参数设置3.螺丝规格4.教导5.步骤镜像6.参数复制7.其他设置8.坐标校正9.文件管理10.产量报表11.U SB复制-1- 三、主界面功能介绍术语说明：-2- 术语说明：四、参数设置界面介绍-3- 术语说明：-4- 五、螺丝规格界面介绍术语说明:-5- 六、教导(模拟手柄)界面介绍术语说明：-6- 七、步骤镜像界面介绍术语说明:-7-八、参数复制界面介绍-8- 九、其它设置界面介绍术语说明：-9- 术语说明：十、坐标校正界面介绍术语说明：-10- 术语说明：十一、文件管理界面介绍术语说明：-11- 术语说明：十二、产量报表界面介绍术语说明：-12- 十三、USB复制界面介绍术语说明：-13-十四、螺丝供料器和电批调节术语说明：电批示意图术语说明：-14-十五、程序制作简易流程-15-十六、故障排除-16- 十七、维护与保养十八、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度： -10℃-+40℃·储存和工作温度：≤60-85%-18-十九、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：1.机器在贵公司人员进行搬运下所造成的损坏。

自动锁螺丝机（SCREW-160/180II/320 V4.0）目录一、自动锁螺丝机功能简介 (01)二、主画面概要 (01)三、主界面功能介绍 (02)四、参数设置界面介绍··················-03～04-五、螺丝规格界面介绍 (05)六、教导（模拟手柄）界面介绍 (06)七、步骤镜像界面介绍 (07)八、参数复制界面介绍 (08)九、其他设置界面介绍 (09)十、坐标校正界面介绍 (10)十一、文件管理界面介绍 (11)十二、产量报表界面介绍 (12)十三、USB复制界面介绍 (13)十四、螺丝供给器和电批调节 (14)十五、程序制作简易流程 (15)十六、故障排除 (16)十七、维护与保养 (17)十八、技术参数 (17)十九、售后服务 (18)二十、注意事项 (18)二十一、易损伤配件表···················-19～22-一、自动锁螺丝机功能简介1.全中文界面，动态显示运行状态，直观可见的参数2.密码保护功能、保护系统参数不被随意更改3.程序之间有阵列复制、参数复制功能4.程序具有坐标部分校正、整体校正功能、节省手动调试程序的时间5.具备插入、手动输入坐标、删除功能、方便快速修改及制作程序6.单步自动定位功能，极大的方便程序的制作确认及坐标修复等7.大容量储存数据程序使用时可随意切换调用8.自动防呆感应、流水式作业平台高效、节省人工、节约成本二、主要面概要人机界面由以下供13界面组成：1.主界面2.参数设置3.螺丝规格4.教导5.步骤镜像6.参数复制7.其他设置8.坐标校正9.文件管理10.产量报表11.U SB复制-1- 三、主界面功能介绍术语说明：元素名称说明元素类型单位程序程序序号数字显示- 名称产品名称文本显示- 步骤显示当前工作的步骤编号数字显示--2- 术语说明：四、参数设置界面介绍-3-术语说明：元素名称说明元素类型单位序号程序序号数字输入- 名称产品型号数字输入- 步骤显示当前设定编辑的步骤编号数字输入-类型当前步骤动作类型：“锁”表示锁附步骤，“气缸”表示夹紧步骤，“无”表示没有动作步骤，“结束”表示回到原点选项-Y1/Y2选择Y1/Y2付锁参数设定的工作区域选择按键- 规格M 进入螺丝规格选择界面按键- 吸取螺丝长度设定数字MM L 自动吸取螺丝位置坐标设定（长按）按键- Y1 Y1当前步骤的三轴坐标设定（长按）按键- Y2 Y2当前步骤的三轴坐标设定（长按）按键- 提升Z 付锁后Z轴提升高度设定（长按）按键- Y1正反Y1工作产品正反面检测按键- Y2正反Y2工作产品正反面检测按键- 坐标X、Y、Z三轴的实时坐标显示数字显示MM 定位批头自动运行到设定的对应坐标位置按键-机械手点击进入机械手操作按键- 电批转实时控制电批工作转动按键- 真空吸实时控制真空吸取螺丝按键- Y1夹紧实时控制Y1锁附区夹具气缸动作按键- Y2夹紧实时控制Y2锁附区夹具气缸动作按键- 插入在当前步骤顺序前增加一个步骤按键- 删除删除当前步骤- - 教导调出教导（模拟手柄）界面- - 镜像进入镜像界面按键参数复制进入参数复制界面按键返回返回主界面按键--4-五、螺丝规格界面介绍术语说明:元素名称说明元素类型单位M 螺丝规格选择数字输入- 标准/自攻锁螺丝方式选择选项- 自攻速度自攻方式锁螺丝的锁附速度数字输入- 规格标准的螺丝规格文本显示- 速度标准规格螺丝的对应锁附速度（且供参考）数字输入MM/S 锁附加减速时锁附加/减的时间数字输入S 返回返回参数界面按键--5-六、教导(模拟手柄)界面介绍术语说明：元素名称说明元素类型单位↑Y 轴向后移动按键- ↓Y 轴向前移动按键- ←X 轴向左移动按键- →X 轴向右移动按键- ▲Z 轴向上移动按键- ▼Z 轴向下移动按键- 慢速度移动快/慢切换按键--6-七、步骤镜像界面介绍术语说明:-7- 八、参数复制界面介绍-8- 九、其它设置界面介绍术语说明：-9- 术语说明：十、坐标校正界面介绍术语说明：-10- 术语说明：十一、文件管理界面介绍术语说明：-11- 术语说明：十二、产量报表界面介绍术语说明：-12- 十三、USB复制界面介绍术语说明：-13- 十四、螺丝供料器和电批调节术语说明：电批示意图术语说明：-14-十五、程序制作简易流程-15- 十六、故障排除-16- 十七、维护与保养十八、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：0.5-0.6Mpa·外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度：-10℃-+40℃·储存和工作温度：≤60-85%-18-十九、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：1.机器在贵公司人员进行搬运下所造成的损坏。

正中新自动锁螺丝机使用说明书（手持盒版）V6.6说明书深圳市正中新自动化设备有限公深圳市正中新自动化设备有限公司目录第一章.概述 (2)1.机台结构 (2)2.设备型号说明 (3)3.主界面内容分布说明 (3)4.手持编程器按键说明 (4)第二章. 教导程序和参数设置说明 (6)1.工作原理 (6)2.教导程序 (6)3.参数设置 (9)第三章.常见故障排除 (15)第四章.日常操作保养及注意事项 (16)1.日常员工操作流程： (16)2.日常保养： (16)3.注意事项： (16)第五章. 耗材及易损件 (17)第六章. 售后服务 (18)第七章. 注意事项 (18)深圳市正中新自动化设备有限公司第一章 .概述1.机台结构2.设备型号说明上图机器型号为 ZT-L533113.主界面内容分布说明1.文件序号及文件名，“001”为序号，“程序001”为文件名。

2. 文件最新被修改的时间。

3.打开加工文件图标，可用“切换”按键将光标切换到该图标。

4.“撤销”“重做”状态指示图标，可达的“撤销”“重到 30 次做”次数，如该图标为灰色则无可操作的“撤销”或“重做”。

5.表示该加工文件被编辑过，需要做“除错”操作，如该图标为灰色则该文件已“除错”通过。

6.该文件未锁定，该文件已被锁定，机器已被锁定。

7.手动移动速度，分“快、中、慢”速，按“速度”键轮流切换。

8.工件计数器，前面的数值为工件计数值，后面的数值为设定要加工的工件数，如工件计数值达到设定要加工的工件数值则会提示工件计数已满。

9. U 盘插入，无 U 盘插入。

10. 拼音输入、数字输入、小写字母输入、大写字母输入，在字符输入状态下按“#”键可以切换输入法。

4.手持编程器按键说明1.手动 Z 轴向上移动。

2.手动 Z 轴向下移动。

3.手动 Y 轴向前移动。

4.手动 Y 轴向后移动。

5.手动 X 轴向左移动。

6.手动 X 轴向右移动。

7.手动移动速度“慢、中、快”速切换。

自动锁螺丝机（SCREW-160/180II/320 V4.0）目录一、自动锁螺丝机功能简介 (01)二、主画面概要 (01)三、主界面功能介绍 (02)四、参数设置界面介绍··················-03～04-五、螺丝规格界面介绍 (05)六、教导（模拟手柄）界面介绍 (06)七、步骤镜像界面介绍 (07)八、参数复制界面介绍 (08)九、其他设置界面介绍 (09)十、坐标校正界面介绍 (10)十一、文件管理界面介绍 (11)十二、产量报表界面介绍 (12)十三、USB复制界面介绍 (13)十四、螺丝供给器和电批调节 (14)十五、程序制作简易流程 (15)十六、故障排除 (16)十七、维护与保养 (17)十八、技术参数 (17)十九、售后服务 (18)二十、注意事项 (18)二十一、易损伤配件表···················-19～22-一、自动锁螺丝机功能简介1.全中文界面，动态显示运行状态，直观可见的参数2.密码保护功能、保护系统参数不被随意更改3.程序之间有阵列复制、参数复制功能4.程序具有坐标部分校正、整体校正功能、节省手动调试程序的时间5.具备插入、手动输入坐标、删除功能、方便快速修改及制作程序6.单步自动定位功能，极大的方便程序的制作确认及坐标修复等7.大容量储存数据程序使用时可随意切换调用8.自动防呆感应、流水式作业平台高效、节省人工、节约成本二、主要面概要人机界面由以下供13界面组成：1.主界面2.参数设置3.螺丝规格4.教导5.步骤镜像6.参数复制7.其他设置8.坐标校正9.文件管理10.产量报表B复制-1- 三、主界面功能介绍术语说明：-2- 术语说明：四、参数设置界面介绍-3- 术语说明：-4- 五、螺丝规格界面介绍术语说明:-5- 六、教导(模拟手柄)界面介绍术语说明：-6- 七、步骤镜像界面介绍术语说明:-7- 八、参数复制界面介绍-8- 九、其它设置界面介绍术语说明：-9- 术语说明：十、坐标校正界面介绍术语说明：-10- 术语说明：十一、文件管理界面介绍术语说明：-11- 术语说明：十二、产量报表界面介绍术语说明：-12- 十三、USB复制界面介绍术语说明：-13- 十四、螺丝供料器和电批调节术语说明：电批示意图术语说明：-14- 十五、程序制作简易流程-15- 十六、故障排除-16- 十七、维护与保养十八、技术参数·工作电压：220-240V AC·额定频率：50Hz·额定电流：5A·工作气压：0.5-0.6Mpa·外形尺寸：600*570*640 （L*W*H）·机器净重：50KG工作环境：·正常工作温度：-10℃-+40℃·储存和工作温度：≤60-85%-18-十九、售后服务本机自交货日起，提供一年保修，但以下所述不在免费保修条件内：1.机器在贵公司人员进行搬运下所造成的损坏。

恒控螺丝机说明书一、设备简介恒控螺丝机是一种高效、自动化的螺丝拧紧设备，专为各类生产线上的螺丝拧紧作业设计。

该设备采用先进的电气控制技术，可实现高精度、高速度的螺丝拧紧，提高生产效率，降低人工成本。

二、技术参数1. 电源：AC220V/50Hz2. 功率：1000W3. 最大拧紧力矩：300N·m4. 拧紧精度：±3%5. 最大拧紧速度：1000转/分钟6. 控制系统：PLC+触摸屏7. 外形尺寸：长×宽×高：1200mm×800mm×1500mm三、设备操作1. 将待拧紧的螺丝放入指定位置的料仓内。

2. 根据螺丝规格调整拧紧头的高度和角度。

3. 根据生产计划设定需要拧紧的螺丝数量和顺序。

4. 启动设备，观察设备运行状态，如有异常及时停机检查。

5. 设备运行结束后，及时清理料仓内的剩余螺丝。

四、设备维护1. 定期检查拧紧头是否磨损，如磨损及时更换。

2. 定期清理料仓内的杂物和积尘，保证设备正常运行。

3. 定期检查设备的电线、插头等部件是否破损或松动，如有问题及时处理。

4. 设备长期不使用时，应定期开机运行一段时间，保证设备正常运转。

五、故障排除如设备出现故障，可根据故障提示信息进行排查和处理。

如无法解决，应及时联系售后服务中心进行维修。

六、安全警示1. 操作过程中请勿将手伸入设备内部，防止受伤。

2. 设备出现异常时，请立即停机检查。

3. 请勿在设备附近放置杂物或易燃物品。

4. 非专业人员请勿擅自拆卸或维修设备。

5. 请勿在潮湿或阴暗环境下使用本设备。

6. 请勿将本设备用于非标准或未经认可的用途。

7. 在使用本设备前，请务必阅读并理解操作手册。

8. 在使用本设备时，请穿好适当的防护装备，如安全鞋、手套等。

9. 请定期检查并更新本设备的零部件和电线等部件，以确保安全使用。

10. 在使用本设备前，请务必检查电源线路是否安全、稳定且接地良好。

HK-4D2Y自动螺丝机控制系统使用手册目录第一章概述 (7)1.1 硬件 (7)1.2 软件 (8)1.3 配件 (8)1.4 主板底板安装尺寸图(高：42mm) (10)1.5 接口示意图 (11)1.6 可编程输入输出接口说明 (12)1.7 按钮及指示灯接口说明 (13)1.8 电机轴信号接口说明 (14)1.9 限位信号及回原点信号接口说明 (14)第二章主界面及按键说明 (16)2.1 主界面说明 (16)2.2 手持编程器按键说明 (17)2.3 程序选择及对准按键说明 (19)第三章快捷按键菜单说明 (21)3.1 打螺丝跟进参数设置 (21)3.2 延时时间参数设置 (21)3.3 电批参数设置 (21)3.4 送料器参数设置 (21)3.5 移动速度设置 (22)3.6 安全高度参数设置 (22)第四章菜单1 (23)4.1 第1页1.文件名编辑 (23)4.2 第1页2.生成默认参数 (23)4.3 第1页3.编辑多个编程点 (24)4.4 第1页4.设置标号 (24)4.5 第1页5.阵列 (24)4.6 第1页6.阵列展开 (25)4.7 第1页7.调用子程序 (25)4.8 第1页8.调用文件 (25)4.9 第1页9.程序跳转 (25)4.10 第2页1.有限次数循环 (25)4.11 第2页2.程序结束或返回 (26)4.12 第2页3.延时 (26)4.13 第2页4.暂停 (26)4.14 第2页5.输入信号编程 (26)4.15 第2页6.输出信号编程 (26)4.16 第2页7.工件计数器 (26)4.17 第2页8.回‘0’坐标位置 (26)4.18 第2页9.回原点 (27)4.19 第3页1.等待 (27)4.20 第3页2.产品到指定地方 (27)第五章菜单2 (28)5.1 第1页1.对准点设置 (28)5.2 第1页2.校准对准点 (28)5.3 第1页3.下移限制值设置 (29)5.4 第1页4.急停时输出信号设置 (29)5.5 第1页5.输出信号初始化设置 (29)5.6 第1页6.工件计数器设置 (29)5.7 第1页7.良品统计查看 (29)5.8 第1页8.取出产品停留位置 (30)5.9 第1页9.中途停止设置 (30)5.10 第2页1.工件和气缸延时 (30)5.11 第2页2.批头限制值设置 (30)5.12 第2页3.执行多少次后回原点 (31)5.13 第2页4.自动对针点设置 (31)5.14 第2页5.自动校准对准点 (31)5.15 第2页6.设置电批扭力测试位置 (31)5.16 第2页7.设置电批扭力测试参数 (32)5.17 第2页8.执行电批扭力测试 (32)5.18 第2页9.设置电批压力测试位置 (32)5.19 第3页1.执行电批压力测试 (32)5.20 第3页2.取螺丝测试 (32)5.21 第3页3.真空检测设置 (32)5.22 第3页4.空点设置 (33)第六章菜单3 (34)6.1 第1页1.移动到指定坐标 (34)6.2 第1页2.加工文件复制 (34)6.3 第1页3.DXF文件转换 (35)6.4 第1页4.对当前文件锁定/解锁 (35)6.6 第1页6.对菜单四锁定/解锁 (35)6.7 第1页7.当前文件锁定密码设置 (36)6.8 第1页8.机器高级锁定密码设置 (36)6.9 第1页9.菜单四锁定密码设置 (36)6.10 第2页1.输入口名称编程 (36)6.11 第2页2.输出口名称编程 (36)6.12 第2页3.按键声音设置 (36)6.13 第2页4.小键盘锁定/解锁 (36)6.14 第2页5.文件浏览及删除 (36)6.15 第2页6.设备信息 (36)6.16 第2页7.程序版本信息 (37)6.17 第2页8.更新应用程序 (37)6.18 第2页9.更新驱动程序 (37)6.19 第3页1.更新DSP程序 (38)6.20 第3页2.查看输入信号状态 (38)6.21 第3页3.从光标地址开始运行 (38)6.22 第3页4.查看按键输入状态 (38)6.23 第3页5.输出信号查看与控制 (39)第七章菜单4 (40)7.1 第1页1—3. XYZ轴参数设置 (40)7.2 第1页4.设置或修改密钥 (41)7.3 第1页5.日期/时间设置 ........................................................................ 错误！未定义书签。

多方向全自动连锁螺丝机控制系统用户手册目录一、系统简介 (3)二、系统功能 (3)2.1 系统首页 (3)2.2 服务器设置 (4)2.3 客户端设置 (7)2.4 多方向全自动连锁螺丝机条码设置 (8)2.5 日志查询 (9)2.6 螺丝尺码 (10)2.7 配码 (11)2.6工票条码设置 (13)2.8 裁片条码设置 (13)2.9 档案单据维护 (14)2.10 螺丝生产颜色组 (15)2.11 设备自动控制 (17)一、系统简介多方向全自动连锁螺丝机控制系统具有流水线、工作台、自动控制定位等功能。

可根据客户现场要求实行无人监控，既节约人工成本又提高了生产组装效率。

软件从合理化设计着手，提高每一配件的加工精度，产生部分加部分大于部分相加的简单代数和的效果。

将锁螺丝的效率发挥到了极致，基本上动作时间都可以控制在3秒左右，可以在不同方向实现同时锁付。

二、系统功能2.1 系统首页在多方向全自动连锁螺丝机控制系统安装完成后，点击桌面上的多方向全自动连锁螺丝机控制系统图标，进入多方向全自动连锁螺丝机控制系统登录界面，界面如下图所示：2.2 服务器设置由于系统是一个三层架构的系统，所以我们在运行该系统之前我们必须要先有一个服务器，然后在服务器端进行与数据库的联接，那么客户端就可能通过访问服务器端来调用数据库。

当数据库建立好之后。

进入“数据库服务器连接配置”页面，输入数据库服务器的名称（服务器的机器名），也可以是服务器的IP地址。

然后输入数据库名、用户名和口令。

如果是远程服务器连接，则在“应用服务器名”下面输入应用服务器的IP地址。

3、点击按钮，当弹出如图所示的提示，说明数据库配置成功，如果弹出下图所示的提示，说明数据库没有配置成功，需要重新设置一下。

然后，我们在右边窗口输入应用服务器名，在点击按钮，当弹出正确提示，说明服务器也配置成功，否则配置失败。

4、如果想进行多帐套之间的统计，则进入“多帐套连接配置”页面，界面如图所示。

正中新自动锁螺丝机使用说明书（手持盒版）V6.6说明书深圳市正中新自动化设备有限公深圳市正中新自动化设备有限公司目录第一章.概述 (2)1.机台结构 (2)2.设备型号说明 (3)3.主界面内容分布说明 (3)4.手持编程器按键说明 (4)第二章. 教导程序和参数设置说明 (6)1.工作原理 (6)2.教导程序 (6)3.参数设置 (9)第三章.常见故障排除 (15)第四章.日常操作保养及注意事项 (16)1.日常员工操作流程： (16)2.日常保养： (16)3.注意事项： (16)第五章. 耗材及易损件 (17)第六章. 售后服务 (18)第七章. 注意事项 (18)深圳市正中新自动化设备有限公司第一章 .概述1.机台结构2.设备型号说明上图机器型号为 ZT-L533113.主界面内容分布说明1.文件序号及文件名，“001”为序号，“程序001”为文件名。

2. 文件最新被修改的时间。

3.打开加工文件图标，可用“切换”按键将光标切换到该图标。

4.“撤销”“重做”状态指示图标，可达的“撤销”“重到 30 次做”次数，如该图标为灰色则无可操作的“撤销”或“重做”。

5.表示该加工文件被编辑过，需要做“除错”操作，如该图标为灰色则该文件已“除错”通过。

6.该文件未锁定，该文件已被锁定，机器已被锁定。

7.手动移动速度，分“快、中、慢”速，按“速度”键轮流切换。

8.工件计数器，前面的数值为工件计数值，后面的数值为设定要加工的工件数，如工件计数值达到设定要加工的工件数值则会提示工件计数已满。

9. U 盘插入，无 U 盘插入。

10. 拼音输入、数字输入、小写字母输入、大写字母输入，在字符输入状态下按“#”键可以切换输入法。

4.手持编程器按键说明1.手动 Z 轴向上移动。

2.手动 Z 轴向下移动。

3.手动 Y 轴向前移动。

4.手动 Y 轴向后移动。

5.手动 X 轴向左移动。

6.手动 X 轴向右移动。

7.手动移动速度“慢、中、快”速切换。

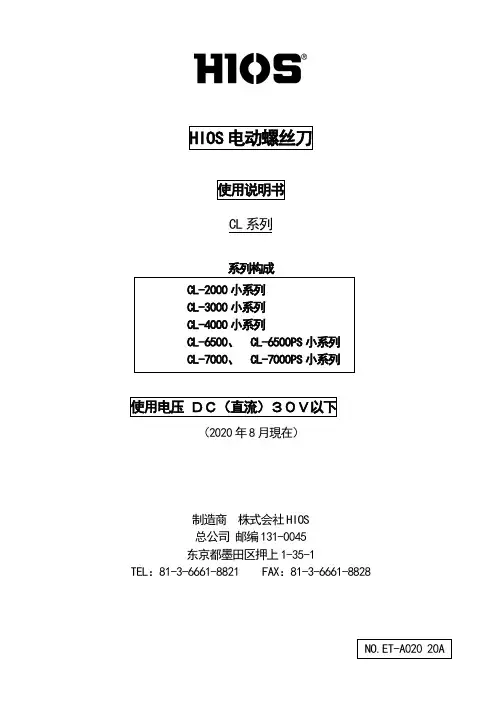

HIOS电动螺丝刀使用说明书CL系列系列构成CL-2000小系列CL-3000小系列CL-4000小系列CL-6500、CL-6500PS小系列CL-7000、CL-7000PS小系列使用电压ＤＣ（直流）３０Ｖ以下（2020年8月現在）制造商株式会社HIOS总公司邮编131-0045东京都墨田区押上1-35-1TEL：81-3-6661-8821 FAX：81-3-6661-8828NO.ET-A020 20A●为了使您掌握所选机种的使用方法及安全操作,请务必阅读随机附上的使用说明书,正确使用本产品。

●本安全操作注意规程属于一般安全性方面的说明书。

为安全使用请仔细阅读有关内容。

●请绝对不要在指定用途以外使用电动螺丝刀及变压器。

有关作业现场的注意事项 ●要时常整理、整顿作业现场的周围。

保持便于操作的生产作业环境。

●电动螺丝刀等电动工具要避免阳光直射。

●所使用的电压必须符合使用说明书所指定的电压额定值。

如果使用指定以外的电压的话机体将会发生故障诱发触电事故。

●进行生产作业时,聊天会使精神分散,集中力欠佳,是容易致伤引发事故的主要原因。

因此在生产作业时请集中精神进行安全操作。

！注意 ！ 警告１．变压器使用HIOS 直流电动螺丝刀，必须有专用变压器。

专用变压器从AC 插座直接获取电力，转换成低压电（各机种有所不同，HI 约为30V ，LOW 约为20V ），供给DC 螺丝刀。

推荐使用CLT-45，CLT-60变压器。

使其具有安全性能高，旋转噪音小等特点。

２．为安全使用●为了能安全使用本产品、请必须按照下面注意事项及警告使用产品。

●请不要以使用说明书指定以外的目的使用电动螺丝刀或变压器。

是引起故障或事故的原因。

●更换碳刷时，由于磨掉的碳粉致使绝缘效果降低，故请交给厂家或经销商进行维护检查。

一般每使用100万次或者每使用1年要做一次检查●请绝对避免与指定电压以外的电源进行连接。

万一发生触电事故或受伤等、本公司不承担责任。

自动锁螺丝机一和科技（常熟）有限公司2020年5月（第一版）操作程序。

本手册仅针对本机器，如对其它机器按照本手册操作引起损失，本公司恕不负责。

Project name自动锁螺丝机操作使用说明书目录1操作人员和维修人员的一般原则 (3)1.1电气 ........................................................................................................................................................................................... 4 1.2机械 ........................................................................................................................................................................................... 4 1.3开停机 ....................................................................................................................................................................................... 5 1.4 通道 .......................................................................................................................................................................................... 5 1.5 安全用具 .................................................................................................................................................................................. 5 1.6 安全检查表 (5)2外机按键介绍 .............................................................................................................................. 6 3全自动无刷电批介绍 .................................................................................................................... 7 4按键操作说明 .............................................................................................................................. 9 5机构部分说明 . (10)5.1 动作说明 ................................................................................................................................................................................ 10 5.2 工作原理 ................................................................................................................................................................................ 10 5.3机器治具保养方法 .. (10)6机器维护注意事项 (11)Project name自动锁螺丝机操作使用说明书1操作人员和维修人员的一般原则※ 不得在没有受过培训和没有资质的情况下在机器上进行工作。

H U I Z H I自动螺丝机控制系统使用手册第二章主界面及按键说明2.1主界面说明1.主界面内容分布说明。

2.文件序号及文件名，“001”为序号，“程序001”为文件名。

3.文件最新被修改的时间。

4.打开加工文件图标，可用“切换”按键将光标切换到该图标。

5.“撤销”“重做”状态指示图标，可达到30次的“撤销”“重做”次数，如该图标为灰色则无可操作的“撤销”或“重做”。

6.表示该加工文件被编辑过，需要做“除错”操作，如该图标为灰色则该文件已“除错”通过。

7.该文件未锁定，该文件已被锁定，机器已被锁定。

8.手动移动速度，分“快、中、慢”速，按“速度”键轮流切换。

9.工件计数器，前面的数值为工件计数值，后面的数值为设定要加工的工件数，如工件计数值达到设定要加工的工件数值则会提示工件计数已满。

10.U盘插入，无U盘插入。

11.拼音输入、数字输入、小写字母输入、大写字母输入，在字符输入状态下按“#”键可以切换输入法。

2.2手持编程器按键说明1.手动Z轴向上移动。

2.手动Z轴向下移动。

3.手动Y轴向前移动。

4.手动Y轴向后移动。

5.手动X轴向左移动。

6.手动X轴向右移动。

7.切换为Y1轴8.切换为Y2轴9.手动移动速度“慢、中、快”速切换。

10.退出菜单状态或取消输入对话框的操作。

11.光标在“加工程序编程点”区域和“快捷菜单栏”之间切换，在预览时变换平面。

12.执行分析当前加工程序文件的编程点是否合符编程要求，如符合编程要求则图标会变成灰色。

13.按下该按键则弹出当前界面状态下的一些帮助信息，按任意键退出信息。

14.预览当前加工程序文件X Y、X Z、Y Z平面的螺丝孔位置图形，按键变换平面，按其它任意键退出信息。

在螺丝批头使用限制时，按“预览”清除当前批头使用计数。

15.对编程点编辑的撤销和重做，可有30次操作，有效防止误操作。

16.在光标选定的编程点前面插入一个空白编程点。

17.主界面下删除光标选定的编程点，或菜单输入状态下做删除键用。

手持式自动锁螺丝机简介
一手持式自动螺丝机RDX-6600S特点：
1、提高效率：1分钟最快可锁60颗螺丝左右，比普通人工打螺丝效率提高1倍以上。

2、提高性能：机器主要运动撞击配件（分料器、批嘴）采用精密淬火工艺处理，增强机器
老化寿命；机器电子、气动控制配件采用日本SMC品牌和台湾品牌，增强了机器的运作稳定、可靠性。

3、提高清洁：不再用手直接接触螺丝，避免手部出汗接触螺丝而造成二次污染使螺丝生锈。

4、降低成本：一台供料主机可供两工位工人共同锁螺丝使用，比其它厂家一机一人用降低
设备成本。

5、降低噪音：采用涡轮方式上料与传统振动盘相比，体积与噪音更小，维护更方便，可摆
在工作台上或台下，节省宝贵的空间。

6、降低耗能：整机满负载运作时小于55W。

7、简化操作：操作简单，降低对工人技能的要求，左手无需取螺丝，可用于扶住产品。

8、功能齐全：人性化设计，自动排列螺丝，筛选异形螺丝功能；有锁螺丝计数显示，帮你
统计产能；提醒加料（螺丝）报警提示；锁螺丝滑牙报警提示功能。

9、适用范围广：可适用大部分常规螺丝规格，对不同型号规格的螺丝，只须更换对应的批
嘴和分料器即可。

大大降低了因更换生产产品而须从新增加设备的成本。

二手持式自动螺丝机RDX-6600S参数：。

螺丝机机械手臂使用说明书一、产品简介螺丝机机械手臂是一种先进的自动化设备，广泛应用于工厂生产线的自动化装配过程中。

该设备具有高效、精度高、稳定性好等特点，能够大幅提升生产效率和产品质量。

本使用说明书将详细介绍螺丝机机械手臂的使用方法和注意事项。

二、安装与调试1. 安装将螺丝机机械手臂放置在平整稳固的工作台上，连接电源线。

2. 调试a. 打开螺丝机机械手臂控制系统电源，并确保系统正常启动。

b. 根据实际需求，调整机械手臂的工作范围和速度。

c. 使用示教器对机械手臂进行示教操作，将其轨迹和动作记录下来。

d. 完成示教后，进行程序解释执行，确保机械手臂的运动轨迹准确无误。

三、操作方法1. 电源开关操作人员在使用机械手臂之前，需要先打开电源开关，并确保设备处于正常工作状态。

2. 参数设置根据实际需要，配置机械手臂的运动参数，如速度、加速度等。

3. 示教操作a. 使用示教器对机械手臂进行示教操作，并将其动作和轨迹记录下来。

b. 使用示教器的操作按钮，控制机械手臂的动作，如上升、下降、前进、后退等。

4. 运行程序根据实际需求，选择合适的程序进行执行。

操作人员可以在控制台上输入程序编号，并按下启动按钮，机械手臂将按照程序执行相应的动作。

四、注意事项1. 安全操作在使用机械手臂时，必须遵守相关操作规定，确保操作人员和设备的安全。

2. 禁止触碰在机械手臂运行过程中，禁止任何人员触碰机械手臂，并保持一定的安全距离。

3. 维护保养定期对机械手臂进行维护保养，保持设备的良好工作状态，并及时更换磨损部件。

4. 故障排除在机械手臂出现故障时，应及时通知专业技术人员进行排除，禁止非专业人员进行维修。

5. 禁止修改程序禁止未经许可擅自修改机械手臂的程序，以免导致设备无法正常运行。

五、常见问题解答1. 机械手臂无法启动怎么办？请检查电源是否接通，并确保电源线连接牢固；检查控制系统是否正常启动。

2. 机械手臂无法运动怎么办？请检查机械手臂是否处于故障状态，并确保程序选择正确。

螺丝机控制器-手持版说明书V.汇总————————————————————————————————作者: ————————————————————————————————日期:双Y轴智能螺丝机控制系统QZ－LS0３（手持盒版）V６．4说明书东莞市领航自动化有限公司目录1.产品介绍.．....................................................................................................．．3 1.1产品概述....． (3)1.2功能简介 (3)1.3功能特性 (3)１.4产品列表．． (4)2.接线说明图.．． (5)２.１控制器接线引脚定义．...．..…………………………………………………………………………………．５2.2 控制器接线说明……. ....．.………………………………………………………………………………….６2.3系统连接示意图..........． (7)2.４转接板接线说明...．. (8)2.5 转接板接线示意图.………………………………………………………………………………．……….９2.６安装尺寸....．.．．.. (10)３．按键说明．.．.． (11)３.1手持盒按键图...........．....．.............................................................................................1１3.2手持盒按键说明......．.．．．．．..............................................................................................１1 4.手持盒操作说明.．....．.. (13)4．1开机画面介绍..........．..．..．．. (13)4.2主菜单功能介绍．.........．....．.． (15)4.3新增功能操作.........．.．...．.. (19)4．４插入指令操作..............．.．..........................................................................................．20 4．５删除指令操作............．．. (20)4.6复制指令操作……….....．．.……………………………………………………………………………….２0４.7阵列复制操作.........．.....．. (2)４.8偏移操作．...................................................................................................................２1 4.９批量修改.．.．. (22)４.10系统．.......．．. (22)4.11执行方式操作...............．........................................................................................２４4.12复位方式操作..........．. (2)４４．1３产量设定．．..．.．……………………………………………………………………………………………….２５4.１４取料参数．....．.………………………………………………………………………………………………．25４.1５配置选项......．……………………………………………………………………………………………….2 6 4.16空移速度.....．.……………………………………………………………………………………………….2 6 4．１7对针操作.．．.．.．………………………………………………………………………………………………．2 6 ５.注意事项...．．.．..……………………………………………………………………………………2７5.1装机事项．......………………………………………………………………………………………………．2７5.２常见问题说明与故障排除..． (27)1.产品介绍1.1产品概述QＺ-LS03是由本公司专业数控团队为螺丝机行业量身定做的低成本、高浓缩、高集成度的智能螺丝机控制系统。

手持式自动螺丝机使用说明书版本A01设备简介操作说明及维护设备保养123锁附结构介绍电批电批气缸上进气口气缸固套进气管电控箱料盒爪片上端分料器导轨后端盘齿轮的细碎粉末。

当长时间不用机器时夹头部位要打上防锈润滑油装螺丝与更换螺丝振动调节振动调节旋钮顺时针钮动振动由小变大，反之由大变小振动过小会引起供料速度不够或停顿，振动过大会引起螺丝叠帽卡住、噪音过大甚至螺丝回流、当出现导轨后端螺丝停滞不前甚至回流状况时，需检查外壳、振动器、轨道螺丝是否有松动，且排除轨道、振动器是否被螺丝或杂料卡住然后清干净供压条前高保证螺丝顺利进入压条，且尽量不叠帽轨道与分料器的间隙1-2MM 之间，小螺丝1MM，大螺丝2MM 轨道向后推时轨道高度要高于分料器导轨0.1mm 以下，槽要中心对齐只要通电振动器会一直振动，如发现开机不振，需拆开此护板清除里面杂料此部位易堆积杂物影响振动，需及时发现清理注意：轨道、振动器被任何东西卡住或憋住都会影响到振动送料，每轨道感应器调节开机状态松开此两螺丝调整感应器上轨道感应器是金属感应器，在其下方以内有金属灯就会亮此两颗螺丝松开后可调整扫把高度，调整时让扫把与轨道平行，恰好能扫掉歪的螺丝，又不碰到轨道和掉入轨道槽的螺丝报警灯轨道中前端当报警灯持续亮灯且蜂鸣时表示缺料、轨道中前段卡料、轨道感应器故障、转盘卡料或转盘上料电机故障排除故障 首先检查料盒里面是否够料（缺料就点菜单按钮会进入设定口令窗口，输入密码：2019确认后进入设置页面窗口来更改参数或进行手工控制（分料清除和更换起子）电批气缸在复位状态时不方便更换起子，按此按钮再按开后电批气缸将夹头顶到气缸另一侧，方便旋转更换起子当分料器卡料导致送料块无法复位时按此按钮，再按开，送料块会拉向气缸一侧，便于清除卡在分料器杂料各动作的时间设定当计数需要清零时按此按钮当系统锁住（锁完螺丝松开开关或手工上料不进行自动上料时），在工作状态会提示要系统解锁时按此按钮输入解锁密码。

双Y轴智能螺丝机控制系统QZ-LS03（手持盒版）V6.4说明书东莞市领航自动化有限公司目录1.产品介绍 (3)1.1产品概述 (3)1.2功能简介 (3)1.3功能特性 (3)1.4产品列表 (4)2.接线说明图 (5)2.1 控制器接线引脚定义 (5)2.2 控制器接线说明....... . (6)2.3 系统连接示意图 (7)2.4 转接板接线说明 (8)2.5 转接板接线示意图............................................................................................ . (9)2.6 安装尺寸.......................................................................................................... (10)3.按键说明 (11)3.1手持盒按键图 (11)3.2手持盒按键说明 (11)4.手持盒操作说明 (13)4.1开机画面介绍 (13)4.2主菜单功能介绍 (15)4.3新增功能操作 (19)4.4插入指令操作 (20)4.5删除指令操作 (20)4.6复制指令操作 (20)4.7阵列复制操作 (21)4.8偏移操作 (21)4.9批量修改 (22)4.10系统 (22)4.11执行方式操作 (24)4.12复位方式操作 (24)4.13产量设定 (25)4.14取料参数 (25)4.15配置选项 (26)4.16空移速度 (26)4.17对针操作 (26)5.注意事项 (27)5.1装机事项 (27)5.2常见问题说明与故障排除 (27)1.产品介绍1.1产品概述QZ-LS03是由本公司专业数控团队为螺丝机行业量身定做的低成本、高浓缩、高集成度的智能螺丝机控制系统。

1.2功能简介1、手持盒采用320*240高分辨率彩屏、全中文操作界面，易学易用。
