可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜。

GZG系列自同步惯性振动给料机说明书南昌矿山机械有限公司目录一、用途与特点 (1)二、外形及安装尺寸 (1)图1 (2)表1 (3)表1续 (4)三、主要技术参数 (1)表2 (5)表2续 (6)四、型号 (7)五、电动机的使用和维修说明 (7)1、振动电机的使用条件 (7)2、安装前的准备 (7)3、安装与调整 (7)4、各规格振动电机主要技术参数 (9)5、振动电机的操作与使用注意事项 (11)6、维护与保养 (11)7、拆卸与组装 (11)8、贮存与运输 (13)一、用途及特点：GZG系列自同步惯性振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业中，用以把块状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如向破碎、选煤、筛分、运输、包装机械等给料、配料等。

本系列给料机为普通槽型，用于无特殊要求的物料给料。

GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备，和其它给料设备相比具有以下特点：1、体积小、重量轻、结构简单紧凑；2、安装、维修方便，运行费用低；3、效率高，给料能力大；4、噪音低，有利于改善工作环境；5、耗电小，功率因数高；6、本设备在运超共振状态下工作，因而振幅稳定，运行可靠，对各种物料适应性较强；7、加配电机调速器后不需调整偏心块即可方便地无级调节给料量。

二、外形及安装尺寸GZG系列自同步惯性振动给料机主要外形尺寸见表1，外形见图1 三、主要技术参数GZG系列自同步惯性振动给料机主要技术参数见表2。

表1 GZG系列自同步惯性振动给料机外形尺寸表1续表2 GZG系列自同步惯性振动给料机主要技术参数表2注：1、处理能力以堆比重1.6t/m3计算；2、型号末尾数字“3、4”为四级惯性电机“5、6”为六级惯性电机；3、型号末尾奇数“3、5”为轻型给料槽，偶数“4、6”为重型给料槽。

四、型号GZG系列自同步惯性振动给料机执行标准：JB/T7555—94《GZG惯性振动给料机》，振动电机符合标准JB5330—91《振动源三相异步电动机》。

振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。

因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。

振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。

在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。

二、特点（1）给料均匀，产量易于调节，易于实现自动控制。

（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。

（3）可以输送低于300℃的灼热物料。

（4）结构坚固，体积小，重量轻，安装操作方便。

三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。

由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。

这目的是通过改变可控硅整流器的导通角来实现的。

五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。

给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。

（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。

为此，在料仓和漏斗出口与槽体之间应加一溜槽。

（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。

（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。

XZG型双质体振动给料机使用说明书M H河南省鹤壁市煤化机械厂一、用途及特点:XZG型系列双质体振动给料机可广泛用于冶金、建材、煤炭、化工、轻工等各行业对块状、粒状、粉状不同物料的给料系统，以实现连续、均匀、自动供料。

本机处于近共振状态下工作，主振弹簧为剪切橡胶弹簧，其特点为：1、冲击力小，运行平稳，振幅稳定。

2、与国内相同生产率给料机相比，能耗少，电机容量可减1/3。

3、槽体倾角，激振力均可通过调节机构进行调整。

4、适应性强、应用范围广。

可适应粉状或快度<500毫米，各种物料的输送，并连续和频繁间断性工作。

5、启动、停机迅速，振动给料时不漏料。

6、与其它给料机相比可降低维修量50％以上。

7、可通过称量和变频调速系统实现生产率的自动控制。

XZG系列双质体振动给料机设计新颖、结构合理、性能可靠、效益显著，故此已被各行业广泛采用。

部分产品出口。

二、工作原理:安装在平衡架上的振动电机通过主振弹簧与槽体相连，主振弹簧牵制激振部平衡架与槽体在工作时产生的惯性力，使给料机在近共振情况下振动，激振力小，避免了槽体承受过大的动应力及传动部承受过大的作用力，使用寿命延长，能量消耗较小、噪音小，起动停车迅速平稳；另外空车能平稳运转，可解除因漏斗放空或卡矿造成电机烧坏的后顾之忧。

三、结构形式:图1 结构示意图五、安装要求:图2 安装示意图(1)槽体卸矿最佳角α应在12º－14º˚(2)眉线高H与矿石块度d H=1.6d-2.2d(3)为保证侧面既不卡矿，又不冒矿，槽体在空载时h≥10mm(4)为保证槽体正常振动：槽体与漏斗两侧间隙a1≈30mm槽体与漏斗后面间隙a2≈50mm(5)悬吊β<10º˚六、安装与试车注意事项:给料机安装与振动电机接线后，必须进行全面安全检查，以避免开机后发生人身与设备事故。

1、电源的电压与频率是否与铭牌所规定参数相符，设备必须可靠接地。

2、检查各联接处，特别是振动电机底座防松垫圈是否配齐，与平衡体联接的螺栓是否拧紧，不得留有间隙。

ISO9001国际质量体系认证GZG系列电机振动给料机潍坊华跃磁电有限公司地址：山东临朐东城开发区黄山路中段电话：传真：网址：邮编：262600尊敬的用户：如果您选择了本设备，请先详细阅读本说明书后，再安装、调试。

谢谢合作！目录一、设备的用途及特点二、结构及工作原理三、设备的选型及主要技术参数四、设备的安装、工艺配置及使用维护GZG系列自同步惯性振动给料机使用说明书一、设备的用途及特点1、GZG系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业，用以把块状、颗粒及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。

例如：向破碎机、选别机械、筛分设备、运输及包装机械给料、配料等。

2、GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备，与其它给料设备相比具有以下特点；1）体积小、重量轻，结构简单紧凑；2）安装维修方便运行费用低；3）效率高，给料能力大；4）噪音低，有利于改善工作环境；5）耗电少、功率因数高；6）因本设备在超共振状态下工作，所以在运行中振幅稳定，运行可靠对各种物料适应性较强。

二、结构及工作原理1、GZG系列自同步惯性振动给料机主要由2台ZG型惯性振动器、减振器、给料槽等三部分组成。

2、GZG系列自同步惯性振动给料机是利用装在特制的双出轴三相异步电动机两轴端的偏心块提供振动力的振动驱动装置。

根据平面单质体振动机同步理论，当两台惯性振动器以角速度ω作反向同步运转时，其惯性力在两振动器旋转中心连线方向的分力大小相等，且方向相反并互相抵消；而与中心线连线方向的分力相互迭加，在该惯性力的作用下，由于2台惯性振动器对称安装在给料槽体上，给料槽体则沿合力方向作简谐振动。

3、给料机的给料过程是以给料槽沿倾斜方向作往复直线振动来实现的。

即当槽体振动加速度在垂直槽底方向的分量大于重力加速度在垂直槽低方向的分量时，槽体中的物料被抛起，并按抛物线的轨迹向前作跳跃运动，槽体每振动一次，物料将被抛起一次。

GD系列惯性振动给料斗中英文使用说明书目录ContentsⅠ用途和特点Usage & FeaturesⅡ型号与技术参数Model & Technical DataⅢ安装和调节Installation & AdjustmentⅣ控制ControlⅤ减压锥的配置Recommended Design of Pressure-absorberⅥ注意事项CautionsⅦ故障排除Troubleshooting一、用途和特点Usage & FeaturesGD系列惯性振动给料斗是国内近年发展起来的兼有破拱、给料、三种功能的新型设备。

广泛应用于煤炭、电力、机械、化工、建材、冶金、矿山、食品、粮食、医药、交通运输等部门的散体物料料仓破拱、给料、等作业。

本机具有以下特点：1. 兼有破拱、给料、作用。

破拱助流能力强；给料松散、连续、均匀、准确；不必再安装料仓闸门。

2. 给料量可调，易于实现单机或群机自动控制，排料过程中无物料粒度偏析，并有一定的混合作用。

3. 结构简单，安装操作简便；运行可靠，维修方便。

4. 重量轻、耗电少，运行费用低，隔振好，磨损少，噪音低。

5. 安装高度低，可取代料仓锥体或部分锥体，不需要基础和附加装置。

6. 密封性好，实现全封闭给料，无需局部防尘或防毒。

GD inertial vibratory feeding hopper is designed to handle material with the functions of arch-destroying, feeding. It is widely used in the fields of coal, power, chemical, mechanical, construction, metalworking, mines, food, cereal processing, pharmaceuticals, transportation, etc. Compared with others, it has the following features:1. Three functions including arch-destroying, feeding, result in a loose, continuous, even and exact handling. No need to install the gate of stock-bin.2.Adjustable feeding capacity enables single or multiple auto-control. No blocks formed during handling. To some extent, it also has the function of mixing.3.Simple structure and installation, easy operation and maintenance-cutting.4. Low cost and power consumption for operation. Well seperated from vibration. Low wear and noise.5. Low height, no need to install base and additional devices. So it can replace the stock-bin cone and other cones.6. Full sealed for feeding, no need to install local dust-protection and poison-protection devices.二、型号及技术参数Model & Technical Data1.型号说明Type Illustration出料方式(V、Y) Discharging Method (V、Y)V: 中心出料，一般不注明Central Discharging, not note usuallyY: 边出料Side Discharging给料斗坡角(A、B、C、D) Slope of Feeding Hopper(A、B、C、D)A-30°B-20°C-45°D-60°驱动方式(Z、P、W) Driving Method (Z、P、W)Z-直线型Linear TypeP- 平旋型Flat Swirling TypeW-涡旋型Eddy Type进料口直径(1%) Feeding Port DIA. (1%)振动斗式(D) Vibratory Hopper-type (D)给料机(G) Feeder(G)如GD06PA：直径600mm平旋型振动给料斗，斗体坡角30度，中心出料。

GZ系列电磁振动给料机说明书（公司名称）目录一、用途、特点及技术性能 (1)二、机器结构与工作原理 (3)三、电磁振动给料机的选型 (4)四、工艺配置 (5)五、安装与调试 (6)六、使用与维护 (7)七、工作环境和存放 (9)一、用途、特点及技术性能1、用途电磁振动给料机可以广泛地使用在冶金、煤炭、电力、机械、化工、建材、轻工和粮食等工矿企业中。

电磁振动给料机是一种比较新型的均匀连续给料设备，在上述工矿企业生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量均匀连续地给到受料装置中去。

还可以用于自动控制的生产流程中，实现生产自动化。

2、特点（1）对于电气控制采用了可控硅半波整流线路。

设备在运转中可以很方便地在定额产量内进行调节给料量，对于与测力传感器等联动开关频繁的控制和其他工序的自动控制，也是比较适合的给料机。

（2）由于没有相对转动的零部件，没有润滑点、不需要润滑。

（3）结构简单，重量轻，维修方便。

（4）由于物料呈微抛运动，几乎不在料槽表面滑动，故料槽磨损小。

（5）驱动功率较其他设备小，没有大的启动电流，振幅瞬时可达稳定值。

可以立即停止运转，与计量装置联动作定量配料工作。

（6）物料距电气部分较远，容易绝热，采用合金钢板制成的料槽，可适用输送高温的、耐磨的、有腐蚀性的物料，还可制成封闭型料槽，防止粉尘飞扬。

3、技术参数如表类型型号生产率吨/时给料粒度(mm)双振幅(mm)振动频率(分/次)供电电压(V)电流（A）有功功率(Kw)电源频率(Hz) 水平 -10°工作电流表示电流基本型GZ1 5 7 501.7530002201.34 1 0.0650 GZ210 14 50 3.0 2.3 0.15GZ325 35 75 4.58 3.8 0.2GZ450 70 100 8.4 7 0.45GZ5100 140 150 12.7 10.6 0.65GZ6150 210 2001.5 38016.4 13.3 1.5GZ7250 350 300 24.6 20 2.5GZ8400 560 300 39.4 32 4GZ9600 840 500 47.6 38.6 5.5GZ10750 1050 500 39.4×2 32×2 4×2GZ111000 1400 500 47.6×2 38.6×2 5.5×2续表类型型号生产率吨/时给料粒度(mm)双振幅(mm)振动频率(分/次)供电电压(V)电流（A）有功功率(Kw)电源频率(Hz) 水平 -10°工作电流表示电流封闭式GZ1F 4 5.6 401.7530002201.34 1 0.0650 GZ2F 8 11.2 40 3.0 2.3 0.15GZ3F 20 28 60 4.58 3.8 0.2GZ4F 40 56 60 8.4 7 0.45GZ5F 80 112 80 12.7 10.6 0.65GZ6F 120 168 80 1.5 380 16.4 13.3 1.5轻槽型GZ5Q 100 140 20 1.75 220 12.7 10.9 0.65 GZ6Q 150 200 2501.5 38016.4 13.3 1.5 GZ7Q 250 350 300 24.6 20 2.5 GZ8Q 400 560 350 39.4 32 4上振型GZ3S 25 35 751.75 2204.58 3.8 0.2 GZ4S 50 70 100 8.4 7 0.45 GZ5S 100 140 150 12.7 10.6 0.65 GZ6S 150 210 2001.5 38016.4 13.3 1.5 GZ7S 250 350 250 24.6 20 3 GZ8S 400 560 300 39.4 32 4平槽型GZ5P 50 140 100 1.75 220 12.7 10.6 0.65 GZ6P 75 210 3001.5 38016.4 13.3 1.5 GZ7P 125 350 350 24.6 20 2.5宽槽型GZ5K1200 1001.5 22012.7×2 10.6×2 0.65×2 GZ5K2240 100 12.7×2 10.6×2 0.65×2 GZ5K3270 100 12.7×2 10.6×2 0.65×2 GZ5K4300 100 12.7×2 10.6×2 0.65×2二、机器结构与工作原理1、结构电磁振动给料机由以下主要部分组成：（见图1）图1 电磁振动给料机简图Ⅰ料槽Ⅱ电磁振动器（见图5a、b）（1）联接叉（2）衔铁（3）弹簧板组（4）铁芯（5）振动器壳体Ⅲ减振器图2 工作原理图2、工作原理如图2所示，它是一个调谐的双质点振动系统，以接近于共振的频率工作，由料槽、联接叉、衔铁和料槽中物料的10-20%等质量组成质点M1，由振动器壳体、铁芯、线圈等组成质点M2，这两个质点用一束弹簧板联在一起形成一个双质点定向振动系统。

ISO9001国际质量体系认证GZG系列电机振动给料机潍坊华跃磁电有限公司地址：山东临朐东城开发区黄山路中段电话：传真：网址：邮编：262600尊敬的用户：如果您选择了本设备，请先详细阅读本说明书后，再安装、调试。

谢谢合作！目录一、设备的用途及特点二、结构及工作原理三、设备的选型及主要技术参数四、设备的安装、工艺配置及使用维护GZG系列自同步惯性振动给料机使用说明书一、设备的用途及特点1、GZG系列自同步惯性振动给料机广泛用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等行业，用以把块状、颗粒及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中。

例如：向破碎机、选别机械、筛分设备、运输及包装机械给料、配料等。

2、GZG系列自同步惯性振动给料机是一种经济技术指标先进的给料设备，与其它给料设备相比具有以下特点；1）体积小、重量轻，结构简单紧凑；2）安装维修方便运行费用低；3）效率高，给料能力大；4）噪音低，有利于改善工作环境；5）耗电少、功率因数高；6）因本设备在超共振状态下工作，所以在运行中振幅稳定，运行可靠对各种物料适应性较强。

二、结构及工作原理1、GZG系列自同步惯性振动给料机主要由2台ZG型惯性振动器、减振器、给料槽等三部分组成。

2、GZG系列自同步惯性振动给料机是利用装在特制的双出轴三相异步电动机两轴端的偏心块提供振动力的振动驱动装置。

根据平面单质体振动机同步理论，当两台惯性振动器以角速度ω作反向同步运转时，其惯性力在两振动器旋转中心连线方向的分力大小相等，且方向相反并互相抵消；而与中心线连线方向的分力相互迭加，在该惯性力的作用下，由于2台惯性振动器对称安装在给料槽体上，给料槽体则沿合力方向作简谐振动。

3、给料机的给料过程是以给料槽沿倾斜方向作往复直线振动来实现的。

即当槽体振动加速度在垂直槽底方向的分量大于重力加速度在垂直槽低方向的分量时，槽体中的物料被抛起，并按抛物线的轨迹向前作跳跃运动，槽体每振动一次，物料将被抛起一次。

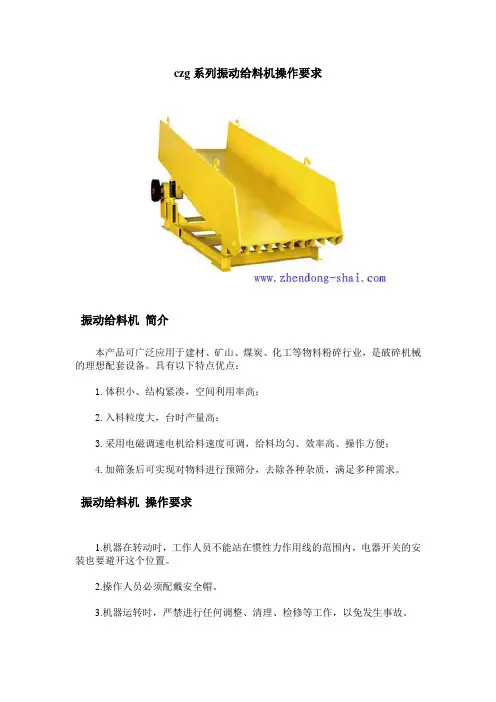

czg系列振动给料机操作要求振动给料机简介本产品可广泛应用于建材、矿山、煤炭、化工等物料粉碎行业，是破碎机械的理想配套设备。

具有以下特点优点：1.体积小、结构紧凑，空间利用率高；2.入料粒度大，台时产量高；3.采用电磁调速电机给料速度可调，给料均匀、效率高、操作方便；4.加筛条后可实现对物料进行预筛分，去除各种杂质，满足多种需求。

振动给料机操作要求1.机器在转动时，工作人员不能站在惯性力作用线的范围内，电器开关的安装也要避开这个位置。

2.操作人员必须配戴安全帽。

3.机器运转时，严禁进行任何调整、清理、检修等工作，以免发生事故。

4.严禁向机内投入超出最大进料粒度的物料，以免损坏机器。

5.机器要检修时，首先切断电源，并采取措施锁死电控系统。

6.机器运转中，严禁机器超负荷工作。

7.电器设备应接地，电线应可靠绝缘，并装在蛇纹管内。

8.机器传动部件必须增设安全防护装置。

9.在产品运行中不能爬上设备或触摸运动部件，严禁清理任何堵塞物。

10.机器运行中有可能飞出岩石和其它物体，因此在危险的区域要始终戴安全帽。

振动给料机工作原理利用三角皮带把调速电机的主运动传递给偏心轴，偏心轴通过轴承及座与机体连接，把调速电机的旋转运动传递给机体，再利用前支点与弹簧将旋转运动转化成全副振动，从而达到给料的目的。

通过调整调速电机的转速实现给料流量大小的调节，操作简便快捷。

振动给料机操作步骤启动之前1.检查各活动零部件是否有卡阻现象，并检查润滑点是否有适量润滑脂。

2.检查所有的紧固件是否完全紧固。

3.转动转子观察其是否正常。

4.必须保证给料槽是空的，不允许带负载启动。

5.给料机启动前应该保证没有人员站在可能受到伤害的区域！检查给料机周围保证没有人员在给料机的上面、旁边和下面。

在启动前警告附近每一个人，引起警惕。

启动1.启动破碎机2.启动给料机，保证给料机能正常运转3.启动时应事先有信号预告4.经检查，证明机器各部分情况正常，方可启动5.机器应在无负荷的情况下启动6.如启动后发现有不正常情况，则应立即停止启动，必须查明原因并消除，方可重新启动停车1.给料机停车时，按相反的顺序进行：2.停止给料停止给料机3.停止破碎机试车1.连续运转2小时，轴承温升不超过30℃2.所有紧固件应牢固，无松动现象3.皮带轮运转平稳4.给料机空载试车后，可以带载试车。

GZG系列电机振动给料机GZG型系列电机振动给料机是我公司工程技术人员精主研制成功的新型给料设备,广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业，用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。

该产品体积小、噪音低、重量轻、耗电少、安装维修方便。

GZG系列电机振动给料机主要特点本振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本机具有重量轻，体积小，保养方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。

GZG系列振动给料机有吊挂式和座式两种安装形式。

GZG系列振动给料机两台振动电机的电源为三相380V，50Hz。

空运转试车前，应检查各部位螺栓是否紧固，尤其是振动电机的地脚螺栓，连续运转4小时后各部位连接螺栓要重新紧固一次，一周内再紧固2-3次。

振动电机运转时，两台振动电机的旋转方向应相反。

空运转试车时，检查给料机运转情况是否平稳，并注意振动电机轴承的温升情况，连续运转4小时后，轴承最高温度不得超过75℃。

GZG系列电机振动给料机说明GZG系列电机振动给料机，可根据用户需要制成：下振式：振动电机置于给料机下面;上振式：振动电机置于给料机上面;调速式：振动电机的振频可在0～额定频率范围内无级调速;敞开式：给料机上面敞开，比较适于下振式;密封式：给料机除进出料口外，全部密封;基座式：对于大型(重型)给料机，一般采用座式结构。

新乡市鼎丰专业振动机械有限公司(原新乡市专业振动机械厂) 是一家专业的机械设备生产厂家，旗下产品有给料设备、筛分设备、振动平台、振动电机、输送设备、提升设备、过滤设备、磨破设备、混合设备、备件设备等等。

公司坚持科技创新，以人文为中心，打造新乡振动筛、新乡旋振筛等振动筛设备行业优质产品，新乡鼎丰坚持“以质量求生存，以信誉谋发展”的经营理念，设身处地的为广大振动筛、旋振筛、螺旋输送机、振动电机等产品的用户谋求利益，如有意向可点击咨询哦。

GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机（一）用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机，筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：(1)体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

(2)电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

(3)由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

(4)本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

(5)由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的摩损较小。

(6)本系列电振机不适用于具有防爆要求的场合。

(7)电气控制装置使用条件：Ａ、海拔高度不超过1000米。

Ｂ、周围介质温度不超过-20℃～+4℃的范围。

Ｃ、周围介质温度为25℃时相对湿度不大于85％。

Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。

本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10°布置。

四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

(1)安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使给料机处于自由状态。

(2)安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

GZ系列电磁振动给料机说明书河南·新乡市第一振动机械厂有限公司GZ系列电磁振动给料机（一）用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机，筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给料设备相比具有以下特点：(1)体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

(2)电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

(3)由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

(4)本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

(5)由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的摩损较小。

(6)本系列电振机不适用于具有防爆要求的场合。

(7)电气控制装置使用条件：Ａ、海拔高度不超过1000米。

Ｂ、周围介质温度不超过-20℃～+4℃的范围。

Ｃ、周围介质温度为25℃时相对湿度不大于85％。

Ｄ、周围没有严重腐蚀性及影响电气绝缘性能的介质。

（二）结构电磁振动给料机由以下主要部件组成（见图1）：对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

(1)安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使给料机处于自由状态。

(2)安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

(3)按控制原理图进行接线，并进行接地保护。

(4)安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓，然后用螺母锁紧。

GZ系列电磁振动给料机说明书(一)用途和特点1、用途GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建料、轻工、化工、电力、机械、粮食等各行各业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。

例如，向带式输送机、斗式提升机、筛分设备等给料；向破碎机、粉碎机等喂料，以及用于自动配料，定量包装等，并可用于自动控制的流程中，实现生产流程的自动化。

2、特点电磁振动给料机是一种新型的给料设备，它和其它给产设备相比具有以下特点：（1）体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

（2）电磁振运给料机由于运用了机械振动学的共振原理?双质体在低临界近共振状态下工作，因而消耗电能少。

（3）由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

（4）本系列电振机的控制设备采用了可控硅半波整流线路；，因此在使用过程中可以通过调节可控硅开放角的办法方便地无给地调节给料量，并可以实现生产流程的集中控制和自动控制。

（5）由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽摩损较小。

（6）本系列电振机不适用于具有防爆要求的场合。

(二)结构电磁振动给料机由以下产要部件组成(见图1)I、料槽Ⅱ、电磁振动器(详见图2)Ⅲ、减振器Ⅳ、控制箱图1 电振机简图(三)安装和调整l、安装（1）本系列电振机均为悬挂式安装，其中振动器的悬挂杠杆应垂直吊挂，为了减少给料机的横向摆动，给料槽悬挂吊杆应向外张开10。

布置。

四个悬挂吊杆吊挂在具有足够刚度的结构上，对于大型给料机为了维修和更换料槽方便，应布置移动滑架悬挂吊杆。

（2）安装时一般不受拆卸安装，安装后的给料要周围应有一定的游动间隙，使给料机处于自由状态。

（3）安装后的给料机横向应水平，以免给料机工作时物料向一侧偏移。

（4）按控制原理图进行接线，并进行接地保护。

（5）安装完的给料机在试运转前必须松开检修时用的联接叉定位螺栓，然后用螺母锁紧，参看图2。

电磁振动给料机GZ系列电磁振动给料机产品概述GZ系列电磁振动给料机广泛应用于冶金、矿山、煤炭、建材、化工、电力、粮食、机械等行业，可将颗粒状、粉状物料均匀、连续、定量地送至受料装置。

特别适用于自动配料、定量包装、生产流程自动化、给料精度要求高的场合。

GZ系列电磁振动给料机主要特点:1.由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。

2.体积小，重量轻，结构简单，安装方便，无转动部件不需润滑，维修方便，运行费用低。

3.电磁振动给料机由于运用了机械振动学的共振原理，双质体在低临界近共振状态下工作，因而消耗电能少。

4.由于给料槽中的物料在给料过程中连续地被抛起，并按抛物线的轨迹向前进行跳跃运动，因此给料槽的磨损较小。

5.本系列电振机的控制设备采用了可控硅半波整流线路，因此在使用过程中可以通过调节可控硅开放角的办法方便地无级地调节给料量，并可以实现生产流程的集中控制和自动控制。

GZ系列电磁振动给料机主要用途:电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

GZ系列电磁振动给料机工作原理:电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的，当线圈接通后在正半周内有电流通过，衔铁与铁芯之间便产生了一脉冲电磁力互相吸引，这时槽体向后运动，激振器的主弹簧发生变形储存了一定的势能，在负半周线圈中无电流通过，电磁力消失，主弹簧释放能量，使衔铁和铁芯朝反方向离槽体向前运动，于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动，由于槽体的底平面与激振力作用线有一定的夹角，因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。

调节整流电压的高低，即可控制电磁振动给料机的送料量。

给料机采用可控硅整流供电。

改变可控硅的导通角，即可控制输出电压的高低。

根据使用条件，可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。

GZ 系列电磁振动给料机使用说明书XX环保科技有限公司目录1、用途及特点 (1)2、基本技术参数 (1)3、外形及安装尺寸 (2)4、安装与调整…………………………………………………………………2-35、使用与维修…………………………………………………………………3-51. 用途及特点1.1 适用场合GZG 型振动给料机适用于冶金、煤炭、磨料、粮食、建材、电力及化工等行业，将块状、颗粒状、粉状物料均匀连续地送至受料设备中。

1.2 结构特点该机采用振动电机作为激振源，结构简单，易于维修。

吊挂装置采用橡胶弹簧，减振效果好，噪音小，工作可靠。

1.3 工作电压本机电机工作电压400V,频率50Hz。

2.基本技术参数3. 外形及安装尺寸（见下图）4. 安装与调整4.1 安装就位4.1.1 将给料机吊挂装置挂在事先准备好的挂钩上,将给料机机体挂在吊挂装置的挂钩上,机体倾斜角10～12 度。

4.1.2 给料机机体应左右水平，不得歪斜。

4.1.3 拆除机体与外界所有的刚性连接。

4.2 给料机试运转本机出厂前已进行过运行检查,在现场用户可按以下步骤进行试运转。

4.2.1 给料机安装完成后，应检查各部螺栓的紧固情况，检查各进料、出（接）料等辅件与给料机的相对位置，确保给料机机运行后无碰撞的可能。

4.2.2 检查电气接线正确无误。

4.2.3 接入电源，两振动电机转向应相反。

通电试运转，给料机应平稳起振。

4.2.4 加入物料后，物料应向出料端行进。

4.2.5 检查给料机所有螺栓的紧固情况。

4.2.6 检查给料机是否有异常噪声。

4.2.7 经以上检查运转正常，给料机安装即告完成。

4.3 给料机的调整4.3.1 振幅的调整在操作过程中如发现激振力的大小不能满足给料要求时,可以通过调整振动电机的偏心块夹角来改变给料机的激振力。

应注意四组偏心块应做相同调整。

4.3.2 还可以改变给料机机体的前倾角来调整其给料量。

5. 使用与维修5.1 给料机的起动和停车给料机一般情况下不允许带料开车，停机前不应有存留物料。

GZGF803振动给料机使用说明书一、用途与特点GZG系列电机振动给料机是利用两台偏心振动电机的同步原理，产生与水平面成60°角的合力，通过周期振动，从而推动给料槽内的物料作抛掷或滑行运动，达到把颗粒状，小块状及粉状物料从贮料仓中均匀、定量，连续地给到受料设备中。

该机广泛应用于冶金、煤炭、化工建材、陶瓷、粮食、机械轻工业等行业的需定量给料，自动配料，定量包装及自动控制给料环节上。

二、型号说明GZG □ □□┬ ┬ ┬ ┬│ │ │ └──────────振动频率│ │ └───────────- 给料槽宽mm│ └─────────────型式代号（重型Ｚ）└──────────────- 惯性振动给料机三、技术参数1、槽型尺寸（长x宽x高）：800x1700x2502、生产率：150t/h3、最大给料粒度：80mm4、振动频率：1450次/分5、双振幅：4mm6、额定电压：400v7、电源频率：50Hz8、功率：2x0.75KW四、安装和调试1、该机适宜于向下倾斜10-15度安装使用，也可水平使用。

2、安装时仓口须设置斜溜以减少物料对槽体的压力。

规定压在槽体上的料柱面积小于仓口面积的1/43、接线时必须使两台电动振动器的旋转方向相反。

4、停车时采用制动方法减少停车时间，使给料机迅速通过共振区，避免过大振幅对机器造成损害。

五、给料机使用条件：1、环境温度不超过+40℃；2、在环境温度为20±5℃时，周围介质相对湿度不大于85%；3、周围没有严重腐蚀及影响电气绝缘的介质。

六、注意事项：振动器上每一个紧固件必须紧固可靠，尤其是机壳与支承座间的联结螺栓及可调偏心块的锁紧螺栓，每一次使用前一定要仔细检查，如有松动，必须紧固牢靠后方可开车使用。

振动器在使用过程中，应充分保证轴承有良好的润滑条件。

其轴承的润滑脂采用二氧化钼2#，使用中应定期对轴承加润滑脂。

一般每两个月一次，高温季节每一个月加注一次。
