机械制造工艺规程设计习题及答案

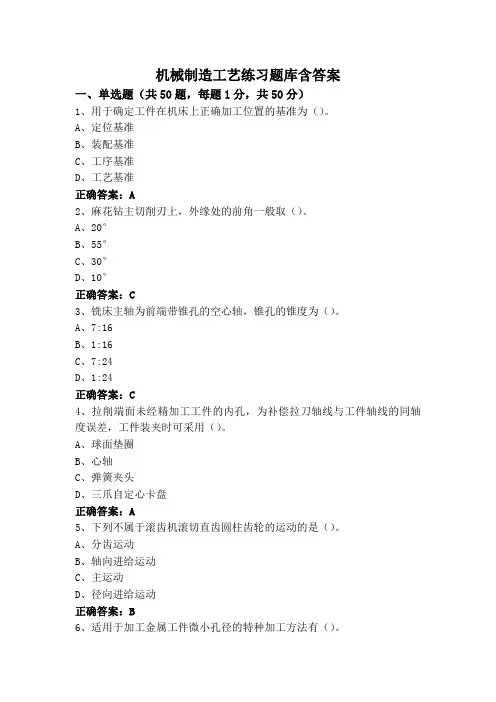

机械制造工艺练习题库含答案一、单选题（共50题，每题1分，共50分）1、用于确定工件在机床上正确加工位置的基准为（）。

A、定位基准B、装配基准C、工序基准D、工艺基准正确答案：A2、麻花钻主切削刃上，外缘处的前角一般取（）。

A、20°B、55°C、30°D、10°正确答案：C3、铣床主轴为前端带锥孔的空心轴，锥孔的锥度为（）。

A、7:16B、1:16C、7:24D、1:24正确答案：C4、拉削端面未经精加工工件的内孔，为补偿拉刀轴线与工件轴线的同轴度误差，工件装夹时可采用（）。

A、球面垫圈B、心轴C、弹簧夹头D、三爪自定心卡盘正确答案：A5、下列不属于滚齿机滚切直齿圆柱齿轮的运动的是（）。

A、分齿运动B、轴向进给运动C、主运动D、径向进给运动正确答案：B6、适用于加工金属工件微小孔径的特种加工方法有（）。

A、超声波加工B、电解加工C、电火花加工正确答案：C7、淬火后齿面的精加工可采用（）。

A、插齿B、拉齿C、磨齿D、剃齿正确答案：C8、金属材料切削性能的好坏一般是以（）钢作为基准的。

A、Q235—AB、调质C、正火D、45正确答案：D9、模样制出铸造圆角后利于（）。

A、防止铸件产生裂纹B、造型方便C、防止铸件产生缩孔D、起模正确答案：A10、在金属切削机床、内燃机中铸件质量占（）比例。

A、40%～70%B、70%～80%C、90%以上正确答案：B11、淬火一般安排在（）。

A、磨削加工之前B、毛坯制造之后C、磨削加工之后D、粗加工之后正确答案：A12、刀具前角为（），加工过程中切削力最大。

A、正直B、零度C、负值正确答案：C13、尺寸链具有封闭性和（）两种特性。

A、包容性B、关联性C、延伸性D、独立性正确答案：B14、下面（）方法能经济的达到IT6～IT7精度，Ra为0.1～0.4。

A、粗车—半精车—磨削B、粗车—半精车—精车C、粗车—半精车—精车—滚压D、粗车—半精车—粗磨—精磨正确答案：D15、空心毛坯采用芯棒拔长锻造工序可以使毛坯（）。

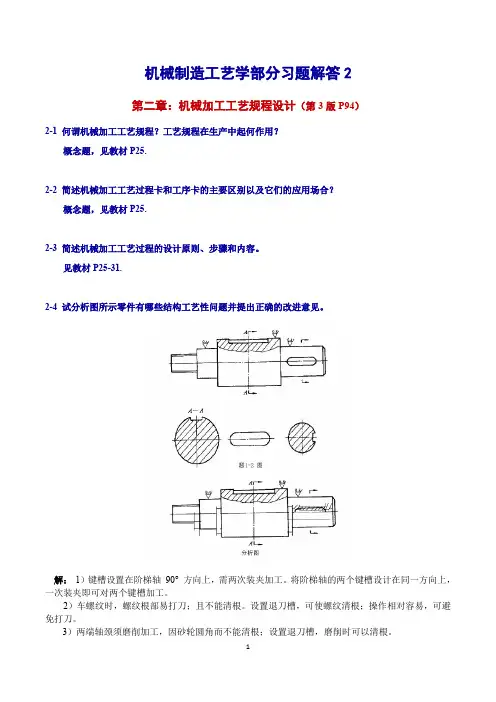

机械制造工艺学部分习题解答2第二章：机械加工工艺规程设计（第3版P94）2-1何谓机械加工工艺规程？工艺规程在生产中起何作用？概念题，见教材P25.2-2简述机械加工工艺过程卡和工序卡的主要区别以及它们的应用场合？概念题，见教材P25.2-3简述机械加工工艺过程的设计原则、步骤和内容。

见教材P25-31.2-4试分析图所示零件有哪些结构工艺性问题并提出正确的改进意见。

解：1）键槽设置在阶梯轴90°方向上，需两次装夹加工。

将阶梯轴的两个键槽设计在同一方向上，一次装夹即可对两个键槽加工。

2）车螺纹时，螺纹根部易打刀；且不能清根。

设置退刀槽，可使螺纹清根；操作相对容易，可避免打刀。

3）两端轴颈须磨削加工，因砂轮圆角而不能清根；设置退刀槽，磨削时可以清根。

2-7何谓经济精度？选择加工方法时应考虑的主要问题有哪些？答：（P34）经济精度——在正常加工条件下（采用符合质量标准的设备、工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度和表面粗糙度。

选择加工方法时应考虑（P35）：根据零件表面、零件材料和加工精度以及生产率要求，考虑本厂现有的工艺条件，考虑加工经济精度等因素。

2-8在大批量生产条件下，加工一批直径为，长度为58mm的光轴，其表面粗糙度，材料为45钢，试安排其加工路线。

答：粗车——半精车——粗磨——精磨——精密磨削。

2-9图4-71所示箱体零件的两种工艺安排如下：(1)在加工中心上加工：粗、精铣底面；粗、精铣顶面；粗镗、半精镗、精镗Φ80H7孔和60H7孔；粗、精铣两端面。

(2)在流水线上加工：粗刨、半精刨底面，留精刨余量；粗、精铣两端面；粗镗削、半精镗Φ80H7孔和60H7孔，留精镗余量；粗刨、半精刨、精刨顶面；精镗Φ80H7孔和60H7孔；精刨底面。

试分别分析上述两种工艺安排有无问题，若有问题请提出改进意见。

答：(1)应在先加工底面、顶面之后，加工两端面，因为底面、端面是定位表面，定位表面加工之后，再进行镗孔。

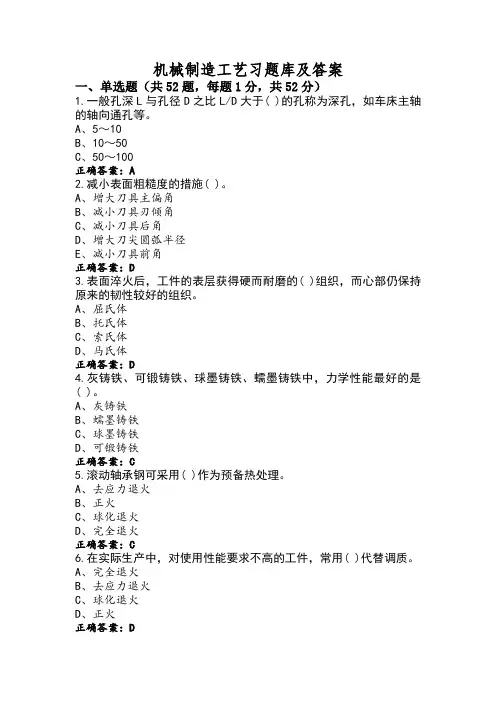

机械制造工艺习题库及答案一、单选题（共52题，每题1分，共52分）1.一般孔深L与孔径D之比L/D大于( )的孔称为深孔，如车床主轴的轴向通孔等。

A、5～10B、10～50C、50～100正确答案：A2.减小表面粗糙度的措施( )。

A、增大刀具主偏角B、减小刀具刃倾角C、减小刀具后角D、增大刀尖圆弧半径E、减小刀具前角正确答案：D3.表面淬火后，工件的表层获得硬而耐磨的( )组织，而心部仍保持原来的韧性较好的组织。

A、屈氏体B、托氏体C、索氏体D、马氏体正确答案：D4.灰铸铁、可锻铸铁、球墨铸铁、蠕墨铸铁中，力学性能最好的是( )。

A、灰铸铁B、蠕墨铸铁C、球墨铸铁D、可锻铸铁正确答案：C5.滚动轴承钢可采用( )作为预备热处理。

A、去应力退火B、正火C、球化退火D、完全退火正确答案：C6.在实际生产中，对使用性能要求不高的工件，常用( )代替调质。

A、完全退火B、去应力退火C、球化退火D、正火正确答案：D7.为了改善轴类零件的综合机械性能，通常对轴进行( )热处理。

A、完全退火B、回火C、正火D、调质正确答案：D8.传动螺纹用于传递动力、运动或位移，其牙型多为锯齿形或( )。

A、矩形B、三角形C、梯形正确答案：C9.工件采用心轴定位时，定位基准面是( )。

A、心轴外圆柱面B、工件内圆柱面C、工件孔中心线D、心轴中心线正确答案：B10.切削用量对切削力的影响程度由小到大的顺序是( ),( ),背吃刀量。

①进给量② 切削速度③进给深度，正确答案是( )。

A、②③B、①②C、②①D、①③正确答案：C11.采用一般的工艺方法，下列金属材料中，焊接性能较好的是( )。

A、碳素工具钢B、可锻铸铁C、不锈钢D、低碳钢正确答案：D12.某零件采用的材料为HT200,其中200表示( )。

A、屈服强度B、塑性C、抗拉强度D、硬度正确答案：C13.划分生产类型时，对于重型零件(30kg以上),大量生产是指年产量为( )的生产。

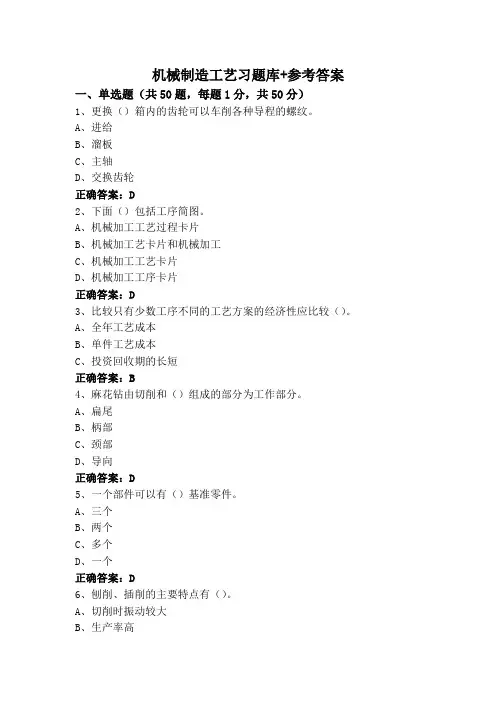

机械制造工艺习题库+参考答案一、单选题（共50题，每题1分，共50分）1、更换（）箱内的齿轮可以车削各种导程的螺纹。

A、进给B、溜板C、主轴D、交换齿轮正确答案：D2、下面（）包括工序简图。

A、机械加工工艺过程卡片B、机械加工艺卡片和机械加工C、机械加工工艺卡片D、机械加工工序卡片正确答案：D3、比较只有少数工序不同的工艺方案的经济性应比较（）。

A、全年工艺成本B、单件工艺成本C、投资回收期的长短正确答案：B4、麻花钻由切削和（）组成的部分为工作部分。

A、扁尾B、柄部C、颈部D、导向正确答案：D5、一个部件可以有（）基准零件。

A、三个B、两个C、多个D、一个正确答案：D6、刨削、插削的主要特点有（）。

A、切削时振动较大B、生产率高C、刀具结构简单D、主运动具有急回特性正确答案：C7、空气锤的吨位大小以（）。

A、锤头的冲击能量表示B、锤头的最大工作压力表示C、空气锤质量表示D、锤头落下部分质量表示正确答案：D8、按一般情况，制作金属切削刀具时，硬质合金刀具的前角（）高速钢刀具的前角。

A、大于B、不等于C、小于D、等于正确答案：C9、CA6140型卧式车床型号中的数字“1”表示（）。

A、主参数折算值B、组代号C、系代号D、类代号正确答案：C10、闭环控制与半闭环控制的区别在于（）。

A、反馈装置安装的位置不同B、反馈装置安装在丝杠上C、有无反馈装置D、反馈装置安装在传动链的末端正确答案：A11、不是外圆磨床上磨削外圆锥面的方法有（）。

A、转动头架B、转动下工作台C、转动砂轮架D、转动上工作台正确答案：B12、只能加工导电材料的特种加工方法有（）。

A、电火花加工B、激光加工C、电子束加工D、超声波加工正确答案：A13、6～7级精度的淬硬齿轮，齿面的精加工方法有（）。

A、剃齿B、插齿C、桁齿D、磨齿正确答案：C14、中批量生产中用以确定机加工余量的方法是（）。

A、查表法B、经验估计法C、计算法正确答案：A15、对表面形状对称的零件，应规定（）基准。

《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。

5-2 试简述工艺规程的设计原则、设计内容及设计步骤。

5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。

粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。

5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。

习题5-5图解：按题目要求，粗、精基准选择如下图所示。

5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。

其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。

5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。

5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。

机械制造工艺学课后习题及参考答案篇一：《机械制造工艺学》试题库及答案《机械制造工艺学》习题及答案一填充题 1 机械制造工艺学的研究对象主要是机械加工中的三大问题即（a），（b），（c）。

答案：加工质量、生产率、经济性。

2 机械加工工艺系统包括（a），（b），（c），（d）等四个方面。

答案：机床、夹具、工件、刀具。

3 工艺过程划分加工阶段的原因是：（a），（b），（c），（d）。

答案：提高加工质量、合理利用机床、安排热处理工序、及早发现毛坯缺陷。

4 在机械制造中，通常将生产方式划分为（a），（b），（c）三种类型。

答案：单件小批、中批、大批大量生产。

5 确定毛坯加工余量的方法有三种即（a），（b），（c）。

大批量生产用（d）。

答案：计算法、查表法、经验估计法、计算法。

6 根据作用的不同，基准通常可分为（a）和（b）两大类，定位基准属于（c）。

答案：基准、工艺基准、工艺基准。

7 为了保证加工质量，安排机加工顺序的原则是（a），（b），（c），（d）。

答案：先面后孔、先粗后精、先主后次、先基面后其它。

8 选择定位粗基准要考虑（1）使各加工面都有一定的和比较均匀的（a）；（2）保证加工面与非加工面的（b）。

答案：加工余量、相互位置精度。

9 零件的加工精度包括三方面的内容即（a），（b），（c）。

答案：尺寸精度、几何形状精度、表面相互位置精度 10 零件表层的机械物理性质包括（a ），（b），（c）。

答案：表面冷硬、表层残余应力、表层金相组织 11 刀具磨损属于（a ）误差，可以通过计算后输入（b ）来补偿。

答案：变值系统误差、等值异号的误差 12 零件的表面质量包括（a），（b），（c）、（d）。

答案：表面粗糙度及波度、表面冷硬、表层残余应力、表层金相组织 13 工艺系统的振动分为两大类即（a）与（b），其中振幅随切削用量而变的是（c）。

答案：强迫振动、自激振动、自激振动 14 切削加工后，引起表面残余应力的主要原因有（a）,（b）,（c）。

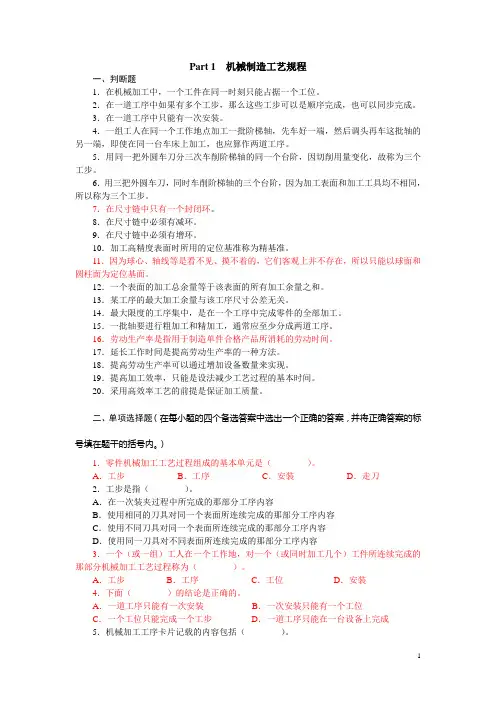

Part 1 机械制造工艺规程一、判断题1．在机械加工中，一个工件在同一时刻只能占据一个工位。

2．在一道工序中如果有多个工步，那么这些工步可以是顺序完成，也可以同步完成。

3．在一道工序中只能有一次安装。

4．一组工人在同一个工作地点加工一批阶梯轴，先车好一端，然后调头再车这批轴的另一端，即使在同一台车床上加工，也应算作两道工序。

5．用同一把外圆车刀分三次车削阶梯轴的同一个台阶，因切削用量变化，故称为三个工步。

6．用三把外圆车刀，同时车削阶梯轴的三个台阶，因为加工表面和加工工具均不相同，所以称为三个工步。

7．在尺寸链中只有一个封闭环。

8．在尺寸链中必须有减环。

9．在尺寸链中必须有增环。

10．加工高精度表面时所用的定位基准称为精基准。

11．因为球心、轴线等是看不见、摸不着的，它们客观上并不存在，所以只能以球面和圆柱面为定位基面。

12．一个表面的加工总余量等于该表面的所有加工余量之和。

13．某工序的最大加工余量与该工序尺寸公差无关。

14．最大限度的工序集中，是在一个工序中完成零件的全部加工。

15．一批轴要进行粗加工和精加工，通常应至少分成两道工序。

16．劳动生产率是指用于制造单件合格产品所消耗的劳动时间。

17．延长工作时间是提高劳动生产率的一种方法。

18．提高劳动生产率可以通过增加设备数量来实现。

19．提高加工效率，只能是设法减少工艺过程的基本时间。

20．采用高效率工艺的前提是保证加工质量。

二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内。

）1．零件机械加工工艺过程组成的基本单元是（）。

A．工步B．工序C．安装D．走刀2．工步是指（）。

A．在一次装夹过程中所完成的那部分工序内容B．使用相同的刀具对同一个表面所连续完成的那部分工序内容C．使用不同刀具对同一个表面所连续完成的那部分工序内容D．使用同一刀具对不同表面所连续完成的那部分工序内容3．一个（或一组）工人在一个工作地，对一个（或同时加工几个）工件所连续完成的那部分机械加工工艺过程称为（）。

典型习题和解答第一章机械加工工艺规程的制定〔例1。

3〕试举例说明下列各组的概念、特点以及它们之间的区别:（1)零件尺寸链、工艺过程尺寸链，工艺系统尺寸链，装配尺寸链；（2）封闭环．组成环，增环．减环。

〔例1。

10〕设某一零件图上规定的外圆直径为Ф32mm,渗碳深度为0。

5～0.8 mm。

现为使此零件可和另一种零件同炉进行渗碳，限定其工艺渗碳层深度为0。

8~1。

0 mm。

试计算渗碳前车削工序的直径尺寸及其上、下偏差？[解］渗碳深度是间接保证的尺寸，应为封闭环。

并作出尺寸链计算图。

车削外圆的半径及公差RδR为组成环之一。

求RδR： 0.8=1+16-R min，R min=16.2mm0。

5=0.8+15.975—R max， R max=16。

275mm故车削工序的直径尺寸及公差应标注为Φ32。

55 mm。

〔例 1.11〕設一零件，材料为2Cr13，其内孔的加工顺序如下：（1）车内孔Φ31。

8（2）氰化，要求工艺氧化层深度为磨内孔Φ32，要求保证氧化层深度为0.1～0.3mm，试求氰化工序的工艺氧化层深度t？[解］按加工顺序画出形成氰化层深度0。

1 ~0.3mm的尺寸链计算图。

图中0.1~0.3 mm是最后形成的尺寸应为封闭环。

计算t: 0.3=t max+15。

97-16。

0050.1=t min+15.9—16。

0175得 t max=0.335mmt min=0.2175mm故氰化工序的工艺氰化层深度t=0.2175mm。

〔例1。

12〕某小轴系成批生产，工艺过程为车、粗磨、精磨、镀铬。

所得尺寸应为Ф30㎜，镀层厚度为0.03～0.04㎜。

试求镀铬前精磨小轴的外径尺寸及公差。

［解] 列尺寸链如图示，镀铬后外径尺寸Φ30mm为封闭环30=A1max+0。

08 得A1max=29.92mm30-0。

045=A1min+0.08—0.02 A1min=28.895mm 所以镀铬前精磨小轴的外径尺寸及公差大小为A1=Φ29。

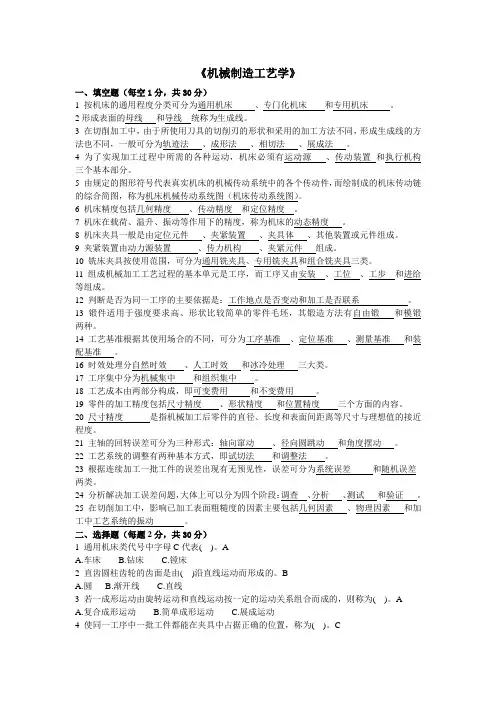

《机械制造工艺学》一、填空题（每空1分，共30分）1 按机床的通用程度分类可分为通用机床、专门化机床和专用机床。

2形成表面的母线和导线统称为生成线。

3 在切削加工中，由于所使用刀具的切削刃的形状和采用的加工方法不同，形成生成线的方法也不同，一般可分为轨迹法、成形法、相切法、展成法。

4 为了实现加工过程中所需的各种运动，机床必须有运动源、传动装置和执行机构三个基本部分。

5 由规定的图形符号代表真实机床的机械传动系统中的各个传动件，而绘制成的机床传动链的综合简图，称为机床机械传动系统图（机床传动系统图）。

6 机床精度包括几何精度、传动精度和定位精度。

7 机床在载荷、温升、振动等作用下的精度，称为机床的动态精度。

8 机床夹具一般是由定位元件、夹紧装置、夹具体、其他装置或元件组成。

9 夹紧装置由动力源装置、传力机构、夹紧元件组成。

10 铣床夹具按使用范围，可分为通用铣夹具、专用铣夹具和组合铣夹具三类。

11 组成机械加工工艺过程的基本单元是工序，而工序又由安装、工位、工步和进给等组成。

12 判断是否为同一工序的主要依据是：工作地点是否变动和加工是否联系。

13 锻件适用于强度要求高、形状比较简单的零件毛坯，其锻造方法有自由锻和模锻两种。

14 工艺基准根据其使用场合的不同，可分为工序基准、定位基准、测量基准和装配基准。

16 时效处理分自然时效、人工时效和冰冷处理三大类。

17 工序集中分为机械集中和组织集中。

18 工艺成本由两部分构成，即可变费用和不变费用。

19 零件的加工精度包括尺寸精度、形状精度和位置精度三个方面的内容。

20 尺寸精度是指机械加工后零件的直径、长度和表面间距离等尺寸与理想值的接近程度。

21 主轴的回转误差可分为三种形式：轴向窜动、径向圆跳动和角度摆动。

22 工艺系统的调整有两种基本方式，即试切法和调整法。

23 根据连续加工一批工件的误差出现有无预见性，误差可分为系统误差和随机误差两类。

24 分析解决加工误差问题，大体上可以分为四个阶段：调查、分析、测试和验证。

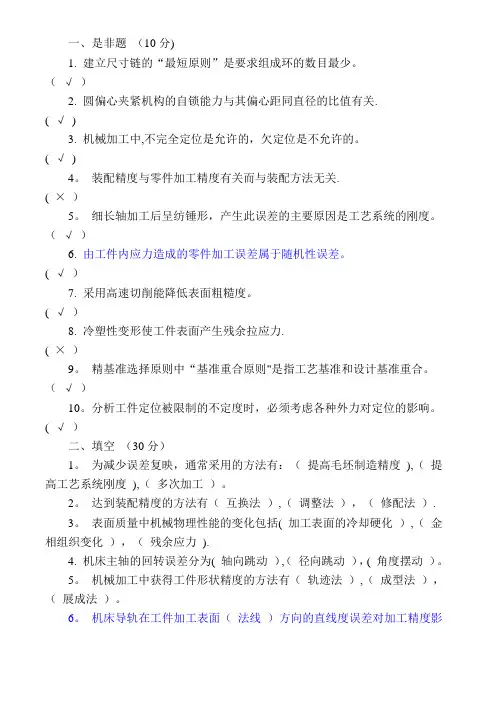

一、是非题（10分)1. 建立尺寸链的“最短原则”是要求组成环的数目最少。

（√）2. 圆偏心夹紧机构的自锁能力与其偏心距同直径的比值有关.( √)3. 机械加工中,不完全定位是允许的，欠定位是不允许的。

( √)4。

装配精度与零件加工精度有关而与装配方法无关.( ×）5。

细长轴加工后呈纺锤形，产生此误差的主要原因是工艺系统的刚度。

（√）6. 由工件内应力造成的零件加工误差属于随机性误差。

( √）7. 采用高速切削能降低表面粗糙度。

( √）8. 冷塑性变形使工件表面产生残余拉应力.( ×）9。

精基准选择原则中“基准重合原则"是指工艺基准和设计基准重合。

（√）10。

分析工件定位被限制的不定度时，必须考虑各种外力对定位的影响。

( √）二、填空（30分）1。

为减少误差复映，通常采用的方法有：（提高毛坯制造精度),（提高工艺系统刚度),（多次加工）。

2。

达到装配精度的方法有（互换法）,（调整法），（修配法）.3。

表面质量中机械物理性能的变化包括( 加工表面的冷却硬化）,（金相组织变化），（残余应力).4. 机床主轴的回转误差分为( 轴向跳动）,（径向跳动），( 角度摆动）。

5。

机械加工中获得工件形状精度的方法有（轨迹法）,（成型法），（展成法）。

6。

机床导轨在工件加工表面（法线）方向的直线度误差对加工精度影响大,而在( 切线）方向的直线度误差影响小。

8。

夹具对刀元件的作用是确定( 刀具）对（工件）的正确加工位置。

9. 应用点图进行误差分析时和R的波动反映的是（变值性误差的变化)和（随机性误差）的分散程度。

11。

划分工序的主要依据是工作地点是否改变和( 工件是否连续完成)。

六、(10分) 车削一批轴的外圆，其尺寸要求为Φ20±0。

06。

若此工序尺寸呈正态分布，公差带中心大于分布中心，其偏值δ=0。

03mm，均方根差σ=0。

02mm,求：（1)这批工件的废品率是多少？（2)指出该工件常值系统误差和随机误差的大小;查则废品率为（2)(3)采用将刀具朝着尺寸变化的方向调整0。

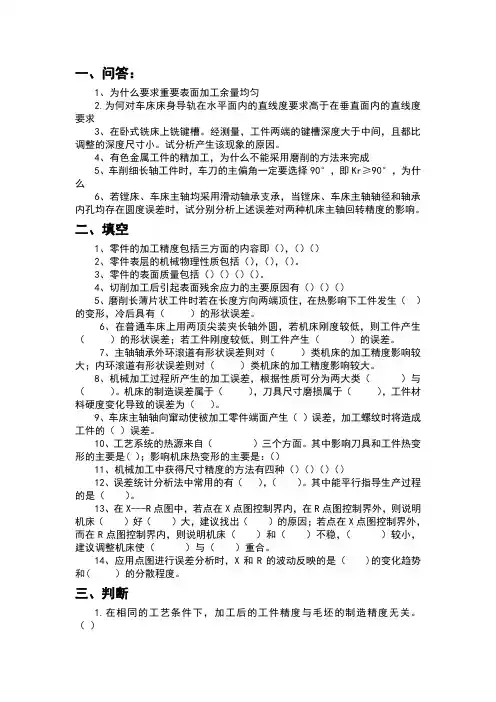

一、问答：1、为什么要求重要表面加工余量均匀2.为何对车床床身导轨在水平面内的直线度要求高于在垂直面内的直线度要求3、在卧式铣床上铣键槽。

经测量，工件两端的键槽深度大于中间，且都比调整的深度尺寸小。

试分析产生该现象的原因。

4、有色金属工件的精加工，为什么不能采用磨削的方法来完成5、车削细长轴工件时，车刀的主偏角一定要选择90°，即Kr≥90°，为什么6、若镗床、车床主轴均采用滑动轴承支承，当镗床、车床主轴轴径和轴承内孔均存在圆度误差时，试分别分析上述误差对两种机床主轴回转精度的影响。

二、填空1、零件的加工精度包括三方面的内容即（），（）（）2、零件表层的机械物理性质包括（），（），（）。

3、零件的表面质量包括（）（）（）（）。

4、切削加工后引起表面残余应力的主要原因有（）（）（）5、磨削长薄片状工件时若在长度方向两端顶住，在热影响下工件发生（）的变形，冷后具有（）的形状误差。

6、在普通车床上用两顶尖装夹长轴外圆，若机床刚度较低，则工件产生（）的形状误差；若工件刚度较低，则工件产生（）的误差。

7、主轴轴承外环滚道有形状误差则对（）类机床的加工精度影响较大；内环滚道有形状误差则对（）类机床的加工精度影响较大。

8、机械加工过程所产生的加工误差，根据性质可分为两大类（）与（）。

机床的制造误差属于（），刀具尺寸磨损属于（），工件材料硬度变化导致的误差为（）。

9、车床主轴轴向窜动使被加工零件端面产生（）误差，加工螺纹时将造成工件的（）误差。

10、工艺系统的热源来自（）三个方面。

其中影响刀具和工件热变形的主要是( ）；影响机床热变形的主要是：（）11、机械加工中获得尺寸精度的方法有四种（）（）（）（）12、误差统计分析法中常用的有（），（）。

其中能平行指导生产过程的是（）。

13、在X---R点图中，若点在X点图控制界内，在R点图控制界外，则说明机床（）好（）大，建议找出（）的原因；若点在X点图控制界外，而在R点图控制界内，则说明机床（）和（）不稳，（）较小，建议调整机床使（）与（）重合。

一、填空题1.获得形状精度的方法有_轨迹法_、成形法、_展成法_。

2.主轴回转作纯径向跳动及漂移时，所镗出的孔是_椭圆__形。

3.零件的加工质量包括_加工精度_和_加工表面质量__。

4.表面残余_拉_（拉或压）应力会加剧疲劳裂纹的扩展。

5.车削加工时，进给量增加会使表面粗糙度_变大_。

6.切削液的作用有冷却、_润滑__、清洗及防锈等作用。

7.在受迫振动中，当外激励频率近似等于系统频率时，会发生_共振_现象8.刀具静止参考系的建立是以切削运动为依据，其假定的工作条件包括假定运动条件和假定安装条件。

9.磨削加工的实质是磨粒对工件进行_刻划_、__滑擦（摩擦抛光）和切削三种作用的综合过程。

10.产品装配工艺中对“三化”程度要求是指结构的标准化、通用化和系列化。

11.尺寸链的特征是_关联性和_封闭性_。

12.零件光整加工的通常方法有_珩磨_、研磨、超精加工及_抛光_等方法。

13.机械加工工艺规程实际上就是指规定零件机械加工工艺过程和操作方法等的_工艺文件14.工艺过程是指生产过程中，直接改变生产对象形状、尺寸、相对位置、及性质的过程。

15.零件的几何精度、表面质量、物理机械性能是评定机器零件质量的主要指标。

16.加工经济精度是指在正常加工条件下（采用符合标准的设备，工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度。

17.工艺系统的几何误差主要加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、工件的安装误差、刀具、夹具和量具由于的制造误差与磨损引起。

18.轴类零件加工中常用两端中心孔作为统一的定位基准。

19.零件的加工误差指越小（大），加工精度就越高（低）。

20.粗加工阶段的主要任务是获得高的生产率。

21.工艺系统的几何误差包括加工方法的原理误差、制造和磨损所产生的机床几何误差和传动误差，调整误差、刀具、夹具和量具的制造误差、工件的安装误差。

22.精加工阶段的主要任务是使各主要表面达到图纸规定的质量要求。

《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。

5-2 试简述工艺规程的设计原则、设计内容及设计步骤。

5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。

粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。

5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。

习题5-5图解：按题目要求，粗、精基准选择如下图所示。

5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。

其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。

5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。

5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。

机械制造工艺试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、蠕墨铸铁的（）优于灰铸铁。

A、锻造性能B、铸造性能C、焊接性能D、力学性能正确答案：D2、当毛坯表面的尺寸误差较大时，采用（）可满足工件位置的要求。

A、可调支承B、平头支承钉C、辅助支承D、支承板正确答案：A3、以车刀为例，刀具上切屑流过的表面称为（）。

A、前刀面B、主后面C^副后面正确答案：A4、使金属引起疲劳的是（）载荷。

A、交变B、动C、静D、冲击正确答案：A5、高速钢的热硬性可达（）。

A、600〜650℃B、650〜700CC、500〜550℃D、550〜600°C正确答案：D6、为减轻加工硬化现象，应使刀具（）。

①保持锋利②尽量钝化③刃口圆弧半径增大④前角增大⑤后角减小，正确答案是（）。

A、①③④B、②④⑤C、②③④D、①④⑤E、③④⑤正确答案：D7、切削用量包括（）。

①主轴每分钟转数②切削层公称宽度③背吃刀量④进给量⑤切削速度，正确答案是（）。

A、①②③B、①④⑤C、③④⑤D、①③④正确答案：C8、下列力学性能中，测量O可不破坏试样，适于成品零件的检验。

A、ObB、AkuC、HRC正确答案：C9、传动螺纹用于传递动力、运动或位移，其牙型多为锯齿形或（）。

A、梯形B、矩形C、三角形正确答案：A10、一个（或一组）工人在一个工作地，对一个（或同时加工几个）工件所连续完成的那部分机械加工工艺过程称为（）。

A、安装B、工序C、工位D、工步正确答案：B11、黄铜是（）合金。

A、铜锡B、铜锌C、铜铝D、铜被正确答案：B12、刀具材料要求有高的硬度，通常要求硬度在（）以上。

A、50B、60HRC、70HRC正确答案：B13、为了使淬火工件的表面耐磨，表面淬火用钢，其碳的质量分数应大于（）。

A、0.8%B、1.2%C、0.3%D、0.5%正确答案：C14、（）硬质合金适用于加工脆性金属。

A、PB、Y类C、k类正确答案：C15、一紧固螺钉在使用讨程中发现有塑性变形，是因为螺钉材料的力学性能（）值不足。

机械制造工艺考试题+参考答案一、单选题（共50题，每题1分，共50分）1、精加工时，应取( )的前角。

A、零度B、较大C、较小正确答案：B2、一般刀具的( )误差，会影响工件的尺寸精度。

A、磨损B、制造C、安装正确答案：B3、在金属材料强度的主要判据中，σb称为( )。

A、抗拉强度B、屈服强度C、抗弯强度正确答案：A4、( )不需使用扳手夹紧，夹紧力随切削力的增加而增加，刀具不致打滑。

A、自紧式钻夹头B、扳手夹紧式三爪钻夹头C、快速钻夹头正确答案：A5、工艺基准按不同场合和用途可分为( )、( )、测量基准、装配基准。

①工步基准②工序基准③定位基准④定形基准正确答案是( )。

A、②③B、②④C、①③D、①④正确答案：A6、工序尺寸的公差带一般取( )方向，而毛坯尺寸的公差带一般取( )分布。

①入体②出体③双向④单向正公差，正确答案是( )。

A、①③B、②④C、②③D、①②正确答案：A7、为了改善50钢的车轮毛坯的切削加工性能，以及消除内应力，应选用( )较合适。

A、正火B、去应力退火C、完全退火D、球化退火正确答案：C8、某零件采用的材料为HT200,其中200表示( )。

A、抗拉强度B、塑性C、屈服强度D、硬度正确答案：A9、T10A钢刮刀，要求硬度为60HRC,应采用( )方法。

A、淬火+低温回火B、淬火+中温回火C、淬火+高温回火D、调质+高温回火正确答案：A10、在下列材料中、凿子宜选( )钢制造。

A、T8B、T10AC、T12D、Q235正确答案：A11、零件上尺寸较大的四方通孔的加工方法是( )。

A、车削B、铣削C、磨削D、插削正确答案：B12、( )夹紧速度快、省力，适用于成批和单件生产。

A、普通机用虎钳B、精密机用虎钳C、快速夹紧机用虎钳D、可倾机用虎钳正确答案：C13、避免积屑瘤的措施之一是( )。

A、降低工件硬度B、采用大前角C、采用中速切削正确答案：B14、为减轻加工硬化现象，应使刀具( )。

第五模块机械制造工艺规程的制订一、填空题1.划分工序的关键是看：（）、（）。

2.划分工步的关键是：（）、（）、（）其中是否有一个方面发生变化。

3.单件小批生产时，往往使用通用机床或数控机床按工序（）的原则组织生产。

4.大批大量生产时，往往要编制最为详细的（）卡片来指导生产。

5.使用工件上（）表面作为定位基准，这种基准叫做精基准。

6.确定机械加工工序的顺序时，应遵循（）、（）、（）的原则。

7.尺寸链的基本特征是其（）和（）。

8.工件定位时，“基准重合”是指（）和（）是零件上的同一个表面。

9.常用的装配方法有：（）、（）、（）、（）。

10.确定装配顺序的一般规律是：先（）后（）、先（）后（）、先（）后（）、先（）后（）、先（）后（）。

11.把零件总的加工内容分散到更多的工序中去完成，即每道工序的加工内容相对较少，这种生产组织形式叫做（）；12.用零件上经过加工的表面做定位基准，该基准称为（）；13.划分工序的主要依据是（）、（）；14.机械加工中，由机床、夹具、刀具、工件组成的统一体，称为（）；15.加工原理误差是指采用了近似的（）进行加工时产生的误差；16.加工细长轴时，通常后顶尖采用弹性顶尖，目的是为了消除（）的影响。

17.排机械加工工序顺序时，一般应遵守（）、（）、（）的原则。

18.在毛坯制造后或粗加工后，经常安排时效处理，目的是为了消除（）对加工精度的影响。

19.用零件上没有经过加工的毛坯面做定位基准，该基准称为（）；20.如果把比较多的加工内容安排在一道工序中进行，通常称为（）；21.产品装配精度要求很高，组成零件较少（2～ 3 个）时，常采用（）来进行装配。

22.选择某种加工方法加工零件时，要考虑这种方法所能达到的（）和（）来选取。

23. 制订零件机械加工工艺过程时，划分加工阶段可以更好的（）、更合理的使用（）、及时发现（），以及方便热处理的安排。

24.定位误差产生的原因有：（）和（）。

（子情境1-3部分）思考与作业3－1 常用的孔加工刀具有哪些？各适用于哪些场合？3－2 分析图3－2所列定位方案：①指出各定位元件所限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。

题3－2图图a）过三通管中心o打一孔，使孔轴线与管轴线ox、oz垂直相交；图b）车外圆，保证外圆与内孔同轴；图c）车阶梯轴外圆；图d）在圆盘零件上钻孔，保证孔与外圆同轴；图e）钻铰连杆零件小头孔，保证小头孔与大头孔之间的距离及两孔的平行度。

3－3 分析图3－3所列加工中零件必须限制的自由度，选择定位基准和定位元件，并在图中示意画出；确定夹紧力作用点的位置和作用方向，并用规定的符号在图中标出。

题3－3图图a ） 过球心钻一孔；图b ） 加工齿轮坯两端面，要求保证尺寸A 及两端面与内孔的垂直度； 图c ） 在小轴上铣槽，保证尺寸H 和L ； 图d ） 过轴心钻通孔，保证尺寸L ；图e ） 在支座零件上加工两通孔，保证尺寸A 和H 。

3－4 在图3－4a 所示套筒零件上铣键槽，要求保证尺寸014.054 mm 及对称度。

现有三种定位方案，分别如图b 、c 、d 所示。

试计算三种不同定位方案的定位误差，并从中选择最优方案（已知内孔与外圆的同轴度误差不大于0.02mm ）。

3－5 图3－5所示齿轮坯，内孔和外圆已加工合格（01.080-=d mm ，025.0035+=D mm ），现在插床上用调整法加工内键槽，要求保证尺寸2.005.38+=H mm 。

试分析采用图示定位方法能否满足加工要求（要求定位误差不大于工件尺寸公差的1/3）？若不能满足，应如何改进？（忽略外圆与内孔的同轴度误差）题3－5图3－6 图3－6所示工件，用一面两孔定位加工A 面，要求保证尺寸05.018±mm 。

若两销直径为01.002.016--φmm ，两销中心距为02.080±mm 。

试分析该设计能否满足要求（要求工件安装无干涉现象，且定位误差不大于工件加工尺寸公差的二分之一）？若满足不了，提出改进办法。
