车间现场定置管理画线图课件

6S标准化之-生产区域责任划分
1
PPT学习交流
区域责任制的定义
现场区域管理责任到人，分工明确，使现场: 有图必有物、有物必有位、有位必分类、分类必标志、
达到“事事有人管，人人都管事”
2
PPT学习交流
区域责任制的程序说明
(1) 安全小组制定现场管理的程序及相应的标准，经批准后下发各部门执行。
(2) 责任区域牌：把小组为单位将区域图按一定分工分成若干个局部，并标明此局部具体工作内容和标准及责任人与检查人的标志牌
4
PPT学习交流
责任区域划分原则
▪ 方便、就近的原则 ▪ 明确、清晰的原则---必须责任明确，区域
划分清晰。 ▪ 无遗漏原则---即“事事有人管”。 ▪ 避免形式主义原则---对制定的责任区的责
可按大型移动物品线宽的1/2宽度划定
四角划线
16
PPT学习交流
地面定位线划线标准
定位消防器材或危险物品(如高压气瓶、易燃易爆物品)，为达到警示效果，须使用红色线条，线宽一般在3㎝～6㎝。
5CM
17
PPT学习交流
地面定位线划线标准
前方禁止摆放物品的区域(不得放置、不得进入，如配电装置、消防栓处、升降梯下等；须使用红色斑马线，线宽一般在3㎝～6㎝。
通道线用于人车物料的通行，采用贴胶带(实线)的方法，通道线宽度lO㎝。通道本身的宽度应结合实际工作需要和场地的大小视情况而定，一般采用通行、运输车辆宽度的1.5倍。
9
PPT学习交流
地面通道线、区域线划线标准
区域线用于工作区域内的功能细分，采用贴胶带(实线)的方法，区域线宽度8㎝。
10
PPT学习交流
任要做到有人监督。各部门要结合自己特点，制定相应的考核、奖罚制度

车间定置线标准

黄色
定位
定位黄色
间隙 5MM
间隙 10MM
对象固定不移动物品
如架子等
圆形不移动物品如花盆等
照片
红色
定位
固定不移动物品不良品存放架子
间隙 5MM
4白色定位用蓝色胶带
2.地板其它颜色定位用白色胶带
对象
现场移动物品如叉车，台车等
照片
定位
黄黑色
灭斑马线
火器
消防设备区域如消防栓等

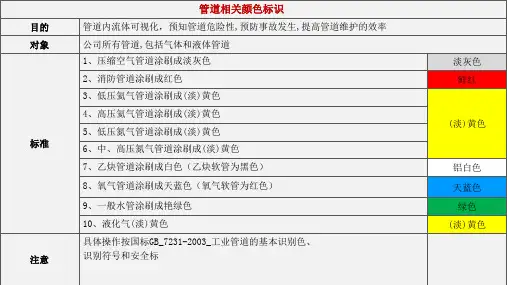

颜色、线条及管道标准
1
④管道的颜色使用规定：
• 水：蓝色 • 蒸气：深红色 • 气体：黄色 • 油：深土黄色 • 酸或碱：紫灰 • 电气：成土黄色
2
区分
可视化标准
区划线
黄色
主
区划线
黄色
LINE
对象
车间主要通道宽度大于1.5M
LINE间通道宽度0.8~1.5M
照片
推拉门
黄色
房间出入门
3
区分
可视化标准
6
高级水准（理想状态）
6
安全库存
6
6
用完后
通知张三
无管理状态
有几个球不明确，要数！
初级管理状态
整齐排列，便于确认管理
中级管理状态
通过简单标识使数目一目了然
理想的管理状态
通过标识和提示，使数目和数目不足时该怎么做一目了然
8
此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！
5
区分
可视化标准
。。。
。。。
包装
黄色
对象
照片
完制品区域如木架、货架等

车间划线、管道标识、定置管理

车间地址标识
50 cm
目的对象
标准
通过标识牌，使区域规划目视化
加工区、生产线、区域管理
1、左上角为公司LOGO； 2、LOGO右侧为公司或部门口号（可选） 3、白底蓝边、字体：加粗黑体，文字居中 4、地址牌规格长60cm×高50cm 5、板材：亚克力 6、统一所有部门的看板尺寸、字体、字体大小、颜色
1、适合于车间主通道，副通道 1）线宽：100mm；材料：油漆；颜色：黄色； 2）人行通道700mm（不包括通道线） 3）通道分车辆通道人行通道; 2、需横越时要有斑马线 1）线宽：100mm，长900mm，油漆；白色 2）两条斑马线内部间隔200mm 3）人行通道内部每隔5m画出一个小人或一对脚印示意
目的对象
标准
防止车间门口墙壁被撞击有车辆进出的车间门口 1、材料：立柱选用直径10cm的钢管
2、颜色：立柱为黄黑斑马线，间隔10cm
3、间距：立柱与墙壁所在的水平面的垂距为30cm；与墙壁沿通道方向的水平面的垂距为10cm 4、数量：4根 5、高度：地上部分90cm，用膨胀螺丝固定
主干道
90cm 10cm
西灯总开关插座 1、2
插座
额定电压标识方法
目的对象
标准
为防止不同电源接错而造成设备的损坏
所有的电源插头、插座、电缆 1、制作不干胶电压标签，如图所示（常用为两种） 2、规格：长30mmX宽20mm。 3、材料：塑光纸，单面绿色、黑字/红色、黄字 4、在各插座及插头上张贴
220V电压标识
3300mmmm
20cm
电柜、消防栓、灭火器
40cm
45度角/10cm
凸起物警戒线
目的对象
标准

六S管理定置管理的标准和颜色

黄色
备注
黄色地面时使用白色
间距100 黄色地面时使用白色
打扫工具类
50
门开闭线
25
小物品定位线
25
桌面物品定位线
10
画线旳原则（二）
合用项目
不合格品区域线废品闲置物待修理品灭火器消防栓垃圾桶危险区域回风口警告警示
基准规格 50 50 50 50 50 50 50 50 10 50
6S管理定置管理旳原则及颜色
画线旳原则（一）
合用项目厂区主干道线
厂区人行道线人行横道斑马线仓库主通道线大型车间主通道线室内一般通道线仓库/车间区域线辅助通道线可移动物 (移动架台,工具车)
基准规格
100
100 50 100 100 50 50 50 50
基准颜色黄色白色白色
现场移动物品如叉车，平板车等
照片
定位
消防设备区域如消防栓等
区别
可视化原则
对象
照片
警示线
使用虎纹线
车间，仓库卷闸大门
警示线
使用虎纹线
坑道
区别
可视化原则
标识
标示牌
对象成品仓库
照片
பைடு நூலகம்
。。。
。。。
包装
黄色
完制品区域如木架、货架等
区别
可视化原则
对象
照片
定位
台历
标识
打印纸
区别
可视化原则
对象
照片
对象
空气
管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0

管理定置划线颜色和标准

管道附着基准
可视化标准油压油（）
油压油
冷却水
VELT,MOTOR
5M
1800mm
电箱Βιβλιοθήκη 消防设施区分可视化标准
对象
定位
形迹管理
工具板
照片
仓库原料
区分
可视化标准
黄色
定位
定位黄色
间隙 5MM
间隙 10MM
对象
固定不移动物品如桌子、架子等
圆形不移动物品如垃圾桶、花盆
等
照片
定位
不良品区域
区分定位
可视化标准
定位用黄色胶带
对象
现场移动物品
如叉车，平板车等
照片
消防设备区域
定位
如消防栓等
区分
可视化标准
对象
照片
警示线
使用虎纹线
车间，仓库卷闸大门
警示线
使用虎纹线
坑道
区分
可视化标准
对象
照片
标识
安全警示标示牌
区分
可视化标准
定位
对象
照片
定位
对象管道管道电源
仪表
可视化标准空气
对象管道
煤气
管道
VOLTAGE
220V
110V， 220V
旋转体
24
0
6
0kg/cm2
（1）参观通道边缘承台立柱用斑马线标识。
（2）斑马线黄黑间隔25CM。
配电柜及消防设施警示线标准：
配电柜及消防设施警示线标准：
参观通道边缘承台立柱警示线标准：
1、卫生用品存放区域线使用白色线线宽50mm。
（1）物料定位使用黄色定位线，方框定位，线宽100MM。

生产现场定置管理图示

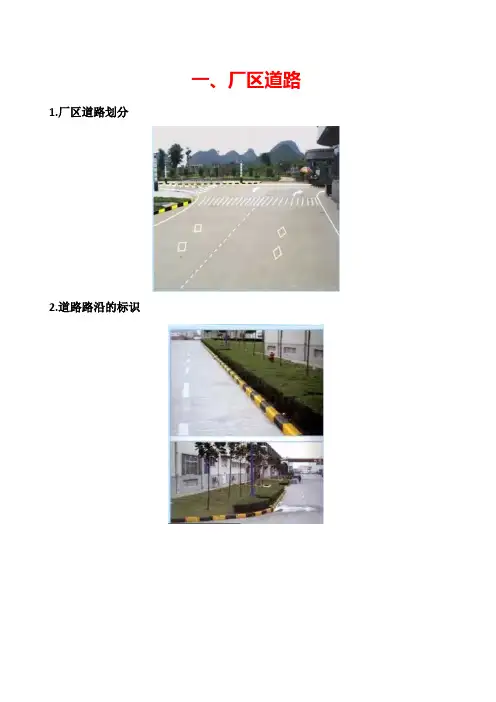

一、厂区道路
1.厂区道路划分
2.道路路沿的标识
3.人行道标识
4.反光镜设置
5.限速、限高标识
二、车间通道及定置管理
三、仓库
四、仪器仪表
1.温度计——工艺温度范围指示
2.压力表——压力范围（红色为超压区）
五、阀门开关
六、工艺管线标识
1.工业管道色标、管道内介质和流向标识
七、工业斜梯、工业直梯、平台
八、变配电设施
九、常规安全设施
1.防护罩、安全栏杆
2.安全警示区域
3.安全警示标志
4.安全应急设施
十、消防器材
十一、职业危害告知卡
职业病危害告知卡
注意防尘
急救电话：
职业病危害告知卡
噪声有害
急救电话：
职业病危害告知卡
注意高温
急救电话：消防电话
职业病危害告知卡
注意防护当心腐蚀
急救电话：消防电话：职业卫生咨询电话:
职业病危害告知卡当心腐蚀
急救电话：消防电话：职业卫生咨询电话:
配电室设置：
职业病危害告知卡。

车间现场定置管理画线图.pptx

可按大型移动物品线宽的1/2宽度划定
四角划线
地面定位线划线标准
定位消防器材或危险物品(如高压气瓶、易燃易爆物品)，为达到警示效果，须使用红色线条，线宽一般在3㎝～6㎝。
5CM
地面定位线划线标准
前方禁止摆放物品的区域(不得放置、不得进入，如配电装置、消防栓处、升降梯下等；须使用红色斑马线，线宽一般在3㎝～6㎝。
▪ 部门定置图反映的内容：设备、通道、更衣间、垃圾箱、饮水处、固定工位器具、用具等。并反映出部门办公室、库房、洗手间等位置，标出名称。不反映室内布置，但应该标出门户、门位置及门的开启方向。
生产区域责任图（同轴）
物料区责任人： ×××
焊接房责任ห้องสมุดไป่ตู้： ×××
六
五
四
三
二
一
线
线
线
线
线
线
责任人责任人责任人责任人责任人责任人
地面定位线划线标准
定位线用于定位地面物品，线宽3㎝～6㎝，采用贴胶带(实线)的方法。
地面通道线、区域线划线标准
可移动（暂放物）物品的区域，采用粘胶带（虚线）的方法，区域线宽度8cm
地面通道线、区域线划线标准
不合格品或危险区域使用红色油漆实线或贴胶带(实线)的方法，条线宽为5㎝。
地面定位线划线标准
6S标准化之-生产区域责任划分
区域责任制的定义
现场区域管理责任到人，分工明确，使现场: 有图必有物、有物必有位、有位必分类、分类必标志、
达到“事事有人管，人人都管事”
区域责任制的程序说明
(1) 安全小组制定现场管理的程序及相应的标准，经批准后下发各部门执行。
(2)各部门根据本部门的实际情况及工艺流程进行现场区域划分，绘制区域责任表。

车间画线标准规范文稿演示

对象固定不移动物品
如架子等
圆形不移动物品如花盆等
照片
红色
定位
间隙 5MM
固定不移动物品不良品存放架子
区分定位
可视化标准
对象
1. 地板白色定位用蓝色胶带
2.地板其它颜色定位用白色胶带
现场移动物品如叉车，台车等
照片
定位
黄黑色灭斑马线
火器
消防设备区域如消防栓等
区分
可视化标准
。。。
对象
有车辆进出的车间门口
1、材料：立柱选用直径10cm的钢管；
2、颜色：立柱为黄黑斑马线，间隔10cm；
3、间距：立柱与墙壁所在的水平面的垂距标准为30cm；与墙壁沿通道方向的水平面的垂
距为10cm;
4、数量：4根
5、高度：地上部分90cm，地下部分30cm，
地面下沉10CM后膨胀螺丝固定后再做地
照片
房间出入门
区分
生产区域
区划线
可视化标准
区划线
黄色
LINE
对象
车间主要通道宽度大于1.5M
LINE间通道宽度0.8~1.5M
照片
半成品区域线
绿色框：合格品红色框：不合格黄色为待检查品
线宽为：50mm
半成品放置区域放置线宽为
区分定位
定位
可视化标准
黄色
黄色
间隙 5MM
间隙 10MM
效果展示
废品、化学品、危险品
清洁用品、垃圾存放区
物料进出方向标识
目的
标明物料加工状态及进出方向
100mm
对象
所有放置托盘或成批物料的定位区
150mm

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安全考核
考核范围：模块生产部、同轴器件生产部、管芯生产部、组件生产部、芯片部
产品管理部、质量保证部、中试部、器件开发部考核方式：
日常检查、月度检查、专项检查等每月下旬对各部门考核
检查发现问题
反馈确认
问题记录
考核汇总
安全考核
安全考核结果 90-100分为优秀
70-90分为合格
50-70分为不合格
生产现场内可移动物品划线图例
目视化管理图例
目视化管理图例
目视化管理图例
◎形迹定位管理自己制作
目视化管理图例
目视化管理图例
目视化管理图例
目视化管理图例
目视化管理图例
安全始于整理整顿
终于整理整顿。
作业现场标准化
安全操作规程是为了保证安全生产而制定的，操作者必须遵守的操作活动规则。它是根据机器设备的特点和技术要求，如：结合具体情况及员工经验制定出的安全操作守则。烘箱、气瓶、激光焊接机、罐装液氮
生产区域责任图（同轴）
物料区责任人： × × ×
焊接房责任人： × × ×
六五四三二一线线线线线线责任人责任人责任人责任人责任人责任人
十线九线八线七线责任人责任人责任人责任人
夹具室责任人：
粘胶房责任人：***
办公区责任人
：
焊接房责任人： × × ×
货架使用四角定位，有时演化为Байду номын сангаас通道线或区划线上延伸的定位形式。
地面定位线划线标准
叉车、运输电瓶车等物流车辆，要划定停放区域线(线宽为5㎝的黄色虚线区划)，停放地应不妨碍交通和厂容观瞻。
地面定位线划线标准
黄黑斑马线：警告、警示，如地面突起物、易碰撞处、道轨、台阶等；
划线注意事项
各区域线始终保持清洁，不得出现断线、起泡脱落等现象，若有随时修补。禁止车辆、人员从实线上压过和跨越。各部门根据区域大小、所处位置、物流方向等因素，在划线时留有相应的通道。
不合格品或危险区域使用红色油漆实线或贴胶带(实线)的方法，条线宽为5㎝。
地面定位线划线标准
定位线用于定位地面物品，线宽3㎝～6㎝，贴胶带 (实线)的方法。
地面定位线划线标准
位置变动类物品(暂放物)定位时采用贴胶带(虚线)的方法，线宽一般在3㎝～6㎝。
地面定位线划线标准
某些物品为了特别区分(如清洁工具、垃圾箱、凳椅等)，视实际情况可以采用四角定位线等形式，线宽要求：大型可移动物品区域线用黄色实线，线宽为50mm—70mm；小型物品可根据视觉比例效果，可按大型移动物品线宽的1/2宽度划定
生产现场标牌说明
(1) 区域管理图：以部门为单位，标有各个定置区域及生产设备和设施的图版 (2) 责任区域牌：把小组为单位将区域图按一定分工分成若干个局部，并标明此局部具体工作内容和标准及责任人与检查人的标志牌
责任区域划分原则
方便、就近的原则明确、清晰的原则---必须责任明确，区域
地面通道线、区域线划线标准
区域线用于工作区域内的功能细分，采用贴胶带(实线) 的方法，区域线宽度8㎝。
地面定位线划线标准
定位线用于定位地面物品，线宽3㎝～6㎝，采用贴胶带(实线)的方法。
地面通道线、区域线划线标准
可移动（暂放物）物品的区域，采用粘胶带（虚线）的方法，区域线宽度8cm
地面通道线、区域线划线标准
6S标准化之-生产区域责任划分
区域责任制的定义
现场区域管理责任到人，分工明确，使现场: 有图必有物、有物必有位、有位必分类、分类必标志、达到“事事有人管，人人都管事”
区域责任制的程序说明
(1) 安全小组制定现场管理的程序及相应的标准，经批准后下发
各部门执行。
(2)各部门根据本部门的实际情况及工艺流程进行现场区域划分，绘制区域责任表。 (3)安全小组每天对现场进行巡检，对发现的不合格项，根据责任标贴、区域责任表，查出责任人并兑现责任。 (4)每天对巡检情况进行总结，将出现的问题进行汇总，下发整改单，跟踪完成情况。
划线定位
色带宽度的参考标准：
主通道：10CM；次通道或区域线：5~7CM；通道宽度的参考标准：纯粹人行道：约80CM以上；单向车通道：约W+60CM以上（W车身最大宽度）；双向车通道：约W1+W2+90CM以上。

地面通道线、区域线划线标准
通道线用于人车物料的通行，采用贴胶带(实线)的方法，通道线宽度lO㎝。通道本身的宽度应结合实际工作需要和场地的大小视情况而定，一般采用通行、运输车辆宽度的1.5倍。
四角划线
地面定位线划线标准
定位消防器材或危险物品(如高压气瓶、易燃易爆物品)，为达到警示效果，须使用红色线条，线宽一般在3㎝～6㎝。
5CM
地面定位线划线标准
前方禁止摆放物品的区域(不得放置、不得进入，如配电装置、消防栓处、升降梯下等；须使用红色斑马线，线宽一般在3㎝～6㎝。
地面定位线划线标准
划分清晰。无遗漏原则---即“事事有人管”。避免形式主义原则---对制定的责任区的责任要做到有人监督。各部门要结合自己特点，制定相应的考核、奖罚制度
生产区域责任定置图要求
部门定置图只需标出其主体部分,不用标出
