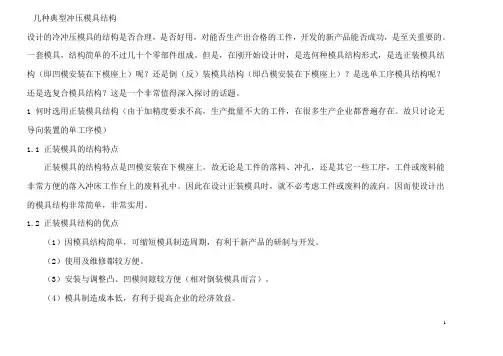

冲压模具典型结构第一类工艺零件，这类零件直接参与工艺过程的完成并和坯料有直接接触，包括有工作零件、定位零件、卸料与压料零件等；第二类结构零件，这类零件不直接参与完成工艺过程，也不和坯料有直接接触，只对模具完成工艺过程起保证作用，或对模具功能起完善作用，包括有导向零件、紧固零件、标准件及其它零件等，如表1.1.3所示。
应该指出，不是所有的冲模都必须具备上述六种零件，尤其是单工序模，但是工作零件和必要的固定零件等是不可缺少的。
制造技术模具制造技术现代化是模具工业发展的基础。
随着科学技术的发展，计算机技术、信息技术、自动化技术等先进技术正不断向传统制造技术渗透、交叉、融合，对其实施改造，形成先进制造技术。
目前又出现了在冲压模内攻牙技术,引导了不少冲压厂家为了降低成本,引起了一股抢购热潮。
模具先进制造技术的发展主要体现在：高速铣削加工，普通铣削加工采用低的进给速度和大的切削参数，而高速铣削加工则采用高的进给速度和小的切削参数，高速铣削加工相对于普通铣削加工具有如下特点： a.高效高速铣削的主轴转速一般为15000r/min～40000r/min，最高可达100000r/min。
在切削钢时，其切削速度约为400m/min，比传统的铣削加工高5～10倍；在加工模具型腔时与传统的加工方法(传统铣削、电火花成形加工等)相比其效率提高4～5倍。
b.高精度高速铣削加工精度一般为10μm，有的精度还要高。
c.高的表面质量由于高速铣削时工件温升小（约为3°C），故表面没有变质层及微裂纹，热变形也小。
最好的表面粗糙度Ra小于1μm，减少了后续磨削及抛光工作量。
d.可加工高硬材料可铣削50～54HRC的钢材，铣削的最高硬度可达60HRC。
鉴于高速加工具备上述优点，所以高速加工在模具制造中正得到广泛应用，并逐步替代部分磨削加工和电加工。
电火花铣削加工电火花铣削加工（又称为电火花创成加工）是电火花加工技术的重大发展，这是一种替代传统用成型电极加工模具型腔的新技术。
像数控铣削加工一样，电火花铣削加工采用高速旋转的杆状电极对工件进行二维或三维轮廓加工，无需制造复杂、昂贵的成型电极。
日本三菱公司最近推出的EDSCAN8E电火花创成加工机床，配置有电极损耗自动补偿系统、CAD/CAM集成系统、在线自动测量系统和动态仿真系统，体现了当今电火花创成加工机床的水平。
慢走丝线切割技术目前，数控慢走丝线切割技术发展水平已相当高，功能相当完善，自动化程度已达到无人看管运行的程度。
最大切割速度已达300mm2/min，加工精度可达到±μm，加工表面粗糙度～μm。
直径～细丝线切割技术的开发，可实现凹凸模的一次切割完成，并可进行的窄槽及半径内圆角的切割加工。
锥度切割技术已能进行30°以上锥度的精密加工。
磨削及抛光加工技术磨削及抛光加工由于精度高、表面质量好、表面粗糙度值低等特点，在精密模具加工中广泛应用。
目前，精密模具制造广泛使用数控成形磨床、数控光学曲线磨床、数控连续轨迹坐标磨床及自动抛光机等先进设备和技术。
数控测量产品结构的复杂，必然导致模具零件形状的复杂。
传统的几何检测手段已无法适应模具的生产。
现代模具制造已广泛使用三坐标数控测量机进行模具零件的几何量的测量，模具加工过程的检测手段也取得了很大进展。
三坐标数控测量机除了能高精度地测量复杂曲面的数据外，其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施以及简便的操作步骤，使得现场自动化检测成为可能。
模具先进制造技术的应用改变了传统制模技术模具质量依赖于人为因素，不易控制的状况，使得模具质量依赖于物化因素，整体水平容易控制，模具再现能力强。
高强度钢冲压模具当今高强钢、超高强钢很好的实现了车辆的轻量化，提高了车辆的碰撞强度和安全性能，因此成为车用钢材的重要发展方向。
但随着板料强度的提高，传统的冷冲压工艺在成型过程中容易产生破裂现象，无法满足高强度钢板的加工工艺要求。
在无法满足成型条件的情况下，目前国际上逐渐研究超高强度钢板的热冲压成形技术。
该技术客户主要服务区域：深圳东莞厂在东莞销售中心在深圳是综合了成形、传热以及组织相变的一种新工艺，主要是利用高温奥氏体状态下，板料的塑性增加，屈服强度降低的特点，通过模具进行成形的工艺。
但是热成型需要对工艺条件、金属相变、CAE分析技术进行深入研究，目前该技术被国外厂商垄断，国内发展缓慢。
过去在生产深冲或者重冲工件，大家都认为耐压型(EP) 润滑油是保护模具的最好选择。
硫和氯EP添加剂被混合到纯油中来提高模具寿命已经有很长的历史了。
但是随着新金属--高强度钢的出现，环保要求的严格，EP油基润滑油的价值已经减少，甚至失去市场。
在高温下高强度钢的成型，EP油基润滑油失去了它的性能，无法在极温应用中提供物理的模具保护隔膜。
而极温型的IRMCO高固体聚合物润滑剂则可以提供必要的保护。
随着金属在冲压模具中变形，温度不断升高，EP油基润滑油都会变薄，有些情况下会达到闪点或者烧着（冒烟）。
IRMCO高分子聚合物润滑剂一般开始喷上去时稠度低得多。
随着成形过程中温度的上升，会变得更稠更坚韧。
实际上高分子聚合物极温润滑剂都有“热寻性”而且会粘到金属上，形成一个可以降低摩擦的隔膜。
这个保护屏障可以允许工件延展，在最高要求的工件成型时没有破裂和粘接，以此来控制摩擦和金属流动。
有效的保护了模具，延长了模具使用寿命，提高了冲压的强度。
随着数控技术、伺服技术、运动元件的发展，以及市场经济的需要，数控单元冲压模具快速成形技术得到迅速发展。
对于中小型传统企业，这种结合传统制造工艺的高新技术无疑是一种投资省，见效J陕，方便、快捷的技术。
随着经济和科学技术的不断发展，实现自动上下料装备、外置模具库自动换模装备等，已经摆在人们的面前。
可见，数控冲压的发展是以相关技术和新结构的研制为基础的。
单元冲压模具快速成形技术，无疑是先进冲压技术发展的一个新起点模内攻牙技术模内攻牙又称模内攻丝,是一种替代了传统人工攻牙的新技术,目前传统的攻牙设备已经不能适应冲压产品需求,效率太低,加工时间长.远远满足不了市场的需要.模内攻牙技术的导入使得冲压模具真正的实现了自动化,效率化,攻牙范围可达到最小,最大可达到M45.精度可达到,模内攻牙技术使的冲出来的产品不需要再进行第二次人工攻牙,其挤压出来的产品质量有保证,表面光洁度好,效率高,成本低.广泛应用于冲压。
制造冲压模具的材料有钢材、硬质合金、钢结硬质合金、锌基合金、低熔点合金、铝青铜、高分子材料等等。
目前制造冲压模具的材料绝大部分以钢材为主，常用的模具工作部件材料的种类有：碳素工具钢、低合金工具钢、高碳高铬或中铬工具钢、中碳合金钢、高速钢、基体钢以及硬质合金、钢结硬质合金等等。
基本分类a.碳素工具钢在模具中应用较多的碳素工具钢为T8A、T10A等，优点为加工性能好，价格便宜。
但淬透性和红硬性差，热处理变形大，承载能力较低。
b.低合金工具钢低合金工具钢是在碳素工具钢的基础上加入了适量的合金元素。
与碳素工具钢相比，减少了淬火变形和开裂倾向，提高了钢的淬透性，耐磨性亦较好。
用于制造模具的低合金钢有 CrWMn、9Mn2V、7CrSiMnMoV(代号CH-1)、6CrNiSiMnMoV(代号GD)等。
c. 高碳高铬工具钢常用的高碳高铬工具钢有Cr12和Cr12MoV、Cr12Mo1V1（代号D2）、SKD11，它们具有较好的淬透性、淬硬性和耐磨性，热处理变形很小，为高耐磨微变形模具钢，承载能力仅次于高速钢。
但碳化物偏析严重，必须进行反复镦拔（轴向镦、径向拔）改锻，以降低碳化物的不均匀性，提高使用性能。
d. 高碳中铬工具钢用于模具的高碳中铬工具钢有Cr4W2MoV、Cr6WV 、Cr5MoV等，它们的含铬量较低，共晶碳化物少，碳化物分布均匀，热处理变形小，具有良好的淬透性和尺寸稳定性。
与碳化物偏析相对较严重的高碳高铬钢相比，性能有所改善。
e. 高速钢高速钢具有模具钢中最高的的硬度、耐磨性和抗压强度，承载能力很高。
模具中常用的有W18Cr4V（代号8-4-1）和含钨量较少的W6Mo5 Cr4V2（代号6-5-4-2，美国牌号为M2）以及为提高韧性开发的降碳降钒高速钢6W6Mo5 Cr4V（代号6W6或称低碳M2）。
高速钢也需要改锻，以改善其碳化物分布。
f. 基体钢在高速钢的基本成分上添加少量的其它元素，适当增减含碳量，以改善钢的性能。
这样的钢种统称基体钢。
它们不仅有高速钢的特点，具有一定的耐磨性和硬度，而且抗疲劳强度和韧性均优于高速钢，为高强韧性冷作模具钢，材料成本却比高速钢低。
模具中常用的基体钢有 6Cr4W3Mo2VNb （代号65Nb）、7Cr7Mo2V2Si（代号LD）、5Cr4Mo3SiMnVAL（代号012AL）等。
g. 硬质合金和钢结硬质合金硬质合金的硬度和耐磨性高于其它任何种类的模具钢，但抗弯强度和韧性差。
用作模具的硬质合金是钨钴类，对冲击性小而耐磨性要求高的模具，可选用含钴量较低的硬质合金。
对冲击性大的模具，可选用含钴量较高的硬质合金。
钢结硬质合金是以铁粉加入少量的合金元素粉末（如铬、钼、钨、钒等）做粘合剂，以碳化钛或碳化钨为硬质相，用粉末冶金方法烧结而成。
钢结硬质合金的基体是钢，克服了硬质合金韧性较差、加工困难的缺点，可以切削、焊接、锻造和热处理。
钢结硬质合金含有大量的碳化物，虽然硬度和耐磨性低于硬质合金，但仍高于其它钢种，经淬火、回火后硬度可达 68 ~ 73HRC。
h.新材料冲压模具使用的材料属于冷作模具钢，是应用量大、使用面广、种类最多的模具钢。
主要性能要求为强度、韧性、耐磨性。
目前冷作模具钢的发展趋势是在高合金钢D2（相当于我国Cr12MoV）性能基础上，分为两大分支：一种是降低含碳量和合金元素量，提高钢中碳化物分布均匀度，突出提高模具的韧性。
如美国钒合金钢公司的8CrMo2V2Si、日本大同特殊钢公司的DC53(Cr8Mo2SiV)等。
另一种是以提高耐磨性为主要目的，以适应高速、自动化、大批量生产而开发的粉末高速钢。
如德国的320CrVMo13，等。
选用原则在冲压模具中，使用了各种金属材料和非金属材料，主要有碳钢、合金钢、铸铁、铸钢、硬质合金、低熔点合金、锌基合金、铝青铜、合成树脂、聚氨脂橡胶、塑料、层压桦木板等。
制造模具的材料，要求具有高硬度、高强度、高耐磨性、适当的韧性、高淬透性和热处理不变形(或少变形)及淬火时不易开裂等性能。
合理选取模具材料及实施正确的热处理工艺是保证模具寿命的关键。
对用途不同的模具，应根据其工作状态、受力条件及被加工材料的性能、生产批量及生产率等因素综合考虑，并对上述要求的各项性能有所侧重，然后作出对钢种及热处理工艺的相应选择。
当冲压件的生产批量很大时，模具的工作零件凸模和凹模的材料应选取质量高、耐磨性好的模具钢。
