K115标准覆盖面积边墙型喷头1. 背景介绍K115标准覆盖面积边墙型喷头作为一种灭火设备，广泛应用于建筑、工业和商业场所。
它的作用是通过释放压缩的气体或化学药剂来控制和扑灭火灾，保护人员生命和财产安全。
K115标准覆盖面积边墙型喷头是喷头的一种分类，起到灭火和控制火势的作用。
2. K115标准覆盖面积边墙型喷头的功能K115标准覆盖面积边墙型喷头主要适用于覆盖面积较大的场所，如仓库、车间等。
其作用是在火灾发生时，释放出火灾扑灭剂，通过化学反应或者冷却作用来控制火势，使火灾得到扑灭或控制。
K115标准覆盖面积边墙型喷头能够覆盖较大的面积，喷射范围广，对火势的控制效果较为良好。
3. K115标准覆盖面积边墙型喷头的特点K115标准覆盖面积边墙型喷头具有以下特点：- 喷头结构坚固，具有较强的抗压能力，不易受外力影响而损坏；- 喷头设计合理，喷射范围大，能够覆盖较大的火灾区域；- 喷头释放火灾扑灭剂的速度和效果较好，能够迅速控制火势，防止火灾蔓延；- 喷头材质耐腐蚀，使用寿命长，能够在恶劣环境中良好工作。
4. K115标准覆盖面积边墙型喷头的应用范围K115标准覆盖面积边墙型喷头适用于多种场所，包括但不限于：- 工业厂房：如化工厂、制药厂、汽车制造厂等，对于这些场所，喷头能够迅速控制火势，避免生产设备和原材料遭受损失；- 商业场所：如大型超市、购物中心等，喷头能够保护人员生命和财产安全；- 仓库：对于仓储场所，喷头能够及时控制火灾，避免货物损失。
5. K115标准覆盖面积边墙型喷头的标准和认证K115标准覆盖面积边墙型喷头需符合国家相关的标准和认证要求，包括但不限于国家标准、行业标准、国际认证等。
在选择和购物K115标准覆盖面积边墙型喷头时，需要注意其是否符合相关标准和认证要求，以确保其品质和使用效果。
6. 结语K115标准覆盖面积边墙型喷头作为灭火设备的一种，具有较好的控制火势和防止火灾蔓延的效果。
自动喷水灭火系统设计规范The document was finally revised on 2021中华人民共和国国家标准GB 50084—2001自动喷水灭火系统设计规范(2005 年版)2001－04－05 发布2001－07－01 实施国家质量技术监督局中华人民共和国建设部中华人民共和国国家标准自动喷水灭火系统设计规范Code of design for sprinkler systemsGB 50084—2001 (2005 年版)主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：2001 年7月1 日中国计划出版社2005 北京中华人民共和国建设部公告第360 号建设部关于发布国家标准《自动喷水灭火系统设计规范》局部修订的公告现批准《自动喷水灭火系统设计规范》GB50084－2001 局部修订的条文，自2005 年10 月1日起实施。
其中：第、、、、、、、、、、、、为强制性条文，必须执行。
经此次修改的原条文同时废止。
局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。
中华人民共和国建设部二○○五年七月十五日关于发布国家关标准《自动喷水灭火系统设计规范》的通知建标[2001]68 号根据我部《关于印发1995～1996 年工程建设国家标准制修订计划的通知》(建标〔1996〕4 号的要求，由公安部会同有关部门共同修订的《自动喷水灭火系统设计规范》，经有关部门会审，批准为国家标准，编号为GB50084—2001，自2001 年7 月1 日起施行。
其中：、、、、、、、、(1、3、4 款)、、、、款)、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、为强制性条文，必须执行。
原国家标准《自动喷水灭火系统设计规范》(GBJ84—85)同时废止。
本规范由公安部负责管理，公安部天津消防科学研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
民用建筑自动喷水灭火系统边墙型喷头设计与思考摘要:通过对不同建筑场所中边墙型喷头的系统分析,同时结合实际工程案例,论述边墙型喷头的设计要求并分析喷头运行特征,最后从系统工程设计、施工及造价角度对边墙型喷头在实际工程中的设计与选用进行思考和简要总结。
关键词:边墙型；扩大覆盖；喷头；热气流引言建筑自动灭火系统安装实际工程中,由于各种原因导致喷头在火灾初期控火失败的的现象时有发生。
不同用途和型号的喷头,具有不同的使用条件和安装方式。
喷头的选型、安装方式、方位合理与否,将直接影响喷头的响应时间和喷水效果。
随着我国社会经济的发展,建筑功能使用需求的不断提升导致房间的样式较常规做法有很多不同。
根据设置场所建筑功能和实际使用的特点尽可能合理设计选用边墙型喷头也就彰显出工程设计实际意义。
1边墙型喷头规范发展历程1975年,国家基本建设委员会,公安部和燃料化学工业部批准发布《建筑设计防火规范》TJ16-74,于1975年3月1日起试行,成为我国的建筑防火规范史上第一个里程碑。
其中第122条也首次正式提到自动喷水设备的设置内容。
1982年,国家经济委员会和公安部联合批准发布《高层民用建筑防火设计规范》GBJ45-82(试行),该规范于1983年6月1日起试行,其中第6.2.3条、第6.3.3条、第8.1.3条分别对自动喷水灭火系统的用水量和火灾延续时间等作有规定。
1985年12月6日,国家计划委员会批准发布《自动喷水灭火系统规范》GBJ84-85,该规范于1986年7月1日起施行。
此规范正式对侧墙型喷头作有相关规定。
其中第4.4.1条在吊顶、屋面板、楼板下安装边墙型喷头时,其两侧1米范围内和墙体垂直方向2米范围内,均不应设有障碍物。
第4.4.4条边墙型喷头的布置,宽度介于3.6米至7.2米和房间,应沿房间长向的两侧各布置一排边墙型喷头,宽度大于7.2米的房间,除两侧各布置一排边墙型喷头外,还应按本规范表4.1.1的规定在房间中间布置标准喷头。
浅谈边墙型扩展覆盖面喷头的布置作者：张学伟来源：《科技资讯》 2014年第17期张学伟(同济大学建筑设计研究院(集团)有限公司上海 200092)摘要:本文介绍了边墙型喷头选型的相关规定,并结合实际,分析宾馆客房内不同喷头布置方式的优缺点,选择出较为合理的喷头布置方式,并通过简单计算复核喷头的选型。
关键词:边墙型喷头边墙型扩展覆盖面喷头选型喷头布置客房吊顶中图分类号:TU892 文献标识码:A 文章编号:1672-3791(2014)06(b)-0080-031 喷头选用概述喷头是自动喷水灭火系统组成中最基本的元件,既是感应探头,又是灭火的工具。
喷头的选型对自动喷水灭火系统很重要,关系到系统的灭火效果。
合理的选型,有利于及时、快速、有效的灭火。
不同用途和型号的喷头,分别具有不同的使用条件和安装方式,工程设计时喷头的选用需要考虑多种因素。
由于喷头的选型不当而造成失误的现象比较突出,往往会造成较大的损失。
因此,规范对不同条件下的喷头选型做出了相应的规定。
实际的工程中,有些区域如医院病房、宾馆客房、普通办公室等场所,往往不设吊顶或者局部区域不设吊顶,在满足灭火设计要求下,考虑到布置的美观性,这时就需要设置边墙型喷头。
根据《自动喷水灭火设计规范》GB50 084-2001(2005年版,以下简称《喷规》)6.1.3.3条规定:“顶板为水平面的轻危险级、中危险级Ⅰ级居室和办公室,可采用边墙型喷头。
”此外,从条文解释可知,国外对采用边墙型喷头有严格规定:(1)保护场所应为轻危险级,中危险级系统采用时需经特许。
(2)顶板必须为水平面,喷头附近不得有阻挡喷水的障碍物。
(3)洒水应喷湿一定范围墙面等。
参考国外自动喷水灭火系统基本设计数据表可知,旅馆、医院、办公室、住宅基本均属于轻危险级场所。
笔者认为,《喷规》既参考了国外相关规范,也考虑了国内的需求,根据火灾危险等级分类及边墙型喷头性能特点等实际情况,提出了边墙型喷头的使用规定。
边墙型喷头设计规范边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。
但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。
1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。
因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。
我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。
有些设计者不论场合，为了美观，随意应用的做法是错误的。
2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。
因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。
按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。
设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。
3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。
如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。
喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。
边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。
我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。
本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。
某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。
由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。
根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。
方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）则喷头布置如图一。
图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。
图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。
很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方案二为多数设计单位采用。
但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。
”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。
美国NFPA13（1996年版）确实有此规定。
这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。
英美国家与我国差异较大。
高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。
可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。
另外，火灾调查发现，许多旅馆客房火灾只有少量的可燃物燃烧，即造成室内人员CO中毒死亡。
边墙型扩展覆盖喷头技术探讨摘要：本文探讨了高层旅馆客房采用边墙型扩展覆盖喷头的可行性及其设计要点，并对正确理解《自动喷水灭火系统设计规范》中的有关规定及其条文解释提出看法。
关键词：边墙型扩展覆盖喷头旅馆客房火灾危险等级标准喷头流量压力喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。
边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。
我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。
本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。
某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。
由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。
根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。
方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）设置场所火灾危险等级轻危险级中危险级Ⅰ级配水支管上喷头的最大间距 3.6 3.0单排喷头的最大保护跨度 3.6 3.0两排相对喷头的最大保护跨度7.2 6.0注：1 两排相对喷头应交错布置；2 室内跨度大于两排相对喷头的最大保护跨度时，应在两排相对喷头中间增设一排喷头。
则喷头布置如图一。
图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。
图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。
很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方便。
图一图二方案二为多数设计单位采用。
但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》6.1.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。
边墙扩展覆盖型喷头设置浅析作者：张稳来源：《房地产导刊》2014年第04期【摘要】在工程设计中，针对火灾危险等级为轻危险级与中危险Ⅰ的宾馆客房等，由于经济、美观等因素，往往采用边墙扩展覆盖型喷头，本文结合实际工程案例，对边墙扩展覆盖型喷头的设置要点进行探讨分析。
【关键词】边墙扩展覆盖型喷头；火灾危险等级；宾馆客房；压力；流量0 前言随着我国建筑设计行业的发展，民用建筑中不同类型建筑的喷淋设计，也在由原来的普通喷头逐渐兴起了使用边墙型喷头的设计方式，但我国《自动喷水灭火系统设计规范》GB50084-2001（2005年版）规范中是对国外的相关经验进行借鉴，对边墙型喷头的规定与解释也不多。
在此笔者根据实际设计中边墙扩展覆盖型喷头的设置，结合规范进行探讨，并提出笔者的相关看法。
1 规范相关规定及一般要求自动喷水灭火系统中，喷头的合理选型与布置至关重要。
我国《自动喷水灭火系统设计规范》规定：（1）边墙型扩展覆盖喷头：流量系数K=115的边墙型快速响应喷头。
2.1.10条（2）顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
6.1.3.3 条（3）边墙型扩展覆盖喷头的最大保护跨度、配水支管上的喷头间距、喷头与两侧端墙的距离，应按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面确定，且保护面积内的喷水强度应符合本规范表5.0.1的规定。
美国NFPA-13（2002年版）标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。
民用建筑和工业厂房的系统设计参数（表1）火灾危险等级净空高度（m）喷水强度（ L/min.m2 ）作用面积（ m2 ）轻危险级≤8 4 160中危险级Ⅰ级 6Ⅱ级 8严重危险级Ⅰ级 12 260Ⅱ级 16注：系统最不利点处喷头的工作压力不应低于0.05MPa边墙型标准喷头的最大保护跨度与间距（m）（表2）设置场所火灾危险等级轻危险级中危险级Ⅰ级配水支管上喷头的最大间距 3.6 3.0单排喷头的最大保护跨度 3.6 3.0两排相对喷头的最大保护跨度 7.2 6.0注：1 两排相对喷头应交错布置；2 室内跨度大于两排相对喷头的最大保护跨度时，应在两排相对喷头中间增设一排喷头。
边墙型扩展覆盖喷头一一流量系数K：115的边墙型快速响应喷头。
边墙型喷头沿墙布置，与顶板下布置的顶喷喷头比较，最不利起火点与喷头的距离大，因此感温条件差，而扩展覆盖喷头则更为明显。
为了补偿此类闭式喷感温条件较差的弱点，确定应采用“快速响应”类喷头。
快速响应早期抑制喷头(ESFR)一一ESFR为early suppressionfast response sprinkler的英文缩写，响应时间指数RTI≤28±8(m·s)o·5。
用于保护高堆垛与高货架仓库的大流量特种洒水喷头。
仓库中物品的堆积高度大，火灾的竖向蔓延速度快，火灾放热速率的增长速度快，火头的位置不断提高。
此类火灾虽能较为迅速地驱动喷头，但灭火的难度大,堆垛和货架对喷水的遮挡作用大。
此种喷头的特点是，RTI数值小、动作灵敏，工作压力高、喷水的动量大、穿透力强，可增大实际送达燃烧面的灭火水量，使控灭火效果明显增强。
会展中心等物品堆积高度较低的其他类型高大空间场所，由于火焰高度低、烟气上升至顶板的距离大，致使流经喷头的烟气温度低、流速慢，烟气驱动喷头的条件差，而导致喷头动作缓慢。
因此，达到一定高度后，将难以保证喷头的开放时间，以及下喷水量能够有效覆盖火灾区域。
闭式喷头在初期火灾阶段开放，开放喷头的下喷水量有效覆盖起火范围；且送达物品燃烧面的水量大于冷却燃烧面灭火所需求的水量，是闭式系统成功控灭火的三个要素。
闭式喷头能够及时动作并有效覆盖起火范围的场所，其室内净空高度，据国外资料介绍为 8～25ft(2．4～7．5m)。
此外，我国(火灾自动报警系统设计规范)规定感温探测器的最大安装高度为8m、感烟探测器的最大安装高度为12m。
为了保证湿式系统的有效性，应控制其应用场所的最大净空高度。
采用湿式系统的场所，其室内最大净空高度不应大于表5的规定。
仅用于保护室内钢屋架等建筑构件、和设置货架内喷头的闭式系统，不受此表规定的限制。

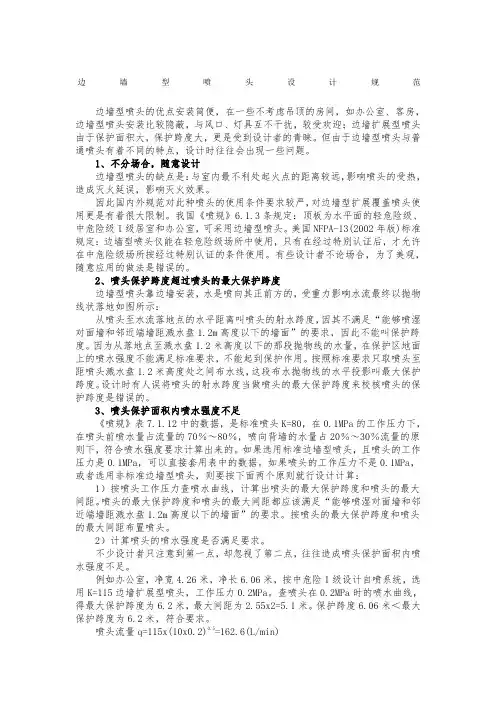

边墙型喷头设计规范欧阳家百（2021.03.07）边墙型喷头的优点安装简便，在一些不考虑吊顶的房间，如办公室、客房，边墙型喷头安装比较隐蔽，与风口、灯具互不干扰，较受欢迎；边墙扩展型喷头由于保护面积大，保护跨度大，更是受到设计者的青睐。
但由于边墙型喷头与普通喷头有着不同的特点，设计时往往会出现一些问题。
1、不分场合，随意设计边墙型喷头的缺点是：与室内最不利处起火点的距离较远，影响喷头的受热，造成灭火延误，影响灭火效果。
因此国内外规范对此种喷头的使用条件要求较严，对边墙型扩展覆盖喷头使用更是有着很大限制。
我国《喷规》6.1.3条规定：顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。
美国NFPA-13(2002年版)标准规定：边墙型喷头仅能在轻危险级场所中使用，只有在经过特别认证后，才允许在中危险级场所按经过特别认证的条件使用。
有些设计者不论场合，为了美观，随意应用的做法是错误的。
2、喷头保护跨度超过喷头的最大保护跨度边墙型喷头靠边墙安装，水是喷向其正前方的，受重力影响水流最终以抛物线状落地如图所示：从喷头至水流落地点的水平距离叫喷头的射水跨度，因其不满足“能够喷湿对面墙和邻近端墙距溅水盘1.2m高度以下的墙面”的要求，因此不能叫保护跨度。
因为从落地点至溅水盘1.2米高度以下的那段抛物线的水量，在保护区地面上的喷水强度不能满足标准要求，不能起到保护作用。
按照标准要求只取喷头至距喷头溅水盘1.2米高度处之间布水线，这段布水抛物线的水平投影叫最大保护跨度。
设计时有人误将喷头的射水跨度当做喷头的最大保护跨度来校核喷头的保护跨度是错误的。
3、喷头保护面积内喷水强度不足《喷规》表7.1.12中的数据，是标准喷头K=80，在0.1MPa 的工作压力下，在喷头前喷水量占流量的70％～80％，喷向背墙的水量占20％～30％流量的原则下，符合喷水强度要求计算出来的。
如果选用标准边墙型喷头，且喷头的工作压力是0.1MPa，可以直接套用表中的数据。
1.产品概述快速响应扩展覆盖面隐蔽水平边墙型喷头是一种小型小型焊接杠杆式的喷头，适用于轻度，中危I 危险等级保护区域，如教堂、宾馆客房、办公室等,其最大保护范围可达5.5mx6.7m 。
该喷头安装在平屋顶下方的墙上或梁侧。
配有齐平形盖板，小巧美观，具有装饰性，为了符合设计要求和现场美观，喷头盖板可以有多种颜色喷涂来满足业主个性要求。
通常用该隐蔽水平边墙型替代下垂或直立型喷头。
“扣压"和“旋出"的技术设计便于施工的安装。
“旋出"的功能设计可以避免盖板的不正常脱落。
当保护区吊顶部分区域需要更换时，可先拆除喷头盖板，待吊顶更换后重新“扣压"上盖板。
此洒水喷头具有多种款式的涂层、温度可供选择，以满足设计的不同要求。
内部溅水盘和密封组件系由一热感应熔断连杆固定。
保护区发生火灾时，若现场温度接近洒水头的动作温度，洒水喷头的盖板将会首先自行脱落。
如温度继续上升，喷头中的热敏感熔断连杆会动作，释放出溅水盘，启动喷头洒水。
2.技术数据(1)盖板外观：拉丝铬、白色、象牙色和黑色公称动作温度：74℃（配57℃盖板）(2)cULus 认证保护面积表快速响应扩展覆盖面积K=115易熔合金隐蔽水平边墙型洒水喷头产品型号螺纹口径VK6803/4"NPT (DN20)流量特性系数K115产品认证cULus最大工作压力1.2MPa 安装方式水平边墙型喷头最大覆盖面积K 系数喷头中心线离吊顶距离mm最小供水要求升/分@巴4.3mx6.7m 115112--314117.3L/min @1.04bar 4.9mx4.9m 115112--31498.4L/min @0.73bar 4.9mx5.5m 115112--314109.8L/min @0.91bar4.9mx6.2m 115112--314121.1L/min @1.1bar 4.9mx6.7m 115112--314136.3L/min @1.4bar5.5mx5.5m 115112--314124.9L/min @1.2bar 5.5mx6.2m 115112--314136.3L/min @1.4bar 5.5mx6.7m115112--314151.4L/min @1.72bar16208专用扳手的内部结构与喷头体和保护帽的结构是相配的两个“TOP ”始终处于同一位置喷头体喷头专用扳手16208W/R （须自备1/2"套筒扳手）如图定位喷头和专用扳手，然后把扳手推进喷头体和保护帽天花板保持“TOP ”边与天花板平行须保证喷头中心线离天花板距离在112~314之内标志“TOP ”安装完成之后，须保证标志“TOP ”的位置如图所示喷头体中心线即为专用扳手的中心线3/4"NPT （DN20）墙面开孔直径Φ56喷头保护帽注：安装盖板时可用手掌心小心压入至喷头体最大55.5最小49.26.3Φ84.1(3)安装示意图。

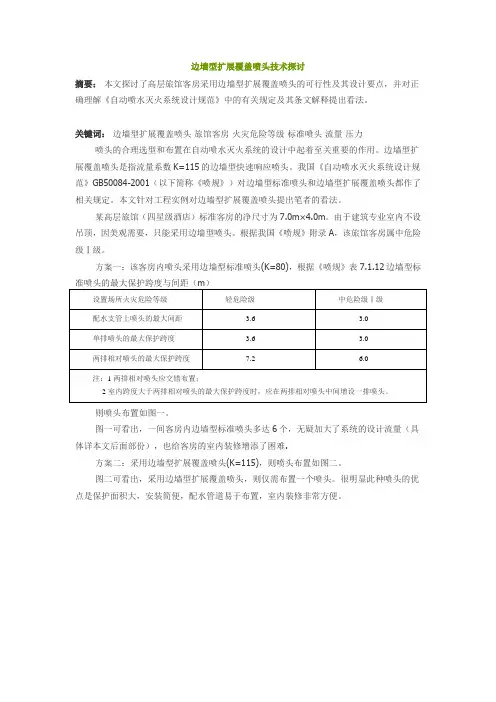

边墙型扩展覆盖喷头技术探讨
本文探讨了高层旅馆客房采用边墙型扩展覆盖喷头的可行性及其设计要点，并对正确理解《自动喷水灭火系统设计规范》中的有关规定及其条文解释提出看法。
关键词：边墙型扩展覆盖喷头旅馆客房火灾危险等级标准喷头流量压力
喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。
边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。
我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。
本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。
某高层旅馆（四星级酒店）标准客房的净尺寸为×。
由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。
根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。
方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表边墙型标准喷头的最大保护跨度与间距（m）
设置场所火灾危险等级轻危险级中危险级Ⅰ级
配水支管上喷头的最大间距
单排喷头的最大保护跨度
两排相对喷头的最大保护跨
度
注：1 两排相对喷头应交错布置；
2 室内跨度大于两排相对喷头的最大保护跨度时，应在两排相对喷头中间增设一排喷头。
则喷头布置如图一。
图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.
方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。
图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。
很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方便。
图二
方案二为多数设计单位采用。
但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《喷规》对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。
”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。
美国NFPA13（1996年版）确实有此规定。
这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。
英美国家与我国差异较大。
高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。
可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。
另外，火灾调查发现，许多旅馆客房火灾只有少量的可燃物燃烧，即造成室内人员CO中毒死亡。
所以旅馆客房内安装喷头，应尽量选用快速响应喷头，以减少室内人员的死亡。
而边墙型扩展覆盖喷头正是流量系数K=115的边墙型快速响应喷头。
确定了高层旅馆客房采用边墙型扩展覆盖喷头的可行性，笔者发现如何确定其设计参数也是个难题。
可喜的是，2001版《喷规》新增了条“边墙型扩展覆盖喷头的最大保护跨度，配水支管上的喷头间距，喷头与两侧端墙的距离，应按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘高度下的墙面确定，且保护面积内的喷水强度应符合本规范表的规定。
”因此设计中采用此种喷头时，要求按本条规定并根据生产厂家提供的喷头流量特性洒水分布和喷湿墙面范围等资料，确定喷水强度和喷头的布置。
笔者设计的该星级酒店的客房净尺寸为×，要求该边墙型扩展覆盖喷头能够喷湿对面墙和邻近端墙距溅水盘高度下的喷水范围宽度≥,长度≥（图三曲线①）。
经查阅，未发现有国内厂家生产的该喷头的喷远距离能达到。
仅英国某公司生产的边墙型扩展覆盖喷头的喷远距离能达到，宽度能达到。
下表为UL和C-UL列表的该喷头的覆盖面积和流量标准：
扩展覆盖水平边墙喷头（TY4332）、K115
响应级别覆盖面积
m×m
最小流量
LPM
最小压力
BAR
溅水盘至
屋顶距离
mm
喷头公称
动作温度
℃
喷头最小
间距
m
快速×98 100~3
00
57，68，79
快速×110 100~3
00
57，68，79
快速×121 100~1
50
57
快速×125 100~3
00
57
快速×133 100~1
50
57
快速×136 100~3
00
57
快速×148 100~1
50
57 快速×151 100~357
00
依据上表，要保证该喷头的覆盖面积×，必须使该喷头的最小流量取为
151LPM（S）,最小压力。
本工程客房净面积28㎡，按照《喷规》表喷水强度须为6L/min·㎡，则该喷头最小流量为168LPM（S），最小压力（）。
因此，整个自动喷水灭火系统的设计流量，喷淋泵的选型都要综合考虑。
系统的设计流量，应按最不利点处作用面积内喷头同时喷水的总流量确定：
式中Q——系统设计流量（L/S）
q i——最不利点处作用面积内各喷头节点的流量（L/min）
n——最不利点处作用面积内的喷头数
喷头的流量应按下式计算：
式中q——喷头流量（L/min），P——喷头工作压力（MPa）
K——喷头流量系数。
标准喷头K为80，边墙型扩展覆盖喷头K为115。
本工程采用方案二则客房标准层一个作用面积内共需设4个边墙型扩展覆盖喷头和6个下垂型标准喷头，因此其流量为×4+×6=S。
若考虑系统压力的增加对流量的影响，应有的安全系数，即为×=S（实际工程具体设计应根据每个喷头处的压力，分别计算10个喷头的流量，并累计即可）。
而本工程地下室的喷头按梁系布置，一个作用面积内共需设24个直立型喷头，其流量为24××=S。
则系统的设计流量为S。
本工程若采用方案一则客房标准层一个作用面积内共需设24个边墙型标准喷头和6个下垂型标准喷头，因此其流量为×30×=S。
则系统的设计流量为S。
可见，本工程客房采用边墙型扩展覆盖喷头，喷头的流量（S）增大，并没有影响到整个系统的设计流量。
若采用边墙型标准喷头，将使整个系统的设计流量加大。
水泵扬程应按下式计算：H=∑h+Po＋Z
H——水泵扬程∑h——管道沿程和局部的水头损失的累计值（MPa）Z——最不利点与消防水池的最低水位的高程差（MPa）
Po——最不利点处喷头的工作压力（MPa）。
采用标准喷头时Po取，本设计中Po取MPa。
本工程最高层十八层,为咖啡厅，层高，采用下垂型标准喷头，七至十七层为旅馆客房。
由于客房采用了边墙型扩展覆盖喷头，最不利点喷头所需的工作压力比标准喷头多了，所以尽管客房不在最高层，但十七层客房的最远点喷头为最不利点。
在计算水泵扬程时应注意到这种特殊性，才能确保系统正常的工作压力。
设计采用边墙型扩展覆盖喷头，不仅要考虑流量及工作压力的因素，还应注意以下几点：
1、边墙型扩展覆盖喷头应布置在水平、光滑、平坦的建筑屋面下。
2、边墙型扩展覆盖喷头不应布置在有障碍物的房间，应防止障碍物屏蔽热气流和破坏洒水分布。
当有障碍物时喷头应经过特殊认证并符合一定要求。
3、设计边墙型扩展覆盖喷头时，应以其所需要最低工作压力来选择配水支管管径。
4、边墙型扩展覆盖喷头溅水盘与顶板的距离应符合下边的规定：
边墙型喷头型式溅水盘与顶板的距离
mm 溅水盘与背墙面的距离mm
直立型100~150 50~100
水平式150~300 可小于100
当然，边墙型喷头由于安装在墙面，热气流在楼板底需积累到相当程度后，才能触及该喷头，因此其动作滞后于直立型和下垂型喷头，规范对此作了必要的限制，规定只有“顶板为水平面的轻危险级，中危险Ⅰ级居室办公室可采用边墙型喷头”。
设计人员不能盲目采用边墙型扩展覆盖喷头，加大喷头的保护范围，影响喷头的受热和灭火效果。
综上所述，笔者认为：在遵循《喷规》条下，设计人员在高层旅馆客房的设计上可采用边墙型扩展覆盖喷头，既有利于室内装修，又可保证灭火效果。
参考文献：
1、中华人民共和国国家标准.自动喷水灭火系统设计规范
(GB50084—2001).北京：中国计划出版社，2001
2、黄晓家,姜文源.自动喷水灭火系统设计手册. 北京:中国建筑工业出版社，2002
3、美国NFPA13（1996 edition）</P< p>。
