沿程水头损失计算表

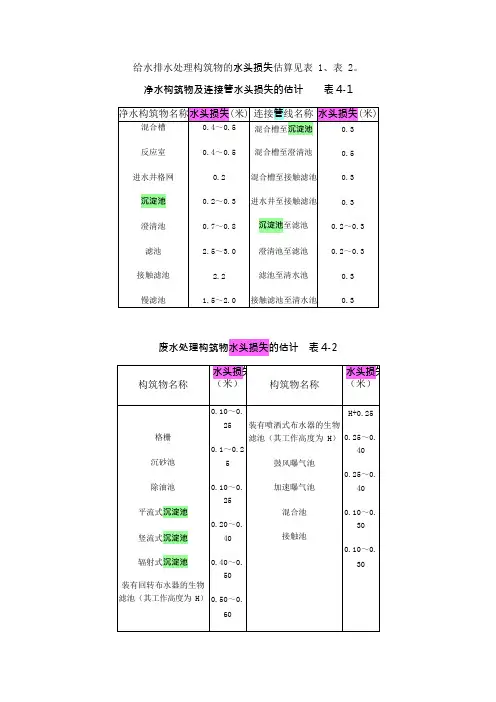

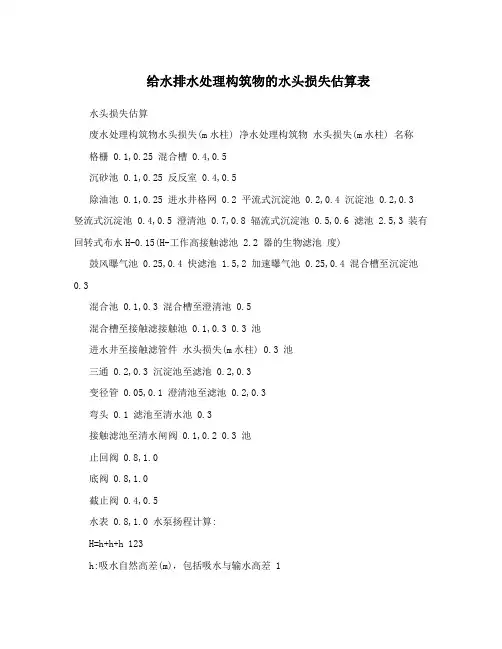

给水排水处理构筑物的水头损失估算表水头损失估算废水处理构筑物水头损失(m水柱) 净水处理构筑物水头损失(m水柱) 名称格栅 0.1,0.25 混合槽 0.4,0.5沉砂池 0.1,0.25 反反室 0.4,0.5除油池 0.1,0.25 进水井格网 0.2 平流式沉淀池 0.2,0.4 沉淀池 0.2,0.3 竖流式沉淀池 0.4,0.5 澄清池 0.7,0.8 辐流式沉淀池 0.5,0.6 滤池 2.5,3 装有回转式布水H-0.15(H-工作高接触滤池 2.2 器的生物滤池度)鼓风曝气池 0.25,0.4 快滤池 1.5,2 加速曝气池 0.25,0.4 混合槽至沉淀池0.3混合池 0.1,0.3 混合槽至澄清池 0.5混合槽至接触滤接触池 0.1,0.3 0.3 池进水井至接触滤管件水头损失(m水柱) 0.3 池三通 0.2,0.3 沉淀池至滤池 0.2,0.3变径管 0.05,0.1 澄清池至滤池 0.2,0.3弯头 0.1 滤池至清水池 0.3接触滤池至清水闸阀 0.1,0.2 0.3 池止回阀 0.8,1.0底阀 0.8,1.0截止阀 0.4,0.5水表 0.8,1.0 水泵扬程计算:H=h+h+h 123h:吸水自然高差(m)，包括吸水与输水高差 1h:水头损失(m)，h=1.2沿程管道损失，包括局部阻力损22失h:自由水头(m) 3当水泵扬程?20 m时，为2~3 m，当水泵扬程,20 m时，为3~5 m 吸水罐容积计算10.33W,,0W= K ,,10.33,H,,3W:吸水罐容积(m)K:安全系数，取1.2H:吸水池最低水位至吸水管最高点的高度(m)3W:吸水管与泵壳的充水容积(m) 0简易计算W=(3~5)WG3W:吸水管充水容积(m) G下面是赠送的中秋节演讲辞，不需要的朋友可以下载后编辑删除～～～谢谢中秋佳节演讲词推荐中秋,怀一颗感恩之心》老师们,同学们:秋浓了,月圆了,又一个中秋要到了!本周日,农历的八月十五,我国的传统节日——中秋节。

您的位置：首页 >> 行业手册 >> 行业标准 >> 建筑给水排水标准 >> 建筑给水标准 >> 建筑给水聚丙烯管道工程技术规范GB/T50349-2005 >>附录B 水力计算表时间：2006-12-19 来源：作者：B.0.1 制表说明。

1 水力计算表格按公式（4.4.1-1）编制，管道单位长度沿程水头损失为：i＝105C h－1.85dj－4.87q g1.85（B.0.1-1）式中i——管道单位长度水头损失（kPa/m）；d j——管道计算内径（m）；C h——海澄-威廉系数，C h＝140；q g——设计流量（m3/s）。

2 建筑给水聚丙烯冷水管水力计算表分别按管系列S5、S4、S3.2和工作水温10℃编制。

建筑给水聚丙烯热水管水力计算表分别按管系列S3.2、S2.5、S2.0和工作水温70℃编制。

i L＝0.011dj－4.87q g1.85（B.0.1-2）i R＝0.008dj－4.87q g1.85（B.0.1-3）式中i L——冷水管单位长度水头损失（kPa/m）；i R——热水管单位长度水头损失（kPa/m）；dj——管道计算内径（m）；q g——设计流量（m3/s）。

B.0.2 水力计算表。

建筑给水聚丙烯冷水管水力计算表见本附录表B.0.2-1，B.0.2-2，B.0.2-3；建筑给水聚丙烯热水管水力计算表见本附录表B.0.2-4，B.0.2-5，B.0.2-6。

表B.0.2-1 冷水管S5管系列水力计算表续表B.0.2-1续表B.0.2-1续表B.0.2-1表B.0.2-2 冷水管S4管系列水力计算表续表B.0.2-2表B.0.2-3 冷水管S3.2管系列水力计算表续表B.0.2-3表B.0.2-4 热水管S3.2管系列水力计算续表表B.0.2-5 热水管S2.5管系列水力计算续表B.0.2-5续表B.0.2-5表B.0.2-6 热水管S2.0管系列水力计算表续表 B.0.2-6B.0.3 修正系数。

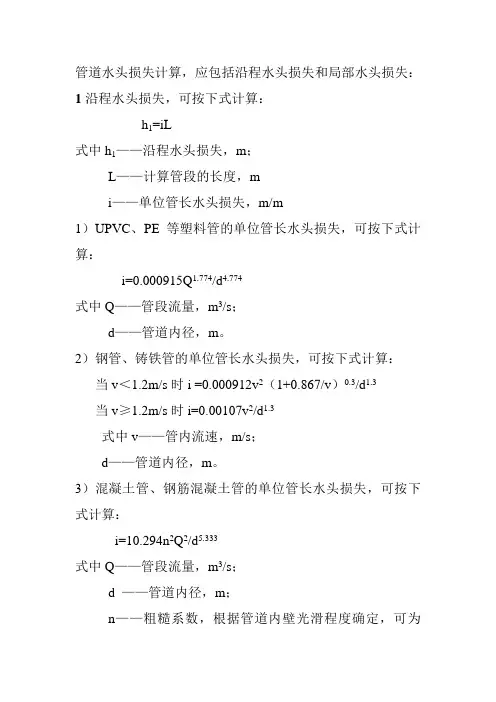

管道水头损失计算，应包括沿程水头损失和局部水头损失：1沿程水头损失，可按下式计算：
h1=iL
式中h1——沿程水头损失，m；
L——计算管段的长度，m
i——单位管长水头损失，m/m
1）UPVC、PE等塑料管的单位管长水头损失，可按下式计算：
i=0.000915Q1.774/d4.774
式中Q——管段流量，m3/s；
d——管道内径，m。

2）钢管、铸铁管的单位管长水头损失，可按下式计算：当v＜1.2m/s时i =0.000912v2（1+0.867/v）0.3/d1.3
当v≥1.2m/s时i=0.00107v2/d1.3
式中v——管内流速，m/s；
d——管道内径，m。

3）混凝土管、钢筋混凝土管的单位管长水头损失，可按下式计算：
i=10.294n2Q2/d5.333
式中Q——管段流量，m3/s；
d ——管道内径，m；
n——粗糙系数，根据管道内壁光滑程度确定，可为
0.013~0.014。

2输水管和配水管网的局部水头损失，可按其沿程水头损失的5%~10%计算。

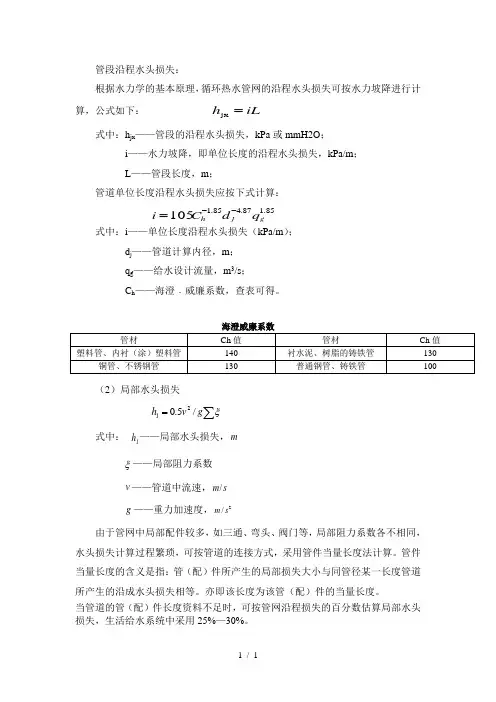

1 / 1 管段沿程水头损失：
根据水力学的基本原理，循环热水管网的沿程水头损失可按水力坡降进行计算，公式如下： iL h =jx
式中：h jx ——管段的沿程水头损失，kPa 或mmH2O ；
i ——水力坡降，即单位长度的沿程水头损失，kPa/m ；
L ——管段长度，m ；
管道单位长度沿程水头损失应按下式计算：
式中：i ——单位长度沿程水头损失（kPa/m ）；
d j ——管道计算内径，m ；
q g ——给水设计流量，m 3/s ；
C h ——海澄﹒威廉系数，查表可得。

海澄威廉系数
（2）局部水头损失
∑=ξg v h /5.02j
式中： j h ——局部水头损失，m
ξ——局部阻力系数
v ——管道中流速，/m s
g ——重力加速度，2/m s
由于管网中局部配件较多，如三通、弯头、阀门等，局部阻力系数各不相同，水头损失计算过程繁琐，可按管道的连接方式，采用管件当量长度法计算。

管件当量长度的含义是指：管（配）件所产生的局部损失大小与同管径某一长度管道所产生的沿成水头损失相等。

亦即该长度为该管（配）件的当量长度。

当管道的管（配）件长度资料不足时，可按管网沿程损失的百分数估算局部水头损失，生活给水系统中采用25%—30%。

85
.187.485.1105g
j h q d C i --=。

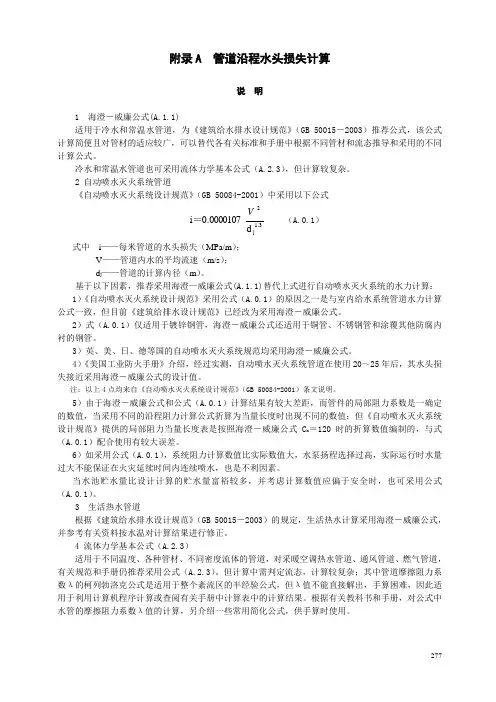

277附录A 管道沿程水头损失计算说 明1 海澄－威廉公式(A.1.1)适用于冷水和常温水管道，为《建筑给水排水设计规范》（GB 50015－2003）推荐公式，该公式计算简便且对管材的适应较广，可以替代各有关标准和手册中根据不同管材和流态推导和采用的不同计算公式。

冷水和常温水管道也可采用流体力学基本公式（A.2.3），但计算较复杂。

2 自动喷水灭火系统管道《自动喷水灭火系统设计规范》（GB 50084-2001）中采用以下公式3.1j2d 0000107.0i V＝ （A.0.1）式中 i ——每米管道的水头损失（MPa/m ）；V ——管道内水的平均流速（m/s ）； d j ——管道的计算内径（m ）。

基于以下因素，推荐采用海澄—威廉公式(A.1.1)替代上式进行自动喷水灭火系统的水力计算：1）《自动喷水灭火系统设计规范》采用公式（A.0.1）的原因之一是与室内给水系统管道水力计算公式一致，但目前《建筑给排水设计规范》已经改为采用海澄－威廉公式。

2）式（A.0.1）仅适用于镀锌钢管，海澄－威廉公式还适用于铜管、不锈钢管和涂覆其他防腐内衬的钢管。

3）英、美、日、德等国的自动喷水灭火系统规范均采用海澄－威廉公式。

4）《美国工业防火手册》介绍，经过实测，自动喷水灭火系统管道在使用20～25年后，其水头损失接近采用海澄－威廉公式的设计值。

注：以上4点均来自《自动喷水灭火系统设计规范》（GB 50084-2001）条文说明。

5）由于海澄－威廉公式和公式（A.0.1）计算结果有较大差距，而管件的局部阻力系数是一确定的数值，当采用不同的沿程阻力计算公式折算为当量长度时出现不同的数值；但《自动喷水灭火系统设计规范》提供的局部阻力当量长度表是按照海澄－威廉公式C h ＝120时的折算数值编制的，与式（A.0.1）配合使用有较大误差。

6）如采用公式（A.0.1），系统阻力计算数值比实际数值大，水泵扬程选择过高，实际运行时水量过大不能保证在火灾延续时间内连续喷水，也是不利因素。
