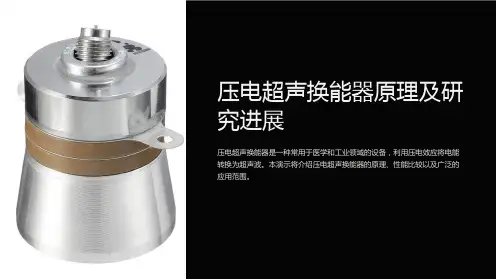

压电超声换能器原理及研究进展

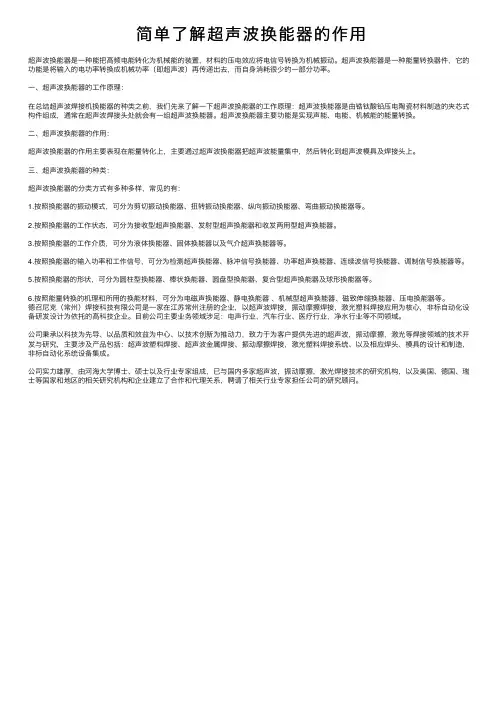

简单了解超声波换能器的作⽤超声波换能器是⼀种能把⾼频电能转化为机械能的装置，材料的压电效应将电信号转换为机械振动。

超声波换能器是⼀种能量转换器件，它的功能是将输⼊的电功率转换成机械功率（即超声波）再传递出去，⽽⾃⾝消耗很少的⼀部分功率。

⼀、超声波换能器的⼯作原理：在总结超声波焊接机换能器的种类之前，我们先来了解⼀下超声波换能器的⼯作原理：超声波换能器是由锆钛酸铅压电陶瓷材料制造的夹芯式构件组成，通常在超声波焊接头处就会有⼀组超声波换能器。

超声波换能器主要功能是实现声能、电能、机械能的能量转换。

⼆、超声波换能器的作⽤：超声波换能器的作⽤主要表现在能量转化上，主要通过超声波换能器把超声波能量集中，然后转化到超声波模具及焊接头上。

三、超声波换能器的种类：超声波换能器的分类⽅式有多种多样，常见的有：1.按照换能器的振动模式，可分为剪切振动换能器、扭转振动换能器、纵向振动换能器、弯曲振动换能器等。

2.按照换能器的⼯作状态，可分为接收型超声换能器、发射型超声换能器和收发两⽤型超声换能器。

3.按照换能器的⼯作介质，可分为液体换能器、固体换能器以及⽓介超声换能器等。

4.按照换能器的输⼊功率和⼯作信号，可分为检测超声换能器、脉冲信号换能器、功率超声换能器、连续波信号换能器、调制信号换能器等。

5.按照换能器的形状，可分为圆柱型换能器、棒状换能器、圆盘型换能器、复合型超声换能器及球形换能器等。

6.按照能量转换的机理和所⽤的换能材料，可分为电磁声换能器、静电换能器、机械型超声换能器、磁致伸缩换能器、压电换能器等。

德召尼克（常州）焊接科技有限公司是⼀家在江苏常州注册的企业，以超声波焊接，振动摩擦焊接，激光塑料焊接应⽤为核⼼，⾮标⾃动化设备研发设计为依托的⾼科技企业。

⽬前公司主要业务领域涉⾜：电声⾏业，汽车⾏业、医疗⾏业，净⽔⾏业等不同领域。

公司秉承以科技为先导、以品质和效益为中⼼、以技术创新为推动⼒，致⼒于为客户提供先进的超声波，振动摩擦，激光等焊接领域的技术开发与研究，主要涉及产品包括：超声波塑料焊接、超声波⾦属焊接、振动摩擦焊接，激光塑料焊接系统、以及相应焊头、模具的设计和制造，⾮标⾃动化系统设备集成。

2、超声波换能器的工作原理(1)超声波换能器：一种能把高频电能转化为机械能的一种装置，一般有磁致伸缩式和压电陶瓷式。

电源输出到超声波发生器，再到超声波换能器，一般还要经过超声波导出、接收装置就可以产生超声波了。

(2) 超声波换能器的组成：包括外壳、匹配层即声窗、压电陶瓷圆盘换能器、背衬、引出电缆，其特征在于它还包括阵列接收器，它由引出电缆、换能器、金属圆环、橡胶垫圈组成。

(3)超声波换能器的原理与作用：超声波换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动.超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去，面它自身消耗很少的一部分功率。

超声波换能器的种类：可分为压电换能器、夹心换能器、柱型换能器、倒喇叭型换能器等等。

40kHZ超声波发射/接收电路综述40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。

F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。

电容C3、C2平衡F3和F4的输出，使波形稳定。

电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。

电源用9V叠层电池。

测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。

发射超声波信号大于8m。

40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。

T40-16是反馈耦合元件，对于电路来说又是输出换能器。

T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。

S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。

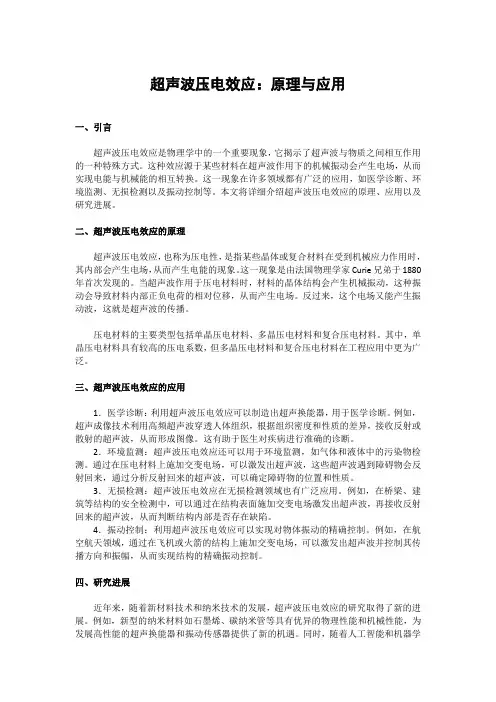

超声波压电效应：原理与应用一、引言超声波压电效应是物理学中的一个重要现象，它揭示了超声波与物质之间相互作用的一种特殊方式。

这种效应源于某些材料在超声波作用下的机械振动会产生电场，从而实现电能与机械能的相互转换。

这一现象在许多领域都有广泛的应用，如医学诊断、环境监测、无损检测以及振动控制等。

本文将详细介绍超声波压电效应的原理、应用以及研究进展。

二、超声波压电效应的原理超声波压电效应，也称为压电性，是指某些晶体或复合材料在受到机械应力作用时，其内部会产生电场，从而产生电能的现象。

这一现象是由法国物理学家Curie兄弟于1880年首次发现的。

当超声波作用于压电材料时，材料的晶体结构会产生机械振动，这种振动会导致材料内部正负电荷的相对位移，从而产生电场。

反过来，这个电场又能产生振动波，这就是超声波的传播。

压电材料的主要类型包括单晶压电材料、多晶压电材料和复合压电材料。

其中，单晶压电材料具有较高的压电系数，但多晶压电材料和复合压电材料在工程应用中更为广泛。

三、超声波压电效应的应用1．医学诊断：利用超声波压电效应可以制造出超声换能器，用于医学诊断。

例如，超声成像技术利用高频超声波穿透人体组织，根据组织密度和性质的差异，接收反射或散射的超声波，从而形成图像。

这有助于医生对疾病进行准确的诊断。

2．环境监测：超声波压电效应还可以用于环境监测，如气体和液体中的污染物检测。

通过在压电材料上施加交变电场，可以激发出超声波，这些超声波遇到障碍物会反射回来，通过分析反射回来的超声波，可以确定障碍物的位置和性质。

3．无损检测：超声波压电效应在无损检测领域也有广泛应用。

例如，在桥梁、建筑等结构的安全检测中，可以通过在结构表面施加交变电场激发出超声波，再接收反射回来的超声波，从而判断结构内部是否存在缺陷。

4．振动控制：利用超声波压电效应可以实现对物体振动的精确控制。

例如，在航空航天领域，通过在飞机或火箭的结构上施加交变电场，可以激发出超声波并控制其传播方向和振幅，从而实现结构的精确振动控制。

超声波换能器工作原理
超声波换能器是一种将电能转化为声能的器件。

其工作原理基于压电效应和逆压电效应。

压电效应指的是当某些晶体在受到外加电压的作用下，会发生形变或产生电荷，这种晶体被称为压电晶体。

例如，一些合成的晶体材料，如钛酸铅（PZT），在受到压力变化时，会在晶
格中产生电荷。

通过将电压施加在压电晶体上，可以引起晶体的形变。

逆压电效应是指压电晶体在受到外力（声波）作用下会发生电荷的变化。

当声波传播到压电晶体上时，晶体会产生变形，从而在晶格中产生电荷。

这个电荷可以被采集和测量。

基于以上原理，超声波换能器通过将电压施加在压电晶体上，引起晶体的形变。

当外界传来声波时，压电晶体会产生电荷的变化。

这个电荷变化可以被测量，从而得到声波的信息。

超声波换能器在超声波成像、声纳、声测、牙科器械等领域广泛应用。

其优势包括频率范围宽、输出功率高、响应速度快等。

超声换能器的原理
超声换能器是一种能够将电能转化为声能的装置。

它由压电材料制成，压电材料的晶粒排列规则，通过外加电场的作用而发生微小的位移。

当外加电场的方向周期性变化时，压电片中的晶粒也会周期性地振动。

这样，压电片就会产生声波，进而将电能转化为声能。

超声换能器的工作原理基于压电效应和反压电效应。

压电效应指的是某些特定的晶体或陶瓷材料在受到力或压力作用下会产生电荷分布不对称，从而生成电压。

反压电效应则是指当这些晶体或陶瓷材料受到外加电压时，会发生形变或位移。

在超声换能器中，应用了压电和反压电效应。

压电片是超声换能器的关键组件，它通常由PZT（铅酸钛锆）陶瓷材料制成。

当外加电压施加到压电片上时，它会引起压电片的厚度发生微小的周期性变化。

这个变化导致了超声波的产生和发射。

同时，当超声波通过压电片时，它也会使压电片发生反压电效应，产生微小的电压信号。

超声波在超声换能器中的传播是由压电片的振动和反压电效应共同完成的。

压电片的振动激发了超声波的产生，并将声波传送到被测物体。

当超声波在物体中传播时，它会遇到不同的介质和物体界面，从而发生折射、反射和散射。

当超声波反射回超声换能器时，它会导致压电片发生反压电效应，产生电压信号。

通过测量这个信号，我们可以获取被测物体的信息，例如距离、形状和物性等。

总之，超声换能器利用压电效应和反压电效应，将电能转化为声能，并实现声能和电能之间的相互转换。

它在医学、工业、军事等领域有着广泛的应用，如超声成像、超声清洗和超声检测等。

超声换能器的原理及设计
超声换能器是一种能够将电能转化为超声波能量的装置。

它的设计原理基于压电效应，即在某些晶体材料中，当施加电场时，会产生机械形变，反之，当施加机械压力时，也会在晶体上产生电压。

利用这种特性，超声换能器由一个薄片状的压电材料，通常是陶瓷或聚合物，在两侧分别附着上电极构成。

当电极上施加电压时，压电材料会膨胀和收缩，这种压力或运动会引起周围介质的压缩和稳定的振动。

这些振动将以超声波的形式在介质中传播，从而实现声能到电能的转换。

超声波频率和振幅的调节可以通过改变施加在超声换能器上的电压和电流来实现。

一般来说，频率越高，波长越短，超声波的穿透性能越低，但分辨率越高。

为了提高超声换能器的效率和性能，设计上考虑了很多因素。

首先，需要选择合适的压电材料，其特性应满足应用的要求，包括频率范围、灵敏度和稳定性等。

其次，需要设计适当的结构和尺寸，以实现最佳的转换效率和声束控制。

此外，还需要考虑超声波的耦合和阻抗匹配问题，以确保能量的传递和接收的效果。

总之，超声换能器基于压电效应实现电能到超声波能量的转换。

通过合理的材料选择和设计，可以获得高效、稳定和精确的超声波发射和接收装置。

超声换能器的工作原理一、超声换能器概述超声换能器是一种将电能转化为机械振动能的装置，其主要作用是将电信号转化为超声波信号，从而实现超声成像、测量、清洗等应用。

超声换能器广泛应用于医疗、工业、军事等领域。

二、超声换能器的构成超声换能器主要由压电陶瓷和金属壳体组成。

其中，压电陶瓷是超声换能器的核心部件，它可以将电信号转化为机械振动，并且可以将机械振动转化为电信号。

金属壳体则起到保护和固定压电陶瓷的作用。

三、压电效应原理压电效应是指在某些晶体中，当施加外力时会引起晶体内部产生极化现象，从而产生外场。

当施加外场时，则会引起晶体内部的形变或者位移。

这种现象被称为压电效应。

四、压电陶瓷的工作原理1. 压电陶瓷材料的选择目前常用的压电材料主要有PZT（铅酸钛）、PZN（铅锆酸钠）和PMN（铅镁酸钠）等。

其中，PZT是应用最广泛的一种材料。

2. 压电陶瓷的制备压电陶瓷的制备主要包括原料的选择、混合、成型、烧结等过程。

其中，PZT的制备需要严格控制其成分比例和烧结温度等参数。

3. 压电陶瓷的性能压电陶瓷具有良好的压电效应和介电性能，可以将高频电信号转化为机械振动，并且可以将机械振动转化为电信号。

此外，压电陶瓷还具有高稳定性、高灵敏度和高可靠性等特点。

五、超声换能器的工作原理1. 发射模式当超声换能器接收到高频电信号时，压电陶瓷会产生机械振动，并且把这些振动传递到金属壳体上。

随着振动频率的增加，金属壳体就会发出超声波信号。

2. 接收模式当超声波信号经过物体后返回到超声换能器时，金属壳体会将超声波信号转化为机械振动，并且将这些振动传递到压电陶瓷上。

压电陶瓷则会将这些机械振动转化为电信号，从而实现超声波信号的接收。

六、超声换能器的特点1. 高频率超声换能器可以发射和接收高频率的超声波信号，其工作频率一般在1MHz以上。

2. 高灵敏度由于压电陶瓷具有高灵敏度和高稳定性等特点，因此超声换能器具有较高的灵敏度和可靠性。

3. 宽频带超声换能器的工作频带一般比较宽，可以覆盖多种不同的应用场景。

超声换能器的工作原理
超声换能器是一种将电能转换为机械能的装置，它的工作原理是利用压电效应将电能转换为机械能，从而实现声波的发射和接收。

超声换能器由压电陶瓷材料和金属电极组成，当外加电场作用于压电陶瓷材料时，会使其发生形变，从而产生声波。

反之，当声波作用于压电陶瓷材料时，会使其发生形变，从而产生电信号。

在超声波的发射过程中，电源会向超声换能器提供一定的电压，使其产生高频振动，从而产生超声波。

超声波的频率通常在1MHz到100MHz之间，具有高频、高能量、高方向性等特点，可以穿透物体并在其内部产生反射，从而实现对物体的检测和成像。

在超声波的接收过程中，超声波会穿过物体并在其内部产生反射，反射波会被超声换能器接收并转换为电信号，电信号经过放大和处理后，可以得到物体内部的信息，如结构、缺陷、密度等。

超声换能器广泛应用于医学、工业、军事等领域，如超声诊断、无损检测、材料分析等。

在医学领域，超声波可以用于检测人体内部的器官、组织和血管等，具有无创、无辐射、安全可靠等优点。

在工业领域，超声波可以用于检测材料的缺陷、厚度、硬度等，具有高效、精准、经济等优点。

超声换能器的工作原理是利用压电效应将电能转换为机械能，从而实现声波的发射和接收。

它具有高频、高能量、高方向性等特点，
广泛应用于医学、工业、军事等领域，为人们的生产和生活带来了巨大的便利和效益。

压电陶瓷超声波换能器与试件的距离是超声波检测中一个十分重要的参数。

合适的距离可以保证超声波的传播和检测效果，因此对于超声波检测领域的研究人员和实际应用工作者来说，对压电陶瓷超声波换能器与试件的距离进行深入了解和研究至关重要。

1. 压电陶瓷超声波换能器的原理压电陶瓷超声波换能器是一种能够将电能转换为机械能的装置。

当施加电压在压电陶瓷上时，它会产生压电效应，从而产生机械振动。

这种振动会通过与试件的接触面传播到试件中，并在试件内部产生超声波。

另当超声波通过试件传播时，它会与试件中的缺陷或界面反射，再由压电陶瓷超声波换能器接收到并转换为电信号。

压电陶瓷超声波换能器在超声波检测中起着至关重要的作用。

2. 合适的距离对检测效果的影响合适的压电陶瓷超声波换能器与试件的距离对超声波检测的影响不可忽视。

较小的距离会增加超声波的传播损耗，导致传播距离有限，甚至超声波无法完全进入试件内部。

这会造成试件内部的缺陷或界面无法得到有效检测，对检测结果的准确性和可靠性造成威胁。

较大的距离会使得超声波能量降低，导致接收信号的幅度下降，信噪比变差，从而影响检测结果的清晰度和可靠性。

合适的距离可以保证超声波的有效传播，从而确保检测的准确性和可靠性。

3. 确定合适距离的方法确定合适的压电陶瓷超声波换能器与试件的距离是超声波检测中的一个关键问题。

一般来说，可以通过以下几种方法来确定合适的距离。

可以通过实验的方式进行优化。

在实验中可以逐渐调整距离，观察检测结果的变化，从而确定最佳距离。

可以通过数值模拟的方式进行分析。

利用声学理论和有限元分析等方法，可以对超声波在试件中的传播进行模拟分析，从而得出最佳距离的估计。

可以通过经验和专家知识进行判断。

在实际工作中，经验丰富的研究人员和工程师可以通过自己的经验和专业知识来判断合适的距离，然后进行实际检测。

4. 结语压电陶瓷超声波换能器与试件的距禂对超声波检测的影响是一个复杂而重要的问题。

合适的距离可以保证超声波的有效传播和检测效果，因此对于超声波检测领域的研究人员和实际应用工作者来说，对压电陶瓷超声波换能器与试件的距禂进行深入了解和研究至关重要。

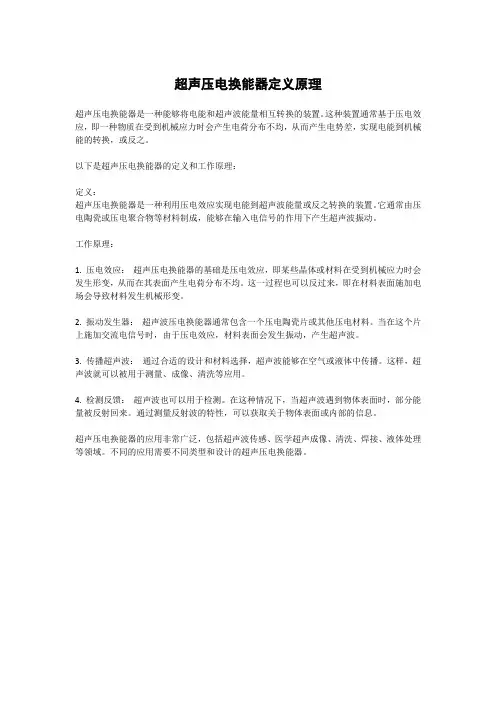

超声压电换能器定义原理
超声压电换能器是一种能够将电能和超声波能量相互转换的装置。

这种装置通常基于压电效应，即一种物质在受到机械应力时会产生电荷分布不均，从而产生电势差，实现电能到机械能的转换，或反之。

以下是超声压电换能器的定义和工作原理：
定义：
超声压电换能器是一种利用压电效应实现电能到超声波能量或反之转换的装置。

它通常由压电陶瓷或压电聚合物等材料制成，能够在输入电信号的作用下产生超声波振动。

工作原理：
1. 压电效应：超声压电换能器的基础是压电效应，即某些晶体或材料在受到机械应力时会发生形变，从而在其表面产生电荷分布不均。

这一过程也可以反过来，即在材料表面施加电场会导致材料发生机械形变。

2. 振动发生器：超声波压电换能器通常包含一个压电陶瓷片或其他压电材料。

当在这个片上施加交流电信号时，由于压电效应，材料表面会发生振动，产生超声波。

3. 传播超声波：通过合适的设计和材料选择，超声波能够在空气或液体中传播。

这样，超声波就可以被用于测量、成像、清洗等应用。

4. 检测反馈：超声波也可以用于检测。

在这种情况下，当超声波遇到物体表面时，部分能量被反射回来。

通过测量反射波的特性，可以获取关于物体表面或内部的信息。

超声压电换能器的应用非常广泛，包括超声波传感、医学超声成像、清洗、焊接、液体处理等领域。

不同的应用需要不同类型和设计的超声压电换能器。

压电超声换能器的工作原理朋友们，今天咱们来聊聊一个超酷的技术小玩意儿——压电超声换能器。

这家伙，听起来就高科技满满，对吧？但它到底是怎么工作的呢？别急，咱们慢慢揭开它的神秘面纱。

想象一下，你手里握着一块神奇的石头，这块石头有个特异功能，那就是当你给它施加一点点压力，它就会“哼哼唧唧”地唱起歌来，而且还是超声波那种，人类耳朵听不见，但超级厉害的声音。

嘿，这可不是科幻片里的情节，压电超声换能器做的就是这事儿！压电超声换能器的核心秘密，在于一种特殊的材料——压电材料。

这些材料啊，就像是脾气古怪的小孩，特别敏感，一点点压力就能让它们“变脸”。

不过，它们变的可不是普通的脸，而是电能和机械能之间的转换脸。

当你给压电材料施加压力时，它会不开心地嘟囔着，释放出电能；反过来，如果你给它通电，它又会因为兴奋而开始振动，就像是跳舞一样。

在压电超声换能器里，这个神奇的转换过程被巧妙地利用了起来。

设计师们把压电材料做成了精巧的元件，安装在换能器的内部。

当需要发射超声波时，电源就会给这些压电元件通电，它们就开始欢快地“跳舞”，也就是振动。

这种振动非常快速且有规律，就像是快速敲打一个小鼓，但速度要快上成千上万倍。

于是，周围的空气分子就被这股力量推动着，形成了我们所说的超声波。

而接收超声波的过程，则是反过来操作。

当超声波遇到换能器的压电元件时，空气分子的振动就传递给了这些元件，让它们也跟着“颤抖”起来。

不过这次，它们不是因为通电而颤抖，而是因为接收到了超声波的能量。

这股能量又转化成了电能，被换能器捕捉并记录下来。

这样一来，我们就能够“听到”并分析那些肉眼看不见的超声波信号了。

是不是很神奇？压电超声换能器就像是空气中的魔术师，能够轻松地将电能和超声波相互转换。

它在医疗、工业、科研等领域都有着广泛的应用。

比如，在医疗领域，医生可以利用超声波来检查人体内部的情况；在工业上，超声波则被用来检测材料的缺陷和厚度。

这一切都离不开压电超声换能器的默默贡献。

超声换能器的原理及设计
超声换能器是一种将电能转换为机械振动能的装置，其原理是利用压电效应将电能转换成机械振动能，并将机械振动能转换成电能。

它由压电陶瓷、电极、塑料外壳等部件组成。

超声换能器在医学、工业、军事等领域有着广泛的应用，比如在医学领域中，它可以用于超声检查、超声切割、超声治疗等方面。

超声换能器的设计需要根据具体的应用要求进行，其中包括工作频率、输出功率、尺寸、材料等方面。

设计时需要考虑到换能器的电学特性、机械特性、热特性等因素，并且需要进行实验验证，以确保设计的可靠性和稳定性。

除了设计方面，超声换能器的制造也是十分重要的。

制造过程中需要注意材料的选择、制造工艺、尺寸精度等方面，以确保换能器的性能优良。

此外，对换能器的检测和调试也是必不可少的步骤，以确保其符合技术要求和具备良好的稳定性。

总之，超声换能器的原理及设计是一个复杂的领域，需要融合电学、机械学、材料学等多个学科的知识。

只有通过精心的设计和制造，才能生产出具有良好性能的超声换能器，并为各行业的应用提供支持。

- 1 -。

超声波换能器超声波换能器，是一种将电能转换为超声波能量的设备。

它广泛应用于医学、工业、军事和科学研究等领域，具有非常重要的作用。

本文将从超声波换能器的工作原理、应用领域以及发展趋势等方面进行探讨。

一、超声波换能器的工作原理超声波换能器是由压电陶瓷材料和金属材料组成的复合材料制成的。

当施加电场或机械应力时，压电材料会发生形变，并将电能转换为机械能；反之，施加机械应力时，压电材料会发生电场变化，将机械能转换为电能。

超声波换能器利用压电效应的双重转换特性，将电能转换为机械能，再由机械能转换为超声波能量。

二、超声波换能器的应用领域1. 医学领域：超声波换能器是超声医学成像的核心部件之一。

它可以发送超声波信号并接收回波信号，实现对人体组织的成像。

同时，它还可以用于超声诊断和超声治疗等领域。

2. 工业领域：超声波换能器被广泛应用于工业的检测与测量领域。

例如，利用超声波换能器可以检测材料的厚度、密度和缺陷等信息。

此外，它还可以应用于超声焊接、超声清洗和超声切割等工艺中。

3. 军事领域：超声波换能器在军事领域有着重要的应用。

例如，在水下声呐系统中，超声波换能器可以将电能转换为水下的声波信号，实现潜艇的探测和定位。

4. 科学研究领域：超声波换能器在科学研究领域的应用非常广泛。

例如，它可以用于实验室的材料分析、流体力学研究和声学研究等领域。

三、超声波换能器的发展趋势1. 小型化：随着科技的不断进步，超声波换能器正向着小型化的方向发展。

体积小、重量轻的超声波换能器可以更为方便地集成到各种设备中，提高其应用的灵活性和便捷性。

2. 多功能化：超声波换能器的功能越来越多样化。

除了传统的超声成像和检测功能外，目前还发展出了超声药物输送、超声治疗和超声定向传输等新功能。

这些新功能的出现，不仅可以提高医学诊疗效果，还有助于拓展其他领域的应用。

3. 高频化：随着超声波换能器技术的发展，高频超声波换能器正逐渐取代传统低频超声波换能器。

压电超声换能器（PMUT）简单介绍作者：王蕾硕孙文斌来源：《科学与财富》2020年第33期摘要：本文介绍了什么是压电超声换能器，压电超声换能器的优点及其作用，以及实际生活中的应用，以及结构设计中两种常见的薄膜结构的分析，对其核心技术MEMS（微电子技术）也有所概括。

关键词：PMUT; MEMS ;氮化铝薄膜一.MEMS技术部分微细加工技术（MEMS）基于平面技术，其中两个主要方面的关键微制作技术：圆盘级工艺（包括圆片键合）和图形转移（包括各向异性和各向同性刻蚀），图形转换包括两步：光学曝光过程和物理/化学方法形成图形的过程。

㈠圆片级工艺①衬底：可选择单晶硅，单晶石英，玻璃，熔（非晶）石英，砷化镓②圆片清洗：1.强氧化剂（如7：3混合的浓硫酸和双氧水）去除所有有机污染。

2.用比例5：1：1的水，双氧水和氢氧化铵组成的混合溶液去除无机剩余物污染，这一步会产生薄氧化层，如有必要则用HF去除。

3.用6：1：1的水，盐酸和双氧水混合溶液去除各种离子型污染。

③硅片氧化：硅可以表面形成一层高质量的氧化物（在纯氧，850-1150度进行），随着氧化层增长，氧化速度越来越慢。

④局部氧化：硅片局部覆盖氮化硅时该区域不会氧化，其他部分会覆盖上氧化硅。

⑤掺杂：把少量杂质加到半导体晶体里替换原来位置原子的工艺，可改变材料的导电特性。

⑥薄膜积淀：1.物理气相积淀PVD，主要是两个方法，蒸发（对金属表面用入射电子加热蒸发，气化原子流就会到达晶片）和溅射（等离子体辉光放电）。

2.化学气相积淀CVD：先驱材料导入加热反应炉，衬底表面的化学反应导致薄膜积淀。

3.电积淀：电镀，是电化学过程。

4.旋转涂布。

5.溶胶-凝胶积淀。

⑦圆片键合：将两个圆片牢固的结合在一起。

三种工艺：直接键合，阳极键合，中间层键合。

㈡图形转移①光学刻蚀：利用光刻胶，分为接触式光刻和投影式光刻。

曝光后光刻胶变化有两种形式，负胶（未曝光区域被溶解去除）和正胶（曝光区域被溶解去除）。

超声波换能器原理超声波换能器是一种能够将电能转化为超声波能量的装置。

它主要由压电陶瓷材料和金属材料组成。

在超声波换能器中，压电陶瓷材料起到了关键作用，它具有压电效应，即在外加电场的作用下，会产生机械应变。

这种机械应变可以通过超声波换能器的结构转化为超声波能量。

超声波换能器的工作原理可以分为两个步骤：激励和换能。

首先是激励阶段。

当外加电压施加在超声波换能器的压电陶瓷材料上时，会在其内部产生电场。

由于压电效应，压电陶瓷材料会发生应变，即产生机械振动。

这个机械振动会传递到超声波换能器的振动系统中，使得振动系统开始振动。

接下来是换能阶段。

振动系统的振动会引起超声波换能器的金属材料产生应变。

这种应变可以通过超声波换能器的结构转化为超声波能量。

具体来说，当振动系统的振动传递到超声波换能器的金属材料时，金属材料会发生弯曲或伸缩，从而产生超声波。

这个超声波的频率和振幅取决于外加电压的频率和振幅。

超声波换能器的应用非常广泛。

它可以用于医学领域中的超声波成像、超声波治疗等；也可以用于工业领域中的非破坏性检测、液位检测等。

此外，超声波换能器还可以应用于测距、声纳等领域。

虽然超声波换能器具有很多优点，比如频率范围广、能量密度高、无电磁辐射等，但也存在一些局限性。

首先，超声波换能器的输出功率有限，无法满足一些高功率应用的需求。

其次，超声波在传播过程中会受到衰减和散射的影响，限制了其传输距离。

此外，超声波换能器的制造成本较高，需要精密的加工工艺和材料。

超声波换能器是一种将电能转化为超声波能量的装置。

通过压电效应和振动系统的协同作用，超声波换能器能够将电能转化为超声波能量，并应用于医学、工业等领域。

尽管超声波换能器存在一些局限性，但随着技术的不断发展，相信它将在更多领域展现出更广阔的应用前景。

超声波换能器压电陶瓷超声波换能器是一种利用压电陶瓷材料制造的装置，它能将电能转换成机械能，并且能够将机械能转换成电能。

压电陶瓷具有压电效应，即在外加电场的作用下，会发生形变，从而产生声波。

超声波换能器利用这一原理，能够产生高频的超声波。

超声波换能器广泛应用于医疗、工业、军事等领域。

在医疗领域，超声波换能器被用于超声波诊断，能够通过发射超声波并接收回波，来获取人体内部的图像信息，用于疾病的诊断和治疗。

在工业领域，超声波换能器被用于无损检测和清洗等方面。

它能够检测材料内部的缺陷，并且能够将超声波的能量转化为机械能，用于清洗污渍或去除材料表面的氧化层。

在军事领域，超声波换能器被用于声纳系统，能够探测水下目标的位置和距离。

超声波换能器的工作原理是利用压电陶瓷的压电效应，通过外加电场使其发生形变，从而产生声波。

压电陶瓷由许多微小的压电晶体组成，当外加电场改变时，晶体会发生形变，从而使整个陶瓷材料发生形变。

在超声波换能器中，压电陶瓷通常是以圆盘形状存在，其一面连接电极，另一面与负载物质相接触。

当外加电场改变时，压电陶瓷会发生形变，从而使负载物质产生机械振动，进而产生超声波。

超声波换能器的性能受到多种因素的影响，其中最重要的是压电陶瓷的性能和结构设计。

压电陶瓷的性能包括压电系数、机械强度和失谐系数等，这些参数直接影响到超声波换能器的工作效果。

结构设计包括超声波换能器的尺寸、形状和电极的布局等，这些因素决定了超声波的辐射特性和工作频率范围。

超声波换能器是一种利用压电陶瓷制造的装置，能够将电能转换成机械能，并且能够产生高频的超声波。

它在医疗、工业、军事等领域的应用非常广泛，具有重要的意义和价值。

通过不断研究和改进，超声波换能器的性能将会得到进一步提升，为人类带来更多的福祉。

pzt超声换能器原理及结构PZT超声换能器是一种常用的压电陶瓷换能器，它通过压电效应将电能转化为声能。

PZT超声换能器的原理和结构具有独特功能和指导意义。

下面将为大家详细介绍。

PZT超声换能器的原理是基于压电效应。

压电效应是指某些晶体在受到压力或拉伸时，会产生电荷分离，从而形成电势差。

而PZT超声换能器采用的是铅酸钛压电陶瓷，当施加电压时，陶瓷内部的晶格结构会发生畸变，导致正负电荷分离。

这种电荷分离会引起陶瓷的体积变化，从而产生声波。

PZT超声换能器的结构主要包括压电陶瓷片和电极。

压电陶瓷片是PZT超声换能器的核心部件，通常为圆形、方形或矩形。

它具有良好的压电性能和机械强度。

而电极用于施加电压和收集由陶瓷片产生的电荷。

当外部电源施加电压时，电极将电荷输送到压电陶瓷片的内部，导致压电陶瓷片产生形变。

这种形变会在超声换能器的表面产生声波，声波的频率与施加的电压频率相同。

因此，通过调整电压的频率和幅值，我们可以控制PZT超声换能器产生的声波的频率和强度。

PZT超声换能器由于其特殊的原理和结构，在许多领域都有广泛的应用。

例如，医学领域利用PZT超声换能器的声波特性进行超声诊断，可以检测人体内部的结构和病变。

此外，PZT超声换能器在工业领域也被广泛应用，用于探测材料的缺陷和质量检测。

为了充分发挥PZT超声换能器的性能，我们需要注意几点。

首先，选用合适的电压和频率，以保证产生理想的声波。

其次，要保证陶瓷片的质量和机械强度，避免因机械损坏导致性能下降。

最后，要定期检测和维护PZT超声换能器，确保其正常工作。

总之，PZT超声换能器通过压电效应将电能转化为声能，其原理和结构具有独特功能和指导意义。

它在医学、工业等领域的应用广泛，具有重要的意义。

我们应充分发挥其性能，注意选用合适的电压和频率，保护好陶瓷片的质量，定期检测和维护，以确保其正常运行。

超声波换能器原理超声波换能器是一种将电能转换为超声波能的装置，它在医疗、工业、生活等领域都有着广泛的应用。

超声波换能器的原理是通过特定的材料和结构来实现电能到超声波能的转换，下面将详细介绍其原理。

首先，超声波换能器的核心部件是压电陶瓷。

压电陶瓷具有压电效应，即在受到外力作用时会产生电荷，反之亦然。

这种特性使得压电陶瓷可以将电能和机械能相互转换。

当电压施加在压电陶瓷上时，它会产生机械振动，这种振动就是超声波。

因此，压电陶瓷是超声波换能器的关键部件。

其次，超声波换能器还包括声束发射器和声束接收器。

声束发射器用于产生超声波，它将电能转换为机械能，通过压电陶瓷的振动产生超声波。

而声束接收器则是用于接收超声波，将其转换为电信号。

这两个部件与压电陶瓷配合工作，实现了超声波的发射和接收。

此外，超声波换能器还需要驱动电路来提供所需的电压和电流。

驱动电路能够根据实际需求来控制压电陶瓷的振动频率和幅度，从而实现对超声波的精确控制。

驱动电路的设计和性能直接影响着超声波换能器的工作效果和稳定性。

总的来说，超声波换能器的原理是利用压电陶瓷的压电效应实现电能到超声波能的转换，同时配合声束发射器、声束接收器和驱动电路来完成超声波的发射、接收和控制。

这种原理使得超声波换能器在医疗领域可以用于超声检查、超声治疗等，同时在工业领域也可以应用于清洗、焊接、切割等多个方面。

总结一下，超声波换能器是一种将电能转换为超声波能的装置，其原理是利用压电陶瓷的压电效应实现电能到超声波能的转换，并通过声束发射器、声束接收器和驱动电路来完成超声波的发射、接收和控制。

这种原理使得超声波换能器在医疗、工业、生活等领域都有着广泛的应用前景。
