滚齿机的工作原理?内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.今天本小编想给大家介绍一种新的机器——滚齿机。
滚齿机是齿轮加工机床中应用最广泛的一种机床,在滚齿机上可切削直齿、斜齿圆柱齿轮,还可加工蜗轮、链轮等。
那么滚齿机要怎样进行来操作呢?原理是什么?它又有什么特点呢?接下来就让小编给大家分别介绍。
滚齿加工是在滚齿机上进行的,图8-70为滚齿机外形图。
滚刀安装在刀架上的滚刀杆上,刀架可沿着立柱垂直导轨上下移动。
工件则安装在心轴上。
滚齿时滚齿机必须有以下几个运动:1.切削运动(主运动)即滚刀的旋转运动,其切削速度由变速齿轮的传动比决定。
2.分齿运动即工件的旋转运动,其运动的速度必须和滚刀的旋转速度保持齿轮与齿条的啮合关系。
其运动关系由分齿挂轮的传动比来实现。
对于单线滚刀,当滚刀每转一转时,齿坯需转过一个齿的分度角度,即1/z转(z为被加工齿轮的齿数)。
3.垂直进给运动即滚刀沿工件轴线自上而下的垂直移动,这是保证切出整个齿宽所必须的运动,由进给挂轮的传动比再通过与滚刀架相连接的丝杆螺母来实现。
在滚齿时,必须保持滚刀刀齿的运动方向与被切齿轮的齿向一致,然而由于滚刀刀齿排列在一条螺旋线上,刀齿的方向与滚刀轴线并不垂直。
所以,必须把刀架扳转一个角度使之与齿轮的齿向协调。
滚切直齿轮时,扳转的角度就是滚刀的螺旋升角。
滚切斜齿轮时,还要根据斜齿轮的螺旋方向,以及螺旋角的大小来决定扳转角度的大小及扳转方向。
齿轮滚刀是一种专用刀具,每把滚刀可以加工模数相同而齿数不等的各种大小不同的直齿或斜齿渐开线外圆柱齿轮。
在滚齿机上除加工直齿、斜齿外圆柱齿轮外,也可以加工蜗轮、链轮。
但不能加工内齿轮。
对于加工双联齿轮和三联齿轮它也受到许多限制。

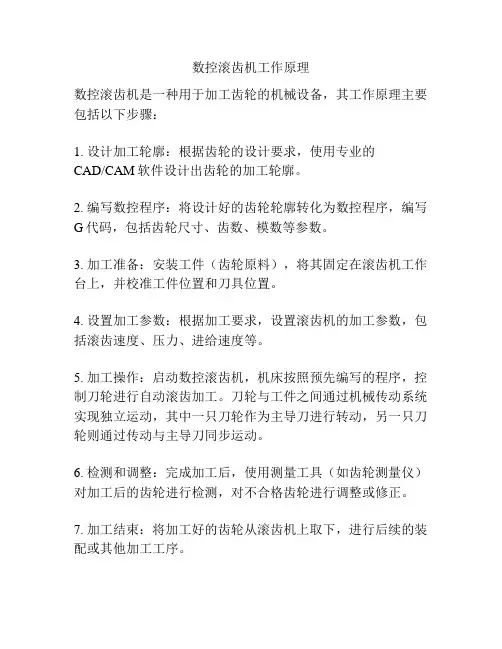

数控滚齿机工作原理
数控滚齿机是一种用于加工齿轮的机械设备,其工作原理主要包括以下步骤:
1. 设计加工轮廓:根据齿轮的设计要求,使用专业的
CAD/CAM软件设计出齿轮的加工轮廓。
2. 编写数控程序:将设计好的齿轮轮廓转化为数控程序,编写G代码,包括齿轮尺寸、齿数、模数等参数。
3. 加工准备:安装工件(齿轮原料),将其固定在滚齿机工作台上,并校准工件位置和刀具位置。
4. 设置加工参数:根据加工要求,设置滚齿机的加工参数,包括滚齿速度、压力、进给速度等。
5. 加工操作:启动数控滚齿机,机床按照预先编写的程序,控制刀轮进行自动滚齿加工。
刀轮与工件之间通过机械传动系统实现独立运动,其中一只刀轮作为主导刀进行转动,另一只刀轮则通过传动与主导刀同步运动。
6. 检测和调整:完成加工后,使用测量工具(如齿轮测量仪)对加工后的齿轮进行检测,对不合格齿轮进行调整或修正。
7. 加工结束:将加工好的齿轮从滚齿机上取下,进行后续的装配或其他加工工序。
总之,数控滚齿机通过数控编程和机械运动控制技术,实现对齿轮的精确加工,提高了加工效率和加工质量。
滚齿的加工原理及常见缺陷处理办法齿轮是机械产品设计中的常用零件,而在齿轮齿形加工中,滚齿应用最广泛,它除可加工直齿、斜齿圆柱齿轮外,还可以加工蜗轮、花键轴等。
滚齿适用于单件小批量生产和大批大量生产。
本文将为大家介绍一下滚齿的加工原理及常见缺陷处理办法。
滚切齿轮可看作无啮合间隙的齿轮与齿条传动。
当滚齿旋转一周时,相当于齿条在法向移动一个刀齿。
滚齿是目前应用最广的切齿方法,可加工渐开线齿轮、圆弧齿轮、摆线齿轮、链轮、棘轮、蜗轮和包络蜗杆,精度一般可达到DIN4~7级。
目前滚齿的先进技术有多头滚刀滚齿、硬齿面滚齿技术、大型齿轮滚齿技术、高速滚齿技术等。
1齿数不正确主要原因1)分齿交换齿轮调整不正确2)滚刀选用错误3)工件毛坯尺寸正确4)滚切斜齿轮时,附加运动方向不对解决方法1)重新调整分齿交换齿轮,并检查中间轮加置是否正确2)合理选用滚刀3)更换工件毛坯4)增加或减少差动交换齿轮中的中间轮2齿形不正常——齿面出棱主要原因滚刀齿形误差太大或分齿无能无力瞬时速比较变化大,工件缺陷状况有四种1)滚刀刃磨后,刀齿等分性差2)滚刀轴向窜动林3)滚刀径向跳动大4)滚刀用钝解决方法主要方法:着眼于滚刀刃磨质量,滚刀安装精度以及机床主轴的几何精度:1)控制滚刀刃磨质量2)保证滚刀的安装精度,同时安装滚刀时不能敲击;垫圈端面平整;螺母端面要垂直;锥孔内部应清洁;托架装上后,不能留间隙3)复查机床主轴的旋转精度,并修复调整滚刀主轴轴承,尤其是止推垫片4)更换新刀3齿形不正常——齿形不对称主要原因1)滚刀安装不对中2)滚刀刃磨后,前刃面的径向误差大3)滚刀刃磨后,螺旋角或导程误差大4)滚刀安装角的误差太大解决方法1)用“啃刀花”法或刀规对刀2)控制滚刀刃磨质量3)重新调整滚刀的安装解4齿形不正常——齿形角不对主要原因1)滚刀本身的齿形角误差太大2)滚刀刃磨后,前刃面的径向性误差大3)滚刀安装角的误差大解决方法1)合理选用滚刀的精度2)控制滚刀的刃磨质量3)重新调整滚刀的安装角5齿形不正常——齿形周期性误差主要原因1)滚刀安装后,径向跳动或轴向窜动大2)机床工作台回转不均匀3)跨轮或分齿交换齿轮安装偏心或齿面磕碰4)刀架滑板有松动5)工件装夹不合理产生振摆解决方法1)控制滚刀的安装精度2)检查机床工作台分度蜗杆的轴向窜动,并调整修复之3)检查跨轮及分齿交换齿轮的安装及运转状况4)调整刀架滑板的塞铁5)合理选用工件装夹的正确方案6齿圈径向跳动超差主要原因工件内孔中心与机床工作台回转中心不重合(1)有关机床、夹具方面:•工作台径向跳动大•心轴磨损或径向跳动大•上下顶针有偏差或松动•夹具定位端面与工作台回转中心线不垂直•工作装夹元件,例如垫圈和并帽精度不够(2)有关工作方面:•工件定位孔直径超差•用找正工件外圆安装时,外圆与内孔的同轴度超差•工件夹紧刚性差解决方法着眼于控制机订工作台的回转精度与工件的正确安装(1)有关机床和夹具方面:•检查并修复工作台回转导轨•合理使用和保养工件心轴•修复后立柱及上顶针的精度•夹具定位端与工作台回转中心线不垂直•提高工件装夹元件精度,例如垫圈和并帽(2)有关工件方面:•控制工件定位孔的尺寸精度•控制工件外圆与内孔的同轴度误差•夹紧力应施于加工刚性足够的部件主要原因7齿圈径向跳动超差主要原因滚刀垂直进给方向与齿坯内孔轴线方向偏斜太大。

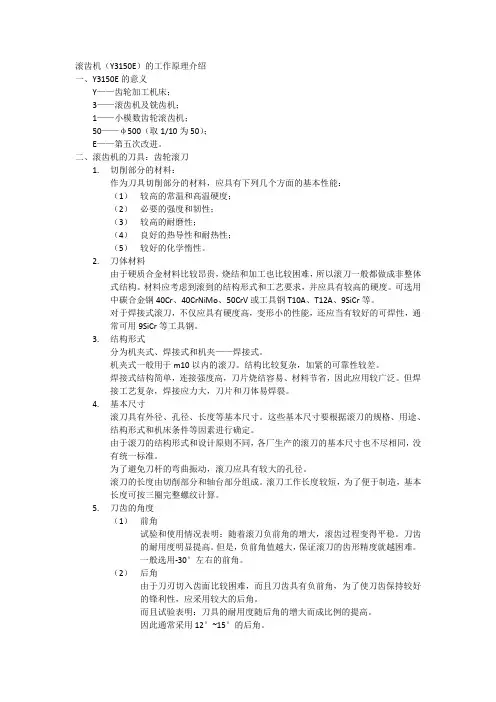

滚齿机(Y3150E)的工作原理介绍一、Y3150E的意义Y——齿轮加工机床;3——滚齿机及铣齿机;1——小模数齿轮滚齿机;50——φ500(取1/10为50);E——第五次改进。
二、滚齿机的刀具:齿轮滚刀1.切削部分的材料:作为刀具切削部分的材料,应具有下列几个方面的基本性能:(1)较高的常温和高温硬度;(2)必要的强度和韧性;(3)较高的耐磨性;(4)良好的热导性和耐热性;(5)较好的化学惰性。
2.刀体材料由于硬质合金材料比较昂贵,烧结和加工也比较困难,所以滚刀一般都做成非整体式结构。
材料应考虑到滚到的结构形式和工艺要求,并应具有较高的硬度。
可选用中碳合金钢40Cr、40CrNiMo、50CrV或工具钢T10A、T12A、9SiCr等。
对于焊接式滚刀,不仅应具有硬度高,变形小的性能,还应当有较好的可焊性,通常可用9SiCr等工具钢。
3.结构形式分为机夹式、焊接式和机夹——焊接式。
机夹式一般用于m10以内的滚刀。
结构比较复杂,加紧的可靠性较差。
焊接式结构简单,连接强度高,刀片烧结容易、材料节省,因此应用较广泛。
但焊接工艺复杂,焊接应力大,刀片和刀体易焊裂。
4.基本尺寸滚刀具有外径、孔径、长度等基本尺寸。
这些基本尺寸要根据滚刀的规格、用途、结构形式和机床条件等因素进行确定。
由于滚刀的结构形式和设计原则不同,各厂生产的滚刀的基本尺寸也不尽相同,没有统一标准。
为了避免刀杆的弯曲振动,滚刀应具有较大的孔径。
滚刀的长度由切削部分和轴台部分组成。
滚刀工作长度较短,为了便于制造,基本长度可按三圈完整螺纹计算。
5.刀齿的角度(1)前角试验和使用情况表明:随着滚刀负前角的增大,滚齿过程变得平稳。
刀齿的耐用度明显提高。
但是,负前角值越大,保证滚刀的齿形精度就越困难。
一般选用-30°左右的前角。
(2)后角由于刀刃切入齿面比较困难,而且刀齿具有负前角,为了使刀齿保持较好的锋利性,应采用较大的后角。
而且试验表明:刀具的耐用度随后角的增大而成比例的提高。
滚齿机加工原理内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.一.滚齿机介绍滚齿机是齿轮加工机床中应用最广泛的一种机床,在滚齿机上可切削直齿、斜齿圆柱齿轮,还可加工蜗轮、链轮等,这种机床使用特制的滚刀时也能加工花键和链轮等各种特殊齿形的工件。
广泛应用汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机航天器等各种机械制造业。
齿轮加工机床品种规格繁多,有加工几毫米直径齿轮小型机床,加工十几米直径齿轮大型机床,还有大量生产用高效机床加工精密齿轮高精度机床。
二.滚齿加工的工艺特点(1)加工精度高属于展成法的滚齿加工,不存在成形法铣齿的那种齿形曲线理论误差,所以分齿精度高,一般可加工8~7级精度的齿轮。
(2)生产率高滚齿加工属于连续切削,无辅助时间损失,生产率一般比铣齿、插齿高。
(3)一把滚刀可加工模数和压力角与滚刀相同而齿数不同的圆柱齿轮在齿轮齿形加工中,滚齿应用最广泛,它除可加工直齿、斜齿圆柱齿轮外,还可以加工蜗轮、花键轴等。
但一般不能加工内齿轮、扇形齿轮和相距很近的双联齿轮。
滚齿适用于单件小批量生产和大批大量生产。
三.滚齿加工原理根据齿轮的成形原理,综合考虑滚切中对机械进给系统跟随性、快速性的要求及改造成本等因素,在保留原普通滚齿机分齿传动链的基础上,按照数控理论中两坐标圆弧插补原理,对机床的刀架垂直进给运动和水平径向进给进行数控化控制改造,实现齿轮加工。
滚齿加工是按照展成法的原理来加工齿轮的。
用滚刀来加工齿轮相当于一对交错轴的螺旋齿轮啮合。
在这对啮合的齿轮副中,一个齿数很少、只有一个或几个,螺旋角很大,就演变成了一个蜗杆状齿轮,为了形成切削刃,在该齿轮垂直于螺旋线的方向上开出容屑槽,磨前、后刀面,形成切削刃和前、后角,于是就变成了滚刀。
数控滚齿机原理
数控滚齿机是一种用于制造不同类型齿轮的机床。
它基本原理是利用机械加工方法,在齿轮的工作表面上形成齿槽,并确保齿槽的精度和质量。
数控滚齿机的操作主要由数控系统控制,数控系统根据事先编制的程序和刀具轨迹来控制机械运动。
数控滚齿机通常由滚刀架、工作台、数控系统和供润滑液的系统组成。
在工作过程中,工件夹持在滚刀架上,与滚刀头接触,滚刀头上有一组刀齿,它们可以在工件表面上滚动并形成齿槽。
滚刀架的位置、滚刀头与工件的接触力、滚刀头的旋转速度等参数都由数控系统控制。
数控滚齿机的滚刀头上的刀齿通常按照特定形状的齿轮来设计,这样可以保证滚刀头能够成形所需的齿槽形状。
滚刀头的形状和切削条件在数控系统的程序中进行描述,程序还包括了滚刀头在工作过程中的运动轨迹和滚刀头与工件的相对位置等信息。
通过数控滚齿机,可以实现齿轮的批量生产,提高生产效率和产品质量。
数控滚齿机的数控系统可以根据需求进行调整和更改,以适应不同类型的齿轮加工要求。
同时,数控滚齿机可以用于加工各种类型的齿轮,如圆柱齿轮、锥齿轮、螺旋齿轮等。
滚齿加工原理滚齿加工是一种常见的齿轮加工方法,它通过滚刀在齿轮上滚动切削,以实现齿轮的加工。
滚齿加工具有高效、精度高、表面质量好等特点,因此在工业生产中得到了广泛应用。
下面我们来详细了解一下滚齿加工的原理。
首先,滚齿加工的原理是利用滚刀的滚动切削齿轮的齿廓。
滚刀的切削边缘与齿轮的齿廓形状相吻合,当滚刀在齿轮上滚动时,就能够完成对齿轮齿廓的加工。
这种滚动切削的方式,不仅可以保证齿轮的齿廓形状精确,而且还能够提高加工效率。
其次,滚齿加工的原理还包括滚刀的选择和工艺参数的确定。
滚刀的选择需要考虑到齿轮的模数、齿数、齿廓等因素,以确保滚刀与齿轮的匹配性。
同时,工艺参数的确定也十分重要,其中包括滚刀的进给量、转速、切削深度等,这些参数的合理确定将直接影响到齿轮加工的质量和效率。
另外,滚齿加工的原理还涉及到滚刀的运动轨迹。
滚刀在齿轮上的滚动轨迹需要精确控制,以确保滚刀与齿轮的匹配和切削效果。
通常情况下,滚刀的运动轨迹是根据齿轮的齿廓形状确定的,这就要求滚刀的设计和制造具有高精度。
最后,滚齿加工的原理还包括切削液的使用。
在滚齿加工过程中,切削液的使用对于降低切削温度、减少摩擦和延长刀具寿命都起着重要作用。
因此,合理选择切削液的种类和使用方法,对于滚齿加工的效果有着直接的影响。
总的来说,滚齿加工的原理是基于滚刀的滚动切削齿轮的齿廓,需要合理选择滚刀和确定工艺参数,控制滚刀的运动轨迹,并合理使用切削液。
这样才能够实现齿轮加工的高效、高精度和高质量。
滚齿加工作为一种重要的齿轮加工方法,在工业生产中具有着重要的地位和作用,值得我们深入学习和研究。
滚齿机原理
滚齿机是一种用于加工齿轮的机床,其原理是利用滚刀和工件之间的相对运动,通过滚切的方式加工出齿轮的齿形。
相比于传统的切削加工方式,滚齿机具有加工效率高、加工精度高、加工表面质量好等优点。
滚齿机的工作原理可以简单地概括为:滚刀和工件之间的相对运动,使得滚刀的齿形与工件的齿形相互匹配,从而实现齿轮的加工。
具体来说,滚刀的齿形是由一组齿形刀片组成的,这些刀片的齿形与要加工的齿轮的齿形相同。
当滚刀与工件接触时,由于滚刀的齿形与工件的齿形相匹配,滚刀会沿着工件的齿形滚动,从而将工件的齿形加工出来。
滚齿机的加工过程中,滚刀和工件之间的相对运动是非常关键的。
为了保证加工精度和表面质量,滚刀和工件之间的相对运动必须是非常精确的。
一般来说,滚刀的齿形和工件的齿形之间的误差应该控制在0.01mm以内,而滚刀和工件之间的相对运动误差应该控制在0.005mm以内。
滚齿机的加工精度和表面质量也与滚刀的材料和制造工艺有关。
一般来说,滚刀的材料应该具有高硬度、高强度、高耐磨性和高耐热性等特点,以保证其在加工过程中不会变形或磨损。
同时,滚刀的制造工艺也非常重要,必须保证滚刀的齿形精度和表面质量达到要
求,才能保证加工出的齿轮的精度和表面质量。
滚齿机是一种非常重要的齿轮加工设备,其原理是利用滚刀和工件之间的相对运动,通过滚切的方式加工出齿轮的齿形。
滚齿机具有加工效率高、加工精度高、加工表面质量好等优点,是现代制造业中不可或缺的一部分。
滚齿机:主要用滚刀按展成法加工圆柱齿轮,蜗轮,链轮等齿面的齿轮加工机床。
滚齿机校正机构常见种类:行星式,复式偏心式,凸轮摆杆式,附加回转工作台式等。
决于齿轮机床的精度、刚度、刀具和齿轮毛坯的质量及其安装精度。
所以针对滚齿机工作台误差的滚齿机主要用滚刀按展成法加工圆柱齿轮、蜗轮、链轮等齿面的齿轮加工技术,在机械加工中占有重要地位。
因为在齿轮加工中出现了分度蜗轮的周节累计误差和周期误差,而齿轮加工精度取来源这一问题,本文使用滚齿机行星摆杆机构对其进行校正,用以减少分度蜗轮的周节累计误差和周期误差,使加工出来的齿轮达到满足加工精度的要求。
国内采用的滚齿机校正构,在机床制造行业中, 一开始制造精密机床, 由于各厂的设备条件差, 在滚齿机上不能加工精度较高的蜗轮, 分度精度满足不了产品的要求。
因而, 各厂先后在各型滚齿机上采用了各种类型的校正机构, 大都取得了不同程度的效果, 制出了精密分度蜗轮。
当时, 着重引进国外现成为结构, 近几年来, 无论在结构型式上, 或在简化结构, 或校正效果等方面均有较快的发展。
我国共采用了行星式、复式偏心式、凸轮摆杆式、和附加回转工作台式等多种类型的校正机构。
RS2 型滚齿机校正机构,只能能校正分度蜗轮副的周期误差。
但结构不够紧凑,校正机构在机床的外边,需要另置地基,并将机床的罩壳也换掉。
5355M型滚齿机校正机构也属于行星式,但没有周期误差校正凸轮, 机构是封闭的。
其结构复杂, 构件将近85 种, 使用不方便, 需将机床的双蜗杆传动改成单蜗杆传动, 此时, 必需拆除一根蜗杆。
由于校正机构安装位置不够妥当,使得一部分齿轮外露。
这种结构不太适用于大型滚齿机。
FO-10滚齿机行星式校正机构,该机构有一定的简化, 它省去了四根摆杆和一根长套筒, 结构就比较紧凑一些。
它装在机床分度挂轮箱处, 不需另置地基, 但其构件的种数仍然较多, 达45种, 放大比为0.182毫米每秒。
这种机构的轮廓尺寸较大。

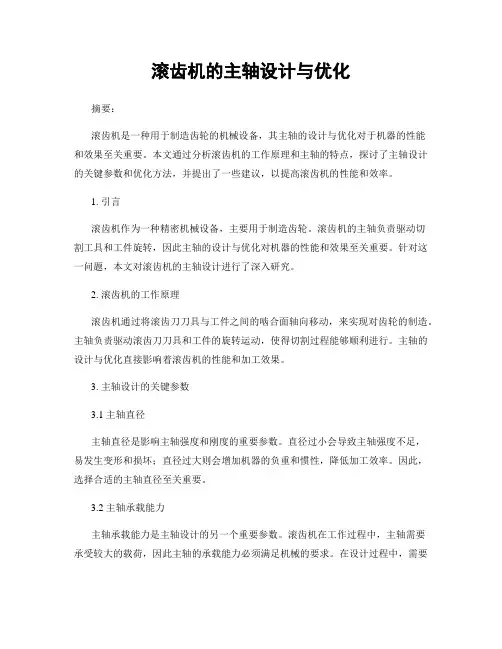

滚齿机的主轴设计与优化摘要:滚齿机是一种用于制造齿轮的机械设备,其主轴的设计与优化对于机器的性能和效果至关重要。
本文通过分析滚齿机的工作原理和主轴的特点,探讨了主轴设计的关键参数和优化方法,并提出了一些建议,以提高滚齿机的性能和效率。
1. 引言滚齿机作为一种精密机械设备,主要用于制造齿轮。
滚齿机的主轴负责驱动切割工具和工件旋转,因此主轴的设计与优化对机器的性能和效果至关重要。
针对这一问题,本文对滚齿机的主轴设计进行了深入研究。
2. 滚齿机的工作原理滚齿机通过将滚齿刀刀具与工件之间的啮合面轴向移动,来实现对齿轮的制造。
主轴负责驱动滚齿刀刀具和工件的旋转运动,使得切割过程能够顺利进行。
主轴的设计与优化直接影响着滚齿机的性能和加工效果。
3. 主轴设计的关键参数3.1 主轴直径主轴直径是影响主轴强度和刚度的重要参数。
直径过小会导致主轴强度不足,易发生变形和损坏;直径过大则会增加机器的负重和惯性,降低加工效率。
因此,选择合适的主轴直径至关重要。
3.2 主轴承载能力主轴承载能力是主轴设计的另一个重要参数。
滚齿机在工作过程中,主轴需要承受较大的载荷,因此主轴的承载能力必须满足机械的要求。
在设计过程中,需要考虑到切削力和转矩对主轴的影响,并选择适当的材料和结构来增加主轴的承载能力。
3.3 主轴转速主轴转速直接影响着滚齿机的加工效率和精度。
较高的主轴转速意味着更快的加工速度,但也会带来更大的加工热量和振动。
因此,在主轴转速的选择上需要在加工效率和质量之间进行权衡。
4. 主轴设计的优化方法4.1 材料选择主轴的材料选择直接影响主轴的强度和承载能力。
常用的主轴材料包括合金钢和铸铁等,在选择材料时需要考虑到其强度、硬度和机械加工性能等因素,以确保主轴的稳定性和可靠性。
4.2 结构优化主轴的结构优化是提高滚齿机性能的关键。
通过采用合理的结构设计和优化方法,可以提升主轴的刚性和抗振性能,并降低加工过程中的振动和噪声。
4.3 系统集成滚齿机是一个复杂的机械系统,主轴的设计需要与其他部件进行有效的集成。
全自动滚齿机的PLC控制随着工业自动化的发展,全自动滚齿机在机械制造领域中的应用越来越广泛。
它的出现不仅提高了生产效率,还改善了产品质量和生产环境。
在全自动滚齿机中,PLC (Programmable Logic Controller,可编程逻辑控制器)起着至关重要的作用,它通过控制程序来实现全自动滚齿机的各项功能和动作。
本文将对全自动滚齿机的PLC控制进行详细介绍。
一、全自动滚齿机的工作原理全自动滚齿机是一种用于制造齿轮的设备,它通过滚齿刀或滚齿轮将齿条和齿轮压制在一起,使其在一定的压力下旋转,从而形成齿轮。
在全自动滚齿机的工作过程中,有许多动作需要精确控制,如送料、滚刀运动、压力控制等。
而PLC作为全自动滚齿机控制系统的核心,它负责控制各个动作的顺序和精确度,确保整个制造过程的稳定和高效。
二、 PLC控制系统的设计原理PLC控制系统是通过特定的PLC编程软件对PLC进行编程,实现对设备各种动作的精确控制,其设计原理主要包括硬件设计和软件设计两个方面。
硬件设计主要包括PLC主控板、输入输出模块、继电器等硬件设备的选择和连接。
全自动滚齿机的控制系统通常需要较多的输入输出信号,包括传感器信号、执行器信号等,因此需要充分考虑设备的输入输出点数和种类,选择适当的PLC型号和输入输出模块。
继电器的选择和连接方式也需要根据具体的控制需求来设计,确保与其他设备的协调工作。
软件设计主要包括PLC程序的编写和调试。
在全自动滚齿机的控制系统中,PLC程序通常需要实现多种功能,如送料控制、滚刀控制、压力控制等。
在软件设计时需要进行详细的功能分解和模块设计,确保程序结构清晰,逻辑严谨。
对编写的PLC程序还需要进行模拟调试和实际调试,确保各个功能和动作的精确控制。
三、PLC控制系统的功能和特点1. 灵活可编程:PLC控制系统可以根据具体的控制需求进行编程,实现不同的功能和动作控制。
当全自动滚齿机需要进行产品换型或生产工艺调整时,只需要对PLC程序进行修改和调试,即可实现设备的灵活适应性。
毕业设计数控滚齿机引言数控滚齿机是一种用于制造各种齿轮的机械设备。
齿轮在许多机械装置中起着关键作用,如汽车传动系统、风力发电机、航空航天设备等。
传统的滚齿机需要操作员手动控制,制造过程中容易出现误差。
而数控滚齿机那么通过计算机控制系统,能够实现高精度、高效率的齿轮制造。
本文将探讨数控滚齿机的原理、技术特点以及在毕业设计中的应用。
数控滚齿机的原理数控滚齿机的工作原理是利用机械滚齿刀和齿轮齿条的相互作用实现齿轮的制造。
首先,通过数控系统对滚齿机进行编程,确定所需齿轮的参数和加工路径。
然后,在机床上安装齿轮齿条,并通过传动装置将其与滚齿刀连接。
接下来,数控系统根据编程指令,控制滚齿刀按照预定的路径滚切齿轮齿条。
通过滚齿刀和齿轮齿条的相互作用,齿轮的齿形逐渐得到加工。
数控滚齿机的技术特点数控滚齿机相比传统滚齿机具有以下技术特点:1. 高精度数控滚齿机通过计算机控制系统,能够实现高精度的齿轮加工。
传统滚齿机需要操作员手工调整齿轮齿条的位置和滚齿刀的参数,容易出现误差。
而数控滚齿机通过预先编程,能够精确控制滚齿刀的运动轨迹和加工参数,从而获得高精度的齿轮。
2. 高效率数控滚齿机通过计算机控制系统,能够实现齿轮制造的自动化。
操作员只需通过编程设置齿轮的参数和加工路径,机械设备就能够自动进行加工。
相比传统滚齿机需要操作员手动调整滚齿刀和齿轮齿条的位置,数控滚齿机能够大大提高加工效率。
3. 多功能性数控滚齿机能够实现多种齿轮的加工。
传统滚齿机通常只能制造一种固定形状的齿轮,如果需要制造其他形状的齿轮,需要更换滚齿刀和齿轮齿条。
而数控滚齿机通过编程设置,能够灵巧实现不同齿轮的加工,大大提升了生产的灵巧性和多样性。
毕业设计数控滚齿机的应用数控滚齿机在毕业设计中的应用具有以下优势:1. 高精度要求在一些毕业设计中,对齿轮的精度要求较高,传统滚齿机往往无法满足这些要求。
而数控滚齿机通过计算机控制系统,能够实现高精度的齿轮加工,满足设计的要求。
滚齿机工作原理-功能分析-介绍功能原理设计随着现代设计方法的发展及应用越来越广泛,人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。
之所以称为“黑箱法”是因为对于待设计产品来说,在求解之前,犹如一个看不见内部结构的“黑箱子”。
这种“黑箱”只能用来描述系统的功能目标,“黑箱”的内部结构需要设计人员进一步构思的设计。
由此可知,“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法,即根据系统的某输入及要求获得某种输出要求,从中寻找某种原理来实现输入---输出之间的转化,得到相应的解决办法,从而推求出“黑箱”的功能结构,使“黑箱”变成“白箱”的一种方法。
1、黑箱法寻找总功能的转化关系物料流包括材料、毛坯半成品、成品,液体、气体等各物体;能量流包括电能、光能、机械能、热能、核能等;信号流包括数据、测量值、控制信号、波形等。
通过对Y38滚齿机的综合分析,可得以下“黑箱”示意图通过黑箱法分析,滚齿机是将轮坯通过一定的加工过程,最终得到所需产品—齿轮的机器。
该过程有各种能量的交换、损失,同时还与外界的环境密切相关。
2、滚齿加工原理齿轮是现代机械传动中的重要组成部分。
从国防机械到民用机械,从重工业机械到轻工业机械,无不广泛的采用齿轮传动。
随着汽车、机械、航天等工业领域的高速发展,对齿轮的需求量日益增加,对齿轮加工的效率、质量及加工成本的要求愈来愈高,滚齿机是齿轮加工加床中的一种,由于滚齿机既适合高效率的齿形粗加工,又适合中等精度齿轮的精加工,因此受到广泛的应用。
为此滚齿机的研究仍是大家努力的方向齿轮加工机床的种类繁多,构造各异,加工方法也不相同,齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。
无屑加工包括热轧、冷轧、压铸和粉末冶金等,无屑加工生产率高,材料消耗少,故成本低,但加工精度不高。
(1)冷轧冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。
功能原理设计随着现代设计方法的发展及应用越来越广泛,人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。
之所以称为“黑箱法”是因为对于待设计产品来说,在求解之前,犹如一个看不见内部结构的“黑箱子”。
这种“黑箱”只能用来描述系统的功能目标,“黑箱”的内部结构需要设计人员进一步构思的设计。
由此可知,“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法,即根据系统的某输入及要求获得某种输出要求,从中寻找某种原理来实现输入---输出之间的转化,得到相应的解决办法,从而推求出“黑箱”的功能结构,使“黑箱”变成“白箱”的一种方法。
1、黑箱法寻找总功能的转化关系物料流包括材料、毛坯半成品、成品,液体、气体等各物体;能量流包括电能、光能、机械能、热能、核能等;信号流包括数据、测量值、控制信号、波形等。
通过对Y38滚齿机的综合分析,可得以下“黑箱”示意图通过黑箱法分析,滚齿机是将轮坯通过一定的加工过程,最终得到所需产品—齿轮的机器。
该过程有各种能量的交换、损失,同时还与外界的环境密切相关。
2、滚齿加工原理齿轮是现代机械传动中的重要组成部分。
从国防机械到民用机械,从重工业机械到轻工业机械,无不广泛的采用齿轮传动。
随着汽车、机械、航天等工业领域的高速发展,对齿轮的需求量日益增加,对齿轮加工的效率、质量及加工成本的要求愈来愈高,滚齿机是齿轮加工加床中的一种,由于滚齿机既适合高效率的齿形粗加工,又适合中等精度齿轮的精加工,因此受到广泛的应用。
为此滚齿机的研究仍是大家努力的方向齿轮加工机床的种类繁多,构造各异,加工方法也不相同,齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。
无屑加工包括热轧、冷轧、压铸和粉末冶金等,无屑加工生产率高,材料消耗少,故成本低,但加工精度不高。
(1)冷轧冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。
生产率很高,用此方法扎制一个齿轮仅需3~5秒钟,但它受轧制形状和材料的限制较大。
简述滚齿机工作原理
滚齿机是一种可以加工齿形的机床。
滚齿机主要应用在模坯加工、齿轮、蜗轮、棘轮、花键、开齿、插齿、绞链等工件的滚齿加工中。
简单来说,滚齿机可以将直齿锥齿轮等工件的齿形加工出来,滚齿机的工作原理是怎样的呢?下面我们就来分析一下。
一、刀架的工作原理
为了保证齿轮的齿形是精确的,刀架是滚齿机上至关重要的一个部件。
刀架下方有一个通孔,将压力油导入后,便能使刀架随着导程条和短柄复合指数齿轮进行移动,实现刀刃统一或提前或滞后移动,最终就能形成精确的齿形。
二、滚齿器的工作原理
滚齿器在滚齿机中扮演着很重要的角色。
滚齿器通过卡盘夹持工件,并在滚齿加工时起举足轻重的作用。
滚齿器主要分为液压盘滚齿器和机械盘滚齿器两种类型。
液压盘滚齿器工作原理是通过液压油作用于活塞,使其与齿轮卡盘相连,实现滚齿加工。
而机械盘滚齿器则是利用摩擦力和弹性变形作用,使卡盘和滚齿器之间的关系保持稳定。
三、导程条的工作原理
导程条主要用于控制刀架的移动,导程条上的数个板销能使刀架进行相应的移动,从而完成整个齿轮的滚齿过程。
四、刀刃的工作原理
刀刃是滚齿机上最终实现滚齿加工的部件,其主要工作原理包括进给、倾斜和工进等方面。
进给是指加工过程中每次移动的距离;倾斜是指在加工直齿锥齿轮的时候角度的倾斜角度;工进是指刀刃接触齿轮后的深度。
综上所述,滚齿机是一个实现齿轮滚齿加工的重要机床。
其主要工作原理包括刀架、滚齿器、导程条和刀刃等部件的协作。
只有这些部件协同作用,才能最终形成一个精致精确的齿轮零件。
全自动滚齿机的PLC控制随着工业自动化程度的不断提升,越来越多的传统机械设备也开始应用PLC控制系统,实现自动化生产。
全自动滚齿机作为金属加工设备的一种,也有着自动化改造的趋势。
本文将详细介绍全自动滚齿机的PLC控制系统,包括系统组成、工作原理、功能特点等方面的内容。
一、系统组成全自动滚齿机的PLC控制系统主要由PLC控制器、输送系统、滚齿机主机、液压系统和触摸屏等部分组成。
PLC控制器作为系统的核心,负责接收各种传感器的信号,控制执行器的动作,实现整个设备的自动化控制。
输送系统主要包括送料装置和夹具装置,用来把工件送入滚齿机主机进行加工。
滚齿机主机主要包括滚齿头、滚齿刀具、主轴等部件,用来对工件进行滚齿加工。
液压系统主要包括液压站和执行元件,用来控制滚齿头的前后移动和工件夹紧等动作。
触摸屏则是用来实现对整个系统的参数设置、运行状态监控、故障诊断等功能。
二、工作原理在实际工作中,全自动滚齿机的PLC控制系统主要按照以下步骤来进行工作:通过触摸屏设置滚齿机的加工参数,包括工件尺寸、滚齿刀具规格、加工速度等。
然后,启动输送系统将工件送入滚齿机主机,同时PLC控制器接收传感器的信号,判断工件是否已经就位。
接着,PLC控制器发送信号给液压系统,使夹具装置夹紧工件,并控制滚齿头的前后移动,使滚齿刀具开始对工件进行滚齿加工。
当加工完成后,PLC控制器发送信号给输送系统,使夹具装置释放工件,完成一次加工周期。
三、功能特点全自动滚齿机的PLC控制系统具有以下几个功能特点:1. 自动化程度高:通过PLC控制系统,可以实现对整个滚齿加工过程的自动控制,大大提高了生产效率和产品质量。
2. 灵活性好:PLC控制系统可以实现对滚齿机各种参数的灵活调整,满足不同工件的加工需求,具有较强的适应性。
3. 安全可靠:PLC控制系统可以实现对滚齿机各种安全保护装置的控制,确保设备运行时的安全可靠性。
4. 操作简便:通过触摸屏界面,操作人员可以方便地进行参数设置、运行监控和故障诊断,减少了人为操作误差。
滚齿机的自动装夹与换刀系统滚齿机是一种用于加工齿轮的机械设备,广泛应用于制造行业。
为了提高生产效率和加工质量,现代滚齿机配备了自动装夹与换刀系统。
本文将详细介绍滚齿机的自动装夹与换刀系统的原理、优势以及应用。
一、滚齿机的自动装夹系统1.原理与构成滚齿机的自动装夹系统通过机械、液压或气动装置实现对工件的夹紧与释放。
该系统通常由夹紧装置、传动装置、控制系统等组成。
夹紧装置通过夹紧爪或夹紧钳将工件稳定地固定在滚齿机的工作台或夹具上。
传动装置将夹具与滚齿机的主轴连接,使得工件与滚齿机主轴的运动同步。
控制系统负责控制夹紧与释放的时机以及夹力的大小,可以根据工件的不同要求进行灵活调整。
2.优势自动装夹系统可以提供以下优势:(1)提高生产效率:相比手动操作,自动装夹系统可以实现快速、准确地夹紧与释放工件,大大缩短了装夹时间,提高了生产效率。
(2)提高加工质量:自动装夹系统可以精确控制夹紧力度,保证工件的稳定性和一致性,从而提高加工精度和质量。
(3)减少劳动强度:自动装夹系统能够取代繁重的人工操作,减轻了操作者的劳动负担,提高了工作环境的舒适度。
二、滚齿机的换刀系统1.原理与构成换刀系统是滚齿机的重要组成部分,通过自动换刀系统可以实现工作刀具的快速更换,提高生产效率。
该系统通常由刀具库、刀具传递装置、控制系统等组成。
刀具库是用于存放各种规格的刀具的设备,可以根据加工要求预先设置好多组刀具。
刀具传递装置通过机械手、传送带或滑台等方式将需要更换的刀具从刀具库中取出,并将其安装到滚齿机主轴上。
控制系统负责调度各组刀具的使用顺序,保证刀具的准确传递和更换。
2.优势换刀系统的应用带来了以下优势:(1)节约时间:自动换刀系统可以实现快速换刀,减少了换刀时间,提高了滚齿机的连续运行时间,从而提高了生产效率。
(2)提高灵活性:通过预先设置多组刀具,滚齿机可以适应不同的加工要求,提高了加工的灵活性和多样性。
(3)提高安全性:自动换刀系统可以避免操作者直接接触刀具,减少了意外事故的发生,提高了操作的安全性。
功能原理设计随着现代设计方法的发展及应用越来越广泛,人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。
之所以称为“黑箱法”是因为对于待设计产品来说,在求解之前,犹如一个看不见内部结构的“黑箱子”。
这种“黑箱”只能用来描述系统的功能目标,“黑箱”的内部结构需要设计人员进一步构思的设计。
由此可知,“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法,即根据系统的某输入及要求获得某种输出要求,从中寻找某种原理来实现输入---输出之间的转化,得到相应的解决办法,从而推求出“黑箱”的功能结构,使“黑箱”变成“白箱”的一种方法。
1、黑箱法寻找总功能的转化关系物料流包括材料、毛坯半成品、成品,液体、气体等各物体;能量流包括电能、光能、机械能、热能、核能等;信号流包括数据、测量值、控制信号、波形等。
通过对Y38滚齿机的综合分析,可得以下“黑箱”示意图通过黑箱法分析,滚齿机是将轮坯通过一定的加工过程,最终得到所需产品—齿轮的机器。
该过程有各种能量的交换、损失,同时还与外界的环境密切相关。
2、滚齿加工原理齿轮是现代机械传动中的重要组成部分。
从国防机械到民用机械,从重工业机械到轻工业机械,无不广泛的采用齿轮传动。
随着汽车、机械、航天等工业领域的高速发展,对齿轮的需求量日益增加,对齿轮加工的效率、质量及加工成本的要求愈来愈高,滚齿机是齿轮加工加床中的一种,由于滚齿机既适合高效率的齿形粗加工,又适合中等精度齿轮的精加工,因此受到广泛的应用。
为此滚齿机的研究仍是大家努力的方向齿轮加工机床的种类繁多,构造各异,加工方法也不相同,齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。
无屑加工包括热轧、冷轧、压铸和粉末冶金等,无屑加工生产率高,材料消耗少,故成本低,但加工精度不高。
(1)冷轧冷轧是能在圆柱形零件上生产出齿轮的齿、花键、细齿、油槽或螺纹的一种很简单的方法。
生产率很高,用此方法扎制一个齿轮仅需3~5秒钟,但它受轧制形状和材料的限制较大。
密西根RoTo-Flo冷轧机是应用较早的齿轮冷轧机之一。
它用齿条作轧制工具。
其原理如2-1所示。
其中俩轧辊齿条被弄成斜面,最开始的轧制量小,当齿条运动时,轧制量逐渐增加,金属开始流动。
这种轧制方法,齿轮受到的弯曲负荷大,因而仅适用于轧制压力角大和齿形短的齿轮。
(压力角25度或25度以上)。
因此,RoTo-Flo设备通常用于轧制SAE 型压力角30度的齿深50%的和渐开线花键型的零件。
图2-1 密西根齿条轧制原理(2)热轧所谓热轧是在轧制之前将毛坯加热,使之较易轧制,是冷轧的补充。
对加工要求精度要求不高以及要求表面质量光洁度为6~8级的齿轮,可以用热轧法而不再经过机械加工。
热轧加工出来的齿轮与铣削出来的比较,除加工方法简易外,齿形的金属材质未被切断,质量较好,硬度较高,沿齿形有一层0.5~0.6公厘的压实金属层,硬度较高,疲劳极限也较高,寿命较长,此外,还大大节约了被铣削掉的金属。
图2-2为热轧齿轮示意图。
图2-3热轧与铣削所的齿轮比较。
图2-2 热轧示意图图2-3热轧齿轮与铣削齿轮材质比较(3)粉末冶金粉末冶金齿轮是各种汽车发动机中普遍使用的粉末冶金零件,通过一次成形和精整工艺,需要其他后处理工艺,可以完全达到尺寸精度要求,尤其是齿形精度。
因此,与用传统机械加工方法制造相比,在材料投入和制造上都大大减少,它是体现粉末冶金特点的典型产品。
粉末冶金齿轮在整个粉末冶金零件中难以单独统计,但无论是按重量还是按零件数量,粉末冶金齿轮在汽车、摩托车中所占的比例都远远大于其他领域中的粉末冶金零件。
因此,从汽车、摩托车在整个粉末冶金零件中所占比例的上升可以看出,粉末冶金齿轮在整个粉末冶金零件中处于飞速发展的地位。
图2-4为粉末冶金齿轮加工。
图2-4 粉末冶金齿轮加工(4)电火花加工齿轮下面介绍用电火花线切割加工直齿锥齿轮机床的基本结构和机床参数首先将机械加工齿轮毛坯安装在数控转台回转中心。
倾斜调整回转中心轴(大型机床调整丝线),使丝线与数控转台轴线夹角为直齿锥齿轮锥度角。
调整丝线位置,使丝线(钼丝或铜丝)一端以直齿锥齿轮的顶尖为定点(即锥齿轮回转球心),另一端以直齿锥齿轮齿面大端上基圆为进给基点,这时丝线在两水咀间跨度为直齿锥齿轮回转球心半径,启动伺服电机将回转台和丝线进给丝杠锁定。
启动数控系统,使数控转台转动角度与直齿锥齿轮齿面大端丝线进退,按直齿锥齿轮设计当量模数编制程序执行旋转与进退联动。
当电极丝处在齿顶时,数控转台转动,电极丝线不动,这是加工出的轨迹是直齿锥齿轮的齿顶;转过齿顶圆心角后,大端处电极丝线随工件转动进行相应进给即加工齿型部分,当到达齿根时电极丝线停止进给,工件继续转动,此时加工的是齿根部分;当转过齿根圆心角时电极丝线回退加工同齿的另半个齿型,到达齿顶时完成一个齿的加工。
下面依次加工出全部齿。
在数控系统的控制下电极丝线按大端当量齿轮的标准渐开线生成齿型。
丝线经高频放电产生电火花蚀除工件生成缝隙,加工出标准直齿锥齿轮。
当丝线与数控转台中心线平行即夹角为零度时,电极丝线沿齿轮中心方向平行进退,数控合成加工出的齿轮为标准直齿轮。
下图为电火花加工加床。
图2-5 电火花加工齿轮数控机床齿形切削加工按其加工原理可分为仿形法和展成法加工。
(1)成形法成形法加工齿轮所采用的刀具为成形刀具,其切削刃形状与被切齿轮齿槽的截面形状相同。
成形刀具有单齿廓和多齿廓两种。
成形法加工齿轮齿形的原理是利用与被加工齿轮齿槽法向截面形状相符的成形刀具,在齿坯上加工出齿形的方法。
成形法加工齿轮的方法有铣齿、拉齿、插齿及磨齿等,其中最常用的方法是在普通铣床上用成形铣刀铣削齿形。
当齿轮模数m<8时,一般在卧式铣床上用盘状铣刀铣削,见图2-1a;当齿轮模数m≥8时,在立式铣床上用指状铣刀铣削,见图2-1b(2)展成法展成法加工齿轮齿形是利用一对齿轮啮合的原理来实现的。
即把其中一个转化为具有切削能力的齿轮刀具,另一个转化为被切工件,通过专用齿轮加工机床,强制刀具和工件作严格的啮合运动(展成运动),在运动过程中,刀具切削刃的运动轨迹逐渐包络出工件的齿形(图2-2)。
展成法加工齿轮,一种模数和压力角的刀具,可以加工出相同模数和压力角而齿数不同的齿轮,其加工过程是连续的,具有较高的加工精度和生产效率,是齿轮齿形主要的加工方法。
滚齿和插齿是展成法中最常见的两种加工方法。
图2-2展成法滚齿加工成形法与展成法的差异成形法适用于单件小批生产,加工精度和生产效率低。
用展成法加工齿轮,可以用一把刀具加工同一模数不同齿数的齿轮,且加工精度和生产率也较高,因此各种齿轮加工机床广泛应用这种加工方法,如滚齿机、插齿机、剃齿机等。
此外,多数磨齿机及锥齿轮加工机床也是按展成法原理进行加工的。
本次设计的Y38滚齿机采用展成原理加工。
常见齿形加工的一些方法如下表一表一齿轮加工的方法3、功能分解图:(针对机械传动的滚齿机作功能分解)2、功能元求解3、各功能元求解方案分析1)主传动:2)进给:3)差动:4):分齿5)动力:4、排列组合系统方案解1)各总体方案简图及方案简单说明2)最佳系统方案的评价与决策评价一个方案是否为最佳方案,可通过系统方案的评价与决策来实现。
本滚齿机选择了加工准确性、加工范围、效率、结构紧凑,操作简易和成本来作为评价依据。
各评价目标的的加权系数如下表所示: 表4-1 加权系数的判别表i n -评价目标数; i g -加权系数;表4-2 三种系统方案各个项目标评分表有效值法计算如下:加权系数矩阵G=(0.28,0.18,0.18,0.12,0.12,0.12)评分矩阵P=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡321p p p =⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡788778788999876767 有效值矩阵 N=[321N N N ,,]=GP T=[]52.752.882.6其中N 1 =GP 1T =0.28×7+0.18×6+0.18×7+0.12×6+0.12×7+0.12×8=6.82 N 2 =GP 2T =0.28×9+0.18×9+0.18×9+0.12×8+0.12×8+0.12×7=8.52 N 3 =GP 3T =0.28×8+0.18×7+0.18×7+0.12×8+0.12×8+0.12×7=7.52 由上面的分析,可知方案2为最佳方案。
3)绘制传动系统图5、执行机构的速度和功率计算,电动机的选择滚刀的速度和功率表2.4—1251)滚刀速度查参考文献【1】表2.4—125使用条件变化时切削用量修正系数,当采用单头齿轮滚刀粗加工模数为1.5~6mm 的钢材时,取使用条件不变时的0.1=v k 值,可得切削速度为(m/s )5.032.08.0)3~25.0(21600600.1281⨯⨯⨯=V (5-1)即切削速度范围为s m /4837.14283.0-=ν,滚刀最大直径mm d 1200=,由滚刀转速公式算出滚刀转速s r d n /)14.23617.68(12014.3)4837.14283.0(1000601000600-=⨯-⨯⨯=⨯=πν (5-2)当采用单头齿轮滚刀粗加工模数为1.5~8mm 的铸铁时,取使用条件不变时的0.1=v k 值,可得切削速度为(m/s )16.03.02.08.0)8~5.1()3~25.0(59600600.1178⨯⨯⨯⨯=V (5-3) 即切削速度为s m /4924.14313.0-=ν,滚刀最大直径mm d 1200=,由滚刀转速公式算出滚刀转速 s r d n /)52.23764.68(12014.3)4924.14313.0(1000601000600-=⨯-⨯⨯=⨯=πν(5-4)综合考虑滚刀速度取68~238r/s 2)滚刀功率采用单头齿轮滚刀加工钢材时,0.1=m p k (参考文献【1】表2.4—125);f=1.5mm/r; m=4mm;根据参考文献【1】表4.7—4齿轮滚刀的基本型式和尺寸,按模数m=4mm 取0.1=v k I 型滚刀,其外径d 0=120mm;其切削功率为(kw )3875.00.1120104837.1625.01246037.19.0=⨯⨯⨯⨯⨯⨯=m P kw (5-5)加工铸铁时,切削功率为(kw )5010.10.1120104238.063626037.19.0=⨯⨯⨯⨯⨯⨯=m P kw (5-6) 综合考虑取kw p m 45.1= 电动机选择 1)电动机功率根据参考文献【2】表2—1取传动的效率96.01=η;锥齿轮的传动效率97.02=η;圆柱齿轮的传动效率99.03=η,滚动轴承的效率99.04=η,则主传动链的效率为kw 72.099.099.097.096.05.1435.1443321=⨯⨯⨯==ηηηηη (5-7)则总功率为0.72kw根据参考文献【2】第1130页知,由于进给功率较小,进给传动和主传动共用一个电动机的机床所以不单独计算进给功率,而在计算主传动工率时引进一个系数,对于齿轮加工机床K 取0.8,因而768.08.096.01=⨯==k ηη (5-8) 故主电动机的功率为kw P 888.1768.045.1==主电动机 (5-9) 2)电动机转由主传动传动链的运动平衡式来转化电机与滚刀转速,从而求出电机的转速范围602017172323282436365527192105⨯⨯⨯⨯⨯⨯⨯⨯=B A n n 电机刀 (5-10) 则206017172323242836362755105192⨯⨯⨯⨯⨯⨯⨯⨯=A B n n 刀电机。
