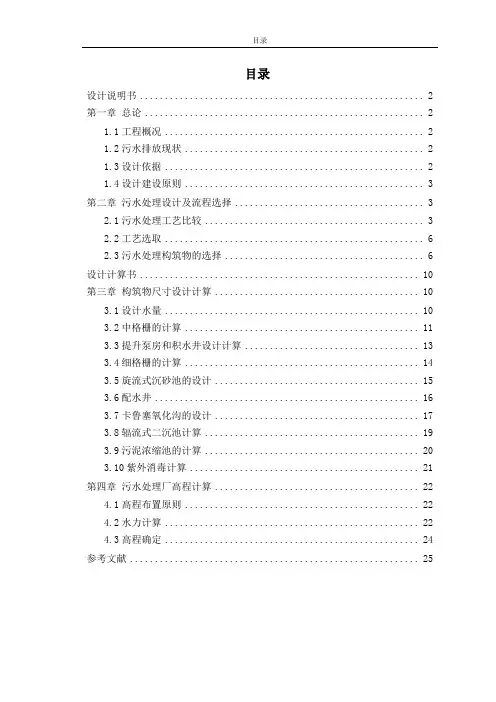

目录目录设计说明书 (2)第一章总论 (2)1.1工程概况 (2)1.2污水排放现状 (2)1.3设计依据 (2)1.4设计建设原则 (3)第二章污水处理设计及流程选择 (3)2.1污水处理工艺比较 (3)2.2工艺选取 (6)2.3污水处理构筑物的选择 (6)设计计算书 (10)第三章构筑物尺寸设计计算 (10)3.1设计水量 (10)3.2中格栅的计算 (11)3.3提升泵房和积水井设计计算 (13)3.4细格栅的计算 (14)3.5旋流式沉砂池的设计 (15)3.6配水井 (16)3.7卡鲁塞氧化沟的设计 (17)3.8辐流式二沉池计算 (19)3.9污泥浓缩池的计算 (20)3.10紫外消毒计算 (21)第四章污水处理厂高程计算 (22)4.1高程布置原则 (22)4.2水力计算 (22)4.3高程确定 (24)参考文献 (25)污水处理厂工程设计实战练习设计说明书第一章总论1.1工程概况吉安市是庐陵古城,位于江西的中西部,地处赣江中游地带,是江西省赣中地区经济文化中心,历史悠久,文化渊源。
保护水体,防止污染也是现代化城市建设的需要。
城市环境与人们生活息息相关,城市是政治、经济文化的中心,随着京九铁路的建成和吉安市向现代化城市建设的发展,以及改善招商引资等方面的需要,城市污水处理是改善城市投资环境的重要的一环。
为了改善吉安市的水体环境,吉安市政府决定对河西区的水体环境污染进行综合治理,并由吉安市建筑设计规划研究院和吉安市城市建设投资开发公司共同编制了《吉安市污水处理工程项目建议书》,内容包括城市排水系统改造工程、后河综合治理改造工程以及螺子山污水处理厂工程。
因而,吉安市政府按照总体规划的要求,决定新建吉州区的螺子山污水处理厂。
建设规模4万吨/天。
1.2污水排放现状表1 污水进水水质指标COD cr(mg/L) BOD5(mg/L) NH3-N(mg/L) SS(mg/L) 进水200~300 100~150 35 200~250 1.3设计依据表2 《城镇污水处理厂污染物排放标准》(GB18918-2002)基本控制项目最高允许排放浓度(日均值)单位:mg/L序号基本控制项目一级标准二级标准三级标准A标准B标准1 化学需氧量(COD)50 60 100 120①2 生化需氧量(BOD5)10 20 30 60①3 悬浮物(SS)10 20 30 50序号基本控制项目一级标准二级标准三级标准A标准B标准4 动植物油 1 35 205 石油类 1 3 5 156 阴离子表面活性剂0.5 1 2 57 总氮(以N计)15 20 ——8 氨氮(以N计)②5(8)8(15)25(30)—9 总磷(以P计)2005年12月31日前建设的1 1.5 3 52006年1月1日起建设的0.5 1 3 510 色度(稀释倍数)30 30 40 5011 PH 6~912 粪大肠菌群数/(个/L)103104104—注:①下列情况下按去除率指标执行:当进水COD大于350mg/L时,去除率应大于60%;BOD大于160mg/L时,去除率应大于50%。

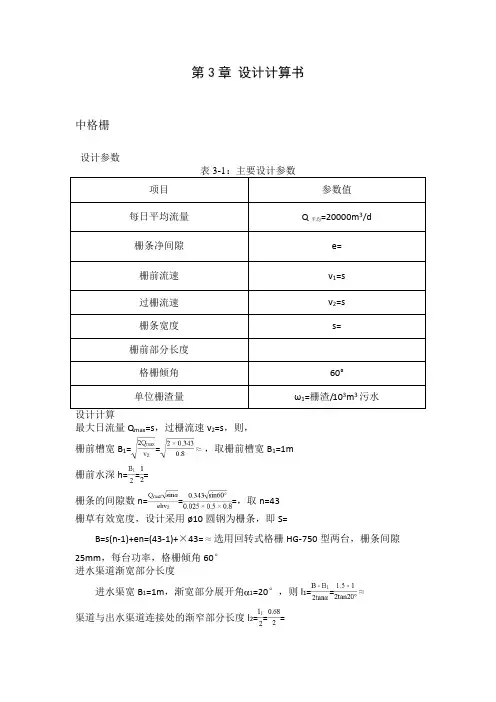

第3章设计计算书中格栅设计参数项目参数值=20000m3/d每日平均流量Q平均栅条净间隙e=栅前流速v1=s过栅流速v2=s栅条宽度s=栅前部分长度格栅倾角60°单位栅渣量ω1=栅渣/103m3污水最大日流量Q max=s,过栅流速v2=s,则,栅前槽宽B1==,取栅前槽宽B1=1m栅前水深h===栅条的间隙数n===,取n=43栅草有效宽度,设计采用ø10圆钢为栅条,即S=B=s(n-1)+en=(43-1)+×43=选用回转式格栅HG-750型两台,栅条间隙25mm,每台功率,格栅倾角60°进水渠道渐宽部分长度进水渠宽B1=1m,渐宽部分展开角1=20°,则l1==渠道与出水渠道连接处的渐窄部分长度l2===过栅水头损失h1=h0==3×××=栅后槽总高取栅前渠道超高h2=,栅后槽总高H= h+ h1+ h2=++=栅前槽高H1= h + h2=+= m栅槽总长度L= l1+ l2++1+=+++1+=每日栅渣量ω=Q×=×= m3/m3/d,采用机械清渣,污物的平均排出采用机械装置:Ø600螺旋输送物,选用长度l=的一台。
计算草图如下:污水提升泵站泵房形式选择泵房形式取决于泵站性质,建设规模、选用的泵型与台数、进出水管渠的深度与方位、出水压力与接纳泵站出水的条件、施工方法、管理水平,以及地形、水文地质等诸多因素。
本设计采用矩形半地下式合建式泵房,它具有布置紧凑、占地少、结构较省的特点。
设计参数设计流量Q max=s,设两台水泵(一用一备)。
集水池容积:根据规范,污水泵站的容积不应小于最大一台水泵5min的出水量,故笨设计采用一台泵5分钟的流量。
W=×5×60=,取120 m3有效水深H=,则A===80m2,设集水池为9×9m2.查阅《给水排水设计手册》第十一册,选择型号300WL1200-9-110的立式水泵两台(一用一备)。
目录摘要 (1)Abstract (1)设计说明书1. 工程概况 (2)1.1. 自然条件 (2)1.2. 进厂污水 (3)1.3. 出水水质要求 (3)2. 主工艺比选 (3)2.1. 污水水质分析 (4)2.2. 可选工艺 (5)2.2.1. 传统A2/O工艺 (5)2.3. 主工艺确定 (5)3. 工艺流程设计说明 (6)3.1. 一级处理设计说明 (6)3.1.1. 中隔栅 (6)3.1.2. 细格栅 (6)3.1.3. 沉砂池 (7)3.1.4. 污水提升泵房 (7)3.3. 污泥处理系统设计说明 (8)3.3.1. 储泥、搅拌、提升 (8)3.3.2. 污泥浓缩脱水车间 (8)3.4. 加药系统设计说明 (9)3.4.1. 加药(碱度补充)系统 (9)4. 污水厂布置说明 (9)4.1. 整体布局 (10)4.2. 办公生活区 (10)4.3. 污水处理区、动力区 (10)4.4. 污泥区、加药区 (10)摘要本工程为城市污水处理厂工艺设计(7万m3/d),地处,日处理城市污水7万方。
进厂污水氮含量较高,磷含量正常,污水处理重在脱氮,兼顾除磷。
本工程采用不设初沉池的三沟不等体积A2O工艺,采用新型的8阶段同步脱氮除磷运行模式,较传统的6阶段模式强化了除磷功能,减小了边沟体积从而减少了厌氧释磷量,具有良好的脱氮除磷效果。
三沟交替运行,构筑物集中个数少,无需初沉池二沉池;抗冲击负荷能力强,出水水质稳定,污泥稳定无需消化。
本工程采用水下推流器和薄膜微孔曝气器组合的复合曝气模式,突破了氧化沟的深度限制,达到6m,提高了氧利用效率,节能省地。
污水经过中细格栅、沉砂池等一级处理和A2O二级处理后达到排放标准,直接排放或回用。
本工程处理效果好,能耗低,厂构筑物集约,自动化程度高,管理方便。
AbstractThis projiect is "Jinan wastewater treatment factory technological design (70000m3/d) ". This project locates at Jinan in Shanxi province . Entering factory sewage nitrogen content is higher, the phosphor content is normal, the wastewater treatment is heavy to be taking off nitrogen, gives attention to both in phosphor.This project adoption doesn't establish three ditches that the beginning sinks pond not to wait the physical volume A2O type to oxidize a ditch craft and adopt new of 8 stages synchronously take off nitrogen the phosphor circulates mode, besides which, more traditional of 6 stage modes enhanced in addition to phosphor function, let up the side ditch physical volume to reduce to be disgusted with oxygen to release amount of Lin thus, had to goodly take off nitrogen in addition to phosphor effect. the water fluid matter stabilizes, dirty mire's stabilizing don't need digest.This engineering adoption underwater pushes to flow a tiny bore Pu spirit machine of machine and thin film to combine of compound Pu spirit mode, broke the depth restriction of oxidizing the ditch, raised oxygen to make use of an efficiency, economize on energy ground in the province.Sewage through medium thin space grid, sink sand pond etc. an attain exhaustion standard after oxidizing the second class processing of ditch, directly emissions or time is used.This engineering handles effective, can consume low, construct a thing inside the factory intensive, automate degree Gao, manage convenience.设计计算说明书1.工程概况1.1.自然条件本工为“城市污水处理厂工艺设计”,工程所在地为地区,工程所在地的人口、自然、气象、地址条件如下:1、设计人口(近期)46万人。
污水厂设计说明书 Company number:【WTUT-WT88Y-W8BBGB-BWYTT-19998】目录第一章污水厂课程设计指导与原始资料 (3)一、设计任务 (3)二、设计原始资料 (4)第二章污水处理厂设计规模的确定 (5)一、污水水量的确定 (5)二、污水厂设计规模的确定 (6)第三章污水厂处理工艺选择 (6)一、污水处理厂工艺流程方案 (6)二、方案的技术经济比较 (8)第四章污水处理构筑物设计计算 (11)一、泵前中格栅 (11)二、污水提升泵房 (13)三、泵后细格栅 (14)四、平流沉砂池 (16)五、厌氧池 (19)六、氧化沟 (20)七、辐流式二沉池 (26)八、紫外消毒间 (28)第五章污泥处理构筑物设计计算 (30)一、污泥浓缩池 (31)二、贮泥池 (34)三、污泥脱水 (34)第六章平面布置与高程布置 (35)一、污水处理厂的平面布置 (35)二、污水处理厂的高程布置 (38)第七章污水厂工程概预算 (42)参考文献 (48)第一章污水厂课程设计指导与原始资料一、设计任务某市(区)“污水厂课程设计”。
1. 设计题目:某污水厂课程设计2. 设计地点:本院3. 时间:一周(方案选择、构筑物计算在平时完成,说明书和图纸在设计周完成)4. 完成任务:确定污水厂建设规模、位置,并进行方案论证;污水厂工艺方案确定及可行性研究(进行二种方案比较);污水厂工艺设计计算,完成水厂平面布置图、高程图,单体构筑物工艺计算;设计计算说明书1份;5. 要求:完成图纸2张以上,单体构筑物不作要求,可在平时选做;设计计算说明书30页以上,附计算图表、可行性研究之方案论证;污水厂工艺设计计算并附草图。
水厂平面图、高程图选一张手工图(白纸铅笔图);设计计算说明书采用统一封面;二、设计原始资料1. 城市污水水量(根据用水量测算)工业用水排水符合城市污水管网接纳要求,城市污水水质见下表。
2.城市污水原水水质情况出水水质要求:根据一级A 标准确定COD <50/mg L 5BOD <10/mg L SS <10/mg LTN <15/mg L TP </mg L第二章 污水处理厂设计规模的确定一、污水水量的确定在人类的生活和生产中,使用着大量的水。
污水处理厂设计说明书目录第一章污水处理工程设计计算说明书1.1设计任务1.2设计内容1.3基本资料1.4设计水质水量计算第二章污水的一级处理2.1格栅设计计算2.2沉砂池设计计算2.3初次沉淀池设计计算第三章AA/O生物脱氮除磷工艺计算3.1设计参数3.2平面尺寸计算3.3进出水系统3.4其他管道设计3.5剩余污泥量第四章生物处理后处理4.1二次沉淀池设计计算4.2消毒设施计算4.3计量设备设计计算第五章污泥处理构筑物计算5.1污泥量计算5.2污泥浓缩池设计计算5.3贮泥池设计计算5.4污泥消化池设计计算5.5污泥脱水第六章污水处理厂布置6.1污水处理厂平面布置6.2污水处理厂高程布置第一章设计计算说明书1.1设计任务某城镇污水处理厂1.2设计内容1 •根据给定的原始资料,确定污水厂的规模和污水设计水量。
2 .按照原始资料数据进行处理方案的确定,拟定处理工艺流程,选择污水、污泥的处理构筑物,并用方框图表示。
进行工艺流程中各处理单元的处理原理说明。
3. 进行各构筑物的尺寸计算,各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用。
4. 设备选型计算。
5. 平面和高程布置。
根据构筑物的尺寸,合理进行平面布置;高程布置应在完成各构筑物计算及平面布置草图后进行。
各处理构筑物应尽力采用重力流,各处理构筑物的水头损失可直接查相关资料,但各构筑物之间的连接管的水头损失则需计算确定。
6. 编写设计说明书、计算书。
1.3基本资料1、设计流量:Q 平=30000+ 28 X1000 m 3/d (No 学号,1 〜33 号)总变化系数:K Z= 1.42、污水水质:C0D=200-300mg/LBOD5=100-150 mg/LSS=200mg/LNH3-N=35 mg/LpH=6 〜93、受纳水体:位于城市的东侧自南向北,20年一遇洪水水位标高322.5m ,常水位标高320.3m。
4、选址:根据城市总体规划,污水厂拟建于该城市下游河流岸边,地势平坦,拟建处的地面标高326.30m。

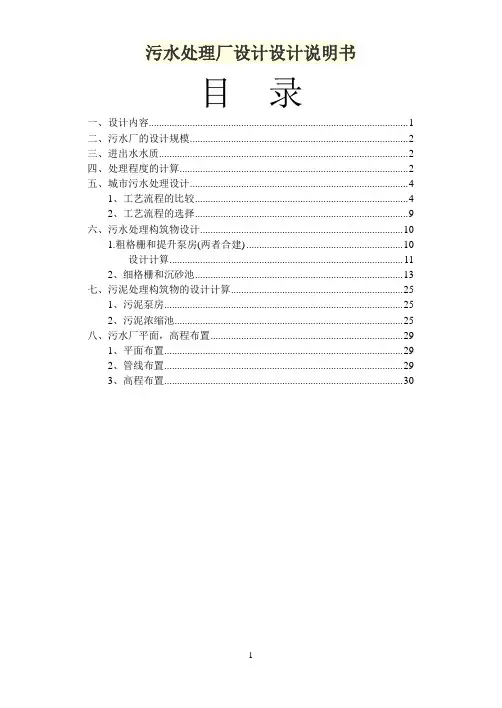

目录一、设计内容 (1)二、污水厂的设计规模 (2)三、进出水水质 (2)四、处理程度的计算 (2)五、城市污水处理设计 (4)1、工艺流程的比较 (4)2、工艺流程的选择 (9)六、污水处理构筑物设计 (10)1.粗格栅和提升泵房(两者合建) (10)设计计算 (11)2、细格栅和沉砂池 (13)七、污泥处理构筑物的设计计算 (25)1、污泥泵房 (25)2、污泥浓缩池 (25)八、污水厂平面,高程布置 (29)1、平面布置 (29)2、管线布置 (29)3、高程布置 (30)一、设计内容1、城市概况该市地处东南沿海,北回归线横贯市区中部,该市在经济发展的同时,城市基础设施的建设未能与经济协同发展,城市污水处理率仅为3.4%,大量的污水未经处理直接排入河流,使该城市的生态环境受到严重的破坏。
为了把该城市建设成为经济繁荣、环境优美的现代化城市,筹建该市的污水处理厂已迫在眉睫。
2、自然条件:(1)地形、地貌:该市具有中低山、丘陵、盆地和平原等多种地貌类型,地势西北高,东南低。
(2)工程地质:该市地质岩层出露白垩系地层,市区地层覆盖层为第四纪近代冲击层,厚40~60米,上层一般为耕植土、淤土、砂质粘土、亚粘土、细中砂和残积粘土。
地基承载力为1.2~3.5kg/cm2,地震等级为6级以下,电力供应良好。
(3)气象资料:该市地处亚热带,面临东海,海洋性气候特征明显,冬季暖和有阵寒,夏季高温无酷暑,历年最高温度38℃,最低温度4℃,年平均温度24℃。
常年主导风向为南风。
(4)水文资料:该市内河流最高洪水位+2.5米,最低水位-0.5米,平均水位为+0.5米,地下水位为离地面2.0米,厂区内设计地面标高为+5.0米。
二、污水厂的设计规模设计规模:污水厂的处理水量按最高日最高时流量,污水厂的日处理量为2.5万吨/天,污水厂主要处理构筑物拟分为二组,每组处理规模为1.25万吨/天。
三、进出水水质该水经处理以后,水质应符合国家《污水综合排放标准》(GB18918-2002)中的一级B标准.四、处理程度的计算1.溶解性BOD5的去除率活泩污泥处理系统处理水中的BOD5值是由残存的溶解性BOD5和非溶解性BOD5二者组成,而后者主要是以生物污泥的残屑为主体。

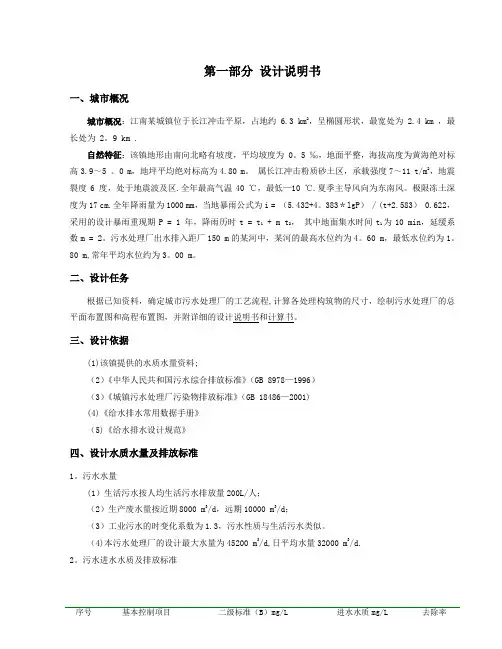

第一部分设计说明书一、城市概况城市概况:江南某城镇位于长江冲击平原,占地约 6.3 km2,呈椭圆形状,最宽处为 2.4 km ,最长处为 2。
9 km .自然特征:该镇地形由南向北略有坡度,平均坡度为 0。
5 ‰,地面平整,海拔高度为黄海绝对标高3.9~5 。
0 m,地坪平均绝对标高为4.80 m。
属长江冲击粉质砂土区,承载强度7~11 t/m2,地震裂度6 度,处于地震波及区.全年最高气温40 ℃,最低—10 ℃.夏季主导风向为东南风。
极限冻土深度为17 cm.全年降雨量为1000 mm,当地暴雨公式为i = (5.432+4。
383*lgP) / (t+2.583) 0.622,采用的设计暴雨重现期P = 1 年,降雨历时t = t1 + m t2,其中地面集水时间t1为10 min,延缓系数m = 2。
污水处理厂出水排入距厂150 m的某河中,某河的最高水位约为4。
60 m,最低水位约为1。
80 m,常年平均水位约为3。
00 m。
二、设计任务根据已知资料,确定城市污水处理厂的工艺流程,计算各处理构筑物的尺寸,绘制污水处理厂的总平面布置图和高程布置图,并附详细的设计说明书和计算书。
三、设计依据(1)该镇提供的水质水量资料;(2)《中华人民共和国污水综合排放标准》(GB 8978—1996)(3)《城镇污水处理厂污染物排放标准》(GB 18486—2001)(4)《给水排水常用数据手册》(5)《给水排水设计规范》四、设计水质水量及排放标准1。
污水水量(1)生活污水按人均生活污水排放量200L/人;(2)生产废水量按近期8000 m3/d,远期10000 m3/d;(3)工业污水的时变化系数为1.3,污水性质与生活污水类似。
(4)本污水处理厂的设计最大水量为45200 m3/d,日平均水量32000 m3/d.2。
污水进水水质及排放标准序号基本控制项目二级标准(B)mg/L 进水水质mg/L 去除率1 COD 100 400 752 BOD 30 200 853 SS 30 250 884 氨氮25 30 195 T—P 3 4 256 PH 6~9表1 污水进水水质及排放标准四、工艺流程第 2 页共23 页五、厂区平面布置及主要构筑物1、平面布置图江南某城镇污水处理厂是一座小型污水处理厂,全场分为水处理区、污泥处理区、管理区及后勤保障区。
某城镇污水处理厂工艺初步设计设计说明书设计说明书一、项目背景城镇污水处理厂位于市区,为了解决城镇污水处理问题,提高环境质量,本项目拟建设一座污水处理厂,采用先进的工艺和设备,对城镇污水进行处理,达到国家相关排放标准。
本设计说明书旨在对污水处理厂的工艺流程进行初步设计,并附带相关计算书。
二、设计目标1.处理能力:本污水处理厂的设计处理能力为每小时处理1000m³的污水量,满足城镇的日常需求。
2.出水水质:处理后的污水经过处理达到国家相关排放标准,出水水质符合要求。
3.运行稳定可靠:通过合理的工艺选择和设备配置,确保污水处理厂的运行稳定可靠,减少故障发生率和维修成本。
4.经济、环保、节能:在满足处理需求的前提下,优化设计,提高设备利用率,降低能耗和运营成本,同样也要确保环保要求的实现。
三、工艺流程1.进水预处理:将进水进行初步处理,包括格栅、砂沉池和调节池等,去除大颗粒悬浮物和沉淀杂物。
2.活性污泥法处理:采用活性污泥法进行二级处理,包括好氧池和二沉池。
好氧池中的活性污泥与污水进行接触和氧化降解,二沉池进行污泥沉淀和污水澄清。
3.三级处理:在二沉池出水后引入生物膜反应器,通过生物膜的附着作用,进一步降解有机物和氨氮等。
4.除磷处理:在生物膜反应器之后引入除磷池,加入除磷剂,去除污水中的磷。
5.消毒处理:在除磷池之后进行消毒处理,使用适当的消毒剂对处理后的水进行消毒,确保出水水质达到国家相关排放标准。
6.深度处理:对消毒处理后的水进行深度处理,包括活性炭吸附、超滤和反渗透等,以确保水质符合进一步利用或回收的水质要求。
7.储水和供水:将深度处理后的水进行储存和供水,用于城镇的农田灌溉、景观水景等用途。
四、设计参数1.进水水质:根据城镇的污水水质情况,设计进水水质参数,包括COD、BOD、SS、氨氮等。
2.设计处理能力:设计处理能力为每小时处理1000m³的污水量。
3.设备配置:根据工艺流程,选择合适的设备进行配置,包括格栅机、砂沉池、调节池、好氧池、二沉池、生物膜反应器、除磷池、消毒设备等。

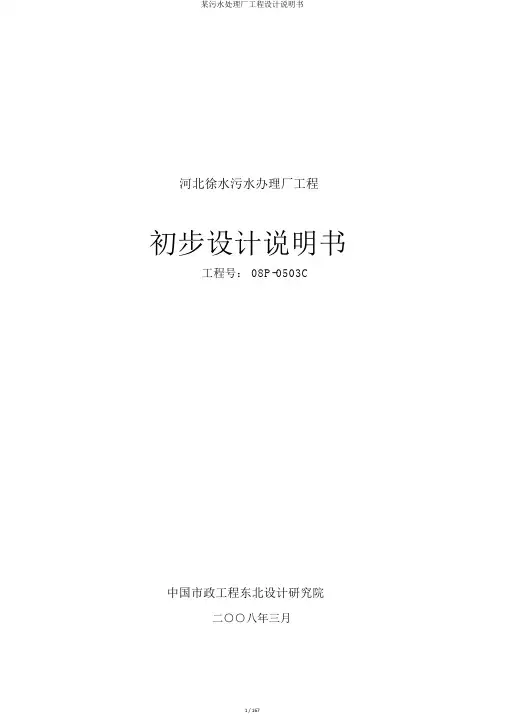

河北徐水污水办理厂工程初步设计说明书工程号: 08P-0503C中国市政工程东北设计研究院二○○八年三月河北省徐水县污水办理厂工程初步设计说明书工程号: 08P-0503C院长:卜义惠教授级高级工程师院总工程师:厉彦松教授级高级工程师院副总工程师:杨红教授级高级工程师吴晓光教授级高级工程师分院主管院长:姜云海教授级高级工程师分院院长:韩宗育教授级高级工程师分院总工程师:张炳法高级工程师项目负责人:张连国高级工程师参加编制人员:张连国王立群赵铭伟李延辉张悦马德喜高峰李佳赵钢宋扬王志勤设计证书号: 070007-sj中国市政工程东北设计研究院2008年03月目录目录暂时不提取。
缺运行剖析章节附件:1.对于保定市利用亚行贷款建设徐水县日办理 3 万吨污水办理厂项目建议书的批复 ---- 河北省发展和改革委员会冀发改外资〔 2007〕 208 号2.徐水县污水办理厂瀑河洪水位标高的说明―――徐水县建设局3.徐水县城污水办理厂污泥出路和回用水计划――徐水县建设局4.徐水县环境监测站监测报告――徐环站监测字 2006 第 016 号5.对于污水厂供电的回复――徐水县供电责任有限公司6.建设项目选址建议书7.环境影响报告的批复――-保定市环保局8.对于徐水县污水办理厂用地的函――徐水县领土资源局9.对于河北省保定市白洋淀流域生态系统综合管理与环境保护项目工程利用亚行贷款国内配套资本的承诺函――――徐水县人民政府、财政局A.工程概略1.1 项目背景1.1.1 项目名称项目名称:河北省徐水县污水办理厂工程。
1.1.2 主管单位项目包办单位:徐水县建设局1.1.3 项目建设地址河北省徐水县县城1.2 工程建设内容1.2.1 污水办理厂工程污水办理厂厂内所有污水、污泥、中水办理修建物及隶属建筑物、厂区配套供电、供水及厂内道路等。
河北省徐水县污水办理工程远期总设计规模为35 万 m/d ,分期实3施。
本次依照近期规模 3.0 万 m/d 设计,近期设计雨水的截留倍数 n =1,污水的总变化系数 K 总=1.45 ;远期设计规模为35.0 万 m/d ,雨污完全分流。

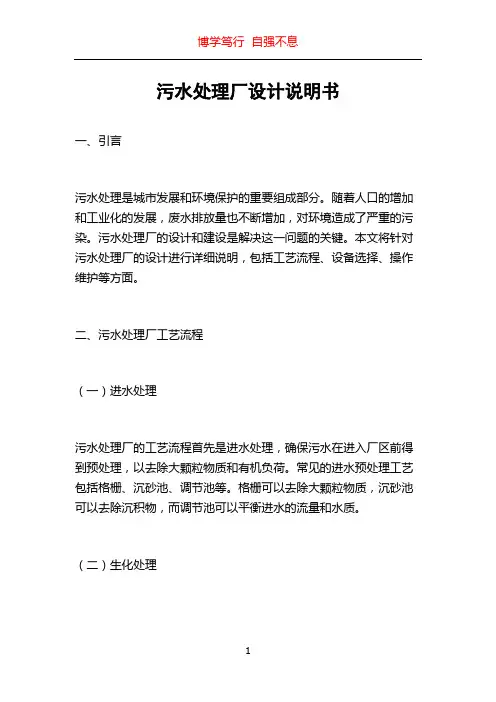

污水处理厂设计说明书一、引言污水处理是城市发展和环境保护的重要组成部分。
随着人口的增加和工业化的发展,废水排放量也不断增加,对环境造成了严重的污染。
污水处理厂的设计和建设是解决这一问题的关键。
本文将针对污水处理厂的设计进行详细说明,包括工艺流程、设备选择、操作维护等方面。
二、污水处理厂工艺流程(一)进水处理污水处理厂的工艺流程首先是进水处理,确保污水在进入厂区前得到预处理,以去除大颗粒物质和有机负荷。
常见的进水预处理工艺包括格栅、沉砂池、调节池等。
格栅可以去除大颗粒物质,沉砂池可以去除沉积物,而调节池可以平衡进水的流量和水质。
(二)生化处理生化处理是污水处理厂的核心环节,主要通过微生物的降解作用去除有机负荷。
常见的生化处理工艺有活性污泥法、厌氧处理法、膜法等。
活性污泥法是最常用的工艺,通过投加活性污泥,利用微生物对有机物进行降解,同时产生污泥和沼气,具有较高的去除率和较低的投资成本。
(三)沉淀处理生化处理后的污水需要进行沉淀处理,以去除残余的悬浮颗粒物质和污泥。
常见的沉淀池包括一沉池、二沉池和气浮池等。
一沉池适用于较小的处理规模,可以去除大部分悬浮颗粒物质;二沉池则适用于较大的处理规模,能够进一步提高去除率;气浮池则适用于高浓度悬浮物质的去除。
(四)消毒处理为了确保出水质量达标,处理后的污水需要进行消毒处理,杀灭其中的病原微生物。
常见的消毒方法有紫外线照射、氯消毒等。
紫外线照射是一种较为常用的无化学消毒方式,通过紫外线的照射,破坏微生物的生物结构;氯消毒则是通过加入氯化物,生成有氯消毒副产物,达到杀灭微生物的目的。
三、污水处理厂设备选择(一)进水预处理设备进水预处理设备的选择应根据进水水质和处理量来确定。
常见的进水预处理设备有格栅、沉砂池、调节池等。
格栅可采用机械格栅或光栅,选择应考虑排水量和清理方便性;沉砂池可采用圆形或矩形,选择应考虑沉砂效果和占地面积;调节池可根据进水水质的变化确定尺寸和配置。
贵州大学课程设计任务书课题名称污水处理工程学院土木工程学院专业给水排水工程班级 101学号 1008070030姓名程威污水处理工程课程设计任务书一、目的与任务1.目的本设计是污水处理工程教学中一个重要的实践环节,要求综合运用所学的有关知识,在设计中掌握解决实际工程问题的能力,并进一步巩固和提高理论知识。
2.任务根据已知资料,进行城市污水处理厂的工艺设计。
要求确定污水处理流程,计算各处理构筑物的尺寸,布置污水处理厂总平面图和高程图。
二、设计内容和要求1.设计说明书说明城市概况、设计任务、工程规模、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备的型号和数量等;有关内容可参考如下所列。
第一章总论第一节设计任务和内容第二节基本资料第二章污水处理工艺流程说明污水处理工艺流程比较、论证(提出2种以上的工艺方案进行比较),污水处理工艺流程选定。
第三章污水处理构筑物设计按照选定的工艺流程,分节设计每个污水处理单元,简要论证比较,列出各构筑物的计算过程、主要设备(如水泵、鼓风机等)的选取。
第四章污泥处理构筑物的设计。
按照选定的污泥处理工艺流程,分节设计每个污泥处理单元,说明每个处理单元内的主要设备配置情况。
第五章污水厂总体布置第一节主要构(建)筑物与附属建筑物第二节污水厂平面布置第三节污水厂高程布置污水处理厂的高程计算(各构筑物内部的水头损失查阅教材或手册,构筑物之间的水头损失按管道长度计算)2设计图纸污水处理厂总平面布置图和高程布置图各一张,均为A2图幅的CAD 制图。
污水厂总平面图应按初步设计要求去完成,图上应绘出主要处理构筑物、处理建筑物、辅助构(建)筑物、附属建筑物、道路、绿化地带及厂区界限等,并用坐标表示其外形尺寸和相互距离,应有坐标轴线或坐标网格。
总平面图上绘出各种连接管渠,管道以单线条表示,并标明管径。
图中应附构(建)筑物一览表,说明各构(建)筑物的名称、数量及主要外形尺寸。
图中应附图例及必要的文字说明。
说明书第一章概述1.1设计目的与任务1.1.1目的本次课设设计的目的在于加深理解所学知识,培养学生运用所学理论和有关工程知识综合分析和解决实际工程设计问题的初步能力,使学生在设计,运算、绘图、查阅资料和设计手册以及使用设计规范等基本技能上得到初步训练和提高。
1.1.2任务根据所给资料,设计一座污水处理厂,要求确定污水处理的流程,处理构筑物的工艺尺寸的计算,确定污水处理厂平面布置和高程布置,最后绘出处理厂平面布置图、工艺流程图,并简要写出一份设计说明书和工艺计算书。
1.2基础资料1.2.1城市概况右所镇位于玉溪市澂江县中部,抚仙湖畔,地处东经102°47′09″~102°57′20″,北纬24°30′30″~24°46′18″之间, 东与九村镇、海口镇接壤,西与龙街镇、凤麓镇为邻,北靠阳宗镇,南临抚仙湖。
为Ⅰ类水质,不仅是我国第二大深水湖泊,也是云南省蓄水量最大的湖泊。
1.2.2自然特征右所镇地处澂江坝子东部,为多平坝、少山区的坝区。
辖区海拔在1733米至2380米之间。
右所镇境内属北亚热带季风气候,东暖夏凉,四季如春,冬季少雨,夏秋多雨,雨热同季,日照充足,冬夏温差11℃,年平均气温15.5℃,年极端最高温度33.7℃,最低温度-3.9℃,年平均日照2102小时,年平均降雨量594毫米,无霜期274天。
自然灾害主要有冬春连旱、局部性洪灾、低温霜冻及病虫害等。
右所镇处于抚仙湖北岸,河岸线长14.6公里,主要河流有东大河等,灌溉沟渠便利丰富。
1.2.3基础资料设计人口数量为25000人;排入水体水文资料为最高水位1849m 、98%保证枯水位1847m 、水量为12m 3;厂区平坦且标高为1852m 、入厂污水管道埋深为2.5m 。
污水处理厂出水水质指标达到GB18918-2002一级B 标准排放,污水厂进出水水质指标如下表1所示。
第二章 污水处理厂说明2.1污水处理厂处理规模由于澄江县龙街镇(右所)为旅游城镇,周边无及镇内无工厂企业,故水厂设计规模不考虑工业企业用水,仅考虑生活用水即可。
目录一 设计原始资料 1二 设计步骤 1㈠ 污水处理程度的确定 11 设计流量 12 污水BOD的处理程度确定 1㈡ 处理工艺流程的选择 2㈢ 各处理单元的设计 21 进水管道的计算 22 粗格栅 23 污水提升泵房 44 泵后细格栅 45 沉砂池56 曝气池 67 二沉池集配水井 138 二次沉淀池 139 污泥提升泵房 1510 污泥浓缩池 1511 贮泥池 17㈣ 附属构筑物 18三 处理厂规划 181 平面布置 182 高程布置 19一、 设计原始资料设计水量Q=4万m 3/d 进水管管底标高-3.50m 排放水体常年洪水位标高-2.00m 污水厂所在地面标高为0.00m 进水BOD=220mg/L 出水BOD=30mg/L 常年主导风向东南风二、 设计步骤㈠.污水处理程度的确定1.设计流量该城市每天污水的平均流量 s L d m Q /963.462/400003==平均 由《排水工程》(下册P59)查得,污水总变化系数K Z =1.382 所以s L d m Q Q /81.639/55280382.1400003max ==×==设计 2.污水BOD 的处理程度确定原污水的BOD 5值为220 mg/L ,本设计不采用初沉池,则进水曝气池污水的BOD 5值S a = 220 mg/L处理水中非溶解性BOD 5的值,即L mg C bX BOD e a /67.7304.009.01.71.75=×××==式中 b——微生物自身氧化率,一般介于0.05~0.10之间,此处取0.09; X a ——活性微生物在处理水中所占比例,取0.4; C e ——处理水中悬浮固体浓度,取30 mg/L。
处理水中溶解性BOD 5值为(出水BOD 5值30mg/L) S e = 30-7.67=22.33 mg/L 则BOD 的去除率 %8.89%10022033.22220=×−=η㈡处理工艺流程的选择由于污水的水质较好,污水处理工程没有脱氮除磷的特殊要求,主要的去除目标是BOD 5,本设计采用活性污泥法二级生物处理,曝气池采用传统的推流式曝气池。
广州大学市政技术学院课程设计说明书课程设计名称:某城市污水处理厂设计系部环境工程系专业环境工程班级 11环境1班姓名学号:**********指导教师王昱2013 年 6 月目录第一章设计概述———————————————————— 3 一.课程设计目的————————————————————3 二.污水处理系统高程计算————————————————————3 第二章工艺流程及说明————————————————————4 一.处理工艺的选择————————————————————4 二.设计规模的确定————————————————————5 三.流程主要构筑物介绍————————————————————5 第三章处理构筑物的设计计算————————————————————7 第一节、污水处理系统设计计算——-————————————----—————————71、泵前粗格栅—————————————————————————————————72、污水提升泵房——————————————————————————93、泵前细格栅————————————————————————————94、曝气沉砂池————————————————————————————105、常规曝气池————————————————————————————116、平流式初沉池——————————————————————————167、接触池—————————————————————————————17 第四章污水处理厂的平面布置图———————————————————————18 第五章污水处理厂的高程布置————————————————————————19第六章总结———————————————————————————————21 第七章课程设计参考资料——————————————————————————23第一章、设计概况一、课程设计目的通过本次污水处理课程设计,复习和消化课堂所讲内容,强化学生对污水处理工程技术的基础知识、理论知识和专业知识的认识和掌握。
通过对某城市污水处理厂的设计,使学生树立正确的设计思想,培养学生分析问题和解决问题的能力,学习编写设计说明书、查阅参考资料、使用规范、手册及有关工具书,提高计算技能和绘图能力,为今后从事污水处理相关工作奠定基础。
二.课程设计原始资料(一)城镇概况A城镇北临B江,地处东南沿海,北回归线横贯市区中部,该市在经济发展的同时,城市基础设施的建设未能与经济协同发展,城市污水处理率仅为3.4%,大量的污水未经处理直接排入河流,使该城市的生态环境受到严重的破坏。
为了把该城市建设成为经济繁荣、环境优美的现代化城市,筹建该市的污水处理厂已迫在眉睫。
A城镇计划建设污水处理厂一座,并已获上级计委批准。
目前,A城镇面积约28Km2,根据城镇总体规划,城镇面积40Km2,污水处理厂规划服务人口为10万人,远期规划发展到12万人,其出水进入B江,B江属地面水Ⅲ类水体,要求排入的污水水质执行《污水综合排放标准》(GB18918-2002)中的一级标准中的B类标准,主要水质指标为:COD≤60mg/L,BOD5≤20mg/L,SS≤20mg/L,TN<20 mg/L,NH3-N≤15mg/L,TP≤1.0mg/L。
(二)工程设计规模:1、污水量:根据该市总体规划和排水现状,污水量如下:1)生活污水量:该市地处亚热带,由于气候和生活习惯,该市在国内一向属于排水量较高的地区。
据统计和预测,该市近期水量170 L/人•d;远期水量200L/人•d。
2)工业污水量:市内工业企业的生活污水和生产污水总量0.8万m3/d。
3)污水总量:市政公共设施及未预见污水量以10%计,总污水量为生活污水量、工业污水量及市政公共设施与未预见水量的总和。
2、污水水质:进水水质:生活污水BOD5为200 mg/l;SS为 250mg/l。
工业废水BOD5为 200 mg/l;SS为250 mg/l。
混合污水温度:夏季28℃,冬季10℃,平均温度为20℃。
3、工程设计规模:该市排水系统为完全分流制,污水处理厂设计规模主要按远期需要考虑,以便预留空地以备城市发展所需。
(三)厂区附近地势资料1、污水厂选址区域在海拔标高在+136.5~+138m之间,平均海拔在+137m左右,厂区征地面积为东西长1000m,南北长2500m,平均地面坡度为0.3‰-0.5‰,地势东南低,西北高。
2、进厂污水管道水面标高为131m;3、厂区附近地下水位标高 110m ;(四)气象资料该市地处亚热带,面临东海,海洋性气候特征明显,冬季暖和有阵寒,夏季高温无酷暑,历年最高温度38℃,最低温度5℃,年平均温度24℃,冬季平均温度12℃。
常年主导风向为南风。
(五)水文资料最高水位133m ;最低水位 125m ;常水位129m ;第二章、工艺流程及说明一、处理工艺的选择:由原始资料可以看出,该城市为大城市,排出的水量较大,但是,水质较好,污水处理厂的处理污水和污泥负荷较小。
生活杂用水等,水质及其稳定性要求高,因此根据混合污水水质、水量以及污水厂功能和环境要求, 长期安全可靠地运行,我们选择合理、可靠的传统活性污法处理工艺。
下图为传统活性污泥法工艺流程图:污水泵房粗格栅沉砂池初沉池细格栅曝气池接触池二沉池出水计量槽脱水机房污泥控制室浓缩池沼气柜回流污泥泵房鼓风机房加氯间干泥外运回流事故干化场贮砂池一级消化池二级消化池图1 传统活性污泥法工艺流程图废水通过排水管网收集,流入污水处理部分,流经格栅去除较大悬浮固体物.出水再送入平流式初沉池,在初沉池中去除小部分BOD5,大部分悬浮物在自重下沉淀形成污泥,经管网收集进入污泥浓缩池.经初沉池后的废水再流经曝气池,采用表面曝气,投加悬浮填料使活性污泥体系稳定,去除绝大部分BOD和部分SS.废水进入二沉池进一步去除BOD和SS.使排水达标.二沉池中的部分污泥进行回流,流至曝气池进行污泥接种,剩余污泥送至污泥浓缩池,对初沉池和二沉池中的混合污泥进行浓缩,然后进入后续处理(外运或焚烧).二、设计规模的确定1、设计规模生活污水排放量:170 L/人•d;远期水量200L/人•d。
总污水量:200×120000x1.2÷1000=28800t/d工业废水0.8万m3/d=8000t/d污水处理厂的设计规模以总流量计算:(28800+8000)*1.1=40480t/d2、设计流量设计时,不考虑工业废水流量的变化。
生活污水总变化系数:=1.2最大设计流量:40480t/d3、处理程度计算进水水质:生活污水BOD5为200 mg/l;SS为 250mg/l。
工业废水BOD5为 200 mg/l;SS为250 mg/l。
三、流程主要构筑物介绍:1、格栅因为排入污水处理厂的污水中含有一定量较大的悬浮物或漂浮物,所以在处理系统之前设置格栅,以截留这些较大的悬浮物或漂浮物,防止堵塞后续处理系统的管理、孔口和损坏辅助设施。
格栅可以根据格栅条的净间隙不同而分为粗格栅、中格栅以及细格栅,分别用于截留不同粒径的杂物而设计,也可以根据栅渣量的大小二选择不同的清渣方式,可采用人工清渣或机械清渣。
本设计采用粗格栅和细格栅进行隔渣,分别设置在污水泵房前后,以去除不同大小的废渣,由于栅渣量较大,采用机械清渣方式。
2、初沉池初沉池是作为二级污水处理厂的预处理构筑物设再生物处理构筑物的前面。
处理的对象是悬浮物质(SS约可去除40%~55%以上),同时也可去除部分BOD5的25%~40%,主要是非溶解性BOD),以改善生物处理构筑物的(约占总BOD5运行条件并降低其BOD负荷。
初沉池按池内水流方向的不同,可分为平流式沉淀池、竖流式沉淀池和辐流式沉淀池。
本设计采用了成本较低,运行较好的平流式沉淀池,该池施工简易,对冲击负荷和温度变化的适应能力较强。
3、瀑气池本设计中污水处理厂要求处理效率高;并适合处理要求高、水质稳定的废水,因此,选用了常规瀑气池。
4、沉砂池沉砂池是借助污水中的颗粒与水的比重不同,使大颗粒的砂粒、石子、煤渣等无机颗粒沉降,以去除相对密度较大的无机颗粒。
常用的沉砂池有平流沉砂池、曝气沉砂池、竖流式沉砂池、涡流式沉砂池和多尔沉砂池。
这几种沉砂池各有其优点,但是在实际工程中一般多采用曝气沉砂池。
本设计中采用曝气(aeration)沉砂池,其优点是:通过调节曝气量可控制污水旋转流速,使之作旋流运动,产生离心力,去除泥砂,排除的泥砂较为清洁,处理起来比较方便;且它受流量变化影响小,除砂率稳定。
同时,对污水也起到预曝气作用。
5、二沉池二沉池在二级处理中,在生物反应池构筑物的后面,在活性污泥工艺中,用于沉淀分离活性污泥并提供污泥回流。
二沉池与初沉池相似,按池内水流方向的不同,同样可分为平流式沉淀池、竖流式沉淀池和辐流式沉淀池。
本设计采用平流式沉淀池。
其特点有:运行好,较好管理。
6.接触池城市污水经二级处理后,水质改善,但仍有存在病原菌的可能,因此在排放前需进行消毒处理。
液氯是目前国内外应用最广泛的消毒剂,它是氯气经压缩液化后,贮存在氯瓶中,氯气溶解在水中后,水解为Hcl和次氯酸,其中次氯酸起主要消毒作用。
氯气投加量一般控制在1-5mg/L,接触时间为30分钟。
7、浓缩池(计算书略)浓缩池的作用是用于降低要经稳定、脱水处置过程或投弃的污泥的体积。
污泥浓缩后污泥增稠,污泥的含水率降低,污泥的体积大幅度地降低,从而可以大大降低其他工程措施的投资。
污泥浓缩的方法分为重力浓缩、气浮浓缩和离心浓缩等。
本设计针对污泥量大、节省运行成本,采用了重力浓缩方法。
第三章、处理构筑物的设计计算第一节、污水处理系统的设计计算1、泵前粗格栅设计参数设计流量:40480t/d=0.47m3/s 栅前流速:=0.8过栅流速:=0.9栅条宽度:S=0.01m(设计采用迎水面为半圆形的栅条)格栅间隙:50mm栅前部分长度:0.5m格栅倾角:α =60 o单位栅渣量:=0.01 进水渠展开角:75 o设计计算(1)、栅前水深h:根据最优水力断面公式2121 1vBQ 计算得:栅前槽宽:m v Q B 08.18.047.022111=⨯=则栅前水深m B h 235.0247.021===(2)、栅条间隙数n:7.439.0235.005.075sin 47.0sin 21=⨯⨯︒==ehv Q n α取n=44条(3)、栅槽有效宽度B :B=s (n-1)+en=0.01×(44-1)+0.05×44=2.63m (4)、进水渠道渐宽部分长度 m B B L 13.220tan 208.163.2tan 2111=︒-=-=α(5)、 栅槽与出水渠道连接处的渐窄部分长度 m L L 065.1213.2212===(6)、过栅水头损失 取k=3,栅条断面为迎水面为半圆形的矩形,则:β=1.83m g v k h 034.075sin 8.929.0)05.001.0(42.23sin 223421=︒⨯⨯⨯⨯==αε (7)、栅后槽总高度H : 取栅前渠道超高h 2=0.5m ,则:栅前槽总高度H 1=h+h 2=0.235+0.3=0.535m 栅后槽总高度H=h+h 1+h 2=0.235+0.034+0.5=0.59m (8)、栅槽总长度LL=L 1+L 2+0.5+1.0+0.535/tan α=2.13+1.065+0.5+1.0+0.535/tan75°=6.69m(9)、每日栅渣量max 186400Q W w K ⨯=⨯总1000= 1.68m 3/d2、污水提升泵房(1)、泵房设计采用传统活性污泥法工艺方案,污水处理系统简单,对于新建污水处理厂,工艺管线可以充分优化,故污水只考虑一次提升。
