_汽轮机凝汽器真空度下降原因分析

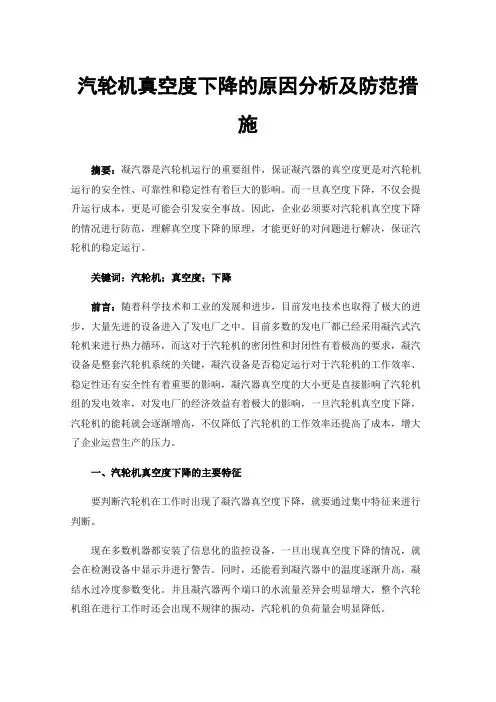

汽轮机真空度下降的原因分析及防范措施摘要：凝汽器是汽轮机运行的重要组件，保证凝汽器的真空度更是对汽轮机运行的安全性、可靠性和稳定性有着巨大的影响。

而一旦真空度下降，不仅会提升运行成本，更是可能会引发安全事故。

因此，企业必须要对汽轮机真空度下降的情况进行防范，理解真空度下降的原理，才能更好的对问题进行解决，保证汽轮机的稳定运行。

关键词：汽轮机；真空度；下降前言：随着科学技术和工业的发展和进步，目前发电技术也取得了极大的进步，大量先进的设备进入了发电厂之中。

目前多数的发电厂都已经采用凝汽式汽轮机来进行热力循环，而这对于汽轮机的密闭性和封闭性有着极高的要求，凝汽设备是整套汽轮机系统的关键，凝汽设备是否稳定运行对于汽轮机的工作效率、稳定性还有安全性有着重要的影响，凝汽器真空度的大小更是直接影响了汽轮机组的发电效率，对发电厂的经济效益有着极大的影响，一旦汽轮机真空度下降，汽轮机的能耗就会逐渐增高，不仅降低了汽轮机的工作效率还提高了成本，增大了企业运营生产的压力。

一、汽轮机真空度下降的主要特征要判断汽轮机在工作时出现了凝汽器真空度下降，就要通过集中特征来进行判断。

现在多数机器都安装了信息化的监控设备，一旦出现真空度下降的情况，就会在检测设备中显示并进行警告。

同时，还能看到凝汽器中的温度逐渐升高，凝结水过冷度参数变化。

并且凝汽器两个端口的水流量差异会明显增大，整个汽轮机组在进行工作时还会出现不规律的振动，汽轮机的负荷量会明显降低。

一旦出现了上述几种情况，就可以认为汽轮机真空度发生了下降，其主要影响因素有着循环水中断、水文升高、凝汽器内的水位上升、抽气器故障等[1]。

二、汽轮机真空度下降的原因（一）循环水中断或水流量不足在水泵或是驱动电机出现故障后，吸水口水位会迅速降低，凝汽器的循环水泵出口位置的压力会快速下降，导致冷却塔没有水流出。

一旦循环水量不足时，会导致循环水在出口和入口的水温差异较大，进而影响凝汽器的运行，造成汽轮机真空度下降。

汽轮机真空偏低原因及提高真空的措施1、概述汽轮机凝汽器真空状况不但影响机组运行的经济性，往往还限制机组出力。

例如125MW汽轮机组，当其他运行条件不变，如真空由96KPa降低到93KPa，则耗煤也要增加12.54Kg/Kwh；又如200MW汽轮机组当真空由96KPa降低到93KPa时，则耗煤也要增加12.54Kg/Kwh。

由此看出，在火力发电厂中，应把汽轮机凝汽器真空问题作为重要的节能方式作为研究。

根据各厂的具体情况，制定出提高真空的确实可行措施，以保证机组的安全经济运行。

2、汽轮机凝汽器真空偏低的主要原因汽轮机凝汽器系统的真空问题与热力系统的设计合理与否、制造安装、运行维护和检测的质量等多种因素有关，必须根据每台机组的具体情况进行具体分析。

汽轮机凝汽器真空偏低的主要原因有：1.汽轮机真空系统严密性差，对大型凝汽器的真空系统，其漏入的空气量一般不应超过12Kg/h—15Kg/h。

有的机组运行中，实际漏入的空气量远远超过这个数值，竟达到40Kg/h,升至更大，对汽轮机组的真空影响很大。

电力部部颁标准规定，汽轮机真空下降速度平均每分钟不大于266Pa/min—399Pa/min。

然而，有许多机组在做严密性实验时，其真空下降速度大大超过这个规定，有的竟达1000Pa/min—2000Pa/min，有的国产200MW机组，真空下降速度达到了2700Pa/min—4000Pa/min，还有的个别机组，根本无法做真空严密性实验，这说明真空系统漏气太大。

对200MW汽轮机组，当真空系统每漏入11Kg空气时，则真空度要下降1%。

漏空的主要部位有：低压汽缸两端汽封及低压汽缸的接合面，中低压汽缸之间连接通道的法兰连接处，低压汽缸排气管与凝汽器喉部联接焊缝，处于负压状态下工作的有关阀门、法兰等处。

2.设计考虑不周或循环水泵选择不当。

循环水泵出力小，使实际通过凝汽器的冷却水量远远小于热力计算的规定，从而影响真空。

一般凝汽器的冷却倍率m应为50—60，对大型凝汽器，该冷却倍率还要适当大些。

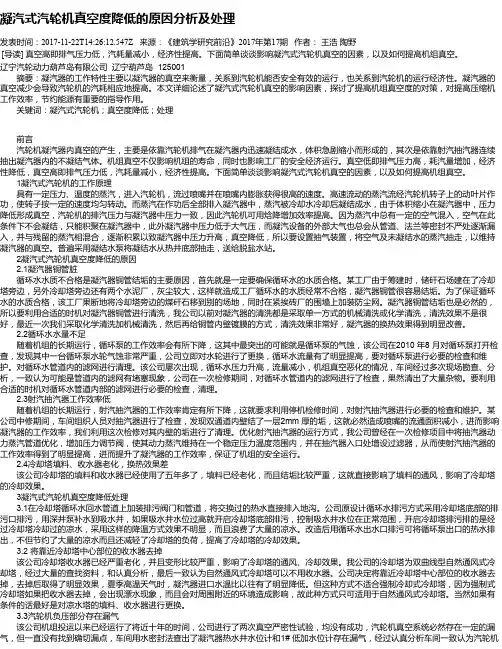

凝汽式汽轮机真空度降低的原因分析及处理发表时间：2017-11-22T14:26:12.547Z 来源：《建筑学研究前沿》2017年第17期作者：王浩陶野[导读] 真空高即排气压力低，汽耗量减小，经济性提高。

下面简单谈谈影响凝汽式汽轮机真空的因素，以及如何提高机组真空。

辽宁汽轮动力葫芦岛有限公司辽宁葫芦岛 125001摘要：凝汽器的工作特性主要以凝汽器的真空来衡量，关系到汽轮机能否安全有效的运行，也关系到汽轮机的运行经济性。

凝汽器的真空减少会导致汽轮机的汽耗相应地提高。

本文详细论述了凝汽式汽轮机真空的影响因素，探讨了提高机组真空度的对策，对提高压缩机工作效率，节约能源有重要的指导作用。

关键词：凝汽式汽轮机；真空度降低；处理前言汽轮机凝汽器内真空的产生，主要是依靠汽轮机排气在凝汽器内迅速凝结成水，体积急剧缩小而形成的，其次是依靠射汽抽汽器连续抽出凝汽器内的不凝结气体。

机组真空不仅影响机组的寿命，同时也影响工厂的安全经济运行。

真空低即排气压力高，耗汽量增加，经济性降低，真空高即排气压力低，汽耗量减小，经济性提高。

下面简单谈谈影响凝汽式汽轮机真空的因素，以及如何提高机组真空。

1凝汽式汽轮机的工作原理具有一定压力、温度的蒸汽，进入汽轮机，流过喷嘴并在喷嘴内膨胀获得很高的速度。

高速流动的蒸汽流经汽轮机转子上的动叶片作功，使转子按一定的速度均匀转动。

而蒸汽在作功后全部排入凝汽器中，蒸汽被冷却水冷却后凝结成水，由于体积缩小在凝汽器中，压力降低形成真空，汽轮机的排汽压力与凝汽器中压力一致，因此汽轮机可用焓降增加效率提高。

因为蒸汽中总有一定的空气混入，空气在此条件下不会凝结，只能积聚在凝汽器中，此外凝汽器中压力低于大气压，而凝汽设备的外部大气也总会从管道、法兰等密封不严处逐渐漏入，并与残留的蒸汽相混合，逐渐积累以致凝汽器中压力升高，真空降低，所以要设置抽气装置，将空气及未凝结水的蒸汽抽走，以维持凝汽器的真空。

普遍采用凝结水泵将凝结水从热井底部抽走，送给脱盐水站。

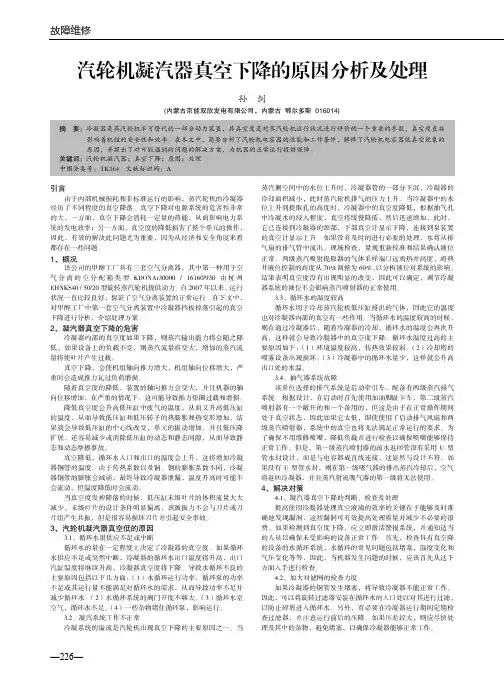

故障维修—226—汽轮机凝汽器真空下降的原因分析及处理孙 剑(内蒙古京能双欣发电有限公司，内蒙古 鄂尔多斯 016014)引言由于内部机械损耗和非标准运行的影响，蒸汽轮机的冷凝器经历了不同程度的真空降落。

真空下降对电源系统的危害性非常的大，一方面，真空下降会消耗一定量的热能，从而影响电力系统的发电效率；另一方面，真空度的降低损害了整个单元的操作，因此，有效的解决此问题尤为重要，因为从经济和安全角度来看都存在一些问题。

1、概况该公司的甲醇工厂具有三套空气分离器，其中第一种用于空气分离的空分配箱类型KDONAr30000 / 16160/930由杭州EHNKS40 / 50/20型旋转蒸汽轮机提供动力。

自2007年以来，运行状况一直比较良好，保证了空气分离装置的正常运行。

在下文中，对甲醇工厂中第一套空气分离装置中冷凝器挡板掉落引起的真空下降进行分析，介绍处理方案。

2、凝汽器真空下降的危害冷凝器内部的真空度如果下降，则蒸汽输出能力将会随之降低，如果设备上的负载不变，则蒸汽流量将变大，增加的蒸汽流量将使叶片产生过载。

真空下降，会使机组轴向推力增大，机组轴向位移增大，严重时会造成推力瓦过负荷磨损。

随着真空度的降低，装置的轴向推力会变大，并且机器的轴向位移增加，在严重的情况下，这可能导致推力垫圈过载和磨损。

降低真空度会升高低压缸中废气的温度，从而又升高低压缸的温度，从而导致低压缸和低压转子的热膨胀和热变形增加，结果就会导致低压缸的中心线改变，单元的振动增加，并且低压降扩展，还容易减少或消除低压缸的动态和静态间隙，从而导致静态和动态摩擦事故。

真空降低，循环水入口和出口的温度会上升，这将增加冷凝器铜管的温度。

由于传热系数以及铜、钢的膨胀系数不同，冷凝器铜管的膨胀会减弱，最终导致冷凝器泄漏，温度升高时可能不会流动，但温度降低时会流动。

当真空度发神降落的时候，低压缸末级叶片的体积流量大大减少，末级叶片的设计条件明显偏离，该激振力不会与刀片或刀片组产生共振，但是很容易损坏刀片并引起安全事故。

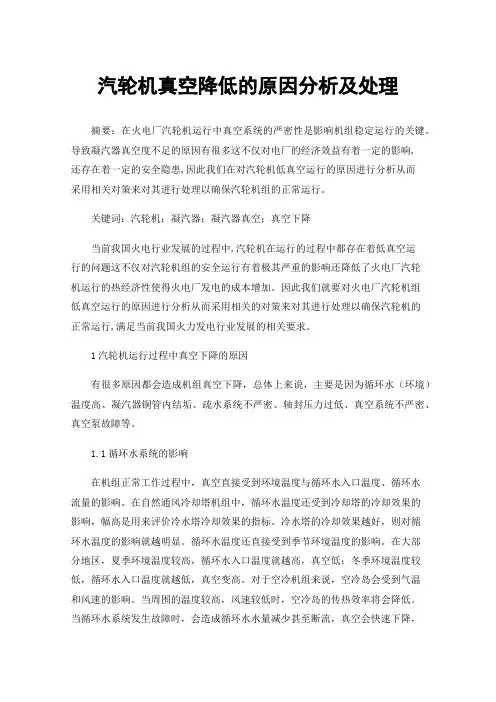

汽轮机真空降低的原因分析及处理摘要：在火电厂汽轮机运行中真空系统的严密性是影响机组稳定运行的关键。

导致凝汽器真空度不足的原因有很多这不仅对电厂的经济效益有着一定的影响,还存在着一定的安全隐患,因此我们在对汽轮机低真空运行的原因进行分析从而采用相关对策来对其进行处理以确保汽轮机组的正常运行。

关键词：汽轮机；凝汽器；凝汽器真空；真空下降当前我国火电行业发展的过程中,汽轮机在运行的过程中都存在着低真空运行的问题这不仅对汽轮机组的安全运行有着极其严重的影响还降低了火电厂汽轮机运行的热经济性使得火电厂发电的成本增加。

因此我们就要对火电厂汽轮机组低真空运行的原因进行分析从而采用相关的对策来对其进行处理以确保汽轮机的正常运行,满足当前我国火力发电行业发展的相关要求。

1汽轮机运行过程中真空下降的原因有很多原因都会造成机组真空下降，总体上来说，主要是因为循环水（环境）温度高、凝汽器铜管内结垢、疏水系统不严密、轴封压力过低、真空系统不严密、真空泵故障等。

1.1循环水系统的影响在机组正常工作过程中，真空直接受到环境温度与循环水入口温度、循环水流量的影响。

在自然通风冷却塔机组中，循环水温度还受到冷却塔的冷却效果的影响，幅高是用来评价冷水塔冷却效果的指标。

冷水塔的冷却效果越好，则对循环水温度的影响就越明显。

循环水温度还直接受到季节环境温度的影响。

在大部分地区，夏季环境温度较高，循环水入口温度就越高，真空低；冬季环境温度较低，循环水入口温度就越低，真空变高。

对于空冷机组来说，空冷岛会受到气温和风速的影响。

当周围的温度较高，风速较低时，空冷岛的传热效率将会降低。

当循环水系统发生故障时，会造成循环水水量减少甚至断流，真空会快速下降，极大的威胁机组运行安全。

在日常运行过程中，凝汽器水侧可能会积聚空气，增大热阻，使得凝汽器的铜管传热效果变差，使真空降低。

与间接空冷机组相比，采用自然通风冷却塔的机组水质较差，更容易使凝汽器铜管内产生污垢，污垢附着于凝汽器铜管内，也会使得传热热阻增大，影响凝汽器的换热效率，也会造成真空的降低。

汽轮机凝汽器真空降低的原因及措施分析摘要：汽轮机凝汽器真空度与装置的安全稳定运行密切相关，在实际运行中，有多种原因会导致汽轮机凝汽器真空下降。

需要相关人员熟悉设备和系统的特性，加强监视及管理，及时发现问题，并进行全面分析，查找原因并处理，使凝汽器在最佳真空状态，保证真空系统的稳定运行。

关键词：凝汽器；真空下降原因；对策1、汽轮机凝汽器真空形成原理在恒压下，汽轮机排汽通过换热冷凝成水，蒸汽经过凝结，体积变小，进而在凝汽器中形成真空。

其危害主要体现在以下几点：一是机组效率降低，供电气耗增加，凝汽器端差变大；二是真空泵出力增加，使其能耗增加；三是凝结水中的含氧量不断增加，这就有可能造成系统产生管束腐蚀。

产生真空度低的原因主要有凝汽器换热效果差（换热管结垢、端差大）；真空泵出力不足或故障；真空严密性差（泄漏点多）；凝汽器水位不正常或热负荷过高。

2、汽轮机凝汽器真空急剧下降的原因及处理2.1循环水中断循环水是汽轮机低压缸排汽的冷却介质，循环水的流量、温度影响低压缸排汽温度以及凝汽器真空。

风力越小、环境温度越高，冷水塔淋水盘下落时，循环水换热效果越差，被风带走的热量越少，循环水温降越小，循环水温度越高。

相同的凝汽器冷却效果下，增加循环水出水温度，也会增加对应的低压缸排汽温度，导致凝汽器真空下降。

冷水塔的配水方式影响循环水温度。

为维持凝汽器较高的真空，通常在全塔配水的方式下运行。

如果循环水泵跳闸，循环水通过直接回到凉水塔，凝汽器失去冷却水，凝汽器真空下降。

必须开启备用循环水泵，降低机组负荷。

循环水泵电机跳闸、用电中断等，都会出现循环水中断，导致凝汽器真空迅速下降。

如果运行泵发生故障，就需要确保可以随时启动备用泵，进而防止断水事故。

2.2抽气器工作失灵抽气器效率降低或者工作不正常，与凝汽器端差增大有关，可以检查射水池水温是否过高，射水泵出口压力是否正常，电流是否正常，抽气器真空系统的严密性是否正常，有条件的可以对抽气器的工作能力进行试验。

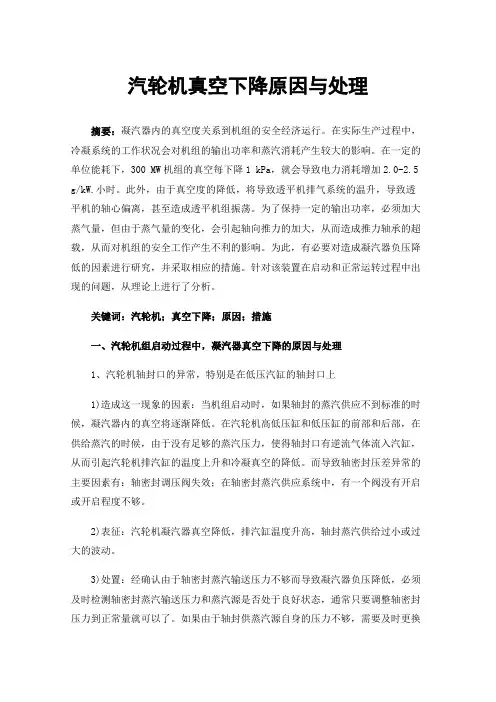

汽轮机真空下降原因与处理摘要：凝汽器内的真空度关系到机组的安全经济运行。

在实际生产过程中，冷凝系统的工作状况会对机组的输出功率和蒸汽消耗产生较大的影响。

在一定的单位能耗下，300 MW机组的真空每下降1 kPa，就会导致电力消耗增加2.0-2.5 g/kW.小时。

此外，由于真空度的降低，将导致透平机排气系统的温升，导致透平机的轴心偏离，甚至造成透平机组振荡。

为了保持一定的输出功率，必须加大蒸气量，但由于蒸气量的变化，会引起轴向推力的加大，从而造成推力轴承的超载，从而对机组的安全工作产生不利的影响。

为此，有必要对造成凝汽器负压降低的因素进行研究，并采取相应的措施。

针对该装置在启动和正常运转过程中出现的问题，从理论上进行了分析。

关键词：汽轮机；真空下降；原因；措施一、汽轮机组启动过程中，凝汽器真空下降的原因与处理1、汽轮机轴封口的异常，特别是在低压汽缸的轴封口上1)造成这一现象的因素：当机组启动时，如果轴封的蒸汽供应不到标准的时候，凝汽器内的真空将逐渐降低。

在汽轮机高低压缸和低压缸的前部和后部，在供给蒸汽的时候，由于没有足够的蒸汽压力，使得轴封口有逆流气体流入汽缸，从而引起汽轮机排汽缸的温度上升和冷凝真空的降低。

而导致轴密封压差异常的主要因素有：轴密封调压阀失效；在轴密封蒸汽供应系统中，有一个阀没有开启或开启程度不够。

2)表征：汽轮机凝汽器真空降低，排汽缸温度升高，轴封蒸汽供给过小或过大的波动。

3)处置：经确认由于轴密封蒸汽输送压力不够而导致凝汽器负压降低，必须及时检测轴密封蒸汽输送压力和蒸汽源是否处于良好状态，通常只要调整轴密封压力到正常量就可以了。

如果由于轴封供蒸汽源自身的压力不够，需要及时更换轴封蒸汽源，使其保持在正常的工作状态，如果还是不行，就需要对轴封供蒸汽系统的有关阀门进行检查，以确保其开启和关闭。

2、凝汽器热水井水位升高1）原因：当凝汽器热水井的水位太高的时候，它将会将一些冷却管道或是凝汽器的抽气口给淹没，从而造成了凝汽器的内部条件的改变，也就是，它的热交换效果会降低，此时，真空将会慢慢地降低。

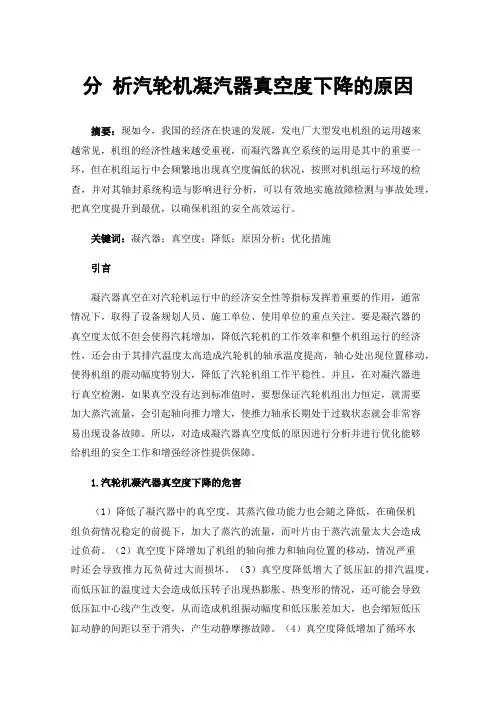

分析汽轮机凝汽器真空度下降的原因摘要：现如今，我国的经济在快速的发展，发电厂大型发电机组的运用越来越常见，机组的经济性越来越受重视，而凝汽器真空系统的运用是其中的重要一环，但在机组运行中会频繁地出现真空度偏低的状况，按照对机组运行环境的检查，并对其轴封系统构造与影响进行分析，可以有效地实施故障检测与事故处理，把真空度提升到最优，以确保机组的安全高效运行。

关键词：凝汽器；真空度；降低；原因分析；优化措施引言凝汽器真空在对汽轮机运行中的经济安全性等指标发挥着重要的作用，通常情况下，取得了设备规划人员、施工单位、使用单位的重点关注。

要是凝汽器的真空度太低不但会使得汽耗增加，降低汽轮机的工作效率和整个机组运行的经济性，还会由于其排汽温度太高造成汽轮机的轴承温度提高，轴心处出现位置移动，使得机组的震动幅度特别大，降低了汽轮机组工作平稳性。

并且，在对凝汽器进行真空检测，如果真空没有达到标准值时，要想保证汽轮机组出力恒定，就需要加大蒸汽流量，会引起轴向推力增大，使推力轴承长期处于过载状态就会非常容易出现设备故障。

所以，对造成凝汽器真空度低的原因进行分析并进行优化能够给机组的安全工作和增强经济性提供保障。

1.汽轮机凝汽器真空度下降的危害（1）降低了凝汽器中的真空度，其蒸汽做功能力也会随之降低，在确保机组负荷情况稳定的前提下，加大了蒸汽的流量，而叶片由于蒸汽流量太大会造成过负荷。

（2）真空度下降增加了机组的轴向推力和轴向位置的移动，情况严重时还会导致推力瓦负荷过大而损坏。

（3）真空度降低增大了低压缸的排汽温度，而低压缸的温度过大会造成低压转子出现热膨胀、热变形的情况，还可能会导致低压缸中心线产生改变，从而造成机组振动幅度和低压胀差加大，也会缩短低压缸动静的间距以至于消失，产生动静摩擦故障。

（4）真空度降低增加了循环水出入口和凝汽器铜管的温度，因为铜、钢金属的传热与膨胀系数有差别，会造成凝汽器铜管胀口松动，从而使得凝汽器泄露。

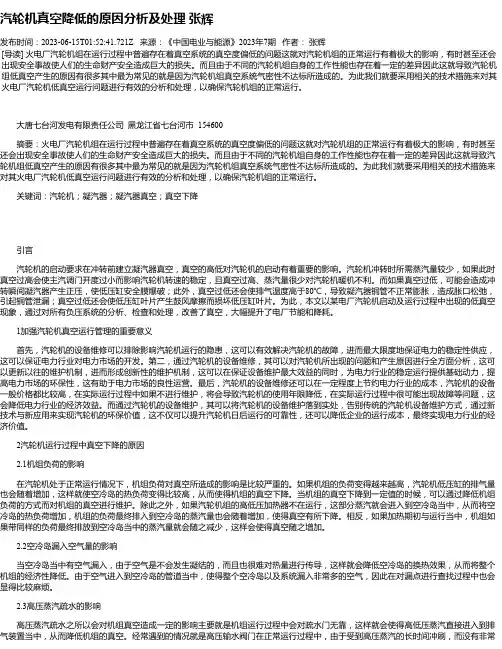

汽轮机真空降低的原因分析及处理张辉发布时间：2023-06-15T01:52:41.721Z 来源：《中国电业与能源》2023年7期作者：张辉[导读] 火电厂汽轮机组在运行过程中普遍存在着真空系统的真空度偏低的问题这就对汽轮机组的正常运行有着极大的影响，有时甚至还会出现安全事故使人们的生命财产安全造成巨大的损失。

而且由于不同的汽轮机组自身的工作性能也存在着一定的差异因此这就导致汽轮机组低真空产生的原因有很多其中最为常见的就是因为汽轮机组真空系统气密性不达标所造成的。

为此我们就要采用相关的技术措施来对其火电厂汽轮机低真空运行问题进行有效的分析和处理，以确保汽轮机组的正常运行。

大唐七台河发电有限责任公司黑龙江省七台河市 154600摘要：火电厂汽轮机组在运行过程中普遍存在着真空系统的真空度偏低的问题这就对汽轮机组的正常运行有着极大的影响，有时甚至还会出现安全事故使人们的生命财产安全造成巨大的损失。

而且由于不同的汽轮机组自身的工作性能也存在着一定的差异因此这就导致汽轮机组低真空产生的原因有很多其中最为常见的就是因为汽轮机组真空系统气密性不达标所造成的。

为此我们就要采用相关的技术措施来对其火电厂汽轮机低真空运行问题进行有效的分析和处理，以确保汽轮机组的正常运行。

关键词：汽轮机；凝汽器；凝汽器真空；真空下降引言汽轮机的启动要求在冲转前建立凝汽器真空，真空的高低对汽轮机的启动有着重要的影响。

汽轮机冲转时所需蒸汽量较少，如果此时真空过高会使主汽调门开度过小而影响汽轮机转速的稳定，且真空过高、蒸汽量很少对汽轮机暖机不利。

而如果真空过低，可能会造成冲转瞬间凝汽器产生正压，使低压缸安全膜爆破；此外，真空过低还会使排气温度高于80℃，导致凝汽器铜管不正常膨胀，造成胀口松弛，引起铜管泄漏；真空过低还会使低压缸叶片产生鼓风摩擦而损坏低压缸叶片。

为此，本文以某电厂汽轮机启动及运行过程中出现的低真空现象，通过对所有负压系统的分析、检查和处理，改善了真空，大幅提升了电厂节能和降耗。

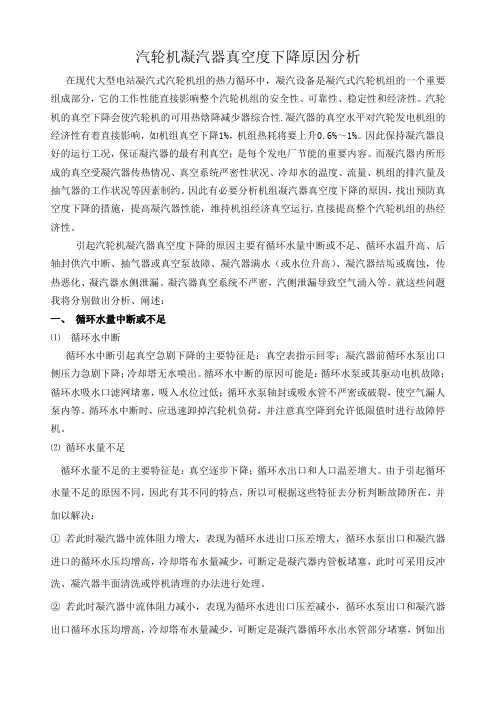

汽轮机凝汽器真空度下降原因分析在现代大型电站凝汽式汽轮机组的热力循环中，凝汽设备是凝汽式汽轮机组的一个重要组成部分，它的工作性能直接影响整个汽轮机组的安全性、可靠性、稳定性和经济性。

汽轮机的真空下降会使汽轮机的可用热焓降减少器综合性.凝汽器的真空水平对汽轮发电机组的经济性有着直接影响，如机组真空下降1%，机组热耗将要上升0.6%～1%。

因此保持凝汽器良好的运行工况，保证凝汽器的最有利真空；是每个发电厂节能的重要内容。

而凝汽器内所形成的真空受凝汽器传热情况、真空系统严密性状况、冷却水的温度、流量、机组的排汽量及抽气器的工作状况等因素制约。

因此有必要分析机组凝汽器真空度下降的原因，找出预防真空度下降的措施，提高凝汽器性能，维持机组经济真空运行,直接提高整个汽轮机组的热经济性。

引起汽轮机凝汽器真空度下降的原因主要有循环水量中断或不足、循环水温升高、后轴封供汽中断、抽气器或真空泵故障、凝汽器满水（或水位升高）、凝汽器结垢或腐蚀，传热恶化、凝汽器水侧泄漏、凝汽器真空系统不严密，汽侧泄漏导致空气涌入等。

就这些问题我将分别做出分析、阐述：一、循环水量中断或不足⑴循环水中断循环水中断引起真空急剧下降的主要特征是：真空表指示回零；凝汽器前循环水泵出口侧压力急剧下降；冷却塔无水喷出。

循环水中断的原因可能是：循环水泵或其驱动电机故障；循环水吸水口滤网堵塞，吸入水位过低；循环水泵轴封或吸水管不严密或破裂，使空气漏人泵内等。

循环水中断时，应迅速卸掉汽轮机负荷，并注意真空降到允许低限值时进行故障停机。

⑵循环水量不足循环水量不足的主要特征是：真空逐步下降；循环水出口和人口温差增大。

由于引起循环水量不足的原因不同，因此有其不同的特点，所以可根据这些特征去分析判断故障所在，并加以解决：①若此时凝汽器中流体阻力增大，表现为循环水进出口压差增大，循环水泵出口和凝汽器进口的循环水压均增高，冷却塔布水量减少，可断定是凝汽器内管板堵塞，此时可采用反冲洗、凝汽器半面清洗或停机清理的办法进行处理。

汽轮机真空降低的原因及处理探讨摘要：通过对汽轮机运行过程中真空下降的原因进行分析，并且对其进行技术整改以及调整，这样可以有效地提高汽轮机的真空度，不仅可以确保机组迎高峰度夏的安全性以及稳定性，也可以降低能源消耗及生产成本。

关键词：真空度；下降；凝汽器；射水泵1汽轮机运行过程中真空下降的原因1.1机组负荷的影响当汽轮机机组负荷升高，相应的汽轮机低压缸排汽量越大，凝汽器热负荷越高，凝汽器真空也会随之下降，如果凝汽器真空下降到一定的数值，一般情况下都要限制机组出力，降低机组负荷，借以维持凝汽器真空。

相反，机组负荷降低，凝汽器真空就会升高。

另外，如果汽轮机组相应的高、低压加热器退出运行，那么，这部分蒸汽就会进入凝汽器，凝汽器相应的热负荷就会增大，机组带同样的负荷最终排入凝汽器的蒸汽量就会增加，引起凝汽器真空下降，相反，加热器的投运，机组带同样的负荷最终排入凝汽器的蒸汽量就会减少，凝汽器真空也会随之升高。

因此，在相同的机组负荷下，高、低压加热器的投停，也会影响凝汽器的真空度。

1.2凝汽器漏入空气量的影响当凝汽器中有空气漏入，由于空气是不会发生凝结的，而且也很难对热量进行传导，这样就会降低凝汽器的换热效果，从而将整个机组的经济性降低。

由于空气进入到凝汽器的管道当中，使得整个凝汽器以及系统漏入非常多地空气，因此在对漏点进行查找过程中也会显得比较麻烦。

1.3射水抽汽器处理量的影响对于射水泵而言，最主要的任务就是机组在启动的时候对真空环境进行建立，以及在机组运行过程中将真空系统不严密位置所漏入的空气以及没有凝结的蒸汽抽取干净，从而可以对所需要的真空进行维持。

射水泵处理的大小可以直接对真空泵抽取空气的能力进行显示，如果射水泵的处理量比较大的，则具有非常强的抽吸能力，这样就可以使得机组维持必要的真空。

但能够维持的真空也会变得非常有限。

能够对射水泵处理大小影响的因素是非常多的，不仅受射水泵功率因数的影响，而且也会受到射水泵汽水分离器水位以及冷却器的冷却效果的影响。

运行中的汽轮机系统真空下降原因以及数据分析一、凝汽器真空的形成凝汽器中真空的形成是由于汽轮机的排汽被凝结成水，其比容急剧缩小。

如蒸汽在绝对压力4KPa时，蒸汽的体积比水容积大3万多倍。

当排汽凝结成水后，体积就大为缩小，使凝汽器汽侧形成高度真空，它是汽水系统完成循环的必要条件。

在运行中真空下降，将直接影响汽轮机汽耗和机组出力，同时也给机组的安全稳定运行带来很大的影响。

因此，对影响凝汽器真空的原因进行分析和处理十分必要。

二、凝汽器真空下降的原因分析1、真空急剧恶化的原因分析及对策(1) 轴封供汽中断。

汽封压力调整器失灵、汽封系统进水等，都可使轴封供汽中断，这样导致大量空气漏入排汽缸，使凝汽器真空急剧下降。

此时应迅速将均压箱的新蒸汽门开少许，保证排汽缸信号管有少许蒸汽冒出。

而汽封系统进水则应视具体情况酌情对待，严重时应打闸停机。

（2）真空系统大量泄漏。

由于真空系统管道或阀门零件破裂损坏，引起大量空气漏入凝汽器，这时应尽快找出泄漏处，设法采取应急检修措施堵漏，否则应停机检修。

(3) 抽气器故障。

抽气器为射水式抽气器，当射水泵或射水系统故障，都将对抽气器的工作带来影响。

此时要尽快切换备用泵，及时检修；如系统管道故障，应视情况采取应急措施或停机处理。

(4) 凝汽器故障。

凝汽器管泄漏、凝结水泵故障或运行人员操作不当，都可以造成凝汽器满水而导致真空下降。

(5) 循环水中断。

当发生厂用电中断、循环水泵电机跳闸等现象时，都可导致循环水中断，造成真空下降。

为防止运行泵跳闸造成循环水中断，备用泵必须保证运行泵发生故障时随时启动，以防止断水事故的发生。

2、真空缓慢下降的原因分析及对策(1) 真空系统不严密。

该故障通常表现为汽轮机同一负荷下的真空值比正常时低，并稳定在某一真空值，随着负荷的升高凝汽器真空反而升高。

真空系统严密程度与泄漏程度可以通过定期真空系统严密性试验进行检验。

若确认真空系统不严密，可用蜡烛或专用的检漏仪器检测各负压管道、阀门以及凝汽器本体，发现漏泄点及时消除。

汽轮机真空低原因分析及对策发布时间：2022-10-11T02:12:00.029Z 来源：《中国科技信息》2022年第11期作者：曾龙付增[导读] 汽轮机具有操作简单、效率高的特点，能够充分适应工业领域生产制造的切实需要。

曾龙付增万纳神核控股集团有限公司，浙江海盐 314303摘要：汽轮机具有操作简单、效率高的特点，能够充分适应工业领域生产制造的切实需要。

从现阶段电力发展趋势来看，我国的汽轮机的应用已经渗透到工业、生活领域的各个方面。

一旦汽轮机发生严重故障，将会对整个工业系统造成不可估量的影响。

因此，本文从汽轮机真空底的原因入手，并相应地提出解决以及预防对策，以供参考。

关键词：汽轮机；真空低；对策引言汽轮机凝汽器真空的高低直接影响着汽轮机运行的安全性、稳定性和经济性。

当凝汽器真空降低时，汽轮机汽耗、热耗相应增加，负荷下降。

当真空严重下降时，排汽缸温度会升高超过允许值，造成排汽缸膨胀变形，机组中心偏移，引起机组振动，当机组发生强烈振动时，动静间隙消失，转子与静子发生碰磨，对机组破坏性极大。

凝汽器真空调整过高会增加循环泵和冷却水塔风机的耗电量，增加发电成本，影响机组运行的经济性。

为了保证汽轮机高效、稳定地运行，必须要分析和处理好影响凝汽器真空的各个因素，将真空控制在合理范围内。

1汽轮机简述汽轮机的工作原理是为发电机提供动力驱动，作为一种旋转式的机械设备，主要由转动部分和固定部分两个组成部分构成。

其中转动部分是由叶轮、叶栅和主轴等部分构成，转动部分的转子可传递扭矩，促进能量转换的作用。

在运行过程中随着速度的增加会产生高温，在叶片、主轴离心力、叶轮的转动下出现热应力，同时，汽轮机运行过程中产生的蒸汽会随着转子的运行传递到电机内部。

汽轮机的另外部分是固定部分，也可称为静子。

静子部分主要由喷嘴室、轴承与抽称座、汽缸与汽封、机座与滑销系统构成。

火力发电的关键设备汽轮机，凭借其运行效率高、功率大等诸多优势，在发电过程中承担驱动和供热作用。

汽轮机凝汽器系统真空下降的原因与处理摘要：凝汽器系统是凝汽式汽轮机装置的一个重要组成部分，作为凝汽器重要的技术参数之一，真空的好坏，对于汽轮机的安全经济运行，至关重要。

基于此，本文分析了汽轮机凝汽器系统真空一些常见的下降原因与处理方法，以供相关人员参考。

关键词：汽轮机凝汽器系统真空异常原因处理1引言汽轮机凝汽器系统真空经济指标的好坏，对于有效降低机组供电煤耗，提高机组经济性，安全性有着重要意义。

因为汽轮机真空下降，不仅使蒸汽的可用焓降减少，机组经济性下降，而且还会使汽轮机排汽温度升高，而排汽温度过高，还可能使凝汽器铜管受热膨胀而松弛变形，破坏严密性，使冷却水漏入汽侧，引起凝结水水质恶化。

凝汽器真空下降时，要维持机组负荷不变，就要增大汽轮机的进汽量，使汽轮机轴向推力增大以及叶片过负荷，此时，可能引起机组推力瓦磨损，振动增大，安全门动作等安全问题。

由此可见，维持凝汽器真空在正常范围内运行，对于我们电厂集控运行工作，至关重要。

2真空下降的原因分析及处理注意事项1.循环水量不足或中断①凝汽器冷却水管结垢②二次滤网脏堵③循泵进口或盘根漏气④凝汽器出口虹吸破坏⑤循泵出力下降或跳闸⑥循泵入口一次滤网脏堵⑦循泵出口误关，备用泵出口误开，造成循环水倒流。

2)汽轮机或给水泵汽轮机轴封供汽压力不足①轴封母管压力调节阀失灵，或者阀芯脱落②溢流阀误开③母管安全门起坐。

3）真空泵运行异常4）凝汽器水位高①凝汽器冷却水管破裂②补水阀未关③水位计故障。

5）真空系统泄漏6）过量高温蒸汽漏入凝汽器7）轴封加热器疏水水封破坏，轴封蒸汽直接进入低背压凝汽器，就地轴加水位较低，水封至凝汽器回水管振动明显，就地适度关小轴加水封筒至凝汽器回水门，调整轴加水位至合适位置。

但是轴加水位也不应过高，防止轴加风机进水。

8)给水泵密封水回水水封破坏，给水泵两端吸气明显，密封水回水温度高，将水封筒回水倒换至地沟后，重新注水，再倒换回凝汽器。

9）凝汽器热井放水门未关闭严密，导致真空低，此时伴有凝结水水质差。

凝汽式汽轮机真空度降低的原因及分析处理措施探讨发布时间：2022-07-25T02:54:35.961Z 来源：《中国科技信息》2022年第3月第6期作者：胡海洋[导读] 冷凝设备作为汽轮机的重要组成部分，主要用于在汽轮机的排汽口建立并维持一定的真空度，将进入汽轮机的蒸汽尽可能膨胀到最低的冷端压力，增加汽轮机内的理想热降，提高循环热效率，从而尽可能多地用于发电。

胡海洋国投新疆罗布泊钾盐有限责任公司摘要：冷凝设备作为汽轮机的重要组成部分，主要用于在汽轮机的排汽口建立并维持一定的真空度，将进入汽轮机的蒸汽尽可能膨胀到最低的冷端压力，增加汽轮机内的理想热降，提高循环热效率，从而尽可能多地用于发电。

如今，随着各种机组参数和容量的不断提高，对热力系统水汽品质提出了更高的要求，而凝汽器结垢是严重影响高参数、大容量机组安全运行的重要因素。

冷却水通过凝汽器管的过程中，凝汽器管内壁缓慢形成阻碍水流的水垢等杂质，影响凝结效果，端差增大，真空度降低，供电煤耗增加，直接影响汽轮机组的经济性和安全性。

通过实践发现，物理清洗和化学清洗相结合，可以更有效、更直接地清除凝汽器的结垢问题。

但应根据现场结垢成分和机组工作状态，考虑经济合理的清洗方法，以达到理想的清洗效果，确保关键词：凝汽式汽轮机；真空度；降低原因；处理措施；引言电厂汽轮机节能降耗具备较大的现实意义，能够提高电厂运行的质量和效率，响应当今国家政府所提出的节能号召。

在此期间，电厂工作人员应当保有基本的节能减排意识，在对设备进行管理的过程中实施精细化的管理形式，提高汽轮机的运行质量和效率。

1汽轮机运行工作的主要内容汽轮机的基本工作原理从能量转换方面而言，是将机械运行过程中的热能蒸汽运用汽轮机内部喷嘴的膨胀而将其转变为汽流动能。

在工作进行时需要内部动叶片将机械能进行转换，从而形成反动式叶片，增加汽轮机内部叶片膨胀的概率，使热能转化成工作所需的机械能带动整台机械的运行。

汽轮机在工作过程中不可避免蒸汽的流动，若叶片的运转力度不足会增加内部机械设备的危害，应提高对汽轮机作用力的关注力度，保证汽轮机于不受外界因素影响，跟随其负荷变化而转换原有工作模式，减少级内损失问题出现的概率喷嘴、静叶、动叶造成的损失)。

凝汽器真空度降低原因分析及处理措施摘要：本文对凝汽器真空度降低造成的影响进行分析，并对导致凝汽器真空度降低的原因加以阐述，提出循环冷却系统优化、凝汽器冷却面定期清洗等处理措施，希望能为有效优化凝汽器真空系统提供参考。

关键词：凝汽器；真空度；原因分析；处理措施引言：大型发电机组是目前大多数发电厂所常用的设备，才能为当下经济社会发展提供充足电力供应，其中凝汽器真空系统稳定运行对发电机组而言十分重要，凝汽器真空度降低过于频繁，会极大地降低汽轮机工作效率。

已明确凝汽器真空度降低原因前提下，如何采取有效处理措施，是目前各相关人员需要考虑的问题。

1.凝汽器真空度降低造成的影响凝汽器真空度降低对整个机组带来的影响主要表现在以下几点：（1）当凝汽器真空度降低时，其蒸汽功能作用也会受到一定影响，即使机组负荷保持良好的稳定性，随着蒸汽流量加大，也会导致叶片因蒸汽流量加大而出现负荷过高问题。

（2）凝汽器真空度降低，机组轴向推力增加，随着推力负荷逐渐超过限制，促使机组性能出现损坏[1]。

（3）凝汽器真空度降低，促使低压缸排汽温度增大，导致低压转子发生热膨胀或热变形等问题，也会提升低压缸中心线发生位移可能性，其机组振动幅度、低压胀差变大，低压缸动静间距缩短或消失，进而出现动静摩擦故障问题，影响汽轮机运行效率。

2.导致凝汽器真空度降低的原因2.1循环水量不充足或中断2.1.1循环水量不充足凝汽器真空度呈逐渐降低趋势，其循环水出入处位置存在较大温度差，导致循环水量不充足因素诸多，所显现出来的特征也具有较大的差异性。

主要体现以下几点：第一，当循环水处于水量不足状态下，其中凝气器中流体阻力明显增加，导致循环水出入口压差产生变化，压差变大促使循环水泵和凝汽器的循环水压提高，冷却塔的布水量降低，可判断是由凝汽器中管板受阻而造成真空度降低。

第二，当循环水处于水量不足状态下，凝汽器内流体阻力减弱，此时冷却塔布水量变少，循环水出入口压差产生变化，压差变小促使循环水泵和凝汽器出口处的循环水压增大，可判断是由循环水出水管被堵塞而造成真空度降低。

区域治理PRACTICE凝汽式汽轮机真空度降低的原因分析及处理河钢集团邯钢公司邯宝能源中心 耿妍摘要：长期以来，汽轮机凝汽器的真空度将直接影响汽轮机运行的经济性和安全性。

在实际运行中，真空系统的故障过程比较缓慢，很难发现，因此有必要加强检查，识别潜在的安全隐患，及时处理故障，以降低事故发生的可能性。

针对真空度降低的问题，必须找出原因并及时处理，以满足机组的安全要求。

机组效率越高，循环水带走的热量越少，真空度越低，有效焓降越低，带走的热量越多。

循环水。

凝汽器真空度低会导致保护动作的发生，直接造成机组跳闸现象。

为此，通过对凝汽式汽轮机真空降低原因的分析，提出了具体的处理措施。

关键词：凝汽式汽轮机；真空度降低；原因分析；处理中图分类号：TK269+.1 文献标识码：A 文章编号：2096-4595（2020）47-0188-0001一、凝汽式汽轮机的工作原理具有一定压力和温度的蒸汽进入涡轮，流经喷嘴，并在喷嘴中膨胀，以获得较高的转速。

高速蒸汽流经涡轮转子做叶片工作，使转子以一定速度匀速旋转。

作业后的蒸汽经冷凝水冷却后排入冷凝器，冷凝成水。

由于冷凝器中体积和压力的减小，蒸汽轮机的可用焓降增加并且效率提高。

因为蒸汽中总是混合有一定量的空气，所以在这种情况下，空气仅在冷凝器中不凝结。

另外，冷凝器的压力低于大气压，外部的大气压冷凝设备将逐渐从松动的密封管和法兰等地方泄漏，与残留的蒸汽混合并逐渐积聚，从而使冷凝器的压力降低[1]。

冷凝器增加，真空度下降。

因此，有必要在冷凝器的设计中安装抽气装置，以从未冷凝的水中抽出空气和蒸汽，并使冷凝器处于真空状态。

冷凝水泵通常用于从热井底部抽出冷凝水并将其输送到脱盐站。

二、凝汽器真空的成因凝汽器中形成的真空是由于汽轮机排出的蒸汽在冷却为凝结水时，其比体积迅速减小造成的。

例如，在4千帕的绝对压力下，蒸汽的体积是水的3万倍以上。

当废气凝结成水时，其体积将大大减小，导致凝汽器汽侧真空度高，这是完成汽水循环的必要条件。
