工程计算书

工程编号:Hxxxx

建设单位:xx房地产开发有限公司

项目名称:xxxxxxx

子项名称:地下室

专业:结构

第 1 册:(共1 册)

1.PKPM总体信息及荷载统计

2.PKPM梁板配筋

3.基础设计概况

4.抗浮计算

5.底板计算

6.基础计算

7.挡土墙计算

8.沉降计算

9.其他计算

计算日期

校对日期

审核日期

地下室计算书目录

1 PKPM总信息及荷载统计 (1)

2 PKPM梁板配筋 (1)

3 基础设计概况 (1)

4 抗浮计算 (1)

5 底板计算 (2)

6 基础计算 (3)

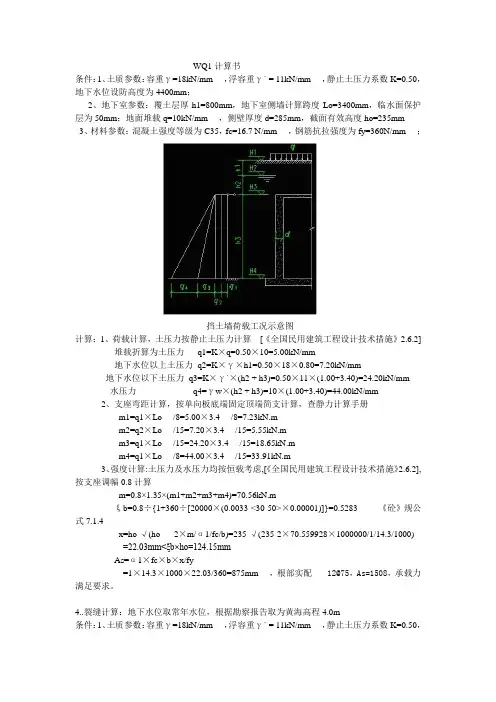

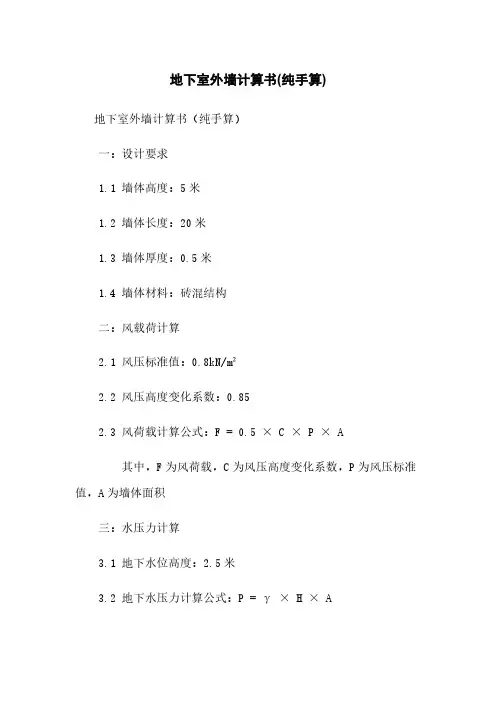

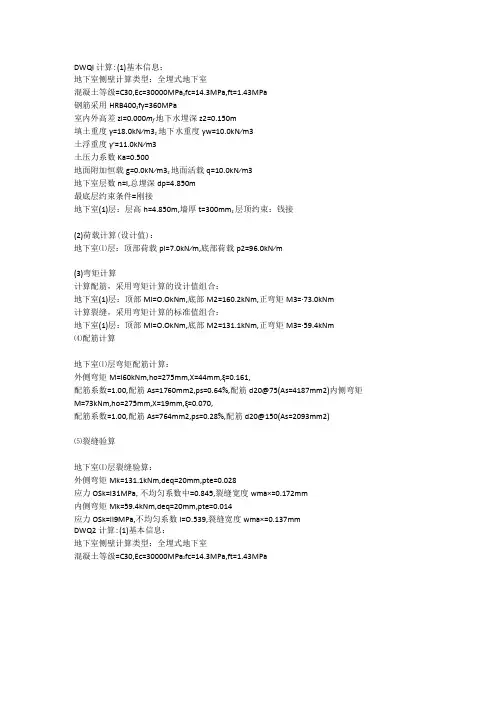

7 挡土墙计算 (3)

8 沉降计算 (4)

9 其他计算 (4)

附录1 抗拔桩计算表............................................................................................................. 附录2 底板无梁楼盖计算表................................................................................................. 附录3 基础计算表................................................................................................................. 附录4 挡土墙计算表............................................................................................................. 附录5 沉降计算表.................................................................................................................

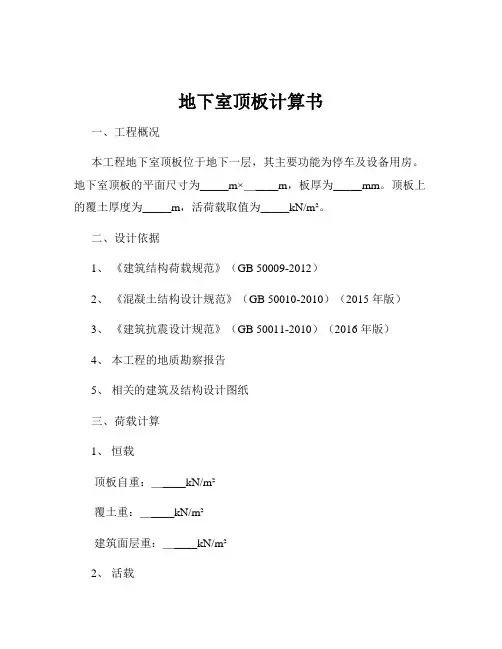

1PKPM总信息及荷载统计

PKPM总信息,详见PKPM输出文件WMASS.OUT。荷载统计,详见“荷载统计”表。

2PKPM梁板计算

梁板计算,详见PKPM输出文件。计算板配筋时,对于板跨不小于6mx6m的双向板楼盖,消防车的荷载按20KN/m2考虑。计算梁配筋时,对于板跨不小于6mx6m的双向板楼盖,消防车的荷载乘以0.8的系数折减。消防车的荷载仅布置在消防车道范围内。

3基础设计概况

本工程地下室主要使用功能为停车库及设备用房,纯地下室顶板覆土作为种植屋面,塔楼范围内地下室顶板覆土后为住宅。地下室尺寸长x宽约185mx160m,主楼范围层高4.5m,纯地下室层高4.05m,室内外高差0.75m。

本工程33层塔楼部分拟采用钻孔灌注桩基础,1层纯地下室部分主要采用管桩基础。基础底板型式为,高层部分采用承台+构造防水底板;纯地下室部分采用柱下独立承台+构造防水板。33层塔楼及商业不考虑抗浮,纯地下室拟采用预应力管桩PHC-AB400-95作为抗拔桩。

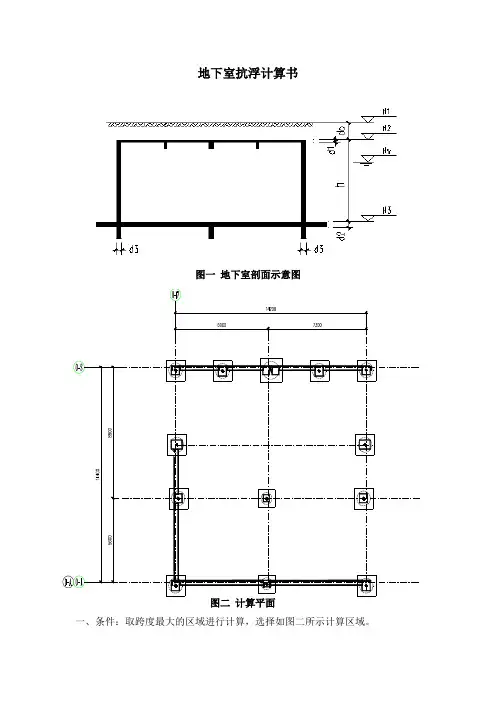

4抗浮计算:

4.1抗浮荷载统计

4.2计算水头

1)纯地下室构造防水板板面标高-5.10m;基础底板按0.4m计;地下室抗浮设计水位取室外标高-0.750m;则纯地下室底板处的水头高度为(m):

5.1+0.4-0.3=4.75

2)塔楼地下室构造防水板板面标高-5.10m;基础底板按0.3m计;地下室抗浮设计水位取室外标高-0.750m处;则纯地下室底板处的水头高度为(m):

5.1+0.3-0.3=4.65

4.3抗浮验算

根据《全国民用建筑工程设计技术措施/结构/地基与基础》(2009年版)或《建筑地基基础设计规范》GB50007-2011第5.4.3条

抗浮验算公式:G/ S≥K

G——结构自重及其上作用的永久荷载标准值总和,不包括活荷载;

S——地下水对建筑物的浮力标准值;

K——地下结构抗浮安全系数,一般取1.05。

本工程(20.1+14.5)/(4.75x10)=0.73<1.05,不满足要求,故需要设置抗拔桩(或抗拔锚杆)来平衡水浮力。

根据《全国民用建筑工程设计技术措施/结构/地基与基础》(2009年版)第7.1.5条

nR≥S -G/K

R——单根桩(或锚杆)抗浮承载力特征值;

n——抗拔桩(或抗拔锚杆)的数量。

每平方米的不平衡水浮力为(kN):

4.75x10-(20.1+14.5)/1.05=12.9

本工程采用预应力管桩PHC-AB400-95(或抗拔锚杆)做为抗拔桩,桩端持力层为(5-1)强风化泥岩层,单桩竖向抗拔承载力特征值为R=300KN,桩直径d=400mm。故每根抗拔桩可以抵抗的水浮力面积为(m2):

300/12.9=23.3

1)对于8.4x8.4的板跨区格,需要抗拔桩的个数为:

8.4x8.4/23.3=3,取3根。

2)对于8.4x6的板跨区格,需要抗拔桩的个数为:

8.4x6/23.3=2.2,取3根。

预应力管桩(或抗拔锚杆)做为抗拔桩,其桩基承载力计算详见附录1;

5底板计算:

5.1构造防水底板板底净反力标准值的确定

独立承台+构造防水板区域,考虑抗浮极限平衡状态,水浮力=顶板恒载+底板恒载+抗拔力,故净反力为:水浮力—底板恒载—抗拔力=顶板恒载

底板中间区格每平米的净反力为:12.9 kN/m2,设计取13kN/m2

5.2纯地下室底板配筋计算

1)对8.4mx6.0m无梁楼盖底板,计算采用经验系数法,柱帽取1.2x1.2;计算结果见附录2.1;

2)对8.4mx8.4m有柱下承台的无梁楼盖底板,计算采用经验系数法,柱帽取1.2x1.2;

计算结果见附录2.1;

5.3塔楼地下室部分

按DB42/242第11.4.10条文说明(p267),防水板反力取值如下:

基底土承载力较差;桩基的端部持力层为(3-3)细砂层,沉降较小。综合以上取5%上部结构竖向荷载作为板底土对底板的反力。

上部结构按13.5kN/㎡每层计,33层,总的竖向荷载为(kN/㎡):
