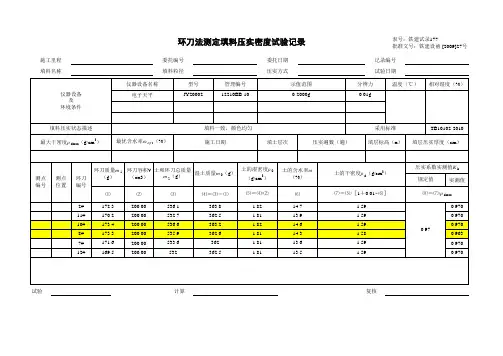

压 实 度 试 验 记 录(环刀法)

环刀法测定压实度试验方法5.2.1 目的和适用范围5.2.1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

5.2.1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

5.2.2仪器设备本试验需要下列仪器设备：5.2.2.1取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

5.2.2.2天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

5.2.2.3其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

5.2.3方法与步骤5.2.3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

5.2.3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：5.2.3.2.1擦净环刀，将取环刀质量m2。

准确至0.1g。

5.2.3.2.2 在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

5.2.3.2.3将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

5.2.3.2.4将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5.2.3.2.5去掉击实锤和定向筒，用镐将环刀及试样挖出。

5.2.3.2.6轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

5.2.3.2.7擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

5.2.3.2.8自环刀中取出试样，取具有代表性的试样，测定期含水量(W)。

5.2.3.3用人工取土器测定砂性土或砂层密度时的步骤。

5.2.3.3.1如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

一、环刀法算密度的方法
1、计算含水量是用土中水的质量除以干土的质量，所以就是2/98；
2、先更正一下，不叫“击实标准”，叫“标准击实”，不是推算出来的，是在室做标准击实试验得来的，简单说一下，就是用不同的含水量，做击实试验，取干密度最大的那个，那么这个密度就是最大干密度，所对应的含水量就是最佳含水量；
3、砂子的密度是必须通过检测之前做出来的，应该是已知的，砂子灌到试坑里的质量也是检测称出来的，用试坑里砂子的质量除以砂子的密度就是试坑的体积；
4、环刀的计算步骤：试验前先量环刀的尺寸，计算出环的体积，用环刀中土的质量除以环刀的体积，就是土的湿密度，再用湿密度除以（1+含水量），就是土的干密度；
5、灌砂法的计算步骤：和环刀差不多的，用试坑中土的质量除以试坑的体积（计算方法见第三点），就是湿密度，干密度和第四点是一样的。

1将环刀托放在已知重量的环刀上，将环刀刃口向下垂直压入土中，直至环刀筒中充满样品为止。

环刀压入时要平稳，用力一致。

2用削土刀切开环刀周围的土壤，取出已装满土的环刀，细心削去环刀两端多余的土，并擦净环刀外面的土。

环刀两端立即加盖，以免水分蒸发。

随即称重(精确到0.01g)并记录。

3同时在同层采样处，用铝盒采样，测定土壤自然含水量。

或者直接从环刀筒中取出样品，测定土壤含水量。

结果计算按下式计算土壤容重。

d=g•100/[V•(100+W)]
式中：d—土壤容重(g/cm3)
g—环刀内湿土重(g)
V—环刀容积(cm3)
W—样品含水量(%)。

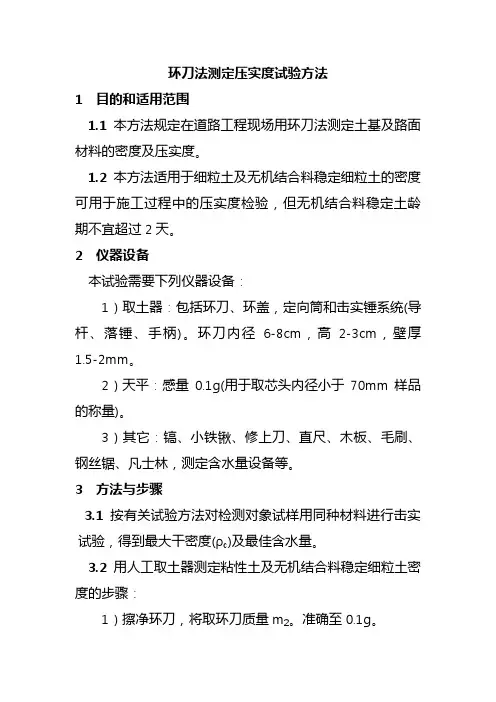

环刀法测定压实度试验方法
1 目的和适用范围
1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

2 仪器设备
本试验需要下列仪器设备：
1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

3 方法与步骤
3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：。

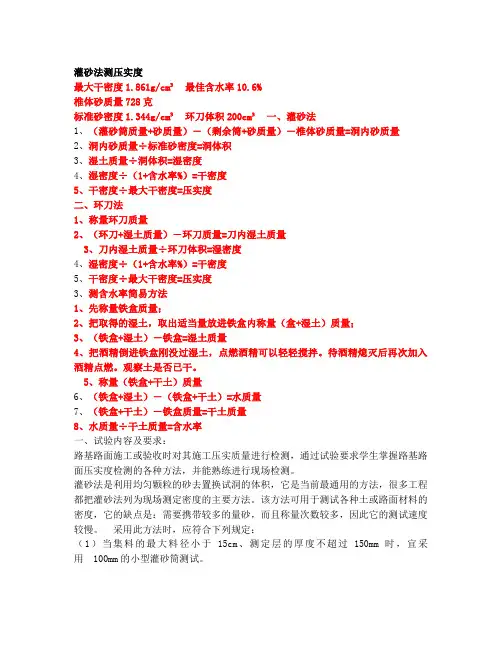

灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度3、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。

待酒精熄灭后再次加入酒精点燃。

观察土是否已干。

5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。

灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。

该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。

采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。

（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。

二、试验仪具与材料（1）灌砂筒；（2）金属标定罐；灌砂筒的主要尺寸结构小型灌砂筒大型灌砂筒储砂筒直径（mm） 100 15 0容积（cm3） 21204600流砂孔直径（mm）1015金属标定罐内径（mm） 100 15 0外径（mm） 150 20 0金属方盘基板边长（mm） 350 400深（mm）4050中孔直径（mm）100 150 注：如集料的最大粒径超过40mm，则应相应地增大灌砂筒和标定罐的尺寸。

环刀法测定压实度试验方法1 目的和适用范围1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

2 仪器设备本试验需要下列仪器设备：1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

3 方法与步骤3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：1）擦净环刀，将取环刀质量m2。

准确至0.1g。

2）在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

3）将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

4）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5）去掉击实锤和定向筒，用镐将环刀及试样挖出。

6）轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

7）擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

8）自环刀中取出试样，取具有代表性的试样，测定期含水率(W)。

3.3 用人工取土器测定砂性土或砂层密度时的步骤。

1）如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

2）削掉环刀口上的多余砂土，并用直尺刮平。

环刀法测定压实度试验方法5.2.1 目的和适用范围5.2.1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。

5.2.1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。

5.2.2仪器设备本试验需要下列仪器设备：5.2.2.1取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。

环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。

5.2.2.2天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。

5.2.2.3其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。

5.2.3方法与步骤5.2.3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。

5.2.3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：5.2.3.2.1擦净环刀，将取环刀质量m2。

准确至0.1g。

5.2.3.2.2 在试验地点，将面积约30cm×30cm的地面清扫干净，并将压实层铲去表面浮动及不平整的部分，达一定深度，使环刀打下后能达到要求的取土深度，但不得将下层扰动。

5.2.3.2.3将定向筒齿钉固定铲平的地面上。

顺次将环刀、环盖放入定向筒内与地面垂直。

5.2.3.2.4将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

5.2.3.2.5去掉击实锤和定向筒，用镐将环刀及试样挖出。

5.2.3.2.6轻轻取下环盖，用修土刀自边到中削去环刀两端余土，用直尺检测直到修平为止。

5.2.3.2.7擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确到0.1g。

5.2.3.2.8自环刀中取出试样，取具有代表性的试样，测定期含水量(W)。

5.2.3.3用人工取土器测定砂性土或砂层密度时的步骤。

5.2.3.3.1如为湿润的砂土，试验时不能使用击实锤和定向筒，在铲平的地面上，细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直下压，直至砂土柱突出环刀上端约2cm为上。

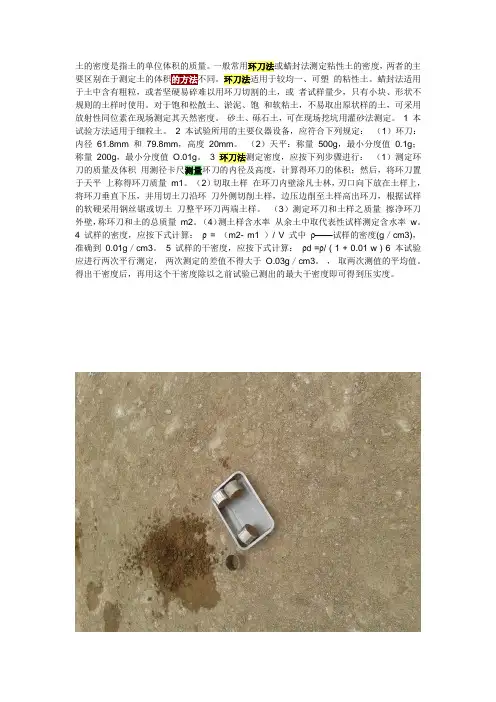

土的密度是指土的单位体积的质量。

一般常用环刀法或蜡封法测定粘性土的密度，两者的主要区别在于测定土的体积的方法不同。

环刀法适用于较均一、可塑的粘性土。

蜡封法适用于土中含有粗粒，或者坚硬易碎难以用环刀切割的土，或者试样量少，只有小块、形状不规则的土样时使用。

对于饱和松散土、淤泥、饱和软粘土，不易取出原状样的土，可采用放射性同位素在现场测定其天然密度。

砂土、砾石土，可在现场挖坑用灌砂法测定。

1 本试验方法适用于细粒土。

2 本试验所用的主要仪器设备，应符合下列规定：（1）环刀：内径61.8mm 和79.8mm，高度20mm。

（2）天平：称量500g，最小分度值0.1g；称量200g，最小分度值O.01g。

3 环刀法测定密度，应按下列步骤进行：（1）测定环刀的质量及体积用测径卡尺测量环刀的内径及高度，计算得环刀的体积；然后，将环刀置于天平上称得环刀质量m1。

（2）切取土样在环刀内壁涂凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样。

（3）测定环刀和土样之质量擦净环刀外壁，称环刀和土的总质量m2。

（4）测土样含水率从余土中取代表性试样测定含水率w。

4 试样的密度，应按下式计算：ρ= （m2- m1 ）/ V 式中ρ——试样的密度(g／cm3)，准确到0.01g／cm3。

5 试样的干密度，应按下式计算：ρd =ρ/ ( 1 + 0.01 w )6 本试验应进行两次平行测定，两次测定的差值不得大于O.03g／cm3。

，取两次测值的平均值。

得出干密度后，再用这个干密度除以之前试验已测出的最大干密度即可得到压实度。
