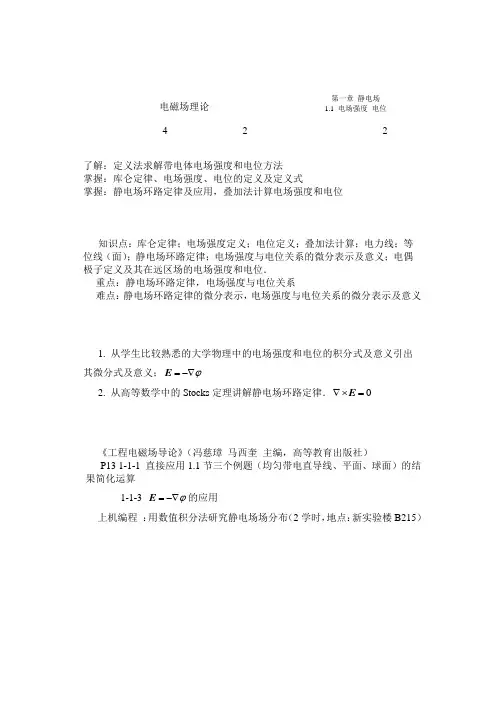

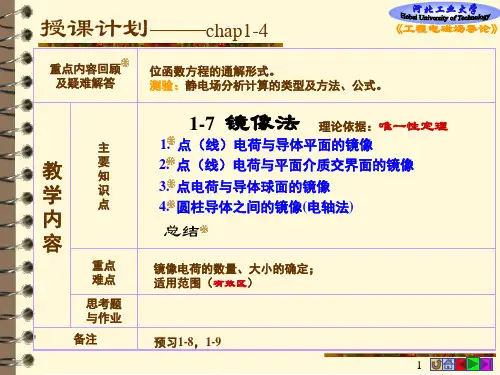

电磁场理论第一章静电场1.1 电场强度电位4 2 2了解：定义法求解带电体电场强度和电位方法掌握：库仑定律、电场强度、电位的定义及定义式掌握：静电场环路定律及应用，叠加法计算电场强度和电位知识点：库仑定律；电场强度定义；电位定义；叠加法计算；电力线；等位线（面）；静电场环路定律；电场强度与电位关系的微分表示及意义；电偶极子定义及其在远区场的电场强度和电位．重点：静电场环路定律，电场强度与电位关系难点：静电场环路定律的微分表示，电场强度与电位关系的微分表示及意义1. 从学生比较熟悉的大学物理中的电场强度和电位的积分式及意义引出其微分式及意义；=-∇ϕE2. 从高等数学中的Stocks定理讲解静电场环路定律．0∇⨯=E《工程电磁场导论》（冯慈璋马西奎主编，高等教育出版社）P13 1-1-1 直接应用1.1节三个例题（均匀带电直导线、平面、球面）的结果简化运算1-1-3 =-∇ϕE的应用上机编程：用数值积分法研究静电场场分布（2学时，地点：新实验楼B215）电磁场理论 1.2 高斯定律2 2了解：静电场中导体和电介质的性质掌握：各向同性线性电介质中，电极化强度、电通量密度与电场强度的关系掌握：高斯定律积分式、微分式及应用知识点：静电场中导体的特点；静电场中电介质的特点；电极化强度；电通量密度；高斯定律重点：高斯定律难点：电极化强度、电通量密度与电场强度的关系用高斯定律计算电场强度1. 从高等数学中的高斯定理讲解高斯定律．∇⋅=ρD2. 应用高斯定律计算1.1节三个例题，和本节例1-8, 并总结均匀带电直导线、平面、球面、球体的电场强度和电位特点．《工程电磁场导论》（冯慈璋马西奎主编，高等教育出版社）P13 1-1-1 直接应用1.1节三个例题（均匀带电直导线、平面、球面）的结果简化运算1-1-3 =-∇ϕE的应用电磁场理论1.3 静电场基本方程分界面上的衔接条件2 2了解：静电场电位方程（泊松方程和拉普拉斯方程）掌握：静电场基本方程的积分式、微分式及物理意义掌握：分界面上的衔接条件及应用知识点：静电场基本方程；分界面上的衔接条件；静电场电位方程重点：静电场基本方程；分界面上的衔接条件难点：用分界面衔接条件分析不同电介质分界面的电场情况1. 从静电场基本方程的积分形式推导不同介质分界面的衔接条件2. 用分界面衔接条件分析不同电介质分界面的电场情况例1-10，例1-11《工程电磁场导论》（冯慈璋马西奎主编，高等教育出版社）P24 1-3-3 分界面衔接条件分析，注意电场的值和电场是不同的概念电磁场理论 1.6 有限差分法4 2 2掌握：有限差分法的原理与计算步骤；理解并掌握：求解差分方程组的三种方法（简单迭代法、高斯赛德尔法、超松弛迭代法），分析三种方法的优缺点，加速收敛因子 的作用，编程，图示电位。

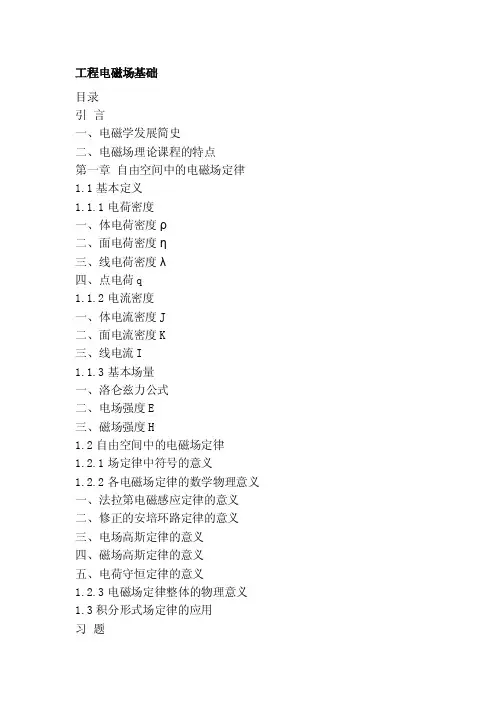

工程电磁场基础目录引言一、电磁学发展简史二、电磁场理论课程的特点第一章自由空间中的电磁场定律1.1基本定义1.1.1电荷密度一、体电荷密度ρ二、面电荷密度η三、线电荷密度λ四、点电荷q1.1.2电流密度一、体电流密度J二、面电流密度K三、线电流I1.1.3基本场量一、洛仑兹力公式二、电场强度E三、磁场强度H1.2自由空间中的电磁场定律1.2.1场定律中符号的意义1.2.2各电磁场定律的数学物理意义一、法拉第电磁感应定律的意义二、修正的安培环路定律的意义三、电场高斯定律的意义四、磁场高斯定律的意义五、电荷守恒定律的意义1.2.3电磁场定律整体的物理意义1.3积分形式场定律的应用习题第二章矢量分析2.1标量场的梯度2.1.1标量场的等值面2.1.2标量场的梯度一、位移的方向余弦和单位矢量二、方向导数三、标量场的梯度2.1.3梯度的性质2.1.4标量场梯度的物理意义2.1.5例题2.2矢量场的散度和高斯定理2.2.1矢量场的场流图2.2.2矢量场的散度一、散度的定义二、散度的数学计算式2.2.3矢量场散度的性质2.2.4矢量场散度的物理意义2.2.5高斯定理一、高斯定理二、高斯定理的证明2.2.6自由空间中微分形式场定律的散度关系式2.2.7拉普拉斯运算符2.2.8例题2.3矢量场的旋度和斯托克斯定理2.3.1保守场和非保守场2.3.2矢量场的旋度一、旋度的定义二、旋度的数学计算式2.3.3矢量场的旋度的性质2.3.4矢量场旋度的物理意义2.3.5斯托克斯定理一、斯托克斯定理二、定理证明三、保守场的判据2.3.6自由空间微分场定律中的旋度关系式2.3.7例题习题第三章自由空间的微分场定律3.1微分场定律3.1.1微分场定律的数学物理意义一、法拉第电磁感应定律的意义二、修正的安培定律的意义三、电场高斯定律的意义四、磁场高斯定律的意义五、电荷守恒定律的意义3.1.2微分场定律整体的意义3.1.3例题3.2边界条件3.2.1电磁场中的不连续界面3.2.2边界条件一、边界法线方向上的关系式（法向边界条件）二、边界切线方向上的关系式（切向边界条件）3.2.3边界条件的物理意义一、电场强度切向边界条件的意义二、磁场强度切向边界条件的意义三、电场法向边界条件的意义四、磁场法向边界条件的意义五、电场和磁场边界条件的物理解释六、电流边界条件的意义七、边界条件所含的方向关系3.2.4微分场定律与边界条件的形式对应关系3.3微分场定律（含边界条件）的应用3.3.1已知场分布求源分布3.3.2已知源分布求场分布习题第四章静电场的标量位4.1静电场的标量位4.1.1静电场标量位的引入一、在原点的点电荷电场的标量位二、在空间某点的点电荷电场的标量位三、点电荷系电场的标量位四、分布在有限区域的带电系统的标量位4.1.2标量位（电位）的物理意义4.1.3电偶极子的电场和电位一、直接计算电场二、使用标量位计算电场4.1.4标量位的微分方程和边界条件一、微分方程二、一般边界条件三、边界为偶极层时的条件四、导体表面的边界条件4.1.5泊松方程的解4.2标量位的性质4.2.1极值定理4.2.2平均值定理一、格林定理二、平均值定理的证明三、平均值定理的应用4.2.3唯一性定理一、定理内容二、唯一性定理的证明4.3唯一性定理的应用4.3.1静电镜象法一、在无限大接地导体平板上方放置一个点电荷的系统二、接地导体角域内放置点电荷的系统三、接地导体球外放置一个点电荷的系统四、不接地不带电的导体球外放置一个点电荷的系统五、不接地、带电量为Q的导体球外放置一个点电荷的系统六、在一个接地的无限大导电平面上方放置一个偶极子的系统4.3.2电轴法一、两根相互平行且带等量异号电荷的无限长直导线的场二、两个等截面导体圆柱系统三、两个截面不相等的导体圆柱系统4.4复变函数在静电场问题中的应用4.4.1复电位（复位函数）4.4.2保角变换（保角映射）4.4.3许瓦兹－克瑞斯托弗尔变换4.5静电场示意场图的画法4.5.1静电场示意场图的作用4.5.2绘制静电场示意场图的基本法则4.5.3静电场示意场图实例一、在球形接地导体空腔内有一个点电荷二、两个不等量的异号电荷三、接地导体上的矩形空气槽四、矩形空气域五、两个同轴圆柱面间的空气域习题第五章静电场的分离变量法求解5.1拉普拉斯方程的变量可分离解5.1.1在直角坐标系中一、平凡解（明显解）二、一般解5.1.2在柱坐标系中一、平凡解二、与z变量无关的二维一般解三、柱坐标中拉普拉斯方程解的物理意义5.1.3在球坐标系中一、平凡解二、一般解三、球坐标中拉普拉斯方程解的物理意义5.2静电场问题求解实例5.2.1边界电位值已知的静电系统例1（上下为导体板，左右为源的矩形二维空气域）例2（扇形域）例3（锥面间域）例4（导体块上的空气槽）例5（有导体角的矩形域，迭加原理）例6（立方域）5.2.2带有自然边界条件的静电系统例1（导体上的半无界缝）例2（已知电位分布的圆柱面）例3（已知电位分布的球面）5.2.3带有电位导数边界条件的静电系统例1（平板电容器）例2（长方体形电阻器）例3（矩形导体片）例4（内有面电荷的二维矩形空腔）例5（带面电荷的圆柱面）例6（带面电荷的球面）例7（两种导体构成的半圆形电阻）5.2.4带有趋势性边界条件的静电系统例1（中心放置电偶极子的导体球壳）例2（中心放置点电荷的导体球壳）例3（上下异号的线电荷）例4（均匀电流场中的导体球）例5（均匀电场中的导体圆柱）5.3柱坐标系中三维拉普拉斯方程的分离变量解习题第六章静磁场与位函数的远区多极子展开式6.1静磁场的矢量位6.1.1毕奥－沙瓦定律一、电流元产生的磁场二、闭合电流线产生的磁场三、分布电流产生的磁场6.1.2磁场的矢量位一、静磁场方程二、磁场的矢量位三、磁矢位的方程四、磁矢位方程的解五、磁矢位的物理意义六、边界条件6.1.3例题6.2静磁场的标量位6.2.1磁标位一、磁标位的定义二、一个电流环的磁标位三、磁标位的方程和方程解族四、边界条件6.2.2例题6.3位函数在远区的多极子展开式6.3.1静电标量位Φ（r）的多极子展开式一、1/RQP的级数展开式二、Φ（r）的展开式三、电位Φ（r）多极子展开式的物理意义四、多极子展开式的应用6.3.2磁矢位A（r）的远区多极子展开式习题第七章有物质存在时的宏观场定律7.1物质极化的宏观模型7.1.1极化的概念7.1.2极化强度P7.1.3极化电荷与电场高斯定律一、极化电荷二、宏观极化模型下的电场高斯定律7.1.4极化电流与修正的安培定律一、极化电流二、宏观极化模型下的修正安培定律7.2极化问题举例7.2.1永久极化物体一、永久极化板二、永久极化球7.2.2非永久极化物体一、均匀电场中的电介质球二、填充均匀∈材料的平行板电容器三、填充非均匀∈材料的电容器四、空心介质球心放置一个电偶极子7.3物质磁化的安培电流模型7.3.1物质磁化的机理7.3.2磁化强度M7.3.3磁化电流密度7.3.4安培电流模型下的场定律7.3.5永久磁化圆柱的磁场7.4物质磁化的磁荷模型7.4.1物质磁化的机理7.4.2磁荷模型下的磁化强度7.4.3物质中的磁场高斯定律7.4.4物质中的法拉第电磁感应定律7.4.5永久磁化圆柱的磁场7.4.6有均匀磁介质的磁场系统一、均匀磁场中的磁介质球二、空心磁介质球心放置一个磁偶极子7.5物质中的场量组成关系和场定律7.5.1物质中的场量组成关系一、单值关系二、多值关系三、各向同性和各向异性7.5.2物质中的电磁场定律一、B－D形式的场定律二、E－H形式的场定律三、对称形式的场定律习题第八章电磁场的能量和功率8.1静电场和静磁场的能量8.1.1静电场的能量8.1.2静电场能计算举例8.1.3静磁场能量8.1.4静磁场能计算举例8.2坡印廷定理8.2.1电磁场供给运动电磁荷的功率一、电磁场对运动电磁荷的电磁力二、电磁场供给运动电磁荷的功率8.2.2坡印廷定理一、微分形式的坡印廷定理二、积分形式的坡印廷定理8.2.3坡印廷定理的量纲单位分析8.2.4坡印廷定理的物理解释一、对微分形式坡印廷定理的物理解释二、对积分形式坡印廷定理的物理解释三、在解释坡印廷定理上的假说性8.2.5对S和w的补充规定8.2.6坡印廷定理在物质中的应用8.3静态功率流与损耗8.4物质中的极化能和磁化能8.4.1极化能和电能8.4.2磁化能和磁能8.4.3磁能计算举例8.4.4物质宏观模型与坡印廷定理的关系8.5小结习题第九章时变场的低频特性9.1平行板系统中的交变电磁场9.1.1交变电磁场的严格解9.1.2平行板系统的低频响应9.2时变场的幂级数解法9.3低频系统中的场9.3.1平行板系统一、参考点的选取二、零阶场三、一阶场四、高阶场五、场分布和等效电路9.3.2单匝电感器一、系统的参考点二、零级近似场三、一级近似场四、二级近似场五、高阶场9.3.3多匝线圈一、不考虑线圈存在时的一阶电场二、放入线圈后的一阶电场三、计算a、b两点间的端电压9.4电路理论与电磁场理论的关系习题第十章平面电磁波10.1自由空间中均匀平面波的时域解10.1.1均匀平面波的电场和磁场时域解10.1.2均匀平面波的传播特性10.2正弦律时变场10.2.1复矢量10.2.2复数形式的场定律10.2.3复矢量乘积的物理意义10.3正弦律均匀平面波10.3.1均匀平面波的频域解10.3.2复数形式的坡印廷定理10.3.3复数坡印廷定理与微波网络的关系10.4平面波在有耗媒质中的传播10.4.1有耗媒质中的均匀平面波解10.4.2半导电媒质中均匀平面波的传播10.4.3良导体的趋肤效应10.4.4相速、群速和色散10.5电磁波的极化状态10.5.1电场极化状态的概念10.5.2极化方向的工程判断法一、瞬时场极化方向的判断二、复数场极化方向的判断10.5.3波的分解与合成一、线极化波的分解二、椭圆极化波的分解三、圆极化波的分解10.6沿任意方向传播的均匀平面波10.6.1波的数学表达式一、一般形式二、在直角坐标系中的表达式三、在柱坐标系和球坐标系中的表达式10.6.2波的特性10.7无耗媒质中的非均匀平面波10.8频率极高时媒质中的波10.8.1电介质中的波10.8.2金属中的波10.8.3电离层和等离子体中的波习题第十一章平面波的反射与折射11.1在自由空间与理想导体分界面处的反射现象11.1.1正入射11.1.2斜入射一、垂直极化二、平行极化11.2在两种介质分界面处的反射和折射现象11.2.1垂直极化一、入射角θi＝0二、入射角θi＞011.2.2平行极化11.3导电媒质表面的反射和折射11.3.1导电媒质中的实数折射角一、媒质Ⅱ是良导体二、媒质Ⅱ是不良导体11.3.2良导体中的透射功率11.3.3导电表面的反射一、媒质Ⅱ是良导体二、媒质Ⅱ是不良导体11.4透波和吸波现象11.4.1透波现象一、电磁波正入射二、电磁波斜入射三、多层介质板的透波现象11.4.2吸波现象一、干涉型吸收材料二、宽带吸收材料习题第十二章电磁波的辐射12.1时变场的位函数12.1.1标量位和矢量位12.1.2赫兹电矢量Ⅱ12.2时变场位函数方程的解12.2.1克希荷夫积分12.2.2达朗贝尔公式12.3交变电偶极子的辐射12.3.1交变电偶极子的电磁场量一、矢量位二、磁场强度三、电场强度12.3.2交变电偶极子场的分析一、近区场二、远区场三、辐射场的方向性四、辐射功率五、辐射电阻12.4交变磁偶极子的辐射12.4.1通过复数矢量位求电磁场12.4.2使用电磁对偶原理求电磁场12.5缝隙元的辐射12.6半波天线12.7天线阵12.8线天线电磁场的精确计算12.9天线的输入功率和输入阻抗习题第十三章电磁场的基本定理13.1格林定理13.1.1标量格林定理13.1.2广义格林定理13.1.3矢量格林定理13.2亥姆霍尔兹定理13.3静态场的几个定理13.3.1标量位Φ的唯一性定理13.3.2平均值定理13.3.3无极值定理13.3.4汤姆生定理13.3.5恩绍定理13.3.6矢量位A的唯一性定理13.4坡印廷定理13.5电磁力的定理――麦克斯韦定理13.6时变场的唯一性定理13.7相似原理13.8二重性原理和电磁对偶原理13.9等效原理13.10感应定理13.11互易定理13.12天线远场定理13.13克希荷夫－惠更斯原理13.14费马原理附录A 矢量的代数运算附录B 坐标系的有关概念附录C 立体角的有关概念。

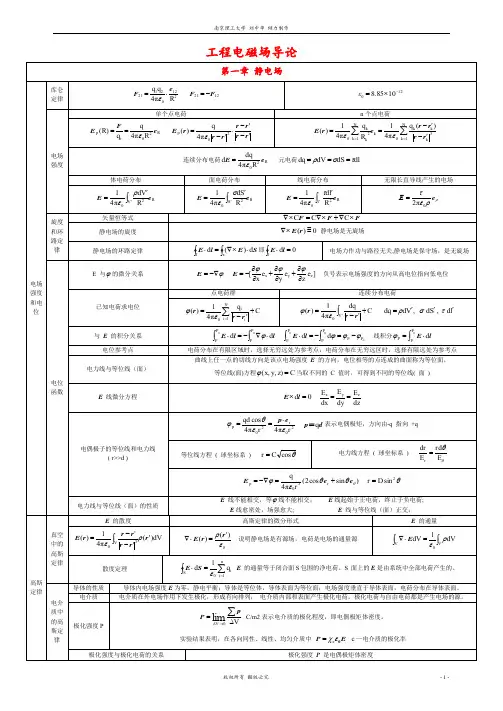

第一章静电场习题（1F 1）1 1 1直空中有一密度为2芯nC/m 的无限长电荷沿v 轴放置，另有密度 分别为0,lnC/詩和一 O.lnC/m 2的无限大带电平面分别位于黙=3m 和懇= -4m 处°试求F 点（1,7.2）的电场强度瓦'解 * = 3m 和了 = — 4m 的带电平面产生的电场为口孔（-4<x<3）"0 （弁4或金>3）沿3,轴放置的线电荷产生的电场为E =_2^ L 厶TTE °、/丄.2 +一7~~~+ nV/m£O （J -2 + 5?）'"所以，P 点（1,7,2）的电场强度为E =E {l E 2 =-+ ——（（-+ 9^ 1H 22.59%+ 33.88% V/m应用叠加原理计算电场强度时，爰注意是矢最的査加。

11-3已知电位函数试求E,并计算在（0,0,2）及（5, 3,2）点处的E 值n（凱旅伝+尸+丹（4 + 2方/3事&） 代入数据，得 “ °£（0,0,2） = （0.156^ + 1.875^） V/m E （5,3,2 ）=（0.021。
