斜拉桥斜拉索施工方案

斜拉桥斜拉索施工方案一、斜拉桥斜拉索施工方案的背景介绍随着城市化进程的不断加剧，斜拉桥作为一种具有优美外观和高效通行功能的桥梁结构，在城市建设中扮演着越来越重要的角色。

而斜拉索作为斜拉桥的重要组成部分，其施工方案的合理性和高效性对整个桥梁工程的进展至关重要。

二、斜拉桥斜拉索施工方案的设计原则1.确定施工过程中的安全原则，保证作业人员的安全；2.确保斜拉索的施工质量，保证桥梁的使用寿命和安全性；3.保证斜拉索施工过程中的操作简便性和高效性，提高施工效率。

三、斜拉桥斜拉索施工方案的具体实施步骤1. 斜拉索材料准备在斜拉索施工前，需要准备好所需的钢材制品、缆绳等斜拉索的材料，确保质量符合标准要求。

2. 斜拉索预应力处理将斜拉索进行预应力处理，以保证其在使用过程中的稳定性和安全性。

3. 斜拉索的拟定和调整根据设计要求，拟定斜拉索的具体位置和张力，进行调整以保证其符合标准。

4. 斜拉索的吊装安装通过专业设备将斜拉索吊装到指定位置，并进行固定安装，确保其稳固性。

5. 斜拉索的张拉调整对斜拉索进行张拉调整，以达到设计要求的张力标准。

6. 斜拉索的保护处理在施工完成后，对斜拉索进行防腐、防锈等保护处理，延长其使用寿命。

四、斜拉桥斜拉索施工方案的封面施工过程中，需要严格遵守各项标准和流程，确保施工质量和安全；同时，需要保持团队协作和沟通，以完成整个施工过程。

五、斜拉桥斜拉索施工方案的结语斜拉索作为斜拉桥结构的重要组成部分，合理的施工方案是确保整个桥梁工程顺利进行的关键。

通过科学、高效的施工方案，可以保证斜拉索的质量和稳定性，实现桥梁的安全通行和高效使用。

浅谈斜拉桥中斜拉索的施工工法因参与修建了几座大型公路桥梁工程，现将工作中遇到的斜拉桥中斜拉索的施工方法总结给大家以作参考。

标签：斜拉桥；斜拉索；施工工法1、拉索体系施工相关要求本桥拟先施工主梁，后挂索张拉，施工工序及索力调整过程相对简单，因此在斜拉索张拉施工时，对拉索的张拉必须严格根据斜拉索的张拉顺序和吨位进行张拉，以保证拱塔的应力变化与设计相符。

斜拉索的制造厂及施工单位应协商编制索体的“制造规则”及“运输、安装和更换”规则，规则须经由业主、设计方、监理等各单位参加的联合评审会评审通过。

2、拉索材料质量要求（1）斜拉索所用的镀锌高强钢丝的力学、物理特性及其化学成分设计规范相关要求。

护套保护层的物理、力学特性需满足设计相关相求。

（2）索长误差所有拉索应满足设计长度的要求，长度误差ΔL应符合下述规定：对于所有拉索：ΔL≤L/5000（L为设计索长）最长索与最短索索长差值≤3mm。

（3）斜拉索施工工艺斜拉索是本桥的重要组成部份，斜拉桥桥跨结构的重量和桥活载，绝大部份斜拉索，传递到塔柱上，所以，斜拉索的制作、安装、张拉、索力调整、斜拉索的监控是本桥的关键工序。

斜拉索施工工艺流程①拉索制备工艺和方法缆索制作工艺主取决于防护方法。

本桥采用高密热挤聚乙烯PE材料作防护。

拉索在厂内制作，并作好防护工作。

②斜拉索制备的要点和注意事项斜拉桥在丈量、制备、切割前，应考虑对安装在索塔与相应梁段的锚具底端的直线长度进行复测计算。

拉索制备前应截取一段钢索（应采用钢蕊钢索）两端浇筑在锚头内制作3个试件进行破断试验。

计算斜拉索的切割长度，还应考虑使用钢丝束，张拉机具所需的锚固长度、锚具长度、斜拉索安装时下垂需要的增加量，采用应力下料时的延长度，应力下料时的温度与设计温度之差引起的拉索伸缩量以及拉索张拉时设计张拉力引起的延伸长度。

下料前對每根主索进行预拉，预拉操作流程如下：第一次预拉100%的设计荷载，卸载松弛7天，第二次预拉110%的设计荷载，卸载松弛60天。

斜拉桥斜拉索施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。

备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作；④、斜拉索锚具组装和安装斜拉索各部件单独包装运输，现场组装。

斜拉索挂索前，对锚具进行组装和安装。

对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。

对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。

B4、斜拉索施工方法建议在斜拉桥施工过程中,斜拉索的制作挂设、张拉、调索相当重要,必须认真对待。

本桥斜拉索编号为0#、1#′～24#′、１＃′~２４#′,斜拉索为ф7低松驰高强度平行钢丝束，其标准强度为１600Mpa,布置为扇形密索体系斜索面。

斜拉索外包热挤双层PE防护套,两端用冷铸锚锚固，共有S7Ｚ—13９、S7Z-163、S7Z—１9９、Ｓ7Ｚ—22３、S7Z-2５3等五种，其中S７Z—２53索有４0根,S７Z—223索有３6根,S７Z—199索有48根，S7Z—１63索有48根,S７Z—１3９索有２4根,总共196根。

其设计承载力从４97。

5t~265．０t不等,其单根拉索的自重从17。

０73t~25.2３t不等,单根拉索长度从2１2。

880m～34．66７m不等，斜拉索倾斜角度从2６.94°~９0°不等.§1、斜拉索制作斜拉索是斜拉桥成桥的关键材料，斜拉索制作质量的好坏,对斜拉桥的安全及线型，桥梁的使用寿命等均带来很大影响。

斜拉索拟在工厂里加工、制作,斜拉索的加工过程，按生产车间的工艺流程,可以分为四个大的步骤:第一步为编索。

即由ф7mm钢丝经扭绞而形成钢丝排列紧密，缠包牢固,节间均匀的裸体钢丝索．第二步为挤塑。

即将裸体钢丝索进行ＰE热挤压,形成斜拉索PＥ塑料防护套。

第三步为锚具组装灌注。

即将已挤好PE护套的钢索精确下料，并进行冷铸锚锚头灌注。

测,经检查合格后,进行卷盘包装.一根索一盘.在斜拉索制作过程中,对每一工序均需出具详细的施工工艺及操作细则.并且,为了保证斜拉索的加工质量,在全部缆索制造过程中,将配合监理工程师全程驻厂，对斜拉索加工质量进行跟踪监理。

斜拉索制作完并检测合格后，将根据施工进度的要求,运至工地存放。

斜拉索的质量及技术条件应符合设计图纸及JT/T6—９4《斜拉桥热挤聚乙烯拉索技术条件》的要求，其具体要求如下:1、抗拉强度：拉索整体破断力应不小于钢丝公称强度的95%。

宽幅矮塔斜拉桥斜拉索错位施工及调索工法宽幅矮塔斜拉桥斜拉索错位施工及调索工法引言：宽幅矮塔斜拉桥是一种常见的桥梁结构形式，其特点是通过斜拉索连接主塔和梁，分担桥梁的荷载。

在施工过程中，采用斜拉索错位施工和调索工法可以提高施工效率和质量。

本文将介绍宽幅矮塔斜拉桥斜拉索错位施工及调索工法的原理和实施方法。

一、斜拉索错位施工原理宽幅矮塔斜拉桥的斜拉索一般都是预应力钢丝绳或钢缆，通过主塔上构造的系留器固定。

斜拉索错位施工是指将斜拉索按照一定的错位方式先行施工，再进行连接的方法。

1. 斜拉索预埋工序在主梁上预留相应的斜拉索固定点，进行预埋工序。

预埋工序中需要注意斜拉索预留的位置和角度，以保证后续的斜拉索连接能够顺利进行。

2. 斜拉索安装工序在主塔上安装系留器，用于固定斜拉索。

根据预留的位置和角度，将斜拉索以一定的方式拉向预留的固定点，然后进行暂时固定。

3. 斜拉索错位施工在固定点附近按照错位要求进行斜拉索的错位施工，即从固定点开始逐渐错位拉紧。

斜拉索的错位施工需要根据设计要求进行，可以通过临时斜拉索张拉系统实现。

4. 斜拉索连接工序在斜拉索错位施工完成之后，需要将各个斜拉索进行连接。

连接工序需要注意斜拉索之间的错位关系和连接点的稳固性，以确保整个斜拉索系统能够正常工作。

二、调索工法调索是指通过对斜拉索进行调整，使它们达到设计要求的工作状态。

对宽幅矮塔斜拉桥而言，调索工法是保证桥梁结构安全和正常使用的重要环节。

1. 传统调整方法传统的调索方法是通过人工或机械装置对斜拉索进行调整。

在斜拉索系统上设置调整装置，通过对斜拉索的张拉或放松来调整其力学性能，使斜拉索能够达到设计要求的张拉力。

2. 智能调整方法随着科技的进步，智能调整方法逐渐应用于桥梁工程中。

通过传感器和自动控制系统，实时监测斜拉索的张拉力和位移，并根据预设的控制策略进行调整。

三、斜拉索错位施工及调索工法的应用案例以G大桥为例介绍斜拉索错位施工及调索工法的应用案例。

斜拉桥索塔施工方法
斜拉桥索塔施工方法：
①搭建施工脚手架，围绕索塔搭建牢固的脚手架，像在高桥墩索塔施工时搭建稳固钢架。

②进行基础施工，确保索塔基础牢固，比如浇筑大体积混凝土基础。

③安装劲性骨架，在索塔内部安装劲性骨架来支撑，像在大跨度斜拉桥索塔中安装。

④绑扎钢筋，把钢筋按设计要求绑扎好，像在主塔施工时仔细绑扎竖向和横向钢筋。

⑤安装模板，选择质量好的模板，像在塔身部分安装定型钢模板。

⑥浇筑混凝土，分层浇筑索塔混凝土，像在高塔施工时控制每层浇筑厚度。

⑦进行混凝土振捣，用振捣棒仔细振捣，确保混凝土密实，在索塔柱身混凝土浇筑时操作。

⑧进行混凝土养护，定时洒水养护，像在高温天气对索塔混凝土加强养护。

⑨安装索道管，精确安装索道管，像在斜拉索连接部位精心安装。

⑩进行索塔节段施工，逐节向上施工，像在高塔索塔施工时按节段推进。

⑪对索塔表面进行处理，打磨修饰，像在外观要求高的索塔施工后打磨光滑。

⑫安装附属设施，像在索塔上安装照明等设施，方便后续施工和使用。

斜拉桥施工施工方案.docx 范本一：斜拉桥施工施工方案1. 施工准备1.1 施工区域划定1.1.1 划定施工区域的范围1.1.2 安装标志牌及警示灯1.1.3 施工现场临时设施搭建2. 地基处理2.1 地质勘察及分析2.2 地基处理方法选择2.3 地基处理施工措施2.3.1 土方开挖与回填2.3.2 地基加固与加固材料选择3. 桥墩施工3.1 桥墩基础施工3.1.1 基础造型及尺寸要求3.1.2 桥墩基础施工方法及工艺流程3.1.3 钢筋混凝土浇筑3.2 桥墩主体施工3.2.1 桥墩主体施工工艺3.2.2 桥墩防腐处理4. 梁段制造与架设4.1 梁段制造4.1.1 梁段制造设计要求4.1.2 钢筋混凝土梁段制作工艺4.1.3 梁段质量检验4.2 梁段架设4.2.1 架设设备及工艺流程4.2.2 调整预应力4.2.3 梁段防腐处理5. 斜拉索系统安装5.1 斜拉索系统设计5.1.1 斜拉索系统参数计算5.1.2 斜拉索系统材料选择5.2 斜拉索系统安装工艺5.2.1 斜拉索吊装5.2.2 斜拉索张拉5.2.3 斜拉索锚固6. 桥面铺装6.1 铺装材料选择6.2 铺装施工工艺6.2.1 基层处理6.2.2 现浇混凝土铺装6.2.3 铺装质量检验7. 文档结尾内容附件：桥梁设计图纸、施工专用设备清单、施工人员名单等相关附件。

法律名词及注释：1. 施工区域划定：根据相关法律法规和施工要求，将施工场地划定的一定范围内，为施工方便进行施工活动并确保施工的安全进行。

2. 地基处理：指对斜拉桥基础的土地进行处理，确保地基具备足够的承载能力和稳定性。

3. 桥墩施工：斜拉桥的支撑结构，用来传递桥面和梁段荷载至地基，需要进行施工和加固。

4. 梁段制造与架设：施工中制作和安装在桥墩上的梁段，梁段是桥面与桥墩之间的支撑物，需要经过精确制作和安装。

5. 斜拉索系统安装：对斜拉桥进行张拉调整，确保桥面结构的稳定和建筑的安全性。

斜拉桥施工方案与技术措施1. 引言斜拉桥是一种具有独特结构形式和优越技术性能的大跨度桥梁，斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量及安全性至关重要。

本文将对斜拉桥的施工方案与技术措施进行详细介绍。

2. 施工方案斜拉桥的施工方案主要包括临时支撑体系的设计、斜拉索的张拉、桥塔段的制作与安装等内容。

2.1 临时支撑体系的设计在斜拉桥的施工过程中，为了支撑桥梁并保证施工安全，需要设计临时支撑体系。

临时支撑体系的设计应考虑施工阶段的荷载、施工过程中的变形和振动等因素，确保施工期间的桥梁稳定性和安全性。

2.2 斜拉索的张拉斜拉桥的斜拉索是桥梁的核心部件，其张拉过程需要精确控制。

首先，需要确定斜拉索的预张拉力，并根据桥梁设计要求确定张拉力大小；然后，采用专业张拉设备对斜拉索进行张拉，保证张拉力的均匀分布和准确控制。

2.3 桥塔段的制作与安装桥塔是斜拉桥的重要组成部分，其制作和安装对于保证桥梁的稳定性和承载能力至关重要。

桥塔的制作需要根据设计要求进行加工，然后通过适当的吊装设备进行安装，确保桥塔的位置和姿态符合设计要求。

3. 技术措施为了保证斜拉桥的施工质量和安全性，需要采取一系列的技术措施。

本文重点介绍以下几项技术措施。

3.1 质量控制措施斜拉桥的施工过程中需要进行严格的质量控制，包括对材料、构件和施工工艺等方面进行检测和监管。

特别是对于斜拉索的张拉过程，需要保证张拉力的准确控制，避免过大或过小的张拉力对桥梁结构产生不利影响。

3.2 安全防护措施在斜拉桥的施工过程中，需要采取一系列安全防护措施，包括安全网的设置、施工人员的安全培训和行为规范等。

同时，需要合理安排作业流程，确保作业人员的安全。

3.3 施工机械的选择和使用斜拉桥的施工过程需要大量的施工机械，包括吊装设备、张拉设备等。

在选择和使用施工机械时，需要根据具体情况进行合理配置，确保施工过程的高效和安全。

4. 结论斜拉桥的施工方案和技术措施对于保证斜拉桥的施工质量和安全性具有重要作用。

斜拉桥斜拉索施工工艺流程及作业指导(优秀工作范文)斜拉桥斜拉索施工工艺流程及作业指导目的：本文旨在明确斜拉桥斜拉索施工作业的工艺流程、操作要点和相应的工艺、质量标准，以规范桩基成孔作业。

编制依据：本文的编制依据包括《斜拉桥施工图设计-拉索结构施工图设计》、《公路桥涵施工技术规范》（JTJ041-2000）、《公路斜拉桥设计规范》（试行）JTJ027-96、《斜拉桥热挤聚乙烯高强钢丝拉索技术条件》GB/T-2001、斜拉索安装的相关技术资料以及《公路斜拉桥设计细则》（JTG/TD65-1-2007）。

适用范围：本文适用于斜拉桥高强平行钢丝成品索配合对称悬灌主梁施工的斜拉索施工。

技术准备：内业准备：1）开工前，组织技术人员认真审核施工设计图纸和有关设计资料，澄清有关技术问题，熟悉规范和技术标准，编制斜拉桥斜拉索实施性施工组织设计，制定施工安全保证措施，并提出应急预案。

2）从事起重机械作业、登高架设作业、机动车辆驾驶等特种作业的人员必须持有特种作业证。

对所有施工人员进行岗前技术培训，并进行技术交底。

外业准备：4.2.1施工前检查工作1）对已施工完成的塔柱和主梁段进行检查，并将检查结果报监理工程师进行审核，合格后方能进行斜拉索作业施工。

2）在锚垫板上放出孔道口十字中心线，以便对中。

如若锚头安装偏位会造成锚头外螺纹与孔口磨擦，影响斜拉索张拉力精度。

3）对施工所用的平行钢丝斜拉索、斜拉索锚具生产厂家进行调查，选用供货商。

成品索进场后根据质保单进行严格查验，检查锚具、PE在运输过程中是否有损伤。

如有损伤，及时采取修理措施并妥善保管。

检验并核对成品索合同内的质量证明文件等是否齐全完整。

对需要进行试验和检验的项目要按规定进行试验和检验，确保工程材料的质量和数量满足设计、规范和施工的要求。

4）对施工所需的设备机具，如塔吊、卷扬机、千斤顶、放索架等进行选型，组织进场、调试、安装。

需要进行校正检验的进行校正检验。

5）斜拉索安装前的清理检查：清除锚索管内的水泥砂浆、焊渣和管口处毛刺；清理锚垫板上的砂浆、焊渣等，保证锚固螺母与锚垫板密贴；检查锚头槽口尺寸，以确定千斤顶的安装位置。

一、工程概况本工程为某城市新建的一座斜拉桥，位于城市中心区域，全长500米，主跨180米，主塔采用双柱式结构，主梁采用预应力混凝土结构。

为确保工程质量和施工安全，特制定本专项施工方案。

二、施工组织1. 施工单位：某建筑工程有限公司2. 施工队伍：由具有丰富斜拉桥施工经验的工程师、技术人员和施工人员组成。

3. 施工设备：混凝土搅拌车、泵车、塔吊、施工电梯、施工平台等。

三、施工工艺1. 桥墩施工（1）基础开挖：采用人工挖掘机进行基础开挖，确保基础尺寸符合设计要求。

（2）基础浇筑：采用C30混凝土进行基础浇筑，确保基础强度满足设计要求。

（3）桥墩施工：采用模板施工，分节浇筑，确保桥墩垂直度和尺寸符合设计要求。

2. 主塔施工（1）基础施工：采用人工挖掘机进行基础开挖，确保基础尺寸符合设计要求。

（2）基础浇筑：采用C30混凝土进行基础浇筑，确保基础强度满足设计要求。

（3）塔柱施工：采用爬模施工，分节浇筑，确保塔柱垂直度和尺寸符合设计要求。

（4）横梁施工：采用支架施工，分节浇筑，确保横梁尺寸和强度符合设计要求。

3. 主梁施工（1）支架施工：采用满堂支架施工，确保支架强度、刚度和稳定性。

（2）模板施工：采用定型钢模板，确保模板尺寸和刚度满足设计要求。

（3）混凝土浇筑：采用泵车进行混凝土浇筑，确保混凝土密实度。

4. 斜拉索施工（1）锚具安装：采用机械安装，确保锚具安装精度。

（2）斜拉索张拉：采用液压张拉机进行张拉，确保张拉力符合设计要求。

（3）斜拉索防护：采用防腐涂料进行防护，确保斜拉索使用寿命。

四、施工进度1. 施工准备阶段：1个月2. 桥墩施工阶段：3个月3. 主塔施工阶段：5个月4. 主梁施工阶段：4个月5. 斜拉索施工阶段：1个月6. 验收阶段：1个月总计：15个月五、质量保证措施1. 严格遵循设计文件、施工规范和质量标准，确保工程质量。

2. 加强施工过程中的质量监控，确保施工质量。

3. 对施工人员进行专业培训，提高施工技能。

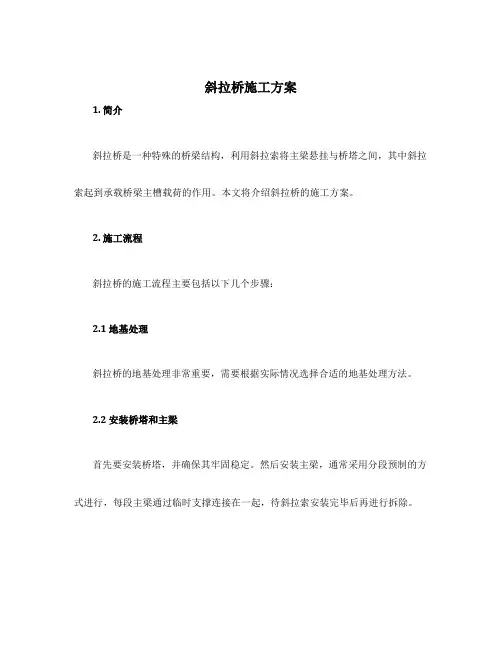

斜拉桥施工方案1. 简介斜拉桥是一种特殊的桥梁结构，利用斜拉索将主梁悬挂与桥塔之间，其中斜拉索起到承载桥梁主槽载荷的作用。

本文将介绍斜拉桥的施工方案。

2. 施工流程斜拉桥的施工流程主要包括以下几个步骤：2.1 地基处理斜拉桥的地基处理非常重要，需要根据实际情况选择合适的地基处理方法。

2.2 安装桥塔和主梁首先要安装桥塔，并确保其牢固稳定。

然后安装主梁，通常采用分段预制的方式进行，每段主梁通过临时支撑连接在一起，待斜拉索安装完毕后再进行拆除。

2.3 安装斜拉索安装斜拉索是斜拉桥施工的关键步骤。

首先要确定合理的斜拉索布置方案，然后进行斜拉索的制作和安装。

斜拉索的制作包括钢缆拉制、腐蚀防护等工序。

2.4 桥面铺装和通车在安装斜拉索之后，可以开始进行桥面的铺装工作，通常采用沥青混凝土铺装。

待桥面铺装完毕后，进行相关的验收工作，确保桥梁的安全使用性能。

最后，可以进行桥梁的通车仪式，正式投入使用。

3. 施工注意事项斜拉桥的施工过程中需要注意以下几个方面：3.1 安全措施施工过程中要严格遵守相关的安全操作规程，包括施工人员佩戴安全帽、安全绳等个人防护装备，设置安全警示标志等。

3.2 质量控制施工过程中要进行严格的质量控制，包括斜拉索的拉制质量检验、桥梁主梁和桥塔的安装质量检验等。

同时，要定期进行检测和维护工作，确保桥梁的正常使用。

3.3 施工进度管理施工过程中要按照合理的工期计划进行施工，确保施工进度的控制。

同时，要随时根据施工实际情况进行调整和优化，提高施工效率。

4. 施工技术要点斜拉桥的施工还需要掌握以下技术要点：4.1 斜拉索张拉技术斜拉索的张拉是施工的关键步骤，需要掌握科学合理的张拉方法和参数，确保斜拉索的安全稳定。

4.2 桥塔和主梁的安装技术桥塔和主梁的安装需要使用吊车等机械设备，施工人员需要掌握相关的安装技术，确保桥塔和主梁的准确安装。

4.3 施工过程中的监测技术施工过程中需要进行桥梁的监测工作，包括位移监测、应力监测等。

斜拉桥斜拉索施工方案斜拉桥斜拉索的施工方案该斜拉桥采用填充型环氧涂层钢绞线斜拉索，每侧主塔设有12对斜拉索，共计24对，规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61，采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

斜拉索的施工采用前支点挂篮悬臂现浇施工，挂索方式与支架现浇和后支点挂篮施工不同，需要在挂篮上设置索力转换装置。

详见附表3施工工艺框图。

施工前的准备工作包括施工平台、施工机具的准备、施工人员的工作分配、斜拉索锚具的组装和安装、HDPE外套管的焊接等。

斜拉索挂索施工前，需要在主塔和箱梁处设置施工平台以方便操作。

所有施工机具也要就位，并经过第三方配套标定。

由于本工程斜拉索规格较大，采用机械穿索方式进行挂索施工。

每个索面需进行各个岗位的人员分配，包括HDPE管焊接工、锚具组装安装工、张拉工、穿索工和指挥。

在穿索过程中，剥套和镦头工作是必不可少的，这可以有效地保护钢绞线的外表环氧涂层，防止损伤。

接下来，我们将介绍钢绞线穿索张拉的步骤。

a、挂篮就位并固定在挂篮行到位后，启动C型挂钩顶部的千斤顶，使挂篮上升并与混凝土梁底密贴。

然后，安装并拧紧吊杆及锚固螺母，并施加一定的预紧力。

接着，安装止推装置，并用千斤顶顶紧。

最后，安装前支点装置，包括待浇段上的拉索预埋管和锚具。

b、钢绞线穿索钢绞线穿索可以采用人工或机械方式。

如果使用机械方式，需要合理布置牵索卷扬机和转向滑轮的位置，确保穿索过程顺利。

然后将卷扬机刚绕过转向滑轮，并与穿索板两端用卸扣连接。

接下来，将导向细钢丝绳穿入HDPE管内，并穿过穿索板上的导向，两端分别与主塔和箱梁临时固定。

将准备好的钢绞线的中心镦头丝与特制连接器连接后，将连接器嵌入穿索板上的槽口内。

启动卷扬机，使穿索板上行，直至其露出塔外HDPE管出口。

在塔外工作平台处，人工将引棒向预埋管内依次穿过锚具密封板、锚具锥孔，并将引棒头部的连接头与塔内卷扬机牵引绳连接。

矮塔斜拉桥施工方案
矮塔斜拉桥是一种新型的桥梁结构，具有结构简单、施工快速、经济实用等优点。

下面给出一种施工方案，具体步骤如下：
1、桥墩基础施工：首先进行桥墩基础的施工，采用混凝土浇
筑的方式，根据设计要求，将桥墩基础的梁板钢筋进行布置并浇筑混凝土。

2、桥塔施工：在桥墩施工完成后，进行桥塔的施工。

桥塔是
矮塔斜拉桥的支撑结构，主要承受桥梁荷载并传递到桥墩上。

桥塔施工采用模板搭设的方式，首先搭建好桥塔的模板，然后进行混凝土浇筑。

桥塔施工完成后，需要进行养护一段时间，以确保混凝土的强度。

3、斜拉索施工：在完成桥塔的养护后，进行斜拉索的施工。

斜拉索是矮塔斜拉桥的主要承担荷载的结构，通过斜拉索将桥梁的荷载传递到桥塔上。

斜拉索的施工分为两个步骤：首先，悬挂斜拉索，即将斜拉索连接到桥塔和桥梁上；然后，张拉斜拉索，即通过张拉设备将斜拉索拉紧，以达到设计要求的预应力。

4、桥面铺设：在斜拉索施工完成后，进行桥面的铺设。

桥面
铺设采用预制混凝土板进行，首先将预制混凝土板安装在桥面梁上，然后进行固定和连接。

之后，进行预制混凝土板的拼缝处理，并进行养护。

5、桥梁主体验收：在桥面铺设完成后，进行桥梁主体的验收。

验收内容包括桥梁结构的安全性、稳定性、功能完备性等方面。

根据验收结果可以对桥梁进行调整和完善。

以上即是矮塔斜拉桥施工的一个简要方案，通过以上步骤可以完成整个桥梁的施工。

当然，具体的施工方案还需根据实际情况进行调整和优化，以确保施工的质量和安全。

转体斜拉桥斜拉索主要施工方法1.1施工准备1.1.1成品索的检验斜拉索出厂前按设计要求，对斜拉索有关性能进行检验。

斜拉索到达现场后，查验并索取每根成品索的质量保证书（质量保证书含本批交货的数量、质量及各种检验结果）；如果进行了非常规试验，需提供检验报告。

1.1.2索导管的处理斜拉索锚头外径与索套管的内径相差很小，挂索时极易产生位置偏差，从而造成锚头外螺牙和斜拉索PE保护套的损伤，因此斜拉索挂设前应对塔、梁端的索套管进行全面的检查，对索套管内的焊渣、毛刺等进行打平磨光。

1.2 斜拉索上桥和桥面水平运输根据斜拉索安装计划，斜拉索制造厂将验收后待交付的斜拉索陆路运输运至适当位置。

斜拉索采用汽车吊提升上桥面置于卧式放索机上，吊装时为了避免对斜拉索外包PE的伤害，采用大直径纤维绳、或直接使用10t软吊带进行吊装。

1.3 斜拉索的塔端挂设及桥面展开7~8#索长度比较短，塔端挂设完成后斜拉索已基本展开，直接采用塔吊提升剩余斜拉索即可完成桥面展开。

1~6＃索稍长，需采用以下步骤进行桥面展索。

1）7~8#索的塔端挂设方法（硬牵引）具体步骤：具体步骤：第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。

第二步：在塔端锚头处安装内衬套和张拉杆以及在合适位置安装索夹，连接塔吊。

第三步：塔内下放牵引绳，将其与张拉端头连接。

第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，将螺母至少拧上三牙以上，塔吊松钩，拆除连接夹具。

2）1~6#索的塔端挂设及桥面展开（软牵引）具体步骤如下：第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。

第二步：在塔端锚头处安装软牵引装置以及在合适位置安装索夹，连接塔吊。

第三步：塔内下放牵引绳，将其与张拉端头连接。

一、工程概况本项目为某高速公路上的斜拉桥，主桥采用双塔双索面斜拉桥形式，主跨为180米，边跨为45米，桥面宽度为28米。

斜拉桥设计采用C50混凝土和Q345钢材，主梁采用预应力混凝土连续梁，桥塔采用H型钢混凝土结构。

施工工期为12个月。

二、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个项目的施工组织、协调、指挥和监督。

（2）技术部：负责施工技术方案的编制、审核、实施和总结。

（3）质量保证部：负责施工过程中的质量控制，确保工程质量达到设计要求。

（4）安全环保部：负责施工过程中的安全管理和环保工作。

2. 施工管理措施（1）施工进度管理：制定详细的施工进度计划，确保各工序按计划进行。

（2）质量管理：严格执行国家有关质量标准，加强原材料、施工工艺和施工过程的控制。

（3）安全管理：加强施工现场安全管理，确保施工人员的人身安全和设备安全。

（4）环保管理：加强施工现场环保工作，减少对环境的影响。

三、施工技术方案1. 施工顺序（1）基础施工：先进行桥墩基础施工，包括桩基础、承台等。

（2）桥墩施工：在基础施工完成后，进行桥墩施工，包括墩身、墩帽等。

（3）主梁施工：在桥墩施工完成后，进行主梁施工，包括预应力张拉、混凝土浇筑等。

（4）桥塔施工：在主梁施工完成后，进行桥塔施工，包括塔柱、塔帽等。

（5）斜拉索施工：在桥塔施工完成后，进行斜拉索施工，包括斜拉索安装、锚具安装等。

（6）桥面系施工：在斜拉索施工完成后，进行桥面系施工，包括桥面铺装、伸缩缝安装等。

2. 施工工艺（1）基础施工：采用钻孔桩基础，施工过程中严格控制桩位、桩长、桩径等参数。

（2）桥墩施工：采用模板施工，确保墩身垂直度、墩帽尺寸等符合设计要求。

（3）主梁施工：采用预应力混凝土连续梁施工，严格控制张拉应力、混凝土浇筑质量等。

（4）桥塔施工：采用钢模板施工，确保塔柱垂直度、塔帽尺寸等符合设计要求。

（5）斜拉索施工：采用锚具安装、斜拉索安装等工艺，确保斜拉索安装质量。

宁波市青林湾大桥斜拉索挂索及张拉施工方案1、工程概括宁波市青林湾大桥位于宁波海曙区与江北区交界处横跨姚江，大桥全长1032m 。

其中主桥为380m 反对称双钢斜塔五跨连续钢箱梁斜拉桥， 跨径组合为 2 >50 + 180 + 2 >50m = 380m ，主梁为栓焊流线形扁平钢箱梁，梁高 3.0m 、宽 47.5m （包含风嘴）。

该桥造型独特，结构形式新颖，各构件受力特性、施工方 法和难度均不同于常规斜拉桥。

青林湾大桥主桥总体布置见图1 :38000 立面图1青林湾大桥主桥总体布置图青林湾大桥索塔为独柱式斜塔，索塔中心线横桥向斜率为 1 : 8，索塔横截面两端为半径不等的圆弧段，两圆弧段之间通过与之相切的直线段连接， 共同形成封闭的纺锤形截面。

索塔节段上下缘断面均垂直于塔壁小圆弧圆心连线。

由塔 底向上塔柱断面的大圆弧半径及直线段长度逐渐变小，至塔顶塔柱截面渐变为半 径1.5m 的圆形截面，索塔高近130m ，其中拉索区在T28〜T31节段长约18m高程（mL 渡墩18000 最高通航水位1.13m桥梁中心线南辅助墩 平面5000 5000 J t ■■北塔产；5000 5000主梁与索塔间采用抗拉标准强度为1670MPa 平行钢丝斜拉索，根据索力的不同，采用PES7-37 、PES7-61 、PES7-85 、PES7-121 、PES7-151 、PES7-163 六种规格，拉索最长174.9m （J10 号索，型号为7-121 ），单根最大重量为7.1t （X3 号索，型号为7-151 ）；索塔背索采用抗拉标准强度为1670MPa 平行钢丝斜拉索，规格为PES7-367 ，最长120.0m ，单根最大重量为14.1t 。

塔梁纵向拉索采用1670MPa 平行钢丝斜拉索，规格均为PES7-19 ，南北塔一侧各两根。

全桥共28 & + 4= 60根斜拉索。

斜拉索在钢箱梁上采用钢锚箱连接方式，在索塔上的锚固方式采用耳板销接，张拉端设在梁段（背索在锚室内张拉）。
