供电系统的分类

1)TN-C供电系统。

它的工作零线兼做接零保护线。

这种供电系统就是平常所说的三相四线制。

但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。

如果中性线断线，则保护接零的漏电设备外壳带电。

因此这种供电系统存在着一定缺点。

2)TN-S供电系统。

它是把工作零线N和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。

它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。

应该特别指出，PE线不许断线。

在供电末端应将PE线做重复接地。

3)TN-C-S供电系统。

在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。

施工时应注意：除了总箱处外，其他各处均不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线。

Pe 线也不得进入漏电保护器，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。

不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。

因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。

低压配电系统解决方案我国发电厂的发电机组输出额定电压为3.15～20KV。

为了减少线路能耗、压降，以及节约有色金属和降低线路工程造价，必须经发电厂中的升压变电所升压至35～500KV，再由高压输电线传送到受电区域变电所，降压至6～10KV，经高压配电线送到用户配电变电所降压至380V低压，供用电设备使用。

低压配电系统系统图基本如下：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）根据接地方式的不同，统一规定，称为TT 系统、TN 系统、IT 系统。

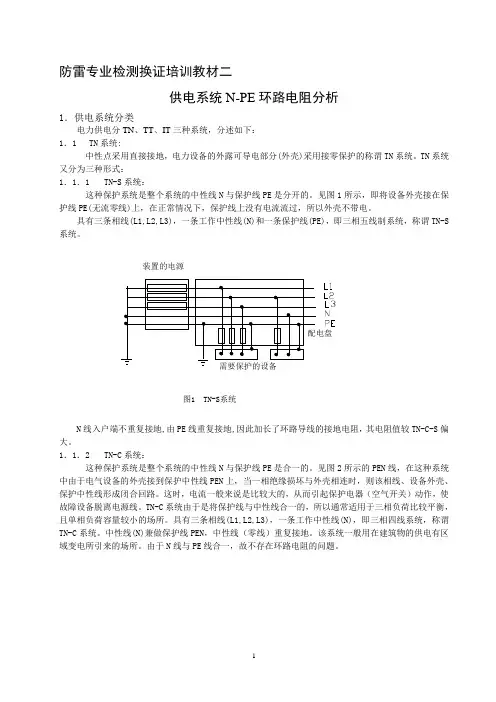

防雷专业检测换证培训教材二供电系统N-PE环路电阻分析1．供电系统分类电力供电分TN、TT、IT三种系统，分述如下：1．1TN系统:中性点采用直接接地，电力设备的外露可导电部分(外壳)采用接零保护的称谓TN系统。

TN系统又分为三种形式：1．1．1TN-S系统：这种保护系统是整个系统的中性线N与保护线PE是分开的。

见图1所示，即将设备外壳接在保护线PE(无流零线)上，在正常情况下，保护线上没有电流流过，所以外壳不带电。

具有三条相线(L1,L2,L3)，一条工作中性线(N)和一条保护线(PE)，即三相五线制系统，称谓TN-S 系统。

N线入户端不重复接地,由PE线重复接地,因此加长了环路导线的接地电阻，其电阻值较TN-C-S偏大。

1．1．2TN-C系统：这种保护系统是整个系统的中性线N与保护线PE是合一的。

见图2所示的PEN线，在这种系统中由于电气设备的外壳接到保护中性线PEN上，当一相绝缘损坏与外壳相连时，则该相线、设备外壳、保护中性线形成闭合回路。

这时，电流一般来说是比较大的，从而引起保护电器（空气开关）动作，使故障设备脱离电源线。

TN-C系统由于是将保护线与中性线合一的，所以通常适用于三相负荷比较平衡，且单相负荷容量较小的场所。

具有三条相线(L1,L2,L3)，一条工作中性线(N)，即三相四线系统，称谓TN-C系统。

中性线(N)兼做保护线PEN，中性线（零线）重复接地。

该系统一般用在建筑物的供电有区域变电所引来的场所。

由于N线与PE线合一，故不存在环路电阻的问题。

1．1．3 TN-C-S系统：该系统中有一部分采用中性线与保护线合一的，局部采用专设的保护线，如图3所示。

具有三条相线(L1,L2,L3)，一条中性线(N)，又有部分电路实行N和PE线分开设置的，称谓TN-C-S 系统，该系统一般在建筑物的供电有区域变电所引来的场所，进户之前采用TN-C系统，进户处重复接地，进户后变成TN-S系统。

由于N线与PE线在入户处重复接地，其环路电阻比TN-S线路缩短，故电阻值也小些。

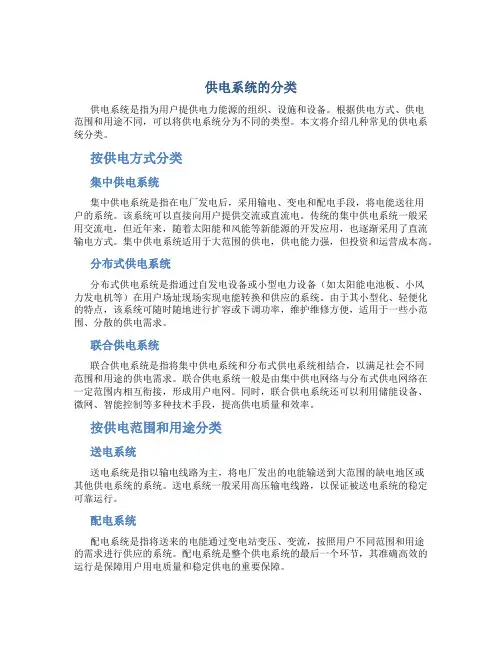

供电系统的分类供电系统是指为用户提供电力能源的组织、设施和设备。

根据供电方式、供电范围和用途不同，可以将供电系统分为不同的类型。

本文将介绍几种常见的供电系统分类。

按供电方式分类集中供电系统集中供电系统是指在电厂发电后，采用输电、变电和配电手段，将电能送往用户的系统。

该系统可以直接向用户提供交流或直流电。

传统的集中供电系统一般采用交流电，但近年来，随着太阳能和风能等新能源的开发应用，也逐渐采用了直流输电方式。

集中供电系统适用于大范围的供电，供电能力强，但投资和运营成本高。

分布式供电系统分布式供电系统是指通过自发电设备或小型电力设备（如太阳能电池板、小风力发电机等）在用户场址现场实现电能转换和供应的系统。

由于其小型化、轻便化的特点，该系统可随时随地进行扩容或下调功率，维护维修方便，适用于一些小范围、分散的供电需求。

联合供电系统联合供电系统是指将集中供电系统和分布式供电系统相结合，以满足社会不同范围和用途的供电需求。

联合供电系统一般是由集中供电网络与分布式供电网络在一定范围内相互衔接，形成用户电网。

同时，联合供电系统还可以利用储能设备、微网、智能控制等多种技术手段，提高供电质量和效率。

按供电范围和用途分类送电系统送电系统是指以输电线路为主，将电厂发出的电能输送到大范围的缺电地区或其他供电系统的系统。

送电系统一般采用高压输电线路，以保证被送电系统的稳定可靠运行。

配电系统配电系统是指将送来的电能通过变电站变压、变流，按照用户不同范围和用途的需求进行供应的系统。

配电系统是整个供电系统的最后一个环节，其准确高效的运行是保障用户用电质量和稳定供电的重要保障。

通信供电系统通信供电系统是指在电力传输和配电过程中要进行监测和控制的各种设备和通信系统，包括各种电缆、绝缘子、电缆桥架等。

该系统在电力供应过程中发挥着极为重要的作用，它不但能够实现对供电系统的精确监测，还能够保障电力运行稳定、可靠。

结语供电系统的分类并不是固定不变的，随着时代的推进和技术的发展，它也在不断地演变和升级。

第一章供电系统概述第一节电力系统与供电系统一、电力系统的构成由发电厂的发电机、升压及降压变电设备、电力网及电能用户（用电设备）组成的系统统称为电力系统。

1．发电厂（1）功能：发电厂是生产电能的场所。

把自然界中的一次能源转换为用户可以直接使用的二次能源——电能。

（2）种类：火力发电厂、水利发电厂、核能发电厂、潮汐发电、地热发电、太阳能发电、风力发电等。

（3）发电设备：发电机。

2．电力网（1）功能：变换电压、传送电能。

（2）组成：由升压和降压变电所和与之对应的电力线路组成。

3．电力用户（用电设备）消耗电能的场所，将电能通过用电设备转换为满足用户需求的其他形式的能量例如：电动机将电能转换为机械能、电热设备将电能转换为热能、照明设备将电能转换为光能等。

二、配电系统的组成1．供电电源配电系统的电源可以取自电力系统的电力网或企业、用户的自备发电机。

2．配电网（1）作用：接受电能、变换电压、分配电能。

（2）组成：由企业或用户的总降压变电所（或高压配电所）、高压输电线路、车间降压变电所（或配电所）、低压配电线路组成。

3．用电设备（1）作用：用电设备是指专门消耗电能的电气设备。

据统计用电设备中70%是电动机类设备，20%左右是照明用电设备。

（2）结构：与电力系统是极其相似的，所不同的是配电系统的电源是电力系统中的电力网，电力系统的用户实际上就是配电系统。

（3）分类：高压用电设备：额定电压在1kV以上。

低压用电设备：额定电压在400V以下。

第二节供电质量供电质量指标是评价供电质量优劣的标准参数。

一、电压偏移1．定义：电压偏移指用电设备的实际端电压偏离其额定电压的百分数。

用公式表示为U－U NU%＝────×100%U N式中U N——用电设备的额定电压，kV；U——用电设备的实际端电压，kV。

2．原因：是系统滞后的无功负荷所引起的系统电压损失。

3．用电设备端子处电压偏移允许值（以额定电压百分数表示）：（1）一般电动机±5%，特殊情况下-10%～+5%。

煤矿综采工作面供电设计说明一、供电系统的分类根据煤矿综采工作面的情况和电压等级，供电系统可以分为高压供电系统和低压供电系统两部分。

1.高压供电系统：2.低压供电系统：低压供电系统主要为井下照明、通风、监控等非主要设备供电。

具体包括配电箱、照明灯具、电缆桥架、插座等。

二、供电系统的设计原则供电系统的设计应遵循以下原则：1.安全可靠：供电系统设计应满足国家相关安全规定，确保供电设备在运行过程中不发生故障，且能够及时发现和排除隐患。

2.合理高效：供电系统设计应根据工作面的实际情况，满足设备运行所需的电能供应，降低能耗，提高供电的效率和质量。

3.经济合理：供电系统的设计应充分考虑成本问题，根据实际需要进行合理配置，避免不必要的浪费。

三、供电系统的具体设计要点1.高压供电系统设计要点：(1)变电站的选择：变电站应选择可靠性高、运行安全稳定的设备，具备过流、过压、短路等保护功能。

(2)高压开关柜的选型：高压开关柜应满足可靠性高、操作简便、经济合理的要求，具备过流、短路等继电保护功能。

(3)高压电缆敷设：应选择符合国家标准的高压电缆，并进行正确敷设，保证电缆的绝缘完好性和安全可靠性。

2.低压供电系统设计要点：(1)配电箱的选型：配电箱应选择品牌可靠、结构合理的产品，具备过载保护、漏电保护等功能。

(2)电缆的选择：应选择符合国家标准的低压电缆，并进行正确敷设和维护，保证电缆的安全可靠性。

(3)照明设计：应根据工作面的具体情况，合理选用照明灯具，并进行合理布局，保证工作面的照明质量，提高工作面的安全性。

四、供电系统的检验和维护程序1.定期检测：供电系统应定期进行综合性能和安全性能的检查，排除存在的故障和隐患。

2.配电设备的定期维护：配电设备应进行定期的保养和维修，并进行记录，以保证设备的安全可靠性。

3.灯具的定期更换：照明灯具应定期进行检查和更换，保证井下的照明质量。

总之，煤矿综采工作面供电设计是煤矿安全生产中的重要环节，其合理的设计能够保证设备的安全高效运行，并提高煤矿的开采效率和安全性。

TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。

上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

建筑供配电分类
建筑供配电是指建筑物内电力系统的设计、安装和维护。

根据电力系统的不同，建筑供配电可以分为以下几类：
1. 高压供电系统：高压供电系统是指供电电压在10kV及以上的电力系统。

该系统通常用于大型建筑物及工业用电。

2. 低压供电系统：低压供电系统是指供电电压在1000V以下的电力系统。

该系统通常用于住宅、小型商业建筑及办公室等场所。

3. 静电防护系统：静电防护系统是指通过接地、碳化等方式防止静电积聚而引起的电火花，从而保护人员及设备安全。

4. 照明系统：照明系统是指为了满足建筑物内部照明需求而设计的电力系统，通常包括室内及室外照明。

5. 消防电力系统：消防电力系统是指为了满足建筑物内消防安全需求而设计的电力系统，通常包括消防水泵、喷淋系统等。

6. 备用电力系统：备用电力系统是为了保障建筑物内电力系统的稳定运行，而设计的备用电源系统，通常包括发电机组、UPS 等。

在建筑供配电的设计和安装中，需要充分考虑使用场合、负荷容量和设备要求等因素，以保证电力系统的稳定安全运行。

同时，还需要严格遵守相关的建筑、电气安全规范和标准，确保建筑供配电系统的合法性和安全性。

- 1 -。

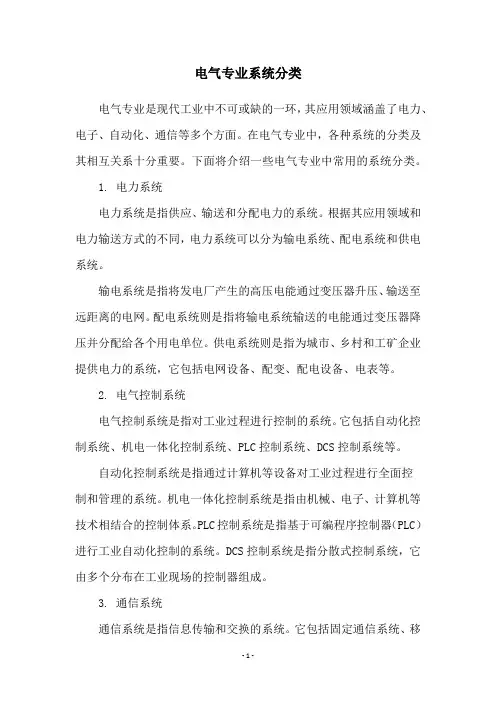

电气专业系统分类电气专业是现代工业中不可或缺的一环，其应用领域涵盖了电力、电子、自动化、通信等多个方面。

在电气专业中，各种系统的分类及其相互关系十分重要。

下面将介绍一些电气专业中常用的系统分类。

1. 电力系统电力系统是指供应、输送和分配电力的系统。

根据其应用领域和电力输送方式的不同，电力系统可以分为输电系统、配电系统和供电系统。

输电系统是指将发电厂产生的高压电能通过变压器升压、输送至远距离的电网。

配电系统则是指将输电系统输送的电能通过变压器降压并分配给各个用电单位。

供电系统则是指为城市、乡村和工矿企业提供电力的系统，它包括电网设备、配变、配电设备、电表等。

2. 电气控制系统电气控制系统是指对工业过程进行控制的系统。

它包括自动化控制系统、机电一体化控制系统、PLC控制系统、DCS控制系统等。

自动化控制系统是指通过计算机等设备对工业过程进行全面控制和管理的系统。

机电一体化控制系统是指由机械、电子、计算机等技术相结合的控制体系。

PLC控制系统是指基于可编程序控制器（PLC）进行工业自动化控制的系统。

DCS控制系统是指分散式控制系统，它由多个分布在工业现场的控制器组成。

3. 通信系统通信系统是指信息传输和交换的系统。

它包括固定通信系统、移动通信系统、卫星通信系统、宽带通信系统等。

固定通信系统是指通过固定的通信线路进行信息传输的系统，如电话、传真等。

移动通信系统是指通过无线电波进行信息传输的系统，如移动电话等。

卫星通信系统是指利用卫星进行信息传输的系统。

宽带通信系统是指高速的信息传输系统，如光纤通信等。

以上是电气专业中常用的系统分类，了解这些系统的分类及其相互关系对于电气工程师和技术人员来说非常重要。

1) TN-C 供电系统。

它的工作零线兼做接零保护线。

这类供电系统就是平时所说的三相四线制。

可是假如三相负荷不均衡时，零线上有不均衡电流，所以保护线所连结的电气设施金属外壳有必定电位。

假如中性线断线，则保护接零的漏电设施外壳带电。

所以这类供电系统存在着必定弊端。

2)TN-S供电系统。

它是把工作零线N 和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。

它的长处是专用保护线上无电流，此线特意承接故障电流，保证其保护装置动作。

应当特别指出，PE 线不准断线。

在供电尾端应将PE 线做重复接地。

3)TN-C-S供电系统。

在建筑施工现场假如与外单位共用一台变压器或本施工现场变压器中性点没有接出 PE 线，是三相四线制供电，而施工现场一定采纳专用保护线PE 时，可在施工现场总箱中零线做重复接地后引出一根专用PE 线，这类系统就称为TN-C-S 供电系统。

施工时应注意：除了总箱处外，其他各处均不得把N 线和 PE 线连结， PE 线上不准安装开关和熔断器，也不得把大地兼做PE 线。

Pe 线也不得进入漏电保护器，因为线路尾端的漏电保护器动作，会使前级漏电保护器动作。

不论采纳保护接地仍是保护接零，一定注意：在同一系统中不一样意对一部分设施采纳接地，对另一部分采纳接零。

因为在同一系统中，假如有的设施采纳接地，有的设施采纳接零，则当采纳接地的设施发生碰壳时，零线电位将高升，而使全部接零的设施外壳都带上危险的电压。

低压配电系统解决方案我国发电厂的发电机组输出额定电压为 3.15 ～20KV。

为了减少线路能耗、压降，以及节俭有色金属和降低线路工程造价，一定经发电厂中的升压变电所升压至 35～ 500KV，再由高压输电线传递到受电地区变电所，降压至6～ 10KV，经高压配电线送到用户配电变电所降压至 380V 低压，供用电设施使用。

低压配电系统系统图基本以下：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

电力供电系统分类转自：雷雷的度窝建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会(IEC)对此作了统一规定，称为TT系统、TN系统、IT系统。

其中TN系统又分为TN-C、TN-S、TN-C-S系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT系统、TN-C系统→TN-C-S系统→TN-S系统、IT系统(一)工程供电的基本方式根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

1、TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，如图1-1所示。

这种供电系统的特点如下。

①当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器(自动开关)不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

②当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

③TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

2、TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

①一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

供电系统分类有哪些供电系统分类详解导读矿井供电线路和变电、配电设备组成的系统。

矿井对供电系统的主要要求是安全可靠。

地面供电系统包括地面变电所和高、低压配电网。

供电系统分类有哪些：矿山供电系统矿井供电线路和变电、配电设备组成的系统。

矿井对供电系统的主要要求是安全可靠。

地面供电系统包括地面变电所和高、低压配电网。

供电系统分类有哪些：城市供电系统由供电电源、各级电压的电力网络组成的系统，是为现代城市提供能源的基础设施之一。

城市供电系统规划是城市总体规划的组成部分。

供电系统分类有哪些：电力牵引供电系统电气化铁路向电力机车供给牵引用电能的系统。

主要由牵引变电所和接触网组成。

牵引变电所将电力系统通过高压输电线送来的电能加以降压和变流后输送给接触网，以供给沿线路行驶的电力机车。

供电系统分类有哪些：供电系统阻抗定义从公共连接点看进去的供电系统的阻抗称为供电系统阻抗。

供电系统分类有哪些：供电系统谐波概述供电系统谐波的定义是对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部分电量称为谐波。

供电系统分类有哪些：星形连接将三相电源或负载中每相的末端接在一起形成一个中性点，并再从每相的始端引出端线的连接方式。

供电系统分类有哪些：间谐波简介把含有供电系统设计运行频率（我国是50HZ）非整数倍频率的电压或电流定义为间谐波。

供电系统分类有哪些：飞机电气系统飞机的供电系统和各种用电设备的总称。

供电系统包括飞机电源系统和飞机配电系统，前者用于产生和调节电能；后者用以分配和管理电能。

（）找方案，就选猜你喜欢：弱电机房日常维护方案直流供电系统设备有哪些智能化弱电工程安装流程方案我国五种供电系统的优缺点解析供配电系统与供电系统区别有哪些-全文完-。

一、低压配电系统的分类根据IEC规定，按保护接地的型式不同，低压配电系统分为三类：1.TN系统2.TT系统3.IT系统1）TN系统与TT系统属于三相四线制系统，IT系统属于三相三线制系统。

2）TN系统和TT系统都是中性点直接接地系统，且都引有中性线。

3）IT系统电源中性点不接地或经1000Ω阻抗接地，而且通常不引出中性线。

二、TN系统的分类与特点1.TN系统中设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）均采用与公共的保护线（PE线）或保护中性线（PEN线）相连接的方式。

2.在我国380/220V低压配电系统，广泛采用TN系统，即属于中性点直接接地的运行方式，而且引出有中性线N或保护线PE。

这种系统的安全保护性能较好：一旦发生单相接地故障时，便形成单相短路，单相短路电流将使断路器或熔断器动作而切除故障电路，以免发生人身伤亡及电气设备毁坏事故。

3.TN系统的分类，根据工作零线N与保护零线PE是否分开，TN系统又可分为三种：1）TN-C系统：①系统的中性线N和保护线PE合为一根PEN线，电气设备的金属外壳与PEN线相连。

②在我国应用最普遍。

2）TN-S系统①系统的中性线N和保护线PE是分开的，所有设备的金属外壳均与公共PE线相连。

②正常时PE上无电流，因此各设备不会产生电磁干扰，所以适用于数据处理和精密检测装置使用。

③N和PE分开，则当N断线也不影响PE线上设备防触电要求，故安全性高。

④缺点是用材料多，投资大。

在我国应用不多。

3）TN-C-S系统①这种系统前边为TN-C系统，后边为TN-S系统（或部分为TN-S系统）。

它兼有两系统的优点，适于配电系统末端环境较差或有数据处理设备的场所。

三、TT系统的特点：①TT系统中性点直接接地，设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）接至与中性点接地点无关的接地极。

②该系统在国外应用较广泛，在我国很少采用。

一、低压配电系统的分类根据IEC规定，按保护接地的型式不同，低压配电系统分为三类：1.TN系统2.TT系统3.IT系统1）TN系统与TT系统属于三相四线制系统，IT系统属于三相三线制系统。

2）TN系统和TT系统都是中性点直接接地系统，且都引有中性线。

3）IT系统电源中性点不接地或经1000Ω阻抗接地，而且通常不引出中性线。

二、TN系统的分类与特点1.TN系统中设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）均采用与公共的保护线（PE线）或保护中性线（PEN线）相连接的方式。

2.在我国380/220V低压配电系统，广泛采用TN系统，即属于中性点直接接地的运行方式，而且引出有中性线N或保护线PE。

这种系统的安全保护性能较好：一旦发生单相接地故障时，便形成单相短路，单相短路电流将使断路器或熔断器动作而切除故障电路，以免发生人身伤亡及电气设备毁坏事故。

3.TN系统的分类，根据工作零线N与保护零线PE是否分开，TN系统又可分为三种：1）TN-C系统：①系统的中性线N和保护线PE合为一根PEN线，电气设备的金属外壳与PEN线相连。

②在我国应用最普遍。

2）TN-S系统①系统的中性线N和保护线PE是分开的，所有设备的金属外壳均与公共PE线相连。

②正常时PE上无电流，因此各设备不会产生电磁干扰，所以适用于数据处理和精密检测装置使用。

③N和PE分开，则当N断线也不影响PE线上设备防触电要求，故安全性高。

④缺点是用材料多，投资大。

在我国应用不多。

3）TN-C-S系统①这种系统前边为TN-C系统，后边为TN-S系统（或部分为TN-S系统）。

它兼有两系统的优点，适于配电系统末端环境较差或有数据处理设备的场所。

三、TT系统的特点：①TT系统中性点直接接地，设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）接至与中性点接地点无关的接地极。

②该系统在国外应用较广泛，在我国很少采用。

配电系统分类配电系统是电力系统的重要组成部分，主要用于将高电压的电能进行变压、分支、隔离、控制等处理，最终将电能输送到各个用电终端。

根据其功能和用途的不同，配电系统可以分为以下几类：高压配电系统高压配电系统是将发电厂的输出电能进行变压、分支、控制等处理之后，输送到各个分站、变电站的电力系统。

其中，220kV、110kV、66kV、35kV、10kV等属于高压配电系统，其输电线路通常采用铁塔或者电杆搭建，具有输电距离远、输送电量大等特点。

中压配电系统中压配电系统是将发电厂输送过来的高压交流电通过变压器降压至400V /690V的电力系统，主要用于供电给各个大型供电设施，如工厂、商场、高层建筑、公共交通等。

其输电线路通常采用电缆敷设，具有输电距离短、输送电量中等等特点。

低压配电系统低压配电系统是将中压配电系统输送过来的电能通过二次变压器再次降压至220V / 380V的电力系统，主要用于供电给各种家庭、小型企业等用电终端。

由于输电距离短，输送电量相对较小，所以低压配电系统通常采用电缆或集中布线等方式进行敷设。

级配电系统级配电系统即分级供电系统，与传统的配电系统不同的是，它根据用电设备的特点采用多个不同电压等级的配电线路，以匹配各电器的电源需求，从而实现精细化供电。

级配电系统主要应用于大型商场、博物馆、实验室等场所。

智能配电系统智能配电系统是指通过先进的电力监控技术、计算机技术、通讯技术等手段对配电系统进行综合管理和控制，实现高效能、安全可靠、节能环保的供电方式。

智能配电系统可应用于智能建筑、智慧城市等场所。

，配电系统是电力系统中非常重要的组成部分，不同类型的配电系统应用于不同的场所，其技术原理和特点也有所不同。

随着科技的不断发展，各种新型配电技术也不断涌现，未来的配电系统发展前景广阔。

市政供电系统的设计规范要求市政供电系统的设计是建筑工程中至关重要的一部分，其规范要求直接关系到供电质量和电网安全。

本文将从供电系统的分类以及设计规范等方面进行论述。

一、供电系统的分类市政供电系统按照不同的用途和功能可以分为三类：低压供电系统、中压供电系统和高压供电系统。

1. 低压供电系统：主要用于公共建筑、商铺和住宅小区等地方，通常采用单相或三相低压供电方式。

设计时应根据用电负荷和线路长度合理选择电缆断面及敷设方式，并满足相应国家和地方的技术标准要求。

2. 中压供电系统：主要用于大型商业综合体、工业区和城市特定区域等场所，采用中压供电方式。

设计时需要考虑负荷能力、电缆长度和电缆损耗等因素，确保供电稳定可靠。

3. 高压供电系统：主要用于发电厂、变电站以及电网主干线路等场所，采用高压供电方式。

设计时需要充分考虑电气设备的选择和配置，以及安全防护设施的设置。

二、设计规范要求市政供电系统的设计应遵循一系列规范要求，以确保供电系统的可靠性、安全性和经济性。

1. 电缆规范：设计人员应遵循国家和地方的相关电缆规范要求，选择合适的电缆断面和材料，并合理进行电缆敷设和保护。

2. 负荷计算：根据供电系统的使用情况和负荷特点，进行准确的负荷计算，确保供电系统满足日常用电需求，并预留一定的负荷余量。

3. 线路敷设：在进行线路敷设时，应保持线路的整洁美观，避免线路过长或交叉布置，以减少电缆损耗和故障发生的可能性。

4. 接地系统：供电系统的接地设计应符合国家和地方的规范要求，确保接地电阻符合安全标准，防止电压过高对人身安全和设备运行造成的危害。

5. 电气设备选择：对于市政供电系统中的电气设备，应选择符合国家标准的产品，并根据实际情况进行配置，以满足供电系统的要求。

三、供电系统的运维管理除了设计规范要求外，供电系统的运维管理也至关重要，在系统建设完成后需要进行日常巡检、设备维护和故障处理等工作，以确保供电系统的正常运行。

1. 巡检保养：定期巡视供电系统的设备和线路，及时发现并处理异常情况，包括线路老化、设备故障和接地电阻过高等问题。

安全工程师安全生产技术指导：井下电网电压等级安全工程师安全生产技术指导：井下电网电压等级不少考生已经开始进入了2017安全工程师考试的备考状态，为了帮助大家更好地进行复习，店铺整理了安全生产技术指导之井下电网电压等级的内容，希望能对大家有帮助，更多内容请关注应届毕业生网!在满足电力用户对供电可靠性要求的同时，又照顾供电的经济性，这是合理的供电原则之一。

无论在国民经济中还是煤矿企业中，不同的用电户对供电的可靠性要求不完全相同，因此通常将它们分为三类：一类负荷、二类负荷、三类负荷。

由于煤矿生产是井下作业，生产场所空间狭小，空气潮湿，顶板有压力，井下有涌水而且还有瓦斯和煤尘。

特别是采掘工作面，电气设备移动频繁，负荷变化大;大型采掘设备直接启动，强大的电流冲击着电网，因此，矿井供电必须保证安全、可靠、经济，且有良好的供电质量和供电能力。

一、矿井供电的基本要求1、供电可靠。

即要求供电不中断。

对煤矿的供电一旦中断，不仅会造成全矿停产，而且会导致保证矿井安全生产的一些重要设备(如水泵、通风机)停止运转，危及矿井及井下工人的安全。

因此，为保证矿井安全生产，要求煤矿实行连续供电。

2、供电安全。

电能有它的特殊性，使用中稍有疏忽，就会导致人身触电、电火灾等事故的发生。

煤矿主要是地下作业，工作环境和地面有很大的差别，特别是存在有爆炸危险的瓦斯和煤尘，因而不仅发生人身触电和电火灾的可能性比地面大，而且会导致瓦斯、煤尘爆炸严重后果。

因此，煤矿供电必须保证安全，严格遵守《煤矿安全规程》的有关规定。

3、有良好的供电质量。

这主要是指供电频率和供电电压偏离额定值的幅度不超过允许的范围。

否则，电气设备的远行情况将会显著恶化，甚至损坏电气设备。

我国规定一般电力设备使用的交流供电标准频率为50赫兹。

偏差不超过±0.2～±0.5。

电压不超过±7%。

4、有足够的供电能力。

这不仅要求电力系统或发电厂能供给煤矿充足的电量，而且要求矿井供电系统的各项供电设施，具有足够的供电能力。
