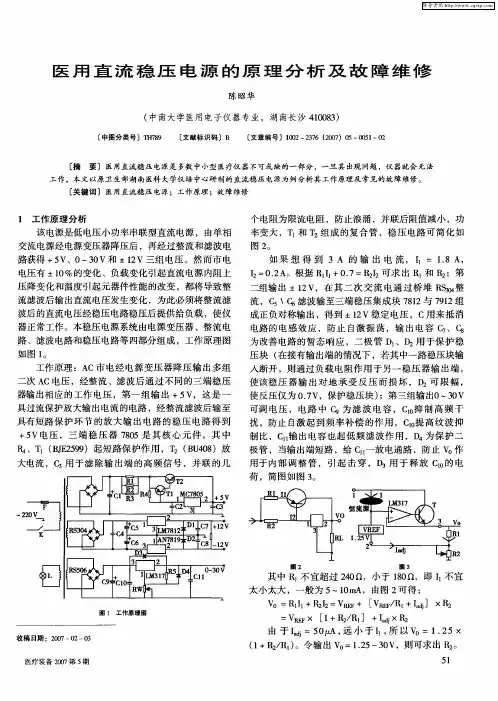

直流稳压电源维修

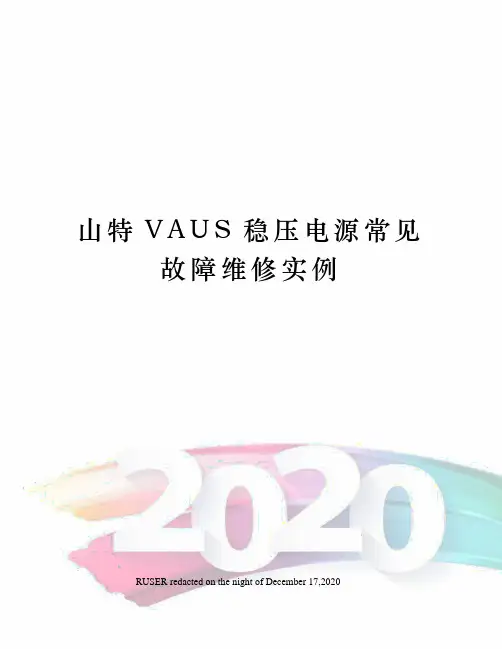

山特V A U S稳压电源常见故障维修实例RUSER redacted on the night of December 17,2020故障现象一:市电供电正常时，逆变时有输出，但输出电压偏高至275V分析与维修:根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。

电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。

只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。

以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知，市电电压的高低取决于继电器S3～S8的吸合状态。

先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V 市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。

更换T3，开机运行，故障排除。

在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。

二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为、⑨脚电压为，此时高压保护电路不起动。

逐一仔细查看高压保护电路的每一元器件，均无故障。

适当调整电位器RP8，当下调至某一数值(减少)时，高压保护电路突然正常起动。

由此可知，电源高压保护电路的电压偏高，须重新调整。

将电源的输入端接在交流调压器上，输出端接在电压表上。

然后将调压器的电压值慢慢地从175v升至250v，并记录下此过程中输出电压最大值是230v。

当输出电压是235v时，沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。

注意，当高压保护电路出现故障，输出电压为220v±5%时，是无法仅凭肉眼观察到的。

因此在使用时要定期检查高压保护电路是否正常。

故障现象二:停电时，逆变不工作分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。

打开机盖，将其取出充电，故障排除。

145ＯＣＣＵＰＡＴＩＯＮ2016 03技术与应用A PPLICATION直流稳压电源在手机维修中的应用文／周秀花摘 要：本文主要讲述直流稳压电源的功能及其在手机维修过程中的应用，重点分析中职学生如何利用维修电源快速判断手机不开机的故障范围。

关键词：直流稳压电源　电流　故障范围一、直流稳压电源的功能介绍直流维修电源能给负载提供稳定且可调的稳压直流电。

手机维修中的直流稳压电源有指针式和数显式两种，在维修中较常用的是指针式直流稳压电源，因为这种电源便于观察故障手机的电流变化情况，可以根据电流法确定故障的范围，达到速修的目的。

面板功能介绍如下。

1.电源开关用于稳压电源的输出电压的开和关。

2.直流电压表盘用V 表示，主要用于观察输出电压值，给手机加电时一般调在3.6～4.2V 之间。

3.直流电流表盘用A/mA 表示。

在手机维修中，常用于观察电流值的大小，也就是手机维修中常用的方法——电流法，它是通过观察直流电流表盘上指针变化状态来判断手机故障点的所在位置。

4.电压调节旋钮用来调节输出电压的大小。

5.红表笔正电压输出端口连接线的红色夹子或红色钩子与手机的正极连接。

黄色钩子接手机电池类型检测脚，蓝色钩子接手机电池温度检测脚。

6.黑表笔负电压输出端口与手机的负极（地端）连接，连接线的黑色夹子或黑色钩子与手机的负极连接。

二、直流稳压电源在手机维修中的应用1.电流法手机维修中，维修的方法众多，而对于中职学生的三年级学生来说，已经能够熟练地掌握万用表的使用，因此学生也能借助维修电源，采用电流法判断手机故障的范围。

电流法是手机维修中常用的方法，在维修手机不开机的故障时应用得最多。

它是从稳压直流电源的电流表指针的变化来确定手机故障的方法。

2.手机开机的正常电流包括开机电流、搜网电流、发射电流以及待机电流。

（1）开机电流。

开机电流是指加电后，按下手机开机键时的电流，正常的开机电流一般为0～120mA ，但也要注意不同类型手机的正常开机电流会有所差别。

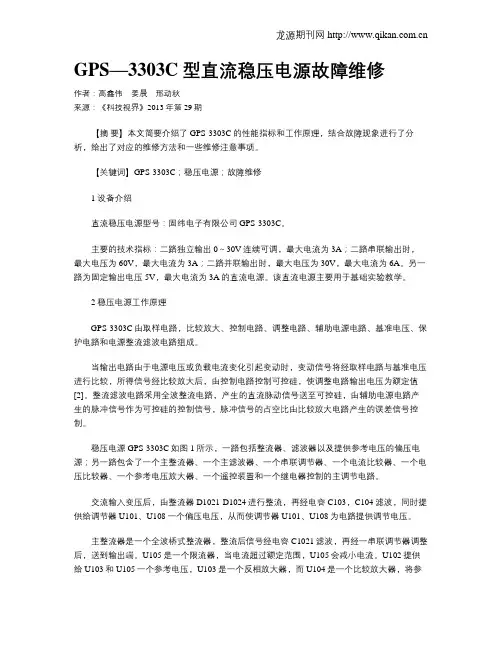

GPS—3303C型直流稳压电源故障维修作者：高鑫伟姜晨邢动秋来源：《科技视界》2013年第29期【摘要】本文简要介绍了GPS-3303C的性能指标和工作原理，结合故障现象进行了分析，给出了对应的维修方法和一些维修注意事项。

【关键词】GPS-3303C；稳压电源；故障维修1 设备介绍直流稳压电源型号：固纬电子有限公司GPS-3303C。

主要的技术指标：二路独立输出0～30V连续可调，最大电流为 3A；二路串联输出时，最大电压为60V，最大电流为3A；二路并联输出时，最大电压为30V，最大电流为6A。

另一路为固定输出电压5V，最大电流为3A的直流电源。

该直流电源主要用于基础实验教学。

2 稳压电源工作原理GPS-3303C由取样电路，比较放大、控制电路、调整电路、辅助电源电路、基准电压、保护电路和电源整流滤波电路组成。

当输出电路由于电源电压或负载电流变化引起变动时，变动信号将经取样电路与基准电压进行比较，所得信号经比较放大后，由控制电路控制可控硅，使调整电路输出电压为额定值[2]。

整流滤波电路采用全波整流电路，产生的直流脉动信号送至可控硅，由辅助电源电路产生的脉冲信号作为可控硅的控制信号，脉冲信号的占空比由比较放大电路产生的误差信号控制。

稳压电源GPS-3303C如图1所示，一路包括整流器、滤波器以及提供参考电压的偏压电源；另一路包含了一个主整流器、一个主滤波器、一个串联调节器、一个电流比较器、一个电压比较器、一个参考电压放大器、一个遥控装置和一个继电器控制的主调节电路。

交流输入变压后，由整流器D1021-D1024进行整流，再经电容 C103，C104滤波，同时提供给调节器U101、U108一个偏压电压，从而使调节器U101、U108为电路提供调节电压。

主整流器是一个全波桥式整流器，整流后信号经电容C1021滤波，再经一串联调节器调整后，送到输出端。

U105是一个限流器，当电流超过额定范围，U105会减小电流。

直流稳压电源操作及保养规程一、直流稳压电源的操作规程：1.在使用直流稳压电源之前，首先确保电源接地可靠。

2.使用前需要检查电源的电压、电流和负载能力是否符合使用要求，并确认电源开关处于关闭状态。

3.接通电源前，应确认负载端是否有正常的接线，并通过仪表确认负载无短路。

4.打开电源开关，逐步旋转电流和电压调节旋钮，将电流、电压调节至适当的数值。

5.当需要关闭电源时，先调至最小数值，再关闭电源开关。

避免突然断电造成设备损坏。

6.在正常操作过程中，不得轻易改变电流、电压的数值，以免造成设备损坏或危险。

7.在使用过程中，应定期检查电源的工作状态，并随时关注仪表的指示。

8.如发现设备异常，应立即切断电源，并检查故障原因。

9.使用后应及时关闭电源，并断开设备与电源的连接。

二、直流稳压电源的保养规程：1.在使用电源之前，应清洁电源外观，避免灰尘和杂物进入电源。

2.定期对电源进行外观清洁，并用专用布擦拭表面。

3.对于电源内部的清洁和维护，需要有专业技术人员进行。

4.定期检查电源的连接线是否松动，如有松动应及时拧紧。

5.定期检查电源的散热情况，确保电源正常运行。

6.长期不使用电源时，应将其放置在干燥、通风的地方，避免潮湿和腐蚀。

8.定期检查和清洁电源内部的滤波器和散热器。

9.每年至少进行一次全面的检修，检查电源的各项参数和功能是否正常。

10.在运输电源时，应注意轻拿轻放，避免碰撞和摔落。

总结起来，直流稳压电源的操作和保养规程主要包括正确的使用步骤、定期的检查和清洁工作、及时的维修和保养，以及注意电源的环境和运输安全等。

在日常使用和保养中，要确保电源正常运行，避免故障和安全事故的发生。

直流可调稳压电源的故障排查和维修方法直流可调稳压电源是一种广泛应用于电子设备中的电源设备，其作用是提供稳定的直流电压输出。

然而，在长期使用过程中，不可避免会出现一些故障情况。

本文将介绍直流可调稳压电源的常见故障情况以及相应的排查和维修方法。

一、无输出故障1. 检查输入电源：首先，确认输入电源是否正常接通，并检查其电压稳定性。

如果输入电源的电压异常，可以尝试更换或修复电源输入。

2. 检查输出调节器：如果输入电源正常，但仍无法输出稳定的电压，可能是调节器出现故障。

检查调节器的连接是否良好，排查并修复可能存在的接触不良或线路破损问题。

3. 检查电子元件：如果以上步骤仍无法解决无输出问题，可能是电源内部的电子元件损坏。

检查关键元件，如稳压管、电容器等，是否存在烧坏、漏液等情况。

如有需要，更换损坏的元件。

二、输出电压波动大1. 检查负载情况：输出电压异常波动可能与负载变化较大有关。

检查负载是够稳定，并适当调整负载情况以减小波动。

2. 检查电容器：电容器是稳压电源输出电压平稳的重要元件。

检查电容器是否损坏或漏液，如有需要，更换问题电容器并进行合适的焊接。

3. 检查反馈电路：稳压电源的反馈电路能够对输出电压进行监测和控制。

检查反馈电路的连接情况，确保信号传输通畅。

如果有发现问题，修复或更换电路中的元件。

三、过热故障1. 检查散热器：过热可能是散热器无法有效散热引起的。

检查散热器的连接和散热片是否正常，如有需要，清理灰尘或更换散热器。

2. 检查风扇：风扇在稳压电源散热中起到重要作用。

检查风扇是否运转正常，如果不正常，可以更换故障风扇。

3. 检查工作环境：稳压电源的工作环境也会对其散热产生影响。

确保电源周围空气流通良好，并且避免高温环境下的工作。

四、保护功能触发1. 过流保护：如果直流可调稳压电源进入过流保护状态，可能是负载电流过大。

检查负载是否需要重新调整，以确保电流在稳定范围内。

2. 过压保护：当直流可调稳压电源进入过压保护状态时，可能是输出电压过高。

教学案例9串联型直流稳压电源无输出的故障检修问题描述学校物理实验室中使用的串联型直流稳压电源突然出现无输出的问题，需要进行故障检修。

本文将详细介绍串联型直流稳压电源无输出的故障检修步骤和方法。

故障检修步骤步骤一：确认电源输入1.检查电源插头是否插入插座，并确保插座正常通电。

2.使用万用表测量电源插头的电压，确认电源输入是否正常。

步骤二：检查输入保险丝1.打开电源外壳，找到输入端的保险丝。

2.使用万用表测量保险丝是否断开。

3.如果保险丝断开，更换为相同规格的保险丝。

步骤三：检查电源开关1.检查电源开关是否处于关闭状态。

2.如果电源开关关闭，尝试打开电源开关，观察是否有输出。

步骤四：检查输出端连接1.检查电源输出端连接是否正确。

2.确认输出端连接线是否损坏或断开。

3.如果连接线损坏或断开，更换连接线并重新测试输出。

步骤五：测量输出电压1.使用万用表测量电源输出端的电压。

2.如果输出电压为零或过低，可能是电源内部元件损坏导致的故障。

步骤六：检查电源内部元件1.对电源内部的稳压电路、滤波电容、整流桥等元件进行目测检查。

2.如果发现明显损坏的元件，需要更换为相同规格的元件。

步骤七：检查电源控制电路1.检查电源控制电路是否正常工作。

2.检查控制电路中的电阻、电容和集成电路等元件是否损坏。

3.尝试修复或更换损坏的控制电路元件。

步骤八：检查反馈电路1.检查电源的反馈电路是否正常。

2.确认反馈电路中的电阻、电容和运放等元件是否损坏或失效。

3.修复或更换损坏的反馈电路元件。

步骤九：整体检修1.对电源内部的所有元件和连接线进行全面检查。

2.确认电源的所有设定和调节是否正确。

3.如果仍然无法解决问题，建议将电源送修到专业维修中心。

结论通过以上步骤的检修，应能解决串联型直流稳压电源无输出的故障。

在检修过程中，请务必注意安全措施，避免触电和其他安全事故的发生。

如果无法自行解决问题，建议寻求专业维修人员的帮助。

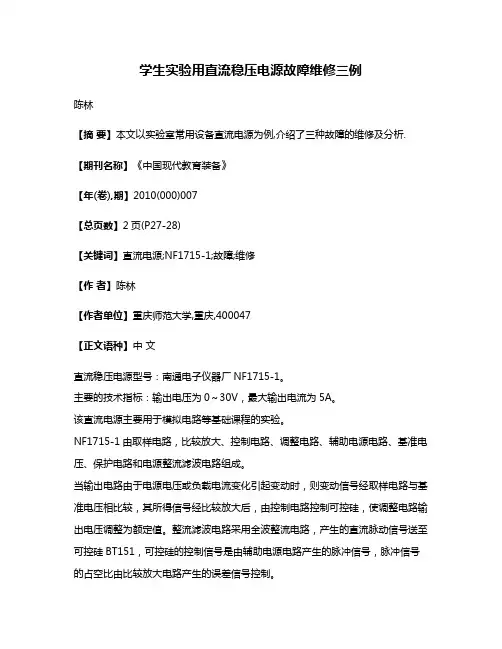

学生实验用直流稳压电源故障维修三例陈林【摘要】本文以实验室常用设备直流电源为例,介绍了三种故障的维修及分析.【期刊名称】《中国现代教育装备》【年(卷),期】2010(000)007【总页数】2页(P27-28)【关键词】直流电源;NF1715-1;故障;维修【作者】陈林【作者单位】重庆师范大学,重庆,400047【正文语种】中文直流稳压电源型号：南通电子仪器厂NF1715-1。

主要的技术指标：输出电压为0～30V，最大输出电流为5A。

该直流电源主要用于模拟电路等基础课程的实验。

NF1715-1由取样电路，比较放大、控制电路、调整电路、辅助电源电路、基准电压、保护电路和电源整流滤波电路组成。

当输出电路由于电源电压或负载电流变化引起变动时，则变动信号经取样电路与基准电压相比较，其所得信号经比较放大后，由控制电路控制可控硅，使调整电路输出电压调整为额定值。

整流滤波电路采用全波整流电路，产生的直流脉动信号送至可控硅BT151，可控硅的控制信号是由辅助电源电路产生的脉冲信号，脉冲信号的占空比由比较放大电路产生的误差信号控制。

现象是输入220V交流电，打开仪器电源开关，扭动电压调整旋钮，刻度盘指针无偏转，始终为零。

检查与分析：从现象判断，该电源没有电压输出。

阅读说明书，该电源具有过流和短路保护，并观察到在电源背部有一保险管插口。

所以，首先想到检查该电源的保险管。

当我们取下保险管时，用肉眼观察，保险丝被烧断，而后用万用表证实保险管被烧坏。

由于保险管上所标示的大小已经模糊，为了确保准确，我们进行了计算：Umax=30V，Imax=5A，P=U•I=150W，Ifuse=P/U≈0.6A。

由此可得取1A的保险管合适。

故障处理：找到1A的保险管换上，通电试机，电源正常，并进行加载实验，电源稳定。

图12.故障二现象同故障一。

检查与分析：有了对故障一的处理，我们也首先检查了该电源的保险管，发现该电源的保险管也被烧毁，我们首先采取更换保险管。

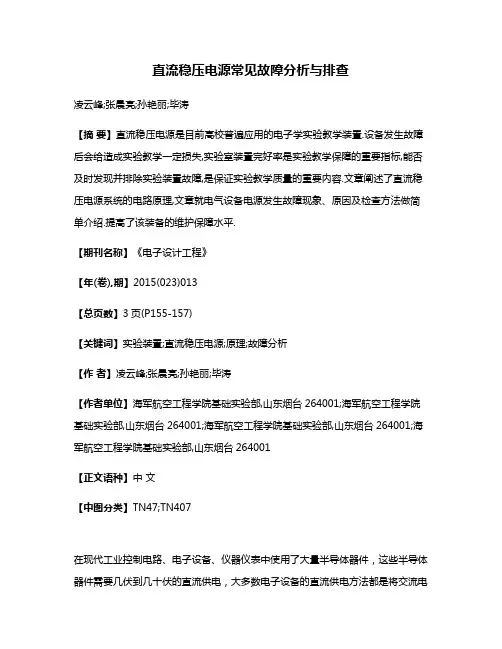

直流稳压电源常见故障分析与排查凌云峰;张晨亮;孙艳丽;毕涛【摘要】直流稳压电源是目前高校普遍应用的电子学实验教学装置.设备发生故障后会给造成实验教学一定损失,实验室装置完好率是实验教学保障的重要指标,能否及时发现并排除实验装置故障,是保证实验教学质量的重要内容.文章阐述了直流稳压电源系统的电路原理,文章就电气设备电源发生故障现象、原因及检查方法做简单介绍.提高了该装备的维护保障水平.【期刊名称】《电子设计工程》【年(卷),期】2015(023)013【总页数】3页(P155-157)【关键词】实验装置;直流稳压电源;原理;故障分析【作者】凌云峰;张晨亮;孙艳丽;毕涛【作者单位】海军航空工程学院基础实验部,山东烟台264001;海军航空工程学院基础实验部,山东烟台264001;海军航空工程学院基础实验部,山东烟台264001;海军航空工程学院基础实验部,山东烟台264001【正文语种】中文【中图分类】TN47;TN407在现代工业控制电路、电子设备、仪器仪表中使用了大量半导体器件，这些半导体器件需要几伏到几十伏的直流供电，大多数电子设备的直流供电方法都是将交流电源经过变压、整流、滤波、稳压等变换为所需的直流电压，完成这种变换任务的电源称为直流稳压电源[1]。

随着电力电子技术的迅速发展，军用以及民用各个领域如教学、科研、生产及维修中大范围的使用直流稳压电源，直流稳压电源是电子技术常用的基本元件，也是大部分现代化电子仪器，各种电子设备的重要组成部分。

根据对以往针对电子设备故障的统计学分析，其故障超过半数以上是由于直流稳压电源的故障造成的，电源一旦发生故障，往往会引起整台设备的瘫痪，造成巨大的经济损失或人员伤亡，故直流稳压电源的可靠性应该受到更高的重视。

我院电工电子实验中心的所有实验设备中几乎都包含有直流稳压电源单元，并且还为数字实验室、低频实验室、高频实验室、电子线路实践实验室相应配备了130 台CA18303D 型直流稳压电源，以供学生学习和使用。

串联型直流稳压电源常见故障分析及检测湖南省沅陵县中等职业技术学校唐立新摘要：通过多年的教学实践得知，直流稳压电源在使用中容易出现输出电压过高且无法调低、过低却无法调高到正常值和输出为零几种故障情况，下面就这几种故障加以简要分析并介绍各故障的检测方法。

关键词：直流稳压电源故障分析检测（以电路输出电压Vo=4V为例分析）一．电路及工作原理：1．电路（如图所示），主要由两部分构成：一是由整流二极管VD1～VD4、电容C1构成整流、滤波部分，其作用是将变压器T次级的交流电转换成直流电；二是由VT1 、VT2构成的复合调整管，比较放大管VT3，稳压二极管VD5、VD6及取样微调电位器RP等构成稳压部分，其作用就是稳定输出电压。

2．工作原理：电源变压器T次级的220V交流电，经过整流二极管VD1～VD4整流，电容C1滤波，获得直流电，输送到稳压部分。

如果输出电压有减小的趋势，VT3基极对地电压减小，其基极电流减小，由Ic=βIb得知VT3集电极电流也减小，集电极对地电压增大。

由于VT3的集电极与VT2的基极是直接耦合的，VT3集电极对地电压增大，也就是VT2的基极对地电压增大，这就使VT1、VT2构成的复合调整管加强导通，管压降（VT1的c-e极间电压）减小，而整流滤波部分输出直流电压不变，VT1、VT2构成的复合管调整管压降减小，就会使整个电路输出电压增大，即抑制电路输出电压减小的趋势，从而维持输出电压不变。

同样，如果输出电压有增大的趋势，通过VT3的作用又使复合调整管的管压降增大，就会使整个电路输出电压降低，即抑制电路输出电压增大的趋势，从而达到维持输出电压不变的目的。

电路稳压过程可表示如下：输出电压有减小的趋势时的稳压过程：输出电压有增大的趋势时的稳压过程：(说明:上图中,箭头向上表示参数增大或升高,箭头向下表示参数减小或降低,Vi表示整流、滤波部分的输出电压，Uce（VT1）表示VT1的集电极和发射极两端的电压，其他依此类推)。

直流稳压电源实验中的常见故障排查与解决方法直流稳压电源在电子实验室中扮演着至关重要的角色。

然而，由于多种原因，它们可能会出现各种故障。

本文将介绍一些常见的故障排查与解决方法，以帮助您在直流稳压电源实验中更加顺利地进行工作。

1. 电源无输出问题当直流稳压电源失去输出时，首先要检查以下几个方面：- 输入电源是否正常：检查电源插头是否紧固，电源线是否受损，并使用万用表测量输入电源的电压是否稳定。

- 输出端是否短路：检查直流稳压电源输出端是否因连接不良或线路短路而无法输出电压。

- 保护功能是否触发：一些直流稳压电源配备了过载保护、过温保护等功能，如果这些保护功能触发，电源将停止输出。

在这种情况下，应检查负载是否超过电源额定功率，或者是否需要等待电源降温。

2. 电源输出电压波动问题在直流稳压电源输出电压存在波动的情况下，可以考虑以下几个解决方法：- 检查输入电源的稳定性：如果输入电源存在波动，这可能会传导到输出端。

尝试使用稳定的输入电源或添加滤波电容来减小波动。

- 检查连接线路：检查电源与负载之间的连接是否牢固可靠，尤其是接地线是否连接良好。

松动或不良的连接可能会导致电压波动。

- 负载问题：某些负载对电源电压更敏感，如果负载变化较大，可能会导致电源电压波动。

尝试使用更稳定的负载。

3. 过热保护触发问题在实验过程中，如果直流稳压电源频繁触发过热保护，可以考虑以下几个解决方法：- 改善散热条件：检查电源周围的散热条件，确保通风良好。

清除电源周围的堆积物，确保散热片或风扇没有阻塞。

- 降低功率负载：如果负载功率过高，电源可能会因过热而停止工作。

尝试降低负载功率或使用额定功率更高的电源。

- 延长冷却时间：过热保护触发后，直流稳压电源会停止输出并冷却一段时间。

在重新启动之前，请确保给电源足够的冷却时间。

4. 输出电流异常问题当直流稳压电源输出电流异常时，可以进行以下排查和解决方法：- 检查负载连接：检查负载与电源之间的连接是否正常。

直流稳压电源操作规程第一章总则第一条为了保证直流稳压电源的安全运行，确保人身安全和设备的正常使用，制定本操作规程。

第二条本操作规程适用于直流稳压电源的操作和维护。

第三条直流稳压电源的操作人员应严格按照本操作规程进行操作，并遵守相关安全操作规定。

第四条直流稳压电源操作人员应具备相关的操作技能和知识，经过培训合格后方可操作。

第五条直流稳压电源操作人员应定期进行安全知识和操作技能的培训，做到熟悉并掌握相关操作规程和应急处理措施。

第六条直流稳压电源的操作人员应服从现场负责人的指挥和管理。

第七条在进行直流稳压电源的操作前，操作人员应先了解设备的工作原理、结构和性能，并检查设备的运行状况。

第二章操作规程第八条直流稳压电源的操作人员应确保电源的工作环境干燥、通风良好，设备周围无易燃物和易爆物。

第九条操作人员应定期对设备进行检查，发现问题及时处理，确保设备的正常运行。

第十条在操作直流稳压电源前，操作人员应先检查设备的电源线是否良好，防止电源线出现漏电和短路导致的事故。

第十一条操作人员应使用符合标准的电源插头和插座，并确保插头的接触良好，没有生锈和破损。

第十二条操作人员应根据设备的要求，选取适当的工作电压和电流，避免超负荷运行，影响设备寿命和稳定性。

第十三条操作人员应先打开设备的电源开关，并根据设备的要求进行预热。

第十四条操作人员应根据设备的工作要求将负载端和电源端正确连接，避免错误连接导致的设备损坏。

第十五条操作人员应根据设备的工作要求设置电流和电压调节，确保电流和电压的稳定输出。

第十六条操作人员应定期检查设备的输出电流和电压，确保符合设备的要求。

第十七条操作人员应及时处理设备故障和报警，采取相应的应急措施，确保设备的安全运行。

第十八条操作人员应定期进行设备的维护和保养，包括清洁设备、紧固连接件的检查和维修，以确保设备的正常使用。

第十九条操作人员应按照设备的工作要求进行设备的关机和断电操作，同时注意切勿改变设备的参数和设置。

UTP1303/UTP1305/UTP3303/UTP3305/UTP3603直流稳压电源使用说明书一、 安全1、安全预防措施请特别注意阅读这些安全预防措施。

这些安全措施是为了保护你的电源免受损坏。

这些安全信息适用于所有的操作者和服务人员。

2、警告申明注意：指使用正确的操作或维护程序，以防止设备或其他财产受损坏或破坏警告：请注意潜在的危险，这需要正确的做法和操作，以免受到人身伤害。

安全标识：注意保护性接地端子二、 面板特征1、前面板介绍图2-1 UTP3303/UTP3305/UTP3603前面板示意图①POWER：电源开关；②输出端子：正极(＋)为红色，负极(－)为黑色，接地端为绿色；③电压显示：指示输出电压值；④电流显示：指示输出电流值；⑤电压（CV）指示灯：处于恒压工作状态时灯亮；⑥电流（CC）指示灯：处于恒流工作状态时灯亮；⑦电压调节旋钮：用来调节的输出电压；⑧⑨电流调节旋钮：用来调节的输出电流；⑩输出指示灯：当按下OUTPUT按钮时此灯亮；○11输出开关： ON/OFF开关用来表示输出状态○12跟踪模式按键（TRACKING）：两个按键可分别选择INDEP（独立模式），SERIES（串联模式），PARALLEL（并联模式），两按键的操作如下：a）当两个按键都未按下时，为INDEP独立模式，CH1和CH2分别为各自独立输出电压。

b）当上面的开关按下而下面的开关未按下，为SERIES串联跟踪模式。

c）当两个按键同时按下时，为PARALLEL并联跟踪模式。

○135V/3A过载指示灯：当CH3路输出端的负载超过额定值时灯亮。

图2-2 UTP1303/UTP1305前面板示意图①POWER：电源开关；②输出端子：正极(＋)为红色，负极(－)为黑色，接地端为绿色；③电压显示：指示输出电压值；④电流显示：指示输出电流值；⑤电压（CV）指示灯：处于恒压工作状态时灯亮；⑥电流（CC）指示灯：处于恒流工作状态时灯亮；⑦电压粗调旋钮：用来粗调输出电压；⑧电压微调旋钮：用来微调输出电压；⑨电流调节旋钮：用来调节输出电流；2、后面板介绍图3-2 后板图及说明①电压选择开关：改变电压选择开关到需要的电源电压位置；②输入端保险丝座：含有在用和备用2只保险丝；③交流电源输入端子：连接交流电源到仪器的电源供电器上。

常见的直流电源故障有哪些-解决直流电源常见故障的方法常见的直流电源故障有哪些-解决直流电源常见故障的方法直流系统的故障可能会引起所供馈线回路的连锁故障,因此正确、及时地消除直流系统故障缺陷十分重要。

下面，店铺为大家分享解决直流电源常见故障的方法，希望对大家有所帮助!电源负载能力差电源负载能力差是一个常见的故障，一般都是出现在老式或是工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。

此外还有稳压二极管发热漏电，整流二极管损坏等。

维修方法：用万用表着重检查一下稳压二极管，高压滤波电容，限流电阻有无变质等再仔细检查一下电路板上的所有焊点是否开焊，虚接等。

把开焊的焊点重新焊牢，更换变质的元器件，一般故障即可排除。

无直流电压输出，但保险丝完好这种现象说明开关电源未工作，或者工作后进入了保护状态。

维修方法：首先应判断一下开关电源的主控芯片UC3842是否处在工作状态或已经损坏。

判断方法是这样的：加电测UC3842的第7脚对地电压，若测第8脚有+5V电压，1，2，4，6脚也有不同的电压，则说明电路已起振，UC3842基本正常;若7脚电压低，其余管脚无电压或不波动，则UC3842已损坏。

UC3842芯片损坏最常见的是6，7脚对地击穿，5，7脚对地击穿和1，7脚对地击穿。

如果这几只脚都为击穿，而开关电源还是不能正常启动，则UC3842必坏，应直接更换。

若判断芯片未坏，则就着重检查开关功率管的栅极(G极)的`限流电阻是否开焊，虚接，变值，变质以及开关功率管本身是否性能不良。

除此之外，电源输出线也有可能断线或接触不良也会造成这种故障。

因此在维修时也应注意检查一下。

有直流电压输出，但输出电压过高这种故障往往来自于稳压取样和稳压控制电路出现故障所致。

在开关电源中，直流输出、取样电阻、误差取样放大器(如LM324，LM358等)、光耦合器(PC817)、电源控制芯片(UC3842)等电路共同构成了一个闭合的控制环路，任何一处出问题都会导致输出电压升高。

直流电源闪烁维修直流电源闪烁是一种常见的电器故障，给我们的生活带来了不便。

下面我将详细介绍如何维修直流电源闪烁的问题。

我们需要了解为什么直流电源会闪烁。

直流电源闪烁通常是由于电源内部元件损坏或连接线路接触不良所引起的。

在维修之前，我们需要确保电源的输入和输出连接正确，并检查连接线路是否有松动或断裂。

如果连接线路没有问题，我们可以尝试以下方法进行维修。

首先，关闭电源开关，并拔掉电源插头。

然后，打开电源外壳，仔细检查电源内部元件是否有明显的损坏，如烧焦、变形或脱落等。

如果有，需要更换损坏的元件，并确保安装正确。

如果元件没有损坏，我们可以检查电源的散热情况。

过热也会导致电源闪烁。

确保电源周围的散热孔通畅，并清洁灰尘和杂物。

如果电源内部有风扇，检查风扇是否正常工作，如有需要，可以更换故障的风扇。

我们还可以检查电源的输入电压和输出电流是否稳定。

使用万用表测量输入电压是否在额定范围内，如果不稳定，可能是电源供电不足或供电线路负载过重。

此时，可以尝试更换电源或减少负载。

还可以检查电源输出的电流是否稳定。

如果输出电流不稳定，可能是电源电路中的电容元件老化或损坏所致。

可以使用万用表或示波器测量输出电流的波动情况，并根据测量结果进行相应的修复。

我们需要重新组装电源，并再次检查连接线路是否牢固。

如果一切正常，可以重新插上电源插头，打开电源开关，观察电源是否闪烁。

如果问题得到解决，电源应该会正常工作。

维修直流电源闪烁问题需要仔细检查连接线路、内部元件、散热情况、输入电压和输出电流等方面。

只要我们耐心仔细地进行检查和修复，相信可以解决这一问题，保证电源的正常运行。

希望以上方法对大家能有所帮助。

WYK直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类一、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。

直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源，就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。

二、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。

非稳定直流电源如图a，稳定直流电源如图b，交流电源如图c：三、分类分类原则按输出电压及电流的大小分类：1、小功率U0≦60 I0≦10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U0≦60 10A≦I0≦100A低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。

3、高压电源U0＞60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。

4、大功率电源U0≦50V I0≥150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300等。

第二节直流稳压电源常用集成块简介1、运算放大器a、运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。

如图所示：b、放大器的特点：1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之，接近负电源电压。

2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节直流稳压稳流原理1、概述WYK系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。
