发动机润滑系统教案一、教学目标1.了解发动机润滑系统的作用和构成2.了解不同类型的发动机润滑系统的特点和优缺点3.掌握发动机润滑系统的维护和保养方法二、教学内容1.发动机润滑系统的作用和构成a.发动机润滑系统的作用：减少摩擦，冷却发动机内部零件，清洗排出杂物，减少噪音b.润滑系统的构成：润滑油泵、滤清器、散热器、润滑油冷却器、油封等2.不同类型的发动机润滑系统的特点和优缺点a.干式润滑系统：特点是油气分离，发动机运行稳定，缺点是油温升高b.湿式润滑系统：特点是油气混合，油温稳定，缺点是油耗较高3.发动机润滑系统的维护和保养方法a.定期更换润滑油和滤清器b.保持润滑油的正常油位c.注意发动机冷却器的清洁和通风d.及时检修和更换发动机油封三、教学步骤1.导入：通过视频和图片展示发动机润滑系统的作用和重要性，引起学生兴趣2.讲解发动机润滑系统的作用和构成，引导学生思考为什么需要润滑系统以及润滑系统中的各个组成部分的作用3.讲解不同类型的发动机润滑系统的特点和优缺点，让学生对比分析不同类型的润滑系统的适用情况4.讲解发动机润滑系统的维护和保养方法，并通过实例分析维护不当可能导致的故障和损坏5.组织学生进行小组讨论，让学生根据所学内容，讨论发动机润滑系统的重要性和维护保养方法，并形成小结6.作业：要求学生撰写一篇关于发动机润滑系统的维护和保养方法的小论文，字数不少于500字7.课堂总结：回顾本节课的重点内容，检查学生的学习效果，解答学生的问题。

四、教学手段1.多媒体课件：用于展示发动机润滑系统的图片和视频2.小组讨论：通过小组讨论提高学生思考和分析问题的能力3.课堂互动：鼓励学生参与课堂讨论，提问和解答问题五、教学评价1.观察学生的课堂表现，包括是否积极参与讨论，提问和解答问题的能力2.阅读学生的小论文，评估学生对发动机润滑系统维护和保养方法的掌握程度六、教学拓展1.组织学生进行实地考察，参观汽车修理店或汽车生产厂家，了解发动机润滑系统的实际运行和维护情况2.组织学生进行发动机润滑系统的维修和保养实验，培养学生实际操作的能力3.组织学生进行发动机润滑系统的案例分析。

任务5 发动机润滑系统的维护【技能目标】1.熟悉发动机润滑系统的维护。

2.学会正确检查发动机润滑油油面高度。

3.学会正确检查发动机润滑油质量。

4.学会正确更换机油滤清器。

【技能训练】一、发动机润滑系统的作用及组成发动机润滑系统主要有润滑、清洁、散热、密封和防锈等作用。

发动机润滑系统主要由油底壳、机油集滤器、机油泵、安全阀、机油滤清器、主油道、气缸体、缸盖上的分油道、机油压力传感器以及机油压力表或机油压灯等组成。

二、检查发动机润机油液位（1）起动发动机，并运行至正常工作温度，熄火后放置10 min 再进行检查。

（2）拔出机油标尺用干净的抹布擦拭干净后，插回原位，插到底停留片刻之后拔出。

检查发动机的油面高度是否在机油标尺“MIN”和“MAX”两个刻度线之间。

（3）如果机油量不足，需补充相同牌号机油到正常液位。

反之，则应抽取一部分机油，直到液位符合标准。

三、检查发动机润滑油质量发动机润滑油质量的鉴别方法有以下三种：1 搓捻鉴别法用机油标尺取出油底壳中的少许机油，放在手指上搓捻。

搓捻时，若有黏稠感觉，并有拉丝现象，说明机油未变质，仍可继续使用，否则应进行更换。

2 油尺鉴别法抽出机油标尺对着光亮处观察刻度线是否清晰，当透过机油看不清油尺上的刻线时，说明机油过脏，需立即更换。

3 油滴检查法在滤纸上滴一滴油底壳中的机油，若油滴中心沉积环很大，呈黑褐色且均匀无颗粒，周围黄色浸润很小，说明机油变质应更换。

若油滴中心沉积环小且颜色较浅，周围的黄色浸润痕迹较大，表明机油还可使用。

四、补充机油当发现机油量不足时，应添加相同型号的机油。

拧开发动机汽缸盖上的加油孔盖，将机油从注油口注入发动机，然后用机油标尺检查液位，切记机油液位不可超过机油标尺上限标记“MAX”。

五、检查发动机润滑系统是否漏油起动发动机从怠速到中速运转几分钟，关闭发动机后举升汽车，检查润滑系统（接头）有无漏油现象，若有渗漏，应按扭力要求（例如，铁制油底壳紧固螺栓扭力为0.5 N 左右）紧固各连接处螺栓，再起动发动机进行检查，必要时需拆检机油滤清器油封胶圈。

发动机润滑系的维护教案发动机润滑系统的维护教案【章节1：引言】1.1 教案目的本教案旨在向维修人员介绍发动机润滑系统的基本原理和维护方法，从而提供他们正确维护发动机润滑系统的指导。

1.2 适用范围本教案适用于各类内燃机的润滑系统维护，包括汽车发动机、船舶发动机以及工程机械等。

【章节2：发动机润滑系统的工作原理】2.1 发动机润滑系统组成2.1.1 润滑油箱2.1.2 润滑油泵2.1.3 滤清器2.1.4 润滑油冷却器2.1.5 润滑油喷嘴2.1.6 润滑油管路2.1.7 润滑油压力传感器2.1.8 润滑油稀释器2.2 润滑系统工作原理2.2.1 发动机润滑油的循环过程2.2.2 润滑油的主要功能2.2.3 发动机润滑系统的工作参数【章节3：维护前的准备工作】3.1 工具和设备的准备3.2 安全措施的落实3.3 对润滑系统的检查【章节4：润滑系统的日常维护】4.1 润滑油的选择4.2 润滑油的更换周期4.3 润滑油滤清器的更换4.4 润滑油泵的维护4.5 润滑油冷却器的清洗4.6 润滑油喷嘴的清洗与调整【章节5：常见故障排除】5.1 润滑油过滤不良5.2 润滑油泵失效5.3 润滑油冷却器堵塞5.4 润滑油喷嘴堵塞5.5 润滑油稀释器故障【章节6：附件】6.1 发动机润滑系统维护记录表案例6.2 发动机润滑系统工作原理图【章节7：法律名词及注释】7.1 润滑油标准7.2 润滑油压力传感器检测方法7.3 润滑油稀释器的工作原理及检修方法【章节8：致谢】感谢专家们在本教案编写过程中提供的宝贵意见和支持。

【附件】1. 发动机润滑系统维护记录表案例.docx2. 发动机润滑系统工作原理图.jpg【法律名词及注释】1. 润滑油标准：润滑油的性能指标和质量要求的规定。

根据国家标准GB/T 11115进行检测和评定。

2. 润滑油压力传感器检测方法：用于检测润滑油压力传感器是否正常工作的方法，一般采用电压法或阻抗法。

发动机润滑系统维护教学设计教学设计：发动机润滑系统维护一、教学目标1.了解发动机润滑系统的作用和组成部分。

2.掌握发动机润滑系统的正常使用和维护方法。

3.掌握常见润滑系统故障的排除方法。

二、教学内容1.发动机润滑系统的作用2.发动机润滑系统的组成部分3.发动机润滑系统的正常使用和维护方法4.常见润滑系统故障的排除方法三、教学过程1.导入（5分钟）导入发动机润滑系统的概念，引发学生对于发动机润滑系统重要性的思考。

2.知识讲解（20分钟）讲解发动机润滑系统的作用、组成部分以及正常使用和维护方法。

-发动机润滑系统的作用：减少气缸与活塞之间的磨擦，降低发动机运行时的摩擦阻力，保护发动机各个部件免受磨损。

-发动机润滑系统的组成部分：包括发动机油泵、油滤器、冷却器等。

-发动机润滑系统的正常使用和维护方法：包括定期检查润滑油的质量和油位、定期更换机油和油滤器等。

3.实例分析（30分钟）通过实际案例分析，让学生了解常见润滑系统故障的排除方法。

如：机油泵失效、油泵阀体卡塞等。

4.实践操作（25分钟）现场展示如何进行润滑系统的维护。

具体步骤如下：-检查机油质量：将油尺插入油箱，检查油位高度和机油是否变黑。

-更换机油和油滤器：打开机油排放阀，放出旧油，然后用扳手拧下油滤器，用新的油滤器替换，再加入新机油。

-检查泄漏：启动发动机，检查是否有泄漏现象。

-检查油压：用相应的工具检测发动机的油压。

5.小结（10分钟）对本节课所学的内容进行小结，并进行提问检测学生的掌握情况。

根据学生的回答进行订正和总结。

四、教学设计要点1.重点讲解发动机润滑系统的作用、组成部分以及正常使用和维护方法。

2.利用案例分析的方法，让学生了解常见润滑系统故障的排除方法。

3.在实践操作环节，学生要亲自动手进行发动机润滑系统的维护，巩固所学知识。

4.在小结环节对本节课所学的内容进行小结，并进行提问检测学生的掌握情况。

五、教学反思本节课通过结合理论讲解、案例分析和实践操作的形式，让学生全面了解了发动机润滑系统的作用、组成部分以及正常使用和维护方法。

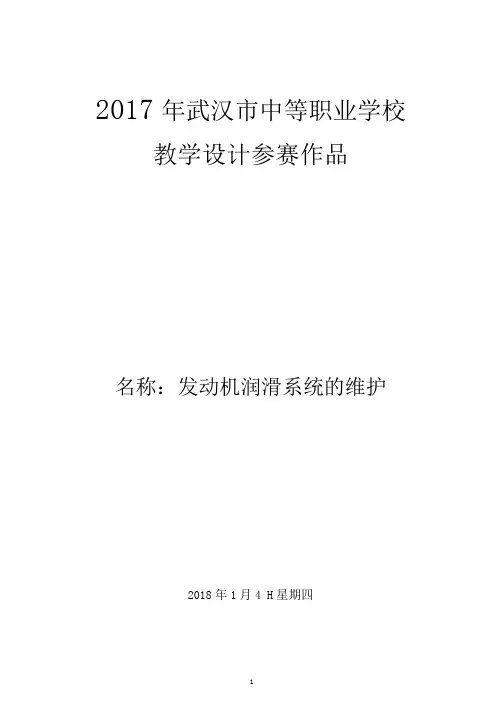

2017年武汉市中等职业学校教学设计参赛作品名称：发动机润滑系统的维护2018年1月4 H星期四教学班级：汽运16301班本课圉绕“发动机润滑系统的维护”展开，学生通过线下手机移动终端的学习.讨论、老师课 堂的讲解和动手训练，在消化吸收收集的资料的前捉下•针对特定车型完成“发动机润滑系统 课文主耍分成了以下几个部分: K 让供生把与本子:习任务有关的知识点和技能点进行学习，使学生知道为什么要更换机油及 机油滤清器、什么时候需耍更换机油和机油滤清器、如何更换机油和机油滤清器？ 2、老师通过录播系统给7生展现更换机油及机油滤清器的操作流程和注意事项，让学生能恵 观的进行学习和参考•便于学生能熟练和规范的掌握更换机油及机油滤清器（这是本节课的重 学生对新鲜爭物喜欢探究、酷爱移动终端、自助学习的意识淡漠等.在日常的教学中.学生总 是想方设法的去玩手机，老师也是想方设法的去“收缴”手机，但是效果往往不尽如人意.在 这里我认为：我认为堵不如疏，合埋引导学生应用手机完成学习任务，为老师所用，才为上策。

知识与技能目标： L 知道为什么需要定期更换机油和机油滤清器; 2・知道什么时候需要更换机油和机油滤清器: 3・知道如何更换机油和机油滤清器: 4・会更换机油和机油滤清器。

1・通过观看微课视频、讨论和听讲，掌握更换机油和机油滤清器的原W.周期和方法: 2•通过移动终端的应用，引导学生合理使用手机，使之参与到互动和学习过程中: 3•通过培养助教，以师傅带徒弟的形式促动技能训练，完成教学目标。

情感态度与价值观： 1 •通过反复训练、狠抓细节和严格耍求培养工匠精神。

更换机油和机油滤清器的规范课程汽车维护 发动机润滑系统的维护 教学时数课型 •体化课程 教学方法任务驱动教学法、翻转课堂教学 教学设计2017-2018学年第一学期 教材分析学情分析教学目标过程与方法： 教学重难点重点： 更换机油和机油滤清器操作 难点：工具准备：、翼子板布、前格柵布、防护5件套、车轮挡块、世达150件套、风动扳手、游标设备准备：爱丽舍轿车-举升机和抽拙设缶，按5 I ：位配备;场地准禺：一体化教学场地，分讨论区、实践学习区.配备高速无线网络。

一、教学目标1. 知识目标：- 理解发动机维护的基本概念和重要性。

- 掌握发动机维护的基本流程和操作方法。

- 了解发动机常见故障及其预防措施。

2. 技能目标：- 能够熟练使用发动机维护工具。

- 能够正确进行发动机的清洁、润滑和更换零件等操作。

- 能够识别和排除发动机的简单故障。

3. 情感目标：- 培养学生对汽车发动机维护的兴趣和责任感。

- 增强学生的团队协作意识和安全意识。

二、教学内容1. 发动机维护概述- 发动机维护的定义和重要性- 发动机维护的分类和内容2. 发动机维护工具及设备- 常用发动机维护工具的种类和用途- 发动机维护设备的操作方法3. 发动机清洁与润滑- 发动机清洁的重要性和方法- 发动机润滑系统的结构和润滑油的更换4. 发动机零件更换- 发动机常见零件的种类和更换方法- 更换零件时的注意事项5. 发动机故障诊断与排除- 发动机常见故障的诊断方法- 发动机故障排除的步骤和技巧三、教学方法1. 讲授法：讲解发动机维护的基本知识和操作方法。

2. 演示法：通过实际操作演示发动机维护的步骤和技巧。

3. 练习法：学生分组进行发动机维护操作练习。

4. 案例分析法：分析发动机故障案例，提高学生的故障诊断能力。

四、教学过程1. 导入- 引入发动机维护的重要性，激发学生的学习兴趣。

2. 讲解- 讲解发动机维护的基本知识和操作方法。

3. 演示- 演示发动机维护的步骤和技巧。

4. 练习- 学生分组进行发动机维护操作练习。

5. 案例分析- 分析发动机故障案例，提高学生的故障诊断能力。

6. 总结- 总结发动机维护的关键点和注意事项。

五、教学评价1. 课堂表现：观察学生的参与度和学习态度。

2. 操作技能：评估学生发动机维护操作的熟练程度。

3. 故障诊断：评估学生识别和排除发动机故障的能力。

4. 课后作业：布置与发动机维护相关的作业，巩固所学知识。

六、教学资源1. 教材：《汽车发动机维护与维修》2. 教学视频：发动机维护操作视频3. 实训设备：发动机维护工具、设备、发动机拆装台等4. 教学课件：发动机维护教案课件通过本教案的实施，使学生掌握发动机维护的基本知识和操作技能，提高学生的实践能力和综合素质。

《润滑系统维护与保养》课程单元教学设计单元教学进度设计（简表）（步骤要扼要完整，用于看设计的全局）1.1什么是汽车转向系统用来改变或保持汽车行驶或倒退方向的一系列装置称为汽车转向系统(steering system)。

汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。

汽车转向系统对汽车的行驶安全至关重要，因此汽车转向系统的零件都称为保安件。

汽车转向系统和制动系统都是汽车安全必须要重视的两个系统。

1.2汽车转向系统概述汽车在行驶的过程中,需按驾驶员的意志改变其行驶方向。

就轮式汽车而言,实现汽车转向的方法是, 驾驶员通过一套专设的机构,使汽车转向桥(一般是前桥)上的车轮(转向轮)相对于汽车纵横线偏转一定角度。

这一套用来改变或恢复汽车行驶方向的专设机构，即称为汽车转向系统。

汽车转向系统分为两大类：机械转向系统和动力转向系统。

机械转向系统：完全靠驾驶员手力操纵的转向系统。

动力转向系统：借助动力来操纵的转向系统。

动力转向系统又可分为液压动力转向系统和电动助力动力转向系统。

1.3转向系统简介及工作原理机械转向系以驾驶员的体力作为转向能源，其中所有传力件都是机械的。

机械转向系由转向操纵机构、转向器和转向传动机构三大部分组成（如图1-1）。

图1-1向系统结构上图是一种机械式转向系统。

驾驶员对转向盘施加的转向力矩通过转向轴输入转向器。

从转向盘到转向传动轴这一系列零件即属于转向操纵机构。

作为减速传动装置的转向器中有级减速传动副。

经转向器放大后的力矩和减速后的运动传到转向横拉杆，再传给固定于转向节上的转向节臂，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。

这里，转向横拉杆和转向节臂属于转向传动机构。

1.3.1转向操纵机构图1-2转向操纵机构由方向盘、转向轴、转向管柱等组成，它的作用是将驾驶员转动转向盘的操纵力传给转向器。

图1-31.3.2.机械转向器机械转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。
