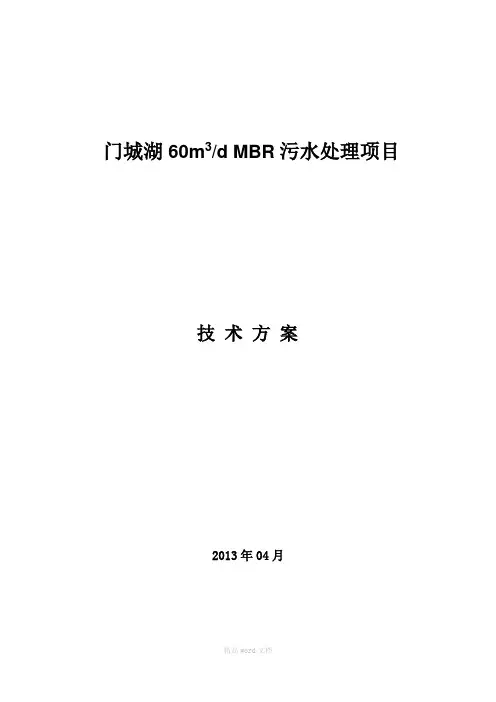

门城湖60m3/d MBR污水处理项目
技术方案
2013年04月
目录
1概述 (4)
1.1工程建设规模 (4)
1.2设计进、出水水质 (4)
1.3设计原则 (4)
1.4范围划分 (4)
2工艺流程 (6)
2.1工艺流程 (6)
2.2外置压力式MBR工艺描述 (7)
2.3外置压力式MBR与浸没式MBR的比较 (8)
3工艺设计 (12)
3.1现有设施的利用和新增设施 (12)
3.1.1现有设施的利用 (12)
3.1.2新增设施 (12)
3.2系统设计参数 (12)
3.3工艺设计 (12)
3.3.1污水格栅 (12)
3.3.2化粪池 (13)
3.3.3调节池 (13)
3.3.4可移动式MBR装置 (13)
4运行及自动控制 (15)
4.1设计原则 (15)
4.2仪表配置要求 (15)
4.2.1在线流量表 (15)
4.2.2压力表 (15)
4.2.3液位计 (15)
4.3控制系统的构成和功能 (15)
4.3.1控制方式 (15)
4.3.2控制系统的功能 (16)
5耗定额、化学品规格及产品成本 (17)
5.1消耗定额 (17)
5.2化学品规格 (17)
5.2.1柠檬酸 (17)
5.2.2次氯酸钠 (17)
5.3产品成本 (17)
5.3.1基础数据 (17)
5.3.2产品成本 (18)
6设备清单 (19)
1 概述
1.1 工程建设规模
根据要求，本项目的建设规模为，设计进水流量60m3/d。
设计进水温度12-25℃（其它相关的指标见进出水水质）。
1.2 设计进、出水水质
设计进、出水水质如表1-1所示：
表1-1 进出水水质指标
1.3 设计原则
本项目设计遵循以下原则
（1）关键产水水质达到GB18918一级A标准，具体见表1-1；
（2）严格遵守国家关于环保、职业安全卫生、消防和节能等方面的规定；
（3）采用合理的工艺和控制水平，确保出水水质和生产安全可靠；
（4）贯彻节约用地，节约投资的原则；
（5）合理布置，精心设计，节省工程建设投资，加快工程建设进度。1.4 范围划分
乙方范围：
乙方负责粗格栅、调节池水泵、可移动式MBR装置（含生化池、MBR机组）等相关设备，以及供货设备（粗格栅除外）以及设备与设备之间的管道的安
装、调试，具体供货设备详见第6章：设备清单。
甲方范围：
粗格栅的安装；
提供可移动式MBR机组的地面平整工作；
负责提供380V电源至可移动式MBR装置内配电柜。
MBR产水从可移动式MBR装置至门城湖公园的管道安装。
2 工艺流程
2.1 工艺流程
本项目采用金科蓝泰MBR净水机组，总体工艺为外置压力式MBR工艺。
膜-生物反应器（Membrane-Bioreactor,简称MBR）是一种将膜分离技术与传统污水生物处理工艺有机结合的新型高效污水处理与回用工艺，近年来在国际水处理技术领域日益得到广泛关注。在国内再生水处理工程中也得到了较大的推广和应用。膜生物反应器具有如下特点：
●产水率高，处理后出水可全部回用；
●处理效率高，出水水质优良稳定，处理出水几乎不含SS，极其清
澈，感观好。可直接作为生活杂用水回用；
●运行灵活，对水质水量的变化适应性很强。尤其对于一些新建社
区或季节性的度假场所，即使进水量远低于设计水量，通过PLC
编程调节运行周期，使运行不受影响；
●工艺流程简单，结构紧凑，占地少，适用于任何场合；
●易于完全实现自动化，无需专人负责运行维护；
●剩余污泥产量低。
来水先经过粗格栅预处理后，进入调节池进行水质水量均衡。调节池出水用泵提升至生化部分，生化池内的活性污泥混合液经进水循环泵送入膜组件，风机在膜组件内进行曝气，形成错流循环。膜出水在出水泵的作用下，进入膜产水箱。为减缓膜污染的发展，出水泵运行一定时间后，启动反冲洗泵，对膜组件进行反冲洗。当膜污染发展到一定程度后，分别投加一定量的柠檬酸和次氯酸钠，对膜组件进行化学强化清洗。
MBR出水先进入膜产水箱，膜产水箱兼作反洗水箱用；MBR工艺产生的污泥量非常少，定期将污泥排到附近的化粪池；排空水定期排至附近的化粪池。
2.2 外置压力式MBR工艺描述
好氧池内的活性污泥混合液经进水循环泵送入膜组件，风机在膜组件内进行曝气，形成错流循环。膜出水在出水泵的作用下，进入膜产水箱；而循环液则回到好氧池。
由于回流活性污泥回流至缺氧区，已硝化的混合液再回流到缺氧池前端，在这里部分硝酸盐通过反硝化转化成为氮气以达到除氮的目的。为了提高生物反硝化的效果，缺氧池设计成推流形式。
MBR系统示意图
MBR工程照片
在外置压力式MBR的运行中，生化曝气池内的活性污泥混合液经进水循环泵送入膜组件，风机在膜组件内进行曝气，形成错流循环。膜出水在出水泵的作用下，进入膜产水箱。为减缓膜污染的发展，出水泵运行一定时间后，启动反冲洗泵，对膜组件进行反冲洗。当膜污染发展到一定程度后，分别投加一定量的柠檬酸和次氯酸钠，对膜组件进行化学强化清洗。
系统全自动化运行，设有流量传感器、压力传感器等，对运行状况进行实时监测。出水管路设置在线浊度仪，监测系统出水水质的变化，实现自动预警。
工艺特色
1．膜组件强度高，不易出现断丝，出水水质稳定。
相对于其他厂商的中空纤维膜组件，Airlift MBR膜组件，膜丝间有坚固的支撑层，强度高，不易出现断丝、破裂和脱落，从而确保了出水水质的稳定。
2．外置式设计，美观大方，便于膜组件的清洗、更换等，运行管理方便。
外置式膜-生物反应器，膜组件与生物反应器分开，便于膜组件的清洗、更换等，维护操作简单安全，易于控制。
2.3 外置压力式MBR与浸没式MBR的比较
膜生物反应器有两种形式：压力式和浸没式，对于这两种形式的比较如下：
