机械设计基础第10章联接习题解答10-1 试证明具有自锁性的螺旋传动，其效率恒小于50%。

证：η=tg ψ/tg （ψ+ρ） 自锁条件ψ≤ρη≤tg ψ/tg 2ψ=（1-tg 2ψ）/2≤0.5 即50%10-2 试计算M20、M20*1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解: M20 粗牙螺纹 d 2=18.376 P=s=2.5 ψ=tg -1s/(πd 2)=2.48°M20*1.5 细牙螺纹 d 2=19.026 P=s=1.5 ψ=1.44°∴ 细牙螺纹自锁效果好10-3 求螺栓所产生的拉应力为若干？螺栓会不会损坏?解: 材料35 σB =530MPa σS =315MPa (表9-1 p123)螺栓M8 d 1=6.647 d 2=7.188 P=1.25 (表10-1 p135) ψ=3.1683° f ’=0.1 ρ’=tg -1f ’=5.7106°螺母M8 d 0=9 d w =11.5 r f =(d w +d 0)/4=5.125螺纹拧紧时 T=F a [d 2tg(ψ+ρ’)/2+f c r f ]=FL (参考例10-2 p140) ∴ F a =2FL/[ d 2tg(ψ+ρ’) +2f c r f ]=25500 N==214d F a πσ734.85 MPa >σS 螺栓会损坏10-4解: Fa=100kN 梯形螺纹 d=70 d 2=65 P=10 n=4︒==-083.1121d nP tg πψ ρ’=5.711° (1) 648.0)(='+=ρψψηtg tg (2) 86.980)(22='+=ρψtg d F T a Nm (3) 螺杆每转1转 工作台升高S=nP=40螺杆转速 n 杆=υ/S=800/40=20 r/min螺杆功率 W n TT P 205430===杆杆πω (4) 工作台下降时06.305)(22Nm ＞tg d F T a ='-='ρψ 阻力矩(制动力矩) 10-5 求允许的牵引力。

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

《机械设计基础》作业六一齿轮机构姓名 ___________ 班级 ________ 学号 _________ 成绩__________一、填空题：（24分）1、齿轮齿廓上压力角的定义为啮合点受力方向和速度方向之间所夹的锐角，标准压力角的位置在分度圆上，在齿顶圆压力角最大。

2、标准齿轮的概念是m a、ha*、c*四个基本参数为标准值，分度圆齿厚与槽宽相等，具有标准齿顶咼和齿根咼。

3、渐开线齿廓的正确啮合条件是m仁m 2,「1=「2;标准安装条件是分度圆与节圆重合;连续传动条件是应使实际啮合线段大于或等于基圆齿距，此两者之比称为重合度。

4、齿轮传动的实际啮合线为从动轮齿顶与啮合线交点B2，—直啮合到主动轮的齿顶与啮合线的交点B1为止，理论啮合线为两齿轮基圆的内公切线，即啮合极限点N占N2间的线段。

5、与标准齿轮比较，变位齿轮的齿厚、齿顶圆、齿根圆等参数发牛了变化，齿—数、模数、压力角等参数没有发生了变化。

在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚增加；基圆半径不变 :齿根高减小。

6以切削标准齿轮时的位置为基准，刀具的移动距离xm― 为变位量，刀具远离轮心的变位x>0 称正变位。

7、对渐开线直齿圆柱齿轮传动时，如重合度等于 1.3，这表示啮合点在法线方向移动一个法节的距离时，有百分之30 的时间是二对齿啮合，有百分之70的时间是一对齿啮合。

8、对无侧隙啮合的一对正传动齿轮来说，两轮分度圆的相对位置关系是相离____ ，齿顶高降低系数大于零。

9、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的顶线超过了啮合起始点。

10、一对渐开线直齿圆柱齿轮传动,其啮合角的数值与节圆上的压力角总是相等。

二、选择题（14分）1、渐开线在B —的压力角、曲率半径最小。

A.根圆B. 基圆C. 分度圆D.齿顶圆2、一对渐开线直齿圆柱齿轮的啮合线相切于_B ____ 。

A.两分度圆B. 两基圆C. 两齿根圆D.两齿顶圆3、渐开线齿轮的标准压力角可以通过测量—C—得。

本章的习题是按旧书的齿形系数Y F 求解的，新书需将齿形系数改为复合齿形系数Y FS 。

旧书（新书）10-3（10-3） 标准渐开线齿轮的（复合）齿形系数Y F （Y FS ）与什么因素有关？两个直齿圆柱齿轮的模数和齿数分别为m 1=20 mm ，z 1=20；m 2=2 mm ，z 2=20，其（复合）齿形系数是否相等？答：标准渐开线齿轮的（复合）齿形系数Y F （Y FS ）与齿轮的齿数有关，而与模数无关。

由于两个直齿圆柱齿轮的齿数相等，故其（复合）齿形系数是相等的。

10-7（10-6）有一直齿圆柱齿轮传动，允许传递功率P ，若通过热处理方法提高材料的力学性能，使大小齿轮的许用接触应力[σ H2]、[σ H1]各提高30％，试问此传动在不改变工作条件及其他设计参数的情况下，抗疲劳点蚀允许传递的扭矩和允许传递的功率可提高百分之几？解：由齿轮接触疲劳强度条件][≤)1(335H 213H σuba KT u σ±=当大小齿轮的许用接触应力提高30％时，即[] 1.3[]H H σσ'=，在不改变工作条件及其他设计参数的情况下，有[]1[] 1.3H H σσ'==得： 21111.3 1.69T T T '==11 1.69P P T T P P '=''=故允许传递的扭矩和允许传递的功率可提高69％。

10-8（10-7） 单级闭式直齿圆柱齿轮传动，小齿轮的材料为45钢调质，大齿轮材料为ZG310-570正火，P = 4 kW ， n 1=720 r/min ，m =4 mm ，z 1=25，z 2 =73，b 1=84 mm ，b 2 =78 mm ，单向传动，载荷有中等冲击，用电动机驱动，试问这对齿轮传动能否满足强度要求而安全工作。

解 ：⑴ 齿轮材料的许用应力由表 10-1查得小齿轮材料45钢调质，齿面硬度230HBS ；大齿轮ZG310-570正火，齿面硬度180HBS ，齿轮的材料为软齿面齿轮。

第10章连接10-1 试证明具有自锁性的螺旋传动，其效率恒小于50％。

证明：螺旋传动的效率，自锁时有螺旋升角小于等于当量摩擦角，即ψρ'≤，故有，则：其中，。

因此，。

命题得证。

10-2 试计算M120、M20×1.5螺纹的升角，并指出哪种螺纹的自锁性较好。

解：M20螺纹的螺距p＝2.5 mm，由于相同公称直径情况下，螺距小则螺纹升角小，因此M20×1.5的螺纹自锁性较好。

10-3 用12英寸扳手拧紧M8螺栓。

已知螺栓力学性能等级为4.8级，螺纹间摩擦系数f＝0.1，螺母与支承面间摩擦系数f0＝0.12，手掌中心至螺栓轴线的距离l＝240 mm。

试问当手掌施力125 N时，该螺栓所产生的拉应力为若干？螺栓会不会损坏？（由设计手册可查得M8螺母dw＝11.5 mm，d0＝9 mm）。

解：查取手册可知M8螺栓的有关几何参数：螺距p＝1.25 mm，中径d2＝7.188 mm，小径d1＝6.647 mm则其螺纹升角：当量摩擦角：拧紧螺母时力矩：，且T＝FL，代入数据可得此时的轴向载荷：根据已知螺栓等级可得，该螺栓的屈服极限为。

拉应力：因此螺栓会损坏。

10-4 一升降机构承受载荷Fa为100 kN，采用梯形螺纹，d＝70 mm，d2＝65 mm，P＝10 mm，线数n＝4。

支承面采用推力球轴承，升降台的上下移动处采用导向滚轮，它们的摩擦阻力近似为零。

试计算：（1）工作台稳定上升时的效率，已知螺旋副当量摩擦系数为0.10。

（2）稳定上升时加于螺杆上的力矩。

（3）若工作台以800 mm／min的速度上升，试按稳定运转条件求螺杆所需转速和功率。

（4）欲使工作台在载荷Fa作用下等速下降，是否需要制动装置？加于螺杆上的制动力矩应为多少？图10-1解：（1）梯形螺纹的螺纹升角：当量摩擦角：故工作台稳定上升时的效率：。

（2）稳定上升时加于螺杆的力矩：。

（3）螺杆的转速：所需的功率：。

（4）由（1）可知螺纹升角＞当量摩擦角，该梯形螺旋副不具有自锁性。

第十章 齿轮传动10.1渐开线性质有哪些？答：（1）发生线在基圆上滚过的长度等于基圆上被滚过的弧长，即 NK NA=。

（2）因为发生线在基圆上作纯滚动，所以它与基圆的切点N 就是渐开线上K 点的瞬时速度中心，发生线NK 就是渐开线在K 点的法线，同时它也是基圆在N 点的切线。

（3）切点N 是渐开线上K 点的曲率中心，NK 是渐开线上K 点的曲率半径。

离基圆越近，曲率半径越少。

（4）渐开线的形状取决于基圆的大小。

基圆越大，渐开线越平直。

当基圆半径无穷大时，渐开线为直线。

（5）基圆内无渐开线。

10.2何谓齿轮中的分度圆？何谓节圆？二者的直径是否一定相等或一定不相等？答：分度圆为人为定的一个圆。

该圆上的模数为标准值，并且该圆上的压力角也为标准值。

节圆为啮合传动时，以两轮心为圆心，圆心至节点p 的距离为半径所作的圆。

标准齿轮采用标准安装时，节圆与分度圆是相重合的；而采用非标准安装，则节圆与分度圆是不重合的。

对于变位齿轮传动，虽然齿轮的分度圆是不变的，但与节圆是否重合，应根据具体的传动情况所决定。

10.3在加工变位齿轮时，是齿轮上的分度圆与齿条插刀上的节线相切作纯滚动，还是齿轮上的节圆与齿条插刀上的分度线相切作纯滚动？答：是齿轮上的分度圆与齿条插刀上的节线相切。

10.4为了使安装中心距大于标准中心距，可用以下三种方法：（1）应用渐开线齿轮中心距的可分性。

（2）用变位修正的直齿轮传动。

（3）用标准斜齿轮传动。

试比较这三种方法的优劣。

答：（1）此方法简易可行，但平稳性降低，为有侧隙啮合，所以冲击、振动、噪声会加剧。

（2）采用变位齿轮传动，因a a '>，所以应采用正传动。

可使传动机构更加紧凑，提高抗弯强度和齿面接触强度，提高耐磨性，但互换性变差，齿顶变尖，重合度下降也较多。

（3）采用标准斜齿轮传动，结构紧凑，且进入啮合和脱离啮合是一个逐渐的过程，传动平稳，冲击、噪声小，而斜齿轮传动的重合度比直齿轮大，所以传动平稳性好。

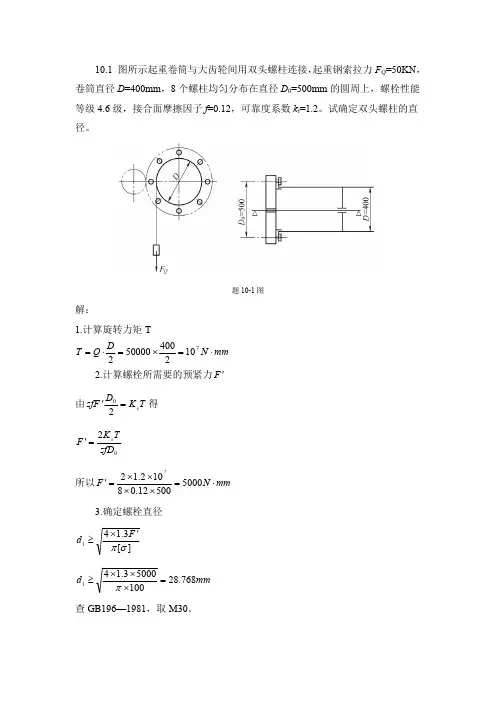

10.1图所示起重卷筒与大齿轮间用双头螺柱连接，起重钢索拉力F Q =50KN ，卷筒直径D =400mm ，8个螺柱均匀分布在直径D 0=500mm 的圆周上，螺栓性能等级4.6级，接合面摩擦因子f =0.12，可靠度系数k f =1.2。

试确定双头螺柱的直径。

题10-1图解：1.计算旋转力矩Tmm N D Q T ⋅=⨯=⋅=71024005000022.计算螺栓所需要的预紧力F '由T K D F zf s ='2得02zfD T K F s ='所以mmN F ⋅=⨯⨯⨯⨯='500050012.08102.1273.确定螺栓直径][3.141σπF d '⨯≥mmd 768.2810050003.141=⨯⨯⨯≥π查GB196—1981，取M30。

10.2图所示气缸盖连接中，已知气缸内压力p 在0～2MPa 之间变化，气缸内径D =500mm ，螺栓分布在直径D 0=650mm 的圆周上，为保证气密性要求，剩余预紧力F ’0=1.8F。

试设计此螺栓组连接。

题10.2图解：设取螺栓数目Z=16或24则单个螺栓所受的轴向工作载荷F 为：单个螺栓所受的总拉力F 2为：所需的螺栓直径d 1：N ..Z D pF N ..Z D pF 17163542445001432425245311645001432422(24)22(16)=⨯⨯⨯===⨯⨯⨯==ππN...F .F F .F F F N ...F .F F .F F F 6745791171635482828156868725245318282811(24)212(16)=⨯==+=+==⨯==+=+=[][][]mm...F .d mm...F .d d F .1385251206745791314314788301205686873143144312(24)12(16)1212=⨯⨯⨯=⨯≥=⨯⨯⨯=⨯≥≤⨯=πσππσπσπσ查表校核螺栓间距t校核应力幅σa ：确定螺栓的数目和尺寸:查表10.3图所示凸缘联轴器，用六个普通螺栓连接，螺栓分布在mm D 100=的圆周上，接合面摩擦系数f =0.16，可靠度系数 1.2f K =，若联轴器传递扭矩为m N .150，试求螺栓螺纹小径。

机械设计基础习题参考答案机械设计基础课程组编武汉科技大学机械自动化学院第2章 平面机构的自由度和速度分析2-1画运动简图。

134522-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

43512 运动产生干涉解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理 ， 改为以下几种结构均可：2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。

b)a)A EMDFELKJIFBCCDBA解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束 2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b) 解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-5 先计算如图所示平面机构的自由度。

并指出图中的复合铰链、局部自由度和虚约束。

ABCDE解答： a) n=7; P l =10; P h =0，F=3⨯7-2 ⨯10 = 1C 处存在复合铰链。

b) n=7; P l =10; P h =0，F=3⨯7-2 ⨯10 = 1BDECAc) n=3; P l =3; P h =2，F=3⨯3 -2 ⨯3-2 = 1 D 处存在局部自由度。

d) n=4; P l =5; P h =1，F=3⨯4 -2 ⨯5-1 = 1A BCDEFGG'HA BDCEFGHIJe) n=6; P l=8; P h=1，F=3⨯6 -2 ⨯8-1 = 1 B处存在局部自由度，G、G'处存在虚约束。

第十章齿轮传动10.1渐开线性质有哪些？。

答：（1）发生线在基圆上滚过的长度等于基圆上被滚过的弧长，即NK=NA （2）因为发生线在基圆上作纯滚动，所以它与基圆的切点N就是渐开线上K点的瞬时速度中心，发生线NK就是渐开线在K点的法线，同时它也是基圆在N点的切线。

（3）切点N是渐开线上K点的曲率中心，NK是渐开线上K点的曲率半径。

离基圆越近，曲率半径越少。

（4）渐开线的形状取决于基圆的大小。

基圆越大，渐开线越平直。

当基圆半径无穷大时，渐开线为直线。

（5）基圆内无渐开线。

10.2何谓齿轮中的分度圆？何谓节圆？二者的直径是否一定相等或一定不相等？答：分度圆为人为定的一个圆。

该圆上的模数为标准值，并且该圆上的压力角也为标准值。

节圆为啮合传动时，以两轮心为圆心，圆心至节点p的距离为半径所作的圆。

标准齿轮采用标准安装时，节圆与分度圆是相重合的；而采用非标准安装，则节圆与分度圆是不重合的。

对于变位齿轮传动，虽然齿轮的分度圆是不变的，但与节圆是否重合，应根据具体的传动情况所决定。

10.3在加工变位齿轮时，是齿轮上的分度圆与齿条插刀上的节线相切作纯滚动，还是齿轮上的节圆与齿条插刀上的分度线相切作纯滚动？答：是齿轮上的分度圆与齿条插刀上的节线相切。

10.4为了使安装中心距大于标准中心距，可用以下三种方法：（1）应用渐开线齿轮中心距的可分性。

（2）用变位修正的直齿轮传动。

（3）用标准斜齿轮传动。

试比较这三种方法的优劣。

答：（1）此方法简易可行，但平稳性降低，为有侧隙啮合，所以冲击、振动、噪声会加剧。

（2）采用变位齿轮传动，因a'>a，所以应采用正传动。

可使传动机构更加紧凑，提高抗弯强度和齿面接触强度，提高耐磨性，但互换性变差，齿顶变尖，重合度下降也较多。

（3）采用标准斜齿轮传动，结构紧凑，且进入啮合和脱离啮合是一个逐渐的过程，传动平稳，冲击、噪声小，而斜齿轮传动的重合度比直齿轮大，所以传动平稳性好。

10.5 一渐开线齿轮的基圆半径rb=60mm，求（1）rK=70mm时渐开线的展角θK，压力角αK以及曲率半径ρK；（2）压力角α=20时的向径r、展角θ及曲率半径ρ。

目录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平面机构的结构分析 (12)第4章平面连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常用零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

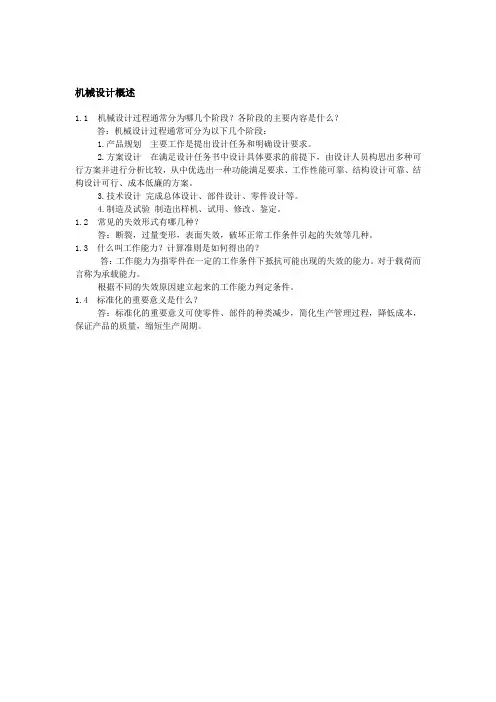

1.2常见的失效形式有哪几种？答：断裂，过量变形，表面失效，破坏正常工作条件引起的失效等几种。

1.3什么叫工作能力？计算准则是如何得出的？答：工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。

第2章摩擦、磨损及润滑概述2.1按摩擦副表面间的润滑状态，摩擦可分为哪几类？各有何特点？答：摩擦副可分为四类：干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜，摩擦系数及摩擦阻力最大，磨损最严重，在接触区内出现了粘着和梨刨现象。

第10章连接10.1复习笔记【通关提要】本章介绍了零件连接形式：螺纹连接、键连接和销连接，主要阐述了螺纹的类型和几何参数、螺纹连接的基本类型、螺栓连接的受力分析和强度计算、螺旋传动、键连接的类型和强度计算以及销连接。

学习时需要重点掌握螺栓连接的受力分析和强度计算、键连接的强度计算，此处多以计算题的形式出现；熟练掌握螺纹和螺纹连接的类型和应用、提高螺纹连接强度的措施、键连接的类型、应用及布置等内容，多以选择题、填空题、判断题和简答题的形式出现。

复习时需把握其具体内容，重点记忆。

【重点难点归纳】一、螺纹参数（见表10-1-1）表10-1-1螺纹的分类和几何参数二、螺旋副的受力分析、效率和自锁（见表10-1-2）表10-1-2螺旋副的受力分析、效率和自锁三、机械制造常用螺纹（见表10-1-3）表10-1-3机械制造常用螺纹四、螺纹连接的基本类型及螺纹紧固件（见表10-1-4）表10-1-4螺纹连接的基本类型及螺纹紧固件五、螺纹连接的预紧和防松1．拧紧力矩（见表10-1-5）表10-1-5拧紧力矩2．螺纹连接的防松（见表10-1-6）表10-1-6螺纹连接的防松六、螺栓连接的强度计算（见表10-1-7）表10-1-7螺栓连接的强度计算七、螺栓的材料和许用应力1．材料螺栓的常用材料为低碳钢和中碳钢，重要和特殊用途的螺纹连接件可采用力学性能较高的合金钢。

2．许用应力及安全系数许用应力及安全系数可见教材表10-7和表10-8。

八、提高螺栓连接强度的措施（见表10-1-8）表10-1-8提高螺栓连接强度的措施九、螺旋传动螺旋传动主要用来把回转运动变为直线运动，其主要失效是螺纹磨损。

按使用要求的不同可分为传力螺旋、传导螺旋和调整螺旋。

1．耐磨性计算（1）通常是限制螺纹接触处的压强p，其校核公式为p＝F a/（πd2hz）≤[p]式中，F a为轴向力；z为参加接触的螺纹圈数；h为螺纹工作高度；[p]为许用压强。

（2）确定螺纹中径d2的设计公式①梯形螺纹d≥2②锯齿形螺纹2d≥其中，φ＝H/d2，z＝H/P，H为螺母高度；梯形螺纹的工作高度h＝0.5P；锯齿形螺纹的工作高度h＝0.75P。

第10 章 螺纹连接与螺旋传动四、简答题2.螺纹为什么要防松？防松方法有哪些？各适用于什么场合？答：用于联接的普通螺纹一般都具有自锁性，在静载荷作用下不会自动松脱。

但在（1）冲击、振动或变载荷下，螺纹副和支承面间的磨擦力会下降；（2）在温度变化中，联接件与被联接件之间的温度变形有差异，或发生蠕变，使预紧力或摩擦力减小，甚至松脱。

因此在设计时就应注意螺纺联接的防松问题。

防松的根本问题是阻止螺纹副的相对转动。

具体防松措施有三种：（1）摩擦防松（弹簧垫圈、双螺母、尼龙圈锁紧螺母等）；（2）机械防松（开口销与槽形螺母、止动热圈等）；（3）破坏性防松（冲击、粘合等）。

机械防松和摩擦防松称为可拆卸防松，而破坏性防松称为不可拆卸防松。

五、计算题2．用两个10M 的螺钉固定一牵曳钩，若螺钉材料为Q235，装配时控制预紧力，接合面磨擦系数15.0=f ，求其允许的牵曳力。

、解：解 查教材表10-6得 Q235的屈服极限MPa S 235=σ，查教材表10-6得，当控制预紧力时，取安全系数3.1=S 由许用应力 MPa S S 1813.1235][===σσ查教材表10-1得 10M 的小径mm d 376.81= 由公式[]σπσ==4/3.121d F a e 得 预紧力 N d F a76683.14376.81813.14/][221=⨯⨯⨯==ππσ由题图可知1=m ，螺钉个数2=z ，取可靠性系数3.1=C 牵曳力 N Cmf zF F a 17703.115.0176682=⨯⨯⨯==3.两根梁用8个6.8级普通螺栓与两块钢盖板相联接，梁受到的拉力kN 40=F ，摩擦系数15.0=f ，控制预紧力。

试确定所需螺栓直径。

FF解：已知螺栓数目8z =，结合面数2m =,取防滑系数 1.2f k =,则螺栓所需预紧力F’为1.240000'20000..0.1582t K F F N z m μ⨯===⨯⨯查表10-6得240s Mpa σ=，安全系数 1.3s S =，则得[]240/1.3184.6S s S Mpa σσ===所需螺栓直径：14 1.32000013.4184.6d mm π⨯⨯==⨯圆整后得螺栓尺寸16d mm =,故螺纹为M16.4.图示的凸缘联轴器，材料为HT200，用8个M16的螺栓联接，螺栓性能等级为8.8级。
